Hoshizaki America, Inc.
Condensing Unit
Model SRC-10H

"A Superior Degree of Reliability"
www.hoshizaki.com
PARTS LIST

Number: 71236
Issued: 5-23-2005
Revised: 3-16-2016
CONTENTS
Auxiliary Codes....3
Note About Ordering Parts 3
A. Main Assembly & Refrigeration Circuit 4
B. Control Box Assembly....6
C. Accessories & Labels 7
Auxiliary Codes
SRC-10H
P-0 July 2004
Q-0 July 2005
S-0 February 2007
T-0 April 2008
U-0 January 2009
V-0 January 2010
A-0 January 2011
B-0 January 2012
C-0 January 2013
D-0 January 2014
E-0 May 2015
F-0 March 2016
Auxiliary Code Breakdown
The auxiliary code is the first two characters in the serial number. The first character indicates the year. Years progress or regress in alphabetical order. The series runs from "A" through "V" and the letters "I" and "O" are skipped. The second character indicates significant part changes within a year. Base is "0" and this number advances for each change. In cases where there is a letter in parentheses, this designates the month. This is the last character in the serial number. The series runs from "(A)" through "(M)" and the letter "(I)" is skipped. This designation is only included when identifying a parts change within an auxiliary code.
Note About Ordering Parts
Most assemblies cannot be ordered as complete units; parts in the assemblies generally must be ordered separately.

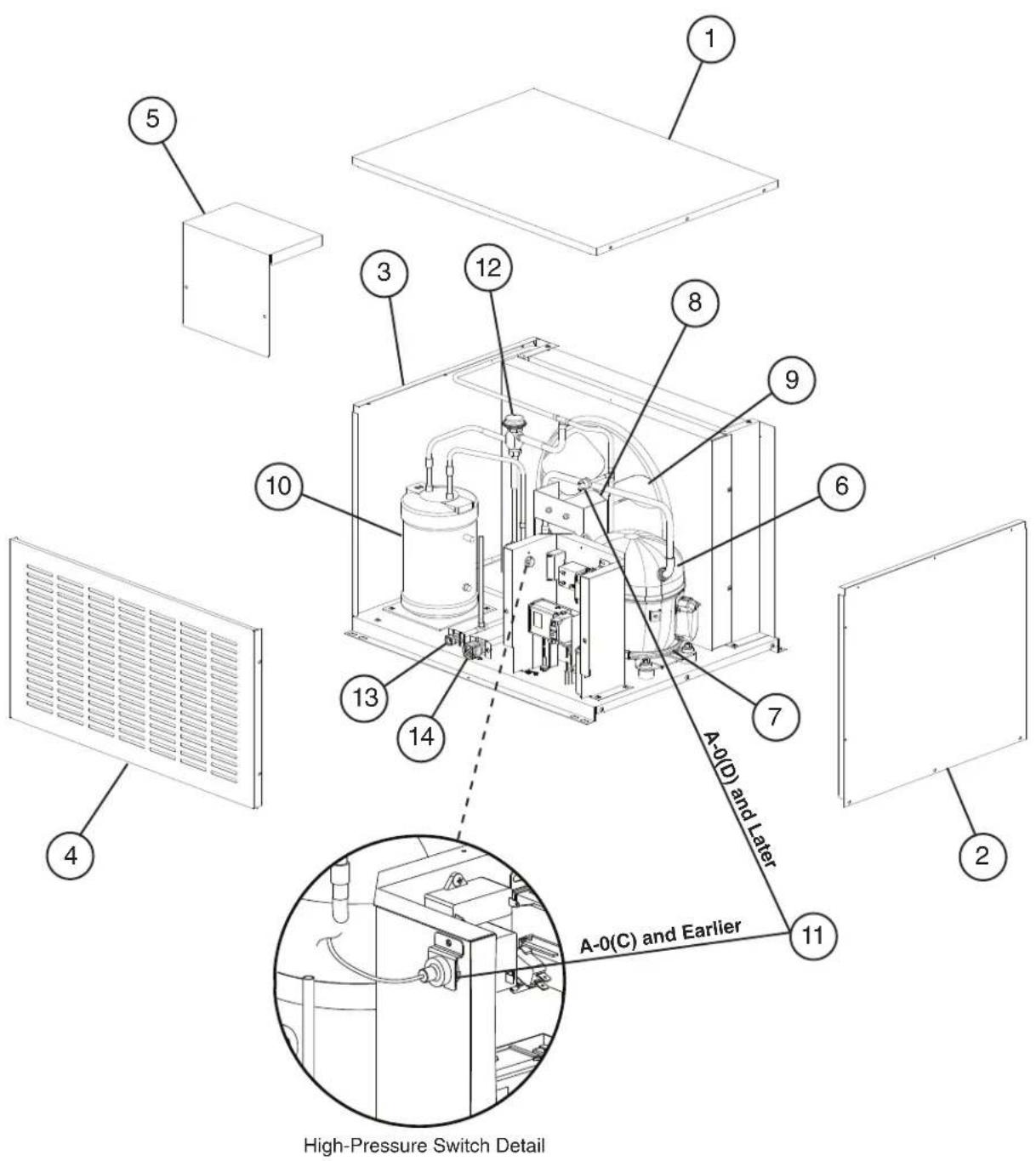

A. Main Assembly & Refrigeration Circuit
SRC-10H
P-0 to F-0

| Title: A. Main Assembly & Refrigeration Circuit Model: SRC-10H | |||||||||||
| Index No. | Description | Material or Model Number | Part Number | Required Number | |||||||
| P-0 to A-0 (C) | A-0 (D) to C-0 | D-0 to F-0 | |||||||||
| Main Assembly | |||||||||||
| 1 Top Panel 2A3164-01 1 1 1 | |||||||||||
| 2 Right Side Panel 2A3163-01 1 1 1 | |||||||||||
| 3 Left side Panel 2A3162-01 1 1 1 | |||||||||||
| 4 Louver Panel 2A1598-01 1 1 1 | |||||||||||
| 5 Control Box Cover 3A3182-01 1 1 1 | |||||||||||
| Refrigeration Circuit | |||||||||||
| 6 Compressor 4A3494-01 1 1 - | |||||||||||
| 3A6900-02 | 1 | ||||||||||
| 7 Crankcase Heater | 434186-01 | 1 | 1 - | ||||||||
| 4A5091-01 | 1 | ||||||||||
| 8 Fan Motor | 4A3201-01 | 1 | 1 | ||||||||
| 9 Fan Blade | 4A1493-01 1 1 1 | ||||||||||
| 10 | Receiver | 437652-01 | 1 | 1 | 1 | ||||||
| 11 | High-Pressure Switch | 433441-05 | 1 | - | |||||||
| 463180-04 | 1 | 1 | |||||||||
| 12 | Headmaster (Condensing Pressure Regulator) | 4A0229-03 | 1 | 1 | |||||||
| 13 | Liquid Line Coupling | 426554-01 | 1 | 1 | 1 | ||||||
| 14 | Suction Line Coupling | 434072-01 | 1 | 1 | 1 | ||||||
B. Control Box Assembly
SRC-10H
P-0 to F-0

| Title: B. Control Box Assembly Model: SRC-10H | |||||||||||
| IndexNo. Description | Material orModel Number | Part Number | Required Number | ||||||||
| P-0toC-0 | D-0toF-0 | ||||||||||
| 1 Run Capacitor 20MFD, | 440VAC | 3A2005-01 1 | |||||||||
| 30MFD,440VAC | 3A2005-14 1 | ||||||||||
| 2 Start Capacitor 189-227MFD, | 330VAC | 3A0076-12 1 | |||||||||
| 108-130MFD,330VAC | 3A0076-22 1 | ||||||||||
| 3 Fan Motor Capacitor 10MFD, | 250VAC | 443192-01 1 | |||||||||
| 4 Magnetic Contactor 4A0794-01 1 1 | |||||||||||
| 5 Start Relay 4A1107-12 1 - | |||||||||||
| 4A1107-07 | 1 | ||||||||||
| 6 Control Low-Pressure Switch | 4A5353G01 1 | ||||||||||
| 7 Safety Low-Pressure Switch | 4A3497-01 1 1 | ||||||||||

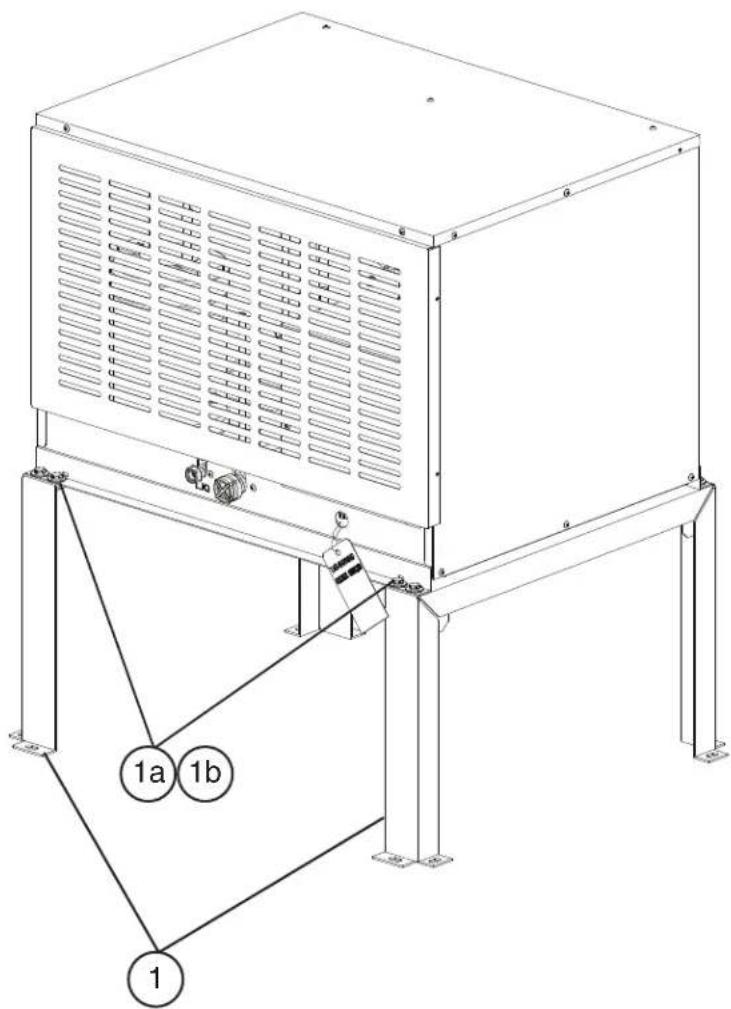

C. Accessories & Labels
SRC-10H
P-0 to F-0

| Title: C. Accessories & Labels Model: SRC-10H | |||||||||||
| IndexNo. Description | Material orModel Number | Part Number | Required Number | ||||||||
| P-0toF-0 | |||||||||||
| 1 Leg 2A3166G01 2 | |||||||||||
| 1a Hex Head Bolt w/ Washer 8×20, SS 7B0130820 8 | |||||||||||
| 1b Hex Nut M8, SS 7N12-0800 8 | |||||||||||
