Type de produit	Synthétiseur analogique
Marque	Behringer
Modèle	Abacus
Dimensions (L x P x H)	40 x 30 x 10 cm
Poids	5 kg
Alimentation	Adaptateur secteur 12 V DC (inclus)
Nombre d'oscillateurs	3
Type de filtre	Passe-bas 24 dB/octave
LFO	Ondes sinusoïdale, carrée, triangle, dent de scie
Enveloppes	2 (filtre et amplitude) avec ADSR
Polyphonie	Monophonique
Clavier	37 touches sensitives
Entrée audio	1 entrée jack 6,35 mm (entrée externe)
Sorties audio	1 sortie jack 6,35 mm, 1 sortie casque
MIDI	Entrée et sortie MIDI DIN 5 broches
USB	Port USB-B pour MIDI et éditeur logiciel
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants.
Sécurité	Utiliser uniquement l'adaptateur fourni. Ne pas exposer à l'eau ou à l'humidité.
Pièces détachées et réparabilité	Pièces disponibles sur le site officiel Behringer. Réparation par un technicien agréé recommandée.
Informations générales	Synthétiseur analogique monophonique, reproduction du Minimoog Model D.

FOIRE AUX QUESTIONS - Abacus BEHRINGER

Comment alimenter le Behringer Abacus ?

Utilisez l'adaptateur secteur 12V DC fourni. Branchez-le sur la prise d'alimentation à l'arrière de l'appareil.

Le Behringer Abacus est-il polyphonique ?

Non, l'Abacus est un synthétiseur monophonique, il ne produit qu'une seule note à la fois.

Comment connecter l'Abacus à un ordinateur ?

Utilisez le port USB-B à l'arrière pour envoyer et recevoir des messages MIDI. Vous pouvez également utiliser un éditeur logiciel pour contrôler les paramètres.

Quels types de câbles audio utiliser avec l'Abacus ?

Utilisez des câbles jack 6,35 mm pour la sortie audio principale et le casque. L'entrée externe utilise également un jack 6,35 mm.

Comment nettoyer mon synthétiseur Behringer Abacus ?

Nettoyez-le avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou de solvants qui pourraient endommager la surface.

L'Abacus possède-t-il un arpégiateur ?

Non, l'Abacus ne dispose pas d'arpégiateur intégré. Vous pouvez utiliser un séquenceur externe via MIDI.

Puis-je utiliser l'Abacus sans ordinateur ?

Oui, l'Abacus est un synthétiseur autonome. Vous pouvez le connecter directement à un amplificateur ou une interface audio sans ordinateur.

Quelle est la différence entre l'Abacus et un Minimoog original ?

L'Abacus est une réplique fidèle du Minimoog Model D à un prix abordable. Il utilise des composants modernes mais conserve le son analogique classique.

Comment régler l'accordage des oscillateurs ?

Utilisez les potentiomètres de fréquence et de pulse width sur le panneau avant. Pour un accord fin, ajustez les réglages 'Tune' de chaque oscillateur.

Où trouver le manuel d'utilisation complet ?

Le manuel d'utilisation est disponible en téléchargement gratuit sur le site notice-facile.com ou sur le site officiel de Behringer.

MODE D'EMPLOI Abacus BEHRINGER

Sample Patches

EN

ABACUS

Analog Music Computer for Eurorack

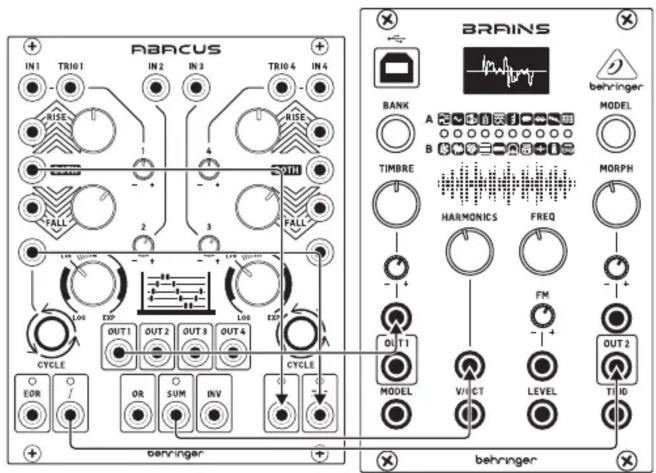

Honeysmack Crazy Cross Modulation Patch

Patch

From To
CH4 EOC CH1 Cycle Trigger
SUM Brains V/Oct Input

Controls

Control Setting
CH4 Cycle On (self cycling)
CH4 Rise 12 o'clock
CH4 Fall 1 – 2 o'clock
CH4 Response Linear
CH1 Rise 12 o'clock
CH1 Fall 1 – 2 o'clock
CH1 Response Linear
All Attenuverters 12 o'clock

Brains Chord model works well, although can work with other tonal waveforms

Play with Channel 2 attenuverter for pitch control. Adjust curves on Channels 1 & 4 for rhythmic effects. Adding external trigs/gates on Channel 3 will provide extra rhythmic filter-like pings.

Hyberus Glitch Patch

Patch

From To
CH1 Out Brains Timbre In (attenuverter to maximum)
CH1 f Out Brains Morph In (attenuverter to maximum)
CH4 f Out CH1 Both In
CH4 EOC Out	CH1 Cycle Trigger In
SUM Out	Brains Harmonics In

Controls

Control Setting
CH1 Attenuverter	Minimum (fully CCW)
CH1 Rise Maximum (fully CW)
CH1 Fall 3 o'clock
CH1 Response Logarithmic
CH2 Attenuverter	11 o'clock
CH3 Attenuverter	12 o'clock
CH4 Attenuverter	3 o'clock
CH4 Rise	2 o'clock
CH4 Fall 2 o'clock
CH4 Response Midway between Log and Lin
CH4 Cycle On (self cycling)
Brains Harmonics	9 o'clock

To make it even more interesting patch an external S&H source, triggered by CH1 EOR to the Both In of CH4. Works best with Brains Additive model.

Atari Safari 'Ghost in the System' Patch

Patch

From To
CH4 EOC Out CH1 Rise
CH4 Out CH1 Fall
CH1 f Out Brains Frequency In
CH1 Out Brains V/Oct In
SUM Out Brains Harmonics In
INV Out Brains Morph In

Controls

Control Setting
CH1 Attenuverter 12 o'clock
CH1 Rise 10 o'clock
CH1 Fall 8 o'clock
CH1 Response Logarithmic – around 8 o'clock
CH1 Cycle On (Self-cycling)
CH2 Attenuverter	10 o'clock
CH3 Attenuverter	7 o'clock
CH4 Attenuverter	12 o'clock
CH4 Rise 11 o'clock
CH4 Fall 7 o'clock
CH4 Response Between Log and Lin – around 10 o'clock
CH4 Cycle	On (Self-cycling)

Atari Safari Race Car Patch

Patch

From To
CH4 EOC Out CH1 Rise
CH1 Out 2600-VCO KYBD CV In
SUM Out 2600-VCO FM1 CV In
INV Out 2600-VCO FM2 CV In
CH1 f Out 2600-VCO PWM VC In

Controls

Control Setting
CH1 Attenuverter 1 o'clock
CH1 Rise 1 o'clock
CH1 Fall 2 o'clock
CH1 Response Exponential – 3 o'clock
CH1 Cycle On (Self-cycling)
CH2 Attenuverter	8 o'clock
CH3 Attenuverter	10 O'clock
CH4 Attenuverter	1 o'clock
CH4 Rise 12 o'clock
CH4 Fall 9 o'clock
CH4 Response Linear – around 1 o'clock
CH4 Cycle	On (Self-cycling)

2600-VCO frequency around 800 Hz, Pulse width 10%, Fm Control 1&2 around 50%, PWM cv control maximum. Use Saw and pulse outputs panned hard left and right.

Hyberus 'Welcome to the Machine' Patch
EN

Patch

From To
CH1 EOC Out CH4 Cycle Trigger In
CH1 Out Brains Harmonics In
CH1 f Out Brains Timbre In (attenuverter full CCW)
CH4 Out Brains Morph In (attenuverter full CCW)
Brains Out 1 904A Signal In

Controls

Control Setting
CH1 attenuverter 10 o'clock (but experiment between 9 and 3)
CH1 Rise 10 o'clock (but experiment between 9 and 3)
CH1 Fall 10 o'clock (but experiment between 9 and 3)
CH1 Response Logarithmic – 8 o'clock
CH4 attenuverter 5 o'clock
CH4 Rise 9 o'clock
CH4 Fall 1 o'clock
CH4 Response Linear/Exponential – 1 o'clock
904A Fixed Control Voltage	10 o'clock (but experiment between 8 and 11)
904A Regeneration 7 o'clock
904A Frequency Range 3

Works best with Brains Additive model.

Hyberus "Buy Another Abacus" Patch
EN

Patch

From To
Left Abacus CH1 Out Right Abacus CH4 Rise
Left Abacus CH4 Out Right Abacus CH4 Fall
Left Abacus CH1 EOR Out Right Abacus CH4 Cycle Trigger
Left Abacus CH4 EOC Out Right Abacus CH1 Cycle Trigger
Right Abacus CH1 Out Brains Timbre (attenuverter maximum)
Right Abacus CH1 f Out Brains Morph (attenuverter maximum)
Right Abacus CH4 Out Right Abacus CH1 Both In

Controls

Control Setting
Left AbacusCH1 Attenuverter	5 o'clock
Left Abacus CH1 Rise 12 o'clock
Left Abacus CH1 Fall 11 o'clock
Left Abacus Response Linear	10 o'clock
Left AbacusCH4 Attenuverter	5 o'clock
Left Abacus CH4 Rise Between	7 o'clock and 11 o'clock
Left Abacus CH4 Fall Between	7 o'clock and 11 o'clock
Left Abacus CH4 Response Logarithmic	7 o'clock
Right AbacusCH1 Attenuverter	10 o'clock
Right Abacus CH1 Rise Between	9 o'clock and 10 o'clock
Right Abacus CH1 Fall 11 o'clock
Right AbacusCH1 Response	Logarithmic 8 o'clock
Right AbacusCH4 Attenuverter	5 o'clock
Right Abacus CH4 Rise	10 o'clock
Right Abacus CH4 Fall 11 o'clock
Right AbacusCH4 Response	Linear 1 o'clock

Works with most Brains models.
