Marque	SMEG
Modèle	KSET66VNE
Type de produit	Hotte aspirante
Usage	Domestique
Alimentation électrique	Secteur, voir plaquette signalétique
Hauteur d'installation minimale	650 mm
Diamètre de raccordement	120 mm ou 150 mm (selon version)
Vitesses d'aspiration	3 (minimale, moyenne, maximale)
Éclairage	LED blanche, classe 1M, 7 W à 439 nm
Filtres anti-graisse	Métalliques, lavables au lave-vaisselle
Nettoyage filtres anti-graisse	Tous les 2 mois (ou plus souvent en usage intense)
Filtre à charbon actif	Remplacement tous les 4 mois (non lavable)
Mise à la terre	Obligatoire
Interrupteur bipolaire	Oui, ouverture des contacts ≥ 3 mm
Fonctionnement	Aspirant ou filtrant (selon installation)
Accessoires fournis	Kit de fixation, profil de fermeture, manuel
Service après-vente	Pour remplacement pièces (LED, filtres)

FOIRE AUX QUESTIONS - KSET66VNE SMEG

Quelle est la hauteur minimale d'installation de la hotte ?

La distance minimale entre le plan de cuisson et la hotte doit être de 650 mm. Certains modèles peuvent être installés plus bas, consultez la notice.

Comment nettoyer les filtres anti-graisse ?

Les filtres métalliques sont lavables au lave-vaisselle. Retirez-les en les poussant vers l'arrière et en tirant vers le bas. Nettoyez-les tous les 2 mois ou plus souvent en usage intense.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif n'est pas lavable et doit être remplacé tous les 4 mois (ou plus fréquemment en cas d'utilisation intensive). Pour le changer, retirez d'abord les filtres anti-graisse.

Puis-je utiliser la hotte avec une cuisinière à gaz ?

Oui, mais respectez la distance minimale de 650 mm et assurez une aération suffisante de la pièce. Ne connectez pas la hotte aux conduits de fumée de combustion.

Comment remplacer l'éclairage LED ?

L'éclairage est une LED de classe 1M (7 W à 439 nm). Ne regardez pas directement avec des instruments optiques. Pour le remplacement, contactez le service après-vente.

Quelle est la puissance électrique de l'appareil ?

La puissance exacte n'est pas indiquée dans la notice. Consultez la plaquette signalétique à l'intérieur de la hotte pour la tension et la puissance.

Puis installer la hotte en version recyclage ?

Oui, en version filtrante. Vous devez percer un trou de 150 mm dans l'étagère supérieure et utiliser des filtres à charbon actif. Assurez-vous qu'ils sont en place.

Comment brancher électriquement la hotte ?

Branchez sur le secteur via un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm. Vérifiez que la tension correspond à celle de la plaquette.

La hotte fait du bruit, est-ce normal ?

Le niveau sonore dépend de la vitesse sélectionnée. La vitesse minimale est conçue pour un fonctionnement silencieux. Si le bruit est anormal, vérifiez que les filtres sont propres et bien installés.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique et l'interrupteur. Assurez-vous que la fiche est bien branchée. Si le problème persiste, contactez le service après-vente.

MODE D'EMPLOI KSET66VNE SMEG

Manuel d'utilisation

Manual de uso

La présente notice d'emploi vaut pour plusieurs versions de l'appli. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appli.

Installation

• Le fabricant désigne toute responsabilité en cas de dommage d'une installation non correcte ou non conforme aux règles de l'art.

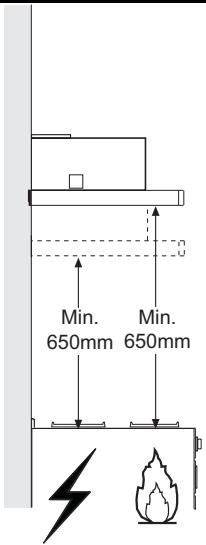

• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certaines modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la première Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspirée à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion telles que (chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce où est installée la hotte (par exemple : des appareils fonctionnant au gaz), vous devez prévoir une évaluation suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur. Pour un emploi correct et sans risque, la dépression maximum dans la pièce ne doit pas dépasser 0.04 mbar.
• En cas d'endommagement du cordon d'alimentation, faites-le remplacer par le constructeur ou par le service après-vente, afin de prévenir tout risque.
• Si les instructions de montage pour la plaque de cuisson au gaz spécifient une plus grande distance indiquée ci-dessus, cela doit être pris en compte. Règlement concernant l'évacuation d'air doivent être respectés.

Utilisation

La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine. - Ne jamais utiliser abusivement la hotte. - Ne pas laisser les flammes libres à forte intensité quand la hotte est en service. - Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites. - Contrôler les fritures lors de l'utilisation car l'huile surchauffée pourrait s'enflammer. - Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie - Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité. - Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. ATTENTION: Les parties accessibles peuvent devenir très chaudes si utilisées avec des produits de cuisson.

Entretien

• Avant de procéder à toute opération d'entretien, débrancher la hote en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps utile des Filtres, à la cadence conseillée (Risque d'incendie). Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détergent liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour tenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hotte équipé de:Comandes, Lumière, Groupe Ventilateur, Filtres
20	1	Profil fermeture
10	1	Buse avec clapet (en option)
Réf.	Q.té	Composants pour l'installation
12a	4	Vis 4,2 x 44,4
	Q.té	Documentation
	1	Manuel d'instructions

Montage au MOYEN de VIS

• Le plan de support de la hotte doit être monté plus haut de 220 mm par rapport au plan inférieur des armoires murales.
• Percer un trou de 4,5 mm. sur le support, en utilisant le Gabarit de perçage fourni avec l'appareil.
• Percer un trou de 150 mm. sur le plan de support, en utilisant le gabarit de perçage fourni avec l'appareil.
• Fixer à l'aide des 4 vis 12a (4,2 x 44,4) fournies avec l'appareil.

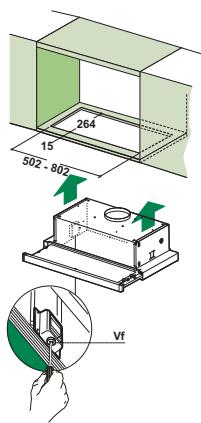

Montage avec fixation par encliquetage

• Il est possible d'installer la Hotte directement sur le plan inférieur des Armoires murales au moyen de supports latéraux par encliquetage.
• Effectuer un emboîtage sur le plan inférieur de l'Armoire murale, comme indiqué.
• Insérer la Hotte jusqu'à accrocher les Supports latéraux par encliquetage.
• Bloquer définitivement en serrant les Vis Vf depuis le bas de la Hotte.

PROFIL de fermeture

• Il est possible de boucher l'espace entre le rebord de la Hotte et la Paroi du fond, en appliquant le Profil 20 fourni avec l'appareil, à l'aide des Vis déjà prévus à cet effet.

SORTIE air version aspirante

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de 150mm, au besoin de l'installateur.

• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

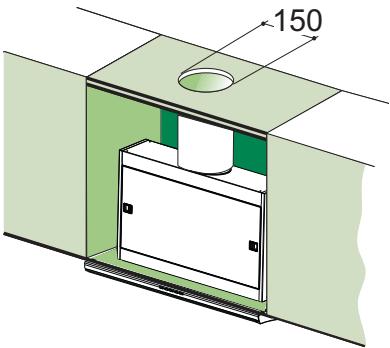

SORTIE Air version filtrante

• Percer un trou de 150 mm sur l'Étagère qui se trouve au-dessus de la hotte.
• Connecter la sortie du Corps de la Hotte avec la partie supérieure de l'armoire murale au moyen d'un tube rigide ou flexible de 150 mm, dont le choix sera effectué par l'installateur.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

Branchement electrique

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Après avoir installé la hotte, il est indispensable pour la première fois d'ouvrir le chariot coulissant de façon énergétique, jusqu'à ce que l'on entende le déclic de fin de course.

Tableau de commande

L Lumières Allume et éteint l'éclairage. M Moteur Allume et éteint le moteur aspiration. V Vitesses Détérmine les vitesses d'exploitation ainsi subdivisées:

1. Vitesse minimale, pour un changement permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.
3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

L Lumières Allume et éteint l'éclairage. M Moteur Allume et éteint le moteur aspiration. V Vitesses Détermine les vitesses d'exploitation ainsi subdivisées:

1. Vitesse minimale, pour un renouvellement d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.

Nettoyage filtres anti-graisse metalliques autoporteurs

• Lavables au lave-vaiselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

Filtre anti-odeur (version filtrante)

Ils ne sont pas lavables ni régénérables, il faut les remplacer au moins tous les 4 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.

• Retirer les filtres anti-graisse métalliques.
• Retirer les filtres anti-odeur au charbon actif saturés, comme indiqué (A).
• Monter les nouveaux filtres (B).
• Remonter les filtres anti-graisse métalliques.

Éclairage

Attention : Cet appareil est doté d'une lumière LED blanche de classe 1M conformément à la norme EN 60825-1: 1994 + A1:2002 + A2:2001 : puissance optique maximum émise à 439nm:7 W. Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes...)

• Pour le remplacement, contacter le Service après-vente. (« Pour l'achat, s'adresser au service après-vente »).
