• Filter manufactured with fiber-glass and polyester resin.
  ■Filter color: RAL 6027
• Top lid made of plastic in ∅1050 to ∅1400. Top lid made of polyester in ∅1600 to ∅2500.
  ▪Contains newly designed larger and more resistant ABS collector arms.
  ■Sand drain of ∅210 mm made of plastic
• 3 / 4" plastic water drain and air drain
  ■ Maximum pressure: 2.5 bar or 4 bar
  ■ Filter bed height: 1m or 1.2m
  ■Maximum temperature: 50°C

FILTER DETAILS

• Top lid made of plastic in ∅1050 to ∅1400 and made of polyester in ∅1600 to ∅2500.

• Newly designed larger and more resistant ABS collector arms

• Sand drain of ∅210 mm made of plastic

• 3 / 4 " water drain and sand drain

FILTER OPTIONS

- NOZZLE PLATE

• ∅225 or ∅400 mm lateral manhole

- ∅90 mm sightglass

- ∅135 mm sightglass

- 1" or 2" air relief valve

•Internal vinylester finish

TECHNICAL DATA PACKAGING

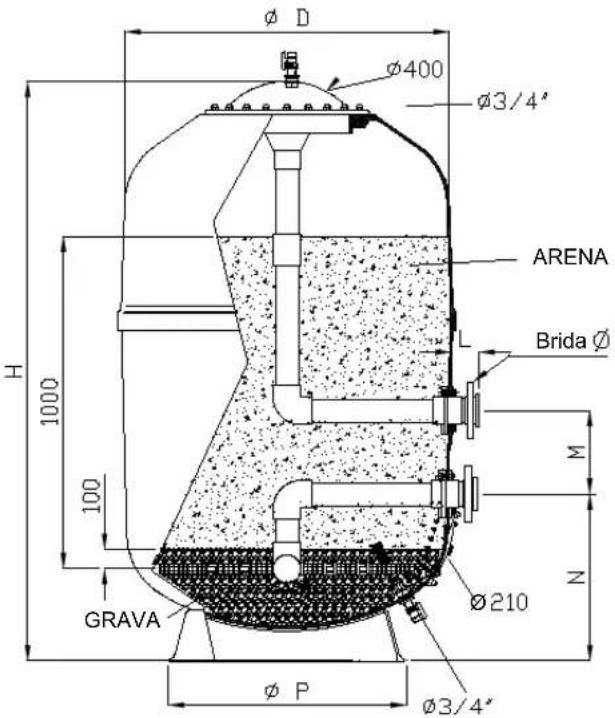

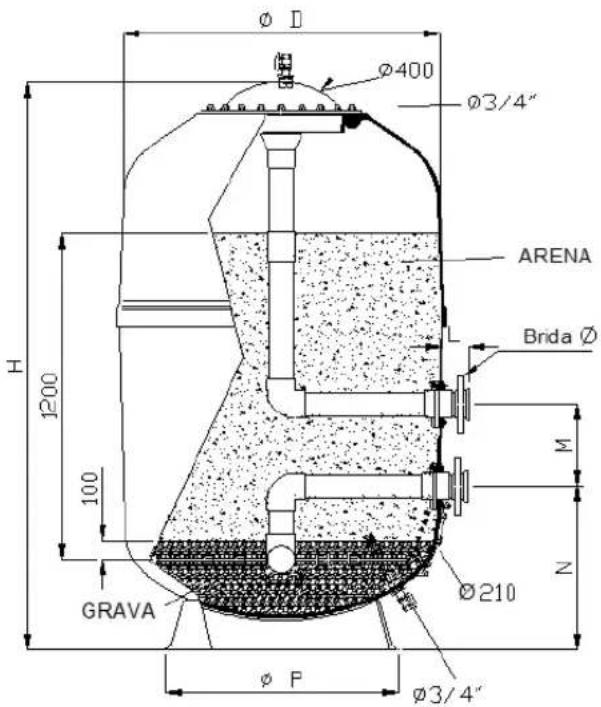

Code	Model (mm)	Connections (mm/inch)		Filtering velocity ( m3/h/m2)	Filtration Area ( m2)	Flow ( m3/h)	Maximum pressure (bar)	Sand (0.4- 0.8mm) (kg)	Gravel (1-2mm)(kg)	Volume (l)	H (mm)	M (mm)	N (mm)	P (mm)	Box dimension (m)	Weight (kg)
		mm inch
20070	1050	63 2"		20	5/0.486	17	2.5	1050	285 1250		1860	270 540	760		1.24 x 1.24 x 2.05	12520071
		75 2	1/2 "	30/40 2
20072		90 3"		50 43
20068	1200	75 2	1/2 "	20/30	1.13 5/56	22/33		1160	325 1575 3	50 570 8					1.40 x 1.40 x 2.05	145
20069		90 3"		40/50 4
21497	1400	75 2	1/2 "	20	1.54 1/77	30		1820	410 2185 2	000		615 1085			1.60 x 1.60 x 2.14	21021498
		90 3"		30 46
21499		110	4"	40/50 6
21500	1600	90 3"		20	0/8001	40		2375	515 2965 2	100	710 1230				1.80 x 1.80 x 2.22	27521501
		110	4"	30/40 6
21502		125	4 1/2 "	50		100
21503	1800	90 3"		20	2.54	50		3010	760 3850		2200				725 1370 2x 2 x 2.28	377
21504		110	4"	30 76
21505		125	4 1/2 "	40		101
21506		140	5"	50		125
21507	2000	110	4"	20	3.14	62		3750	1060	4850		805 1560			2.2x 2.2 x 2.38	435
21508		125	4 1/2 "	30 94
21509		140	5"	40		125
21510		160	6"	50		157
33820	2350	125	4 1/2 "	20	4.34	87		5000	2240	7230 2430		950		1830	2.48 x 2.48 x 2.6	630
33822		140	5"	30		130
33824		160	6"	40		174
33826		200	7"	50		217
34302	2500	140	5"	20	4.9	100		5600	2920	8500	2525	500	1015		2.56 x 2.56 x 2.7	860
34303		160	6"	30		150
34304		200	7"	40		200
34305		225	8"	50		225

TECHNICAL DATA PACKAGING

Code	Model (mm)	Connections (mm/inch)		Filtering velocity ( m3/h/m2)	Filtration Area ( m2)	Flow ( m3/h)	Maximum pressure (bar)	Sand (0.4- 0.8mm) (kg)	Gravel (1-2mm)(kg)	Volume (l)	H (mm)	M (mm)	N (mm)	P (mm)	Box dimension (m)	Weight (kg)
		mm inch
31857	1050	63 2"		20	5/0.486	17	2.5	1285	285 1500		2060	270 5	40 760		1.24 x 1.24 x 2.2	13531858
		75 2	12	30/40 2
31859		90 3"		50 43
31860	1200	75 2	12	20/30	1.13 5/56	22/33		1360	325 1900	50 570 8					1.40 x 1.40 x 2.2	160
31861		90 3"		40/50 4
21511	1400	75 2	12	20	1.54 1/77	30		2220	410 2650	200		400	615 1085		1.60 x 1.60 x 2.32	19521512
		90 3"		30 46
21513		110	4"	40/50 6
21514	1600	90 3"		20	0/8001	40		2950	515 3560	300	710				1.80 x 1.80 x 2.5	29521515
		110	4"	30/40 6
21516		125	4 1⁄2"	50		100
21517	1800	90 3"		20	2.54	50		3680	760 4620		2400		725 1370		2x 2 x 2.6	377
21518		110	4"	30 76
21519		125	4 1⁄2"	40		101
21520		140	5"	50		125
21521	2000	110	4"	20	3.14	62		4600	1060	5820			805 1560		2.2x 2.2 x 2.6	450
21522		125	4 1⁄2"	30 94
21523		140	5"	40		125
21524		160	6"	50		157
33821	2350	125	4 1⁄2"	20	4.34	87		6130	2240	8060 2630			950	1830	2.48 x 2.48 x 2.8	660
33823		140	5"	30		130
33825		160	6"	40		174
33827		200	7"	50		217
34306	2500	140	5"	20	4.9	100		6680	2920	9385	2675	500	1015		2.56 x 2.56 x 2.85	860
34307		160	6"	30		150
34308		200	7"	40		200
34309		225	8"	50		225

TECHNICAL DATA PACKAGING

Code	Model (mm)	Connections (mm/inch)		Filtering velocity ( m2/h/m2)	Filtration Area ( m2)	Flow ( m3/h)	Maximum pressure (bar)	Sand (0.4- 0.8mm) (kg)	Gravel (1-2mm)(kg)	Volume (l)	H (mm)	M (mm)	N (mm)	P (mm)	Box dimension (m)	Weight (kg)
		mm inch
34238	1050	63 2"		20	5/0.86	17	4	1050	285 1250	1860 270	540 760				1.24 x 1.24 x 2.05	14534239
		75 2	1/2 "	30/40 2
34240		90 3"		50 43
34241	1200	75 2	1/2 "	20/30	1.13 5/56	22/33		1160	325 1575	1860 350	570 850				1.40 x 1.40 x 2.05	200
34242		90 3"		40/50 4
34244	1400	75 2	1/2 "	20	1.54 1/77	30		1820	410 2185	2000		400	615	1085	1.60 x 1.60 x 2.14	28034245
		90 3"		30 46
34246		110	4"	40/50 6
34248	1600	90 3"		20	0/801	40		2375	515 2965	2100	710		1230		1.80 x 1.80 x 2.22	30034249
		110	4"	30/40 6
34250		125	4 1/2 "	50		100
34253	1800	90 3"		20	2.54	50		3010	760 3850		2200		725	1370	2x 2 x 2.28	425
34254		110	4"	30 76
34255		125	4 1/2 "	40		101
34256		140	5"	50		125
34258	2000	110	4"	20	3.14	62		3750	1060	4850			805	1560	2.2x 2.2 x 2.38	450
34259		125	4 1/2 "	30		94
34260		140	5"	40		125
34261		160	6"	50		157
34262	2350	125	4 1/2 "	20	4.34	87		5000	2240	7230 2430			950	1830	2.48 x 2.48 x 2.6	730
34263		140	5"	30		130
34264		160	6"	40		174
34265		200	7"	50		217
34266	2500	140	5"	20	4.9	100		5600	2920	8500 2525 500	1015				2.56 x 2.56 x 2.7	1060
34267		160	6"	30		150
34268		200	7"	40		200
34269		225	8"	50		225

TECHNICAL DATA PACKAGING

Code	Model (mm)	Connections (mm/inch)		Filtering velocity ( m2/h/m2)	Filtration Area ( m2)	Flow ( m3/h)	Maximum pressure (bar)	Sand (0.4- 0.8mm) (kg)	Gravel (1-2mm)(kg)	Volume (l)	H (mm)	M (mm)	N (mm)	P (mm)	Box dimension (m)	Weight (kg)
		mm inch
34270	1050	63 2"		20	5/0.86	17	4	1285	285 1500		2060	270 5	40 760		1.24 x 1.24 x 2.2	13534271
		75 2	1/2 "	30/40 2
34272		90 3"		50 43
34273	1200	75 2	1/2 "	20/30	1.13 5/56	22/33		1360	325 1900 3	50 570 8	50				1.40 x 1.40 x 2.2	160
34274		90 3"		40/50 4
34276	1400	75 2	1/2 "	20	1.54 1/77	30		2220	410 2650 2	200		400	615	1085	1.60 x 1.60 x 2.32	19534277
		90 3"		30 46
34278		110	4"	40/50 6
34280	1600	90 3"		20	0/801	40		2950	515 3560 2	300	710				1.80 x 1.80 x 2.5	29534281
		110	4"	30/40 6
34282		125	4 1/2 "	50		100
34285	1800	90 3"		20	2.54	50		3680	760 4620		2400		725	1370	2x 2 x 2.6	377
34286		110	4"	30 76
34287		125	4 1/2 "	40		101
34288		140	5"	50		125
34290	2000	110	4"	20	3.14	62		4600	1060	5820			805	1560	2.2x 2.2 x 2.6	450
34291		125	4 1/2 "	30 94
34292		140	5"	40		125
34293		160	6"	50		157
34294	2350	125	4 1/2 "	20	4.34	87		6130	2240	8060 2	630		950	1830	2.48 x 2.48 x 2.8	660
34295		140	5"	30		130
34296		160	6"	40		174
34297		200	7"	50		217
34298	2500	140	5"	20	4.9	100		6680	2920	9385	2675	500	1015		2.56 x 2.56 x 2.85	860
34299		160	6"	30		150
34300		200	7"	40		200
34301		225	8"	50		225

MULTILAYER FILTER

- Filter bed with a layer of hydroanthracite above the layers of sand and gravel.

TECHNICAL DATA

Model (mm)	Hydroanthracite(0.8-1.6mm) (kg)	Sand(0.4-0.8mm) (kg)	Gravel(1-2mm) (kg)
1050 367	643 285
1200 388	680 325
1400 634	1110 410
1600 842	1475 515
1800 1051	3680 760
2000 1314	4600 1060
2350 1751	6130 2240
2500 1909	6680 2920
