URC-9F - Machine à glace Hoshizaki - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à glace
Marque	Hoshizaki
Modèle	URC-9F
Catégorie	Machine à glace sous plan
Dimensions (L x P x H)	762 x 610 x 864 mm
Poids net	68 kg
Alimentation électrique	230 V / 50 Hz / 10 A
Production de glace (24 h)	80 kg
Capacité de stockage	45 kg
Type de glace	Glaçons en cube (pleins)
Matériau extérieur	Acier inoxydable
Réfrigérant	R404A
Fonctions principales	Marche/Arrêt, arrêt automatique bac plein, cycle de récolte, nettoyage automatique
Entretien et nettoyage	Nettoyage régulier du condenseur, vidange et désinfection du bac, changement filtre à eau (si présent)
Indicateur visuel	Voyants de fonctionnement et d'alarme
Pièces détachées et réparabilité	Filtre à eau, moteur, compresseur, vanne d'eau, carte électronique
Sécurité	Protection surcharge, verrouillage du bac (en option), arrêt si porte ouverte
Informations générales	Utilisation professionnelle, installation sous plan

FOIRE AUX QUESTIONS - URC-9F Hoshizaki

Comment démarrer la machine à glace Hoshizaki URC-9F ?

Assurez-vous que l'alimentation en eau est ouverte et que la machine est branchée. Appuyez sur le bouton Marche situé sur le panneau avant. La machine commence automatiquement le cycle de production de glace.

Pourquoi ma machine ne produit-elle pas de glace ?

Vérifiez d'abord que la machine est sous tension et que le bac à glace n'est pas plein. Ensuite, contrôlez l'arrivée d'eau et le filtre. Si le problème persiste, un voyant d'alarme peut indiquer un défaut (voir code sur la notice).

Comment nettoyer le condenseur de l'URC-9F ?

Débranchez la machine. Retirez le panneau avant. Utilisez une brosse souple ou un aspirateur pour enlever la poussière des ailettes du condenseur. Faites-le au moins tous les 6 mois.

Quand dois-je changer le filtre à eau ?

Le filtre à eau doit être remplacé tous les 6 mois ou plus tôt si la qualité de l'eau est mauvaise. Un filtre obstrué réduit la production de glace.

Que signifie un voyant rouge clignotant sur le panneau ?

C'est un voyant d'alarme. Reportez-vous au tableau des codes d'erreur dans la notice. Les causes possibles incluent un manque d'eau, une température élevée ou un problème de compresseur.

La machine fait un bruit anormal, que faire ?

Vérifiez que la machine est de niveau et que rien ne touche le compresseur. Un bruit de cliquetis peut indiquer un objet dans le bac. Si le bruit persiste, contactez un technicien.

Combien de temps faut-il pour produire un lot de glace ?

En conditions normales (température ambiante 21°C, eau à 10°C), le cycle de production dure environ 15 à 20 minutes. La production quotidienne est d'environ 80 kg.

Puis utiliser la machine sans la raccorder à une arrivée d'eau ?

Non. La machine a besoin d'une alimentation en eau continue. Branchez-la sur une prise d'eau froide avec pression entre 0,1 et 0,8 MPa.

Comment vidanger le bac à glace pour le nettoyer ?

Éteignez la machine. Retirez tous les glaçons. Utilisez une solution de vinaigre et d'eau pour nettoyer l'intérieur. Rincez abondamment. La vidange se fait par le trou situé en bas du bac.

Où trouver les pièces détachées pour l'URC-9F ?

Vous pouvez commander les pièces directement auprès de votre revendeur Hoshizaki ou sur le site officiel. Références : filtre à eau (E-101), moteur (M-235), etc. Voir la notice pour la liste complète.

MODE D'EMPLOI URC-9F Hoshizaki

Hoshizaki America, Inc.

Condenser Units

Models

URC-5F

URC-9F

URC-14F

URC-22F

URC-23F

"A Superior Degree of Reliability"

www.hoshizaki.com

PARTS LIST

Number: 71363

Issued: 4-24-2015

CONTENTS

Auxiliary Codes....3
Note About Ordering Parts 4
A. Condenser Unit 5
B. Accessories 9

Auxiliary Codes

URC-5F

R-5 April 2006

S-5 January 2007

T-5 January 2008

U-5 January 2009

V-5 January 2010

A-5 January 2011

B-5 January 2012

B-0 October 2012

C-0 January 2013

D-0 January 2014

D-1 August 2014

E-0 January 2015

URC-9F

R-5 July 2006

S-5 May 2007

T-5 January 2008

U-5 January 2009

V-5 January 2010

A-5 January 2011

B-5 January 2012

B-0 October 2012

C-0 January 2013

D-0 January 2014

D-1 April 2014

E-0 January 2015

URC-14F

Q-5 October 2005

R-5 February 2006

S-5 January 2007

T-5 January 2008

T-6 May 2008

T-7 November 2008

U-5 January 2009

V-5 January 2010

A-5 January 2011

B-5 January 2012

B-0 October 2012

C-0 January 2013

D-0 January 2014

D-1 April 2014

E-0 January 2015

URC-22F

U-5 March 2009

V-5 January 2010

A-5 January 2011

B-5 January 2012

B-0 October 2012

C-0 January 2013

C-1 August 2013

D-0 January 2014

E-0 January 2015

URC-23F

T-5 May 2008

U-5 November 2009

V-5 January 2010

A-5 January 2011

B-5 January 2012

B-0 October 2012

C-0 January 2013

C-1 October 2013

D-0 January 2014

D-1 October 2014

E-0 January 2015

Auxiliary Code Breakdown

Auxiliary Codes "-5"

The auxiliary code is the first two characters in the serial number. The first character indicates the year. Years progress or regress in alphabetical order. The series runs from "A" through "V" and the letters "I" and "O" are skipped. The second character indicates significant part changes within a year. Base is "5" and this number advances for each change.

Auxiliary Codes "-0"

The auxiliary code is the first two characters in the serial number. The first character indicates the year. Years progress or regress in alphabetical order. The series runs from "A" through "V" and the letters "I" and "O" are skipped. The second character indicates significant part changes within a year. Base is "0" and this number advances for each change.

Note About Ordering Parts

Most assemblies cannot be ordered as complete units; parts in the assemblies generally must be ordered separately.

A. Condenser Unit URC-5F, URC-9F

1/2

R-5 to E-0

URC-5F and URC-9F

A. Condenser Unit

URC-14F, URC-22F, URC-23F

2/2

Q-5 to E-0

URC-14F. URC-22F and URC-23F

Title: A. Condenser Unit Model: URC-_F
Index No. Description		Material or Model Number Part Number	Number	Required Number
				Q-5 to C-0	C-1 (H)	C-1 (K)	D-0	D-1 (D)	D-1 (H)	E-0
1 Condenser URC-5F 216519-02 1 1		1 1 1 1
		URC-9F 1A1231-01 1 1 1 1 1 1 1	1
		URC-14F 104777-02 1 1 1 1 1 1	1
		URC-22F 104918-02 1 1 1 1 1 1	1
		URC-23F 1A1048-01 1 1 1 1	1	-
			1A3506-01					1 1	1
2 Shroud	URC-5F 216522-01 1	1 1 1 1 -
		2A7228-01							1 1
	URC-9F 2A3869-01 1 1 1 1	-
		2A7152-01						1 1	1
	URC-14F 324150G02 1 1 1	1	-
		3A7881-01						1 1	1
	URC-22F 325010G01 1 1 1	1 1 1	-
		3A8629-01								1
	URC-23F 325010G02 1 1	-
		2A7185-01				1 1	1 1 1
3 Fan Motor	URC-5F URC-9F	4A3201-01	1 1	1 1	1 1
			2 2	2 2 2	2 2
	URC-14F URC-22F URC-23F
4 Fan Blade	URC-5F URC-9F	4A1493-01	1 1	1 1	1 1
			2 2	2 2 2	2 2
	URC-14F URC-22F URC-23F
5 Capacitor 10.0MFD, 250VAC	URC-5F URC-9F	443192-01 1	1 1	1 1
	URC-14F URC-22F URC-23F		2 2	2 2 2	2 2
6	Louver Panel	URC-5F	216521-01	1	1	1	1	1	1	1
		URC-9F 2A7139-01 1 1 1 1	1 1 1
		URC-14F 213968-01 1 1 1 1	-
			2A7139-01					1 1	1
		URC-22F 325014G02 1	-
			2A7110-01		1 1	1 1 1	1
		URC-23F 325014G02 1	-
			2A7110-01			1 1	1 1 1
7	Right Side Panel	URC-5F	2A1884-01	1	1	1	1	1	1	1
		URC-9F URC-14F	2A1914-01	1 1	1 1	1 1
		URC-22F URC-23F	2A1926-01	1 1	1 1	1 1
IndexNo.	Description	Material or ModelNumber Part Number	Number	Required Number
				Q-5toC-0	C-1(H)	C-1(K)	D-0	D-1(D)	D-1(H)	E-0
8 Left Side Panel URC-5F 2A1885-01		1 1 1 1 1 1
		URC-9F 2A1914-	01 1 1 1 1 -
			2A7153-01 1	1 1
		URC-14F 2A1915	-01 1 1 1 1 1	1
		URC-22F URC-23F	2A1925-01 1	1 1 1	1 1
9	Top Panel	URC-5F	2A0897-01	1	1	1	1	1	1	1
		UCR-9F 2A3889-	01 1 1 1 1 -
			2A7142-01 1	1 1
		URC-14F 2A0900	-01 1 1 1 1 -
			2A7142-01 1	1 1
		URC-22F	326137G02	1 -
			3A7841-01		1 1	1 1 1	-
			3A7977-01							1
		URC-23F	3A3489G01	1 1	-
			3A7977-01			1 1	1 1 1
10	Headmaster (CondensingPressure Regulator - C.P.R.)	URC-5F URC-9F URC-14F URC-22F	4A0229-01 1	1 1 1	1 1

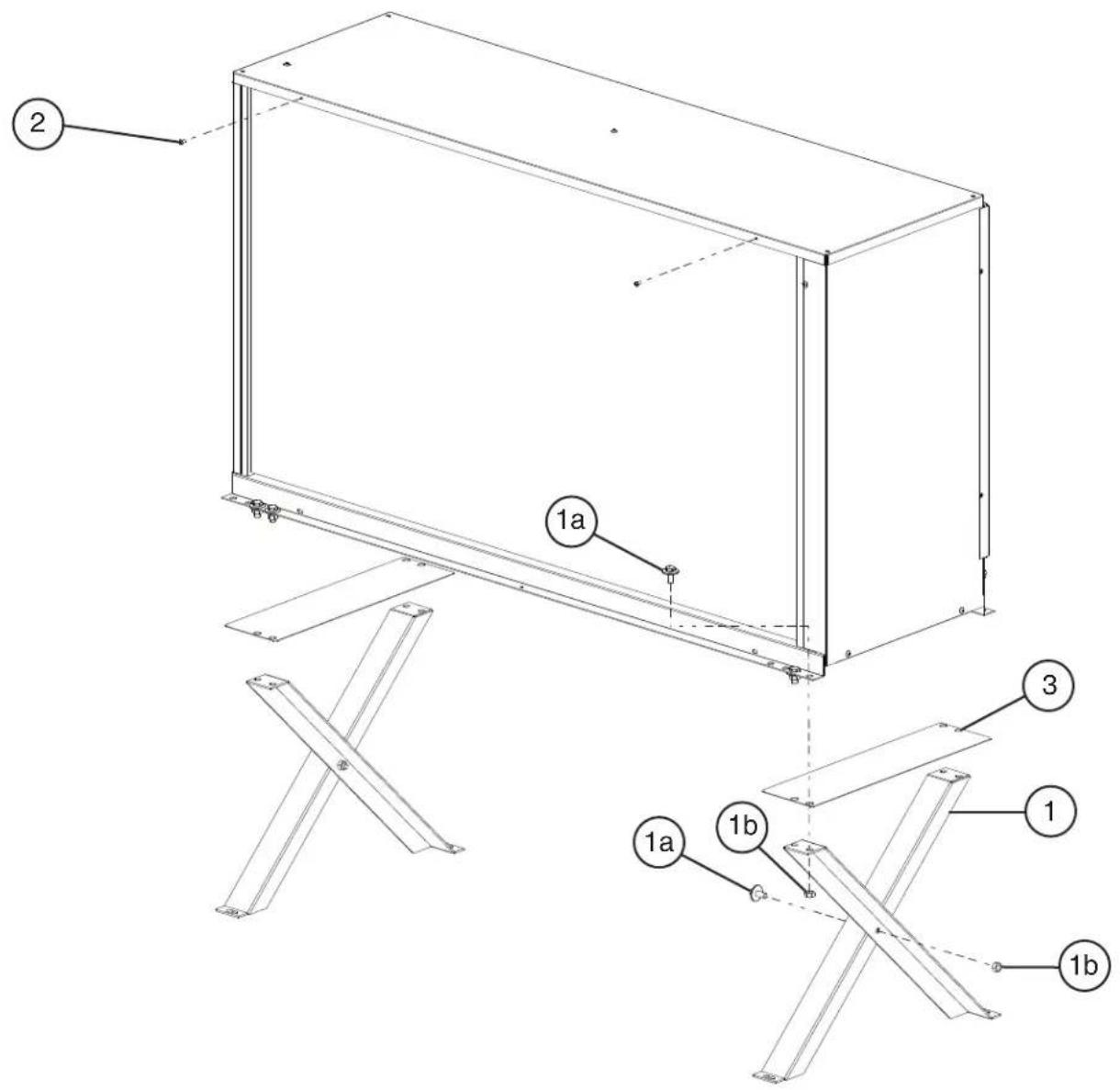

B. Accessories

URC-_F

1/2

Q-5 to C-0

B. Accessories

URC-_F

2/2

C-1 to E-0

Title: B. Accessories Model: URC-_F
IndexNo.	Description	Material orModel Number	Part Number	Required Number
				Q-5toC-0	C-1(H)	C-1(K)	D-0	D-1(D)	D-1(H)	E-0
1 Leg	URC-5F 3A1704G01 2 2 2 2 2 -
			3A7823-01 4	4
		URC-9F	3A1704G01 2	2 2 2	-
		URC-14F	3A7823-01 4	4 4
		URC-22F 3A1704G01 2 -
				3A7823-01 4	4 4 4	4
		URC-23F 3A1704G01 2 2 -
				3A7823-01			4 4	4 4 4
1a	Hex Head Bolt W/Washer	8x20. SS	7B0230820	10	10	10	10	10	10	10
1b	Hex Nut	M8, SS	7N11-0800	10	10	10	10	10	10	10
2 T2	Screw 4x8, SS 7P	32-0408 4 4 4		4 4 4	4
3 Plate	URC-5F 3A3872-01	2 2
	URC-9F							2 2 2
	URC-14F							2 2 2
	URC-22F 2 2 2 2 2 2
	URC-23F					2 2	2 2 2
