70-1761 - Autoradio Metra - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Faisceau de câbles d'adaptateur stéréo
Marque	Metra
Modèle	70-1761
Longueur du faisceau	30 cm environ
Matériau	Fil de cuivre isolé, connecteurs en plastique
Poids	50 g environ
Tension d'alimentation	12 V (batterie de voiture)
Fonction principale	Connecter un autoradio après-vente au faisceau d'origine du véhicule
Nombre de connecteurs	2 (côté véhicule et côté autoradio)
Compatibilité véhicule	Véhicules spécifiques Chrysler, Dodge, Jeep (vérifier la liste)
Type d'installation	Branchement direct, sans coupe-fil
Entretien	Essuyer avec un chiffon sec ; éviter l'humidité
Nettoyage	Ne pas utiliser de produits chimiques ou abrasifs
Sécurité	Débrancher la batterie avant l'installation pour éviter les courts-circuits
Température de fonctionnement	-20 °C à +60 °C
Pièces détachées	Aucune pièce détachable ; remplacer l'ensemble en cas de dommage
Réparabilité	Non réparable, produit jetable
Garantie	1 an (selon distributeur)

FOIRE AUX QUESTIONS - 70-1761 Metra

Ce faisceau est-il compatible avec ma voiture ?

Le Metra 70-1761 est conçu pour certains modèles Chrysler, Dodge et Jeep. Vérifiez la liste de compatibilité sur le site Metra ou dans la notice. Généralement, il s'adapte aux véhicules de 2002 à 2007.

Comment installer le faisceau 70-1761 ?

Débranchez la batterie. Retirez l'autoradio d'origine. Branchez le connecteur du faisceau au connecteur de la voiture. Connectez l'autre extrémité à l'autoradio après-vente. Rebranchez la batterie et testez.

Y a-t-il des fils à couper ?

Non, le faisceau est conçu pour une installation sans coupe-fil. Il s'adapte directement aux connecteurs d'origine.

Que faire si l'autoradio ne s'allume pas ?

Vérifiez que les connecteurs sont bien enclenchés. Assurez-vous que le fusible de l'autoradio est en bon état. Vérifiez la polarité des fils (généralement rouge = 12V, jaune = mémoire, noir = masse).

Puis-je utiliser ce faisceau pour un amplificateur ?

Non, ce faisceau est uniquement conçu pour connecter un autoradio après-vente. Pour un amplificateur, vous aurez besoin d'un kit d'alimentation spécifique.

Comment nettoyer le faisceau ?

Essuyez simplement avec un chiffon doux et sec. N'utilisez pas d'eau ou de produits nettoyants qui pourraient oxyder les contacts.

Le faisceau est-il livré avec un schéma de câblage ?

Oui, la notice inclut un schéma de câblage avec les couleurs des fils (ex: rouge = alimentation, noir = masse, etc.). Conservez-la pour référence.

Que faire si un fil est endommagé ?

Il n'est pas conseillé de réparer le faisceau. Remplacez-le par un neuf pour éviter les risques de court-circuit ou d'incendie.

Ce modèle fonctionne-t-il avec une batterie 24V ?

Non, ce faisceau est conçu pour du 12V. L'utiliser en 24V pourrait endommager l'autoradio et le faisceau.

Où trouver la liste des véhicules compatibles ?

La liste complète est disponible sur le site de Metra ou dans la notice PDF. Vous pouvez aussi contacter le support Metra avec votre modèle de voiture.

MODE D'EMPLOI 70-1761 Metra

Receiver Wiring Adaptor

IMPORTANT

Before starting, compare items on your invoice with items received. Carefully check through packaging material. If an item is missing, please call Crutchfield at 1-888-955-6000.

120 70-1761

Revision 07/10/17

STEP 1 -- CONNECT WIRES

A. Connect wires below to the matching function of each wire on your receiver (refer to instructions supplied with receiver).
B. IMPORTANT: The wire colors of your new receiver may, or may not, match the wire colors of the adaptor. Match adaptor and receiver wires by function, disregarding color.
C. Make final wiring connections following instructions on the next page.

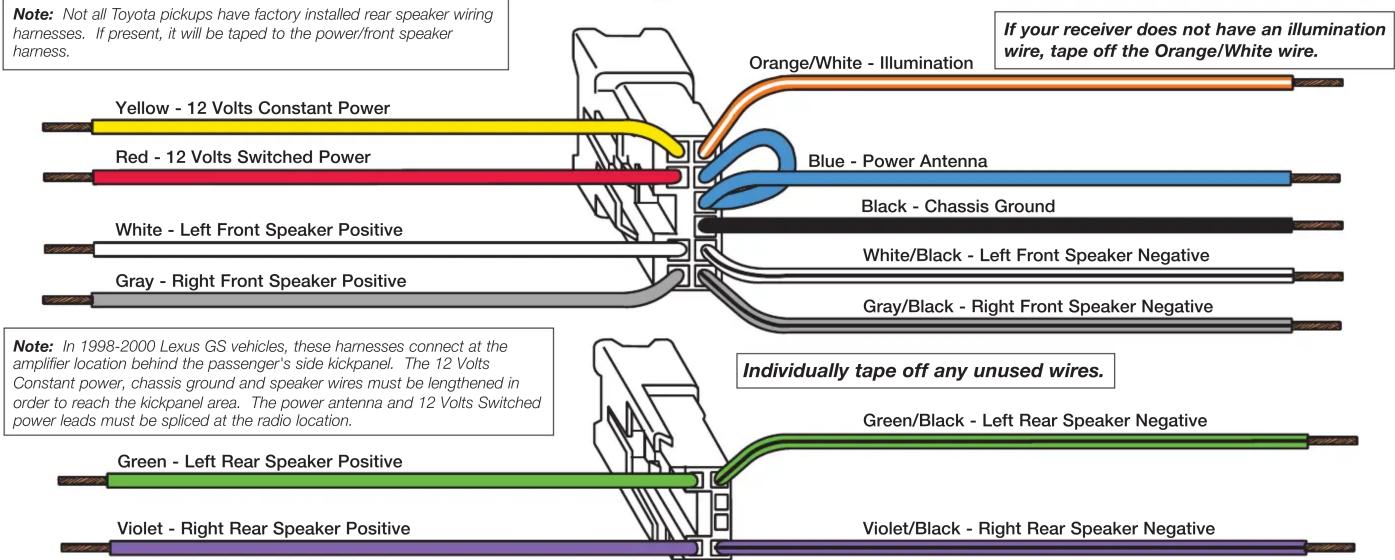

Note: Not all Toyota pickups have factory installed rear speaker wiring harnesses. If present, it will be taped to the power/front speaker harness.

Note: If the adaptor harness does not match the vehicle radio harness, the matching plug may be found below the factory radio at the amplifier. The amp must be bypassed by unplugging the matching plug from the factory amp and plugging it into the adaptor harness.

CRUTCHFIELD®

Copyright 2017 Crutchfield Corporation

*120701761*

Receiver Wiring Adaptor Connections

120 70-1761

STEP 2 -- CRIMP CONNECTIONS

Tools & Parts Required ▶

Wire Stripper/Crimp Tool Crimp Caps

A. Strip wires back 1/2".

B. Twist wires together and insert in crimp cap.

C. Squeeze middle of cap for tight connection.

STEP 2 -- CONTINUED

D. Complete crimp connections for all necessary wires.

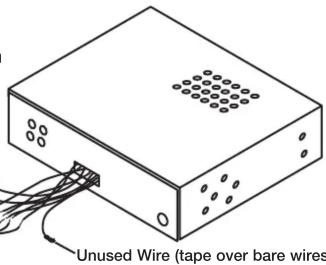

E. Be sure to wrap any wires from the Wiring Adaptor that are not necessary (wires with no match from the new receiver) with electrical tape.

Receiver Wiring Adaptor

Generic Illustration

STEP 3 -- APPLICATION

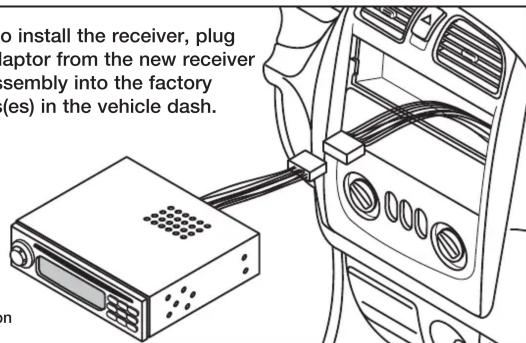

When ready to install the receiver, plug the Wiring Adaptor from the new receiver or receiver assembly into the factory radio harness(es) in the vehicle dash.

Generic Illustration

CRUTCHFIELD®

Copyright 2017 Crutchfield Corporation
