Type de produit	Kit d'encastrement pour autoradio
Marque	Metra
Modèle	70-1860
Utilisation	Installation d'un autoradio dans un véhicule
Matériau	Plastique ABS de haute qualité
Couleur	Noir mat
Dimensions (env.)	188 mm x 58 mm (standard DIN)
Poids (env.)	200 g
Contenu du kit	Panneau de façade, supports de montage, vis, câbles adaptateurs
Installation	Simple, sans modification du tableau de bord
Compatibilité véhicules	Modèles sélectionnés (consulter le guide de compatibilité)
Fonctions principales	Assurer un montage sécurisé et esthétique de l'autoradio
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, éviter les solvants
Sécurité	Utiliser uniquement avec des autoradios aux normes DIN
Pièces détachées et réparabilité	Pièces de rechange disponibles via le fabricant
Informations générales	Conforme aux normes automobiles en vigueur

FOIRE AUX QUESTIONS - 70-1860 Metra

Ce kit est-il compatible avec mon véhicule ?

La compatibilité dépend du modèle de véhicule. Consultez le guide fourni ou le site Metra pour vérifier la liste des véhicules supportés.

Quels outils sont nécessaires pour l'installation ?

Un tournevis cruciforme, un outil de démontage de garniture et éventuellement une clé à douille. Aucun outil spécialisé requis.

Puis-je installer un autoradio double DIN avec ce kit ?

Le kit 70-1860 est conçu pour les autoradios simple DIN. Pour un double DIN, vérifiez si le kit est adapté ou choisissez un modèle spécifique.

Le kit comprend-il un faisceau de câbles ?

Oui, le kit inclut des adaptateurs de câbles pour faciliter le branchement de l'autoradio au faisceau d'origine du véhicule.

Comment fixer le kit dans le tableau de bord ?

Utilisez les vis fournies pour visser le support de montage sur les emplacements prévus. Assurez-vous que le kit est bien enclenché.

Le panneau de façade est-il peint ou teinté ?

Le panneau est en plastique noir mat, sans peinture. Il s'intègre discrètement dans la plupart des tableaux de bord.

Que faire si le kit ne s'adapte pas parfaitement ?

Vérifiez que vous avez bien choisi le bon modèle pour votre véhicule. Si le problème persiste, contactez le support Metra.

Puis-je réutiliser le kit si je change de véhicule ?

Le kit est spécifique à certains modèles de véhicules. Sa réutilisation dépend de la compatibilité avec le nouveau véhicule.

Comment nettoyer le kit ?

Utilisez un chiffon doux et sec. Évitez les nettoyants agressifs qui pourraient endommager le plastique.

Où trouver la notice d'installation complète ?

La notice est disponible au format PDF sur notice-facile.com ou sur le site officiel de Metra. Téléchargez-la gratuitement.

MODE D'EMPLOI 70-1860 Metra

Receiver Wiring Adaptor

IMPORTANT

120 70-1860

Before starting, compare items on your invoice with items received. Thoroughly check packing materials. If an item is missing, please call Crutchfield at 1-888-955-6000.

Revision 03/23/16

STEP 1 -- MATCH & CONNECT WIRES

A. Match wires below to the matching function of each wire on your receiver (refer to instructions supplied with receiver). The wire colors of your new receiver may, or may not, match the wire colors of the adaptor. Match adaptor and receiver wires by function, disregarding color.
B. Your receiver illumination wire could be Orange or Orange/White. As with other wires, match this wire to illumination wire in this harness by function, not by color. If your receiver does not have an illumination wire, tape off the illumination wire.
C. Individually tape off any unused wires.
D. Make final wiring connections following instructions on the next page.

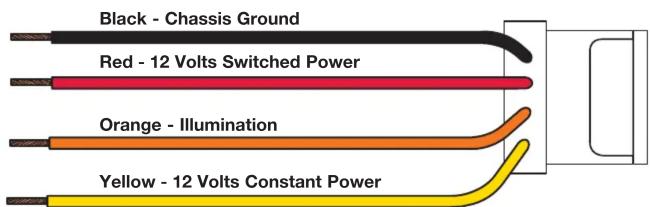

Receiver Wiring Adaptor Connections

120 70-1860

STEP 2 -- CRIMP CONNECTIONS

Tools & Parts Required ▶

Wire Stripper/Crimp Tool Crimp Caps

A. Strip wires back 1/2".

B. Twist wires together and insert in crimp cap.

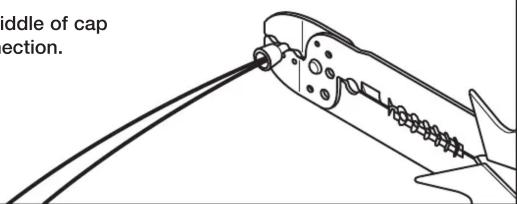

C. Squeeze middle of cap for tight connection.

STEP 2 -- CONTINUED

D. Complete crimp connections for all necessary wires.

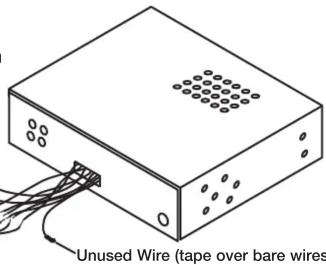

E. Be sure to wrap any wires from the Wiring Adaptor that are not necessary (wires with no match from the new receiver) with electrical tape.

Receiver Wiring Adaptor

Generic Illustration

STEP 3 -- APPLICATION

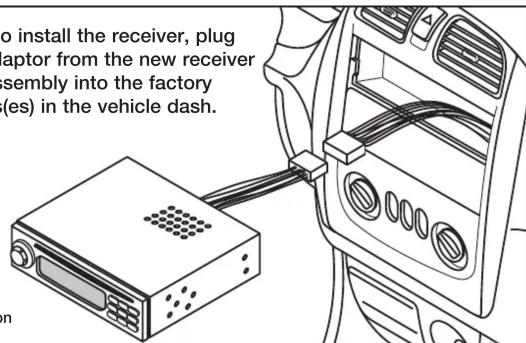

When ready to install the receiver, plug the Wiring Adaptor from the new receiver or receiver assembly into the factory radio harness(es) in the vehicle dash.

Generic Illustration
