SC10216B - Tondeuse à gazon STIGA - Notice d'utilisation et mode d'emploi gratuit

Marque	STIGA
Modèle	SC10216B
Type de tondeuse	Autoportée à éjection arrière
Moteur	Briggs & Stratton PowerBuilt 4 temps
Cylindrée moteur	500 cm³
Puissance moteur	16 ch
Démarrage	Électrique
Largeur de coupe	101 cm
Hauteur de coupe	7 positions, de 30 à 80 mm
Fonctions de coupe	Ramassage, mulching, éjection arrière
Capacité bac collecteur	260 L
Transmission	Mécanique 6 rapports (5 avant + 1 arrière)
Vitesse maximale	9,7 km/h
Capacité réservoir essence	1,4 L
Surface recommandée	Jusqu'à 3 500 m²
Poids	220 kg
Kit mulching	Fourni
Crochet de remorquage	Fourni
Système anti-vibration	Oui

FOIRE AUX QUESTIONS - SC10216B STIGA

Comment démarrer la tondeuse autoportée STIGA SC10216B ?

La SC10216B est équipée d'un démarrage électrique. Installez-vous sur le siège, enclenchez le frein de stationnement, puis tournez la clé de contact pour démarrer le moteur Briggs & Stratton. La sécurité opérateur coupe automatiquement le moteur si vous quittez le siège pendant la tonte.

Quelle surface de pelouse peut couvrir la STIGA SC10216B ?

Cette autoportée est dimensionnée pour des pelouses jusqu'à 3 500 m². Avec une largeur de coupe de 101 cm et une vitesse pouvant atteindre 9,7 km/h, elle traite rapidement les grandes surfaces. Pour des jardins plus petits, elle reste utilisable mais son gabarit (220 kg) demande de bonnes allées de manoeuvre.

Comment régler la hauteur de coupe sur la SC10216B ?

La SC10216B propose 7 positions de hauteur de coupe, de 30 mm à 80 mm. Le réglage s'effectue via un levier central unique qui ajuste simultanément les quatre roues. Privilégiez 50 à 60 mm par temps sec pour ne pas stresser le gazon.

Que faire quand le bac collecteur est plein ?

Le bac arrière a une capacité de 260 litres. Quand il est plein, arrêtez la lame avec le levier d'embrayage, stoppez l'autoportée sur terrain plat avant de le retirer. Videz-le dans un composteur ou bac de jardin. Ne jamais vider le bac moteur en marche.

Comment utiliser la fonction mulching de la SC10216B ?

Installez le kit mulching fourni en lieu et place de la boîte de collecte. La lame hache finement les résidus d'herbe et les redépose dans le gazon comme engrais naturel. Pour un bon résultat, tondez quand l'herbe est sèche et ne retirez jamais plus d'un tiers de la hauteur en un seul passage.

La STIGA SC10216B peut-elle remorquer une remorque de jardin ?

Oui, la SC10216B est livrée avec un crochet de remorquage. Elle peut tracter une remorque légère pour le transport de matériaux, de feuilles ou d'outillage. Consultez la notice pour respecter la charge maximale admissible et ne pas solliciter excessivement la boîte de vitesses.

Quelle huile moteur utiliser et à quelle fréquence faire la vidange ?

Le moteur Briggs & Stratton 4 temps préconise une huile SAE 30 ou 10W-30 selon la température extérieure. Vérifiez le niveau avant chaque utilisation. Effectuez la première vidange après 5 heures de fonctionnement, puis toutes les 25 à 50 heures selon les conditions d'utilisation.

Le moteur de la SC10216B ne démarre pas, que vérifier ?

Vérifiez dans cet ordre :

• Niveau d'essence dans le réservoir de 1,4 L (essence sans-plomb)
• Sécurité opérateur : vous devez être assis sur le siège et le frein de stationnement enclenché
• Bougie d'allumage : nettoyez ou remplacez-la si elle est encrassée
• Filtre à air : remplacez-le s'il est obstrué

Si le problème persiste, contactez un revendeur agréé STIGA.

Quelles précautions de sécurité respecter lors de la tonte avec la SC10216B ?

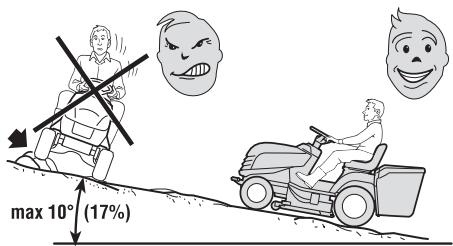

Ne tondez jamais une pente dépassant 15 degrés et progressez toujours de haut en bas. Portez des lunettes de protection, des gants et des chaussures de sécurité. Vérifiez la zone de travail avant de démarrer (enfants, animaux, obstacles). Coupez toujours le moteur avant toute opération de maintenance sur les lames.

Comment entretenir et remplacer les lames de la SC10216B ?

Inspectez les lames en acier après chaque utilisation. Affûtez-les au besoin ou remplacez-les si elles sont déformées ou fissurées. Des lames de rechange spécifiques à la SC10216B (largeur 101 cm) sont disponibles chez les revendeurs de pièces détachées STIGA comme 190cc.fr. Débranchez toujours la bougie avant d'intervenir sur les lames.

Quelle est la garantie de la STIGA SC10216B ?

La STIGA SC10216B bénéficie d'une garantie de 2 ans pièces et main-d'oeuvre. Enregistrez votre machine sur le site officiel STIGA pour activer la garantie et faciliter toute démarche en cas de panne. Conservez votre ticket d'achat et la notice d'utilisation.

MODE D'EMPLOI SC10216B STIGA

Nous tenons avant tout à vous remercier de la préférence que vous avez accordée à nos produits, et nous souhaitons que votre nouvelle tondeuse vous réserve de grandes satisfactions et réponde pleinement à vos attentes.

Ce manuel a été rédigé dans le but de vous permettre de bien connaître votre machine et de l'utiliser en toutes conditions de sécurité et d'efficacité; n'oubliez pas qu'il fait partie intégrante de la machine, tenez-le à portée de main pour le consulter à tout moment, et le jour où vous dévriez céder ou prêter la machine à quelqu'un, rappelez-vous de lui donner aussi ce manuel.

Cette nouvelle machine a été conçue et fabriquée conformément aux normes en vigueur, et elle ne sera fiable et sûre que si vous l'utilisez pour la tonte et le ramassage de l'herbe, dans le plein respect des indications contenues dans ce manuel (usage prévu) ; toute autre utilisation, ou le non-respect des normes de sécurité lors de l'utilisation, de l'entretien et de la réparation qui sont indiquées dans le manuel, sont considérés comme un "emploi imprévu" (5.1) : dans ce cas, la garantie perd tout effet et le Fabricant décline toute responsabilité, en laissant à la charge de l'utilisateur les conséquences des dommages ou des lésions qu'il a causées à lui-même ou à autrui.

Si vous deviez trouver de légères différences entre la description donnée et la machine en votre possession, tenez compte du fait que, dans

Le cadre de l'amélioration continue du produit, les informations contenues dans ce manuel sont sujettes à des modifications sans aucun préavis ni obligation de mise à jour, sans toutefois que soient remises en cause les caractéristiques essentielles de sécurité et de fonctionnement. En cas de doute, n'hésitez pas à contacter votre Revendeur. Bon travail!

Vous trouverez dans ce manuel toutes les indications nécessaires à la conduite de votre machine et au bon entretien de base que l'utilisateur peut effectuer lui-même.

Toutes les interventions de réglage et d'entretien qui ne sont pas décrites dans ce manuel doivent être exécutées chez votre Revendeur ou dans un Centre spécialisé disposant des connaissances et des équipements nécessaires pour que le travail soit exécuté correctement, en maintenant le niveau de sécurité de la machine à l'origine.

Si vous le souhaitez, votre Revendeur sera heureux de vous soumettre un programme d'entretien personnalisé adapté à vos exigences; il vous permettra de conserver en parfait état votre nouvel achat et de maintenir ainsi la valeur de votre investissement.

Sommaire

1. CONSIGNES DE SÉCURITÉ Contient les normes d'utilisation de la machine en toute sécurité
2. IDENTIFICATION DE LA MACHINE ET DE SES PIECES 7 Explique comment identifier la machine ainsi que les principaux éléments qui la composent
3. DEBALLAGE ET MONTAGE 9 Explique comment déballer et monter les pièces séparées
4. COMMANDES ET OUTILS DE CONTRÔLE 13 Indique la position et la fonction de toutes les commandes
5. MODE D'EMPLOI 17 Contient toutes les indications pour travailler bien et en toute sécurité 5.1 Recommendations pour la sécurité 17 5.2 Critères d'intervention des dispositifs de sécurité 17 5.3 Opérations à effectuer avant de débuter le travail 18 5.4 Utilisation de la machine 20 5.5 Utilisation sur terrains en pente 25 5.6 Transport 26 5.7 Quelques conseils pour garder une pelouse ayant un bel aspect 26
6. ENTRETIEN Contient toutes les informations pour que la machine maintienne son efficacité 27 6.1 Recommandations pour la sécurité 27 6.2 Entretien ordinaire 27 6.3 Interventions sur la machine 29
7. PROTECTION DE L'ENVIRONNEMENT 324 Fournit quelques conseils sur l'utilisation de la machine tout en respectant l'environnement
8. GUIDE POUR IDENTIFIER LES PROBLEMES 33 Vos aide à résoudre rapidement tout eventuel problème d'utilisation 9 ACCESSOIRES OPTIONNELS 35 Illustré les accessoires disponibles en cas d'exigences de travail particulières

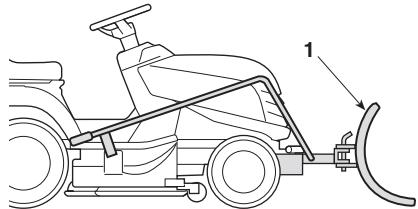

9. EQUIPEMENTS SUPPLEMENTAIRES 36 Enumère les équipements applicables à la machine pour élargir les possibilités d'utilisation
10. Pannes et remèdes 37 Résumé les principales caractéristiques de votre machine

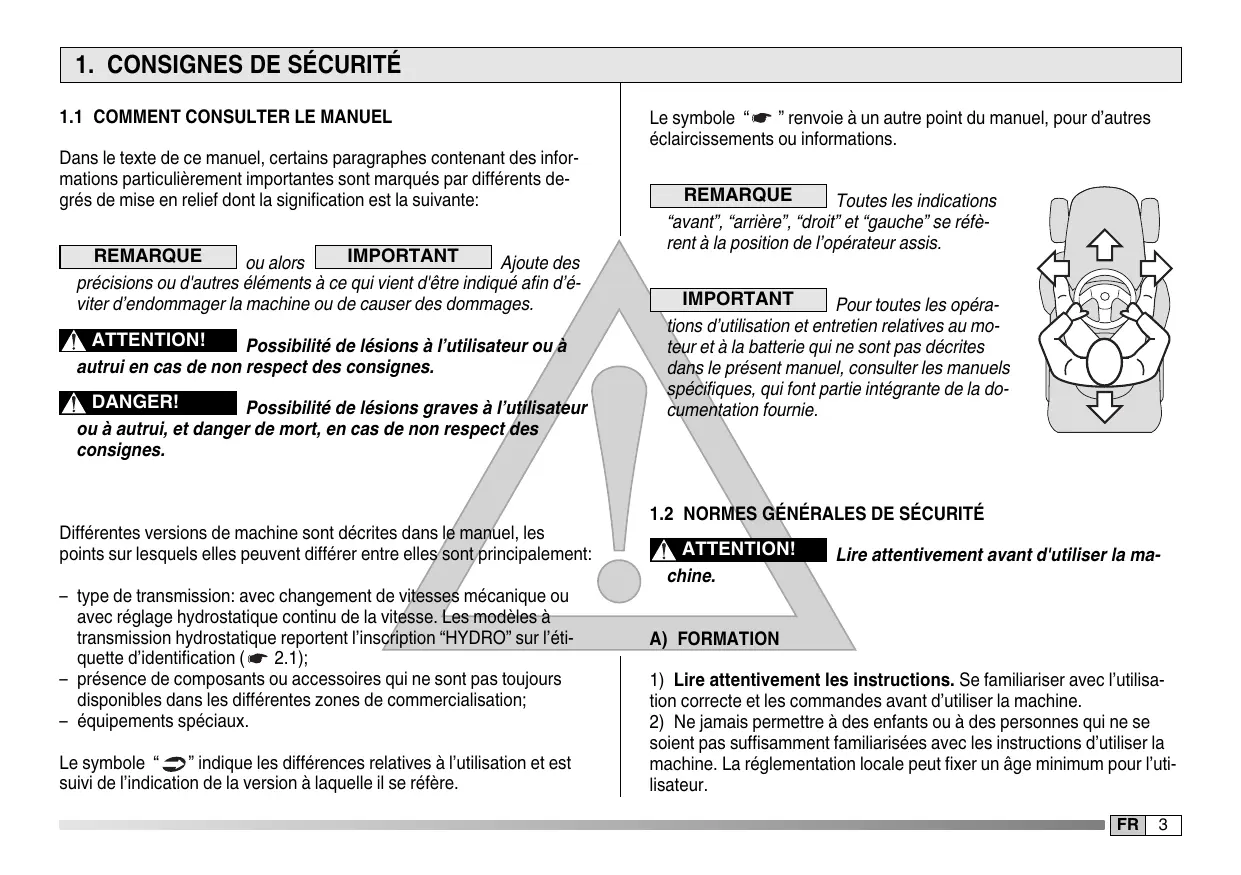

1.1 Comment consulter le MANUEL

Dans le texte de ce manuel, certains paragraphes contenant des informations particulièrement importantes sont marqués par différents degrés de mise en relief dont la signification est la suivante :

Remarque

ou alors

Important

Ajoute des

précisions ou d'autres éléments à ce qui vient d'être indiqué afin d'éviter d'endommager la machine ou de causer des dommages.

Attention!

Possibilité de lésions à l'utilisateur ou à

autrui en cas de non-respect des consignes.

DANGER!

Possibilité de lésions graves à l'utilisateur

ou à d'autres, et danger de mort, en cas de non-respect des consignes.

Différentes versions de machine sont décrites dans le manuel, les points sur lesquels elles peuvent différer entre elles sont principalement:

• type de transmission : avec changement de vitesses mécanique ou avec réglage hydrostatique continu de la vitesse. Les modèles à transmission hydrostatique reportent l'inscription "HYDRO" sur l'étiquette d'identification (2.1);
• présence de composants ou accessoires qui ne sont pas toujours disponibles dans les différentes zones de commercialisation;
• équipements spéciaux.

Le symbole “” indique les différences relatives à l'utilisation et est suivi de l'indication de la version à laquelle il se refère.

Le symbole “—” renvoie à un autre point du manuel, pour d'autres éclaircissements ou informations.

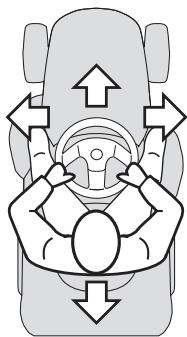

Remarque

Toutes les indications

"avant", "arrière", "droit" et "gauche" se réfèrent à la position de l'opérateur assis.

Important

Pour toutes les opérations

toutes les opérations d'utilisation et entretien relatives au moteur et à la batterie qui ne sont pas décrites dans le présent manuel, consulter les manuels spécifiques, qui font partie intégrante de la documentation fournie.

Attention

Lire attentivement avant d'utiliser la ma

chine.

1) Lire attentivement les instructions. Se familiariser avec l'utilisation correcte et les commandes avant d'utiliser la machine. 2) Ne jamais permettre à des enfants ou à des personnes qui ne se soient pas suffisamment familiarisées avec les instructions d'utiliser la machine. La règlementation locale peut fixer un âge minimum pour l'utilisateur.

3) Ne pas utiliser la machine lorsque des personnes, particulièrement des enfants, ou des animaux se trouvent à proximité. 4) Garder à l'esprit que l'opérateur ou l'utilisateur est responsable des accidents et des risques encourus par d'autres ou par ses biens. 5) Ne pas transporter de passagers. 6) Le conducteur doit être correctement préparé pour conduire la machine; en particulier, il doit: - ne pas se laisser distraire et garder la concentration nécessaire pendant le travail; - se rappeler qu'il n'est pas possible de reprendre le contrôle de la machine qui glisse sur une pente en utilisant le frein. Les causes principales de la perte du contrôle sont: - le manque d'adhérence des roues; - la grande vitesse; - le freinage insuffisant; - la machine inadaptée à l'utilisation; - le manque de connaissance des réactions aux conditions du terrain, sur tout dans les pentes; - la traction incorrecte et la mauvaise répartition de la charge.

1) Toujours porter des chaussures résistantes et des pantalons longs pendant la tonte. Ne pas faire fonctionner la machine lorsque l'on est pieds nus ou en sandales. 2) Inspector minutieusement la zone à tondre et éliminer tout objet étranger qui pourrait être projeté par la machine. 3) DANGER! L'essence est hautement inflammable: - conserver le carburant dans des récipients spécialement prévus à cet effet; - faire le plein uniquement à l'extérieur, et ne pas fumer pendant cette opération; - faire le plein avant de démarrer le moteur; ne pas ajouter d'essence et ne jamais enlever le bouchon du réservoir de carburant lorsque le moteur est en marche ou tant qu'il est encore chaud;

• ne pas démarrer le moteur si de l'essence a été répandue : éloigner la machine de la zone où le carburant a été renversé et ne pas provoquer des risques d'incendie tant que les vapeurs ne se sont pas dissipées ;
• refermer correctement le réservoir et le récipient en serrant convenablement les bouchons.

4) Remplacer les silencieux endommagés 5) Avant l'utilisation, toujours procéder à une vérification générale et veiller en particulier à l'aspect des lames, des vis de fixation et du groupe de tonte pour s'assurer qu'ils ne sont ni usés ni endommagés. Remplacer les lames et les vis endommagées ou usées par des lots complets pour préserver le bon équilibrage. 6) Prendre garde au fait que la rotation d'une lame entraîne la rotation de l'autre lame.

1) Ne pas faire fonctionner le moteur dans un endroit confiné où les gaz nocifs contenant du monoxyde de carbone peuvent s'accumuler. 2) Tondre uniquement à la lumière du jour ou avec une lumière artificielle adequate. 3) Avant de démarrer le moteur, débrayer les lames, laisser les vitesses au point mort. 4) Ne pas tondre sur des pentes supérieures à (17%). 5) Se rappeler qu'il n'existe pas de pente "sûre". Se déplacer sur des terrains en pente demande une attention particulière. Pour éviter les renversements:

• ne pas s'arrêter ou répartir brusquement dans les pentes;
• embrayer doucement et garder toujours une vitesse engagée, surtout en pente;
• réduire la vitesse sur les pentes et dans les virages serrés;
• Faire attention aux dos d'âne, aux cassis et aux dangers cachés;
• ne jamais tondre en travers de la pente; 6) ATTENTION lorsque vous remorquez des charges ou que vous utilisez

un outillage lourd:

• pour les barres de remorquage, n'utiliser que des points d'attelage homologues; -limiter les charges à celles qui peuvent être aisément contrôlées;
• Ne pas braquer brusquement. Faire attention en marche arrière;
• utiliser des contrepoids ou des poids sur les roues lorsque cela est indiqué dans le manuel d'instructions. 7) Débrayer les lames en traversant des zones sans herbe. 8) Ne jamais utiliser la machine si ses protecteurs sont endommagés, ou en l'absence de dispositifs de sécurité. 9) Ne jamais modifier les réglages du moteur, ni mettre le moteur en surrégime. Utiliser le moteur à une vitesse excessive peut augmenter le risque de lésions personnelles. 10) Avant de quitter le poste de conduite:
• débrayer les lames et baisser le plateau de coupe; -mettre au point mort et serrer le frein à main;
• Arrêter le moteur et enlever la clé de contact.

11) Débrayer les lames, arrêter le moteur et enlever la clé de contact:

• avant de nettoyer ou déboucher la goulotte d'éjection;
• avant toute opération de nettoyage, de vérification ou de réparation de la machine;
• après avoir heurté un objet étranger. Inspecter la machine pour voir si elle est endommagée et effectuer les réparations nécessaires avant toute nouvelle utilisation de la machine;
• Si la machine commence à vibrer de manière anormale (rechercher immédiatement les causes).

12) Débrayer les lames pendant le transport et toutes les fois qu'elles ne sont pas utilisées.

13) Arrêtez le moteur et débrayez les lames dans les cas suivants:

• avant de faire le plein de carburant;
• avant d'enlever le bac de ramassage. 14) Réduire le régime avant d'arrêter le moteur. Si le moteur est équipé d'un robinet, fermer le robinet d'arrivée d'essence après chaque utilisation.

1) Maintenir tous les écrous et vis serrés afin d'assurer des conditions d'utilisation sûres. 2) Ne jamais entreposer la machine avec du carburant dans le réservoir dans un local où les vapeurs d'essence pourraient atteindre une flamme, une étincelle. 3) Laisser le moteur refroidir avant de ranger la machine dans un local quelconque. 4) Pour réduire les risques d'incendie, débarrasser le moteur, le pot d'échappement, le compartiment de batterie ainsi que la zone de stockage du carburant, des brins d'herbe, des feuilles et des excès de graisse. 5) Vérifier fréquemment que le bac de ramassage ne présente aucune trace d'usure ou de détérioration. 6) Pour des raisons de sécurité, remplacer les pièces endommagées ou usées. 7) Si le réservoir de carburant doit être vidangé, effectuer cette opération à l'extérieur. 8) Prendre garde au fait que la rotation d'une lame entraîne la rotation de l'autre lame. 9) Lorsque la machine doit être rangée ou laissée sans surveillance, baisser le plateau de coupe.

1.3 Étiquettes de sécurité

Votre machine doit être utilisée avec prudence. Dans ce but, des étiquettes destinées à vous rappeler les principales précautions d'utilisation ont été placées sur la machine sous forme de pictogrammes. Ces étiquettes sont considérées comme faisant partie intégrante de la machine.

Si une étiquette se détache ou devient illisible, contactez votre Revendeur qui veillera à la replacer. Leur signification est donnée ci-après.

7 Risque de coupure. Lames tournantes. Ne pas introduire les mains et les pieds dans l'enceinte de lame. 8 Attention! Se tenir loin des surfaces chaudes

1 Attention: Lire les instructions avant d'utiliser la machine. 2 Danger! Projection d'objets: Travailler après avoir monté le pare-pierres ou le bac. 3 Danger! Projection d'objets: Les personnes doivent toujours se tenir loin de la machine. 4 Attention: Enlever la clé de contact et dire les instructions avant toute opération d'entretien ou de réparation. 5 Danger! Renversement de la machine: Ne pas utiliser cette machine sur des pentes supérieures à. Danger! Mutilations: S'assurer que les enfants se tiennent loin de la machine lorsque le moteur est en marche.

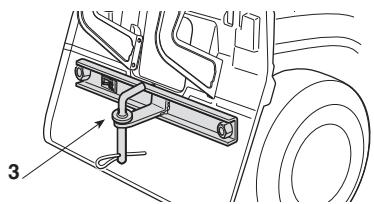

1.4 Consignes pour le remorquage

Un jeu d'accessoires est disponible sur demande : il permet le remorquage d'une petite remorque ; cet accessoire doit être monté sur la plaque arrière conformément aux consignes fournies.

Dans l'emploi de ce jeu, ne pas dépasser les limites de chargement reportées sur l'étiquette et respecter les normes de sécurité (1.2, C-6).

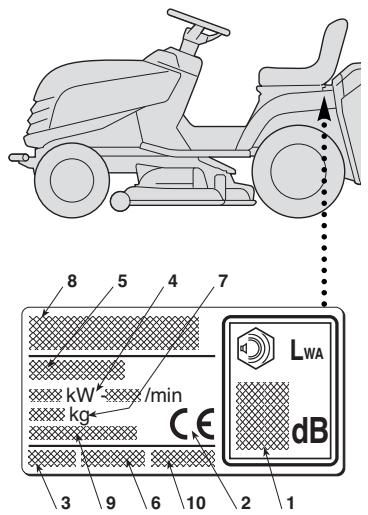

2.1 Identification de la machine

L'étiquette appliquée près du compartiment batterie porte les données essentielles de chaque machine.

1. Niveau de puissance acoustique selon la directive 2000/14/CE
2. Marquage de conformité selon la directive 2006/42/CE
3. Année de fabrication
4. Puissance et vitesse de service du moteur
5. Type de machine
6. Numéro de série
7. Poids en kilogrammes
8. Nom et adresse du Fabricant
9. Type de transmission (si indiqué)
10. Code Article

Inscrivez ici le numéro de série de votre machine (6)

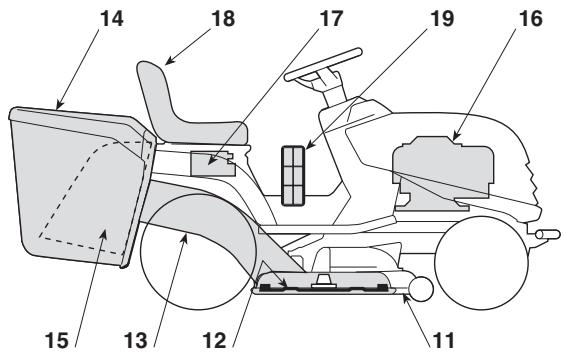

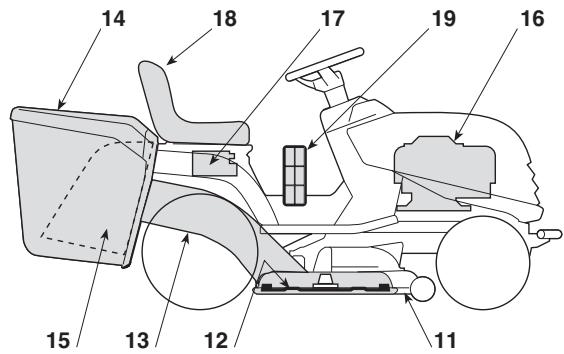

2.2 Identification des PIECES principales

La machine est composée de pièces principales distinctes dont les fonctions sont les suivantes:

1. Plateau de coupe: c'est le carter qui renferme les lames tournantes.
2. Lames: pièces servant à la tonte du gazon; les ailettes situées aux extrémités favorisent le passage de la pelouse tandue vers la goulotte d'éjection.
3. Goulotte d’éjection: pièce permettant la connexion entre le plateau de coupe et le bac de ramassage.
4. Bac de ramassage: sert d'une part à ramasser l'herbe taillée et constitue d'autre part un élément de sécurité puisqu'il empêche aux objets éventuellement pris par les lames d'être éjectés loin de la machine.

1. Pare-pierres ou déflecteur (disponible sur demande) : monté à la place du bac de ramassage, il empêche aux objets eventuellement pris par les lames d'être éjectés loin de la machine.
2. Moteur: met en mouvement les lames et permet la rotation des roues; ses caractéristiques sont décrites dans un manuel à part.
3. Batterie: fournit l'énergie pour le démarrage du moteur; ses caractéristiques sont décrites dans un manuel à part.
4. Siège de conduite: c'est le poste de travail de l'opérateur; il est muni d'un capteur qui détecte sa présence pour une intervention des dispositifs de sécurité.
5. Étiquettes de prescriptions et de sécurité : rappellent les principales précautions à prendre pour opérer en toute sécurité ; leur signification est fournie dans le chap. 1.

3. Deballage et montage

Pour des raisons de stockage et de transport, certains éléments de la machine ne sont pas assemblés directement en usine mais doivent être montés après déballage. Pour leur montage, suivre ces consignes.

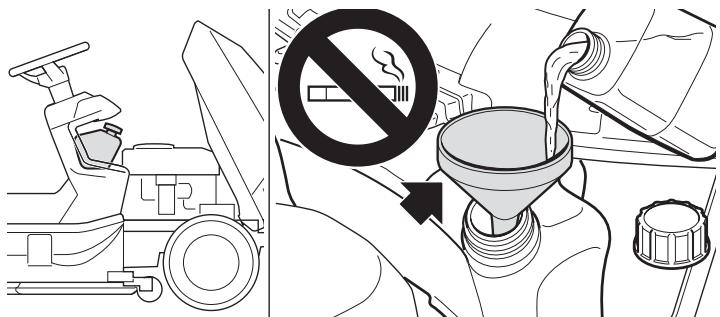

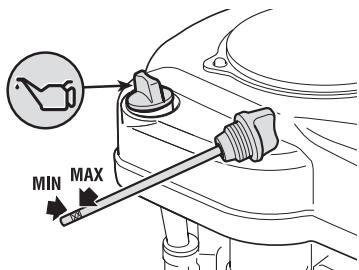

Important

La machine est livrée sans huile moteur et

sans essence. Avant de démarrer le moteur, effectuer le plein d'huile et d'essence selon les indications fournies dans le manuel du moteur.

Attention!

Le désemballage et l'achèvement du

Le montage doit être effectué sur une surface plane et solide, avec suffisamment d'espace pour la manutention de la machine et des emballages, toujours en utilisant les outils appropriés.

3.1 DÉBALLAGE

Au moment du déballage, veiller à bien récapituler toutes les pièces et l'équipement fournis et à ne pas endommager le plateau de coupe lorsque la machine descend de la palette d'emballage.

• la machine;
• le volant;
• le couvercle du tableau de bord;
• le siege;
• le pare-chocs avant (s'il n'est pas pré-monté en usine);
• la batterie;
• le bac (avec les instructions correspondantes);
• la partie inférieure de la plaque postérieure, les supports du sac et les accessoires correspondants qui la complètent et servent à son montage;
• une enveloppe avec:
• les manuels d'instructions et les documents,
• les pièces du volant à monter et la visserie servant au montage du siège,
• la visserie de connexion des câbles de la batterie,
• 2 clés de contact,
• 1 fusible de rechange de 10 A.

Remarque

Pour éviter d'endommager le plateau de

coupe, le porter à la hauteur maximum et faire très attention au moment de la descente de la palette de base.

Transmission hydrostatique

Pour faciliter la dépose de la palette et le déplacement de la machine, placer le levier de déblocage de la transmission en pos. «B» (4.33).

Il faut éliminer les emballages conformément aux dispositions locales en vigueur.

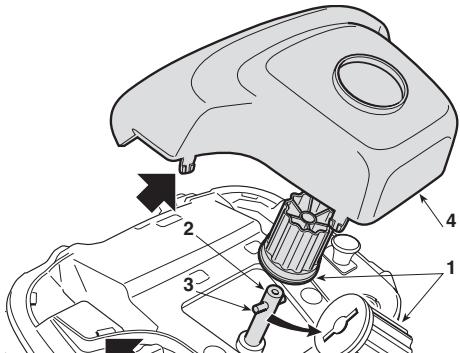

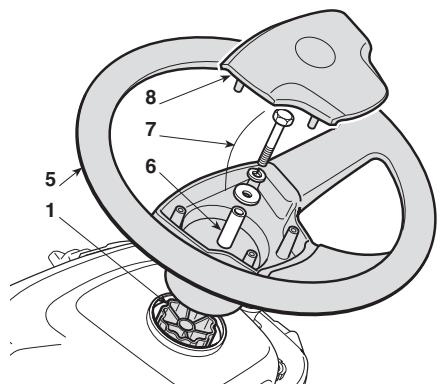

3.2 Installation du VOLANT

Disposer la machine sur une surface plane et aligner les roues avant.

Monter le moyeu (1) sur l'arbre (2), en ayant soin d'insérer correctement

ment le goujon (3) dans le siège du moyeu.

Mettre le couvercle du tableau de bord (4) en insérant par déclic les sept accrochages dans leurs sièges respectifs.

Monter le volant (5) sur le moyeu (1) de manière à ce que les rayons soient tournés vers le siège.

Introduire l'écarteur (6) et fixer le volant avec la visserie (7) fournie en suivant la série indiquée.

Mettre le couvercle du tableau de bord (8) en insérant par déclic les trois accrochages dans leurs sièges respectifs.

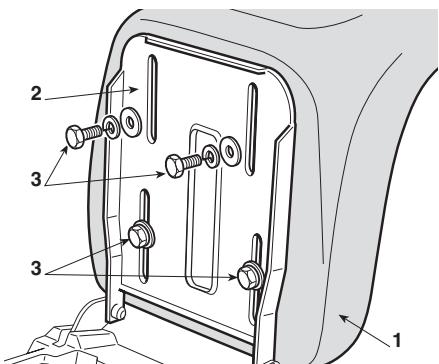

3.3 Installation du siège

Monter le siège (1) sur la plaque (2) en utilisant les vis (3).

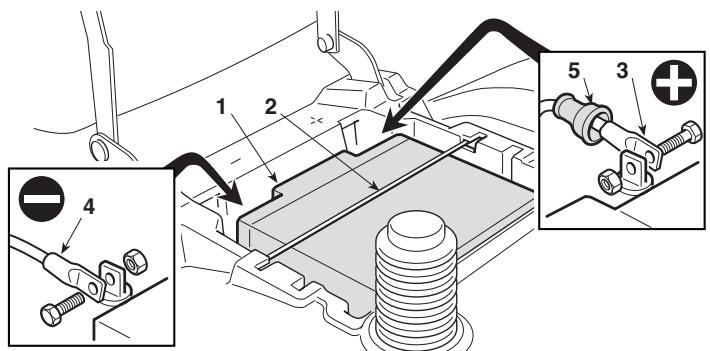

3.4 Montage et raccordement de la batterie

La batterie (1) se trouve sous le siège, elle est tenue par un ressort (2). Relier d'abord le câble rouge (3) au pôle positif (+), et ensuite le câble noir (4) au pôle négatif (-) à l'aide des vis fournies et en procédant dans l'ordre indiqué.

Étendre sur les bornes de la graisse silicone, et vérifier que le capuchon de protection du cable rouge (5) est correctement positionné.

Important

Procéder toujours à la recharge complète en

suivant les indications du constructeur de la batterie (6.2.3).

Important

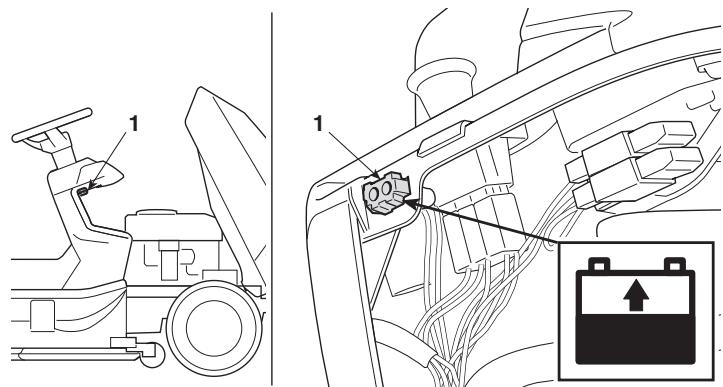

Afin d'éviter l'intervention de la protection de la

carte électronique, il est impératif de ne pas mettre le moteur en marche avant la recharge complète!

Attention!

Ne pas utiliser la machine sans la protection

tion (2), ni au cas où la batterie n'est pas ajustement fixée dans son logement.

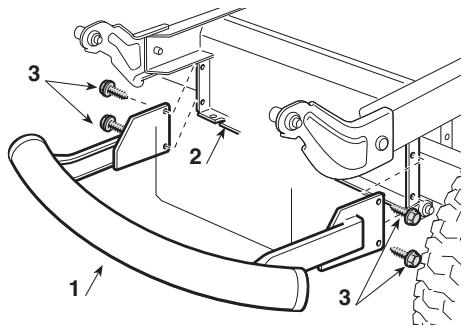

3.5 Montage du pare-chocs avant (si prévu)

Monter le pare-chocs avant (1) sur la partie inférieure du cadre (2), en utilisant les quatre vis (3).

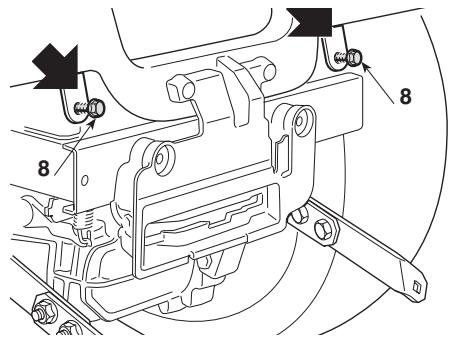

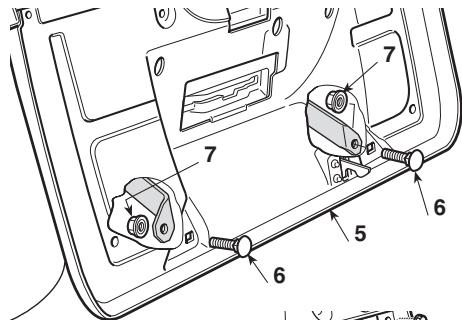

3.6 Montage et complétement de la PLAQUE postérieure

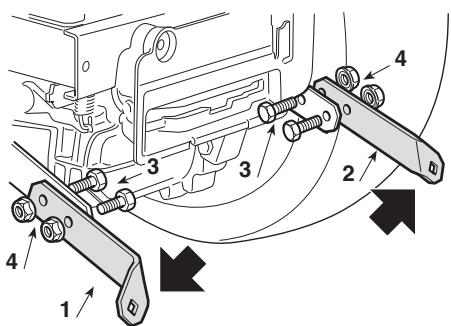

Monter les deux étriers inférieurs (1) et (2), en respectant le sens de montage qui est indiqué sur la figure, et les fixer avec les vis (3) et les écrous (4), en les serrant à fond.

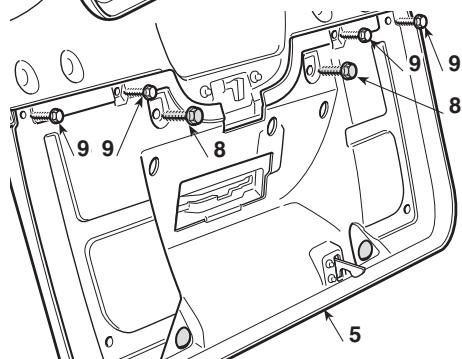

Enlever les deux vis (8), que on utilisera par la suite.

Monter la partie inférieure (5) de la plaque postérieure, et la fixer aux étriers inférieurs avec les vis (6) et les écrous (7), sans les serrer complètement.

Achever la fixation de la partie inférieure (5) de la plaque postérieure, en vissant à fond les deux vis centrales (8) qu'on avait enlevées et les quatre vis supérieures (9), puis serrer à fond les deux écrous inférieurs (7).

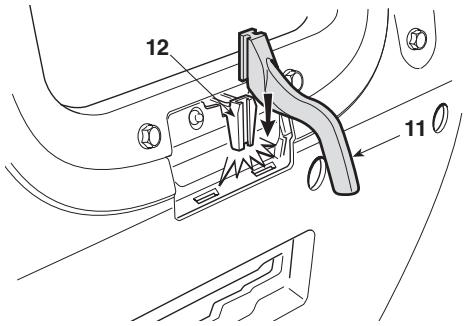

Insérer le levier (11) de l'indicateur de sac plein dans son siège (12), et le pousser vers le bas jusqu'au déclic.

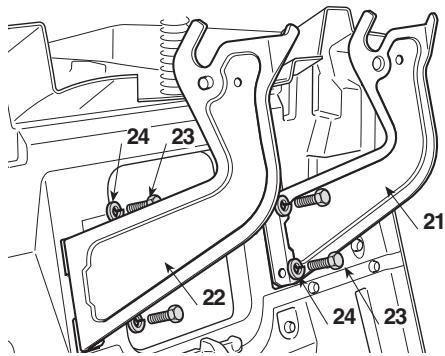

Monter les deux supports du sac (21) et (22), en respectant les sens de montage indiqués sur la figure, et les fixer avec les vis (23) et les rondelles élastiques (24), en les serrer à fond.

Commande le braquage des roues avant.

4.2 LEVIER d'accélérateur

Règle le nombre de tours du moteur. Les positions sont indiquées sur

Une plaquette reportant les symboles suivants :

"STARTER" démarrage à froid

«LENT» régime minimum du moteur

“RAPIDE” régime maximum du moteur

• La position «STARTER» provoque un enrichissement du mélange ; elle doit être utilisée en cas de démarrage à froid et seulement pendant le temps strictement nécessaire. Au cours du déplacement, désir une position intermédiaire entre «LENT» et «RAPIDE». Durant la tonte, porter le levier en position «RAPIDE».

4.2A commande du starter (si prévu)

La position Starter provoque un enrichissement du mélange ; elle doit être utilisée seulement pendant le temps strictement nécessaire, en cas de démarrage à froid.

4.3 Interrupeur a clé

Cette commande à clé compte quatre positions:

"ARRÉT" correspondant à tout éteint;

"ALLUMAGE PHARES" (si prévus);

"MARCHE" actionne tous les services;

«DÉMARRAGE» actionne.

• En relâchant la clé à partir de la position «DÉMARRAGE», elle se met automatiquement sur «MARCHE».
• Après le démarrage du moteur, l'allumage des phares (si prévus) se

fait en mettant la clé sur la position «ALLUMAGE PHARES». - Pour les éteindre remettre la clé sur «MARCHE».

4.4 LEVIER de FREIN de stationnement

Ce levier sert à empêcher la machine de se déplacer lorsqu'elle est à l'arrêt.

Le levier d'embrayage a deux positions, correspondant à:

\<A\> = Frein débrayé

«B» = Frein embrayé

• Pour enclencher le frein de stationnement, appuyer à fond sur la pédale (4.21 ou 4.31) et porter le levier en position «B», quand on relâche le pied de la pédale, le frein reste bloqué en position abaissée.
• Pour déclencher le frein de stationnement, appuyer sur la pédale (4.21 ou 4.31), ainsi le levier se porte en position «A».

4.5 Commande d'embrayage et de FREIN LAMES

L'interrupteur à champignon permet d'insérer les lames grâce à un embrayage électromagnétique:

«A» Appuyé = Lames débrayées

«B» Tire = Lames embrayées

• Si les lames sont embrayées sans que les conditions de sécurité prévues soient respectées, le moteur s'est int ou ne peut pas être démarré (5.2).
• Si les lames sont débrayées (Pos. «A»), un frein est actionné en même temps et bloque leur rotation en quelques secondes.

4.6 LEVIER de réglage de la hauteur de TONTE

Ce levier se règle sur sept positions marquées de «1» à «7» sur l'étiquette correspondante et indiquant autant de hauteurs de tonte comprises entre 3 et 8 cm.

• Pour passer d'une position à l'autre, il faut déplacer latéralement le levier et le placer de nouveau dans l'un des crans d'arrêt.

4.7 VOYANT Et dispositif de signalisation acoustique

• Le signal acoustique avertit que le sac est plein (5.4.6).

Le voyant s'allume quand la clé (4.3) se trouve en position «MARCHE», et reste toujours allumé pendant le fonctionnement.

• Quand il clignote, cela signifie qu'il manque une autorisation au démarrage du moteur.

4.8 LEVIER RENVERSEMENT BAC (si prévu) Ce levier, extricable de son siège, permet de renverser le bac pour le vider, en réduisant l'effort que doit fournir l'opérateur.

4.21 Pédale embrayage / FREIN

Cette pédale exerce une double fonction : sur la première partie de sa course, elle actionne l'embrayage en activant ou en arrêtant la rotation des roues ; sur la deuxième, elle agit en tant que frein sur les roues arrière.

Important

Ne pas maintenir la pédale dans une posi-

tion intermédiaire d'embrayage ou débrayage : la courroie de transmission du mouvement peut surchauffer et s'abîmer.

Remarque

Ne pas tenir le pied appuyé sur la pédale

pendant la marche.

4.22 LEVIER de changement de vitesse

Ce levier se règle sur sept positions correspondant aux cinq vitesses avant, au point mort «N» et à la marche arrière «R».

Pour passer d'une vitesse à l'autre, appuyer sur la première partie de la course de la pédale (4.21) et déplacer le levier selon les indications reportées sur l'étiquette.

Attention!

L'embrayage de la marche arrière doit

s'effectuer à l'arrêt.

Cette pédale actionne le frein sur les roues arrêté.

4.32 Pédale embrayage traction

Cette pédale embraye la traction des roues et permet de régler la vitesse de la machine, aussi bien en marche avant qu'en marche arrière.

• Pour passer la marche avant, appuyer avec la pointe du pied dans la direction «F», en augmentant la pression sur la pédale, on augmente progressivement la vitesse de la machine.
• Pour passer la marche arrière, appuyer sur la pédale avec le talon dans la direction «R».
• Quand on relâche la pédale, on retourne automatiquement en position de point mort «N».

Attention!

Le passage de la marche arrêté doit être effectué la machine est à l'arrêt.

être effectué quand la machine est à l'arrêt.

Remarque

Si la pédale de traction est actionnée en marche arrière avec le frein de stationnement le moteur s'arrête.

4.33 LEVIER de déblocage de la transmission hydrostatique

Ce levier a deux positions:

«A» = Transmission enclenchée: pour toutes les conditions d'utilisation, en marche et pendant la tonte;

«B» = Transmission débloquée: réduit considérablement l'effort nécessaire pour déplacer la machine à la main, avec le moteur éteint.

Important

Pour éviter d'endommager le groupe de

transmission, cette opération ne doit être effectuée qu'à moteur arrêté, avec la pédale (4.32) en position «N».

DANGER!

N'utiliser la machine que pour effectuer ce

à quoi elle est destinée (tonde et ramassage de l'herbe).

Toute autre utilisation est considérée comme un "emploi impropre" : dans ce cas, la garantie perd tout effet et le Fabricant décline toute responsabilité, en laissant à la charge de l'utilisateur les conséquences des dommages ou des lésions causés à lui-même ou à autrui.

Font partie de l'emploi impropre (à titre d'exemple non exclusif):

• transporter sur la machine ou sur une remorque d'autres personnes, enfants ou animaux;
• remorquer ou pousser des charges sans utiliser l'accessoire spécifique prévu pour le remorquage;
• utiliser la machine pour passer sur des terrains instables, glissants, glacés, rocailleux ou irréguliers, des flaques ou des mares ne permettant pas d'évaluer la constance du terrain;
• utiliser la machine pour ramasser des feuilles ou des détritus; - actionner les lames sur des terrains sans herbe.

DANGER!

Ne pas modifier ou enlever les dispositifs

de sécurité dont la machine est équipée. NE PAS OUBLIER QUE L'UTILISATEUR EST TOUJOURS RESPONSABLE DES DOMMAGES CAUSES À AUTRUI.

Avant d'utiliser la machine:

• dire les consignes générales de sécurité (1.2), en accordant une attention toute particulière à la marche et à la tonte sur des terrains en pente;
• dire attentivement les instructions, se familiariser avec les commandes et apprendre à arrêter rapidement les lames et

le moteur;

• Tenir les mains et les pieds éloignés des pièces tournantes.

Se tenir toujours à l'écart de la goulotte d'éjection.

Ne pas utiliser la machine en cas de mauvaises conditions physiques ou sous l'effet de médicaments ou de substances pouvant nuire à la capacité de réflexes et de vigilance.

Il est de responsabilité de l'utilisateur d'évaluer les risques potentiels du terrain à travailler et de prendre toutes les précautions nécessaires pour assurer sa sécurité, et celle d'autrui, en particulier dans les pentes, sur les sols accidentés, glissants ou instables.

Ne pas laisser la machine arrêtée dans l'herbe haute avec le moteur en marche afin d'éviter de provoquer des incendies.

Attention!

Cette machine ne doit pas être utilisée sur

des pentes supérieures à (17%) (5.5). Si l'on prévoit d'utiliser la machine sur tout sur des terrains en pente (jamais supérieure à ), il est opportun d'installer des contrepoids (fournis sur demande (9.1)) sous la traverse des roues avant, afin d'augmenter la stabilité antérieure de la machine et de réduire la possibilité de cabrage.

Important

Toutes les références relatives aux positions

Des commandes sont celles illustrées dans le chapitre 4.

5.2 Critères d'intervention des dispositifs de sécurité

Les dispositifs de sécurité agissant selon deux critères :

• empêcher le démarrage du moteur si toutes les conditions de sécurité ne sont pas respectées;
• arrêté le moteur si ne serait-ce qu'une seule condition de sécurité n'est plus respectée.

a) Pour démarrer le moteur, il faut dans tous les cas que :

• la transmission soit au "point mort";
• les lames soient débrayées;
• l'opérateur soit assis ou que le frein de stationnement soit enclenché.

b) Le moteur s'arrête quand:

• l'opérateur abandonne son siège et que les lames sont embrayées;
• l'opérateur abandonne son siège et que la transmission n'est pas au "point mort";
• l'opérateur abandonne son siège avec la transmission au "point mort", mais sans avoir mis le frein de stationnement;
• on soulève le bac ou on enlève le pare-pierres avec les lames embrayées;
• le frein de stationnement est enclenché sans qu'on ait débrayé les lames.
• le changement de vitesse est actionné (4.22) ou bien la pédale de la traction (4.32) avec le frein de stationnement inséré.

5.3 Opérations à effectuer avant de débuter le travail

Avant de commencer à travailler, il faut effectuer une série de contrôles et d'opérations pour assurer que le travail soit effectué de façon profitable et dans des conditions de sécurité maximales.

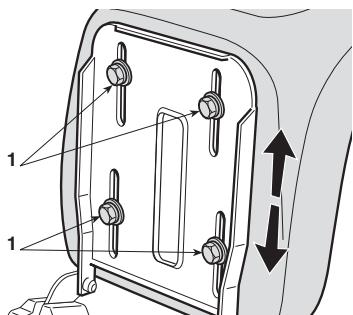

5.3.1 Réglage du siège

Pour modifier la position du siège, il faut desserrer les quatre vis de fixation (1) et faire coulisser le siège le long des fentes du support.

Après avoir réglé la position, serrer à fond les quatre vis (1).

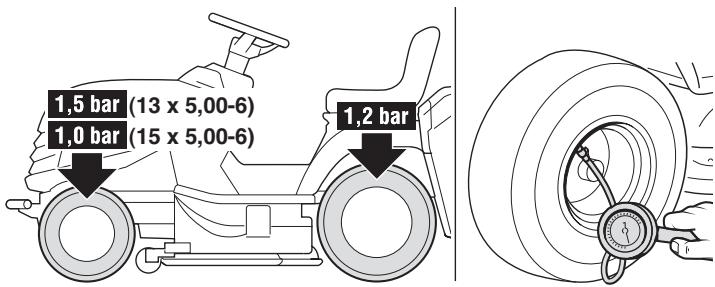

5.3.2 Pression des pneus

Une bonne pression des pneus est la condition essentielle pour obtenir un alignement parfait du plateau de coupe et donc une pelouse bien tondue.

Dévisser les bouchons de protection et raccorder les valves à une prise d'air comprimé équipée d'un manomètre et régler la pression aux valeurs indiquées.

Remarque

Le type d'essence et d'huile à utiliser est indiqué dans les instructions du moteur.

que dans le manuel d'instructions du moteur.

Couper le contact et contrôler le niveau d'huile du moteur : selon les modalités indiquées dans le manuel du moteur, il doit se situer entre les encoches MIN et MAX de la jauge.

Faire le plein de carburant à l'aide d'un entonnoir en ayant bien soin de ne pas remplir complètement le réservoir.

Le contenu du réservoir est d'environ 6,5 litres.

DANGER!

Le ravitaillement doit s'effectuer lorsque

le contact est coupé, en plein air ou en tout lieu suffisamment aéré. Ne pas oublier que les vapeurs d'essence sont inflammables! NE JAMAIS APPROCHER UNE FLAMME DU RÉSERVOIR POUR EN VERIFIER LE CONTENU ET NE PAS FUMER PENDANT LE RAVITAILLEMENT.

Important

Éviter de verser de l'essence sur les parties en

plastique afin de ne pas les endommager; en cas de fuites accidentelles, rincer immédiatement à l'eau. La garantie ne couvre pas les dommages survenus aux pièces en plastique de la carrosserie ou du moteur qui auraient été causés par de l'essence.

Attention!

Ne jamais utiliser la machine sans avoir

installé les protections en sortie!

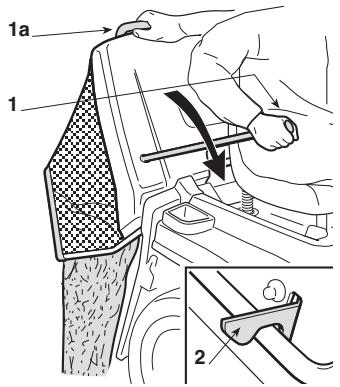

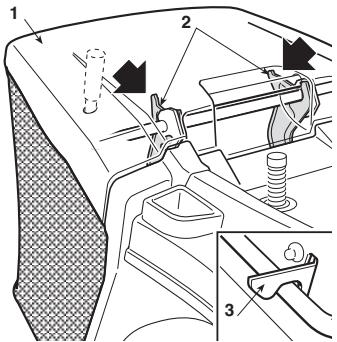

Accrocher le sac (1) sur les supports (2), et le centrer par rapport à la plaque arrêté.

Le centrage est assuré en utilisant le support droit comme appui latéral.

S'assurer que le tube inférieur de l'entrée du bac se fixe au crochet de fixation prévu à cet effet (3).

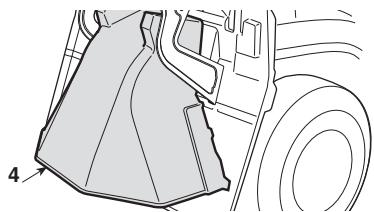

Si l'on désire travailler sans le bac de ramassage, un kit pare-pierres (9.2) est disponible sur demande; il doit être fixé à la plaque arrêté comme indiqué dans les instructions correspondantes.

5.3.5 Contrôle de la sécurité et de l'efficacité de la machine

1. Vérifier que les dispositifs de sécurité agissent conformément aux indications (5.2).
2. S'assurer que le frein fonctionne régulièrement.
3. Ne pas commencer à couper si les lames vibrent ou si l'on a des doutes sur l'affutage; se rappeler toujours que:
4. Une lame mal aiguisée arrache l'herbe et fait jaunir la pelouse.
5. Une lame desserée cause des vibrations anormales et peut provoquer une situation de danger.

DANGER!

Les opérations relatives à la mise en mar mer en plein air ou en tout lieu suffisam DUBLIER QUE LES GAZ D'ÉCHAPPEMENT TOXIQUES!

Pour démarrer le moteur:

• ouvrir le robinet d'essence (1) (si prévu) ; - mettre le levier de vitesses au point mort (N) 4.22 ou 4.32 ;
• débrayer les lames (4.7);
• enclencher le frein de stationnement, sur les terrains en pente;
• en cas de démarrage à froid, actionner le starter (4.2 ou 4.2a);
• en cas de moteur déjà chaud, il suffit de positionner le levier entre «LENT» et «RAPIDE»,
• Introduire la clé, la tourner sur «MARCHE» pour établir le contact électrique, puis la positionner sur «DÉMARRAGE» pour démarrer le moteur; relâchez-la dès qu'il a démarré.

Lorsque le moteur est en marche, positionner l'accélérateur sur «LENT».

Le starter doit être désactivé lorsque le moteur est en marche ; s'il est employé lorsque le moteur est déjà en marche, il peut causer un fonctionnement irregular du

Remarque

Si la mise en marche s'avère problématique, en ne déchargeant pas la batterie et en n'y noyant ainsi clé sur «ARRÉT», attendre un peu et répéter si persisté, consulter le chapitre «8» de ce «instructions du moteur.

Important

Ne pas oublier que les dispositifs de sécurité

empêchent le démarrage du moteur lorsque les conditions de sécurité ne sont pas respectées (5.2).

Dans ces cas, après avoir rétabli la situation d'autorisation de démarrage, il faut reporter la clé sur «ARRÊT» avant de pouvoir démarrer à nouveau le moteur.

Attention!

La machine n'est pas homologuée pour les publics. Elle s'utilise exclusivement (code de la Route) dans des zones privées nation.

Pendant les déplacements:

• dégager les lames;
• porter le plateau de coupe en position de hauteur maximum (position «7»);
• placer la commande de l'accélérateur dans une position intermédiaire entre «LENT» et «RAPIDE».

Transmission mécanique

Actionner la pédale jusqu'au fond de la course (4.21) et mesurer le levier de vitesse en première (4.22).

Tenir la pédale appuyée et dégager le frein de stationnement ; relâcher graduellement la pédale, qui passera ainsi de la fonction «frein» à la fonction «embrayage», et actionnera les roues arrière (4.21).

ATTENTION! Relacher la pédale graduellement pour éviter qu'un démarrage trop brusque ne cause le cabrage et la perte de contrôle du véhicule.

Atteindre graduellement la vitesse souhaitée en jouant sur l'accélérateur et le levier de vitesse ; pour changer de vitesse, débrayer en utilisant la première partie de la course de la pédale (4.21).

Transmission hydrostatique

Déclencher le frein de stationnement et relâcher la pédale du frein (4.31).

Appuyer sur la pédale de traction (4.32) en direction «F», et atteindre la vitesse désirée, en agissant sur la pédale et sur l'accélérateur.

Attention!

L'embrayage de la traction doit être ef-

effectué selon les modalités déjà décrites (4.32) afin d'éviter qu'un embrayage trop brusque ne cause le cabrage et la perte de contrôle du véhicule, en particulier dans les pentes.

5.4.3 Freinage

Ralentir d'abord la vitesse de la machine en réduisant les tours du moteur puis appuyer sur la pédale du frein (4.21 ou 4.31) pour réduire davantage la vitesse, jusqu'à l'arrêt du véhicule.

Transmission hydrostatique

• Un ralentissement sensible de la machine est obtenu en relâchant la pédale de la traction.

Important

L'engagement de la marche arrêté doit s'eff-

Transmission mécanique

Actionner la pédale jusqu'à ce que la machine s'arrête, enclencher la marche arrière en déplaçant latéralement le levier et en le positionnant sur «R» (4.22). Relâcher graduellement la pédale pour embrayer et ainsi, reculer.

Transmission hydrostatique

• Quand la machine est arrêtée, commencer la marche arrière en ap-
• pouvant sur la pédale de traction en direction «R» (4.32).

5.4.5 Tonte de la pelouse

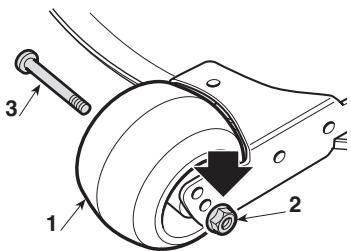

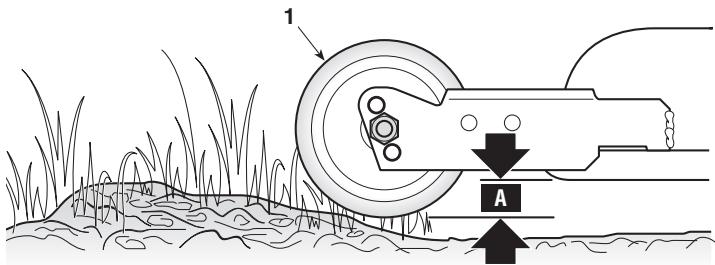

Régler la position des roulettes anti scalp (1 - si prévues), qui servent à diminuer les risques d'arrachements du gazon causés par le frottement du bord du plateau de coupe sur les terrains irréguliers.

Les trois positions de montage des roulettes avant permettent de conserver une distance de sécurité «A» entre le bord du plateau de coupe et le terrain.

Pour changer la position, dévisser l'écrou (2) et enlever le pivot (3).

Remettre la roulette (1) dans la position désirée, puis remonter le pivot (3), en s'assurant que la tête du pivot (4) soit tournée vers l'intérieur de la machine, et serrer l'écrou à fond (2).

Attention!

Cette opération s'effectue toujours sur les

roULETtes, LORSQUE LE CONTACT EST COUPE ET QUE LES LAMES SONT DEBRAYÉES.

Pour débuter la tonte:

• placer l'accélérateur sur «RAPIDE»;
• porter le plateau de coupe en position de hauteur maximum;
• n'embrayer les lames (4.5), que sur le tapis herbeux, en évitant d'embrayer les lames sur des terrains pierreux ou avec de l'herbe trop haute.
• avancer très graduellement dans le gazon et en faisant bien attention, comme déjà décrit précédemment;
• régler la vitesse de marche et la hauteur de tonte (4.8) selon les conditions de la pelouse (hauteur, densité et humidité de l'herbe).

Attention!

Pour les tontes sur terrains en pente, il ne faut réduire la vitesse d'avancement pour garantir les conditions 1.2 - 5.5).

Il faut réduire la vitesse d'avancement pour garantir les conditions de sécurité (1.2 - 5.5).

Il est dans tous les cas préférable de réduire la vitesse dès que le moteur peine; ne pas oublier en effet que la tonte ne sera jamais bonne si la vitesse est trop élevée par rapport à la quantité d'herbe coupée. Débrayer les lames et lever le plateau en position de hauteur maximum dès que un obstacle doit être affronté.

Remarque

N'effectuer cette opération que lorsque les la-dans le cas contraire, le moteur s'arrête.

les sont débrayées; dans le cas contraire, le moteur s'arrête.

Ne pas attendre que le bac se remplisse trop, afin d'éviter que le canal d'éjection ne se bouche.

Un bip sonore signale le remplissage du bac de ramassage; il convient alors de:

• débrayer les lames (4.5) pour que le bip sonore s'interrompe;
• réduire le régime du moteur;

-mettre au point mort (N) 4.22 Transmission mécanique ou 4.32 Transmission hydrostatique) et s'arrêter; - enclencher le frein de stationnement sur les pentes; - extraire le levier (1 - si prévu) ou bien saisir la poignée postérieure (1a) et renverser le sac pour le vider; - refermer le bac de façon à ce qu'il reste fixé au crochet de fixation (2).

5.4.7 Vidage de la goulotte d'éjection

La tonte d'herbe très haute ou mouillée, associée à une vitesse d'avancement trop élevée, peut provoquer l'engorgement de la goulotte d'éjection. En cas d'engorgement, il faut:

• s'arrête, débraye les lames et coupe le contact;
• enlever le bac ou le pare-pierres;
• enlever l'herbe accumulée, en agissant depuis la partie de la bouche de sortie de la goulotte.

Attention!

Cette opération doit toujours être efficace.

terminée avec le moteur coupé.

5.4.8 Fin de la tonte

Après la tonte, débrayer les lames, réduire le nombre de tours du moteur et lever le plateau de coupe au maximum pour parcourir le trajet de retour.

5.4.9 Fin du travail

Arrête la machine, positionne le levier de l'accélérateur sur «LENT» et coupe le contact en positionnant la clé sur «ARRÊT».

Attention!

Pour éviter le retour de flamme, placer l'accélérateur sur « LENT » pendant 20 secondes avant de couper le contact.

retour de flamme, placer l'accélérateur sur « LENT » pendant 20 secondes avant de couper le contact.

Lorsque le moteur est à l'arrêt, fermer le robinet (1) d'essence (si prévu).

Attention!

Ne pas oublier d'enlever la clé de contact d'une machine sans surveillance!

Important

Pour préserver le chargement de la batterie, placez la machine en position de «MARCHE» ou alors «ALLUMÉ» pour que le moteur n'est pas en marche.

5.4.10 Nettoyage de la machine

Après chaque utilisation, nettoyer l'extérieur de la machine, vider son bac et le secouer pour le débarrasser de tout résidu d'herbe ou de terre.

Attention!

Vider toujours le bac et ne pas laisser de l'herbe coupée à l'intérieur d'un local.

conteneurs avec l'herbe coupée à l'intérieur d'un local.

Laver les éléments en plastique de la carrosserie à l'aide d'une éponge imbibée d'eau et de détergent; veiller à ne mouiller ni le moteur ni les composants de l'installation électrique ni la carte électronique située sous le tableau de bord.

Important

Ne jamais utiliser de lances à haute pression

ni de liquides agressifs pour laver la carrosserie et le moteur!

Attention!

Il faut éviter que des débris et des résidus

d'herbe sèche ne s'accumulent sur la partie supérieure du plateau de coupe, pour maintenir le niveau optimal d'efficacité et de sécurité de la machine.

Après chaque utilisation, procéder à un nettoyage soigné du plateau de coupe, pour enlever tous les résidus d'herbe ou débris.

Attention!

Pendant le nettoyage du plateau de coupe

porter des lunettes de protection, et éloigner de la zone environnante toutes les personnes et/ou les animaux.

a) Le lavage de l'intérieur du plateau de coupe et de la goulotte d'éjection doit être exécuté sur un sol résistant, avec :

• le bac ou le pare-chocs monté;
• l'opérateur assis;
• le plateau de coupe complètement baissé;
• le moteur en marche;
• le changement de vitesses au point mort;
• les lames embrayées.

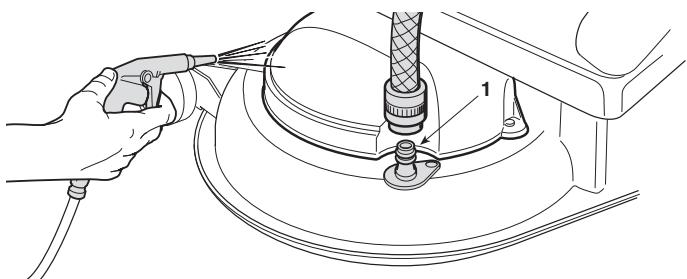

Relier alternativement un tuyau d'arrosage aux raccords prévus à cet effet (1) et faire couler l'eau pendant quelques minutes dans chacun, avec les lames en mouvement.

Important

Pour ne pas compromettre le fonctionnement

correct de l'embrayage électromagnétique :

• éviter que l'embrayage entre en contact avec de l'huile;
• ne pas diriger des jets d'eau sous pression directement sur le groupe embrayage;
• ne pas nettoyer l'embrayage avec de l'essence.

Enlever ensuite le bac de ramassage, le vider, le rincer et le ranger de telle sorte qu'il puisse secher rapidement.

b) Pour nettoyer la partie supérieure du plateau de coupe :

• abaisser complètement le plateau de coupe (position «1»);
• lancer un jet d'air comprimé à travers les ouvertures des protections droite et gauche.

5.4.11 Remisage et inactivité prolongée

En cas d'inactivité prolongée (plus d'un mois), détacher les câbles de la batterie et suivre les instructions contenues dans le manuel du moteur.

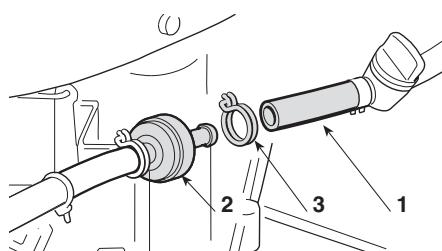

Vider le réservoir du carburant en détachant le tube (1) place à l'entrée

du filtre de l'essence (2), en recueillant le carburant dans un conteneur adapté.

Remettre le tube (1) en place en faisant attention à repositionner correctement le collier (3).

Ranger la machine dans un lieu sec, à l'abri des intempéries et, si possible, la recouvrir avec une bache (9.3).

Important

La batterie doit être conservée dans un lieu

frais et sec. Avant une longue période d'inactivité (plus d'un mois), toujours charger la batterie. Ensuite, avant de reprendre l'activité, procéder à la recharge (6.2.3).

À la reprise du travail, s'assurer qu'il n'y a pas de fuite d'essence provenant des tuyaux, du robinet et du carburateur.

5.4.12 Dispositif de protection de la carte

La carte électronique est munie d'une protection à rétablissement automatique qui coupe le circuit en cas d'anomalies dans l'installation électrique; cette intervention provoque l'arrêt du moteur et est signalée par l'extinction du voyant.

Le circuit se remet en marche automatiquement quelques secondes après; rechercher et éliminer les causes de l'anomalie afin d'éviter que le bip sonore se déclenche à nouveau.

Important

Pour éviter l'intervention de la protection:

• ne pas inverser les pôles de la batterie;
• ne pas utiliser la machine sans batterie, pour éviter d'abîmer le régulateur de charge
• Veiller à ne pas provoquer de courts-circuits.

5.5 Utilisation sur terrains en PENTE

Dans le respect des limites indiquées (max - 17%). Les pelouses en pente se tondent en montant et en descendant - jamais transversalement ; faire très attention aux changements de direction : les roues qui se trouvent en amont ne doivent

jamais rencontres d'obstacles (cailloux, branches, racines, etc.) susceptibles de faire glisser la machine sur les côtés, de la retourner ou d'entraîner une perte de contrôle du véhicule.

DANGER!

Réduire la vitesse avant tout

CHANGEMENT DE DIRECTION EN PENTE et ne pas oublier d'enclencher le frein de stationnement avant de laisser la machine à l'arrêt et sans surveillance.

DANGER!

Sur les terrains en pente, il faut partir en tant très attention pour éviter le cabrage de la vitesse d'avancement avant d'affronter en descente.

marche avant en faisant très attention pour éviter le cabrage de la machine. Réduire la vitesse d'avancement avant d'affronter une pente, surtout en descente.

DANGER!

Ne jamais passer la marche arrière, cela pourrait provoquer la perte de contrôle sur des terrains glissants.

réduire la vitesse : cela pourrait provoquer la perte de contrôle du véhicule, surtout sur des terrains glissants.

DANGER!

Ne jamais parcourir les descentes avec vitesse au point mort ou bien avec la friction

Passer toujours une vitesse basse avant de laisser la machine à l'arrêt et sans surveillance.

Transmission hydrostatique

• Parcourir les descentes sans actionner la pédale de la traction (4.32), afin d'exploiter l'effet freinant de la transmission hydrostatique quand la transmission n'est pas enclenchée.

Attention!

Si la machine doit être transportée sur un quai, utiliser des rampes d'accès ayant une largeur et une longueur adéquates. Chaque moteur éteint, sans conducteur, et en la, avec l'effort d'un nombre de personnes transport, fermer le robinet d'essence (si l'état de coupe, enclencher le frein de stationnement). Sécuriser la machine au moyen de sangles ou des chaînes.

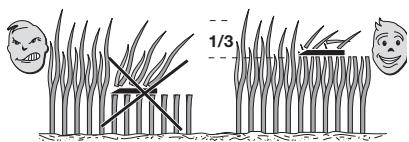

5.7 Quelques conseils pour GARDER une pelouse AYANT un BEL ASPECT

1. Pour garder une pelouse ayant un bel aspect, verte et souple, il faut la tondre régulièrement et sans traumatiser l'herbe. La pelouse peut être constituée d'herbes de typologies différentes. Si l'on tond la pelouse fréquemment, les herbes qui poussent le plus sont celles qui ont beaucoup de racines, qui forment une couverture herbeuse solide ; si au contraire on la tond moins fréquemment, il se développe des herbes hautes et sauvages (trèfle, marguerites, etc.).
2. Il est toujours préféable de tondre l'herbe quand la pelouse est bien sèche.
3. Les lames doivent être intègres et bien nent un jaunissement des pointes.
4. Le moteur doit être utilisé au maximum des tours, aussi bien pour assurer une tonte nette de l'herbe que pour obtenir une bonne pousseée de l'herbe coupée à travers la goulotte d'éjection.
5. La fréquence des tôtè è et l'autre l'herbe pousse trop.
6. èrement plus haut afin de réduire le dessèchement du terrain.
7. La hauteur optimale de l'herbe d'une pelouse bien soignée est d'environ 4-5 cm; à chaque coupe il est préférible de ne pas enlever plus d'un tiers de la hauteur totale. Lorsque l'herbe est très haute, il vaut mieux ellement réduite; passer la deuxième fois à la hauteur désirée.

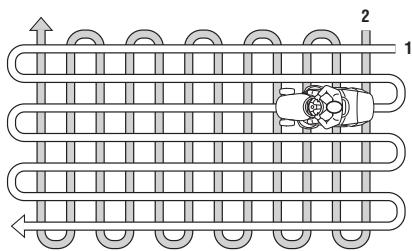

1. L'aspect de la pelouse sera meilleur si les tontes sont exécutées en les alternant dans les deux directions.
2. Si le moteur diminue les tours pendant la tonte de l'herbe ou que le plateau a tendance à s'obstruer, réduire la vitesse de déplacement car celle-ci peut être excessive par rapport aux conditions du gazon ; si le problème persiste, les couteaux ne sont pas assez aiguisés ou le profil des ailettes est déformé.
3. Faire très attention à proximité des buissons et des couronnes car ils pourraient endommager le parallélisme, le bord du plateau de coupe et les couteaux.

6. Entretien

Enlever la clé et suivre les instructions pour entamer tout nettoyage ou entretien.

Porter des vêtements appropriés et des gants de travail dans toutes les situations entrainant un risque pour les mains.

Attention!

Ne jamais utiliser la machine si certaines

de ses pièces sont usées ou endommagées. Les pièces en panne ou défectueuses doivent être remplacées et jamais réparées. N'utiliser que des pièces de rechange d'origine : l'utilisation de pièces de rechange non originales et/ou montées de manière incorrecte compromet la sécurité de la machine, peut provoquer des accidents ou des lésions personnelles et soulève le constructeur de toute obligation ou responsabilité.

Important

Ne jamais répandre les huiles usées, l'es

sence, les batteries ou tout autre produit susceptible de polluer l'environnement!

Attention!

Toutes les interventions de réglage et

d'entretien qui ne sont pas décrites dans ce manuel doivent être exécutées chez votre Revendeur ou dans un Centre spécifique disposant des connaissances et des équipements nécessaires pour que le travail soit exécuté correctement, en maintenant le niveau de sécurité de la machine à l'origine.

Les opérations exécutées dans des structures inadéquates ou par des personnes non qualifiées entraînent la déchéance de toutes les formes de garantie et de toute obligation ou responsabilité du Fabricant.

En particulier, vous devrez contacter immédiatement votre re-vendeur ou un centre spécialisé en cas d'irrégularités de fonctionnement

• du frein,
• de l'embrayage et de l'arrêt des lames,
• du branchement de la traction en marche avant ou arrêté.

6.2 Entretien ordinaire

Le but du tableau est de vous aider à maintenir votre machine efficace et sûre. Il rappelle les principales interventions et la périodicité prévue pour chacune d'elles.

Les cases sur le côté permettent de noter la date ou le nombre des heures de fonctionnement au cours desquelles on a effectué l'intervention.

Intervention	Heures	Exécutée (Date ou Heures)
1. MACHINE
Contrôle fixation et aiguisage lames 3)	25
Remplacement lames 3)	100
Contrôle couroie transmission 3)	25
Remplacement couroie transmission 2) 3)	-
Contrôle couroie commande lames 3)	25
Remplacement couroie commande lames 2) 3)	-
Contrôle et réglage traction 3)	25
Contrôle embarquage et frein lame 3)	25
Contrôle de toutes les fixations	25
Graissage général 4)	25

1. MOTEUR 1)

Remplacement huile moteur	......
Contrôle et nettoyage filtré à air	......
Remplacement filtré à air	......
Contrôle filtré essence	......
Remplacement filtré essence	......
Contrôle et nettoyage contacts bougie	......
Remplacement bougie	......

1) Consulter le manuel du moteur pour la liste complète et la périodicité. 2) Contacter votre Revendeur aux premiers signes de mauvais fonctionnement. 3) Opération qui doit être exécutée chez votre revendeur ou dans un centre spécialisé. 4) Le graissage général devrait également être effectué à chaque fois que l'on prévoit une longue période d'inactivité de la machine.

Important

Suivez les instructions continues dans le manuel.

manuel d'instructions du moteur.

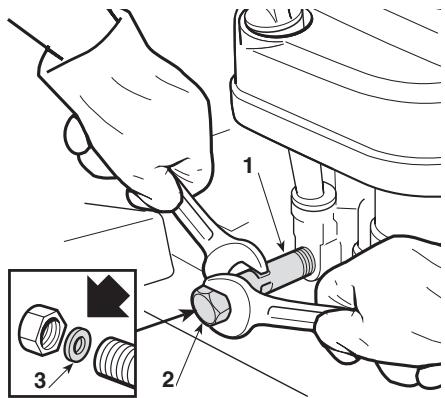

Pour vider l'huile du moteur, tenir immobile le tuyau de rallonge (1) et dévisser le bouchon de vidange (2).

En remontant le bouchon (2), faire attention à la position de la garniture interne (3) et serrer à fond, en l'empêchant de bouger, le tuyau de rallonge (1).

6.2.2 Axe arrêté

Il est constitué d'un groupe monobloc scellé et ne nécessite pas d'entretien; il est chargé de lubrifiant permanent, qui n'a pas besoin de remplacement ou d'appoint.

6.2.3 Batterie

Un entretien soigneux de la batterie est un élément essentiel pour garantir une longue durée de vie. La batterie de votre machine doit impérativement être chargée:

• avant d'utiliser la machine pour la première fois après l'avoir achetée;
• avant chaque période prolongée d'inactivité de la machine;
• avant de la mise en service après une période prolongée d'inactivité.

Lire et respecter attentivement la procédure de charge décrite dans le manuel accompagnant la batterie. Le non-respect de cette procédure ou le manque de charge peut provoquer des dommages irrémédiables aux éléments de la batterie.

Une batterie déchargée doit être rechargée au plus vite.

Important

La recharge doit être effectuée avec un appareil

recharge à tension constante. D'autres systèmes de recharge peuvent endommager irrémédiablement la batterie.

La machine est équipée d'un connecteur (1) pour la recharge. Celui-ci doit être branché au connecteur correspondant du chargeur de batteries de maintien prévu à cet effet "CB 01" ou alors "FIGHTER" fourni (si prévu) ou disponible sur demande (9.2).

Important

Ce connecteur ne doit être utilisé que pour

brancher le chargeur de batteries de maintien "CB01" ou alors "FIGHTER". Pour son utilisation:

• suivre les indications reportées dans les instructions d'utilisation correspondantes;
• suivre les indications reportées dans le manuel de la batterie.

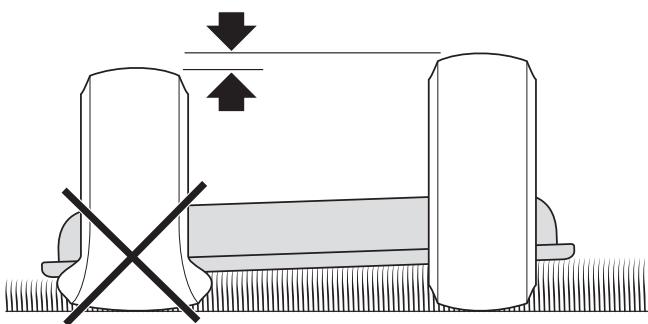

6.3.1 Alignement du plateau de coupe

Pour tander une pelouse de manière uniforme et diminuer les vibrations, il est essentiel que le plateau soit bien réglé.

En cas de coupe irrégulière, contrôler la pression des pneus.

Si cela ne suffit pas pour obtenir une tonte uniforme, contacter votre Revendeur pour effectuer les contrôles nécessaires et pour régler l'alignement du plateau de coupe.

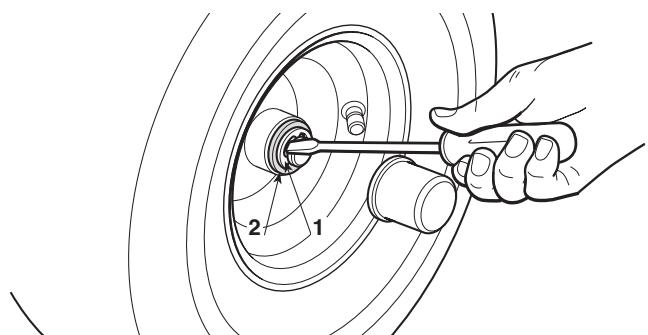

6.3.2 Remplacement des roues

Placer la machine sur une surface plane, poser des cales sous l'une des pièces portantes du cadre, du côté de la roue à changer.

Les roues sont maintenues par un clip élastique (1) qui s'enlève à l'aide d'un tournevis.

Remarque

En cas de remplacement d'une ou des deux

roues arrière, s'assurer qu'elles sont du même diamètre, puis contrôle le réglage du parallélisme du plateau de coupe afin d'éviter une tonte irrégulière.

Important

Avant de remonter une roue, enduire l'axe de

graisse. Replacer soigneusement le clip élastique (1) et la rondelle de protection (2).

6.3.3 Réparation ou remplacement des pneus

Les pneus sont du type «Tubeless»; par conséquent, seul un réparateur professionnel peut remplaner un pneu ou réparer un pneu crevé, selon les modalités requises pour ce type de pneu.

6.3.4 Remplacement des lampes (si prévues)

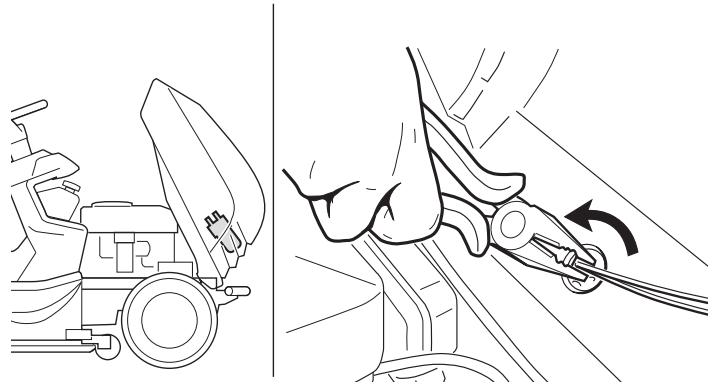

Les lampes (18W) à bayonnette sont montées dans le porte-lampe ; pour extraire le porte-lampe, utiliser une pince et le faire tourner dans le sens contraire aux aiguilles d'une montre.

6.3.5 Remplacement d'un fusible

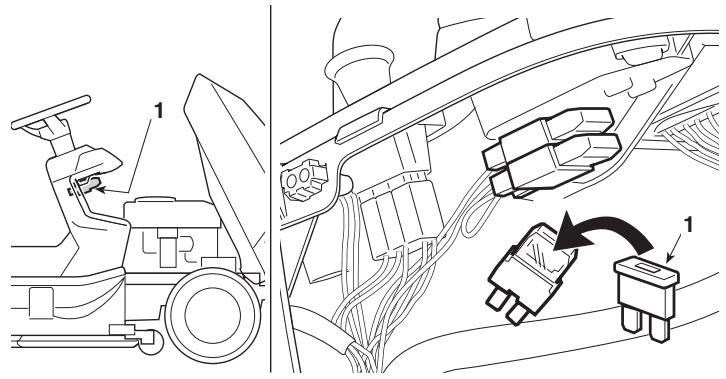

Différents fusibles (1), de portée différente, sont prévus sur la machine. Leurs fonctions et caractéristiques sont les suivantes :

• Fusible de 10A = pour protéger les circuits généraux et de puissance de la carte électronique, dont l'intervention provoque l'arrêt de la machine.
• Fusible de 25 A = pour protéger le circuit de rechargement, dont l'intervention se manifeste avec une perte progressive de la charge de la batterie et donc des difficultés au démarrage.

Le débit du fusible est indiqué sur le même fusible.

Important

Un fusible grillé doit toujours être remplacé par

un de même type et de même intensité; ne jamais remplacer le fusible par un fusible d'intensité différente.

Dans l'impossibilité d'éliminer les causes d'intervention, contacter votre Revendeur.

6.3.6 Démontage, remplacement et remontage des lames

ATTENTION! Les lames.

Porter des gants de travail pour manipuler

ATTENTION!

Remplacer toujours les lames endommajais tenter de les réparer! UTILISERMES ORIGINALES MARQUÉES ▲!

Sur cette machine il est prévu d'employer des lames portant le code:

82004358/0 - 82004359/0

82004360/0 - 82004361/0

Important

Il faut toujours replacer les lames en groupe

de 2, spécialement en cas de différences d'usure sensibles entre l'une et l'autre.

7. Protection de l'environnement

La protection de l'environnement doit être un aspect important et prioritaire pour l'emploi de la machine, au profit de la société civile et de l'environnement où nous vivons.

• Eviter de déranger le voisinage.
• Suivre scrupuleusement les normes locales pour l'élimination des déchets après la coupe.
• Suivre scrupuleusement les normes locales pour l'élimination des emballages, des huiles, de l'essence, des batteries, des filtres, des parties déteriorées ou de tout élément ayant un fort impact sur l'environnement. Ces déchets ne doivent pas être jetés dans les ordures, mais ils doivent être séparés et apportés dans les centres de collecte prévus, qui procéderont au recyclage des matériaux.
• Au moment de la mise hors service, ne pas abandonner la machine dans l'environnement, mais la livrer à un centre de collecte, suivant les normes locales en vigueur.

PROBLÈME	CAUSE PROBABLE	SOLUTION
1. Avec la clé sur «MARCHE», le voyant reste éteint	Intervention de la protection de la carte électronique à cause de:	Méttre la clé sur «ARRÊT» et chercher les causes de la panne:
	- batterie mal branchée	- vérifier les branchements (3.4)
	- inversion de polarité de la batterie	- vérifier les branchements (3.4)
	- batterie complètement déchargée	- recharger la batterie (6.2.3)
	- fusible grillé	- replacer le fusible (10 A) (6.3.5)
	- carte mouillée	- essayer avec de l'air tiède
2. Avec la clé sur «DÉMARRAGE», le voyageant clignote et le démarre ne tourne pas	- absence d'autorisation au démarrage	- contrôle que les conditions d'autorisation sont respectées (5.2.a)
3. Avec la clé sur «DÉMARRAGE», le voyageant ou le tableau de bord s'allument, mais le démarre ne tourne pas	- batterie insuffisamment chargée	- recharger la batterie (6.2.3)
	- mauvais fonctionnement du relais de démarrage	- contacter votre Revendeur
4. Avec la clé sur «DÉMARRAGE», le démarre tourne, mais le moteur ne démarre pas	- batterie insuffisamment chargée	- recharger la batterie (6.2.3)
	- l'essence n'arrive pas	- vérifier le niveau dans le réservoir (5.3.3)
		- ouvr le robinet (si prévu) (5.4.1)
	- défaut d'allumage	- vérifier le filtre à essence
		- vérifier la fixation du capuchon de la bougie
		- vérifier la propriété et la distance correcte entre les électrodes
5. Démarrage difficile ou fonctionnement irrégulier du moteur	- problèmes de carburation	- nettoyer ou replacer le filtre à air
		- vider le réservoir etmettre de l'essence fraîche
		- contrôle et éventuellesment replacer le filtre à essence
6. Baisse de rendement du moteur pendant la tonte	- vitesse d'avancement elevée par rapport à la hauteur de tonte	- réduire la vitesse d'avancement et/ou relever la hauteur de tonte (5.4.5)
7. Le moteur s'accête pendant le travail	- intervention des dispositifs de sécurité	- contrôle que les conditions d'autorisation sont respectées (5.2.b)
8. Les lames ne s'enclenchent pas, ou ne s'accêtent pas immédiatement dés qu'on les débraie	- problèmes au système d'embrayage	- contacter votre Revendeur
9. Tonte irrégulière et ramassage insuffisant	- plateau de coupe non parallèle au terrain	- contrôler la pression des pneus (▶ 5.3.2) - rétablit l'alignement du plateau par rapport au terrain (▶ 6.3.1)
	- inefficacité des lames	- contacter votre Revendeur
	- vitesse d'avancement élevée par rapport à la hauteur de l'herbe à couper	- réduire la vitesse d'avancement et/ou soulever le plateau de coupe (▶ 5.4.5) - attendre que l'herbe soit sèche
	- engagement de la goulotte	- enlever le bac et vider la goulotte (▶ 5.4.7)
10. Vibration anormale pendant le fonctionnement	- le plateau de coupe est plein d'herbe	- nettoyer le plateau de coupe (▶ 5.4.8)
	- les lames sont désquilibrées ou desserrées	- contacter votre Revendeur
	- fixations desserrées	- vérifier et serrer les vis de fixation du moteur et du cadre
11. Freinage non sûr, ou inefficace	- frein pas correctement réglé	- contacter votre Revendeur
12. Marche irrégulière, faible traction en montée, ou tendance de la machine à se cabrer	- problèmes de la courroie ou du dispositif d'embrayage	- contacter votre Revendeur
13. En actionnant la pédale de la traction lorsque le moteur est en marche, la machine ne se déplace pas (dans les modèles à transmission hydrostatique)	- levier de déblocage en position «B»	- le replacer sur «A» (▶ 4.33)

Si les inconvénients persistent après qu'on a exécuté les opérations décrites ci-dessus, contacter le Revendeur.

Attention!

Ne jamais tenter d'effectuer des réparations compliquées sans avoir les moyens et les connaissances techniques.

nécessaires. Toute intervention mal exécutée entraîne automatiquement la perte de la Garantie et, dans ce cas, le Fabricant décline

toute responsabilité.

À utiliser à la place du bac lorsque l'herbe n'est pas recueillie.

2. Chargeur de batteries de maintien "CB01" ou alors "FIGHTER

Il permet de maintenir en bon état la batterie pendant les périodes d'inactivité de la machine en assurant un niveau de charge optimal et donc une durée de vie prolongée de la batterie.

3. KIT remorquage

Assure le remorquage.

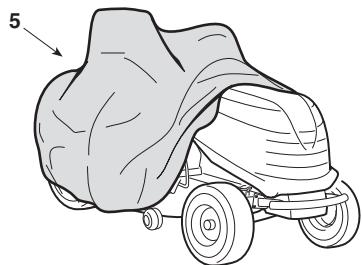

5. BACHE de protection

Protège la machine de la poussière quand elle n'est pas utilisée.

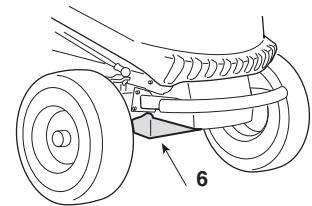

6. KIT Contrepoids frontaux

Ils améliorent la stabilité avant de la machine, notamment lorsque cette dernière est utilisée sur des terrains en pente.

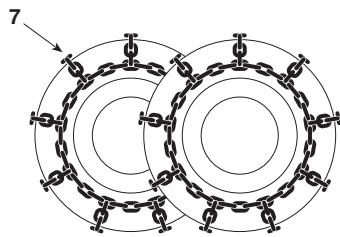

7. Châines à NEIGE

Elles améliorent l'adhérence des roues arrière sur les terrains enneigés, et permettent d'utiliser les équipements chasse-neige.

4. KIT pare-pierres

À utiliser à la place du bac lorsque l'herbe n'est pas récapucérée.

1. CHASSE NEIGE à LAME

Pour pelleter la neige et l'accumuler sur le côté.

2. Remorque

Pour le transport d'outils ou d'autres objets, dans les limites permises de chargement.

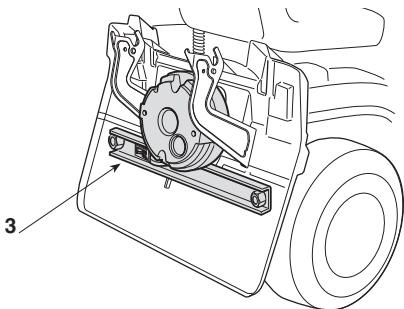

3. KIT de poids postérieur

Ce kit est indispensable pour maintenir la stabilité de la machine quand on utilise les équipements supplémentaires antérieurs.

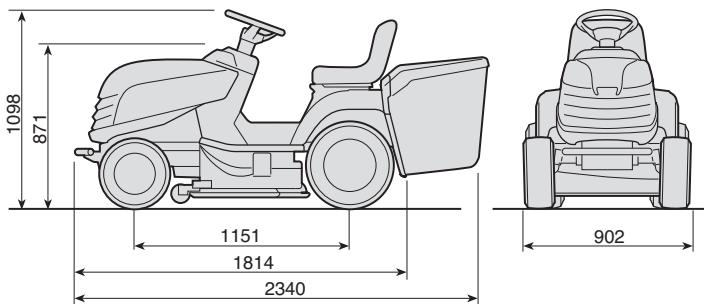

11. Caractéristiques techniques

Installation électrique 12V

Batterie 18 Ah

Pneus avant 13 x 5.00-6

ou alors 15x5.00-6

Pneus d'arrêt 18 x 8.50-8

ou alors 18 x 6.50-8

Pression de gonflage avant

des pneus 13 x 5.00-6 1.5 bar

des pneus 15 x 5.00-6 1.0 bar

Pression de gonflage arrière 1.2 bar

Poids total de 180 à 187 kg

Diamètre interne de braquage

(diamètre minimum d'herbe non tondue)

Hauteur de coupe de 3 à 8,5 cm

Largeur de coupe 83 cm

Transmission mécanique

Vitesse de déplacement (indicative) à 3000 min⁻¹:

en 1ère 2,2 km/h

en 2eme 3,8 km/h

en 3ème 5,8 km/h

en 4ème 6,4 km/h

en 5ème 9,7 km/h

en Marche arrière 2,8 km/h

Transmission hydrostatique

Vitesse de déplacement (indicative) à 3000 min⁻¹:

en Marche avant de 0 à 8,8 km/h

en Marche arrière de 0 à 3,8 km/h

Valeurs maximales de bruit et de vibrations		MP 84C
Niveau de pression acoustique à l'oreille de l'opérateur(en référence à la norme 81/1051/CEE)	db(A)	85,4
- Incertitude de la mesure (2006/42/CE)	db(A)	1,1
Niveau de puissance acoustique mesuré (en référence à la directive 2000/14/CE, 2005/88/CE)	db(A)	99,6
- Incertitude de la mesure (2006/42/CE)	db(A)	0,3
Niveau de puissance acoustique garanti (en référence à la directive 2000/14/CE, 2005/88/CE)	db(A)	100
Niveau de vibrations(en référence à la norme EN 1032)	m/s2	0,68
- Incertitude de la mesure (2006/42/CE)	m/s2	0,3
