Type de produit	Hotte de cuisine
Marque	SMEG
Modèle	KQ45X-1
Largeur (encombrement)	45 cm
Distance de sécurité minimale	650 mm au-dessus de la plaque de cuisson
Alimentation électrique	220-240 V ~ 50/60 Hz
Nombre de vitesses moteur	3 vitesses normales + 1 vitesse intensive (10 min)
Éclairage	Lampe halogène 20 W
Type d'évacuation	Aspirante (extraction) ou filtrante (recyclage)
Diamètre de tuyau d'évacuation	120 ou 150 mm
Filtres à graisse	Métalliques, lavables au lave-vaisselle
Filtres à charbon actif	Non régénérables, à remplacer tous les 4 mois (environ)
Signal de saturation des filtres	LED allumées fixes (graisse) ou clignotantes (charbon)
Arrêt automatique différé	Oui, 30 minutes
Télécommande	Optionnelle, activation par touche T2 (5 s)
Matériau du panneau de commande	Confort Panel, nettoyable avec chiffon humide
Dimensions (approx.)	Largeur 45 cm, profondeur et hauteur variables selon installation
Poids net	Non spécifié dans la notice
Classe de protection électrique	Classe I (mise à la terre obligatoire)
Accessoires fournis	Tuyau PVC, grille orientable, flasque de raccord 120/150 mm, bouchon, chevilles, vis

FOIRE AUX QUESTIONS - KQ45X-1 SMEG

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance de sécurité minimale est de 650 mm. Certains modèles peuvent être installés plus bas : consultez les sections « Encombrement » et « Installation » de la notice.

Puis-je utiliser la hotte en mode recyclage ?

Oui, la hotte peut fonctionner en version filtrante. Vous devez installer des filtres à charbon actif (non fournis) et vous assurer que la grille orientable et le tuyau PVC sont en place. L'air est recyclé dans la pièce.

Comment nettoyer les filtres à graisse métalliques ?

Les filtres à graisse peuvent être lavés au lave-vaisselle ou à la main avec un détergent neutre. Ils doivent être nettoyés au moins tous les 2 mois, ou lorsque les LED clignotent (signal de saturation). Laissez-les sécher avant de les remettre.

Quand dois-je remplacer les filtres à charbon actif ?

Les filtres à charbon actif ne sont pas régénérables et doivent être remplacés tous les 4 mois environ, ou lorsque les LED clignotent rapidement (signal de saturation). Pour activer l'alarme, appuyez sur la touche T4 pendant 5 secondes.

Comment réinitialiser le signal de saturation des filtres ?

Appuyez sur la touche T1 pendant environ 2 secondes lorsque toutes les charges (moteur et éclairage) sont éteintes. Toutes les LED s'éteignent et le compteur est remis à zéro.

Comment remplacer la lampe halogène ?

Débranchez l'appareil. Retirez les deux vis du support éclairage, extrayez la lampe défectueuse et remplacez-la par une lampe halogène 20 W de mêmes caractéristiques. Assurez-vous que les fiches sont bien insérées dans la douille. Remontez le support.

La hotte a un arrêt automatique différé ?

Oui, appuyez sur la touche T4 pendant environ 2 secondes pour activer l'arrêt différé de 30 minutes. La LED correspondante s'allume. Le moteur et l'éclairage s'éteindront automatiquement après ce délai.

Puis-je utiliser une télécommande ?

Oui, une télécommande (non fournie) peut être utilisée. Pour l'activer, appuyez sur la touche T2 pendant 5 secondes (toutes charges éteintes). Un double clignotement des LED confirme l'activation. Répétez pour désactiver.

Comment installer la hotte en version aspirante (extraction) ?

Connectez la hotte à un conduit d'évacuation (diamètre 120 ou 150 mm) à l'aide d'un tuyau rigide ou flexible. L'air peut être évacué par le haut ou par l'arrière. Suivez les schémas de perçage fournis dans la notice pour la sortie arrière.

Que faire si le cordon d'alimentation est endommagé ?

Ne l'utilisez pas. Faites-le remplacer par le constructeur ou le service après-vente pour éviter tout risque d'électrocution.

MODE D'EMPLOI KQ45X-1 SMEG

Manuel d'Instructions

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

Installation

• Le fabricant ne désigne aucune responsabilité en cas de dommage du à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la première Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion telles que (chaudière, cheminée, etc...).
• Si vous utilisez des produits qui ne fonctionnent pas à l'électricité dans la pièce où est installée la hotte (par exemple : des produits fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur. Pour un emploi correct et sans risque, la dépression maximum dans la pièce ne doit pas dépasser 0,04 mbar.
• En cas d'endommagement du cordon d'alimentation, faites-le remplacer par le constructeur ou par le service après-vente, afin de prévenir tout risque.

Utilisation

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à une intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• « ATTENTION : Les parties accessibles peuvent devenir très chaudes si utilisées avec des produits de cuisson. »

Entretien

• Avant de procéder à toute opération d'entretien, débrancher la hote en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps des filtres, à la cadence conseillée (Risque d'incendie).
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détergent liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet managerial. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, son service d'élimination des déchets managerial ou le magasin où vous avez acheté le produit.

Encombrement

Composants

Réf.	Q.té	Composants du Produit
1	1	Corps de la Hotte complenant: Commandes, Éclairage, Groupe Ventilateur, Filtres, Cheminée Inférieure.
7	1	Tuyau en PVC (Installé)
8	1	Grille orientable(Installée)
9	1	Flasque de Raccord Ø 150-120 mm
10	1	Bouchon

Réf. Qté Composants d'Installation

11a 2 Chevilles SB 12/10

Q. te Documentation

1 Manuel d'Instructions

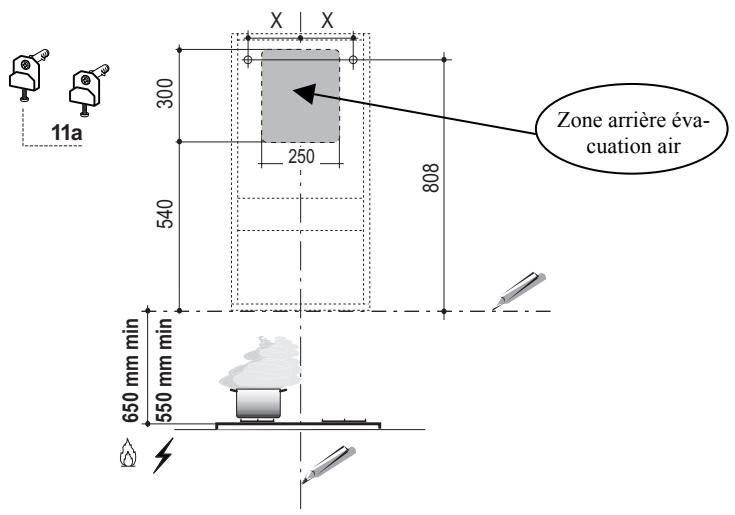

Perçage de la paroi

Si on souhaite connecter la hotte dans la version aspirante, en faisant sortir le tuyau sur la partie arrière, il ne faut pas oublier que le trou d'évacuation de l'air doit être réalisé en suivant les indications reportées ci-après dans le dessin.

Type de Hote X	45	60	90
	180	240	390

En cas d'installation de la hotte en version filtrante, prendre en considération le fait qu'il faudra laisser au moins 8-10 cm entre la hotte et le plafond ou toute autre limite supérieure (étagère).

Marquer sur la paroi:

• une ligne Verticale jusqu'au plafond ou à la limite supérieure, au milieu de la zone prévue pour le montage de la Hotte;
• une ligne horizontale à: (650-550) mm min. sur les plaques de cuisson;
• Marquer comme indiqué un point de référence à 808 mm sur la ligne horizontale de référence et à X mm (X = voir tableau dans l'illustration) à droite de la ligne verticale de référence.
• Répéter cette opération sur le côté opposé, en vérifier le nivellement de celui-ci.
• Percer 12mm les points marqués.
• Insérer les chevilles avec vis et bride 11a dans les trous, puis visser.
• Régler les deux vis Vr, des brides 11a, sans les visser à fond.
• Accrocher le corps de la hotte aux 2 brides 11a.
• Ouvrir le Confort Pannel en le tirant, retirer les Filtres, l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Depuis l'intérieur du corps de la hotte, intervenir sur les Vis Vr pour effectuer le nivellement du corps de la hotte.

SORTIE D'evacuation de l'air version aspirante

Pour l'installation en Version Aspirante, connecter la Hotte à la conduite d'évacuation au moyen d'un tuyau rigide ou flexible de 0 150 ou 120 mm, dont le choix sera laissé à l'installateur. Le tuyau peut sortir aussi bien depuis la partie supérieure que depuis l'arête de la hotte.

Avant d'effectuer les connexions d'aspiration, il faut retirer, si cela n'a pas encore été fait, la grille orientable 8 et le tuyau en pvc 7. La flasque de raccord 9 doit être retirée uniquement pour effectuer les connexions de 150.

SORTIE arrière

• Nous rappelons que pour percer le trou d'évacuation, il faut suivre le schéma reporté dans le paragraphe relatif au perçage de la paroi.
• Dégager le trou de sortie arrêté à l'aide d'une pince.
• Pour la connexion avec un tuyau de 120 mm, insérer la Flasque de raccord 9 sur la Sortie du Corps de la Hotte.
• Fixer le tuyau au moyen de colliers serre-tube appropriés. Le matériel nécessaire n'est pas fourni avec l'appareil.
• Retirer les éventuels Filtres Anti-odeur au Charbon actif.
• Fixer le Bouchon 10 sur la Sortie Supérieure de la Hotte au moyen des Vis fournies avec l'appareil.

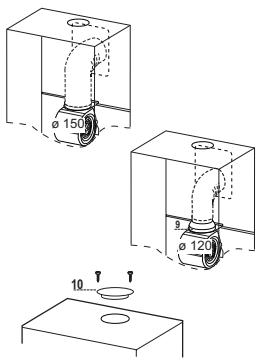

SORTIE supérieure

• Pour la connexion avec tuyau de 120 mm, insérer la Flasque de raccord 9 sur la Sortie du Corps de la Hotte.
• Retirer la partie centrale du Bouchon 10 à l'aide d'une pince et fixer celui-ci sur la Sortie Supérieure de la Hotte au moyen des Vis fournies avec l'appareil.
• Fixer le tuyau au moyen de colliers serre-tube appropriés. Le matériel nécessaire n'est pas fourni avec l'appareil.
• Retirer les éventuels Filtres Anti-odeur au Charbon actif.

Évacuation de l'air version filtrante

• Si les composants pour la version filtrante ont été retirés, les remettre en place.
• Insérer le tuyau en PVC 7 sur la Flèche.
• Revisser la Grille orientable 8 sur la sortie d'évacuation de l'air, en veillant à ce qu'elle soit positionnée correctement sur le tuyau.
• S'assurer que les Filtres anti-odeur au Charbon actif soient opsis.

Branchement electrique

• Brancher la hotte sur le secteur en intercalant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm.
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

Tableau des commandes

Touche	Fonction	Led
L	Branché/débranche l'éclairage.	-
	L'appui sur la touche pendant environ 2 secondes, branche/débranche l'éclairage à faible intensité.	-
T1	Démarre/coupe le moteur d'aspiration en première vitesse.	Allumée.
	L'appui sur la touche pendant environ 2 secondes, lorsque toutes les charges sont éteintes (Moteur+ Éclairage), effectue le reset des filtres et toutes les ledssallumées s'éteignent.	Après 100 heures de travail, toutes les ledss(L1-L2-L3-L4)s'allument et restent allumées pour signaler la saturation des filtres àGRAISSÉmetalliques.Après 200 heures de travail toutes les ledss(L1-L2-L3-L4)s'allument en clignotant pour signaler la saturation des filtres àcharbon actif.
T2	Démarre le moteur d'aspiration en deuxième vitesse.	Allumée.
	L'appui sur la touche pendant 5 secondes, lorsquétoutes les charges sont éteintes (Moteur+Éclairage), valider/invalide la télécommande.	2 clignotements Télokomande activée1 clignotement Télokomande désactivée
T3	Démarre le moteur d'aspiration en troisième vitesse.	Allumée.
	L'appui sur la touche pendant environ 2 secondes, active la vitesse intensive, cette vitesse est temporisée à 10 minutes, après ce délambda le système returné à la vitesse précessément programmée.
T4	L'appui sur la touche pendant environ 2 secondes, active l'extinction automatique différée de 30' (Moteur+Éclairage).	Allumée.
	L'appui sur la touche pendant environ 5 secondes, branche/débranche l'alarme des filtres à charbon actif.	2 clignotements des ledss(L1-L2-L3)Alarmé Filtre Activée.1 clignotement des ledss(L1-L2-L3)Alarmé Filtre Désactivée.

Nettoyage des confort panel

• Ouvrir le Confort Panel, en tirant ce dernier.
• Décrocher le panneau du corps de la hotte, en faisant coulisser le levier du goujon de fixation spécialement prévu.
• En aucun cas, le panneau ne doit être lavé au lave-vaisselle.
• Le nettoyer à l'extérieur à l'aide d'un chiffon humide et d'un détergent liquide neutre.
• Le nettoyer également à l'intérieur, en utilisant un chiffon humide et un détergent neutre; ne pas utiliser des chiffons ou des éponges mouillées, ni des jets d'eau; ne pas utiliser des substances abrasives.
• Lorsque l'opération est achevée, accrocher à nouveau le panneau sur le corps de la hotte, puis le refermer, en tournant le bouton dans le sens inverse par rapport à l'ouverture.

Filtres à graisse métalliques

Ils peuvent être lavés au lave-vaisselle et ils doivent être lavés quand toutes les LEDS des commandes sont allumées de manière fixe ou au moins tous les 2 mois ou plus fréquemment en cas d'utilisation particulièrement intensive;

Remise à zéro du signal d'alarme

• Appuyer sur la touche T1 (Voir paragraphe utilisation).

Nettoyage des filtres

• Tirer sur les panneaux comport pour les ouvrir.
• Retirer les filtres un à la fois en les poussant vers la partie postérieure du groupe tout en tirant en même temps vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter
• Les remonter en faisant attention à maintenir la poignée vers la partie visible externe.
• Refermer les panneaux comport.

• Il n'est ni livrable ni régénérable : il doit donc être remplacé quand toutes les leds des commandes clignotent ou au moins tous les 4 mois.

Activation du signal d'alarme

• Dans les hottes en version filtrante, activer la signalisation d'alarme saturation filtres au moment de l'installation ou par la suite.
• Appuyer sur la touche Delay (T4) du clavier pendant 5 secondes pour les afficher :
• 2 clignotements leds (L1-L2-L3)- Alarme saturation fille a charbon actif ACTIVEE
• 1 clignotement leds (L1-L2-L3)- Alarme saturation fille a charbon actif DESACTIVEE.

Remise à zéro du signal d'alarme

• Appuyer sur la touche T1 (Voir paragraphe utilisation).

Remplacement du filtre

• Tirer sur les panneaux comport pour les ouvrir.
• Retirer les filtres à graisse métalliques.
• Retirer les filtres anti-odeur à charbon actif saturés, comme indiqué (A).
• Monter les nouveaux filtres, comme indiqué (B).
• Remonter les filtres à graisse métalliques.
• Refermer les panneaux comport.

Lampe halogène de 20 w.

• Retirer les 2 Vis qui fixent le Support éclairage et ôter ce dernier de la Hotte.
• Extraire la Lampe du Support.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la douille.
• Remonter le Support en le fixant à l'aide des deux Vis précédemment retirées.
