ZKDW24 - Lave-vaisselle ZANKER - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Lave-vaisselle encastrable
Capacité	12 couverts
Dimensions approximatives	60 cm (largeur) x 85 cm (hauteur) x 60 cm (profondeur)
Poids	Environ 45 kg
Alimentation électrique	230 V, 50 Hz
Consommation d'eau	9 litres par cycle
Classe énergétique	A+
Fonctions principales	Programmes de lavage variés, option de séchage, démarrage différé
Entretien et nettoyage	Filtres à nettoyer régulièrement, utilisation de détergents adaptés
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, facilité d'accès aux composants internes
Sécurité	Système de sécurité anti-débordement, verrouillage de porte pendant le fonctionnement
Compatibilités	Compatible avec les détergents standards pour lave-vaisselle
Garantie	2 ans

FOIRE AUX QUESTIONS - ZKDW24 ZANKER

Comment réinitialiser le ZANKER ZKDW24?

Pour réinitialiser votre ZANKER ZKDW24, débranchez l'appareil pendant 5 minutes, puis rebranchez-le.

Que faire si le ZANKER ZKDW24 ne démarre pas?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le couvercle est bien fermé.

Pourquoi le ZANKER ZKDW24 fait-il du bruit pendant le fonctionnement?

Un bruit inhabituel peut être dû à des objets bloqués dans le filtre ou le moteur. Vérifiez et nettoyez ces composants.

Comment nettoyer les filtres du ZANKER ZKDW24?

Retirez les filtres, rincez-les à l'eau tiède et laissez-les sécher complètement avant de les remettre en place.

Que faire si le ZANKER ZKDW24 ne lave pas correctement?

Vérifiez le niveau de détergent, assurez-vous que la charge n'est pas trop importante et que les bras gicleurs ne sont pas obstrués.

Comment résoudre un code d'erreur sur le ZANKER ZKDW24?

Consultez le manuel d'utilisation pour le code d'erreur spécifique. Généralement, éteindre et rallumer l'appareil peut résoudre le problème.

Quelle est la durée normale d'un cycle de lavage sur le ZANKER ZKDW24?

La durée d'un cycle de lavage peut varier de 1 à 2 heures selon le programme choisi.

Comment éviter les mauvaises odeurs dans le ZANKER ZKDW24?

Nettoyez régulièrement les filtres et laissez la porte légèrement ouverte après chaque utilisation pour permettre une bonne circulation de l'air.

MODE D'EMPLOI ZKDW24 ZANKER

(partie 1)

page 11

Protection de l'environnement 12

Comment économiser de l'énergie, tout en respectant l'environnement 12

Avant d'utiliser le lave-vaiselle pour la première fois 13

L'adoucisseur d'eau 13

Réglage de l'adoucisseur 13

Remplissage du réservoir de sel 13

Le produit de rechange 14

Le produit de lavage 16

Entretien et nettoyage 18

Nettoyage des filtres 18

En cas d'absence prolongée 18

Précautions contre le gel 18

Déplacement de l'ordinateur 18

En cas d'anomalie de fonctionnement... 19

Plaque signalétique 20

Service clientèle 20

Emplacement 21

Raccordement d'eau 21

Évacuation d'eau 21

Raccordement électrique 22

Avertissements importants

Conservez cette notice d'utilisation avec l'appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant.

Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Installation

• Vérifiez que l'appareil n'ait pas subi de dégâts pendant le transport. Ne branchez jamais un appareil endommagé. Si votre lave-vaisse est endommagé, adressez-vous à votre revendeur.
• Pour des raisons de sécurité, vous ne devez ni ALTERER ni modifier les caractéristiques de votre lave-vaisse.
• Ne confiez les travaux hydrauliques et électriques nécessaires à l'installation de l'appareil qu'à un plombier et un électricien qualifiés. Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le cable d'alimentation ou sur les tuyaux d'arrivée et de vidange.
• Les parois du lave-vaiselle ne doivent être en aucun cas percées, pour éviter d'endommager les composants hydrauliques positionnés entre la cuve et les parois.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
• Avant de procéder au branchement de votre appareil, lisez attentivement les instructions figurant au chapitre "Raccordement électrique".
• Cet appareil est lourd. Faites attention lors de son déplacement.

Sécurité des enfants

• Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• Les emballages peuvent être dangereux pour les enfants, qui risquent de s'asphyxier! Il faut donc garder les emballages hors de la portée des enfants.
• L'eau qui se trouve dans votre lave-vaiselle ne doit pas ê n de ne pas verser ces résidus caustiques sur la peau ou de ne pas en avaler, pour éviter tout risque d'étouffement.
• Gardez les produits de lavage dans un endroit sûr, hors de la portée des enfants.

Le produit de lavage pour lave-vaisselle est dangereux!

Le produit de lavage est très corrosif; tout accident provoqué par ce détergent doit impérativement faire l'objet d'un appel à votre centre antipoison régional et à un médecin.

Si quelqu'un a avalé du produit de lavage pour lave-vaiselle, il faut immédiatement contacter le centre antipoison régional et un médecin.

En cas de projection de produit de lavage dans les yeux, baignez abondamment à l'eau en attendant l'intervention du médecin.

Veillez à ranger ce produit dans un endroit sec, hors de portée des enfants.

Ne laissez jamais la porte ouverte lorsque l'appareil contient du détergent.

Nous vous recommandons de remplir le réservoir de produit de lavage juste avant de démarrer un programme.

Utilisation

• Les ustensiles qui ont été en contact avec de l'essence, peinture, débris d'acier ou de fer, produits chimiques corrosifs, acides ou alcalins ne doivent pas être lavés dans votre appareil.
• Évitez dans la mesure du possible d'ouvrir la porte du lave-vaisselle lors de son fonctionnement, en particulier au cours des phases de chauffe : car il en sort alors de la vapeur brûlante ou de l'eau chaude pourrait vous éclabousser. Le lave-vaisselle est équipé d'un dispositif de sécurité qui, en cas d'ouverture de la porte, bloque immédiatement le fonctionnement de l'appareil.
• N'utilisez que des produits (sel, détergents, rinçage, etc.) spécifiques pour lave-vaisselle.
• Fermez toujours la porte après avoir chargé ou sorti la vaisselle. Une porte ouverte représente toujours un danger.
• Ne vous appuyez pas ou ne vous asseyez pas sur la porte ouverte du lave-vaisse.
• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'eau.
• Voiture appareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.
• Débranche l'appareil avant toute intervention technique.
• Évitez de placer votre lave-vaiselle à proximité immédiate d'un appareil de cuisson ou de chauffage (cuisinière par exemple) ceci afin d'éviter tout risque de dommages dus à la chaleur.
• N'introduisez pas dans votre lave-vaiselle d'articles qui ne sont pas certifiés pour le lavage en machine, tels que couverts à manche en bois, en came, en ivoire, en argent, porcelaine décorée de motifs fragiles, objets en bois ou en plastique, etc.
• Si vous avez retirée une pièce de vaisselle de la machine avant la fin du programme de lavage, il est très important de la rincer soigneusement à l'eau courante pour éliminer les restes éventuels de produit de lavage.
• En cas de panne, n'essayez jamais de réparer votre appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages ou de graves dérangements.
• Faites particulièrement attention lorsqu vous nettoyez votre appareil : des extrémités métalliques peuvent occasionner des blessures.

Protection de l'environnement

Nos lave-vaisselle ont besoin d'un emballage très sûr pour le transport, bien que l'on essaie de le limiter au minimum indispensable.

Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et peuvent être réutilisés. Les parties en carton sont faites en papier recyclé et les parties en bois n'ont pas subi de traitement particulier.

Les matières plastiques sont marquées de la façon suivante:

pour le polyéthylène ; pour les feuilles d'emballage, par exemple. pour le polystyrène ; pour les parties servant de rembourrage, par exemple (surtout sans CFC). pour le polyoxyméthylène ; pour les pinces en plastique, par exemple.

Grâce au recyclage et à la réutilisation des matériaux d'emballage, il est possible d'économiser des matières premières et de réduire le volume des déchets.

Déposez les parties de l'emballage dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'elle puisse être récapurées et recyclées.

Si vous procédez à la mise à la casse de votre ancien appareil, mettez hors d'usage ce qui pourrait représenter un danger.

Attention! En jouant, les enfants risquent de s'enfermer (et de s'asphyxier) dans le lave-vaiselle, ce qui risque de mettre leur vie en danger. Coupez le cable d'alimentation et les tuyaux au ras de l'appareil. Neutralisez le dispositif de fermeture de porte.

Renseignez-vous auprès des services de votre commune pour la reprise de l'appareil.

Comment économiser de l'énergie, tout en respectant l'environnement

Veillez à ce que l'adoucisseur de l'eau soit bien réglé. - Ne rincez pas préalablement la vaisselle à l'eau courante. - Choisissez toujours le programme de lavage qui correspond au type de vaisselle à laver et au degré de saleté de la vaisselle (cf. "Tableau des programmes"). - N'utilisez jamais trop de produits de lavage, de sels ou de produits de rinçage.

Suivez les conseils sur les doses à utiliser qui sont fournis sur les emballages de ces produits.

Avant d'utiliser le lave-vaisselle pour la première fois

Avant d'utiliser le lave-vaisselle pour la première fois:

1. Assurez-vous que les raccordements électrique et hydraulique soient conformes aux instructions d'installation.
2. Sortez tous les matériaux d'emballage de l'intérieur de la machine.
3. Réglez l'adoucisseur d'eau.
4. Versez 1 litre d'eau dans le réservoir puis remettez du sel.
5. Mettez du produit de rinçage dans le réservoir prévu à cet effet.
6. Exécutez le programme "Lavage d'attente" (pas tous les modèles de lave-vaisselle prévoient ce programme).

L'adoucisseur d'eau

Suivant les localités, l'eau contient une quantité variable de sels calcaires et minéraux. Ceux-ci se déposent sur la vaisselle, laissant des taches et des dépôts blanchâtres.

Plus la teneur en sels est élevée et plus l'eau est «dure».

Le lave-vaisselle est muni d'un adoucisseur et, en utilisant du sel régénérant spécial pour lave-vaisselle, il fournit une eau dépourvue de calcaire (adoucie) pour les opérations de lavage.

L'adoucisseur peut traiter une eau ayant une dureté atteignant 50°TH et possède 5 niveaux de réglage.

Vous pouvez demander le degré de dureté de votre eau à la Compagnie Locale des Eaux.

Dureté de l'eau			Réglage adoucisseur	Emploi Sel régissant
°dH degrés allemands	°TH (*) degrés français	PPM particules par millions
0 - 4	0 - 8	0 - 80	-	no
5 - 11	9 - 20	81 - 200	niveau 1	oui
12 - 22	21 - 40	201 - 400	niveau 2	oui
23 - 34	41 - 60	401 - 600	niveau 3	oui
35 - 45	61 - 80	601 - 800	niveau 4	oui
46 - 50	81 - 90	801 - 900	niveau 5	oui

Le réglage est effectué en usine sur la position 2.

° TH: Degré hydrométrique.

Si la durée de votre eau correspond aux degrés de niveau 1, il n'est pas nécessaire d'utiliser de Sel régénérant car elle est déjà douce. Réglez donc l'adoucisseur d'eau au niveau 1 sans utiliser de sel régénérant.

Seulement pour modèles avec voyant sel

Lorsque l'adoucisseur est réglé sur le niveau 1 sans utilisation de Sel, le voyant de contrôle Sel sur le bandeau de commandes restera toujours allumé lorsque la machine est en service, la porte fermée.

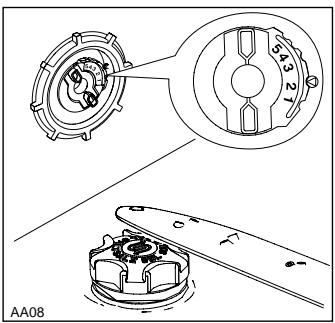

Réglage de l'adoucisseur

Pour programmer un niveau différent, agir, la machine étant éteinte, sur le réglage de l'adoucisseur d'eau qui se trouve à l'intérieur de la cuve sur la côte gauche.

1. Ouvrez la porte du lave-vaisselle.
2. Sortez le panier inférieur de l'appareil.
3. Tournez le bouton de réglage pour faire coïncider le niveau choisi (voir tableau) avec l'index de séquence.
4. Replacez le panier inférieur.

L'utilisation de sel régénérant peut se faire de deux façons différentes:

• Si vous utilisez du produit de lavage pour lave-vaiselle qui contient du sel, celui-ci doit être déposé dans le réservoir du produit de lavage.
• Dans ce cas, l'adoucisseur doit être réglé sur le niveau 1.
• Si vous utilisez du détergent pour lave-vaisse et du sel séparément, le Sel régénérant pour lave-vaisse doit être ajouté dans le réservoir de sel.
• Dans ce cas, l'adoucisseur doit être réglé entre les niveaux 1 et 5, (selon le degré de dureté de l'eau de votre région).

N'utilisez que du sel spécifique pour lave-vaissette.

N'utilisez jamais de Sel de cuisine, l'adoucisseur risquerait de se colmater.

D'autres types de Sel contiennent certaines substances qui pourraient rendre inefficace votre adoucisseur.

Le remplissage du réservoir doit être effectué juste avant de commencer un programme de lavage (à l'exclusion du programme "Lavage d'attente"), ceci afin d'éviter que des eventuels grains de Sel ou de l'eau salée ne provoquent la corrosion.

Assurez-vous qu'il n'y ait pas de dépôt de sel à l'extérieur du réservoir : un réseau de sel qui stagne sur la cuve pendant un certain temps peut corroder la cuve.

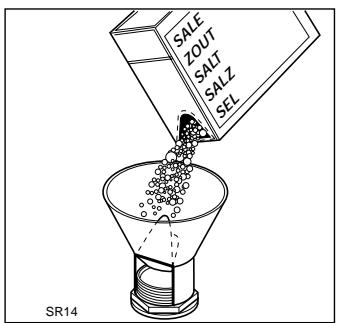

Pour remplir le réservoir:

1. Retirez le panier inférieur.
2. Dévissez et ôtez le bouchon du réservoir.
3. Versez un litre d'eau dans le réservoir (ceci n'est indispensable que lors du premier replissage).
4. A l'aide de l'entonnoir livré avec l'appareil, remplissez le réservoir de sel.
5. Révissez soigneusement et hermétiquement le bouchon en vous assurant qu'il n'y ait pas de sel sur le filetage et sur le joint. La position correcte de fermeture est annoncée par un "clic" de fin de course.

Par la suite, il suffit d'ajouter périodiquement du sel dans le réservoir.

Cette opération peut être signalée selon le modèle:

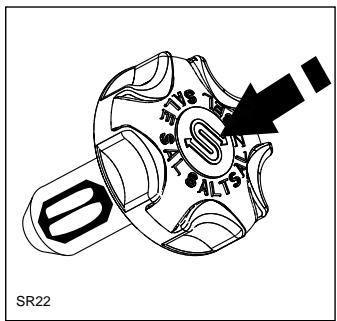

A) Soit par le bouchon de réservoir de sel comptant en son centre un indicateur de salinité. Lorsqu'un repère vert n'est plus visible, la quantité de sel est insuffisante; vous devez remplir le réservoir.

B) Soit par le voyant de contrôle du sel sur le bandeau de commandes, qui s'allume lorsque le réservoir de sel est vide.

Lévoyer de contrôle de la réserve de sel régénérant, s'allumant quand le réservoir de sel est vide, reste allumé jusqu'à 2 - 6 heures après l'ajout de sel, voyant Marche/Arrêt allumé.

Si on utilise un type de sel qui se dissout lentement, cette période peut même durer encore plus longtemps. Ceci ne compromet en rien le bon fonctionnement de l'appareil.

Le réservoir de sel contient toujours de l'eau. Il est donc normal que celle-ci déborde lorsque vous versez du sel dans ce réservoir.

Le produit de rangement

Ce produit évite que l'eau ne reste sur la vaisselle sous forme de gouttelettes laissant des taches blanches après séchage. L'admission du produit de rinçage se fait automatiquement au moment du dernier rinçage.

Le réservoir situé à l'intérieur de la porte peut contenir environ 110 ml de produit de rincege, quantité suffisante pour 16 à 40 programmes de lavage, en fonction de la dose programmée.

La distribution de produit de rinçage peut se faire de deux façons différentes:

• Si vous utilisez du produit de lavage pour lave-vaisselle qui contient du produit de rincege, celui-ci doit être déposé dans le réservoir du produit de lavage.
• Dans ce cas le distributeur de produit de rincege doit être vide et le voyant produit de rincege désactivé. Si dans le distributeur il avait encore se trouver du produit de rincege, attendez qu'il soit épuisé avant d'utiliser ce type de détergent.
• Si vous utilisez du produit de lavage pour lave-vaisselle et du produit de rincege séparément, le produit de rincege doit être ajouté dans le distributeur de produit de rincege.
• Dans ce cas, l'adoucisseur doit être réglé sur une position entre 1 et 6, (voir "Dosage du produit") et le voyant produit de rincege doit être activé.

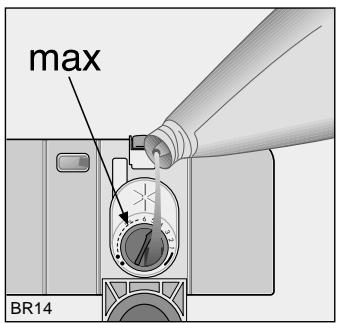

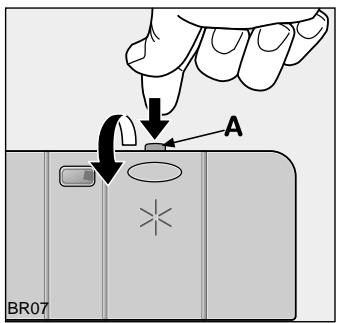

Réservoir de rinceage type a

1. Ouvrez le couvercle du réservoir produit de rincage par action sur le cliquet de fermature (A).
2. Versez le produit de rincage dans la goulotte de remplissage, jusqu'à ce que le réservoir soit plein. Le niveau maximal est indiqué par l'inscription "max".

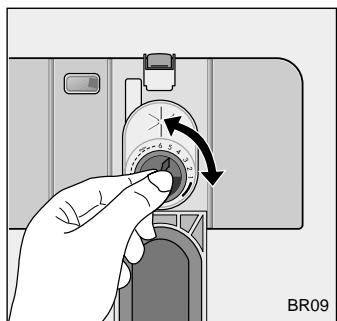

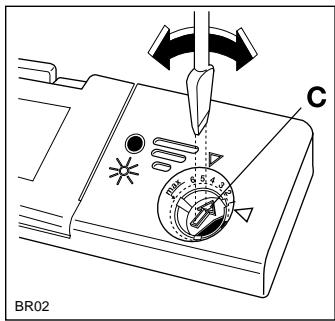

Dosage du produit

Selon les résultats de lavage obtenus, réglez la dose de produit en agissant sur le sélecteur à 6 positions situé à l'intérieur de la goulotte de replissage (position 1 dose minimum, position 6 dose maximum).

Le sélecteur est réglé en usine sur la position 4.

Augmentez la dose si vous observez sur la vaisselle des gouttes d'eau ou des taches de calcaire; diminuez la dose au contraire si vous notez la présence de rayures blanchâtres.

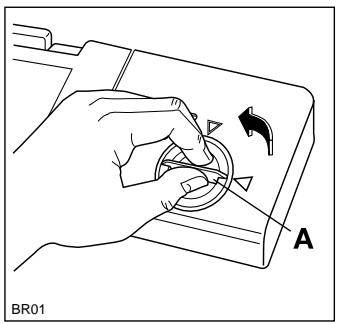

Réservoir de rinceage type b

1. Ouvrez le réservoir en tournant le bouchon (A) vers la gauche.
2. Versez le produit de rinçage dans la goulotte de remplissage, jusqu'à ce que le réservoir soit plein. Le niveau maximal est indiqué par l'inscription "max".

Refermez bien le bouchon

Dosage du produit

Selon les résultats de lavage obtenus, réglez la dose de produit en agissant sur le sélecteur à 6 positions (C) situé à l'intérieur de la goulotte de replissage (position 1 dose minimum, position 6 dose maximum).

Le sélecteur est réglé en usine sur la position 5.

Augmentez la dose si vous observez sur la vaisselle des gouttes d'eau ou des taches de calcaire; diminuez la dose au contraire si vous notez la présence de rayures blanchâtres.

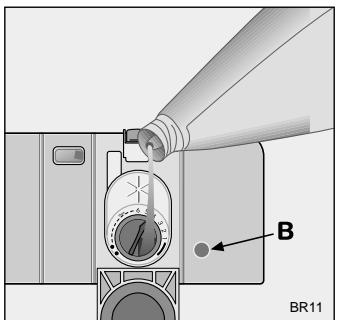

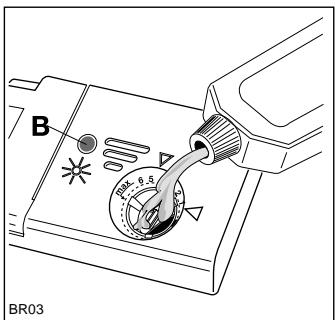

Contrôle de la réserve de produit de rangement

1. Lorsque le témoin (B) apparait clair, replissez le réservoir.

2. Pour modèles avec voyant de contrôle du produit de finissage:

Si votre appareil est équipé d'un voyant de contrôle du produit de rinçage sur le bandeau de commandes, celui-ci s'allume. Remplissez alors le réservoir (lorsque la machine est en service, la porte fermée).

Le liquide qui s'est éventuellement échappé hors du réservoir pendant le remplissage doit être soigneusement nettoyé à l'aide d'un papier absorbant, ici afin d'éviter une importante formation de mousse au lavage suivant.

Ne versez jamais de produit de lavage dans le réservoir de produit de rinçage.

Le produit de lavage

N'utilise que des produits de lavage pour des lave-vaisselles ménagers.

Le produit de lavage pour lave-vaisselle est dangereux. Reportez-vous au paragraphe "AVERTISSEMENTS IMPORTANT"

Ce produit est un détergent en poudre, liquide ou sous forme de pastille spécialement adapté au lavage de la vaisselle en machine.

Nous vous rappelons que le produit de lavage ne peut garantir une propreté complète s'il est employé en quantité insuffisante ; s'il est employé en excès, il n'améliorera pas les résultats et constituera un gaspillage. N'utilisez pas en excès le produit de lavage afin de contribuer à la protection de l'environnement.

Le détergent est ajusté avant de démarrer un programme de lavage.

Le détergent est introduit pendant le cycle de lavage.

Consultez les instructions figurant sur les emballages.

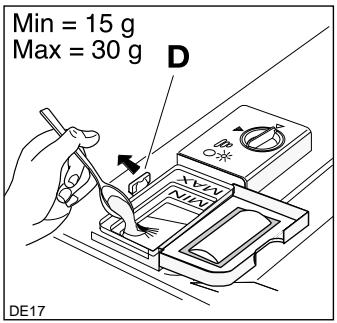

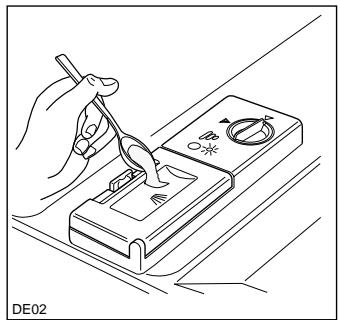

Ajouter le détergent

1. Si le couvercle est fermé, actionnez le cliquet de fermeture (1). Le couvercle s'ouvre automatiquement.
2. Ajoutez le détergent dans le distributeur (2). Pour simplifier le dosage, utilisez les repères suivants: 20 = environ 20 ml de détergent30 = environ 30 ml de détergent.
3. Tous les programmes avec prélavage nécessitant une petite quantité de détergent supplémentaire (5 g) à placer dans le compartiment (3) du réservoir.

1. Refermez le couvercle, en le pressant jusqu'à entendre le déclic.

Ajouter le détergent

1. Ouvrez le distributeur situé à l'avant de la contre-porte, si le couvercle est fermé actionnez le cliquet de fermeture (D). Le couvercle s'ouvre automatiquement.
2. Ajoutez le détergent dans le distributeur. Pour simplifier le dosage, utilisez les repères suivants :

Min = environ 15 g détergent

Max = environ 30 g détergent.

1. Refermez le couvercle, en le pressant jusqu'à entendre le déclic.

1. Tous les programmes avec prélavage nécessitant une petite quantité de détergent supplémentaire (5 g) à verser sur le couvercle du réservoir.

Recommandations générales

Ces produits sont des pastilles qui combinent les fonctions de produit de lavage, de produit de rinçage, de sel régénérent.

1. Avant d'utiliser ces produits, vous devriez d'abord vérifier si la durée de l'eau de votre alimentation en eau est compatible avec l'utilisation de ces produits en vous référant aux instructions fournies par le fabricant du détergent (voir sur l'emballage).
2. Ces produits doivent être scrupuleusement utilisés en respectant les instructions données par le fabricant du détergent.

Ne placez pas les pastilles dans le bac ou le panier des couverts, car vous obtiendriez un mauvais résultat de lavage. Les pastilles devraient être placées dans le distributeur du produit de lavage.

1. Si vous rencontrez des problèmes la première fois que vous utilisez les produits "3 en 1", prenez contact avec le service clientèle du fabricant du détergent (le numéro de téléphone est indiqué sur l'emballage).

Recommandations particulières

Quand vous utilisez des produits aux fonctions combinées, les voyants indiquant que les réservoirs de produit de rinçage et de sel sont vides ne sont plus nécessaires.

Sélectionner le niveau de durée de l'eau le plus bas possible (reportez-vous au paragraphe "L'adoucisseur d'eau").

Si vous souhaitez réutiliser des produits de lavage traditionnels, nous vous conseillons:

• de remplir à nouveau le réservoir de Sel et le réservoir de produit de rinceage;
• de changer le paramétrage du niveau de durée de l'eau sur la position la plus élevée possible et d'effectuer un programme de lavage normal sans charge;
• de réajuster ensuite le paramétrage de durée de l'eau en fonction des conditions spécifiques à votre région (comme indiqué au paragraphe "L'adoucisseur d'eau").

Déttergents compacts

Les produits de lavage que l'on trouve actuellement dans le commerce peuvent se classer en deux groupes principaux, en fonction de leur composition chimique;

• les détergents traditionnels avec un taux d'alcalinité élevé, contenant des substances caustiques
• détergents compacts ne contenant pas de substances caustiques et donc peu alcalins, à base d'enzymes naturelles et non polluantes

Les programmes de lavage avec température de 50°C associés à des détergents compacts permettent non seulement de sauvegarder l'environnement, mais aussi de traiter votre vaisselle avec plus de douceur, car les programmes de lavage à 50°C ont été spécialement étudiés en fonction du pouvoir des enzymes contenus dans les détergents concentrés et de dissoudre la salissure.

En utilisant les programmes à 50°C, on obtient les mêmes résultats de lavage qu'avec un produit traditionnel à 65°C.

Détergents en pastilles

Les détergents en pastilles des différents fabricants se dissolvent à différentes vitesses, aussi pendant les programmes courts, certaines pastilles ne sont pas en mesure de libérer toute leur force lavante. Si donc vous utilisez du détergent en pastilles, nous vous conseillons d'adopter les programmes normaux avec prélavage.

Entretien et nettoyage

Nettoyez régulièrement les surfaces extérieures de l'appareil et le bandeau de commande avec un chiffon doux humide et, si nécessaire, uniquement avec des détergents doux.

N'employez jamais de produits abrasifs ou de solvants (acétone, trichloréthylène, etc.).

Nettoyez les joints d'étanchéité de la porte et les distributeurs de produit de lavage et de rinçage avec un chiffon humide.

Tous les trois mois, effectuez un programme de lavage à 65°C sans vaisselle et avec du produit de lavage.

Nettoyage des filtres

Les filtres sont situés au fond de la cuve.

Ils doivent être nettoyés très régulièrement. Des filtres non nettoyés nuisent au résultat de lavage.

1. Ouvrez la porte, sortez le panier inférieur.

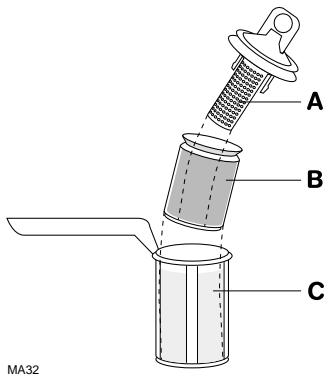

2. Le système de filtrage du lave-vaiselle se compose d'un filtre mixte grossier/fin (A/B), d'un microfiltre (C) et d'un filtre plat (D).

Certaines modèles de lave-vaiselle ont le système de filtrage qui se compose seulement de : un filtre grossier (A), d'un microfiltre (C) et d'un filtre plat (D).

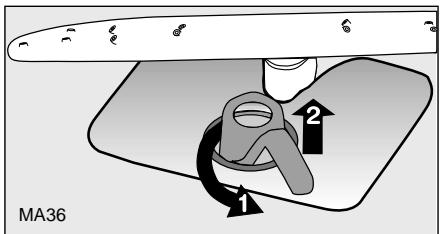

1. Tournez la poignée de l'ensemble filtre mixte grossier/fin (A/B) et microfiltre (C) d'un quart de tour vers la gauche puis soulevez le tout.

1. Saisissez le filtre mixte grossier/fin (A/B) par la poignée annulaire et retirez-le du microfiltre (C).
2. Nettoyez soigneusement tous les filtres sous l'eau courante.

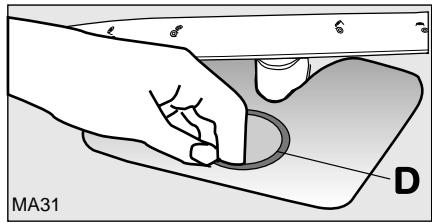

3. Retirez le filtre plat (D) en le soulevant et nettoyez-le sous l'eau courante des deux côtés.

1. Replacez le filtre plat en vérifiant que les bords du filtre s’appliquent correctement sur le fond de la cuve.
2. Placez le filtre mixte grossier/fin dans le microfiltre et assemblez-les.
3. Remettez l'ensemble de ces filtres et verrouillez le tout en basculant le levier dans le sens des aiguilles d'une montre jusqu'à la butée.

N'utilisez jamais le lave-vaisse sans filtres.

Un positionnement incorrect des filtres entraîne de mauvais résultats de lavage.

Un mauvais entretien des filtres diminue l'efficacité du lavage.

Pour un fonctionnement correct du lave-vaiselle, n'essayez JAMAIS de démonter le bras supérieur.

Si les trous sont bouchés par des résidus de salissure, otez la saleté avec un cure-s (par exemple).

En cas d'absence prolongée

Si vous ne devez pas utiliser l'appareil pendant un certain temps :

1. Débranchez la prise de courant et coupez l'arrivée d'eau.
2. Remplissez le réservoir de produit de rinçage.
3. Laissez la porte entrouverte pour éviter la formation de mauvaises odeurs.
4. Laissez l'intérieur de l'appareil propre.

Précautions contre le gel

Evitez de placer l'appareil dans un local où la température est inférieure à 0°C.

En cas de gel, vidangez l'appareil, fermez le robinet d'arrivée d'eau, débranchez le tuyau d'arrivée d'eau et videz-le.

Déplacement de l'ordinateur

Si vous devez déplacer l'appareil (lors d'un déménagement, etc.) :

1. Debranchez-le;
2. Fermez le robinet d'arrivée d'eau;
3. Retirez les tuyaux d'arrivée d'eau et de vidange;
4. Tirez l'appareil hors de sa niche ainsi que les tuyaux.

Évitez de trop incliner l'appareil pendant le transport.

En cas d'anomalie de fonctionnement...

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli.

Si vous constatez une anomalie de fonctionnement, reportez-vous au texte ci-dessous avant de faire appel au service clientèle.

Dans la majorité des cas, vous pourrez y remédier vous-même.

Résultat de lavage n'est pas satisfaisant

Le lave-vaisse ne démarre pas ou se bloque pendant le fonctionnement, toutes les touches sont inactives sauf la touche Marche/Arrêt. Stoppez l'appareil en appuyant sur la touche Marche/Arrêt et exécutez les contrôles suivants.

Symptômes	Cause possible	Solutions
L'eau n'arrive pas lors de la mise en marche.	Le robinet d'arrivée d'eau est bloqué ou entartré de calcaire.	Nettoyez le robinet d'arrivée d'eau.
	Le robinet d'arrivée d'eau est fermé.	Ouvrez le robinet d'arrivée d'eau.
	Le filtré (selon modèle) du tuyau d'arrivée est bloqué ou plié ou obstrué.	Nettoyez le filtré du tuyau d'arrivée d'eau.
	Le tuyau d'arrivée n'a pas été correctement installé ou il est étrangléd.	Contrôlez l'installation du tuyau d'arrivée d'eau.
	Il y a une coupure d'eau	Vérifiez votre alimentation en eau.
L'appareil n'évacue pas l'eau.	L'évier est peut être bouché.	Eliminez ce qui bloque l'évier.
	Le tuyau d'évacuation n'a pas été correctement installé ou il est plié ou obstrué.	Contrôlez l'installation du tuyau d'évacuation.
	La rallonge du tuyau d'évacuation ne convient pas.
	Il n'y a pas d'entrée d'air à l'extrémité du tuyau de vidange.
L'appareil ne démarre pas	La portecn est pas bien fermée.	Fermez correctement la portec.
	L'appareil n'est pas correctement branché.	Branchez correctement la prise.
	Le fusible de l'installation de l'habitation ne fonctionne pas correctement.	Remplacez le fusible.
	Il y a une coupure de courant.	Vérifiez l'alimentation électrique de votre habitation.
	Le programme choisi n'a pas été sélectionné.	Vérifiez si le programme est correctement sélectionné.
	Le départ du programme n'a pas été commandé.	Vérifiez si la touche Marche/Arrêt est effectivement enclenchée.
	Pour les modèles de lave-vaisselle avec départ différé: Le départ différé n'a pas été programmé.	Si vous pouze faire démarrer immédiatement le programme, annuler le départ différé.
Sifflement pendant le lavage.	Ce sifflement n'est pas un sujet de préoccupation.	Utilisez une autre marque de détergent.
L'appareil fait trop de bruit pendant le cycle de lavage.	Les pièces de vaisselle cognent entre elles.	Vérifiez le chargement de la vaisselle.
	Les bras de lavage touchent la vaisselle.	Vérifiez le chargement de la vaisselle.
La portecse serme difficultement.	L'appareil n'est pas correctement installé.	Vérifiez que l'appareil est de niveau.

Après avoir effectué ces contrôles, faites démarrer le programme de lavage ; le programme reprend où il a été interrompu. Si le lave-vaisselle ne démarre pas ou qu'il se bloque à nouveau, faites appel au service clientèle.

La vase n'est pas propre

• Le programme de lavage ne convient pas au type de salissure de la vaisselle.
• La vaisselle n'a pas été rangée correctement. Les paniers ne doivent jamais être surchargés.
• Les bras ne tournent pas parce qu'ils sont bloqués par de la vaisselle chargée incorrectement.
• Les filtres sont bouchés ou n'ont pas été mis en place correctement. Le détergent n'a pas été correctement dosé.
• En présence de taches de calcaire sur la vaisselle, le réservoir du sel est vide ou l'adoucisseur du lave-vaisselle n'est pas réglé correctement.
• Le tuyau de vidange n'a pas été monté correctement.
• Le bouchon du réservoir du sel n'est pas correctement fermé.
• Les trous des bras de lavage sont obstrués.
• Le produit de lavage est devenu dur ou est de mauvaise qualité.

La vase est mouillée et ne brille pas

• Le produit de rinceage n'a pas été utilisé.
• Le distributeur du produit de rinceage est vide.

Sur les verres et la vaisselle, se trouvent des rayures, des taches laiteuses ou des reflets bleuâtres

• Dosez une quantité inférieure de produit de rinçage.

Sur les verres et la vaisselle, se trouvent des auréoles laissées par les gouttes d'eau

• Dosez une quantité plus grande de produit de rinçage.
• Le détergent peut en être la cause. Contactez le fabricant du détergent.

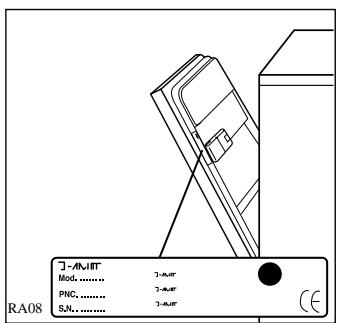

Plaque signalétique

En appelant un Service Après-Vente, indiquez-lui le type de défaut, le modèle (Mod.), le numéro de produit (PNC) et le numéro de série (S. N.) de l'appareil.

Ces indications figurent sur la plaque signalétique située sur le côté droit de la porte de votre lave-vaisselle.

Pour avoir ces nombres à portée de main, nous vous suggérons de les recopier ci-dessous.

Mod.:

PNC:

S. N.

Service clientèle

Cet appareil doit être réparé par un personnel autorisé, et des pièces détachées d'origine doivent uniquement être utilisées. Dans aucun cas vous ne devriez essayer de réparer la machine vous-même. Des réparations effectuées par des personnes inexpérimentées peuvent provoquer des dommages ou des graves dérèglements.

Contactez le service clientèle le plus proche.

Exiger toujours des pièces détachées d'origine.

Emplacement

Tous travaux électriques et hydrauliques nécessaires à l'installation de l'appareil ne seront confiés qu'à un électricien et un plombier qualifiés.

Enlevez tout emballage avant d'instruire l'appareil.

Placez l'appareil, si possible, à proximité d'une arrivée d'eau (robinet) et d'une évacuation.

Raccordement d'eau

Ce lave-vaisse peut être alimenté en eau froide ou chaude jusqu'à 50°C max. (Voir "Caractéristiques techniques" - Notice d'utilisation partie 1/2).

Nous vous conseillons néanmoins le raccordement à une arrivée d'eau froide.

Branchez le tuyau à un robinet avec un raccord 20/27 (3/4") ou à une prise d'eau à branchement rapide (Press Block).

Contrôlez que la pression de l'eau d'alimentation n'excède pas les valeurs indiquées dans les caractéristiques techniques. Notre société de distribution d'eau peut vous renseigner sur la pression de l'eau de votre région.

Evitez toute purge ou étranglement du tuyau qui pourrait empêcher ou ralentir le passage de l'eau.

L'extrémité du tuyau raccordée à l'appareil peut être orientée selon les besoins, il suffit de desserrer l'écrou de fixation (il est à noter que certains modèles de lave-vaiselle sont équipés de tuyaux d'alimentation SANS écrou de fixation, il n'est donc pas possible d'effectuer cette opération). Revissez bien l'écrou de fixation pour éviter des pertes d'eau.

Si l'appareil est branché à des conduites neuves ou n'a pas été utilisées depuis un certain temps, laissez couler l'eau pendant quelques minutes avant de brancher le tuyau d'alimentation d'eau. Vous éviterez ainsi que des dépôts de sable ou de rouille puissent obstruer le petit filtre placé dans le tuyau d'alimentation.

Le lave-vaisse est équipé d'une sécurité qui empêche le retard de l'eau de lavage dans les tuyaux de l'eau potable ; elle répond aux exigences prévues par les normes de sécurité en vigueur en la matière.

Vérifiez que les deux extrémités du tuyau soient bien visées afin d'éviter d'éventuelles fuites d'eau.

N'utilise pas, pour le raccordement, des tuyaux déjà employés précédemment.

En cas de débordement ou de fuite d'eau:

• Fermez immédiatement le robinet d'arrivée d'eau et débranchez l'appareil.
• Contrôlez l'étanchéité des joints et des raccords.
• Faites appel à votre service clientèle.

Tout raccordement sur une canalisation d'eau entraîne obligatoirement un risque de fuite, quelles que soient les précautions prises. Aussi, prenez pour règle de toujours fermer le robinet d'arrivée d'eau lorsque vous n'utilisez pas le lave-vaisselle.

Évacuation d'eau

L'extrémité du tuyau d'évacuation peut être branchée :

1. Au siphon de l'évier, en la fixant éventuellement avec un collier.
2. Accrochée au rebord de l'évier, en utilisant la crosse en plastique spéciale, prévue à cet effet (fournie selon modèle).
3. À une évacuation murale pourvue d'une ventilation spéciale, ayant un diamètre intérieur d'au moins 4 cm.

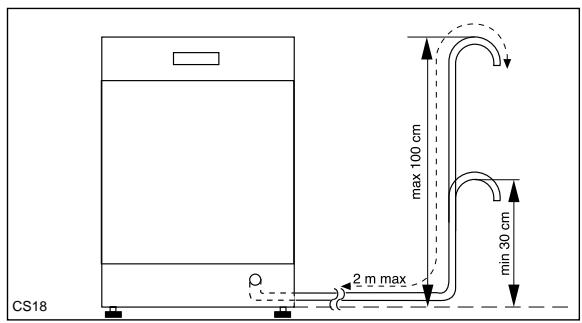

Le branchement pour l'évacuation doit se couvrir à une hauteur comprise entre 30 cm (minimum) et 100 cm (maximum) du sol.

Le tuyau d'évacuation peut être orienté indifféremment vers la droite ou vers la gauche.

Évitez les piures et les étranglements du tuyau qui pourraient empêcher ou ralentir l'écoulement de l'eau.

Une éventuelle rallonge du tuyau d'évacuation ne devra pas être supérieure à 2 mètres et son diamètre intérieur devra être égal à celui du tuyau de l'appareil.

De même, les raccords utilisés pour le branchement doivent avoir un diamètre intérieur non inférieur à celui du tuyau d'évacuation.

La rallonge doit reposer au sol et ne monter à la verticale qu'à proximité du système de vidange.

Attention!

Nos appareils sont équipés d'une sécurité qui empêche le retard de l'eau usée à l'intérieur du lave-vaisselle.

Si le siphon d'évacuation de votre évier a une vanne de non-retard incorporée, cela peut empêcher l'évacuation correcte du lave-vaisselle.

Nous vous conseillons donc de l'enlever.

Raccordement électrique

Les caractéristiques relatives au raccordement électrique sont reportées sur la plaque signalétique, située sur le côté droit de la porte.

Avant de brancher l'appareil, assurez-vous que :

1. La tension du secteur indiquée sur la plaque signalétique correspond à la tension du secteur fournie sur le lieu de l'installation.
2. Notre compteur et les fusibles peuvent supporter l'intensité absorbée par la machine compte tenu des autres appareils électriques branchés. Utilisez un socle de prise de courant importante, une borne de mise à la terre, qui doit être obligatoirement raccordée conformément aux normes en vigueur. L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple.

Le branchement devra être exécuté en respectant les normes en vigueur.

Pour isoler le lave-vaisse du secteur, débranchez la prise.

Attention!

La prise doit rester accessible même après l'installation de l'appareil.

En cas de besoin de remplacement du câble d'alimentation, adressez-vous à un service clientèle agréé.

Attention!

Notre responsabilité ne saurait être engagée, en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.
