99-7014B - Autoradio Metra - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit d'installation radio
Marque	Metra
Modèle	99-7014B
Dimensions (L x H x P)	178 x 51 x 127 mm (2 DIN standard)
Poids	0,45 kg
Matériau	Plastique ABS moulé
Couleur	Noir
Compatibilité véhicule	Sélection de modèles GM, Chrysler, Ford (années 2000-2010)
Type de montage	Encastré avec vis et clips
Fonctions principales	Adaptation du tableau de bord pour radio aftermarket DIN/Double DIN
Accessoires inclus	Vis, supports, guide d'installation
Entretien et nettoyage	Chiffon doux et sec, pas de solvants
Sécurité	Ne pas utiliser d'outils tranchants pour éviter les fissures
Pièces détachées et réparabilité	Pièces non disponibles séparément, remplacement du kit complet
Garantie	1 an contre les défauts de fabrication

FOIRE AUX QUESTIONS - 99-7014B Metra

Quels véhicules sont compatibles avec le Metra 99-7014B ?

Le kit est conçu pour certains modèles de GM, Chrysler et Ford des années 2000 à 2010. Consultez le guide de compatibilité spécifique ou le site du fabricant pour vérifier votre véhicule.

Le kit 99-7014B est-il adapté pour un autoradio double DIN ?

Oui, il accepte aussi bien les autoradios simple DIN que double DIN grâce à des adaptateurs inclus.

Comment installer le kit Metra 99-7014B ?

Retirez la garniture d'origine, insérez le kit dans l'espace, fixez-le avec les vis fournies, puis montez l'autoradio. Reportez-vous à la notice d'installation fournie.

Le kit est-il en plastique ou en métal ?

Il est fabriqué en plastique ABS moulé, léger et résistant, avec une finition noire mate.

Quelles sont les dimensions du Metra 99-7014B ?

Les dimensions standard sont 178 mm de large, 51 mm de haut et 127 mm de profondeur, correspondant à un format 2 DIN.

Puis-je réutiliser les vis d'origine ?

Il est recommandé d'utiliser les vis fournies avec le kit pour garantir un montage sécurisé et éviter d'endommager l'habitacle.

Le kit est-il difficile à installer pour un débutant ?

L'installation est simple avec des outils de base (tournevis). Suivez les étapes de la notice pour un résultat professionnel.

Où puis-je trouver la notice du Metra 99-7014B ?

La notice est disponible en téléchargement gratuit sur notice-facile.com ou sur le site officiel de Metra.

Comment nettoyer le kit sans l'abîmer ?

Utilisez un chiffon doux et sec. Évitez les produits chimiques ou abrasifs qui pourraient rayer le plastique.

Que faire si une pièce du kit est manquante ?

Contactez le service client Metra ou le revendeur pour obtenir une pièce de rechange ou un échange du produit complet.

MODE D'EMPLOI 99-7014B Metra

Installation instructions for 99-7014

APPLICATIONS

See application list inside

Mitsubishi Outlander Sport 2011-2014 99-7014

KIT FEATURES

• ISO DIN radio provision with pocket
• Double DIN radio provision
• 99-7014B - Painted scratch resistant matte black
• 99-7014HG - Painted high gloss black

KIT COMPONENTS

• A) Radio trim plate • B) Hazard control board • C) Double DIN brackets • D) Pocket • E) (9) Panel clips
- F) (7) #8 x 3/8" Phillips pan head screws • G) (4) #8 x 3/8" Phillips truss head screws
• H) (3) #4 x 3/8" Phillips pan head screws

A

BCDE

F

G

H

WIRING & ANTENNA CONNECTIONS (sold separately)

Wiring Harness:

• 70-7005 - Mitsubishi harness 2007-up
• MITO-02 - (2011-2013 models)
• MITO-03 - (2014 models)

Antenna Adapter:

- Not required

TOOLS REQUIRED

• Panel removal tool
• Phillips screwdriver
• Socket set

CAUTION: Metra recommends disconnecting the negative battery terminal before beginning any installation. All accessories, switches, and especially air bag indicator lights must be plugged in before reconnecting the battery or cycling the ignition.

NOTE: Refer to the instructions included with the aftermarket radio.

99-7014

Table of Contents

Dash Disassembly

- Mitsubishi Outlander Sport 2011-2014 ....2-4

Kit Assembly

• Radio trim panel assembly ....
• ISO DIN radio provision with pocket....6
• Double DIN radio provision 7

Mitsubishi Outlander Sport 2011-2014

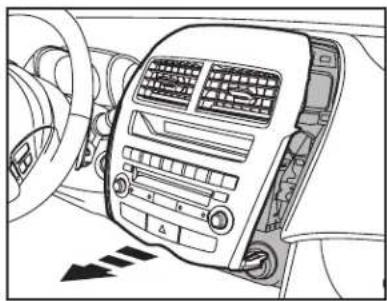

1. Gently pry the radio control panel from the dash. Disconnect the harness and place panel aside. (Figure A)

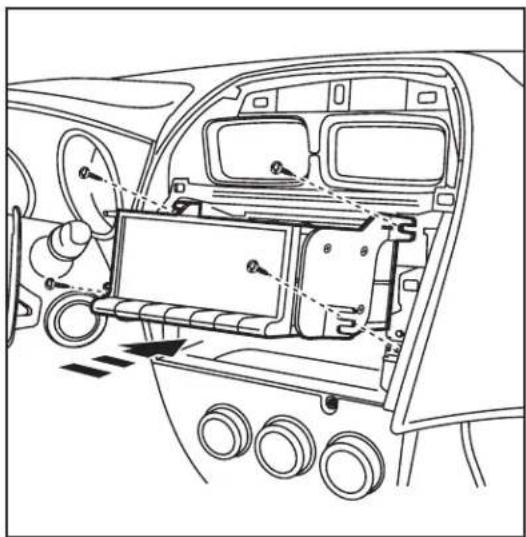

   5 2. Remove (4) Phillips screws securing the radio chassis to the sub dash and remove radio. (Figure B)

Continued on next page

(Figure A)

(Figure B)

Dash Disassembly 99-7014

Mitsubishi Outlander Sport 2011-2014

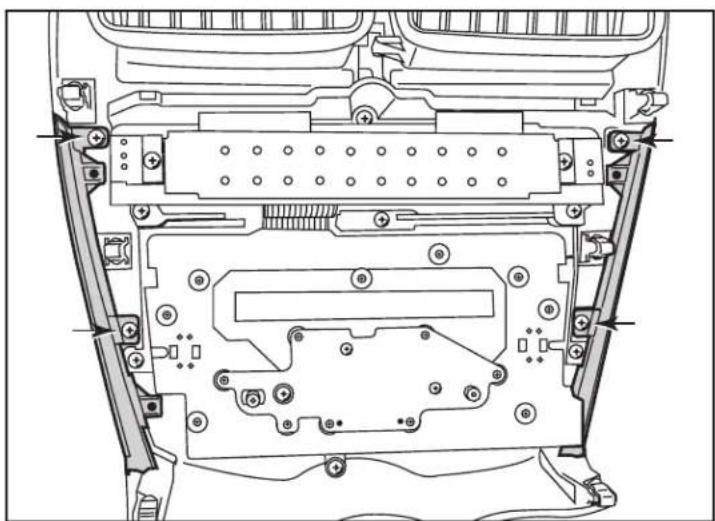

1. Remove (4) Phillips screws securing silver trim panels to radio control panel and place aside for kit assembly. (Figure C)

(Figure C) (Figure D)

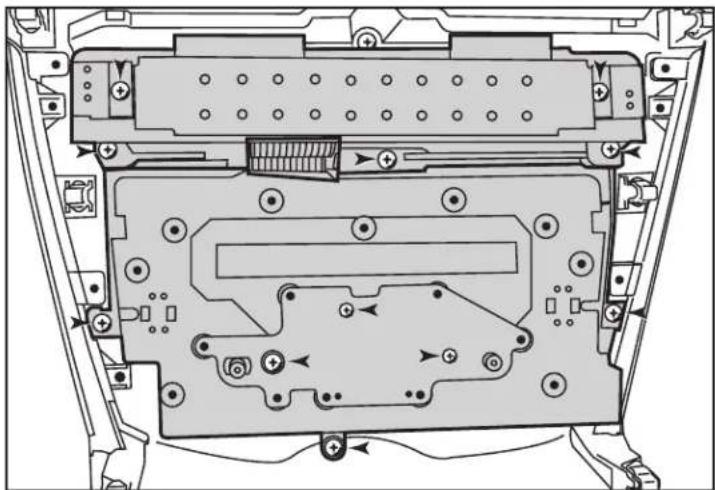

1. Remove (16) #1 Phillips screws securing the circuit board to the radio control panel. Place (2) screws aside for later in kit assembly. (Figure D)

Continued on next page

Dash Disassembly 99-7014

Mitsubishi Outlander Sport 2011-2014

1. Remove (11) #2 Phillips screws securing the circuit board to the radio control panel. Remove the circuit board from the radio control panel. (Figure E)
2. Remove the hazard button from the radio control panel. Place hazard button aside for kit assembly. (Figure F)

(Figure D) (Figure F)

1. Remove (3) #2 Phillips screws from the LCD filter panel. Unclip vents and place aside for kit assembly. (Figure G)
2. Remove factory airbag and seat belt labels from factory panel and place aside for kit assembly.
   Continue to kit assembly

(Figure F)

Kit Assembly 99-7014

Radio trim panel assembly

1. Install panel clips on radio trim panel. (Figure A)
2. Clip factory vents removed earlier into radio trim panel. (Figure A)
3. Secure silver trim panels to radio trim panel with (4) included #8 3/8" Phillips pan head screws. (Figure A)

(Figure A)

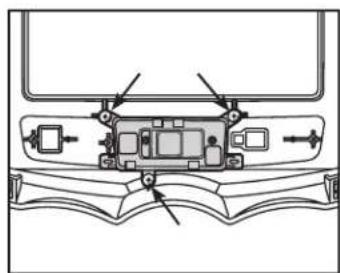

1. Secure factory hazard button to radio trim panel with (3) included #8 3/8" Phillips pan head screws. (Figure B)

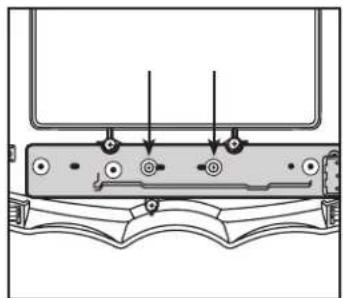

2. Secure circuit board to factory hazard button with (2) Phillips screws removed earlier. (Figure C)
3. Continue securing the circuit board to radio trim panel with (3) included #4 3/8" Phillips pan head screws. (Figure D)
4. Place airbag and seatbelt labels removed earlier on radio trim panel. Continued on next page

(Figure C)

(Figure D)(Figure B)

Dash Disassembly 99-7014

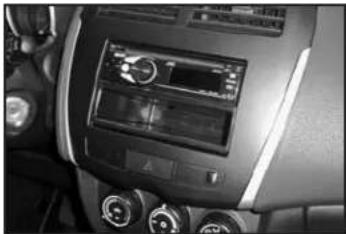

ISO DIN radio provision with pocket

1. Mount the radio to the brackets with screws included with radio. (Figure A)
2. Mount the radio brackets to the pocket with the screws supplied. (Figure A)
3. Locate the factory wiring harness and antenna plug in the dash. Metra recommends using the proper mating adapters from Metra and/or AXXESS.
4. Mount assembly into the sub dash. (Figure B)
5. Reassemble dash in reverse order of disassembly using 99-7014 trim panel instead of factory panel.

(Figure A) (Figure B)

Double DIN radio provision

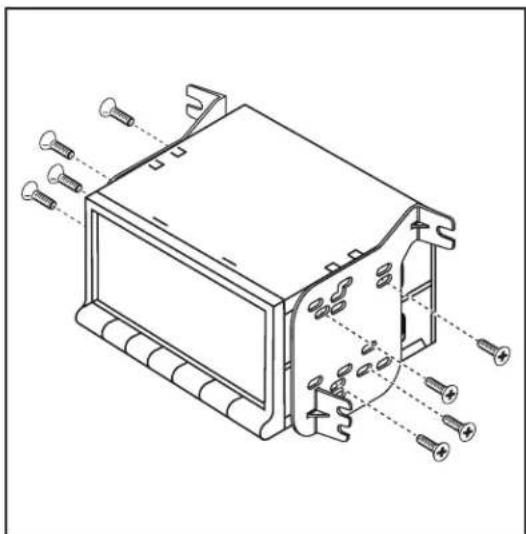

1. Mount the radio to the double DIN brackets with screws included with radio. (Figure A)
2. Locate the factory wiring harness and antenna plug in the dash. Metra recommends using the proper mating adapters from Metra and/or AXXESS.
3. Mount assembly into the sub dash. (Figure B)
4. Reassemble dash in reverse order of disassembly using 99-7014 trim panel instead of factory panel.

(Figure A) (Figure B)

Installation instructions for 99-7014

KNOWLEDGE IS POWER

Enhance your installation and fabrication skills by paralling in the most recognized and supported

mobile electronics school in our industry.

Log onto www.installerinstitute.com or call

650-354-6782 for more information and take steps toward a better tomorrow.

Metra recommends MECP

certified technicians

Instrucciones de instalación para 99-7014

APLICACIONES

Lista de aplicaciones dentro

Mitsubishi Outlander Sport 2011-2014 99-7014

CARACTERÍSTICAS DEL KIT

• Provisión de radio ISO DIN con bolsillo
• Provisión de radio doble DIN
• 99-7014B - Pintada en negro mate
• 99-7014HG - Pintada en alto brillo negro

COMPONENTES DEL KIT

• A) Panel decorativo para radio • B) Tablero de control de peligros • C) Soportes doble DIN • D) Bolsillo
• E) Sujetadores de panel • F) (7) tornillos Phillips de cabeza troncocónica #8 de 3/8" • G) (4) tornillos Phillips de cabeza segmentada #8 de 3/8" • H) (3) tornillos Phillips de cabeza troncocónica #4 de 3/8"

ABCDE

F

G

H

CABLEADO Y CONEXIONES DE ANTENA

Arnés de cableado:

(se venden por separado)

• 70-7005
• MITO-02 - (2011-2013 models)
• MITO-03 - (2014 models)

Adaptador de antena:

- No se requiere

HERRAMIENTAS REQUERIDAS

• Herramienta de remoción de panel
• Destornillador Phillips
• Llave para dados

PRECAUCIÓN: Metra recomienda desconectar el terminal negativo de la batería antes de comenzar cualquier instalación. Todos los accesorios, interruptores y, especialmente, las luces indicadoras de airbag deben estar enchufados antes de volver a conectar la batería o comenzar el ciclo de ignición.

NOTA: Remítase a las instrucciones incluidas con el radio de postventa.

99-7014

Indice

Desmontaje del tablero

- Mitsubishi Outlander Sport 2011-2014 ......2-4

Ensamble del kit

• Panel de moldura para radio ensamble 5
• Provisión de radio ISO DIN con bolsillo 6
• Provisión de radio doble DIN.... 7

Mitsubishi Outlander Sport 2011-2014

1. Con delicadeza retire el panel de control del radio del tablero. Desconecte el arnés y ponga el panel a un lado. (Figura A)
2. Retire los tornillos Phillips (4) asegurando el chasis del radio al sub tablero y retire la unidad. (Figura B)

Continúa en la página

(Figura A)

(Figura B)

Desmontaje del tablero 99-7014

Mitsubishi Outlander Sport 2011-2014

1. Retire los tornillos Phillips (4) asegurando los paneles decorativos plateados al panel de control del radio y déjelos a un lado para el ensamble del kit. (Figura C)

(Figura C) (Figura D)

1. Retire los tornillos Phillips #1 (16) asegurando el tablero de circuito al panel de control del radio. Deje a un lado los tornillos (2) para el ensamble posterior del kit. (Figura D)

Continúa en la página

Desmontaje del tablero 99-7014

Mitsubishi Outlander Sport 2011-2014

1. Retire los tornillos Phillips #2 (11) asegurando el tablero de circuito al panel de control del radio. Retire el tablero de circuito del panel de control del radio. (Figura E)
2. Retire el botón de las luces intermitentes del panel de control del radio. Deje a un lado el botón de las luces intermitentes para el ensamble del kit. (Figura F)

(Figura D) (Figura F)

1. Retire los tornillos Phillips #2 (3) del panel de filtro de LCD. Quite las rejillas de ventilación y déjelas a un lado para el ensamble del kit. (Figura G)
2. Retire las etiquetas de fábrica de la bolsa de aire y del cinturón de seguridad del panel de fábrica y déjelas a un lado para el ensamble del kit.

Continúe al ensamble del kit

(Figura F)

Ensamble del kit 99-7014

Panel de moldura para radio ensamble

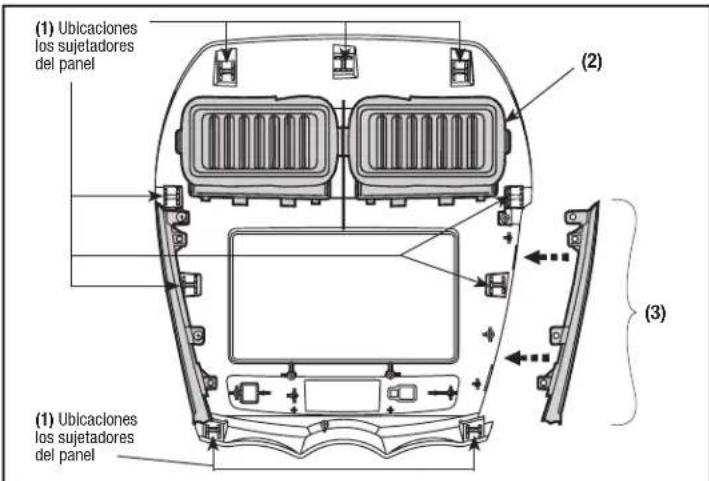

1. Instale los sujetadores del panel en el panel decorativo del radio. (Figura A)
2. Sujete las rejillas de ventilación que se retiraron previamente al panel decorativo. (Figura A)
3. Asegure los paneles decorativos plateados al panel decorativo del radio con los tornillos de cabeza troncocónica Phillips (4) #8 de 3/8" incluidos. (Figura A)

(Figura A)

1. Asegure el botón de las luces intermitentes de fábrica al panel decorativo de radio con los tornillos de cabeza troncocónica Phillips (3) #8 3/8" incluidos. (Figura B)
2. Asegure el tablero de circuito al botón de las luces intermitentes de fábrica con los tornillos Phillips (2) retirados previamente. (Figura C)
3. Continúe asegurando el tablero de circuito al panel decorativo del radio con los tornillos de cabeza segmentada Phillips (3) #4 de 3/8" incluidos. (Figura D)
4. Coloque las etiquetas de la bolsa de aire y de los cinturones de seguridad retiradas anteriormente en el panel decorativo del radio.

Continúa en la página

(Figura C)

(Figura D)(Figura B)

Desmontaje del tablero 99-7014

Provisión de radio ISO DIN con bolsillo

1. Monte el radio en los soportes con los tornillos incluidos con la unidad. (Figura A)
2. Monte los soportes del radio al bolsillo con los tornillos suministrados. (Figura A)
3. Ubique el arnés de cableado de fábrica y el tapón de la antena en el tablero. Metra recomienda el uso de adaptadores adecuados de acoplamiento de Metra y/o AXXESS.
4. Monte el ensamble en el sub tablero. (Figura B)
5. Vuelva a armar el tablero en orden inverso al desensamble, usando el panel decorativo 99-7014 en lugar del panel de fábrica.

(Figura A) (Figura B)

Provisión de radio doble DIN

1. Monte el radio en los soportes doble DIN con los tornillos incluidos con la unidad. (Figura A)
2. Ubique el arnés de cableado de fábrica y el tapón de la antena en el tablero. Metra recomienda el uso de adaptadores adecuados de acoplamiento de Metra y/o AXXESS.
3. Monte el ensamble en el sub tablero. (Figura B)
4. Vuelva a armar el tablero en orden inverso al desensamble, usando el panel decorativo 99-7014 en lugar del panel de fábrica.

(Figura A) (Figura B)

Instrucciones de instalación para 99-7014

EL CONOCIMIENTO ES PODER

Mejore sus habilidades de instalación y fabricación inscribiéndose en la escuela de dispositivos electrónicos móviles más reconocida y respetada de nuestra industria. Registrese en www.installerinstitute.com o llame al 800-354-6782 para obtener más información y avance hacia un futuro mejor.

Metra recomienda técnicos con certificación del Programa de Certificación en Electrónica Móvil (Mobile Electronics Certification Program, MECP).
