MODE D'EMPLOI HY-GC20B Dahua Technology

DHI-HY-GC20B

Standalone Carbon Monoxide Alarm

System Overview

Standalone Carbon Monoxide Alarm is designed to continuously monitor Carbon Monoxide concentration. Adopting advanced electrical technology, a built-in high-volume buzzer, it responds quickly and becomes highly sensitive with stable performance and low false alarm. Once the surrounding Carbon Monoxide concentration reaches the alarm value, it will promptly send out an audible and visual alarm signal to remind the user to take immediate measures.

Scene

Application scenarios include homes, restaurants, hotels and other places that require Carbon Monoxide detection.

Technical Specification

Working Principle
Collection Type Carbon Monoxide (CO)
Sensor Type Electrochemical
Alarm
Alarm Type CO alarm, fault alarm, low battery warning
Alarm Volume Over 85dB (A) at 3 m (9.84 ft)
Alarm Mode Visual and audible alarm
Silence Function Support
Silence Duration About 45 seconds
Alarm Response Threshold	50 ppm: 60 min–90 min100 ppm: 10 min–40 min300 ppm: < 3 min

• High-performance Figaro electrochemical CO sensor to deliver accurate detection of carbon monoxide leakage and respond quickly
• Long standby time, low power consumption, 10-year battery life
• Support low battery warning, one-click silence, and self-test
  • Informative and easy-to-read CO concentration display in screen
• Three indicator lights for displaying device status clearly
• Excellent production, novel appearance, delicate and compact, simple and convenient installation

Basic Parameters

Display	LCD
Indicator Light	LED (red/yellow/green)
LED Instruction	Alarm: Red indicatorFault: Yellow indicatorPower: Green indicator
Power Supply
Battery Life	10 years
Power Source	3V CR123A lithium battery (replaceable)
Operating Current	Monitoring Current: ≤20uAAlarm Current: ≤10mA

Operating Ambient

Operating Environment Indoor use only
Operating Temperature -10°C to +40°C (+14°F to +104°F)
Operating Humidity ≤95% RH (non condensing)
Appearance
Color White
Material PC + ABS
Dimensions	116.4 mm × 71.7 mm × 28.3 mm (4.58" × 2.82" × 1.11")
Weight 125 g

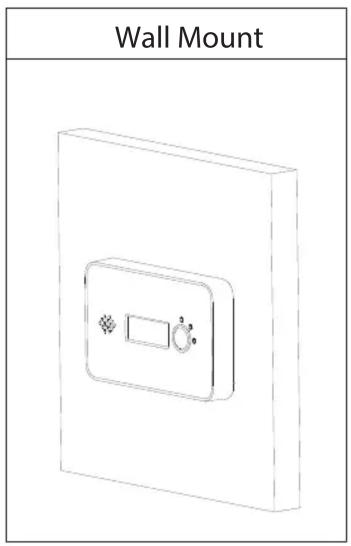

Installation Wall Mount
Certification
Certifications	TÜV and CE listed
Compliance Standard	EN 50291-1:2018

Installation

Dimensions (mm/inch)

Ordering Information

Type Part Number Description
Carbon Monoxide Alarm	DHI-HY-GC20B	Standalone Carbon Monoxide Alarm
