MP161 - Imprimante multifonction RICOH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante multifonction (copieur, imprimante, scanner, télécopieur)
Modèle	RICOH MP161 (variantes MP161F / MP161SPF)
Dimensions (L x P x H)	485 x 450 x 481 mm
Poids	Moins de 29 kg
Alimentation électrique	220-240 V, 50/60 Hz
Consommation électrique (fonctionnement)	Moins de 900 W
Consommation électrique (veille)	Moins de 30 W
Vitesse d'impression	16 pages par minute
Résolution d'impression	600 x 600 dpi
Capacité papier standard	350 feuilles (1 magasin de 250 + bypass de 100)
Capacité papier maximale	850 feuilles (avec option)
Chargeur automatique de documents	50 feuilles recto-verso
Mémoire	128 Mo (MP161F) ou 384 Mo (MP161SPF)
Temps de préchauffage	Moins de 30 secondes
Temps de première copie	Moins de 7,5 secondes
Fonctions de numérisation	Jusqu'à 22 originaux/min, couleur (SPF), résolution jusqu'à 600 dpi
Fonctions de télécopie	Modem 33,6 Kbps, 150 numéros rapides, 16 abrégés
Langages d'impression	PCL5e, PCL6, RPCS (PostScript en option)
Interfaces standard	USB 2.0, Ethernet 10/100 Base-TX
Options réseau	Wi-Fi (IEEE 802.11b), Bluetooth, IEEE 1284 bidirectionnel (en option)
Formats papier supportés	A5 à A4 (standard), A6 à A4 (bypass)
Grammage papier	60-90 g/m² (standard), 60-157 g/m² (bypass)
Zoom	50 à 200 % par pas de 1 %
Copies multiples	Jusqu'à 99
Entretien	Accès par l'avant pour réapprovisionnement papier et remplacement cartouches

FOIRE AUX QUESTIONS - MP161 RICOH

Comment charger le papier dans le magasin standard ?

Tirez le magasin vers vous, ajustez les guides latéraux à la taille du papier, placez le papier (face d'impression vers le haut) et repoussez le magasin jusqu'au déclic. Veillez à ne pas dépasser la capacité de 250 feuilles.

Comment remplacer la cartouche de toner ?

Ouvrez le capot avant, retirez l'ancienne cartouche en la tirant horizontalement, sortez la nouvelle cartouche de son emballage, secouez-la doucement pour répartir le toner, puis insérez-la jusqu'au déclic. Refermez le capot. L'appareil est conçu pour un remplacement facile par l'avant.

Comment numériser un document vers une adresse e-mail ?

Placez le document sur la vitre ou dans le chargeur, appuyez sur 'Scanner', sélectionnez 'E-mail', saisissez l'adresse e-mail via le panneau de commande ou le carnet d'adresses, puis appuyez sur 'Démarrer'. Le document sera envoyé au format PDF ou JPEG. Le modèle MP161SPF prend en charge SMTP et POP3 avant SMTP.

Comment configurer l'imprimante sur un réseau Ethernet ?

Connectez le câble Ethernet au port RJ-45 de l'imprimante, puis à votre réseau. Accédez aux paramètres réseau via le panneau de commande ou une page de configuration. Utilisez DHCP pour une attribution automatique d'adresse IP ou saisissez une adresse fixe. Les protocoles supportés incluent TCP/IP, IPX/SPX et AppleTalk.

Que faire en cas de bourrage papier ?

Ouvrez les capots avant et arrière pour accéder au chemin papier. Retirez délicatement le papier bloqué en tirant dans le sens de sortie. Vérifiez le chargeur de documents et le magasin bypass. Refermez tous les capots. Pour éviter les bourrages, utilisez du papier approprié (grammage entre 60 et 90 g/m² pour le magasin standard) et ne le chargez pas au-dessus de la capacité maximale.

Comment utiliser la fonction recto-verso automatique ?

Pour la copie recto-verso, placez les originaux dans le chargeur automatique (ARDF) de 50 feuilles. Sélectionnez 'Recto-verso' sur le panneau de commande avant de lancer la copie. L'unité recto-verso standard permet d'imprimer sur les deux faces du papier, réduisant ainsi la consommation de papier et les coûts.

Quels formats de papier sont supportés ?

Le magasin standard accepte les formats de A5 à A4. Le magasin bypass (alimentation manuelle) accepte les formats de A6 à A4. Le format A4 est utilisé pour le recto-verso automatique. Les grammages varient : 60-90 g/m² pour le magasin standard, 60-157 g/m² pour le bypass et 64-90 g/m² pour le recto-verso.

Comment envoyer un fax depuis mon ordinateur ?

Assurez-vous que l'imprimante est connectée à votre réseau et que le pilote fax est installé. Dans l'application, choisissez 'Imprimer' et sélectionnez le pilote fax. Saisissez le numéro de fax du destinataire et lancez l'envoi. Le modem 33,6 Kbps assure un transfert rapide. Vous pouvez également stocker jusqu'à 150 numéros rapides et 16 numéros abrégés.

Comment nettoyer le chargeur de documents ?

Éteignez l'appareil et débranchez-le. Ouvrez le couvercle du chargeur et nettoyez les rouleaux et la vitre avec un chiffon doux non pelucheux légèrement humide. Évitez les solvants. Pour les taches tenaces, utilisez un nettoyant pour vitres non abrasif. Laissez sécher complètement avant de refermer.

Comment réduire la consommation d'énergie ?

Activez le mode économique d'énergie via le panneau de commande ou le logiciel de gestion. L'appareil consomme moins de 30 W en veille. Utilisez la fonction recto-verso pour réduire l'utilisation de papier. Réglez une mise en veille automatique après une période d'inactivité (par exemple 15 minutes). Ces réglages contribuent à un fonctionnement durable.

MODE D'EMPLOI MP161 RICOH

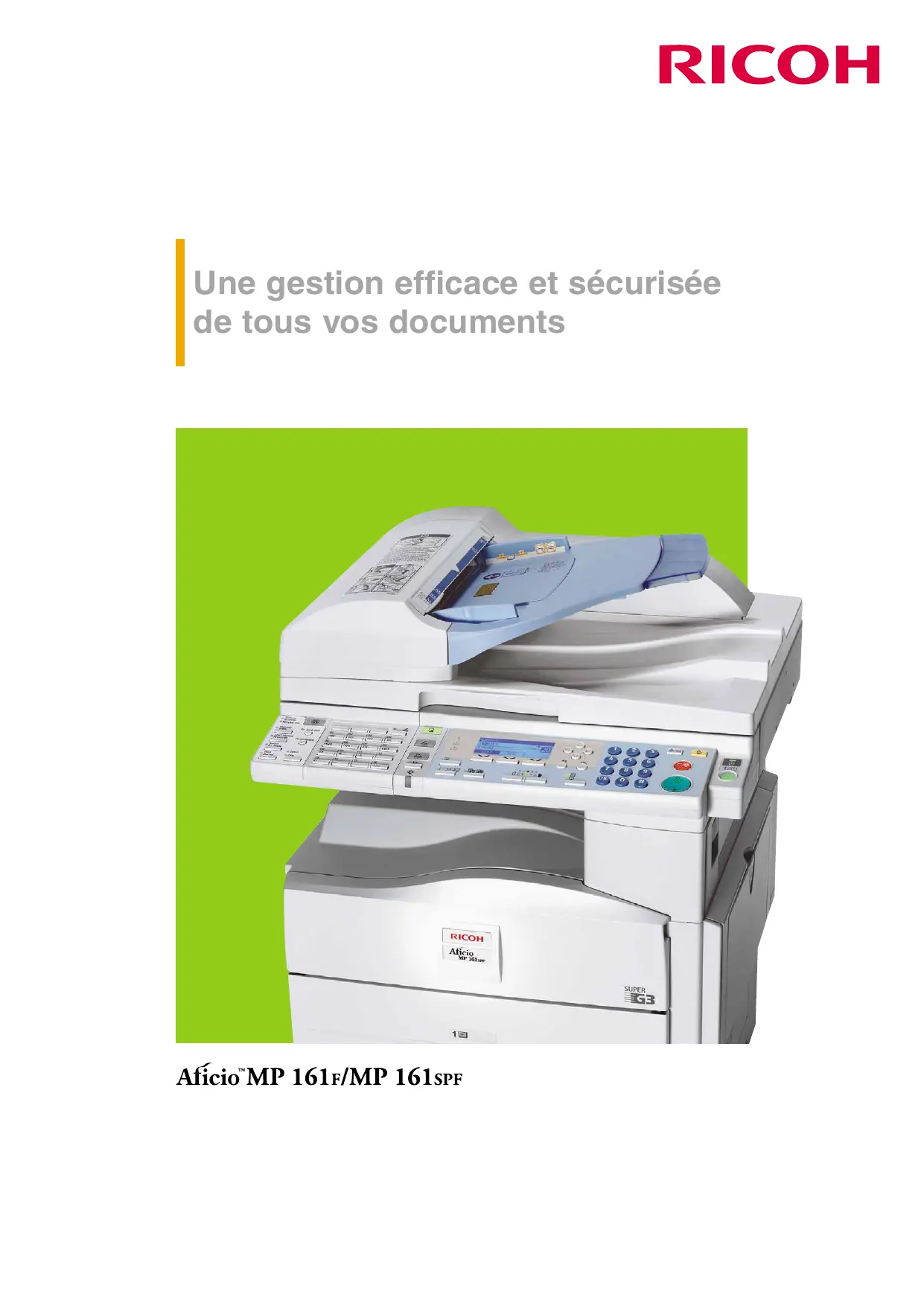

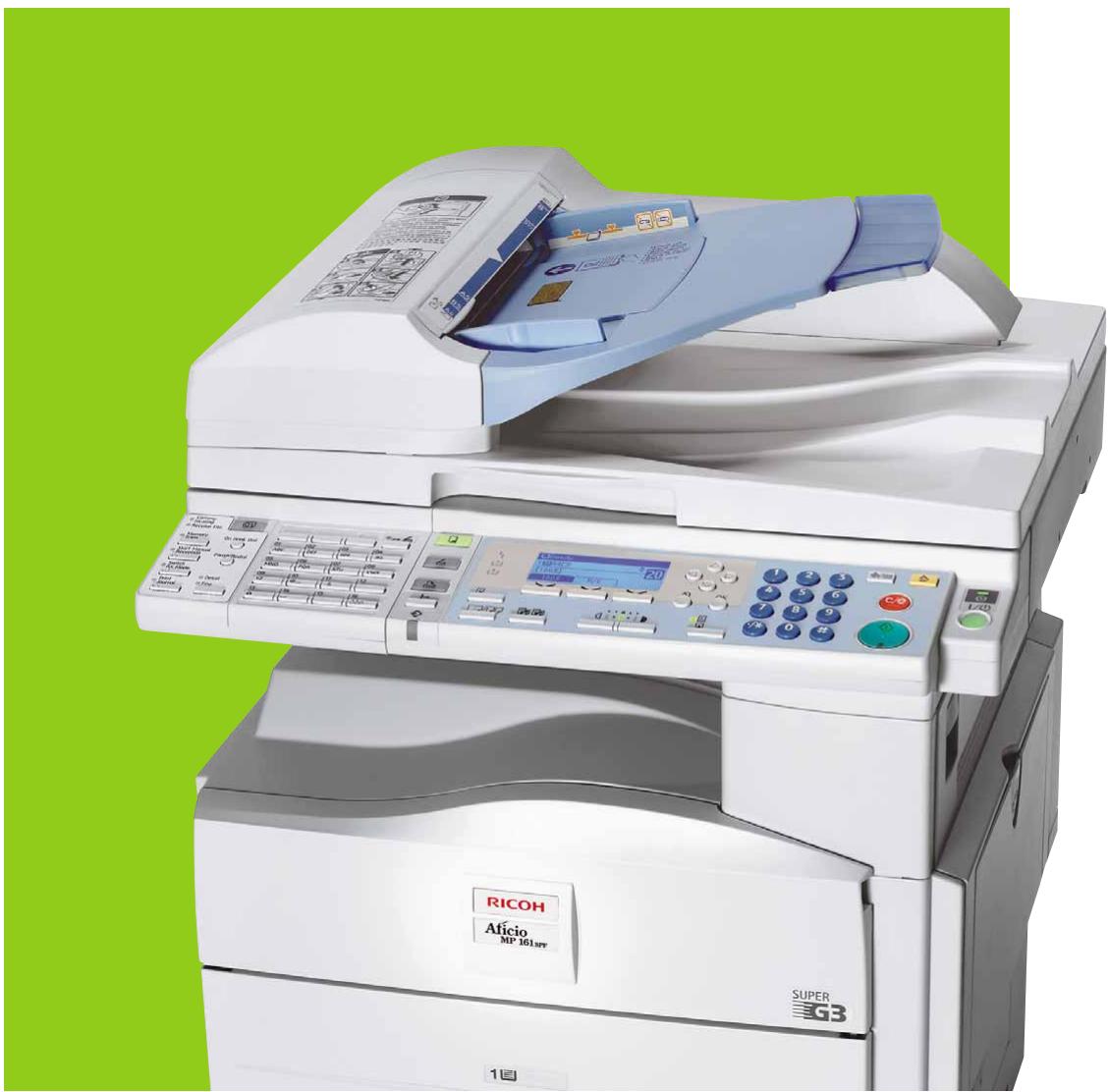

Une gestion efficace et sécurisée de tous vos documents

Afiocio MP 161F/MP 161SPF

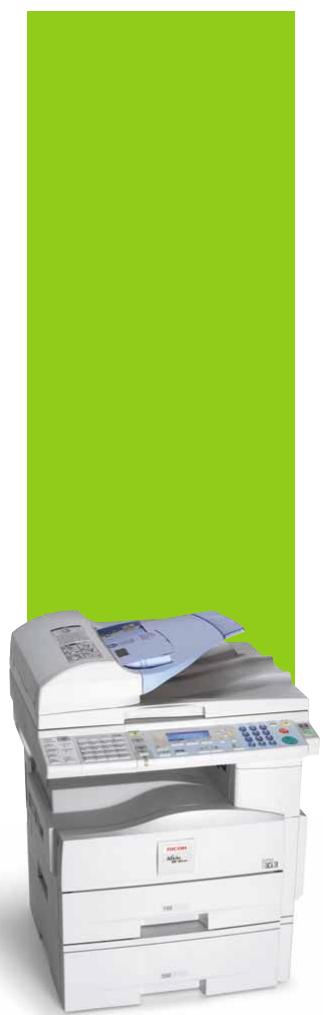

Une gestion intelligente de vos communications professionnelles

Partager une solution économique multifonction au sein d'un groupe de travail ou d'un service relève souvent du défi. Dans ce cas, vous avez en effet besoin d'un partenaire économique capable de gérer plusieurs utilisateurs et de nombreux travaux. Pour répondre à vos exigences, Ricoh propose deux solutions fiables et simples à utiliser qui viennent en complément de la série Aficio MP 161. L'Aficio™MP 161F offre des fonctions de copie et de télécopie avancées et l'Aficio™MP 161SPF intègre des fonctions d'impression monochrome et de numérisation couleur en réseau. Tout ce dont vous avez besoin pour exécuter vos travaux économiques rapidement et à faible coût : une multitude de possibilités par simple pression sur un bouton !

MP 161F

• Copie rapide
• Chargeur automatique de documents recto verso (ARDF)
• Télécopie avancée

MP 161SPF

• Multifonctionnalité totale et sécurisée
• Impression monochrome et numérisation couleur
• Chargeur automatique de documents recto verso (ARDF)

Une meilleure productivité

• disponibilité instantanée : temps de préchauffage de 30 secondes seulement
• vitesse d'impression de la première page inférieure à 7,5 secondes production rapide : 16 pages/impressions par minute
• intervention des utilisateurs réduite, grâce à une capacité papier de 850 feuilles maximum
• alimentation automatique et rapide des originaux multipages recto-verso

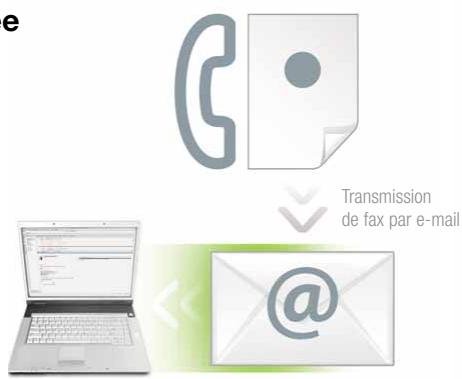

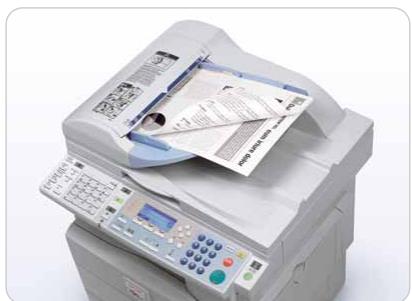

Une station de communication efficace et sécurisée

• traitement rapide des flux de télécopie, quel que soit le volume, grâce au modem 33,6 Kbps
• pour un rendement supplémentaire, 150 numéros rapides et 16 numéros abrégés sont disponibles
• Gagnez du temps et améliorez la qualité de vos images en envoyant des télécopies directement depuis votre PC 1
• Limitez la distribution des fax imprimés et transmettez les fax par e-mail

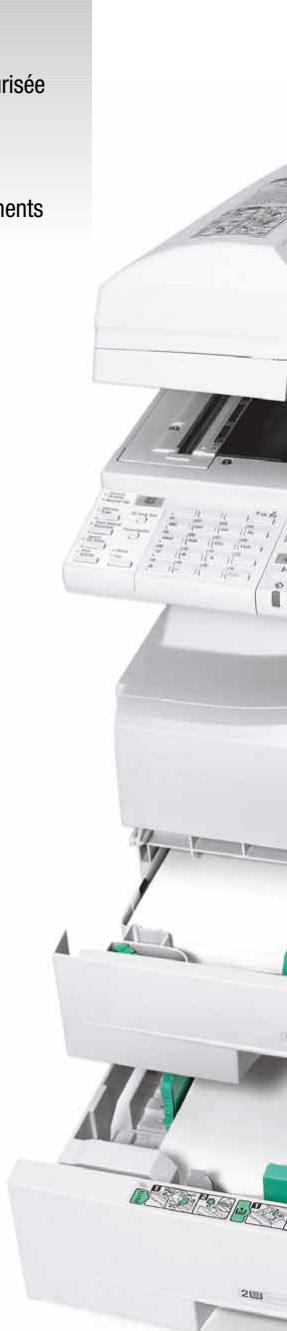

Gagner du temps - réduire les coûts

Avec les Afitio™MP 161F/MP 161SPF, vous gagnerez en efficacité. Grâce au chargeur de documents recto-verso de 50 feuilles, vous ne perdrez plus votre temps pour l'alimentation des documents et votre intervention sera limitée au minimum. L'unité recto-verso standard vous permet en plus de réaliser des sorties recto-verso : vous économisez du papier et de l'argent.

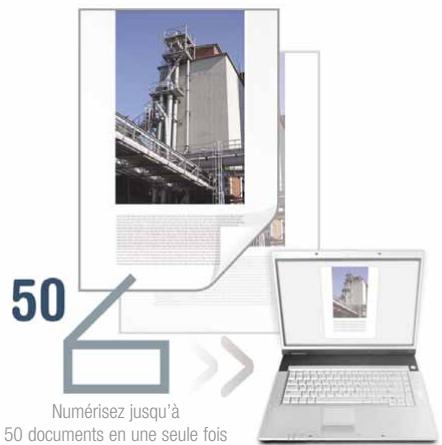

Numérisation en couleur

L'AFicio™MP 161SPF vous permet de numériser facilement vos documents papier sans avoir à investir dans un scanner couleur. Numérisez jusqu'à 50 originaux couleur et/ou recto-verso en une seule fois directement vers différentes destinations. Les livres, les magazines et les supports d'impression volumineux peuvent être numérisés sur la vitre d'exposition. Numérisez vos documents et gagnez du temps et de l'espace.

FTP

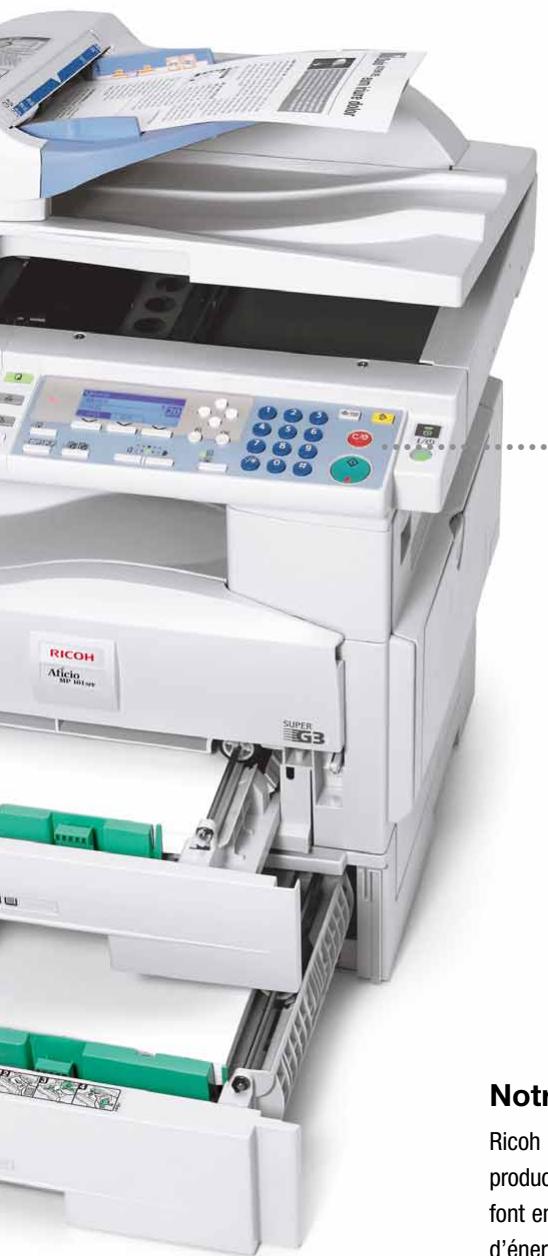

Une distribution intelligente 1

Découvrez les avantages qu'offrent les nombreuses possibilités de distribution de l'Aficio™ MP 161SPF. Vous pouvez envoyer les documents numérisés vers n'importe quelle adresse e-mail, dans le monde entier, ou directement vers un dossier réseau dédié. Les documents numérisés, trop volumineux pour être envoyés par e-mail, peuvent être facilement téléchargés sur un serveur FTP, ce qui simplifie le partage des documents entre des bureaux distants.

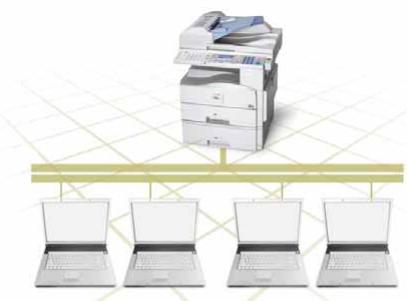

Mise en réseau professionnelle 1

• simplicité d'intégration dans des réseaux spécifiques, et notamment des environnements non Windows® (UNIX, Mac, Citrix, AS400)
• facilité de surveillance et de gestion des périphériques en réseau grâce à des navigateurs Web communs (Web Image Monitor)

Une facilité d'utilisation maximale

Les Afitio™MP 161F/MP 161SPF sont faciles à utiliser et à entretenir. Il suffit de les brancher pour qu'ils soient prêts à fonctionner! Leur panneau de commande est intuitif : plus besoin de consulter des manuels utilisateurs complexes ou de suivre des formations techniques. Le papier peut être réapprovisionné en un rien de temps et le remplacement des cartouches ne prend que quelques secondes, grâce à une accessibilité entièrement par l'avant.

Des produits conçus pour durer

S'appuyant sur des années d'expérience, l'innovation technologique et une anticipation surmanente du marché, Ricoh propose des modèles extrêmement fiables et à haute performances. Les solutions numériques de Ricoh mettent fin aux limitations des systèmes analogiques et présentent un niveau de professionnelisme totalement nouveau. Vous pouvez désormais vous appuyer totalement sur vos équipements et profiter de coûts de fonctionnement plus faibles.

Notre engagement pour l'environnement

Ricoh utilise des matières non toxiques pour tous ses matériels*. Nos méthodes de production de toner à économie d'énergie sont uniques. Les Afitio™MP 161F/MP 161SPF font encore évoluer le respect de l'environnement : avec leur très faible consommation d'énergie, leur fonctionnement propre et silencieux ainsi que la fonction recto-verso en standard, ils contribuent au développement durable.

Copieur

Procédé de copie :	Numérique à double faisceau laser et impression electrolytographique
Vitesse de copie :	16 pages par minute
Résolution :	600 dpi
Copies multiples :	Jusqu'à 99
Temps de préchauffage :	Inférieure à 30 secondes
Vitesse d'impression de la première page :	Inférieure à 7,5 secondes
Zoom :	50 à 200 % (par pas de 1 %)
Mémoire :	MP 161F:	128 Mo (partagée)
	MP 161SPF:	384 Mo (partagée)
Alimentation papier :	Standard :	1 magasin papier de 250 feuilles
	1 magasin bypass de 100 feuilles
	Maximum :	850 feuilles
Chargeur de documents automatique recto-verse :	50 feuilles
Sortie papier :	250 feuilles (magasin interne)
Format papier :	Magasin standard :	A5 - A4
	Bypass :	A6 - A4
	Magasin recto-verse :	A4
Grammage :	Magasin standard :	60 à 90 g/m3
	Bypass :	60 à 157 g/m3
	Magasin recto-verse :	64 à 90 g/m3
Dimensions (L x P x H) :	485 x 450 x 481 mm
Poids :	Inférieur à 29 kg
Source d'alimentation électrique :	220 - 240 V, 50/60 Hz
Consommation électrique :	En fonctionnement :	Inférieure à 900 W
	Mode économique d'énergie :	Inférieure à 30 W

Vitesse d'impression : 16 pages par minute

Language d'impression : Standard : PCL5e, PCL6, RPCSTM

En option : Adobe® PostScript® 3™

Résolution : 600 x 600 dpi

Interface : Standard : USB 2.0

Ethernet 10 Base-T/100 Base-TX

En option: Réseau local sans fil (IEEE 802.11b)

IEEE 1284 bidirectionnel

Bluetooth

Protocole réseau : TCP/IP, IPX/SPX, SMB, AppleTalk

Environnements Windows 98/Me/NT4.0/2000/XP/

supportés : Server 2003

Scanner (AfidioTMMP 161SPF)

Vitesse de numérisation : Jusqu'à 22 originaux par minute

Résolution : 100 - 600 dpi maximum

Format original : A5 - A4

Pilotes intégrés : Réseau, TWAIN

Scan to e-mail : SMTP, TCP/IP ou POP3 avant SMTP

Adresses de destination : 100 maximum par envoi

Adresses de destination

stockées : 150 maximum

Carnet d'adresses : Via le panneau de commande, LDAP, Web

Image Monitor ou SmartDeviceMonitorTM

Destination : 32 dossiers maximum par envoi

Telecopieur

Circuit: PSTN, PBX

Compatibilité : Groupe 3 UIT-T

Vitesse du modem : 33,6 kbps maximum

Méthode

de compression : MH, MR, MMR, JBIG

Vitesse de numérisation : 2 secondes

Numéros rapides : 150 numéros maximum

Numéros abrégés : 16 numéros maximum

Capacité mémoire : 4 Mo (320 feuilles)

Solutions logicielles (AficioTMMP 161SPF)

SmartDeviceMonitor™, Web SmartDeviceMonitor™ 2,

Web Image Monitor, DesktopBinder™ Lite

• 1 magasin de papier de 500 feuilles
• Interface compteur
• Meubles support (bas, haut)
• Adobe® PostScript® 3™ (MP 161SPF)
• IEEE 1284 bidirectionnel (MP 161SPF) Réseau local sans fil (IEEE 802.11b) (MP 161SPF)
• Bluetooth (MP 161SPF)

Pour en savoir plus sur la disponibilité des modèles, des appareils et des logiciels en option, contactez votre revendeur Ricoh.

ISO9001 : Certifié en 2000 Certifié ISO14001

Ricoh croit en la protection des ressources naturelles de la Terre.

Les noms de marques et/ou de produits sont des marques déposées de leurs propriétaires respectifs.

Les caractéristiques et l'apparence externe du produit sont sujettes à modification sans préavis. Les couleurs du produit sont susceptibles d'être différentes de celles représentées dans cette brochure.

Copyright © 2006 Ricoh Europe B. V. Tous droits réservés. Toute modification et/ou adaptation et/ou reproduction, en partie ou en intégralité, et/ou insertion dans d'autres travaux de la présente brochure, de son contenu et/ou de sa mise en page sans l'accord écrit de la société Ricoh Europe B. V. est interdite.
