Type de produit	Vélo électrique
Marque	Scott
Modèle	Voltage eRIDE 910
Catégorie	VTT électrique
Type de batterie	Lithium-ion, 36 V
Capacité de la batterie	500 Wh
Autonomie	Jusqu'à 120 km (en mode économie)
Moteur	Bosch Performance Line CX (250 W, 75 Nm)
Vitesses	12 vitesses (Shimano Deore XT)
Freins	Freins à disque hydrauliques Shimano MT520
Suspension avant	Fourche télescopique (débattement 120 mm)
Matériau du cadre	Aluminium 6061
Poids total	Environ 22 kg
Dimensions (L x H x l)	173 x 95 x 60 cm (taille M)
Roues	27,5 pouces, pneus Schwalbe
Éclairage	Feux avant et arrière à LED (alimentation batterie)
Affichage	Écran LCD avec support smartphone
Assistance au pédalage	4 modes : Eco, Tour, eMTB, Turbo
Nettoyage	Nettoyer avec un chiffon humide et du savon doux, éviter les jets haute pression
Entretien	Vérifier régulièrement la pression des pneus, l'état des freins et de la batterie
Sécurité	Utiliser un casque et des équipements réfléchissants, respecter le code de la route
Pièces détachées	Disponibles chez les revendeurs Scott agréés
Garantie	2 ans sur le cadre et le moteur, 1 an sur la batterie

FOIRE AUX QUESTIONS - Voltage eRIDE 910 SCOTT

Quelle est l'autonomie réelle du Scott Voltage eRIDE 910 ?

L'autonomie peut varier entre 60 et 120 km selon le mode d'assistance utilisé, le terrain, le poids du cycliste et la température. En mode Turbo, comptez environ 60 km ; en mode Eco, jusqu'à 120 km.

Comment entretenir la batterie lithium-ion ?

Il est recommandé de recharger la batterie après chaque utilisation et de la stocker à une température comprise entre 10°C et 20°C. Évitez les décharges complètes et ne laissez pas la batterie se décharger totalement (rechargez-la au moins à 30% pour le stockage).

Puis-je monter des accessoires comme un porte-bagages ou une béquille ?

Oui, le cadre est prévu pour l'installation d'un porte-bagages arrière et d'une béquille. Assurez-vous que les accessoires sont compatibles avec les fixations du vélo.

Comment ajuster la suspension avant ?

La fourche possède un réglage de précharge et de détente. Utilisez la molette de précharge pour adapter la suspension à votre poids. La détente se règle avec une molette située en bas de la fourche (tournez dans le sens horaire pour durcir, antihoraire pour assouplir).

Que faire si l'écran d'affichage ne s'allume pas ?

Vérifiez d'abord que la batterie est correctement enclenchée et chargée. Si le problème persiste, inspectez les connexions entre la batterie, le moteur et l'écran. En cas de dysfonctionnement, contactez un revendeur Scott agréé.

Quelle pression de pneus recommandez-vous ?

La pression recommandée se situe entre 2,0 et 3,5 bars selon le terrain et le poids du cycliste. Pour un usage mixte, commencez à 2,5 bars à l'avant et 2,8 bars à l'arrière, puis ajustez selon votre ressenti.

Puis-je utiliser le vélo sous la pluie ?

Oui, le Scott Voltage eRIDE 910 est conçu pour une utilisation par temps humide. Toutefois, évitez les fortes pluies prolongées et séchez le vélo après utilisation pour prévenir la corrosion. Protégez les connecteurs électriques.

Comment nettoyer le vélo électrique ?

Utilisez un chiffon doux humide et un détergent doux. N'utilisez jamais de nettoyeur haute pression, car l'eau pourrait pénétrer dans les composants électroniques. Rincez à basse pression et séchez soigneusement.

Quels sont les intervalles de révision recommandés ?

Une révision complète est conseillée tous les 6 mois ou 2000 km. Vérifiez les freins, la transmission, les roulements et l'état de la batterie. Consultez un atelier Scott agréé pour les entretiens périodiques.

Comment remplacer une chambre à air ou un pneu ?

Démontez la roue, dégonflez le pneu, insérez un démonte-pneu entre le pneu et la jante, puis retirez le pneu. Remplacez la chambre à air, remontez le pneu et regonflez. Pour les pneus tubeless, utilisez un kit de réparation.

MODE D'EMPLOI Voltage eRIDE 910 SCOTT

2024 SCOTT

VOLTAGE eRIDE MANUAL

CONTENT

THE VOLTAGE eRIDE SHOULD BE ADJUSTED EXACTLY TO THE RIDER FOR MAXIMUM SAFETY AND RIDEABILITY.

Please contact your authorized SCOTT dealer for advice in order to avoid technical problems or any harm.

GEOMETRY & TECHNICAL DATA 03

HEADSET ADJUSTMENT 05

SETTING SAG 06

TWINLOC

TQ SYSTEM MANUALS 07

TQ SPARE PARTS 08

CABLE ROUTING 10

GENERAL SPARE PARTS 11

MANUFACTURE'S GUARANTEE 14

07

LEGEND

TORQUE REQUIRED

TASK DIFFICULTY

TORX TOOL SIZE

HEX TOOL SIZE

TORQUE AMOUNT

GREASE REQUIRED

NO GREASE REQUIRED

CARBON GREASE

THREADLOC REQUIRED

BEARING FIT REQUIRED

GEOMETRY & TECHNICAL DATA

SEATPOST	mm	31.6	HARDWARE M.FRAME	mm	Trunnion
SEATPOST CLAMP	mm	34.9	HARDWARE LINKAGE	mm	8 x 20
TRAVEL	mm	155 Rr 160 Fr (920) 150/155	MAX TYRE WIDTH	in	2.6
			MAIN PIVOT / CHAINSTAY	mm	61802-2RS x 2
SHOCK LENGTH	mm	185	LINKAGE / SEATTUBE	mm	61806-2RS x 2
SHOCK STROKE	mm	55	SEATSTAY / CHAINSTAY	mm	61801-2RS x 4
MAX ROTOR	mm	203 Rr 203 Fr	CHAINLINE	mm	55
MAX CHAINRING	Tooth	34

2024 VOLTAGE eRIDE		SM	MED	LG	XL
A Head tube angle		° 63.9 63.9 63.9 63.9
B Head tube length		mm 110 110 120 130
C Top tube horizontal		mm	580	600	630
D standover height		mm	765	765	772
E BB offset		mm	27	27	27
F BB height		mm	350 350 350 350
G Wheelbase		mm	1233	1253	1285
I BB center to TST		mm	405	425	450
J Seat angle		°	77.1	77.1	77.1
K Chainstay		mm	455	455	455
L Reach		mm	437	457	485
M Stack		mm	622	622	631
	Fork Length	mm	44	44	44
	Trail	mm	136	136	136

VOLTAGE eRIDE

GEOMETRY & TECHNICAL DATA CONT.

Please observe the maximum seatpost insertion so not to damage the frame.

Small: 190 mm Max Insertion

Medium: 210 mm Max Insertion

Large: 235 mm Max Insertion

X-Large: 265 mm Max Insertion

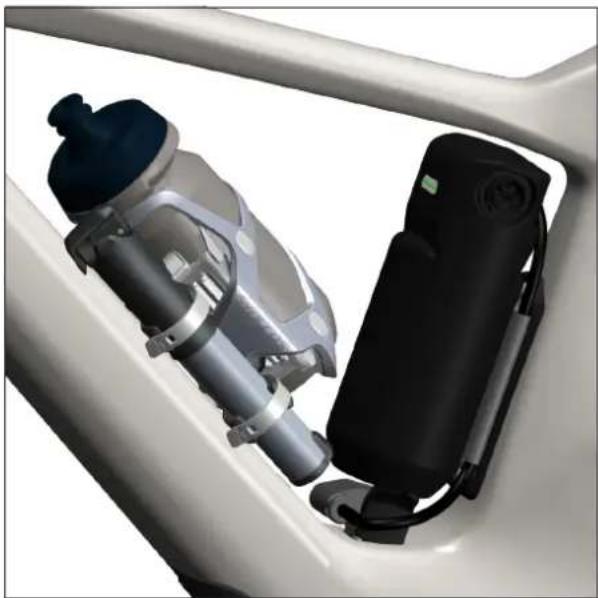

A 500 ml water bottle (with a side entry cage) and a TQ Range Extender can be used on all frame sizes.

VOLTAGE eRIDE

HEADSET ADJUSTMENT

It is important to install the headset correctly depending on the set up required. There are two types of headset cups.

0° & 0.6° (64° & 65°) These can be identified from the stamp on the inner surface of the headset cup.

The headset is available in two options:

288251 SYN HEADSET ZS56/28.6-ZS56/40 MTB 290060 SCO HEADSET CUP KIT SPARK 22

Do not use a standard headset tool to remove these plastic headset cups.

Slacker

Steeper

VOLTAGE eRIDE

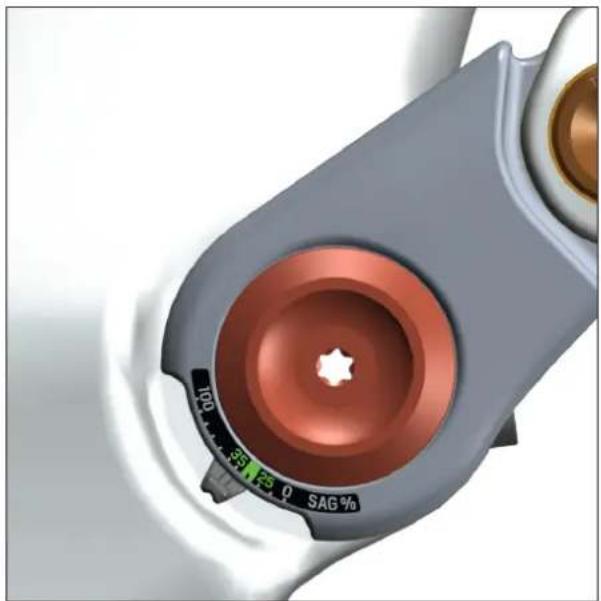

SAG ADJUSTMENT

01 02 Wear your normal riding gear, set the sage meter to zero & the twinloc in the open position.

Gently sit on the bike allowing the sag meter to move. Once completed dismount the bike gently. Check the value.

If the sag value is not to your liking within the sag range indicated, adjust the shock pressure as indicated.

VOLTAGE eRIDE

TWINLOC

MODEL NAME PART NO. CAM TYPE DROPPER

VOLTAGE eRIDE 900 SL	TWINLOC	290009	BLUE CAM	YES
VOLTAGE eRIDE 900 TND	TRACLOC	291219	BLUE CAM	YES
VOLTAGE eRIDE 910	TWINLOC	290009	BLUE CAM	YES
VOLTAGE eRIDE 920	TWINLOC	290009	BLUE CAM	YES

VOLTAGE eRIDE

TQ SYSTEM MANUALS

FOR TQ SYSTEM INSTALLATION PLEASE GO TO YOUR NEAREST AUTHORISED SCOTT DEALER.

Motor Manual (Multi Languages)

Battery Manual (Multi Languages)

Display Manual (Multi Languages)

Range Extender Manual (Multi Languages)

Charger Manual (Multi Languages)

General Service Manual (English Only)

VOLTAGE eRIDE

TQ SPARE PARTS

422378 SCO eRTQ RGE EXT. CABLE MTB V02 VOLTAGE

294537 SCO eRIDE TQ RANGE EXTENDER

296209 SCO eRIDE TQ SPEEDSENSOR 23

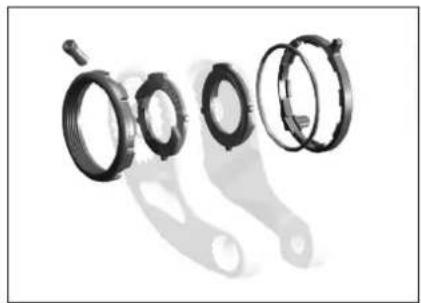

296217 SCO eRIDE TQ LOCKRING SET 23

296216 SCO eRIDE TQ H-BAR REMOTE SET 23

VOLTAGE eRIDE

TQ SPARE PARTS

422379 SCO eR VOLTAGE 24 TQ RANGE EXT. HOLDER

292632 SCO eRIDE S-SENSOR CLIP PATRON 22 (SHIMANO ROTOR)

422372 SCO eRIDE SPEEDSENSOR CLIP VOLTAGE CL 24 (SRAM ROTORS)

VOLTAGE eRIDE

CABLE ROUTING

Brake/Derailleur/Twinloc/Dropper Cable Routing

TQ System

VOLTAGE eRIDE

GENERAL SPARE PARTS

421225 SCO ERIDE CHAINGUIDE VOLTAGE 24

421226 SCO ERIDE CABLEGUIDE COVER KIT VOLT 24

421224 SCO ERIDE SHOCK COVER VOLTAGE 24

421222 SCO ERIDE SHOCK SLEEVE VOLTAGE 24

421223 SCO ERIDE SHOCK EXTENSION VOLTAGE 24

VOLTAGE eRIDE

GENERAL SPARE PARTS

421701 SYN FRAME PROTECTION KIT VOLTAGE 24

421229 SCO ERIDE SWINGARM REP KIT VOLTAGE 24

286000 SCO DROPOUT SRAM UDH 21

Reverse Thread

296609 SCO AXLE RWS REAR 148X12 GENSCAL PLUG 23

297522 SCO STEM SPACER/TOP CAP GENIUS 23

VOLTAGE eRIDE

GENERAL SPARE PARTS

297086 SCO STEM ACCESSORY COVER COMBO 22

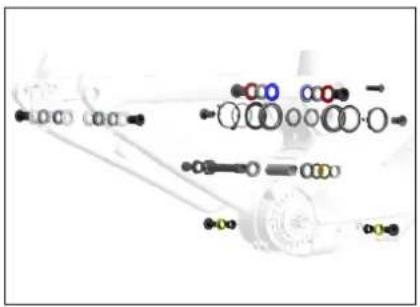

422663 SCO ERIDE LINKAGE HARDWARE KIT VOLT 24

414184 SCO LINK INNER VOLTAGE-ER 24

MANUFACTURER'S GUARANTEE,

When purchasing a new SCOTT bicycle from an authorized SCOTT dealer, SCOTT grants a manufacturer's guarantee subject to the following provisions.

CONDITIONS

The manufacturer's guarantee is only granted to the first-time buyer of a SCOTT bicycle who has purchased it from an authorized SCOTT dealer. The manufacturer's guarantee only applies if the bicycle is registered to the first buyer at www.scott-sports.com within ten days of purchase.

DURATION

The manufacturer's guarantee is granted from the date of purchase for a period of five years on bicycle frames and rear ends. The guarantee period is reduced to three years, if the SCOTT bicycle is not serviced at least once a year by an authorized SCOTT dealer. Maintenance services must be carried out in accordance with the maintenance instructions in the SCOTT manual and must be confirmed there by the stamp and signature of the authorized SCOTT dealer.

For frames and rear ends of Category 5 bicycle models and for rigid forks manufactured by SCOTT, the duration of the manufacturer's guarantee is limited to two years.

If a defect on the SCOTT bicycle is remedied within the scope of a manufacturer's guarantee or a warranty claim, the duration of the manufacturer's guarantee is not extended. The manufacturer's guarantee ends, when the first-time buyer transfers ownership of the SCOTT bicycle to a third person.

ASSERTION

The manufacturer's guarantee is provided by SCOTT Sports SA, Route du Crochet 11, 1762 Givisiez, Switzerland. The buyer must inspect the SCOTT bicycle immediately after purchase and notify his authorized SCOTT dealer at once in writing of any obvious defects. Hidden defects must be reported immediately after their discovery. In the event of a guarantee claim, the SCOTT bicycle must be handed over to an authorized SCOTT dealer. The latter will contact SCOTT to remedy the defect. The assertion of a guarantee claim always requires the presentation of the original proof of purchase as well as the proof of maintenance service in the SCOTT manual.

Performance of SCOTT in the event of a guarantee claim

In the event of a guarantee claim, SCOTT will, at its own discretion, repair the defect or replace the defective product with a product of similar quality, whereby colour and model deviations are possible. If a repair or replacement is not possible, a purchase price refund will be made taking into account previous use. SCOTT is entitled to commission third parties to remedy the defect.

LIMITATIONS

The manufacturer's guarantee applies exclusively to frames, swingarms and rigid forks of SCOTT bicycles. Bicycle components are excluded from this manufacturer's guarantee.

The manufacturer's guarantee does not apply to normal wear and tear, damage caused by accidents or other excessive force on the SCOTT bicycle, corrosion, improper maintenance, incorrect assembly and assembly of unsuitable components or accessories as well as cosmetic defects, for example in the varnish.

The manufacturer's guarantee does not apply to SCOTT bicycles that have been used in a rental shop.

MISCELLANEOUS

These manufacturer's guarantee provisions apply to all SCOTT bicycles as of model year 2023. Statutory warranty rights of the buyer and guarantees of component manufacturers (Shimano,

SRAM etc.) remain unaffected by this manufacturer's guarantee. The place of jurisdiction for all disputes in connection with this manufacturer's guarantee is Freiburg, Switzerland. This manufacturer's guarantee is subject to Swiss law to the exclusion of all legislation that refers to foreign law.
