MODE D'EMPLOI CHEOPS S KNX THEBEN

1 Description des fonctions 3

2 Caractéristiques techniques 4

3 Informations générales concernant KNX-Secure 5

3.1 Mise en service avec « KNX Data-Secure » 6
3.2 Mise en service sans « KNX Data-Secure » 6

4 Le programme d'application CHEOPS S 7

4.1 Sélection dans la base de données produits 7
4.2 Aperçu des objets de communication 8
4.3 Description des objets de communication 14
4.4 Aperçu des pages de paramètres 26
4.5 Paramètres généraux 28
4.6 Paramètres pour le régulateur de chauffage 30
4.7 Paramètres pour le servomoteur 52
4.8 Paramètres pour les entrées externes I1 et I2 62

5 Mise en service 80

5.1 Raccordement 80

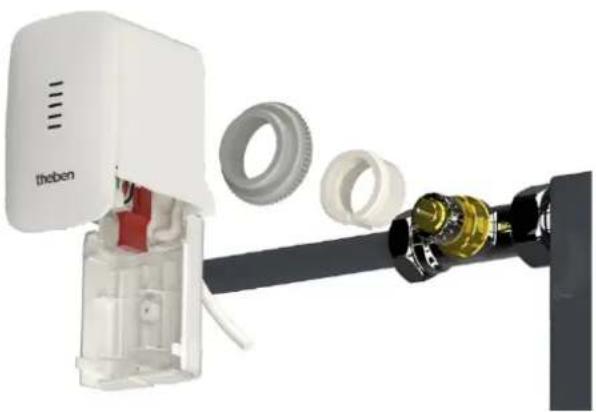

5.2 conforme 81
5.3 Installation et adaptation automatique (cycle d'étalonnage) 82
5.4 Stratégies d'étalonnage 83
5.5 Fonction chantier 84
5.6 Vannes et joints de vannes 85

6 Applications classiques 86

6.1 Cheops S en tant que simple servomoteur 86
6.2 Cheops S en tant que régulateur de chauffage avec valeur réelle via un objet 90
6.3 Régulation de chauffage 4 zones avec commande de pompe en fonction de la grandeur de réglage 93

7 Annexe 98

7.1 Détermination du mode de fonctionnement actuel 98
7.2 Priorités lors de la sélection du mode de fonctionnement 99
7.3 Valeur de consigne de base et valeur de consigne actuelle 100
7.4 Calcul de la valeur de consigne 101
7.5 Décalage de la valeur de consigne 103
7.6 Zone morte 103
7.7 Protection de vanne 104
7.8 Déterminer la grandeur de réglage maximale 104
7.9 Limitation des grandeurs de réglage 107

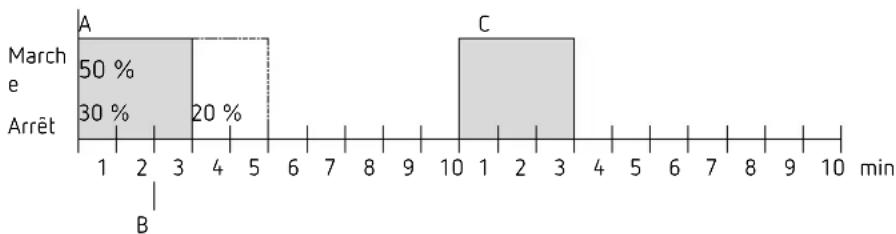

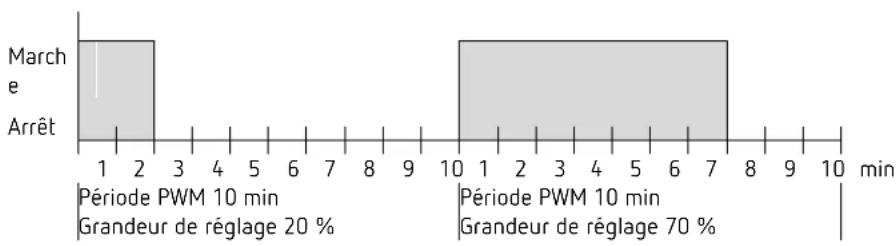

7.10 Cycle PWM 108
7.11 Calcul de la valeur de consigne 110

1 Description des fonctions

• Servomoteur électrique KNX
- Régulateur intégré pour chauffage et climatisation avec une phase supplémentaire dans les deux cas
• Entrées binaires multifonctions
- Sonde de température intégrée
• Adaptation automatique de la vanne
• Usage multifonctionnel grâce à la large gamme d'adaptateurs de vanne
- Logique intégrée pour 10 contacts de fenêtre maximum

2 Caractéristiques techniques

Tension de service	Tension du bus KNX
Courant de bus KNX	7,5 mA
Type de raccordement	Câble avec bornier bus KNX
L x l x P	80 x 50 x 64 mm
Température ambiante	5 °C à +50 °C
Température de la plage de mesure	Sonde interne : de 0 à +60 °CSonde externe sur l2 : de 0 à +60 °C
Période d'action	< 20 s/mm
Course maximale	8 mm
Force de réglage maximale	220 N
Indice de protection	IP 21 selon EN 60529
Classe de protection	III

3 Informations générales concernant KNX-Secure

À partir de la version ETS5 5.5, une communication sécurisée sera prise en charge dans les systèmes KNX. Pour cela, on fait une distinction entre communication sécurisée par le médium IP au moyen de KNX IP-Secure et communication sécurisée par les médiums TP et RF au moyen de KNX Data-Secure. Les informations suivantes se rapportent à KNX Data-Secure.

Dans le catalogue de l'ETS, les produits KNX avec prise en charge de « KNX-Secure » sont clairement indiqués.

Dès qu'un appareil « KNX-Secure » est ajouté dans le projet, l'ETS réclame un mot de passe de projet. Si aucun mot de passe n'est saisi, l'appareil est ajouté avec Secure-Mode désactivé. Le mot de passe peut aussi être entré ou modifié a posteriori dans la vue générale du projet.

3.1 Mise en service avec « KNX Data-Secure »

Pour une communication sécurisée, une clé FDSK (Factory Device Setup Key) est nécessaire. Si un produit KNX est ajouté dans une ligne avec prise en charge de « KNX Data-Secure », l'ETS réclame la saisie de la FDSK. Cette clé spécifique à chaque appareil est imprimée sur la plaque signalétique de l'appareil et peut soit être saisie au moyen du clavier, soit lue au moyen d'un scanner de code ou d'une caméra d'ordinateur portable.

Exemple de la FDSK sur la plaque signalétique d'un appareil :

L'ETS produit, après la saisie de la FDSK, une clé outil spécifique à chaque appareil. Par le bus, l'ETS envoie la clé outil vers l'appareil devant être configuré. La transmission est codée et authentifiée au moyen de la clé FDSK d'origine précédemment saisie. Ni la clé outil, ni la clé FDSK ne sont envoyées en texte clair via le bus.

L'appareil n'accepte plus, après l'action précédente, que la clé outil pour poursuivre la communication avec l'ETS.

La clé FDSK n'est plus utilisée pour la suite de la communication, sauf si l'appareil est réinitialisé dans son état de livraison : alors, toutes les données relatives à la sécurité qui avaient été réglées seront effacées.

L'ETS génère autant de clés d'exécution que nécessaire pour la protection de la communication de groupes. Par le bus, l'ETS envoie la clé d'exécution vers l'appareil devant être configuré. La transmission s'effectue de manière codée et authentifiée au moyen de la clé d'appareil. Les clés d'exécution ne sont jamais envoyées en texte clair par le bus.

La FDSK est enregistrée dans le projet et peut être consultée dans l'aperçu du projet. En outre, il est possible d'exporter toutes les clés de ce projet (sauvegarde).

Lors de la conception du projet, il est possible de définir ensuite quelles fonctions ou quels objets sont censés communiquer en toute sécurité. Tous les objets avec une communication codée sont marqués dans l'ETS avec l'icône « Secure ».

3.2 Mise en service sans « KNX Data-Secure »

Il est également possible de mettre en service l'appareil sans KNX Data-Secure. Dans ce cas, l'appareil n'est pas sécurisé et se comporte comme d'autres appareils KNX qui n'ont pas la fonction KNX Data-Secure.

Pour mettre en service un appareil sans KNX Data-Secure, marquer l'appareil dans la section Topologie ou Appareils et sélectionner « Désactivé » pour l'option Mise en service sécurisée dans la zone Propriétés de l'onglet Réglages.

4 Le programme d'application CHEOPS S

4.1 Sélection dans la base de données produits

Fabricant	Theben AG
Famille de produits	Servomoteurs
Type de produit	Cheops S
Nom du programme	Cheops S

Nombre d'objets de communication	59
Nombre d'adresses de groupe	254
Nombre d'affectations	255

La base de données ETS peut être téléchargée sur notre site Internet : https://www.theben.de/en/downloads/

4.2 Aperçu des objets de communication

4.2.1 Objets généraux

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	DPT
1	LED de l'appareil	Luminosité	1 octet	-	W	C	-	5.001
		Réduite	1 bit	-	W	C	-	1.001
2	Heure	Recevoir	3 octets	-	W	C	-	0.001
3	Date	Recevoir	3 octets	-	W	C	-	11.001
4	Date/Heure (DPT 19.001)	Recevoir	8 octets	-	W	C	-	19.001
5	Demande de l'heure	Envoyer	1 bit	-	-	C	T	1.002

4.2.2 Objets pour le servomoteur

N°	Nom de l'objet	Fonction	Long.	R	W	C	T	DPT
10	Déplacer à la position	Recevoir	1 octet	-	W	C	-	5.001
11	Position actuelle de la vanne	Envoyer	1 octet	R	-	C	T	5.001
12	Défaillance de la grandeur de réglage	Envoyer	1 bit	R	-	C	T	1.001
13	Mode forcé	Mode forcé = 1	1 bit	-	W	C	-	1.003
		Mode forcé = 0	1 bit	-	W	C	-	1.001
14	Grandeur de réglage maximale	Envoyer	1 octet	R	-	C	T	5.001
15	Grandeur de réglage maximale	Recevoir	1 octet	-	W	C	-	5.001
16	Erreur de calibrage (cycle d'étalonnage)	Envoyer	1 bit	R	-	C	T	1.005
17	Fermer la vanne(interruption du chauffage ou de la climatisation)	Recevoir	1 bit	-	W	C	-	1.003
18	Démarrer le cycle d'étalonnagemanuellement	Recevoir	1 bit	-	W	C	-	1.015

4.2.3 Objets pour le régulateur de température ambiante (RTR)

N°	Nom de l'objet	Fonction	Long.	R	W	C	T	DPT
30	Valeur de consigne	Recevoir la température de consigne	2 octets	-	W		C	9.001
	Valeur de consigne de base	Recevoir la température de confort	2 octets	-	W		C	9.001
31	Valeur de consigne actuelle	Envoyer	2 octets	R	-	C	T	9.001
32	Décalage manuel de la valeur de consigne	Recevoir 2 octets R W				C	-	9.002
33	Compensation de température extérieure	Décaler la valeur de consigne (K)	2 octets	-	W	C	-	9.002
		Envoyer (°C) R - C T 9.001
		Envoyer (K)		R	-	C	T	9.002
35	Valeur réelle pour la régulation	Envoyer	2 octets	R	-	C	T	9.001
36	Valeur réelle externe	Recevoir	2 octets	-	W	C	-	9.001
37	Présélection du mode de fonctionnement	Recevoir 1 octet R W				C	-	20.102
38	Présence	Recevoir	1 bit	R	W	C	-	1.018
39	État de la fenêtre	Envoyer	1 bit	R	-	C	T	1.019
40	Mode de fonctionnement actuel	Envoyer	1 octet	R	-	C	T	20.102
41	Grandeur de réglage du chauffage et de la climatisation	Envoyer	1 octet	R	-	C	T	5.001
	Grandeur de réglage du chauffage	Envoyer	1 octet	R	-	C	T	5.001
42	Grandeur de réglage chauffage phase supplémentaire	Envoyer	1 octet	-	-	C	T	5.001
	PWM chauffage phase supplémentaire	Envoyer	1 bit	-	-	C	T	1.001
43	Grandeur de réglage de la climatisation	Envoyer	1 octet	R	-	C	T	5.001
44	Grandeur de réglage climatisation phase supplémentaire	Envoyer	1 octet	R	-	C	T	5.001
	PWM climatisation phase supplémentaire	Envoyer	1 bit	R	-	C	T	1.001
45	Mode chauffage/Mode climatisation	Chauffage = 1, climatisation = 0	1 bit	R	-	C	T	1.100
				R	-	C	T
				-	W	C	-
				-	W	C	-
47	Absence de la valeur réelle	Envoyer	1 bit	R	-	C	T	1.005
51	Température extérieure	Recevoir	2 octets	-	W	C	-	9.001
53	Contact de fenêtre 1 (1=fenêtre ouverte)	Recevoir 1 bit - W				C	-	1.019
54	Contact de fenêtre 2 (1=fenêtre ouverte)	Recevoir 1 bit - W				C	-	1.019
55	Contact de fenêtre 3 (1=fenêtre ouverte)	Recevoir 1 bit - W				C	-	1.019
56	Contact de fenêtre 4(1=fenêtre ouverte)	Recevoir	1 bit	-	W	C	-	1.019
57	Contact de fenêtre 5(1=fenêtre ouverte)	Recevoir 1 bit - W				C	-	1.019
58	Contact de fenêtre 6(1=fenêtre ouverte)	Recevoir 1 bit - W				C	-	1.019
59	Contact de fenêtre 7(1=fenêtre ouverte)	Recevoir 1 bit - W				C	-	1.019
60	Contact de fenêtre 8(1=fenêtre ouverte)	Recevoir 1 bit - W				C	-	1.019
61	Contact de fenêtre 9(1=fenêtre ouverte)	Recevoir 1 bit - W				C	-	1.019
62	Contact de fenêtre 10(1=fenêtre ouverte)	Recevoir 1 bit - W				C	-	1.019
63	Pompe MARCHE/ARRÊT	Envoyer	1 bit	R	-	C	T	1.001

4.2.4 Entrées externes : fonction interrupteur

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	DPT
81 Canal I1.1		Commuter	1 bit	R	W	C	T	1.001
		Priorité	2 bits	R	-	C	T	2.001
		Envoyer le pourcentage	1 octet	R	-	C	T	5.001
		Envoyer la valeur	1 octet	R	-	C	T	5.010
82 Canal I1.2		Commuter	1 bit	R	W	C	T	1.001
		Priorité	2 bits	R	-	C	T	2.001
		Envoyer le pourcentage	1 octet	R	-	C	T	5.001
		Envoyer la valeur	1 octet	R	-	C	T	5.001
85 Canal I1		Verrouiller = 1	1 bit	-	W	C	-	1.001
		Verrouiller = 0	1 bit	-	W	C	-	1.003
91-95	Canal I2 (détails : voir canal I1)

4.2.5 Entrées externes : fonction bouton poussoir

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	DPT
81 Canal I1.1		Commuter	1 bit	-	W	C	T	1.001
		Priorité	2 bits	-	-	C	T	2.001
		Envoyer le pourcentage	1 octet	-	-	C	T	5.001
		Envoyer la valeur	1 octet	-	-	C	T	5.010
82 Canal I1.2		Commuter	1 bit	-	W	C	T	1.001
		Priorité	2 bits	-	-	C	T	2.001
		Envoyer le pourcentage	1 octet	-	-	C	T	5.001
		Envoyer la valeur	1 octet	-	-	C	T	5.001
85 Canal I1		Verrouiller = 1	1 bit	-	W	C	-	1.001
		Verrouiller = 0	1 bit	-	W	C	-	1.003
91-95	Canal I2 (détails : voir canal I1)

4.2.6 Entrées externes : fonction variation

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	DPT
81	Canal I1	Commuter	1 bit	-	W	C	T	1.001
82 Canal I1		Éclaircir/Obscurcir	4 bits	-	-	C	T	3.007
		Éclaircir	4 bits	-	-	C	T	3.007
		Obscurcir	4 bits	-	-	C	T	3.007
Double-clic
83 Canal I1.1		Commuter	1 bit	-	W	C	T	1.001
		Priorité	2 bits	-	-	C	T	2.001
		Envoyer le pourcentage	1 octet	-	-	C	T	5.001
		Envoyer la valeur	1 octet	-	-	C	T	5.010
85 Canal I1		Verrouiller = 1	1 bit	-	W	C	-	1.001
		Verrouiller = 0	1 bit	-	W	C	-	1.003
91-95	Canal I2 (détails : voir canal I1)

4.2.7 Entrées externes : fonction store

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	DPT
81	Canal I1	Pas/arrêt	1 bit	-	-	C	T	1.010
82	Canal I1	MONTÉE/DESCENTE	1 bit	-	W	C	T	1.008
		MONTÉE	1 bit	-	-	C	T	1.008
		DESCENTE	1 bit	-	-	C	T	1.008
Double-clic
83	Canal I1.1	Commuter	1 bit	-	W	C	T	1.001
		Priorité	2 bits	-	-	C	T	2.001
		Envoyer le pourcentage	1 octet	-	-	C	T	5.001
		Hauteur % ^1	1 octet	-	-	C	T	5.001
		Envoyer la valeur	1 octet	-	-	C	T	5.010
84	Canal I1.2	Lamelle % ^2	1 octet	-	-	C	T	5.001
85	Canal I1	Verrouiller = 1	1 bit	-	W	C	-	1.001
		Verrouiller = 0	1 bit	-	W	C	-	1.003
91-95	Canal I2 (détails : voir canal I1)

4.2.8 Entrées externes : fonction entrée de la température (12 uniquement)

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	DPT
91	Canal I2	Valeur réelle température	2 octets	-	-	C	T	9.001

4.2.9 Entrées externes : fonction contact de fenêtre

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	DPT
81	Canal I1	Contact de fenêtre 1	1 bit	R	-	C	T	1.001
85	Canal I1	Verrouiller = 1	1 bit	-	W	C	-	1.001
		Verrouiller = 0	1 bit	-	W	C	-	1.003
91	Canal I2	Contact de fenêtre	1 bit	R	-	C	T	1.001
95	Canal I2	Verrouiller = 1	1 bit	-	W	C	-	1.001
		Verrouiller = 0	1 bit	-	W	C	-	1.003

4.2.10 Objets pour diagnostic et maintenance

En cas de problème, ces objets fournissent des données de diagnostic à nos collaborateurs du support informatique.

Activation : page de paramètres Servomoteur/Réglages, activer les messages de diagnostic.

N°	Nom de l'objet	Fonction	Longueur	R	W	C	T	DPT
111	Diagnostic - Moteur valeur AD	Envoyer	2 octets	-	-	C	T	7.001
112	Diagnostic - Position	Envoyer	2 octets	-	-	C	T	7.001
113	Diagnostic - Texte informatif	Envoyer	14 octets	-	-	C	T	16.001
114	Diagnostic - Heure et date	Envoyer	8 octets	-	-	C	T	19.001
115	Diagnostic - Position : vanne ouverte	Envoyer	2 octets	-	-	C	T	7.001
116	Diagnostic - Position : vanne fermée	Envoyer	2 octets	-	-	C	T	7.001
117	Diagnostic - Position : vanne complètement fermée	Envoyer	2 octets	-	-	C	T	7.001

4.3 Description des objets de communication

4.3.1 Objets généraux

Objet 1 : LED de l'appareil

Disponible uniquement avec réglage Réduire la luminosité des LED = via bus.

Type d'objet	Fonction
Via l'objet decommutation	1 = réduire la luminosité0 = luminosité normale
Via le pourcentage	0 à 100 % = luminosité LED

Objet 2 : recevoir l'heure

Reçoit l'heure actuelle.

DPT 10.001

Objet 3 : recevoir la date

Reçoit la date actuelle.

DPT 11.001

Objet 4 : recevoir la date/l'heure

Reçoit la date actuelle et l'heure en même temps.

DPT 19.001

Objet 5 : envoyer la demande de l'heure

Envoie une demande d'heure à l'horloge du bus pour obtenir l'heure actuelle.

4.3.2 Objets pour la fonction Servomoteur

Objet 10 : déplacer à la position

Reçoit la grandeur de réglage prescrite du régulateur de température ambiante (0 à 100%).

La vanne se positionne en conséquence.

Cet objet est uniquement disponible si le régulateur de température ambiante (RTR) interne n'est pas activé. ^3

Objet 11 : position actuelle de la vanne

Envoie la position réelle de la vanne (0 à 100%) sur le bus.

Objet 12 : envoyer la défaillance de la grandeur de réglage

Uniquement disponible si le paramètre Surveiller la grandeur de réglage = oui est réglé sur la page de paramètres Servomoteur - Réglages.

Si la surveillance est sélectionnée, un télégramme de la grandeur de réglage doit être reçu régulièrement par le thermostat d'ambiance.

Recommandation : pour garantir un fonctionnement sans défaut, la durée de l'envoi cyclique du thermostat d'ambiance ne doit pas être supérieure à la moitié de la durée de surveillance.

Exemple : durée de surveillance 30 min, durée de l'envoi cyclique du thermostat inférieure ou égale à 15min.

Si, pendant la durée de surveillance paramétrée, aucune nouvelle grandeur de réglage n'est reçue, une panne du thermostat d'ambiance est supposée et un programme de secours démarre.

Voir page des paramètres Programme de secours.

Cet objet est uniquement disponible si le régulateur de température ambiante (RTR) interne

n'est pas activé. ^4

Objet 13 : mode forcé

Le sens d'effet du télégramme forcé est réglable.

Standard :

1 = activer le forçage

0 = terminer le forçage.

Après un téléchargement ou réinitialisation, le mode forcé est toujours désactivé.

^3 Voir la page de paramètres Généralités

^4 Voir la page de paramètres Généralités

Objet 14 : envoyer la grandeur de réglage maximale

Envoie la grandeur de réglage intrinsèque aux autres servomoteurs pour lancer une comparaison.

Objet 15 : recevoir la grandeur de réglage maximale

Reçoit la grandeur de réglage des autres servomoteurs (autres pièces) pour la comparer avec la grandeur intrinsèque et envoyer celle-ci aux chaudières si elle est supérieure aux autres.

Objet 16: envoyer une erreur de calibrage (cycle d'étalonnage)

Message d'erreur : le moteur est trop sollicité.

Causes possibles : erreur de montage, vanne incorrecte ou défectueuse ou bien défaut de l'appareil.

1 = erreur

0 = pas d'erreur

Objet 17 : fermer la vanne (interruption du chauffage ou de la climatisation), réception

Un 1 sur cet objet lance l'interruption du chauffage ^é ou de la climatisation, cela signifie que la grandeur de réglage n'est plus prise en compte et que la vanne est fermée en permanence.

Si la protection de vanne est activée, elle est alors également exécutée pendant l'interruption du chauffage ou de la climatisation.

La vanne reste en position 0% jusqu'à ce que l'interruption du chauffage ^6 ou de la climatisation est annulée par un 0.

Ensuite, la grandeur de réglage envoyée pendant ou avant l'interruption du chauffage ou de la climatisation est déplacée à la position. Cette position ne sera modifiée que si une autre grandeur de réglage que la grandeur de réglage valable avant l'interruption du chauffage et de la climatisation est reçue.

Objet 18 : démarrer le cycle d'étalonnage manuellement - réception

Objet de maintenance :

Un 1 sur cet objet a pour effet de lancer un nouveau processus d'étalonnage.

La vanne sera ouverte et fermée plusieurs fois de suite.

De ce fait, les positions finales de la vanne (ouverte/fermée complètement) seront saisies à nouveau et mémorisées.

^5 Mode été

^6 Mode été

4.3.3 Objets pour le régulateur de température ambiante (RTR)

Objet 30 : valeur de consigne de base - recevoir la température de confort, valeur de consigne - recevoir la température de consigne

La valeur de consigne de base ^7 ou la valeur de consigne ^8 est tout d'abord prédéfinie via

l'application lors de la mise en service puis enregistrée dans l'objet Valeur de consigne de base ou valeur de consigne.

Elle peut ensuite être redéfinie à tout moment via cet objet (limitée par la valeur de consigne minimale ou maximale valable).

L'objet peut être écrasé sans restriction.

Objet 31 : valeur de consigne actuelle – envoyer

Envoie la valeur de consigne actuelle de la température comme DTP 9.001.

Objet 32 : décalage manuel de la valeur de consigne

Décaler la température de consigne :

L'objet reçoit une différence de température au format DPT 9.002. Cette différence permet d'adapter la température ambiante souhaitée (valeur de consigne actuelle) par rapport à la valeur de consigne de base.

En mode confort (chauffage), on a :

valeur de consigne actuelle = valeur de consigne de base + décalage manuel de la valeur de consigne

Les valeurs qui se trouvent en dehors de la plage paramétrée (valeur de consigne de base min/max ou décalage maximum valable de la valeur de consigne) sont limitées à la valeur la plus élevée ou la plus basse.

Remarque :

Le décalage se rapporte toujours à la valeur de consigne de base paramétrée et non à la valeur de consigne actuelle.

Exception : si aucun mode de fonctionnement n'est utilisé®

Object 33 : compensation de la température extérieure – envoyer (K ou °C)/décaler la valeur de consigne

La fonction de l'objet est déterminée via le paramètre Correction de la valeur de consigne lors de températures extérieures élevées.

Correction de la valeur de consigne lors de températures extérieures élevées	Fonction de l'objet	Sens des données
Uniquement recevoir	Reçoit la correction de la valeur de consigne pour la compensation de la température extérieure.	Recevoir
Calculer en interne et envoyer	Signale la correction de valeur de consigne actuelle sous forme de valeur ou de différence. Le format de la valeur de correction (voir tableau suivant) est défini sur la page de paramètres Adaptation de la valeur de consigne.	Envoyer

Format de la valeur de correction	Fonction de l'objet	Exemple
Absolu	Envoie la valeur : Valeur de consigne de base sans correction + correction de la valeur de consigne en tant que valeur de consigne pour d'autres régulateurs de température.	Valeur de consigne de base sans correction = 20°C. Correction de la valeur de consigne = +2 K L'objet envoie : 22 °C
Relatif	Correction calculée de la valeur de consigne (en Kelvin) en raison de la température extérieure.	Valeur de consigne de base sans correction = 20°C. Correction de la valeur de consigne = +2 K L'objet envoie : 2 K

Objet 35 : valeur réelle pour la régulation

Envoie la valeur réelle utilisée par le régulateur de température ambiante.

Objet 36 : valeur réelle externe

Uniquement disponible lorsque la Valeur réelle externe a été sélectionnée comme source.

Reçoit la température ambiante depuis un autre point de mesure par l'intermédiaire du bus.

Cet objet peut être activé sur la page de paramètres Valeur réelle.

Objet 37 : présélection du mode de fonctionnement

Il permet d'activer directement l'un des 4 modes de fonctionnement.

1 = Confort

2 = Veille

3 = Nuit,

4 = hors gel (protection contre la chaleur)

Le mode de fonctionnement après réinitialisation paramétré reste actif jusqu'à ce qu'un nouveau mode de fonctionnement valide soit reçu ou qu'il soit modifié sur l'appareil par l'utilisateur.

Objet 38 : présence

Cet objet permet de recevoir l'état d'un détecteur de présence (p. ex. bouton poussoir, détecteur de mouvement).

Un 1 sur cet objet active le mode de fonctionnement confort.

Objet 39 : envoyer l'état de la fenêtre

L'appareil peut obtenir l'état de la fenêtre via différentes sources.

Cet objet envoie l'état actuellement valable depuis tous les contacts de fenêtre (lien OU).

Dès qu'au moins 1 fenêtre est ouverte, l'état est : fenêtre = ouverte.

1 = fenêtre ouverte

0 = fenêtre ouverte

L'état est toujours envoyé sans temporisation.

Voir ci-dessous : objets Contact de fenêtre 1-10 et page de paramètres Contact de fenêtre.

Objet 40 : mode de fonctionnement actuel

Envoie le mode de fonctionnement HVAC actuel.

Le comportement d'envoi peut être défini à la page de paramètres Mode de fonctionnement.

Valeur	Mode de fonctionnement HVAC
1	Confort
2	Veille
3	Nuit
4	Hors gel/Protection contre la chaleur

Objet 41 : grandeur de réglage Chauffage ou grandeur de réglage Chauffage et climatisation.

Envoie la grandeur de réglage actuelle Chauffage (0 à 100%) ou Chauffage et climatisation si le paramètre Envoi de la grandeur de réglage climatisation a été réglé sur avec grandeur de réglage Chauffage (page de paramètres Réglages).

Objet 42 : grandeur de réglage Chauffage phase supplémentaire ou PWM chauffage phase supplémentaire

Envoie la grandeur de réglage pour la phase supplémentaire du chauffage, en fonction du paramétrage, comme un télégramme PWM de 1 bit ou télégramme de pourcentage de 1 octet.

Cet objet n'est disponible que si la phase supplémentaire est utilisée.

Objet 43 : grandeur de réglage climatisation

Envoie la grandeur de réglage actuelle ou l'ordre de commutation climatisation en fonction du type de régulation sélectionné à la page de paramètres Régulation climatisation.

L'objet n'est disponible que si la fonction de climatisation et l'envoi sur un objet séparé ou un passage automatique sur la page de paramètres Réglages ont été sélectionnés (fonctions de régulation utilisées = chauffage et climatisation).

Objet 44 : grandeur de réglage Climatisation phase supplémentaire ou PWM climatisation phase supplémentaire

Envoie la grandeur de réglage pour la phase supplémentaire de la climatisation, en fonction du paramétrage,

comme un télégramme PWM de 1 bit ou télégramme de pourcentage de 1 octet.

Cet objet n'est disponible que si la phase supplémentaire est utilisée.

Objet 45 : envoyer le mode chauffage/climatisation ou inverser entre chauffage et climatisation

L'objet est disponible si la fonction de climatisation sur la page de paramètres Réglages a été sélectionnée (régulation = chauffage et climatisation).

La fonction de l'objet dépend du paramètre Commutation entre chauffage et climatisation sur la page de paramètres Régulation Climatisation.

Paramètre : commutation entre chauffage et climatisation	Fonction
Automatique	Indique si le thermostat d'ambiance fonctionne actuellement en mode chauffage ou climatisation.
Via l'objet	Reçoit l'ordre de commutation du basculement entre le mode chauffage et climatisation.

Le format du télégramme est réglable sur la page de paramètres Réglages :

Paramètre : format de l'objet chauffage/climatisation	Format du télégramme
DPT 1.100	Chauffage = 1, climatisation = 0
Inversé	Chauffage = 0, climatisation = 1

Objet 47 : envoyer l'absence de valeur réelle

Uniquement disponible lorsque la surveillance de la valeur réelle est activée (Surveiller la valeur réelle = Oui).

Envoie un 1 dès qu'une des sources sélectionnées pour la valeur réelle fournit une valeur non utilisable ou bien lorsqu'aucun nouveau télégramme de valeur réelle n'a été reçu par l'objet Valeur réelle externe durant la durée de surveillance de la valeur réelle (si sélectionnée).

Des valeurs de température non utilisables sont possibles si une sonde de température présente un défaut mécanique ou si la connexion électrique est interrompue ou court-circuitée.

Si la valeur moyenne est déterminée au moyen de plusieurs sources et en cas d'absence de valeurs réelles, la régulation continue d'être effectuée jusqu'à ce qu'une valeur réelle valable soit au moins présente.

Objet 51 : recevoir la température extérieure

Uniquement disponible lorsque le paramètre Correction de la valeur de consigne lors de températures extérieures élevées est défini sur Calculer en interne et envoyer.

Reçoit la température extérieure pour le calcul en interne de l'adaptation de la valeur de consigne en mode climatisation

Objets 53-62 : contact de fenêtre 1-10 (1=fenêtre ouverte)

Pour les contacts de fenêtre, 10 objets au maximum sont disponibles.

Voir page de paramètres Contact de fenêtre.

Via ces objets, il est possible de recevoir l'état de plusieurs contacts de fenêtre.

Tous les objets sont reliés par un lien OU : dès qu'un de ces objets reçoit un 1, on a l'état de la fenêtre = fenêtre ouverte et le mode de fonctionnement Protection contre la chaleur/hors gel est activé.

Réponse via objet Envoyer l'état de la fenêtre.

Objet 63 « Pompe MARCHE/ARRÊT »

Commande de la pompe de départ en fonction de la grandeur de réglage :

Disponible si la commande de pompe est activée (page de paramètres Généralités)

4.3.4 Objets pour les entrées externes : fonction interrupteur

Objet 81 : canal 11.1

Premier objet de sortie du canal (premier télégramme).

4 formats de télégrammes peuvent être réglés :

Commutation MARCHE/ARRÊT, Priorité, Envoyer le pourcentage, Envoyer la valeur.

Objet 82 : canal 11.2

Deuxième objet de sortie du canal (deuxième télégramme).

4 formats de télégrammes peuvent être réglés :

Commutation MARCHE/ARRÊT, Priorité, Envoyer le pourcentage, Envoyer la valeur.

Objet 85 : verrouiller canal l1 = 1 ou verrouiller = 0

Cet objet verrouille le canal.

Le sens d'action de l'objet de verrouillage et le comportement en cas d'activation ou de désactivation du verrouillage sont paramétrables.

Objets 91, 92, 95

Objets pour le canal 12

4.3.5 Objets pour les entrées externes : fonction bouton poussoir

Objet 81 : canal 11.1

Premier objet de sortie du canal (premier télégramme).

4 formats de télégrammes peuvent être réglés :

Commutation MARCHE/ARRÊT, Priorité, Envoyer le pourcentage, Envoyer la valeur.

Objet 82 : canal 11.2

Deuxième objet de sortie du canal (deuxième télégramme).

4 formats de télégrammes peuvent être réglés :

Commutation MARCHE/ARRÊT, Priorité, Envoyer le pourcentage, Envoyer la valeur.

Objet 85 : verrouiller canal l1 = 1 ou verrouiller = 0

Cet objet verrouille le canal.

Le sens d'action de l'objet de verrouillage et le comportement en cas d'activation ou de désactivation du verrouillage sont paramétrables.

Objets 91, 92, 95

Objets pour le canal 12

4.3.6 Objets pour les entrées externes : fonction variation

Objet 81 : canal l1.1 commuter

Active et désactive le variateur.

Objet 82 : canal I1.1 éclaircir, obscurcir, éclaircir / obscurcir

Ordres de variation 4 bits.

Objet 83 : canal l1.1 – commuter, priorité, pourcentage..

Objet de sortie pour la fonction supplémentaire en cas de double-clic.

4 formats de télégrammes peuvent être réglés :

Commutation MARCHE/ARRÊT, Priorité, Envoyer le pourcentage, Envoyer la valeur.

Objet 85 : verrouiller canal l1 = 1 ou verrouiller = 0

Cet objet verrouille le canal.

Le sens d'action de l'objet de verrouillage et le comportement en cas d'activation ou de désactivation du verrouillage sont paramétrables.

Objets 91, 92, 93, 95

Objets pour le canal 12

4.3.7 Objets pour les entrées externes : fonction store

Objet 81 : canal l1 pas/arrêt

Envoie les ordres de pas/d'arrêt à l'actionneur de store.

Objet 82 : canal I1, MONTÉE/DESCENTE, MONTÉE, DESCENTE

Envoie les ordres de mouvement à l'actionneur de store.

Objet 83 : canal 11.1 – commuter, priorité, pourcentage., hauteur %

Objet de sortie pour la fonction supplémentaire en cas de double-clic.

5 formats de télégrammes peuvent être réglés :

Commutation MARCHE/ARRÊT, Priorité, Envoyer le pourcentage, Envoyer la valeur, hauteur %.

Objet 84 : canal 11.1 - lamelle %

Télégramme de lamelle pour le positionnement du store en cas de double-clic (conjointement à l'objet

hauteur %, si type d'objet = hauteur + lamelle).

Objet 85 : verrouiller canal l1 = 1 ou verrouiller = 0

Cet objet verrouille le canal.

Le sens d'action de l'objet de verrouillage et le comportement en cas d'activation ou de désactivation du verrouillage sont paramétrables.

Objets 91-95

Objets pour le canal 12

4.3.8 Objet pour les entrées externes : fonction entrée de la température

Objet 91 canal I2, valeur réelle de la température

Envoie la température mesurée sur l'entrée I2 (sonde à distance ou sonde de température de plancher).

La fonction entrée de la température est uniquement possible avec l'entrée 12.

4.3.9 Objets pour les entrées externes : fonction contact de fenêtre

Objet 81 : canal l1 contact de fenêtre 1

Premier objet de sortie du canal.

Télégramme de commutation.

Objet 85 : verrouiller canal l1 = 1 ou verrouiller = 0

Cet objet verrouille le canal.

Le sens d'action de l'objet de verrouillage et le comportement en cas d'activation ou de désactivation du verrouillage sont paramétrables.

Objets 91 et 95

Objets pour le canal 12.

4.3.10 Objets pour diagnostic et maintenance

En cas de problème, ces objets fournissent des données de diagnostic à nos collaborateurs du support informatique.

Activation : page de paramètres Servomoteur/Réglages, activer les messages de diagnostic.

Objet 111 Diagnostic – Moteur valeur AD

Données brutes sur la charge moteur.

Objet 112 Diagnostic - Envoyer la position

Envoie la position actuelle.

Objet 113 Diagnostic - Envoyer un texte informatif

Envoie un texte de diagnostic. ^10

Objet 114 Diagnostic - Envoyer l'heure et la date

Envoie l'heure et la date à l'horloge interne.

Objet 115 Diagnostic - Position : envoyer vanne ouverte

Envoie la position à laquelle la vanne a été reconnue comme ouverte.

Objet 116 Diagnostic - Position : envoyer vanne fermée

Envoie la position à laquelle la vanne a été reconnue comme fermée.

Objet 117 Diagnostic - Position : envoyer vanne complètement fermée

Envoie la position de fermeture maximale possible détectée.

4.4 Aperçu des pages de paramètres

L'appareil se compose d'un bloc général et de 5 blocs de fonctions principales.

Page de paramètres	Description
Généralités	Réglages des LED, activation du régulateur de température ambiante (RTR).
RTR
Réglages	Réglages généraux pour la régulation de la température
Valeur réelle	Source pour la mesure de la valeur réelle, surveillance de la valeur réelle, etc.
Mode de fonctionnement	Mode de fonctionnement après réinitialisation, détecteur de présence, etc.
Valeurs de consigne	Valeur de consigne de base, hors gel, zone morte, protection contre la chaleur, etc.
Régulation du chauffage	Paramètre de régulation, type d'installation, etc., pour le mode chauffage.
Phase supplémentaire de chauffage	Type de la grandeur de réglage, bande proportionnelle, comportement d'envoi.
Régulation de la climatisation	Paramètre de régulation, type d'installation, etc., pour le mode climatisation.
Phase supplémentaire de climatisation	Type de la grandeur de réglage, bande proportionnelle, comportement d'envoi.
Adaptation de la valeur de consigne	Réglages pour l'adaptation de la valeur de consigne avec des températures extérieures élevées
Programme de secours	Comportement en cas de perte de la grandeur de réglage ou de la valeur effective.Réglages de la fonction de surveillance.
Contact de fenêtre	Source pour l'état de la fenêtre, nombre de contacts, temporisation, etc.
Commande de pompe
Commande de pompe	Réglages de la pompe
Servomoteur
Réglages	Réglages généraux pour le servomoteur : chauffage/climatisation, protection de vanne, fonction mode forcé, etc.
Grandeur de réglage	Grandeur de réglage minimale et maximale, etc.
Propriétés de la vanne	Réglages spécifiques de la vanne : courbe caractéristique de la vanne, sens d'action, stratégie d'étalonnage, etc.
Forçage	Comportement en mode forcé.
Messages de diagnostic	Paramètres pour la maintenance et le diagnostic.
Entrées externes I1 et I2
Sélection de la fonction	Fonction de l'entrée, durée d'élimination des rebonds, nombre de télégrammes, fonction de verrouillage, etc.En supplément pour I2 : sélection de la sonde de température, ajustement de la température, etc.
Objets d'interrupteur 1 et 2	Type d'objet, comportement d'envoi, etc., réglables individuellement pour chaque objet.
Objets de bouton poussoir 1 et 2	Type d'objet, comportement d'envoi, etc., réglables individuellement pour chaque objet.
Variation	Type de commande.
Store	Type de commande.
Double-clic	Télégrammes supplémentaires pour Varier et Store.
Contact de fenêtre	Sens d'action, envoi cyclique, etc.

Si l'entrée externe I1 est utilisée comme source pour le contact de fenêtre (voir page de paramètres RTR/Contact de fenêtre), le canal Entrée I1 est masqué.

Si l'entrée externe 12 est utilisée comme source pour la valeur réelle (voir page de paramètres RTR/Valeur réelle), le canal Entrée 12 est masqué.

4.5 Paramètres généraux

Désignation	Valeurs	Description
Fonction des LED	Toujours éteintes	Les LED restent toujours éteintes
	Affichage de la position	Les 5 LED indiquent la position actuelle de la vanne (de bas en haut) :Toutes ÉTEINTES : Position 0%1ère LED : Position > 0-20%2ème LED : Position > 20-40%3ème LED : Position > 40-60%4ème LED : Position > 60-80%5ème LED : Position > 80-100%
Réduire la luminosité des LED	Jamais	Les LED doivent :Briller à tout moment avec la luminosité maximale.
	Toujours	Toujours briller avec la luminosité indiquée
	Via le bus	Pouvoir être réduites en intensité ou variées via des télégrammes du bus.
Type d'objet	Via l'objet de commutation	Luminosité pouvant être réduite via un télégramme de commutation.
	Via le pourcentage	La luminosité des LED est entièrement réglable via des télégrammes de variation.
Valeur pour la luminosité réduite	0-100 %Std. = 30 %	Luminosité des LED pour le réglageToujours ou Via bus (objet de commutation).
Format heure/date	Aucune heure/date	L'heure et la date ne sont pas reçues et ne sont pas utilisées.11
	DPT 10.001 / DPT 11.001	Heure et date via 2 objets séparés.
	DPT 19.001	1 objet commun pour l'heure et la date.
Envoyer demande heure après réinitialisation chaque minute (jusqu'à réception heure/date)	NonOui	Synchronisation de l'horloge interne après téléchargement ou réinitialisation.
Envoyer la demande d'heure cycliquement	Ne pas envoyerToutes les heuresToutes les 2 heuresToutes les 3 heuresToutes les 6 heuresToutes les 12 heuresToutes les 24 heures	Intervalle de synchronisation de l'horloge interne.
Activer le régulateur de température ambiante(RTR)	NonOui	La grandeur de réglage pour le servomoteur est reçue via le bus.Le régulateur de température ambiante interne est utilisé et pilote le servomoteur. Voir chapitre : Paramètres pour l'actionneur de chauffage.
Activer la commande de pompe	Non Oui	Faut-il piloter une pompe ?

4.6 Paramètres pour le régulateur de chauffage

4.6.1 Réglages

Désignation	Valeurs	Description
Fonctions de régulation utilisées12	Chauffage uniquement	Mode chauffage uniquement.
	Chauffage et climatisation	Modes chauffage et climatisation
	Climatisation uniquement	Mode climatisation uniquement
Commutation entre chauffage et climatisation	Automatique	Le régulateur passe automatiquement en mode climatisation lorsque la température réelle est supérieure à la valeur de consigne.
	Via l'objet	Le mode climatisation peut être activé uniquement côté bus via l'objet (chauffage =../climatisation =.).Tant que cet objet n'est pas activé, le mode climatisation reste désactivé.
Format de l'objet chauffage/climatisation	DPT 1.100 (chauffage=1 / climatisation=0)	Format standard.
	Inversé (chauffage=0 / climatisation=1)	Compatible avec RAM 713 S, VARIA, etc.
Envoi de la grandeur de réglage Climatisation13	Sur un objet séparé	Pour les installations à 4 tuyaux :Les grandeurs de réglage pour le chauffage et la climatisation sont envoyées séparément à l'aide de 2 objets.
	Avec la grandeur de réglage du chauffage	Pour les installations à 2 tuyaux :La grandeur de réglage est toujours envoyée sur l'objet Grandeur de réglage du chauffage/de la climatisation, que le mode chauffage ou le mode climatisation soit activé.
Correction de la valeur de consigne lors de températures	Aucune	Fonction désactivée

^12 Uniquement pour la régulation personnalisée.
^13 Uniquement avec Commutation entre chauffage et climatisation via l'objet.

Désignation	Valeurs	Description
extérieures élevées	Uniquement recevoir	La valeur de correction est reçue sur le bus et la valeur de consigne intrinsèque est adaptée à l'augmentation de la température extérieure.
	Calculer en interne et envoyer	L'appareil calcule la valeur de correction, l'envoie à d'autres régulateurs et adapte la valeur de consigne intrinsèque à l'augmentation de la température extérieure.Voir en annexe : Correction de la valeur de consigne
Utiliser les modes de fonctionnement	Non	La valeur de consigne peut être prédéfinie comme valeur absolue via un objet. ^14
	Oui	La valeur de consigne est calculée au moyen du mode de fonctionnement, de la valeur de consigne de base, du décalage manuel et de l'objet de présence.
Envoyer la grandeur de réglage ^15	En cas de modification de 1 %En cas de modification de 2 %En cas de modification de 3 %En cas de modification de 5 %En cas de modification de 7 %En cas de modification de 10 %En cas de modification de 15 %	Après quel % de modification ^16 de la grandeur de réglage la nouvelle valeur doit-elle être envoyée ?Des valeurs faibles augmentent la précision de réglage, mais augmentent également la charge du bus.
Envoi cycl. de la grandeur de réglage ^17	Pas cyclique, uniquement si modificationToutes les 2 min, toutes les 3 minToutes les 5 min, toutes les 10 minToutes les 15 min, toutes les 20 minToutes les 30 min, toutes les 45 minToutes les 60 min,	À quelle fréquence la grandeur de réglage du chauffage actuelle (indépendamment des modifications) doit-elle être envoyée ?

4.6.2 Valeur réelle

Sur cette page de paramètres, il est possible de sélectionner la source qui est utilisée comme valeur réelle pour la régulation. Cette source peut être la sonde de température intégrée dans l'appareil, une sonde externe, une valeur réelle via objet ou encore une combinaison de celles-ci.

Si l'entrée externe 12 est utilisée comme source pour la valeur réelle (voir page de paramètres RTR/Valeur réelle), le canal Entrée 12 est masqué.

Désignation	Valeurs	Description
Source pour la valeur réelle	Sonde interneObjet Valeur réelle externeSonde sur I2Valeur moyenne interne + I2Valeur moyenne interne + objet valeur réelle extérieureValeur moyenne interne + I2 + objet valeur réelle extérieureValeur moyenne d'I2 + objet valeur réelle extérieure	Valeur réelle pour la régulation.L'appareil mesure et régule la température ambiante à l'aide d'une sonde interne (valeur réelle pour la régulation = température interne mesurée).La température ambiante est exclusivement réceptionnée sur le bus.Sonde externe sur I2.Utiliser la valeur moyenne interne et la valeur mesurée sur I2.L'appareil détermine la valeur moyenne entre la température ambiante réceptionnée par le bus et la mesure interne.Utiliser la valeur moyenne de 3 sources : I2 + interne + bus.Utiliser la valeur moyenne d'I2 et du bus.
Ajustement de la température sonde interne ^18	-5 K à +5 K(résolution 0,1 K)	Valeur de correction pour la mesure de la température si la température envoyée diffère de la température ambiante effective.Exemple: température = 21°CTempérature envoyée = 20,5°CValeur de correction = 0,5 K
Ajustement de la température sonde sur 12^19	- 5 K à +5 K(résolution 0,1 K)	Valeur de correction pour la sonde de température externe sur 12.
Envoyer la valeur réelle en cas de modification de	Non dû à une modification0,2 K0,3 K0,5 K0,7 K1 K1,5 K2 K	Envoyer uniquement cycliquement(si autorisé)Envoyer quand la valeur depuis le dernier envoi a changé de la valeur sélectionnée.
Envoyer la valeur réelle cycliquement	Ne pas envoyer cycliquementChaque minToutes les 2 min, toutes les 3 minToutes les 5 min, toutes les 10 minToutes les 15 min,toutes les 20 minToutes les 30 min,toutes 45 min,toutes les 60 min	À quel intervalle la valeur de mesure actuelle doit-elle être envoyée ?
Surveiller la valeur réelle	Non	Aucune surveillance.
	Oui	Toutes les sources des valeurs réelles sélectionnées sont surveillées.L'objet Absence de valeur réelle envoie des télégrammes d'erreur en cas d'erreurs.
		iTant qu'au moins une valeur réelle valable reste disponible, la régulation se poursuit avec cette valeur. C'est le cas lorsque la valeur moyenne est calculée à partir de 2 ou 3 sources.Si aucune valeur réelle valable n'est disponible, la régulation se poursuits selon les paramètres dans le programme de secours.

4.6.3 Mode de fonctionnement

Uniquement disponible si les modes de fonctionnement sont activés sur la page de paramètres RTR Réglages.

Désignation	Valeurs	Description
Mode de fonctionnement après réinitialisation	Hors gelAbaissement nocturneVeilleConfort	Mode de fonctionnement après la mise en service ou une nouvelle programmation
Type de capteur de présence	Détecteur de présenceBouton-poussoir de présence	Le capteur de présence active le mode de fonctionnement confortMode de fonctionnement Confort tant que l'objet de présence est activé.Si, une fois l'objet de présence activé, un envoi est à nouveau effectué sur l'objet Sélection du mode de fonctionnement, le nouveau mode de fonctionnement est activé et l'état de l'objet de présence est ignoré.Si l'objet de présence est réglé en mode nuit/hors gel, il est réinitialisé après écoulement de la prolongation du confort paramétrée ^20 (voir ci-dessous). L'objet de présence n'est pas renvoyé sur le bus
Prolongation du confort via bouton-poussoir de présence en mode nuit et hors gel	Aucune30 min1 heure1,5 heure2 heures2,5 heures3 heures3,5 heures	Les télégrammes du bouton-poussoir de présence ne sont pas pris en compte.Commutation fête : permet au régulateur de passer pour une certaine durée du mode nuit/hors gel au mode confort via l'objet de présence.Lorsque l'appareil se trouvait auparavant en mode veille, la limitation de temps est supprimée.Le mode confort ne sera désactivé qu'au prochain changement de mode de fonctionnement opéré manuellement ou via le bus.
Envoi cyclique du mode de fonctionnement actuel	Pas cyclique, uniquement si modificationToutes les 2 min, toutes les 3 minToutes les 5 min, toutes les 10 minToutes les 15 min, toutes les 20 minToutes les 30 min, toutes les 45 minToutes les 60 min	À quelle fréquence le mode de fonctionnement actuel doit-il être envoyé ?

4.6.4 Valeurs de consigne

Cette page de paramètres contient les valeurs de consigne aussi bien pour le mode chauffage que pour le mode climatisation. ^21

Désignation	Valeurs	Description
Valeur de consigne (de base) après chargement de l'application	18 °C, 19 °C, 20 °C,21 °C, 22 °C, 23 °C,24 °C, 25 °C, 26 °C, 27 °C,28 °C, 29 °C, 30 °C, 31 °C,32 °C	Valeur de consigne initiale pour la régulation de la température.
Valeur de consigne de base minimale valable	5 °C, 6 °C, 7 °C, 8 °C,9 °C, 10 °C, 11 °C, 12 °C,13 °C, 14 °C, 15 °C,16 °C17 °C, 18 °C, 19 °C, 20 °C	Si une valeur de consigne de base (obj. Valeur de consigne de base) inférieure à la valeur définie ici est reçue, elle se limite à cette valeur.
Valeur de consigne de base maximale valable	20 °C, 21 °C, 22 °C23 °C, 24 °C, 25 °C27 °C, 30 °C, 32 °C	Si une valeur de consigne de base (obj. Valeur de consigne de base) supérieure à la valeur définie ici est reçue, elle se limite à cette valeur.
Décalage de la valeur de consigne maximale valable^22	+/- 1 K, +/- 2 K, +/- 3 K,+/- 4 K, +/- 5 K, +/- 6 K,+/- 7 K, +/- 8 K, +/- 9 K,+/- 10 K	Limite la plage de réglage possible pour la fonction Décalage de la valeur de consigne.S'applique aux valeurs reçues via l'objet Décalage manuel de la valeur de consigne.
Décalage de la valeur de consigne applicable^23	Uniquement en mode confortEn mode confort et veilleEn mode confort, veille et nuit	Le décalage de la valeur de consigne :n'est pris en compte que dans les modes sélectionnés et n'a aucun effet dans tous les autres modes de fonctionnement.
Valeur de consigne actuelle (en mode confort)		Message relatif à la valeur de consigne actuelle via le bus :
	Envoyer la valeur réelle (chauffage < > climatisation)	Il faut toujours envoyer la valeur de consigne effectivement utilisée pour le réglage (= valeur de consigne actuelle). Exemple avec une valeur de consigne de base de 21 °C et une zone morte de 2 K : Pour le chauffage, 21 °C est envoyé ; pour la climatisation, la valeur de consigne de base + la zone morte sont envoyées (21 °C + 2 K = 23 °C)
	Envoyer la valeur moyenne entre chauffage et climatisation	En mode de fonctionnement confort, c'est la même valeur en mode chauffage et en mode climatisation, à savoir : valeur de consigne de base + moitié de la zone morte qui est envoyée pour ne pas, éventuellement, déconcerter les utilisateurs.Exempleavec une valeur de consigne de base de 21 °C et une zone morte de 2 K : valeur moyenne = 21°+1 K =22 °CLa régulation est effectuée sur 21 °Cou 23 °C
Chauffage
Abaissement en mode veille ^24 (avec chauffage)	OK, 0,5 K, 1 K, 1,5 K2 K, 2,5 K, 3 K3,5 K, 4 K, 4,5 K,5 K, 6 K, 7 K, 8 K	Exemple : pour une valeur de consigne de base de 21 °C en mode chauffage et un abaissement de 2 K, l'appareil règle une valeur de consigne de 21 - 2 = 19 °C.
Abaissement en mode nuit ^25 (avec chauffage)	OK, 0,5 K, 1 K, 1,5 K2 K, 2,5 K, 3 K3,5 K, 4 K, 4,5 K,5 K, 6 K, 7 K, 8 K	De combien de degrés la température doit-elle être réduite en mode nuit ?
Valeur de consigne pour mode hors gel (avec chauffage)	3 °C, 4 °C, 5 °C6 °C, 7 °C, 8 °C9 °C, 10 °C	Valeur de consigne de température pour mode hors gel en cas de chauffage (En mode climatisation, le mode protection contre la chaleur est activé).
Climatisation
Zone morte entre chauffage et climatisation	0 K^26 0,5 K^27 1 K2 K3 K4 K5 K6 K	Détermine la zone tampon entre les valeurs de consigne en mode chauffage et climatisation.
Augmentation en mode veille (en cas de climatisation)	0K, 0,5 K, 1 K, 1,5 K 2 K, 2,5 K, 3 K 3,5 K, 4 K, 4,5 K, 5 K, 6 K, 7 K, 8 K	En mode climatisation, la température est augmentée en mode veille
Augmentation en mode nuit (avec climatisation)	0K, 0,5 K, 1 K, 1,5 K 2 K, 2,5 K, 3 K 3,5 K, 4 K, 4,5 K, 5 K, 6 K, 7 K, 8 K	Voir Augmentation en mode veille
Valeur de consigne pour protection contre la chaleur (avec climatisation)	42 ^ (c'est-à-dire pas de protection contre la chaleur) 29 ^, 30 ^, 31 ^ 32 ^, 33 ^, 34 ^ 35 ^	La protection contre la chaleur représente la température autorisée la plus élevée pour la pièce régulée. En mode climatisation, elle remplit la même fonction que le mode hors gel pour le chauffage, c'est-à-dire faire des économies d'énergie et en même temps interdire des températures non autorisées.
Envoi cyclique de la valeur de consigne actuelle	Pas cyclique, uniquement si modificationToutes les 2 min, toutes les 3 minToutes les 5 min, toutes les 10 minToutes les 15 min, toutes les 20 minToutes les 30 min, toutes les 45 minToutes les 60 min	À quelle fréquence la valeur de consigne actuelle doit-elle être envoyée ?Envoyer uniquement en cas de modification.Envoyer cycliquement

Désignation	Valeurs	Description
Nombre de niveaux de chauffage	Un seul niveau de chauffagePhase principale et phase supplémentaire	Sélection entre chauffage à 1 niveau et 2 niveaux
Réglage des paramètres de régulation	Via le type d'installationPersonnalisé	Application standardApplication professionnelle : paramétrer soi-même le régulateur P/PI
Type d'installation	Chauffage à radiateursChauffage au sol	Régulateur PI avec :Durée d'intégration = 90 minutesLargeur de bande = 2,5 KDurée d'intégration = 30 h Largeur de bande = 4 K
Paramètres personnalisés
Bande proportionnelle du régulateur de chauffage	1 K, 1,5 K, 2 K, 2,5 K, 3 K3,5 K, 4 K, 4,5 K5 K, 5,5 K, 6 K6,5 K, 7 K, 7,5 K8 K, 8,5 K	Réglage professionnel pour adapter le comportement de régulation à la pièce.Des valeurs faibles entraînent des modifications importantes de la grandeur de réglage, des valeurs élevées entraînent un petit ajustement de la grandeur de réglage.
Durée d'intégration du régulateur de chauffage	Régulateur P exclusivement proportionnel15 min, 30 min, 45 min60 min, 75 min, 90 min105 min, 120 min,135 min, 150 min,165 min, 180 min195 min, 210 min4 h, 5 h, 10 h, 15 h,20 h, 25 h, 30 h, 35 h	La durée d'intégration détermine la durée de réaction de la régulation.Elle indique le pas selon lequel la grandeur de réglage initiale augmente, en complément de la composante proportionnelle. La composante intégrale reste active tant qu'un écart de réglage subsiste. La composante intégrale est ajoutée à la composante proportionnelle.

4.6.6 Phase supplémentaire de chauffage

La régulation de la température s'effectue via un régulateur proportionnel.

Désignation	Valeurs	Description
Type de la grandeur de réglage	PourcentagePWM	La régulation s'effectue via un régulateur proportionnel.Grandeur de réglage continue 0-100 %Grandeur de réglage à modulation de largeur d'impulsion.
Différence entre la phase principale et la phase supplémentaire	0 K, 0,5 K, 1 K1,5 K, 2 K, 2,5 K3 K, 3,5 K, 4 K	Définit l'écart négatif entre la valeur de consigne actuelle et la valeur de consigne de la phase supplémentaire.Exemple avec valeur de consigne de base de 21°C et différence de 1K :La phase principale régule avec la valeur de consigne de base et la phase supplémentaire avec la valeur de consigne de base - 1K = 20°C
Bande proportionnelle	1 K, 1,5 K, 2 K, 2,5 K3 K, 3,5 K, 4 K, 4,5 K5 K, 5,5 K, 6 K, 6,5 K7 K, 7,5 K, 8 K, 8,5 K	Avec une phase supplémentaire continue :Réglage professionnel pour adapter le comportement de régulation à la pièce.Des valeurs élevées entraînent, avec un écart de réglage identique, des modifications plus subtiles de la grandeur de réglage et une régulation plus précise que des valeurs faibles.
Période PWM	3-30 minStd. : 5 min	Un cycle de commande est composé d'une opération d'activation et d'une opération de désactivationet constitue une période PWM.Exemple :Grandeur de réglage = 20%, Période PWM = 10 min : au cours d'un cycle de commande de 10 min, 2 min d'activation et 8 min de désactivation (c'est-à-dire 20% activé/80% désactivé).
Envoyer la grandeur de réglage	En cas de modification de 1 %En cas de modification de 2 %En cas de modification de 3 %En cas de modification de 5 %En cas de modification de 7 %En cas de modification de 10 %En cas de modification de 15 %	Après quel % de modification de la grandeur de réglage la nouvelle valeur doit-elle être envoyée.Des valeurs faibles augmentent la précision de réglage, mais augmentent également la charge du bus.
Envoyer cycliquement	Ne pas envoyer cycliquementToutes les 2 min, toutes les 3 minToutes les 5 min, toutes les 10 minToutes les 15 min,toutes les 20 minToutes les 30 min,toutes les 45 minToutes les 60 min	À quelle fréquence l'envoi doit-il être fait ?

4.6.7 Régulation de la climatisation

Désignation	Valeurs	Description
Nombre de niveaux de climatisation	Uniquement un niveau de climatisationPhase principale et phase supplémentaire	Sélection entre la climatisation à 1 et 2 niveaux
Réglage des paramètres de régulation	Via le type d'installationPersonnalisé	Application standardApplication professionnelle : paramétrer soi-même le régulateur P/PI
Type d'installation	Plafond rafraîchissantVentilo-convecteur	Régulateur PI avec :Durée d'intégration = 240 minutesLargeur de bande = 5 KDurée d'intégration = 180 minutesLargeur de bande = 4 K
Paramètres de régulation personnalisés
Bande proportionnelle du régulateur de climatisation	1 K, 1,5 K, 2 K, 2,5 K, 3 K3,5 K, 4 K, 4,5 K5 K, 5,5 K, 6 K6,5 K, 7 K, 7,5 K8 K, 8,5 K	Réglage professionnel pour adapter le comportement de régulation à la pièce.Des valeurs élevées entraînent pour un écart de réglage identique des modifications plus subtiles de la grandeur de réglage et une régulation plus précise que des valeurs faibles.
Durée d'intégration du régulateur de climatisation	Régulateur P exclusivement proportionnelRégulateur P exclusivement proportionnel15 min, 30 min, 45 min60 min, 75 min, 90 min105 min, 120 min,135 min, 150 min,165 min, 180 min195 min, 210 min4 h, 5 h, 10 h, 15 h,20 h, 25 h, 30 h, 35 h	Voir en annexe Régulation de la températurePour régulateurs PI uniquement :La durée d'intégration détermine la durée de réaction de la régulation.Elle indique le pas selon lequel la grandeur de réglage initiale augmente, en complément de la composante proportionnelle. La composante intégrale reste active tant qu'un écart de réglage subsiste. La composante intégrale est ajoutée à la composante proportionnelle.

4.6.8 Phase supplémentaire de climatisation

La régulation s'effectue via un régulateur proportionnel.

Désignation	Valeurs	Description
Type de la grandeur de réglage	PourcentagePWM	Grandeur de réglage continue 0-100 %Grandeur de réglage à modulation de largeur d'impulsion.
Différence entre la phase principale et la phase supplémentaire	0 K, 0,5 K, 1 K1,5 K, 2 K, 2,5 K3 K, 3,5 K, 4 K	Définit l'écart positif entre la valeur de consigne actuelle et la valeur de consigne de la phase supplémentaire.Exempleavec valeur de consigne de base de 21°C et différence de 1K :La phase principale régule avec la valeur de consigne de base et la phase supplémentaire régule avec la valeur de consigne de base + 1 K = 22 °C
Bande proportionnelle	1 K, 1,5 K, 2 K, 2,5 K3 K, 3,5 K, 4 K, 4,5 K5 K, 5,5 K, 6 K, 6,5 K7 K, 7,5 K, 8 K, 8,5 K	Avec une phase supplémentaire continue :Réglage professionnel pour adapter le comportement de régulation à la pièce.Des valeurs élevées entraînent, avec un écart de réglage identique, des modifications plus subtiles de la grandeur de réglage et une régulation plus précise que des valeurs faibles.
Période PWM	3-30 minStd. : 5 min	Un cycle de commande est composé d'une opération d'activation et d'une opération de désactivationet constitue une période PWM.Exemple :Grandeur de réglage = 20%, Période PWM = 10 min : au cours d'un cycle de commande de 10 min, 2 min d'activation et 8 min de désactivation (c'est-à-dire 20% activé/80% désactivé).
Envoyer la grandeur de réglage	En cas de modification de 1 %En cas de modification de 2 %En cas de modification de 3 %En cas de modification de 5 %En cas de modification de 7 %En cas de modification de 10 %En cas de modification de 15 %	Après quel % de modification de la grandeur de réglage la nouvelle valeur doit-elle être envoyée.Des valeurs faibles augmentent la précision de réglage, mais augmentent également la charge du bus.
Envoyer cycliquement	Ne pas envoyer cycliquementToutes les 2 min, toutes les 3 minToutes les 5 min, toutes les 10 minToutes les 15 min,toutes les 20 minToutes les 30 min,toutes les 45 minToutes les 60 min	À quelle fréquence l'envoi doit-il être fait ?

4.6.9 Adaptation de la valeur de consigne

Désignation	Valeurs	Description
Correction de la valeur de consigne en mode froid dès température extérieure	25 °C, 26 °C, 27 °C, 28 °C29 °C, 30 °C, 31 °C, 32 °C33 °C, 34 °C, 35 °C, 36 °C37 °C, 38 °C, 39 °C, 40 °C	Seuil d'activation pour la correction de valeur de consigne.
Adaptation	1 K par 1 K de température extérieure1 K par 2 K de température extérieure1 K par 3 K de température extérieure1 K par 4 K de température extérieure1 K par 5 K de température extérieure1 K par 6 K de température extérieure1 K par 7 K de température extérieure	Ampleur de la correction de la valeur de consigne :À partir de quelle modification de la température extérieure la valeur de consigne doit-elle être corrigée de 1 K ?
Format de l'adaptation de la valeur de consigne	RelatifAbsolu	L'objet Compensation de la température extérieure envoie une différence de température en K, en fonction de la température extérieure.Cette valeur peut être utilisée comme décalage de la valeur de consigne pour d'autres régulateurs de température ambiante.L'objet Compensation de la température extérieure envoie une valeur de consigne en °C (valeur de consigne de base sans correction).Cette valeur est augmentée progressivement en fonction de la température extérieure et sert de valeur de consigne pour d'autres régulateurs de température.
Valeur de consigne de départ	15 °C-30 °CStd. : 21 °C	(Uniquement au format = absolu).Ceci est la valeur de consigne de base pour le régulateur externe.Si une correction est nécessaire, celle-ci est ajoutée à la valeur de consigne de base et le résultat est envoyé sous forme d'une nouvelle valeur de consigne corrigée
Adaptation maximale	Illimitée ^28 Jusqu'à ce que la température de protection contre la chaleur soit atteinte ^29 +3 K+5 K+7 K	La valeur de consigne est augmentée tant que la température extérieure augmente.La valeur de consigne est uniquement augmentée jusqu'à la température de protection contre la chaleur.L'augmentation de valeur de consigne cesse dès que la correction a atteint la valeur configurée ici.
Envoyer l'adaptation de la valeur de consigne	Ne pas envoyer cycliquementToutes les 2 min, toutes les 3 minToutes les 5 min, toutes les 10 minToutes les 15 min, toutes les 20 minToutes les 30 min, toutes les 45 minToutes les 60 min	À quelle fréquence l'envoi doit-il être fait ?

4.6.10 Programme de secours

En cas d'absence de valeur réelle, il est possible de déplacer la vanne dans une position fixe

Désignation	Valeurs	Description
Comportement en cas de programme de secours ^30	Position fixe de la vanne LaContinuer la régulation avec une sonde interne	vanne est déplacée dans une position prédéfinie.La valeur de mesure de la sonde de température intégrée est utilisée comme valeur réelle pour la régulation.
Position fixe de la vanne	0..25 %Standard = 20 %	Réglage fixe de la vanne si aucune valeur réelle n'a pu être reçue.
Valeur réelle
Durée de surveillance	Toutes les min, toutes les 2 min, toutes les 3 min, toutes les 5 min, toutes les 10 min, toutes les 15 min,toutes les 20 min, toutes les 30 min, toutes les 45 min, toutes les 60 min	Uniquement pour l'objet Valeur réelle externe. Le programme de secours est activé lorsqu'aucune valeur n'est reçue pendant la durée paramétrée et que l'objet est la seule source sélectionnée.Tant qu'au moins une valeur réelle valide reste disponible, la régulation se poursuit avec cette valeur et le programme de secours reste inactif. C'est le cas lorsque la valeur moyenne est calculée à partir de 2 ou 3 sources.
Envoyer cycliquement l'état	NonUniquement en cas d'erreurToujours	Envoyer l'état une fois en cas de modification.Envoie uniquement en cas d'erreur, cycliquement et en cas de modification : erreur = 1.L'objet envoie l'état actuel, même s'il n'y pas d'erreur.Erreur = 1, aucune erreur = 0
Temps de cycle	Toutes les 2 min, toutes les 3 minToutes les 5 min, toutes les 10 minToutes les 15 min, toutes les 20 minToutes les 30 min, toutes 45 min,toutes les 60 min	À quelle fréquence l'envoi doit-il être fait ?

4.6.11 Contact de fenêtre

Si l'entrée externe I1 est utilisée comme source pour le contact de fenêtre (voir page de paramètres RTR/Contact de fenêtre), le canal Entrée I1 est masqué.

Désignation	Valeurs	Description
Source pour contact de fenêtre	Via l'objet	Pour les contacts de fenêtre, 10 objets au maximum sont disponibles.Via ces objets, il est possible de recevoir l'état de plusieurs contacts de fenêtre.Tous les objets sont reliés par un lien OU. Dès qu'un de ces objets reçoit un 1, on a l'état de la fenêtre = fenêtre ouverte et le mode de fonctionnement Protection contre la chaleur/hors gel est activé.Un contact de fenêtre est raccordé à l'entrée externe I1.
	Entrée externe I1 (directe)
Temporisation inversion de la valeur de consigne à l'ouverture	Aucune temporisation	Le mode de fonctionnement protection contre la chaleur/hors gel est immédiatement activé si l'état « Fenêtre ouverte » est détecté.La fonction protection contre la chaleur/hors gel sera activée uniquement après écoulement de la durée réglée.Une ouverture brève de la fenêtre reste sans effet.Lors de la fermeture de la fenêtre, le mode de fonctionnement précédent est immédiatement réactivé.
	10 s
	20 s
	30 s
	1 min
	2 min
	3 min
	5 min
Source pour contact de fenêtre : via objet
Nombre de contacts de fenêtre	1..10	Nombre souhaité d'objets de contact de fenêtre.
Source pour contact de fenêtre : entrée externe I1 (directe)
Fonction I1	Contact de fenêtre	Réglage fixe.
Type de contact de fenêtre raccordé	Fenêtre ouverte = contact ferméFenêtre ouverte = contact ouvert	Régler le type de contact raccordé.
Activer la fonction de blocage	NonOui	Aucune fonction de blocage.Afficher les paramètres de la fonction de blocage.
Télégramme de blocage	Verrouiller avec 1(standard)	0 = débloquer1 = bloquer
	Verrouiller avec 0	0 = bloquer1 = débloquer
Réaction à l'activation du verrouillage	Ignorer le verrouillage	La fonction de blocage n'a aucun effet pour ce télégramme.
	Aucune réaction	Ne pas réagir à l'activation du verrouillage.
	Comme en cas de fenêtre fermée	Réaction comme avec état de la fenêtre = fermé.
	Comme en cas de fenêtre ouverte	Réaction comme avec état de la fenêtre = ouvert.
Réaction à la désactivation du verrouillage	Aucune réaction	Ne pas réagir à la désactivation du verrouillage.
	Actualiser	Envoyer un télégramme d'actualisation.
Paramètres communs31
Envoyer l'état de la fenêtre cycliquement	NonOui, toujoursUniquement si entrée = 1Uniquement si entrée = 0	Quand l'envoi doit-il être cyclique ?
Réaction au retour du bus	Aucune	Ne pas envoyer.
	Actualiser (après env. 5 s)Actualiser (après env. 10 s)Actualiser (après env. 15 s)Actualiser (après env. 20 s)	Envoyer un télégramme d'actualisation.

4.6.12 Commande de pompe

Désignation	Valeurs	Description
Temporisation au déclenchement	Aucune temporisation au déclenchement2 min, 3 min, 5 min, 7 min,10 min, 15 min, 20 min, 30 min	Éteindre immédiatement la pompeLaisser fonctionner pour une durée déterminée.
Temporisation à l'enclenchement	Pas de temporisation à l'enclenchement10 s, 20 s, 30 s, 1 min, 2 min, 3 min, 5 min, 7 min, 10 min	Activer immédiatement la pompeActiver la pompe qu'après écoulement du temps de temporisation.
Envoyer cycliquement la commande de pompe	Non, seulement en cas de modificationEn cas de modification et cycliquement	Comment l'état actuel doit-il être envoyé ?
Temps de cycle	Toutes les 2 min, toutes les 3 minToutes les 5 min, toutes les 10 min,toutes les 15 min,toutes les 20 min,toutes les 30 min,toutes les 45 min,toutes les 60 min	À quel intervalle faut-il envoyer le télégramme de commutation pour la pompe ?

4.7 Paramètres pour le servomoteur

4.7.1 Réglages

Désignation	Valeurs	Description
Le servomoteur traite la grandeur de réglage pour ^32	Chauffage	Le servomoteur réagit uniquement à la grandeur de réglage du chauffage
	Climatisation	Le servomoteur réagit uniquement à la grandeur de réglage de la climatisation
	Chauffage/climatisation	Réglage pour installation à 2 tuyaux si la commutation entre chauffage et climatisations'effectue via un objet. ^33
Activer la protection de vanne		Cette fonction empêche un grippage de la vanne et est effectuée lorsque la position de vanne n'a pas changé depuis 7 jours. La vanne parcourt alors une fois tout le trajet.
	Non	Aucune protection de vanne.
	Oui	La protection de vanne est activée.
Créneau horaire	00h00-4h00	Période pendant laquelle la fonction protection de la vanne doit être active.
	4h00-8h00
	8h00-12h00
	12h00-16h00
	16h00-20h00
	20h00-00h00
Activer la fonction de forçage	Non	Pas de fonction de forçage.
	Oui..	Ouvre la page de paramètres Forçage.
Activer les messages de diagnostic	Non	Uniquement pour diagnostic et maintenance.
	Oui..	Affiche des paramètres de diagnostic spécifiques.

4.7.2 Grandeur de réglage

Désignation	Valeurs	Description
Grandeur de réglage minimale	0%, 5%, 10%, 20%, 30%	Grandeur de réglage la plus faible autorisée
Grandeur de réglage maximale	50%, 60%, 70%, 80%, 90%, 100%	Grandeur de réglage la plus élevée autorisée.
Grandeur de réglage en cas de valeur inférieure/supérieure à la grandeur de réglage minimale/maximale ^35	0% ou 100 %Utiliser les grandeurs de réglage réglées0 = 0%, sinon utiliser les grandeurs de réglage réglées< Grandeur de réglage min. = 0%, sinon mise à l'échelle.	Limitation lorsqu'une grandeur de réglage inférieure à la grandeur de réglage minimale est reçue par le régulateur :Piloter le canal avec 0% ou 100 %Limiter les valeurs aux grandeurs de réglage minimale et maximale.P. ex. pour la régulation de la température au sol d'un plancher chauffant, il peut être judicieux de respecter une grandeur de réglage minimale de 10%.Si la grandeur de réglage reçue est = 0, prendre en compte cette valeur et fermer la vanne.Les autres valeurs sont limitées conformément aux grandeurs de réglage minimale et maximale paramétrées : les valeurs reçues > 0 % et< Grandeur de réglage min. sont remplacées par la valeur de la grandeur de réglage minimale.De même, les valeurs > Grandeur de réglage max. sont remplacées par la grandeur de réglage maximale réglée.Les valeurs de grandeur de réglage inférieures à la grandeur de réglage minimale sont exécutées avec 0%. Les valeurs supérieures sont mises à l'échelle de manière proportionnelle à la plage entre la grandeur de réglage minimale et 100%.
Surveiller la grandeur de réglage	Non Oui..	Uniquement disponible si le thermostat d'ambiance interne (RTR) est désactivé (page de paramètres Généralités) et la grandeur de réglage est reçue via le bus. Si celle-ci n'est pas reçue au cours de la durée de surveillance paramétrée, un programme de secours démarre.
Envoyer la grandeur de réglage maximale36	Uniquement si la grandeur de réglage intrinsèque est supérieure Envoyer cycliquement	N'envoyer la grandeur de réglage intrinsèque que si tous les autres servomoteurs ont une grandeur de réglage inférieure.La grandeur de réglage intrinsèque est envoyée cycliquement et lance alors une nouvelle comparaison de grandeur de réglage.
Temps de cycle	Toutes les 2 min, toutes les 3 min toutes les 5 min, toutes les 10 min, toutes les 15 min, toutes les 20 min, toutes les 30 min, toutes les 45 min, toutes les 60 min	À quel intervalle faut-il effectuer l'envoi ?

4.7.3 Courbe caractéristique de vanne linéaire

Cette page de paramètres ne s'affiche que si une courbe caractéristique de vanne linéaire ^37 a été sélectionnée sur la page Propriétés de la vanne

Ce réglage doit être exclusivement utilisé pour des vannes qui sont expressément caractérisées comme linéaires.

Note : Dans ce tableau, les valeurs sont uniquement affichées. Elles ne peuvent pas être modifiées.

Désignation	Valeurs	Signification
Course de vanne en % pour débit de 10 % (1-99)	10	Avec une course de vanne de 10%, un débit de 10% est atteint, avec une course de vanne de 20%, un débit de 20% est atteint, etc.
Course de vanne en % pour débit de 20 % (1-99)	20
Course de vanne en % pour débit de 30 % (1-99)	30
Course de vanne en % pour débit de 40 % (1-99)	40
Course de vanne en % pour débit de 50 % (1-99)	50
Course de vanne en % pour débit de 60 % (1-99)	60
Course de vanne en % pour débit de 70 % (1-99)	70
Course de vanne en % pour débit de 80 % (1-99)	80
Course de vanne en % pour débit de 90 % (1-99)	90

4.7.4 Courbe caractéristique intrinsèque de vanne

Réglage professionnel pour vannes spéciales.

Cette page de paramètres ne s'affiche que si une courbe caractéristique de vanne linéaire ^38 a été sélectionnée sur la page Propriétés de la vanne.

Au moyen de la courbe caractéristique de la vanne (documents du fabricant), le comportement du servomoteur peut être adapté ici précisément.

Ce paramètre permet d'adapter Cheops drive S à une vanne par le biais de 9 points de la courbe caractéristique (10%-90%). Pour chaque point, l'obtention d'un certain débit est réglée selon le % de la course de vanne.

Désignation	Valeurs	Signification
Course de vanne en % pour débit de 10 % (1-99)	1..99 (10)	Selon quel % de la course de vanne un débit de 10% est atteint ?
Course de vanne en % pour débit de 20 % (1-99)	1..99 (20)	Selon quel % de la course de vanne un débit de 20% est atteint ?
Course de vanne en % pour débit de 30 % (1-99)	1..99 (30)	Selon quel % de la course de vanne un débit de 30% est atteint ?
Course de vanne en % pour débit de 40 % (1-99)	1..99 (40)	Selon quel % de la course de vanne un débit de 40% est atteint ?
Course de vanne en % pour débit de 50 % (1-99)	1..99 (50)	Selon quel % de la course de vanne un débit de 50% est atteint ?
Course de vanne en % pour débit de 60 % (1-99)	1..99 (60)	Selon quel % de la course de vanne un débit de 60% est atteint ?
Course de vanne en % pour débit de 70 % (1-99)	1..99 (70)	Selon quel % de la course de vanne un débit de 70% est atteint ?
Course de vanne en % pour débit de 80 % (1-99)	1..99 (80)	Selon quel % de la course de vanne un débit de 80% est atteint ?
Course de vanne en % pour débit de 90 % (1-99)	1..99 (90)	Selon quel % de la course de vanne un débit de 90% est atteint ?

Les valeurs entre parenthèses se rapportent à une vanne linéaire.

4.7.5 Propriétés de la vanne

Désignation	Valeurs	Description
Paramètres de vanne	StandardPersonalisés	Seuls les paramètres les plus importants sont affichées.Afficher des paramètres pour des réglages spécifiques à la vanne (voir ci-dessous).
Paramètres standard
Déplacer dans une nouvelle position de la vanne	Toujours positionner avec précision	La vanne est repositionnée à chaque modification de la grandeur de réglage.
	En cas de modification de la grandeur de réglage > 1 %En cas de modification de la grandeur de réglage > 2 %En cas de modification de la grandeur de réglage > 3 %En cas de modification de la grandeur de réglage > 5 %En cas de modification de la grandeur de réglage > 7 %En cas de modification de la grandeur de réglage > 10 %En cas de modification de la grandeur de réglage > 15 %	La vanne n'est toujours repositionnée que lorsque la grandeur de réglage par rapport au dernier positionnement a été modifiée d'une valeur supérieure à la valeur réglée. De cette manière, il est possible d'éviter de petits pas de positionnement fréquentsImportant :Une valeur trop élevée risque d'altérer la régulation de la température
Envoyer en cas de modification de la position de la vanne	Lorsque la position finale est atteinte	Envoyer seulement lorsque la position de la vanne nécessaire est atteinte.
	En cas de modification de 1 %En cas de modification de 2 %En cas de modification de 3 %En cas de modification de 5 %En cas de modification de 7 %En cas de modification de 10 %En cas de modification de 15 %Ne pas envoyer cycliquementToutes les 2 min, toutes les 3 minToutes les 5 min, toutes les 10 minToutes les 15 min,toutes les 20 minToutes les 30 min,toutes 45 min, toutes les 60 min	Envoyer une nouvelle position de la vanne, dans l'intervalle paramétré, pendant le positionnement et lorsque la position de la vanne nécessaire est atteinte.Comment la position de la vanne actuelle doit-elle être envoyée ?
Envoi cyclique de la position de la vanne
Paramètres personnalisés
Sens d'action de la vanne	Normal, fermé en état enfoncé	Pour toutes les vannes usuelles
	Inversé, ouvert en état enfoncé	Adaptation à des vannes inversées
Stratégie de détection de la vanne	Standard	La vanne est fermée avec une force prédéfinie (voir ci-dessous, paramètre « Force de fermeture pour »).La position 0 % est contrôlée à chaque déplacement au niveau de la vanne et la position « 100 % ouvert » y est mesurée.
	À commande assistée,avec course de vanne définie	La position 0 % est contrôlée à chaque déplacement au niveau de la vanne et la position 100 %(ouvert) est déterminée à partir de la course réglée.
Force de fermeture pour	Vannes normalesVannes avec tension de ressort élevée	Ce paramètre détermine la force de fermeture pour la position 0%.
Course de vanne ^39	2 mm3 mm4 mm5 mm6 mm7 mm8 mm	Ici, le déplacement est fixé manuellement pour passer de la position 0% à 100 %.
Pression supplémentaire sur le joint en caoutchouc	0..0,8 mm en pas de 0,1 mm	La valeur réglée détermine la pression supplémentaire en mm. La vanne peut ainsi être enfoncée davantage sur une course définie si elle ne ferme pas complètement en raison des propriétés du joint en caoutchouc.Attention : Afin de ne pas endommager le joint, il convient d'augmenter la valeur par pas de 0,1 mm au maximum.
Type de joint de vanne	Joint de vanne standardVanne avec joint durVanne avec joint soupleVanne avec joint mi-souple	Ce paramètre ne doit être modifié que si la vanne ne s'ouvre pas à des grandeurs de réglage minimes.
Courbe caractéristique de vanne	Courbe caractéristique linéaire	Pour des vannes haut de gamme avec lesquelles le débit est proportionnel à la course du poussoir de la vanne.
	Courbe caractéristique intrinsèque	Pour vannes spécifiques avec courbe caractéristique connue ou pour applications spécifiques
	Courbe caractéristique typique	Pour tous les types de vanne usuels

4.7.6 Programme de secours

Avec une grandeur de réglage surveillée, un programme de secours est exécuté en cas de défaillance de la grandeur de réglage.

Désignation	Valeurs	Description
Comportement en cas de programme de secours	Position fixe de la vanneContinuer la régulation avec une sonde interne	La vanne est déplacée dans une position prédéfinie.La température ambiante est régulée à l'aide de la sonde de température intégrée sur une valeur fixe.
Position fixe de la vanne	0..25 %Standard = 20 %	Réglage fixe de la vanne si aucune grandeur de réglage n'a pu être reçue.
Valeur de consigne pour programme de secours	6-25 °C	Poursuivre la régulation sur cette température avec la sonde interne.
Grandeur de réglage
Durée de surveillance	Toutes les min, 2 min, 3 min, 5 min,10 min, 15 min, 20 min,30 min, 45 min, 60 min	Uniquement pour l'objet Déplacer à la position. Le programme de secours est activé si aucune grandeur de réglage n'a été reçue pendant la durée paramétrée.
Envoyer cycliquement l'état	NonUniquement en cas d'erreur	Envoyer uniquement en cas de modification.Envoie uniquement en cas d'erreur, cycliquement et en cas de modification : erreur = 1.
	Toujours	L'objet envoie l'état actuel, même s'il n'y pas d'erreur.Erreur = 1, aucune erreur = 0
Temps de cycle	Toutes les 2 min, toutes les 3 mintoutes les 5 min, toutes les 10 min,toutes les 15 min, toutes les 20 min,toutes les 30 min, toutes les 45 min, toutes les 60 min	À quelle fréquence l'envoi doit-il être fait ?

4.7.7 Forçage

Désignation	Valeurs	Description
Grandeur de réglage en mode forçage	0 % à 100 % par paliers de 10 %	Grandeur de réglage fixe devant commander la vanne en mode forçage.Celle-ci n'est pas limitée par la grandeur de réglage minimale ou maximale.
Télégramme de forçage	1 = forçage (standard)0 = forçage	Le mode forcé est activé avec un télégramme MARCHE.Inversé : le mode forcé est activé avec un télégramme ARRÊT.

4.8 Paramètres pour les entrées externes I1 et I2

Si l'entrée externe I1 est utilisée comme source pour le contact de fenêtre (voir page de paramètres RTR/Contact de fenêtre), le canal Entrée I1 est masqué.

Si l'entrée externe 12 est utilisée comme source pour la valeur réelle (voir page de paramètres RTR/Valeur réelle), le canal Entrée 12 est masqué.

4.8.1 Entrées I1 et I2 : fonction interrupteur

Désignation	Valeurs	Description
Fonction	Interrupteur..Bouton-poussoir..Varier..Store..Contact de fenêtre..	Utilisation souhaitée.
Durée d'élimination des rebonds	30 ms, 50 ms, 80 ms100 ms, 200 ms,1 s, 5 s, 10 s	Pour empêcher un mouvement gênant de va-et-vient provoqué par des rebonds dans le contact raccordé à l'entrée, le nouvel état de l'entrée est validé uniquement après un délai de temporisation.Les valeurs élevées (≥ 1s) peuvent être utilisées comme temporisation à l'enclenchement
Activer la fonction de blocage	NonOui	Aucune fonction de blocage.Afficher les paramètres de la fonction de blocage.
Télégramme de blocage	Verrouiller avec 1(standard)Verrouiller avec 0	0 = débloquer1 = bloquer0 = bloquer1 = débloquer
Envoyer cycliquement	Chaque minToutes les 2 min, toutes les 3 minToutes les 5 min, toutes les 10 minToutes les 15 min,toutes les 20 minToutes les 30 min,toutes 45 min, toutes les 60 min	Durée de cycle commune pour tous les objets de sortie du canal.
Nombre de télégrammes	Un télégrammeDeux télégrammes	Chaque canal possède 2 objets de sortie et peut donc envoyer jusqu'à 2 télégrammes différents.

4.8.1.1 Objets pour interrupteur 1 et 2

Chacun des 2 objets peut être configuré séparément sur une propre page de paramètres.

Désignation	Valeurs	Description
Type d'objet	Commuter (1 bit)Priorité (2 bits)Valeur 0-255Pourcentage (1 octet)	Type de télégramme pour cet objet.
Envoyer si entrée = 1	NonOui	Envoi en cas de front montant.
Télégramme	Pour le type d'objet = commuter 1 bit
	MARCHEARRÊTCommuter	Envoyer un ordre d'enclenchementEnvoyer un ordre de coupure Inverser l'état actuel (MARCHE-ARRÊT-MARCHE, etc.)
	Pour le type d'objet = priorité 2 bits
	Aucune prioritéPriorité MARCHEPriorité ARRÊT	Fonction	Valeur
		Priorité inactive (aucun contrôle)	0 ( 00_bin )
		Priorité MARCHE (contrôle : activer, marche)	3 ( 11_bin )
		Priorité ARRÊT (contrôle : désactiver, arrêt)	2 ( 10_bin )
	Pour le type d'objet = valeur 0-255
	0-255	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255.
	Pour le type d'objet = pourcentage 1 octet
	0-100 %	Il est possible d'envoyer un pourcentage quelconque compris entre 0 et 100 %.
Envoyer si entrée = 0	NonOui	Envoi en cas de front descendant.
Télégramme	Voir ci-dessus : même type d'objet que Envoyer si entrée = 1
Envoyer cycliquement	NonOui, toujoursUniquement si entrée = 1Uniquement si entrée = 0	Quand l'envoi doit-il être cyclique ?La durée de cycle est réglée sur la page de paramètres Sélection de la fonction.
Réaction au retour du bus	AucuneActualiser (après env. 5 s)Actualiser (après env. 10 s)Actualiser (après env. 15 s)Actualiser (après env. 20 s)	Ne pas envoyer.Envoyer un télégramme d'actualisation.
Réaction à l'activation du verrouillage	Ignorer le verrouillageAucune réactionComme avec entrée = 1Comme avec entrée = 0	La fonction de blocage n'a aucun effet pour ce télégramme.Ne pas réagir à l'activation du verrouillage.Réagir comme en cas de front montant.Réagir comme en cas de front descendant.
Réaction à la désactivation du verrouillage	Aucune réactionActualiser	Ne pas réagir à la désactivation du verrouillage.Envoyer un télégramme d'actualisation.

Si un canal est verrouillé, aucun télégramme n'est envoyé cycliquement.

4.8.2 Entrées I1 et I2 : fonction bouton-poussoir

Désignation	Valeurs	Description
Fonction	Interrupteur..Bouton-poussoir..Varier..Store..Contact de fenêtre..	Utilisation souhaitée.
Durée d'élimination des rebonds	30 ms, 50 ms, 80 ms100 ms, 200 ms	Pour empêcher un mouvement gênant de va-et-vient provoqué par des rebonds dans le contact raccordé à l'entrée, le nouvel état de l'entrée est validé uniquement après un délai de temporisation.
Bouton-poussoir raccordé	Contact à fermetureContact à ouverture	Régler le type de contact raccordé.
Pression longue à partir de	300 ms, 400 ms500 ms, 600 ms700 ms, 800 ms900 ms, 1 s	Sert à différencier clairement les pressions longues et les pressions brèves.Si le bouton est actionné pendant une durée au moins égale au temps paramétré, une pression longue est détectée.
Durée d'un double-clic	300 ms, 400 ms500 ms, 600 ms700 ms, 800 ms900 ms, 1 s	Sert à différencier un double-clic de 2 clics simples.Période durant laquelle le deuxième clic doit être effectué pour détecter un double-clic.
Envoyer cycliquement	Chaque minToutes les 2 min, toutes les 3 minToutes les 5 min, toutes les 10 minToutes les 15 min,toutes les 20 minToutes les 30 min,toutes 45 min, toutes les 60 min	Temps de cycle commun pour les 2 objets de sortie du canal.
Nombre de télégrammes	Un télégrammeDeux télégrammes	Chaque canal possède 2 objets de sortie et peut donc envoyer jusqu'à 2 télégrammes différents.
Activer la fonction de blocage	NonOui	Aucune fonction de blocage.Afficher les paramètres de la fonction de blocage.
Télégramme de blocage	Verrouiller avec 1(standard)Verrouiller avec 0	0 = débloquer1 = bloquer0 = bloquer1 = débloquer

4.8.2.1 Objets pour bouton-poussoir 1 et 2

Désignation	Valeurs	Description
Type d'objet	Commuter (1 bit)Priorité (2 bits)Valeur 0-255Pourcentage (1 octet)	Type de télégramme pour cet objet.
Envoyer après une pression brève	Ne pas envoyerEnvoyer un télégramme	Réagir à une pression brève ?
Télégramme	Pour le type d'objet = commuter1 bit
	MARCHERRÊTCommuter	Envoyer un ordred'enclenchementEnvoyer un ordre de coupureInverser l'état actuel (MARCHE-ARRÊT-MARCHE, etc.)
	Pour le type d'objet = priorité 2 bits
	Aucune prioritéPriorité MARCHEPriorité ARRÊT	Fonction	Valeur
		Priorité inactive(aucun contrôle)	0 ( 00_bin )
		Priorité MARCHE contrôle : activer,marche)	3 ( 11_bin )
		Priorité ARRÊT contrôle : désactiver,arrêt)	2 ( 10_bin )
	Pour le type d'objet = valeur 0-255
	0-255	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255.
	Pour le type d'objet = pourcentage1 octet
	0-100 %	Il est possible d'envoyer un pourcentage quelconque compris entre 0 et 100 %.
Envoyer après une pression longue	Ne pas envoyerEnvoyer un télégramme	Chaque pression de bouton est traitée comme une pression brève.Suite à une longue pression de bouton, le télégramme paramétré pour cela est envoyé.
Télégramme	Voir ci-dessus : même type d'objet que pour une pression courte.
Envoyer après un double-clic	Ne pas envoyerEnvoyer un télégramme	Pas de fonction double-clic. Les doubles-clics sont traités comme 2 clics simples.Suite à un double-clic, le télégramme paramétré pour cela est envoyé.
Télégramme	Voir ci-dessus : même type d'objet que pour une pression courte.

Désignation	Valeurs	Description
Envoyer cycliquement	NonOui	La durée de cycle est réglée sur la page de paramètres Sélection de la fonction.
Réaction au retour du bus	AucuneComme après bref (après env. 5 s)Comme après bref (après env. 10 s)Comme après bref (après env. 15 s)Comme après bref (après env. 20 s)Comme après long (après env. 5 s)Comme après long (après env. 10 s)Comme après long (après env. 15 s)Comme après long (après env. 20 s)Comme en cas de double-clic (après env. 5 s)Comme en cas de double-clic (après env. 10 s)Comme en cas de double-clic (après env. 15 s)Comme en cas de double-clic (après env. 20 s)	Ne pas envoyer.Envoyer un télégramme d'actualisation.
Réaction à l'activation du verrouillage	Ignorer le verrouillageAucune réactionComme lorsque brefComme lorsque longComme en cas de double-clic	La fonction de blocage n'a aucun effet pour ce télégramme.Ne pas réagir à l'activation du verrouillage.Réagir comme en cas de pression brève.Réagir comme en cas de pression longue.Réagir comme en cas de double-clic.
Réaction à la désactivation du verrouillage	Aucune réactionComme lorsque brefComme lorsque longComme en cas de double-clic	Ne pas réagir à la désactivation du verrouillage.Réagir comme en cas de pression brève.Réagir comme en cas de pression longue.Réagir comme en cas de double-clic.

4.8.3 Entrées I1 et I2 : fonction varier

Désignation	Valeurs	Description
Fonction du canal	Interrupteur..Bouton-poussoir..Varier..Store..Contact de fenêtre..	L'entrée commande un actionneur de variation,
Durée d'élimination des rebonds	30 ms, 50 ms, 80 ms100 ms, 200 ms,	Pour empêcher un mouvement gênant de va-et-vient provoqué par des rebonds dans le contact raccordé à l'entrée, le nouvel état de l'entrée est validé uniquement après un délai de temporisation.
Activer la fonction de blocage	NonOui	Aucune fonction de blocage.Afficher la page de paramètres Fonction de verrouillage.
Télégramme de blocage	Verrouiller avec 1 (standard)Verrouiller avec 0	0 = débloquer1 = bloquer0 = bloquer1 = débloquer
Pression longue à partir de	300 ms, 400 ms500 ms, 600 ms700 ms, 800 ms900 ms, 1 s	Sert à différencier clairement les pressions longues et les pressions brèves.Si le bouton est actionné pendant une durée au moins égale au temps paramétré, une pression longue est détectée.
Fonction supplémentaire double-clic	NonOui	Aucune fonction de double-clicLa page de paramètres Double-clic est affichée.
Durée d'un double-clic	300 ms, 400 ms500 ms, 600 ms700 ms, 800 ms900 ms, 1 s	Sert à différencier un double-clic de 2 clics simples.Période durant laquelle le deuxième clic doit être effectué pour détecter un double-clic.

4.8.3.1 Page de paramètres Varier

Désignation	Valeurs	Description
Réaction à long/bref	Commande à une touche	L'entrée est capable de distinguer une pression longue d'une pression brève, elle peut ainsi remplir 2 fonctions.Le variateur est commandé par un bouton-poussoir unique.Pression brève = MARCHE/ARRÊTPression longue = éclaircir/obscurcirRelâchement = arrêtAvec les autres variantes, le variateur est commandé par 2 boutons-poussoirs (bascule).
	Éclaircir/MARCHE	Pression brève = MARCHEPression longue = éclaircirRelâchement = arrêt
	Éclaircir / inverser	Pression brève = MARCHE/ARRÊTPression longue = éclaircirRelâchement = arrêt
	Obscurcir/ARRÊT	Pression brève = ARRÊTPression longue = obscurcirRelâchement = arrêt
	Obscurcir / inverser	Pression brève = MARCHE/ARRÊTPression longue = obscurcirRelâchement = arrêt
Incrément pour la variation	100 %	Dans le cas d'une pression longue, la valeur de variation est :Augmentation (ou baisse)jusqu'au relâchement de la touche.
	50 %	Augmentée de la valeur paramétrée(ou réduite)
	25 %
	12,5 %
	6 %
	3 %
	1,5 %
Réaction au retour du bus	AucuneMarche après env. 5 sMarche après env. 10 sMarche après env. 15 sMarche après env. 20 sArrêt après env. 5 sArrêt après env. 10 sArrêt après env. 15 sArrêt après env. 20 s	Ne pas réagir.Allumer le variateurArrêter le variateur
Réaction à l'activation du verrouillage	Ignorer le verrouillageAucune réactionMARCHEARRÊT	La fonction de blocage n'a aucun effet pour ce télégramme.Ne pas réagir à l'activation du verrouillage.Allumer le variateurArrêter le variateur
Réaction à la désactivation du verrouillage	Aucune réactionMARCHEARRÊT	Ne pas réagir à la désactivation du verrouillage.Allumer le variateurArrêter le variateur

4.8.3.2 Page de paramètres Double-clic

Désignation	Valeurs	Description
Type d'objet	Commuter (1 bit)Priorité (2 bits)Valeur 0-255Pourcentage (1 octet)	Type de télégramme pour cet objet.
Télégramme	Pour le type d'objet = commuter1 bit
	MARCHERRÊTCommuter	Envoyer un ordred'enclenchementEnvoyer un ordre de coupureInverser l'état actuel(MARCHE-ARRÊT-MARCHE,etc.)
	Pour le type d'objet = priorité2 bits
	Aucune prioritéPriorité MARCHEPriorité ARRÊT	Fonction	Valeur
		Priorité inactive(aucun contrôle)	0 ( 00_bin )
		Priorité MARCHE contrôle : activer,marche)	3 ( 11_bin )
		Priorité ARRÊT contrôle :désactiver, arrêt)	2 ( 10_bin )
	Pour le type d'objet = valeur 0-255
	0-255	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255.
	Pour le type d'objet = pourcentage 1 octet
	0-100 %	Il est possible d'envoyer un pourcentage quelconque compris entre 0 et 100 %.
Envoyer cycliquement	Ne pas envoyer cycliquementChaque minToutes les 2 min, toutes les 3 minToutes les 5 min, toutes les 10 minToutes les 15 min, toutes les 20 minToutes les 30 min, toutes 45 min,toutes les 60 min	À quelle fréquence l'envoi doit-il être fait ?
Réaction au retour du bus	AucuneComme en cas de double-clic(après env. 5 s)Comme en cas de double-clic(après env. 10 s)Comme en cas de double-clic(après env. 15 s)Comme en cas de double-clic(après env. 20 s)	Ne pas envoyer.Envoyer un télégramme d'actualisation.
Réaction à l'activation du verrouillage	Ignorer le verrouillage	La fonction de blocage n'a aucun effet pour ce télégramme.
	Aucune réaction	Ne pas réagir à l'activation du verrouillage.
	Comme en cas de double-clic	Réagir comme en cas de double-clic.
Réaction à la désactivation du verrouillage	Aucune réaction	Ne pas réagir à la désactivation du verrouillage.
	Comme en cas de double-clic	Réagir comme en cas de double-clic.

4.8.4 Entrées I1 et I2 : fonction store

Désignation	Valeurs	Description
Fonction du canal	Interrupteur.. Bouton-poussoir.. Varier.. Store.. Contact de fenêtre..	L'entrée commande un actionneur de store.
Durée d'élimination des rebonds	30 ms, 50 ms, 80 ms100 ms, 200 ms	Pour empêcher un mouvement gênant de va-et-vient provoqué par des rebonds dans le contact raccordé à l'entrée, le nouvel état de l'entrée est validé uniquement après un délai de temporisation.
Activer la fonction de blocage	NonOui	Aucune fonction de blocage.Afficher la page de paramètres Fonction de blocage.
Télégramme de blocage	Verrouiller avec 1 (standard)Verrouiller avec 0	0 = débloquer1 = bloquer0 = bloquer1 = débloquer
Pression longue à partir de	300 ms, 400 ms500 ms, 600 ms700 ms, 800 ms900 ms, 1 s	Sert à différencier clairement les pressions longues et les pressions brèves.Si le bouton est actionné pendant une durée au moins égale au temps paramétré, une pression longue est détectée.
Fonction supplémentaire double-clic	NonOui	Aucune fonction de double-clicLa page de paramètres Double-clic est affichée.
Durée d'un double-clic	300 ms, 400 ms500 ms, 600 ms700 ms, 800 ms900 ms, 1 s	Sert à différencier un double-clic de 2 clics simples.Période durant laquelle le deuxième clic doit être effectué pour détecter un double-clic.

4.8.4.1 Page de paramètres Store

Désignation	Valeurs	Description
Utilisation		L'entrée est capable de distinguer une pression longue d'une pression brève, elle peut ainsi remplir 2 fonctions.
	Commande à une touche	Le store est commandé par un bouton-poussoir unique.Pression brève = pas.Pression longue = déplacement.
	DESCENTE	Pression brève = pas.Pression longue = baisser.
	MONTÉE	Pression brève = pas.Pression longue = relever.
Arrêt du mouvement de déplacement par	relâchement de la touchePression courte	Comment l'ordre d'arrêt doit-il être déclenché ?
Réaction au retour du bus	Aucune	Ne pas réagir.
	MONTÉE	Relever le store
	DESCENTE	Baisser le store
	MONTÉE après 5 sMONTÉE après 10 sMONTÉE après 15 s	Relever le store avec temporisation
	DESCENTE après 5 sDESCENTE après 10 sDESCENTE après 15 s	Baisser le store avec temporisation
Réaction à l'activation du verrouillage	Ignorer le verrouillage	La fonction de blocage n'a aucun effet pour ce télégramme.
	Aucune réaction	Ne pas réagir à l'activation du verrouillage.
	MONTÉE	Relever le store
	DESCENTE Baisser le store
Réaction à la désactivation du verrouillage	Aucune réaction	Ne pas réagir à la désactivation du verrouillage.
	MONTÉE	Relever le store
	DESCENTE	Baisser le store

4.8.4.2 Page de paramètres Double-clic

Désignation	Valeurs	Description
Type d'objet	Commuter (1 bit)Priorité (2 bits)Valeur 0-255Pourcentage (1 octet)hauteur % + lamelle %	Type de télégramme pour cet objet.
Télégramme	Pour le type d'objet = commuter1 bit
	MARCHERRÊTCommuter	Envoyer un ordred'enclenchementEnvoyer un ordre de coupureInverser l'état actuel(MARCHE-ARRÊT-MARCHE,etc.)
	Pour le type d'objet = priorité2 bits
	Aucune prioritéPriorité MARCHEPriorité ARRÊT	Fonction	Valeur
		Priorité inactive(aucun contrôle)	0 ( 00_bin )
		Priorité MARCHE contrôle : activer,marche)	3 ( 11_bin )
		Priorité ARRÊT contrôle :désactiver, arrêt)	2 ( 10_bin )
	Pour le type d'objet = valeur 0-255
	0-255	Il est possible d'envoyer une valeur quelconque comprise entre 0 et 255.
	Pour le type d'objet = pourcentage1 octet
	0-100 %	Il est possible d'envoyer un pourcentage quelconque compris entre 0 et 100 %.
	Pour le type d'objet = hauteur %+ lamelle %
	Hauteur	En cas de double-clic,2 télégrammes sont envoyéssimultanément :Hauteur de store souhaitée
	Lamelle	Position des lamelles souhaitée.
Envoyer cycliquement	Ne pas envoyer cycliquementChaque minToutes les 2 min, toutes les 3 minToutes les 5 min, toutes les 10 minToutes les 15 min, toutes les 20minToutes les 30 min, toutes 45 min,toutes les 60 min	À quelle fréquence l'envoi doit-il être fait ?
Réaction au retour du bus	Aucune	Ne pas envoyer.
	Comme en cas de double-clic(après env. 5 s)Comme en cas de double-clic(après env. 10 s)Comme en cas de double-clic(après env. 15 s)Comme en cas de double-clic(après env. 20 s)	Envoyer un télégramme d'actualisation.
Réaction à l'activation du verrouillage	Ignorer le verrouillageAucune réactionComme en cas de double-clic	La fonction de blocage n'a aucun effet pour ce télégramme.Ne pas réagir à l'activation du verrouillage.Réagir comme en cas de double-clic.
Réaction à la désactivation du verrouillage	Aucune réactionComme en cas de double-clic	Ne pas réagir à la désactivation du verrouillage.Réagir comme en cas de double-clic.

4.8.5 Entrées I1 et I2 : fonction contact de fenêtre

Désignation	Valeurs	Description
Fonction	Interrupteur..Bouton-poussoir..Varier..Store..Contact de fenêtre..	Utilisation souhaitée.
Durée d'élimination des rebonds	30 ms, 50 ms, 80 ms100 ms, 200 ms,1 s, 5 s, 10 s	Pour empêcher un mouvement gênant de va-et-vient provoqué par des rebonds dans le contact raccordé à l'entrée, le nouvel état de l'entrée est validé uniquement après un délai de temporisation.Les valeurs élevées (≥ 1s) peuvent être utilisées comme temporisation.
Envoyer cycliquement	Chaque minToutes les 2 min, toutes les 3 minToutes les 5 min, toutes les 10 minToutes les 15 min,toutes les 20 minToutes les 30 min,toutes 45 min,toutes les 60 min	Durée de cycle.
Activer la fonction de blocage	NonOui	Aucune fonction de blocage.Afficher les paramètres de la fonction de blocage.
Télégramme de blocage	Verrouiller avec 1(standard)Verrouiller avec 0	0 = débloquer1 = bloquer0 = bloquer1 = débloquer

4.8.5.1 Contact de fenêtre

Désignation	Valeurs	Description
Télégramme si contact fermé	MarcheArrêt	Régler l'état de commutation.
Télégramme si contact ouvert	MarcheArrêt	Est automatiquement réglé.
Envoyer cycliquement	NonOui, toujoursUniquement si entrée= 1Uniquement si entrée= 0	Quand l'envoi doit-il être cyclique ?La durée de cycle est réglée sur la page de paramètresSélection de la fonction.
Réaction au retour du bus	AucuneComme en cas de double-clic(après env. 5 s)Comme en cas de double-clic(après env. 10 s)Comme en cas de double-clic(après env. 15 s)Comme en cas de double-clic(après env. 20 s)	Ne pas envoyer.Envoyer un télégramme d'actualisation.
Réaction à l'activation du verrouillage	Ignorer le verrouillageAucune réactionComme avec entrée = 1Comme avec entrée = 0	La fonction de blocage n'a aucun effet pour ce télégramme.Ne pas réagir à l'activation du verrouillage.Réagir comme en cas de front montant.Réagir comme en cas de front descendant.
Réaction à la désactivation du verrouillage	Aucune réactionActualiser	Ne pas réagir à la désactivation du verrouillage.Envoyer un télégramme d'actualisation.

4.8.6 Entrée I2 : fonction de l'entrée de température ^40

Désignation	Valeurs	Description
Fonction du canal	Interrupteur..Bouton-poussoir..Varier..Store..Entrée de température	L'entrée est connectée à une sonde de température
Ajustement de la température	-5 K..+5 K(résolution 0,1 K)	Valeur de correction pour la mesure de la température si la température envoyée diffère de la température ambiante effective.Exemple: température = 21°CTempérature envoyée = 20,5°CValeur de correction = 0,5 K
Envoyer la valeur réelle en cas de modification de	Non dû à unemodification	Envoyer uniquementcycliquement(si autorisé)
	0,2 K0,3 K0,5 K0,7 K1 K1,5 K2 K	Envoyer quand la valeur depuis le dernier envoi a changé de la valeur sélectionnée.
Envoyer la valeur réelle cycliquement	Ne pas envoyercycliquementChaque minToutes les 2 min, toutes les 3 minToutes les 5 min, toutes les 10 minToutes les 15 min,toutes les 20 minToutes les 30 min,toutes 45 min,toutes les 60 min	À quel intervalle la valeur de mesure actuelle doit-elle être envoyée ?

Types de sonde utilisés :

Sonde de température encastrée (9070496)

Sonde à distance IP65 (9070459)

Capteur de plancher (9070321)

5 Mise en service

5.1 Raccordement

Avertissement : risque de choc électrique sur l'installation KNX.

Ne raccorder aucune tension externe (TBTS) aux entrées.

Veiller à la séparation avec les autres tensions.

N'utiliser l'appareil qu'avec le couvercle fermé.

C'est la seule manière de garantir une fixation solide et la protection IP nécessaire.

Lors de travaux de maintenance effectués sur le radiateur, le servomoteur doit toujours être démonté et la vanne doit être correctement fermée d'une autre manière (capuchon de protection d'origine, etc.). Lors de la régulation ou en raison de la protection de vanne, la vanne risque de s'ouvrir inopinément et de provoquer par conséquent un dégât des eaux.

Lors du téléchargement de l'application, Cheops doit déjà être monté sur la vanne, sinon aucune adaptation n'est possible.

5.2 conforme

Ouvrir le couvercle (desserrer la vis le cas échéant).

Pousser la glissière rouge vers le bas. Le verrouillage s'ouvre.

Placer l'appareil sur la vanne (adaptateur).

Pousser la glissière rouge vers le haut et fermer le couvercle.

5.3 Installation et adaptation automatique (cycle d'étalonnage)

L'appareil est tout d'abord monté sur la vanne avec la bague d'adaptation adéquate (voir ci-dessus).

Ensuite, la tension du bus peut être appliquée.

De cette manière, l'adaptation (cycle d'étalonnage) est automatiquement lancée.

Quand l'opération d'adaptation est-elle effectuée ?

L'adaptation automatique est effectuée pour la première fois après l'application de la tension du bus dans la fonction chantier, puis après chaque téléchargement de l'application.

Pour compenser les modifications des propriétés de la vanne au cours du temps (usure du joint en caoutchouc), un nouveau cycle d'étalonnage est effectué à intervalles réguliers après chaque réinitialisation et au cours de la période de chauffage. En outre, il est possible à tout moment de lancer un nouveau cycle d'étalonnage via l'objet maintenance.

Si un appareil déjà adapté est monté sur une autre vanne, l'adaptation doit de nouveau être effectuée.

Les positions enregistrées au préalable sont effacées suite au téléchargement. Le cycle d'étalonnage est effectué 2x en raison du contrôle de plausibilité.

5.4 Stratégies d'étalonnage

La sélection de la stratégie d'étalonnage s'effectue par saisie dans le paramètre Stratégie pour la détection de la vanne

5.4.1 Standard

Avec cette variante, seule la position « ouverte » de la vanne est calculée lors du cycle d'étalonnage. Pour fermer la vanne, le servomoteur déplace le poussoir jusqu'à ce qu'il appuie sur la vanne avec la force réglée.

Il est recommandé de toujours commencer par utiliser le réglage vannes normales, car il est amplement suffisant pour la plupart des vannes.

S'il est impossible de fermer la vanne avec ce réglage, le réglage vannes avec tension de ressort élevée devrait être utilisé.

5.4.2 À commande assistée, avec course de vanne définie

Avec cette variante, seule la position « ouverte » de la vanne est calculée par correction d'une course fixe de la position fermée. Pour fermer la vanne, le servomoteur déplace le poussoir jusqu'à ce qu'il appuie sur la vanne avec la force réglée (force de fermeture pour vannes normales/vannes avec tension de ressort élevée).

Cette stratégie d'étalonnage doit être appliquée avant tout lorsque le poussoir du servomoteur, même s'il est entièrement rentré, touche le poussoir de la vanne, rendant une mesure impossible.

En cas de vanne entièrement inconnue, la valeur 3 mm avec force de fermeture pour vannes normales constitue une valeur de départ utilisable.

Il est recommandé de toujours commencer par utiliser la force de fermeture pour vannes normales.

Ce réglage est amplement suffisant pour la plupart des vannes.

S'il est impossible de fermer la vanne avec ce réglage, le réglage pour vannes avec tension de ressort élevée devrait être utilisé.

5.4.3 Affichage LED pendant le cycle d'étalonnage

LED	Comportement
	Clignote jusqu'à ce que la broche se trouve dans la position intérieure maximale
	Clignote pendant le balayage de la vanne
	Clignote pendant le calcul de la position (peut être très bref)

5.5 Fonction chantier

Tant que l'appareil se trouve dans l'état à la livraison, c.-à-d. tant qu'aucune application n'a été chargée, Cheops S fonctionne en mode chantier.

Par conséquent, Cheops S peut déjà assurer une température hors gel dans la pièce (6 °C) entre le montage et la mise en service par un intégrateur système KNX.

5.6 Vannes et joints de vannes

5.6.1 Structure de la vanne

5.6.2 Vannes et joints de vannes

À l'état de repos, lorsqu'il n'est pas actionné, le poussoir est poussé vers l'extérieur par le ressort et la vanne s'ouvre (position 100% avec sens d'action normal). Si le poussoir est poussé, le joint en caoutchouc est pressé dans le siège de la vanne et la vanne se ferme (position 0% avec sens d'action normal).

La vanne ne se ferme pas immédiatement lorsque le joint en caoutchouc touche le siège de la vanne. Le poussoir doit éventuellement, selon les propriétés du joint utilisé, parcourir encore plusieurs 1/10mm jusqu'à ce que la vanne soit vraiment fermée. Ce comportement dépend de la dureté, de la forme, de l'usure ou d'un dommage du joint de la vanne.

Pour corriger l'influence de ces paramètres, il est possible, avec Cheops, d'entrer une pression supplémentaire du joint de la vanne.

Attention : afin de ne pas endommager le joint, il convient d'augmenter la valeur par pas de 1/100 mm au maximum.

6 Applications classiques

Ces exemples d'application servent d'aide à la planification et ne sont pas exhaustifs. Ils peuvent être complétés ou développés selon les besoins.

Consulter le manuel du RAMSES 718 P KNX pour des fonctions confort et de régulation détaillées.

6.1 Cheops S en tant que simple servomoteur

L'appareil ne fonctionne qu'en tant que servomoteur, le régulateur de température ambiante intégré est désactivé.

La régulation est effectuée par un régulateur de température ambiante RAMSES 718 P. L'interruption du chauffage ^41 ou de la climatisation est déclenchée manuellement à l'aide d'un interrupteur. La présence et l'état de la fenêtre sont saisis par un détecteur de présence et un contact de fenêtre.

2 entrées externes du RAMSES 718 P sont utilisées pour le contact de fenêtre et l'interrupteur pour le mode été/hiver.

La pompe de chauffage est ici pilotée avec un ordre de commutation sur l'actionneur de commutation SU 1.

En pratique, tous les servomoteurs devraient envoyer leur ordre de commutation pour la pompe sur leur propre adresse de groupe. Tous les ordres de commutation doivent être reliés par la fonction logique OU^42 et le résultat doit être transmis à l'actionneur de commutation pour la pompe.

Une autre commande de pompe possible est l'utilisation de la « grandeur de réglage maximale ». Voir l'exemple : régulation de chauffage 4 zones avec commande de pompe en fonction de la grandeur de réglage.

6.1.1 Appareils

• Cheops S (réf. 7139205)
• RAMSES 718 P (réf. 7189210)
• SU 1(réf. 4942520)
• PlanoSpot 360 KNX (réf. 2039101)

^41 Mode été
^42 Écran panneau ou canal logique

6.1.2 Aperçu

6.1.3 Objets et liens

N°	PlanoSpot 360	N°	RAMSES718 P	Commentaire
	Nom de l'objet		Nom de l'objet
31	Canal C4.1 - présence	14	Présence	Signal de présence.Démarre le mode de fonctionnement confort.

N°	RAMSES 718 P	N°	Cheops S	Commentaire
	Nom de l'objet		Nom de l'objet
18	Grandeur de réglage du chauffage	10	Déplacer à la position	Grandeur de réglage
35	Canal I2.1 – commutation	17	Fermer la vanne (interruption du chauffage ou de la climatisation)	Commute entre le mode été/hiver.

N°	RAMSES 718 P	N°	RAMSES 718 P	Commentaire
	Nom de l'objet		Nom de l'objet
30	Canal I1.1commutation	15	État de la fenêtre	Connector l'état du contact de fenêtre à I1 avec l'état de la fenêtre de l'objet d'entrée RTR.

N°	Cheops S	N°	SU 1	Commentaire
	Nom de l'objet		Nom de l'objet
63	Pompe MARCHE/ARRÊT	1	Canal C1 – Objet de commutation	Pilote la pompe de départ

6.1.4 Réglages des paramètres importants

Les réglages des paramètres standards ou personnalisés s'appliquent dans le cas des paramètres non mentionnés.

PlanoSpot 360

Page de paramètres	Paramètres	Réglage
Généralités	Fonction du canal C4 présence	Activé..
Canal C4 - présence - objets	Type de télégramme C4.1	Ordre de commutation

RAMSES 718 P

Page de paramètres	Paramètres	Réglage
Bloc de paramètres RTR
Réglage RTR	Régulation	Régulation de chauffage uniquement
Régulation du chauffage	Type de régulation	en continu
Mode de fonctionnement	Type de capteur de présence	Détecteur de présence
Bloc de paramètres entrées externes
Canal 1	Activer le canal	Marche
	Fonction du canal	Interrupteur
Objet d'interrupteur 1	Type d'objet	Commuter (1 bit)
	Envoyer lorsque entrée = 1	Oui
	Télégramme	Marche
	Envoyer lorsque entrée = 0	Oui
	Télégramme	Arrêt
Canal 2	Activer le canal	Marche
	Fonction du canal	Interrupteur
Objet d'interrupteur 1	Type d'objet	Commuter (1 bit)
	Envoyer lorsque entrée = 1	Oui
	Télégramme	Marche
	Envoyer lorsque entrée = 0	Oui
	Télégramme	Arrêt

Cheops S

Page de paramètres	Paramètres	Réglage
Généralités	Activer le régulateur de température ambiante	Non
	Activer la commande de pompe	Oui

SU 1, canal C1

Page de paramètres	Paramètres	Réglage
Sélection de la fonction	Fonction du canal	Commuter marche/arrêt
	Déclenchement de la fonction via	Objet de commutation

6.2 Cheops S en tant que régulateur de chauffage avec valeur réelle via un objet

Huit radiateurs se trouvent dans une pièce, chacun doté d'un Cheops S.

Le régulateur de température ambiante intégré est activé avec un Cheops S (a). Tous les autres (b-h) sont pilotés par ce Cheops S et fonctionnent uniquement comme simples servomoteurs. ^43

La température ambiante est transmise par un iON 102.

L'entrée externe I1 de l'appareil est utilisée pour le contact de fenêtre et est reliée directement en interne avec le régulateur ^44

La présence est surveillée par un détecteur de présence.

Une horloge programmable TR 648 top2 envoie les modes de fonctionnement Confort ou Veille via le programme de commutation.

6.2.1 Appareils

• Cheops S (réf. 7139205)
• iON 102 (n° de réf. 4969232)
- PlanoSpot 360 KNX (réf. 2039101)
• TR 648 top2 RC-DCF (réf. 6489210)

6.2.2 Aperçu

6.2.3 Objets et liens

N°	PlanoSpot 360	N°	Cheops S	Commentaire
	Nom de l'objet		Nom de l'objet
31	Canal C4.1 - présence	38	Présence	Signal de présence.Démarre le mode de fonctionnement confort.

N°	TR 648 top2	N°	Cheops S	Commentaire
	Nom de l'objet		Nom de l'objet
7	C1.1 Canal de commutation –Mode de fonctionnement CVC	37	Présélection du mode de fonctionnement	1 = Confort2 = Veille

N°	iON 102	N°	Cheops S	Commentaire
	Nom de l'objet		Nom de l'objet
3	Température – Valeur réelle	36	Valeur réelle externe	Température ambiante pour la régulation

N°	Cheops S (a) ^45	N°	Cheops S (b-h) ^46	Commentaire
	Nom de l'objet		Nom de l'objet
41	Grandeur de réglage du chauffage	10	Déplacer à la position	Grandeur de réglage

6.2.4 Réglages des paramètres importants

Les réglages des paramètres standards ou personnalisés s'appliquent dans le cas des paramètres non mentionnés.

PlanoSpot 360

Page de paramètres	Paramètres	Réglage
Généralités	Fonction du canal C4 présence	Activé..
Canal C4 - présence - objets	Type de télégramme C4.1	Ordre de commutation

Cheops S en tant que régulateur de température ambiante RTR (a)

Page de paramètres	Paramètres	Réglage
Généralités	Activer le régulateur de température ambiante	Oui
RTR
Valeur réelle	Source pour la valeur réelle	Objet Valeur réelle externe
	Surveiller la valeur réelle	Oui
Mode de fonctionnement	Type de capteur de présence	Détecteur de présence
Contact de fenêtre	Source pour contact de fenêtre	Entrée externe 11 (directe)

TR 648 top2

Page de paramètres	Paramètres	Réglage
Canal de commutation C1	Type de télégramme C1.1	Mode de fonctionnement CVC
	Si horloge -> MARCHE	Confort
	Si horloge -> ARRÊT	Veille

iON 102

Page de paramètres	Paramètres	Réglage
Généralités
Température	Envoyer la température si modification de	0,2 K
	Envoyer la température cycliquement	Toutes les 10 min

7 Cheops S en tant que simples servomoteurs (b-h)

Page de paramètres	Paramètres	Réglage
Généralités	Activer le régulateur de température ambiante	Non

6.3 Régulation de chauffage 4 zones avec commande de pompe en fonction de la grandeur de réglage

Quatre zones séparées ou quatre pièces distinctes doivent être chauffées.

Dans chaque zone, un appareil est paramétré en tant que régulateur de chauffage. Par conséquent, d'autres servomoteurs sans fonction de régulation peuvent chacun être pilotés (voir Zone 1, Cheops S b-h)

La valeur de consigne est prédéfinie par une horloge programmable TR 648 top2.

De ce fait, aucun mode de fonctionnement n'est nécessaire.

L'entrée externe I1 est reliée directement en interne avec le régulateur ^4-7 :

11 → Contact de fenêtre. Cela garantit la fonction hors gel.

La température ambiante de chaque pièce est mesurée avec une sonde externe sur 12.

Une pompe de départ commune est enclenchée avec l'actionneur de commutation SU 1 si au moins 1 vanne est vraiment ouverte.

C'est ce que permettent les objets Grandeur de réglage maximale.

Voir en annexe : Déterminer la grandeur de réglage maximale / Commande de pompe en fonction de la grandeur de réglage.

La pompe de chauffage est commandée par un actionneur de commutation SU 1.

Un interrupteur pour le mode été/hiver est raccordé à l'entrée externe E1 de l'actionneur de commutation.

6.3.1 Appareils

• Cheops S (réf. 7139205)
• TR 648 top2 RC-DCF (réf. 6489210)
• SU 1(réf. 4942520)
- Sonde de température, p. ex. réf. 9070496

6.3.2 Aperçu

6.3.3 Objets et liens

N°	TR 648 top2	N°	Cheops S	Commentaire
	Nom de l'objet		Nom de l'objet
7	C1.1 Canal de commutation – Température en °C	30	Valeur de consigne de base	Zone 1
14	C1.1 Canal de commutation – Température en °C	30	Valeur de consigne de base	Zone 2
21	C1.1 Canal de commutation – Température en °C	30	Valeur de consigne de base	Zone 3
28	C1.1 Canal de commutation – Température en °C	30	Valeur de consigne de base	Zone 4

N°	SU 1	N°	Cheops S (1,2,3,4)	Commentaire
	Nom de l'objet		Nom de l'objet
41	Canal 11.1 - Commutation	17	Fermer la vanne (interruption du chauffage ou de la climatisation)	Commute entre le mode été/hiver.

N°	Cheops S (a) ^48	N°	Cheops S (b-h) ^49	Commentaire
	Nom de l'objet		Nom de l'objet
41	Grandeur de réglage du chauffage	10	Déplacer à la position	Grandeur de réglage

Grandeur de réglage maximale

N°	Cheops S (1,2,3,4)	N°	SU 1	Commentaire
	Nom de l'objet		Nom de l'objet
14	Envoyer la grandeur de réglage maximale	1	Canal C1 – Valeur seuil (%)	Enclenche la pompe si la grandeur de réglage est > 0%.

N°	Cheops S(1,2,3,4)	N°	Cheops S(1,2,3,4)	Commentaire
	Nom de l'objet		Nom de l'objet
14	Envoyer la grandeur de réglage maximale	15	Recevoir la grandeur de réglage maximale	Chaque appareil surveille la grandeur de réglage des autres et l'envoie uniquement si la grandeur de réglage intrinsèque est supérieure.

6.3.4 Réglages des paramètres importants

Les réglages des paramètres standards ou personnalisés s'appliquent dans le cas des paramètres non mentionnés.

Cheops S à chaque fois en tant que régulateur de température ambiante (RTR), dans les 4 zones.

Page de paramètres	Paramètres	Réglage
Généralités	Activer le régulateur de température ambiante	Oui
RTR
Réglages	Utiliser les modes de fonctionnement	Non
Grandeur de réglage	Envoyer cycliquement la grandeur de réglage actuelle	Toutes les 30 min
Seul 1 appareil devrait être paramétré de manière à envoyer cycliquement sur la grandeur de réglage maximale, tous les autres appareils uniquement s'il s'agit de la grandeur de réglage intrinsèque.
Valeur réelle	Source pour la valeur réelle	Sonde sur l2
Contact de fenêtre	Source pour contact de fenêtre	Entrée externe l1 (directe)

TR 648 top2

Page de paramètres	Paramètres	Réglage
Canal de commutation C1, C2, C3, C4	Type de télégrammeCx.1	Température [°C]
	Si horloge -> MARCHE	20 °C
	Si horloge -> ARRÊT	16 °C

SU 1

Page de paramètres	Paramètres	Réglage
Canal C1
Sélection de la fonction	Fonction du canal	Commuter marche/arrêt
	Déclenchement de la fonction via	Dépassement de la valeur seuil
Valeur seuil	Valeur seuil	1 %
	Hystérésis	1 %
Entrée l1
Sélection de la fonction	Fonction	Interrupteur
	Commander directement l'actionneur de commutation	Non

7 Cheops S en tant que simples servomoteurs (b-h)

Page de paramètres	Paramètres	Réglage
Généralités	Activer le régulateur de température ambiante	Non

Grandeur de réglage maximale

ZONE 1 : Cheops S en tant que régulateur de température ambiante (RTR)

Page de paramètres	Paramètres	Réglage
RTR
Grandeur de réglage	Envoyer la grandeur de réglage maximale	Envoyer cycliquement

ZONE 2-4 : Cheops S en tant que régulateur de température ambiante (RTR)

Page de paramètres	Paramètres	Réglage
RTR
Grandeur de réglage	Envoyer la grandeur de réglage maximale	Uniquement si la grandeur de réglage intrinsèque est supérieure

7 Annexe

7.1 Détermination du mode de fonctionnement actuel

La valeur de consigne actuelle peut être adaptée aux différentes exigences par la sélection du mode de fonctionnement.

Le mode de fonctionnement peut être défini par les objets Présélection du mode de fonctionnement, Présence et Position de la fenêtre.

Le mode de fonctionnement actuel peut être défini comme suit :

ObjetPrésélection du mode de fonctionnement	ObjetPrésence	Objet Position de la fenêtre	Mode de fonctionnement actuel
Indifférent	Indifférent	1	Hors gel/Protection contre la chaleur
Indifférent	1	0	Confort
Confort	0	0	Confort
Veille	0	0	Veille
Nuit	0	0	Nuit
Hors gel/Protection contre la chaleur	0	0	Hors gel/Protection contre la chaleur

7.2 Priorités lors de la sélection du mode de fonctionnement

En principe : la dernière instruction écrase la précédente.

Exception : le mode hors gel via le contact de fenêtre est prioritaire dans tous les modes de fonctionnement.

En cas de sélection du paramètre Bouton-poussoir de présence, la règle suivante s'applique : Si un nouveau mode de fonctionnement est reçu sur l'objet alors que l'objet de présence est activé (Présélection du mode de fonctionnement), ce dernier est repris et le bouton-poussoir de présence est réinitialisé (uniquement avec bouton-poussoir de présence).

La réception du même mode de fonctionnement qu'avant l'état de présence (p. ex. par envoi cyclique) est ignorée.

Si l'objet de présence est activé en mode nuit/hors gel, alors il est réinitialisé après écoulement de la prolongation du confort paramétrée.

Si l'objet de présence est activé en mode Veille, le mode de fonctionnement confort est activé sans limitation de temps.

Détermination du mode de fonctionnement en cas d'utilisation d'un détecteur de présence

Mode de fonctionnement de référence par..

7.3 Valeur de consigne de base et valeur de consigne actuelle

La valeur de consigne de base sert de température par défaut pour le mode de fonctionnement confort et de température de référence pour la diminution dans les modes de fonctionnement veille et nuit.

La valeur de consigne de base paramétrée (voir Valeur de consigne de base après téléchargement de l'application) est enregistrée dans l'objet Valeur de consigne de base et peut à tout moment être modifiée via le bus.

La Valeur de consigne actuelle est la valeur de consigne sur laquelle la régulation est réellement effectuée. C'est le résultat de toutes les diminutions ou augmentations dues aux modes de fonctionnement et aux fonctions de régulation.

Exemple :

Pour une valeur de consigne de base de 22 °C et une diminution en mode nuit de 4 K, la valeur de consigne actuelle

(en mode nuit) est de : 22 °C - 4 K = 18 °C.

La journée (en mode confort), la valeur de consigne actuelle est de 22 °C (dans la mesure où le mode climatisation n'est pas activé).

La valeur de consigne actuelle dépend du mode de fonctionnement et de la fonction de régulation choisie.

Si, en raison d'un décalage de la valeur de consigne, celle-ci se situe en dehors des valeurs paramétrées pour les modes hors gel et protection contre la chaleur, les restrictions de sécurité la limitent à ces valeurs.

7.4 Calcul de la valeur de consigne

7.4.1 Calcul de la valeur de consigne en mode chauffage

Valeur de consigne actuelle en mode chauffage

Mode de fonctionnement	Valeur de consigne actuelle
Confort	Valeur de consigne de base +/- décalage de la valeur de consigne
Veille	Valeur de consigne de base +/- décalage de la valeur de consigne – diminution en mode veille
Nuit	Valeur de consigne de base +/- décalage de la valeur de consigne – diminution en mode nuit
Hors gel/Protection contre la chaleur	Valeur de consigne paramétrée pour le mode hors gel

Exemple :

Chauffage en mode de fonctionnement confort.

Page de paramètres	Paramètres	Réglage
Valeurs de consigne	Valeur de consigne de base après chargement de l'application	21 °C
	Diminution en mode veille(avec chauffage)	2 K
	Décalage de la valeur de consigne maximale valable	+/- 2 K

La valeur de consigne a été préalablement augmentée de 1 K via l'objet Décalage de la valeur de consigne.

Calcul :

Valeur de consigne actuelle

= valeur de consigne de base + décalage de la valeur de consigne

=21^+1K

= 22^

En cas de passage en mode veille, la valeur de consigne actuelle se calcule comme suit :

Valeur de consigne actuelle

= valeur de consigne de base + décalage de la valeur de consigne – diminution en mode veille

= 21^ + 1K - 2K

= 20^

7.4.2 Calcul de la valeur de consigne en mode climatisation

Valeur de consigne actuelle en mode climatisation

Mode de fonctionnement	Valeur de consigne actuelle
Confort	Valeur de consigne de base + décalage de la valeur de consigne + zone morte
Veille	Valeur de consigne de base + décalage de la valeur de consigne + zone morte+ augmentation en mode veille
Nuit	Valeur de consigne de base + décalage de la valeur de consigne + zone morte+ augmentation en mode nuit
Hors gel/Protection contre la chaleur	Valeur de consigne paramétrée pour la protection contre la chaleur

Exemple :

Climatisation en mode de fonctionnement confort.

La température ambiante est trop élevée, le régulateur est passé en mode climatisation

Page de paramètres	Paramètres	Réglage
Valeurs de consigne	Valeur de consigne de base après chargement de l'application	21 °C
	Décalage de la valeur de consigne maximale valable	+/- 2 K
Valeurs de consigne de la climatisation	Zone morte entre chauffage et climatisation	2 K
	Augmentation en mode veille (avec climatisation)	2 K

La valeur de consigne a été préalablement augmentée de 1 K via l'objet Décalage de la valeur de consigne.

Calcul :

Valeur de consigne actuelle

= valeur de consigne de base + décalage de la valeur de consigne + zone morte

= 21^ - 1K + 2K

= 22^

Le passage au mode veille entraîne une nouvelle augmentation de la valeur de consigne (économie d'énergie) et on obtient la valeur de consigne suivante :

Valeur de consigne

= valeur de consigne de base + décalage de la valeur de consigne + zone morte + augmentation en mode veille

= 21^ - 1K + 2K + 2K

= 24 °C

7.5 Décalage de la valeur de consigne

La valeur de consigne actuelle peut être adaptée via l'objet Décalage manuel de la valeur de consigne.

Dans ce cas, la valeur de consigne est directement modifiée par l'envoi du décalage souhaité sur l'objet.

Pour cela, la différence (le cas échéant précédée d'un signe moins) est envoyée comme DPT 9.002 sur l'objet Décalage manuel de la valeur de consigne.

Les limites de ce décalage sont définies sur la page de paramètres Valeurs de consigne Chauffage à l'aide du paramètre Décalage de la valeur de consigne maximale valable.

Le décalage se rapporte toujours à la Valeur de consigne de base et non pas à la valeur de consigne actuelle.

Exemple de valeur de consigne de base 21 °C :

Lorsque la valeur 2 est reçue sur l'objet Décalage manuel de la valeur de consigne, la nouvelle valeur de consigne se calcule comme suit :

$$ 2 1 ^ {\circ} \mathrm{C} + 2 \mathrm{K} = 2 3 ^ {\circ} \mathrm{C}. $$

Ensuite, pour amener la valeur de consigne à 22 °C, la différence par rapport à la valeur de consigne de base paramétrée (ici 21 °C) est à nouveau envoyée, dans ce cas 1 K (21 °C + 1 K = 22 °C)

7.6 Zone morte

La zone morte est une zone tampon entre le mode chauffage et le mode climatisation. À l'intérieur de cette zone morte, il n'y a ni chauffage, ni climatisation.

Sans cette zone tampon, l'installation basculerait en continu entre le chauffage et la climatisation. Il suffirait que la température tombe en dessous de la valeur de consigne pour que le chauffage soit activé et dès que la valeur de consigne serait franchie, la climatisation se mettrait immédiatement en marche, la température chuterait à nouveau en dessous de la valeur de consigne, ce qui enclencherait de nouveau le chauffage.

Chauffage et climatisation avec régulation continue

Valeur de consigne de la climatisation 24 °C

Valeur de consigne du chauffage 20 °C

Dans le cas d'une installation à 2 tuyaux, la zone morte peut être réglée sur 0 K.

7.7 Protection de vanne

Cette fonction empêche un grippage de la vanne et est effectuée lorsque la position de vanne n'a pas changé depuis 7 jours. La vanne est alors ouverte une fois complètement puis refermée, un déplacement à la position actuelle est de nouveau effectué.

7.8 Déterminer la grandeur de réglage maximale

7.8.1 Application

Si tous les servomoteurs d'une installation ne sont que légèrement ouverts, p. ex. un à 5%, un à 12%, un autre à 7%, etc., la chaudière pourrait réduire sa puissance parce qu'elle n'aurait besoin que de peu d'énergie thermique.

Afin de garantir cela, la chaudière doit être informée du besoin en énergie réel de l'installation.

Cette tâche est assurée par la grandeur de réglage maximale.

La grandeur de réglage maximale permet aussi de piloter la pompe de départ (voir ci-dessous : Commande de pompe en fonction de la grandeur de réglage).

7.8.2 Principe

Les actionneurs de chauffage et servomoteurs (Cheops, HU1, HMT 6 S/HMT 12 S) sont constamment comparés les uns aux autres. Si un actionneur de chauffage a une grandeur de réglage supérieure à celles des autres, il l'envoie. Si un actionneur a une grandeur inférieure, il ne l'envoie pas.

Pour accélérer le processus, plus un actionneur de chauffage envoie rapidement, plus la différence entre la grandeur de réglage intrinsèque et celle reçue est grande.

L'actionneur envoie donc en premier la plus grande grandeur de réglage et surenchérit sur tous les autres.

7.8.3 En pratique

La comparaison de la grandeur de réglage est effectuée via les objets Grandeur de réglage maximale (recevoir ou envoyer).

Pour cela, tous les actionneurs de chauffage sont connectés via ces objets à une adresse de groupe commune.

Pour démarrer la comparaison de la grandeur de réglage parmi les abonnés, un des abonnés envoie cycliquement sa grandeur de réglage sur cette adresse de groupe.

Cette tâche peut être effectuée soit par la chaudière soit par l'un des actionneurs de chauffage.

Si c'est la chaudière, elle doit envoyer la plus petite valeur possible, c'est-à-dire 0%.

Si c'est un des actionneurs de chauffage, le paramètre Envoyer la grandeur de réglage maximale doit être réglé sur Envoyer cycliquement.

Cet actionneur envoie alors régulièrement sa propre grandeur de réglage maximum et les autres peuvent réagir.

Quel que soit l'abonné qui agit comme déclencheur, le paramètre Envoyer la grandeur de réglage maximum doit être réglé sur la valeur par défaut Uniquement si la grandeur de réglage est supérieure pour tous les autres actionneurs.

7.8.4 Commande de pompe en fonction de la grandeur de réglage

La pompe de départ commune doit alors être enclenchée si au moins 1 vanne est vraiment ouverte. Sinon, elle sera coupée.

C'est ce que permettent les objets Grandeur de réglage maximale.

Exemple ci-après du chapitre Applications classiques.

Le thermostat Cheops S dans la zone 1 envoie sa position de vanne actuelle (p. ex. 10 %) cycliquement sur l'adresse de groupe Grandeur de réglage maximale.

Tous les autres appareils la reçoivent et la comparent avec leur propre position.

Si la propre position est inférieure, aucun télégramme n'est envoyé.

Si un appareil a une grandeur de réglage supérieure, celle-ci sera envoyée en tant que nouvelle grandeur de réglage maximale sur cette adresse de groupe.

Résultat :

Si toutes les vannes sont fermées, la grandeur de réglage maximale est = 0 %

Si une vanne est ouverte, la grandeur de réglage maximale est > 0 %

Actionneur de commutation :

Si on applique cette adresse de groupe sur une entrée seuil de l'actionneur de commutation, la commande de pompe est prête.

Le canal de l'actionneur de commutation doit être paramétré en tant qu'entrée seuil (valeurs en pourcentage).

Avec une valeur seuil et une hystérésis de 1 %, la pompe s'enclenche si nécessaire et se coupe dès que la dernière vanne est complètement fermée.

7.9 Limitation des grandeurs de réglage

Ce réglage définit l'ouverture/la fermeture maximale de la vanne.

7.9.1 Application :

Pour éviter un sifflement de la vanne dans la plage de grandeur de réglage inférieure, la grandeur de réglage minimale peut p. ex. être limitée à 5 %.

Une vanne qui présente le même débit entre 90 % et 100 % peut être limitée à la valeur 90 %.

La réaction avec des grandeurs de réglage hors des limites se règle avec le paramètre Grandeur de réglage en cas de valeur inférieure/supérieure à la grandeur de réglage minimale/maximale.

7.9.2 Exemple

Grandeur de réglage minimale = 5 %

Grandeur de réglage maximale = 90 %

Paramètre Grandeur de réglage en cas de valeur inférieure/supérieure à la grandeur de réglage minimale/maximale :	Position de la vanne avec grandeur de réglage
	0%	inférieure à 5 %	supérieure à 90 %
0% ou 100 %	0 %	0 %	100 %
Utiliser les grandeurs de réglage réglées	5 %	5 %	90 %
0 = 0%, sinon utiliser les grandeurs de réglage réglées	0 %	5 %	90 %
< Grandeur de réglage min. = 0 %, sinon mise à l'échelle	0 %	0 % ^50	100 % ^51

Si le réglage < Grand. régl. min. = 0 %, sinon mise à l'échelle, la plage entre la grandeur de réglage minimale et la grandeur de réglage maximale est une plage de réglage virtuelle à 100 %.

Avec une grandeur de réglage nécessaire de 50 %, la vanne (dans notre exemple) est positionnée au milieu de la plage 5-90 %, c.-à-d. à 53 %.

7.10 Cycle PWM

7.10.1 Principe de base

Pour, par exemple, atteindre une puissance de chauffage de 50%, la grandeur de réglage de 50% est convertie en cycles de marche/arrêt.

Le servomoteur est activé 50% du temps et éteint 50% du temps durant une période fixe (10 minutes dans notre exemple).

Exemple : 2 durées d'activation différentes de 2 et 7 minutes représentent le basculement de 2 grandeurs de réglage, ici une fois 20% et une fois 70%, durant une période PWM de 10 minutes.

7.10.2 Réaction aux modifications des grandeurs de réglage

Pour réagir aussi rapidement que possible aux modifications, chaque modification de grandeur de réglage est immédiatement transmise au cycle PWM.

Exemple 1 :

La dernière grandeur de réglage était de 20 % (A).

Une nouvelle grandeur de réglage de 50 % est réceptionnée durant le cycle (B).

La sortie est immédiatement activée et la durée d'activation manquante de 30 % est ajoutée.

Le prochain cycle sera exécuté avec 50 % (C).

Si, au moment de la réception de la nouvelle grandeur de réglage, la nouvelle durée d'activation de consigne est déjà dépassée pour le cycle en cours, la sortie est immédiatement arrêtée et la nouvelle grandeur de réglage est exécutée au cycle suivant.

Exemple 2 :

La dernière grandeur de réglage était de 50% (A)

Une nouvelle grandeur de réglage de 30% est réceptionnée durant le cycle (B).

À la fin des 30% du cycle PWM, la sortie est arrêtée et la nouvelle grandeur de réglage est déjà exécutée.

7.11 Calcul de la valeur de consigne

1 Valeur de consigne de base prédéfinie
2 Valeurs de consigne de base min. et max. valables
3 Décalage manuel de la valeur de consigne
4 Commutation entre chauffage et climatisation : automatique ou via l'objet
5 Sélection du mode de fonctionnement par l'objet
6 En mode climatisation, la valeur de consigne est augmentée de la valeur de la zone morte

7 La valeur de consigne est remplacée par la valeur de consigne du mode hors gel
8 La valeur de consigne est remplacée par la valeur de consigne du mode protection contre la chaleur
9 Valeur de consigne en fonction des diminutions liées aux modes de fonctionnement
10 Valeur de consigne en fonction des augmentations liées aux modes de fonctionnement
11 Les limites en mode hors gel et protection contre la chaleur doivent être respectées
12 Valeur de consigne actuelle en fonction des augmentations, des diminutions et des restrictions liées aux modes de fonctionnement
