Type de produit	Carte électronique d'extension de postes numériques pour système Alcatel 4200 E
Marque	ALCATEL-LUCENT
Modèle	4200 CARTE DLC16
Nombre de ports	Jusqu'à 16 postes UA Alcatel (40XX, 50XX ou adaptateur 4088)
Fonctions principales	Interface entre postes UA et unité de commande ; gestion des 3 canaux B des liens UA ; support des stations de base DECT 4070 IO/EO (avec carte CKIBS sur versions < R4.0)
Protocole	RNIS natif (pas besoin de carte S01B)
Alimentation	Alimentée par le système Alcatel 4200 E via le fond de panier
Dimensions (estimées)	Format standard de carte enfichable : environ 100 x 160 mm
Poids (estimé)	Environ 150 g
Connecteurs	X1, X2 pour enchâssement S01B ; X3, X4, X5, X6 pour sous-équipements ; X13 pour mode de fonctionnement
Sous-équipements disponibles	DLC16 (8) : 8 interfaces sorties par X3-X6 ; DLC16 (4) : 4 interfaces sorties par X3-X4
Mode de fonctionnement (X13)	Position 1-2 : compatibilité avec DLC4/DLC8 sur versions ≤ R3.0 (option S0 impossible) ; position 2-3 (usine) : utilisation sur versions > R3.0
Gestion DECT	Nécessite carte CKIBS pour versions logicielles < R4.0 ; à partir de R4.0, CKIBS intégré dans carte AC-1/AC-2
Distance maximale poste-coffret	800 m avec câble LY 5/10 mm ; 1200 m avec câble série 278 6/10 mm
Entretien	Aucune maintenance utilisateur requise ; se référer au manuel système pour installation
Sécurité	Respecter les normes électriques locales ; débrancher le système avant manipulation

FOIRE AUX QUESTIONS - 4200 CARTE DLC16 ALCATEL-LUCENT

Combien de postes puis-je raccorder sur la carte DLC16 ?

Vous pouvez raccorder jusqu'à 16 postes UA Alcatel (modèles 40XX, 50XX ou adaptateur 4088).

La carte DLC16 nécessite-t-elle une carte S01B ?

Non, la gestion du protocole RNIS est native sur cette carte. L'implantation d'une carte S01B n'est pas nécessaire.

Quels sont les sous-équipements possibles pour la DLC16 ?

Deux sous-équipements sont disponibles : DLC16 (8) avec 8 interfaces sur les connecteurs X3, X4, X5 et X6, et DLC16 (4) avec 4 interfaces sur X3 et X4.

Puis-je utiliser des stations de base DECT avec la DLC16 ?

Oui, mais sous conditions : pour une version logicielle système < R4.0, vous devez implanter une carte CKIBS (une seule par système). À partir de R4.0, la fonction est intégrée dans la carte AC-1/AC-2.

Que signifie le connecteur X13 sur la carte DLC16 ?

Le connecteur X13 permet de définir le mode de fonctionnement des sous-équipements : position 1-2 pour compatibilité avec DLC4/DLC8 sur systèmes ≤ R3.0, position 2-3 (sortie usine) pour systèmes > R3.0.

Quelle est la distance maximale entre un poste et le coffret mural ?

La distance maximale dépend du câble : 800 m avec câble LY 5/10 mm, et 1200 m avec câble série 278 6/10 mm.

Puis-je mélanger des cartes DLC16 avec des DLC4 ou DLC8 dans le même système ?

Oui, les cartes anciennes (DLC4 et DLC8) et nouvelles (DLC16) peuvent cohabiter, mais le panachage entre S0 et S0^* est interdit.

Quel est le rôle de la carte DLC16 dans le système Alcatel 4200 E ?

Elle assure l'interface entre les postes UA Alcatel et l'unité de commande du système, en gérant les liaisons numériques et les canaux B.

Quels connecteurs de test sont présents sur la carte DLC16 ?

La carte dispose de connecteurs de test : X3, X6, X10 (pour DLC4/DLC8) et pour DLC16, les sous-équipements utilisent X3 à X6. Des connecteurs de test en usine sont aussi présents (X7, X8, X9 sur DLC4/8).

La carte DLC16 est-elle compatible avec les postes Reflexes ?

L'option S0 derrière poste Reflexes est impossible si vous utilisez la compatibilité avec DLC4/DLC8 (position 1-2 du connecteur X13). En position usine (2-3), elle est possible sur systèmes > R3.0.

MODE D'EMPLOI 4200 CARTE DLC16 ALCATEL-LUCENT

Des cartes anciennes (DLC4 et DLC8) et nouvelles (DLC16 et sous-équipements) peuvent être équipées dans le même système (mais le panachage entre S0 et S0^* est interdit).

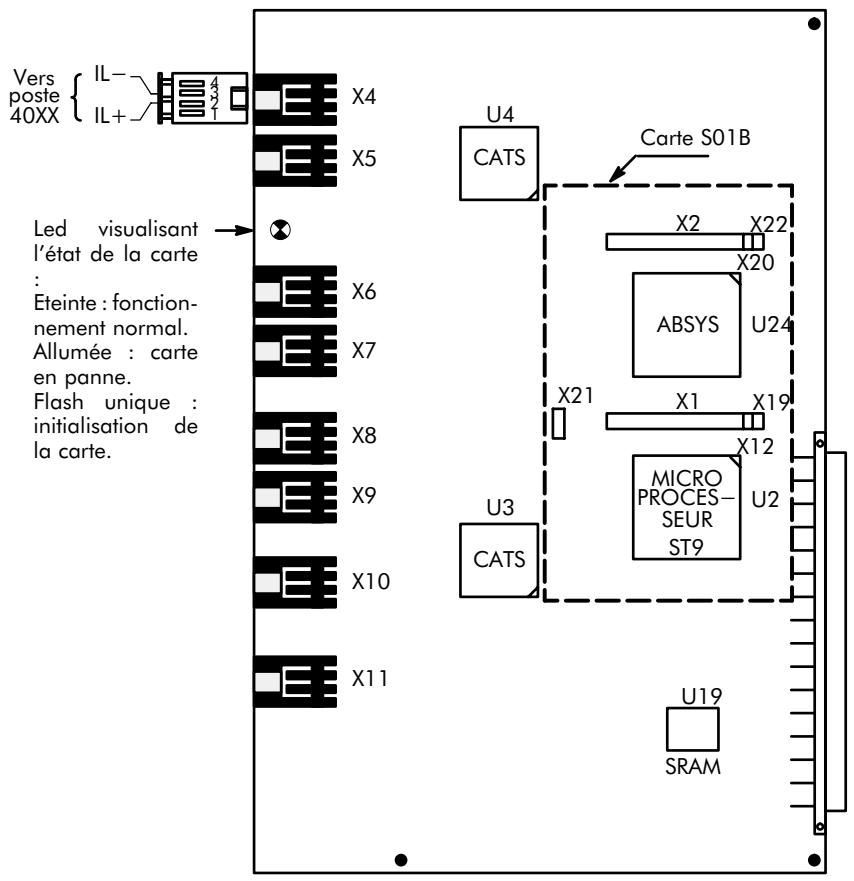

CARTES DLC4 Et DLC8

La carte d'équipements de poste numérique assure l'interface entre les postes UA Alcatel (ou l'adaptateur 4088) et l'Unité de Commande du système Alcatel 4200 E. 2 versions sont prévues :

• 4 équipements de poste - DLC4
• 8 équipements de poste - DLC8

X1, X2 : connecteurs d'enchâssement de la carte S01B

X12, X19, X20, X21, X22 : connecteurs de tests

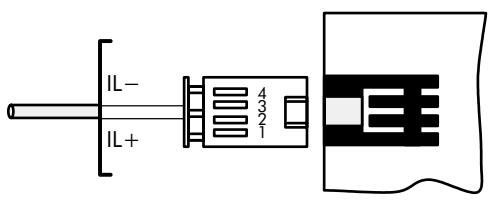

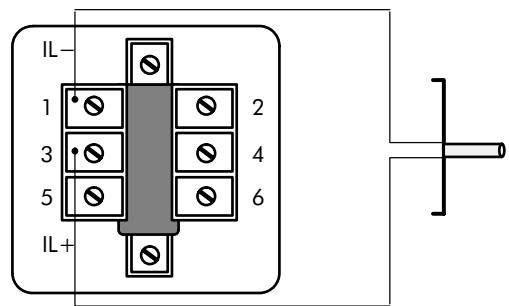

Raccordement à l'embase murale

Conjoncteur mural de poste

NOTA : Le raccordement mural ci-dessus n'est donné qu'à titre purement indicatif et dépend du type de conjoncteur utilisé.

Distances maximales poste < -> coffret mural

• 800 m (câble LY 5/10ème mm)
• 1200 m (câble série 278 6/10ème mm)

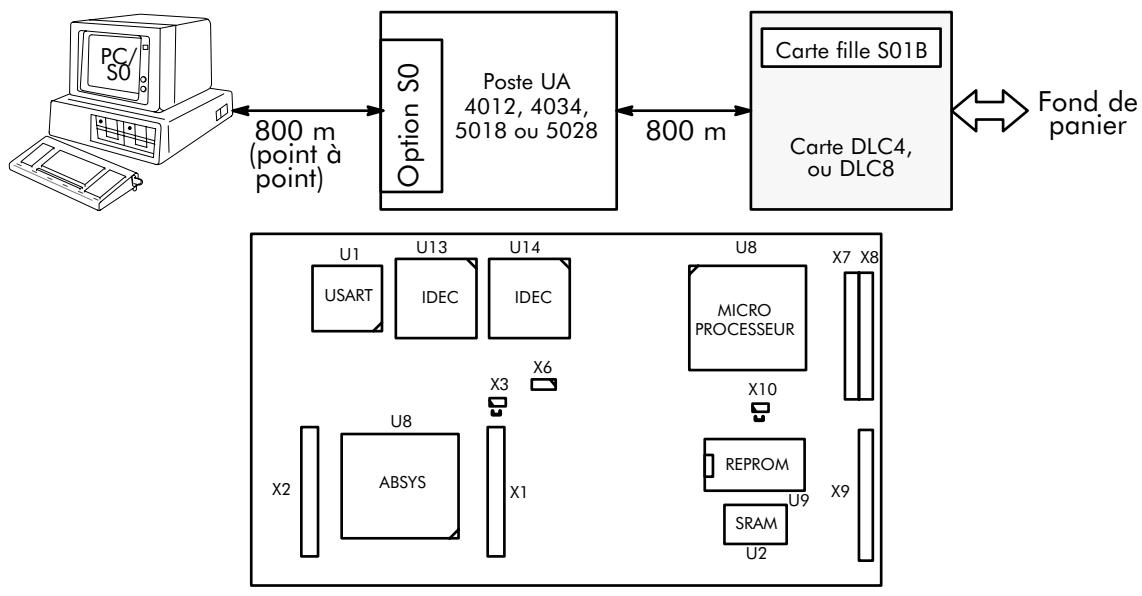

La carte fille S01B implantée sur la carte DLC4 ou DLC8 permet la gestion d'un maximum de 8 postes UA avec option S0^. S0^ est un accès de base alimenté ou non avec 1 canal B et 1 canal D.

X1, X2 : connecteurs d'enfichage sur la carte DLC4 ou DLC8 X3, X6, X10 : connecteurs de tests X7, X8, X9 : connecteurs de raccordement d'une carte de test en usine

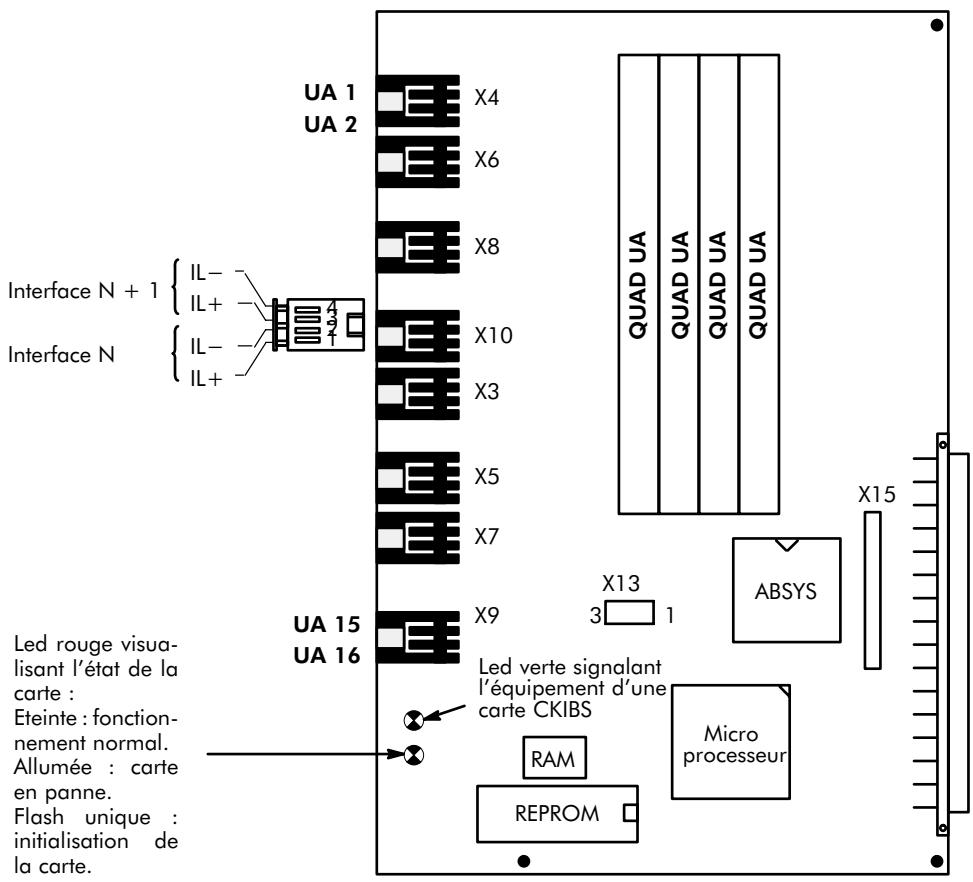

CARTE DLC16

Cette carte permet de remplir les fonctions suivantes :

• possibilité de raccorder jusqu'à 16 postes UA Alcatel (40XX ou 50XX ou adaptateur 4088).
• gestion des 3 canaux B des liens UA permettant d'utiliser ainsi des cartes options S0 4084 IS/ISW avec 2 canaux B (full S0).
• possibilité de raccorder des stations de base DECT 4070 IO/EO (nécessité d'implanter une carte CKIBS si version logicielle système < R4.0).

NOTA : La gestion du protocole RNIS étant natif sur cette carte, l'implantation d'une carte S01B n'est plus nécessaire.

2 sous-équipements sont possibles :

• DLC16 (8) : 8 interfaces sorties par les connecteurs X3, X4, X5 et X6
• DLC16 (4) : 4 interfaces sorties par les connecteurs X3 et X4

version logicielle < R4.0: connecteur d'implantation d'une carte CKIBS (ATTENTION: une seule carte CKIBS par système); la carte CKIBS fournit les signaux d'horloge et de synchronisation - à partir de la version logicielle R4.0 : connecteur inutilisé, CKIBS est intégré dans la carte AC-1/AC-2.

X13: définition du mode de fonctionnement des cartes sous-équipées à 4 ou 8 interfaces DLC16 (4) ou DLC16 (8):

position 1 - 2 : compatibilité avec les cartes DLC4 et DLC8 dans un système version ≤ R3.0 ; dans ce cas, l'option S0 derrière poste Reflexes est impossible. - position 2 - 3 (positionnement en sortie d'usine) : utilisation sur système version > R3.0
