MODE D'EMPLOI 570 ALCATEL-LUCENT

Passerelles ADSL multi-utilisateur

Guide d'installation et de l'utilisateur Version R4.2.1

SpeedTouch™

545/570

Guide d'installation et de l'utilisateur

Version R4.2.1

État v1.0

Avis de modification PeckelbeenS

Titre abrége

Guide d'installation et de l'utilisateur ST545/570 R4.2.1 (fr)

Copyright

© 2003 THOMSON. Tous droits réservés. La distribution et la copie de ce document, ainsi que l'utilisation et la communication de son contente, sont interdits sans autorisation écrite de THOMSON. Le contentu du present document est destiné à un usage purement informatif. Il peut être modifié sans avis prétable et ne doit pas être considéré comme un engagement de la part de THOMSON. THOMSON décline toute responsabilité quant aux erreurs ou inexactitudes que pourrait containier le présente document.

Sommaire

I Installation du SpeedTouchTM 5

I.1 Prise de contact avec le SpeedTouchTM 6
1.2 Configuration du SpeedTouchTM 9
I.3 Parametres de configuration du SpeedTouchTM
1.3.1 Paramétres de configuration du SpeedTouchTM pour les systèmes Microsoft Windows 12
1.3.2 Paramètres de configuration du SpeedTouch™ pour les autres systèmes d'exploitation 19

2 Connexion Internet du SpeedTouchTM 23

2.1 Connexions Internet via le client PPP intégré du SpeedTouchTM 24
2.1.1 Utilisation du client de contrôle de passerelle Internet de MS Windows XP 25
2.1.2 Utilisation des pages Web SpeedTouchTM 27

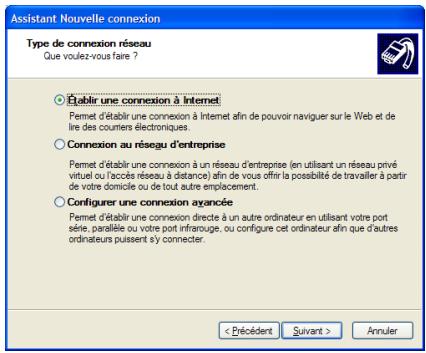

2.2 Connexion à Internet via un client hôte de commutation PPPoE 29

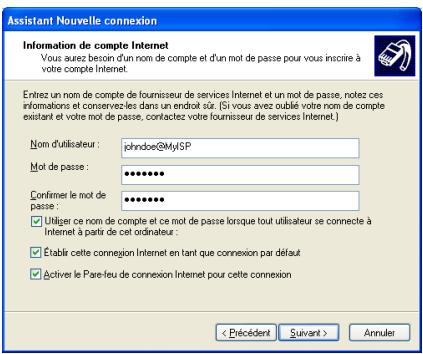

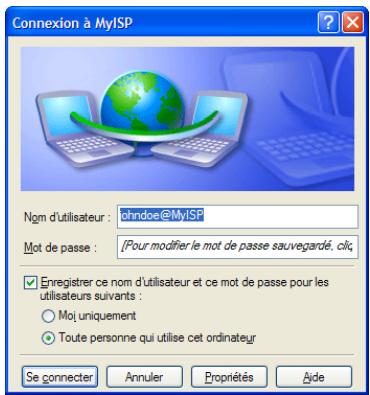

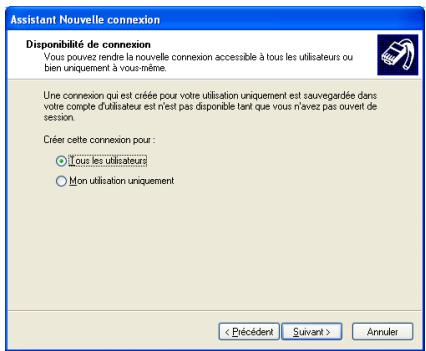

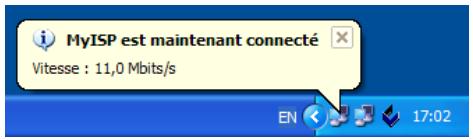

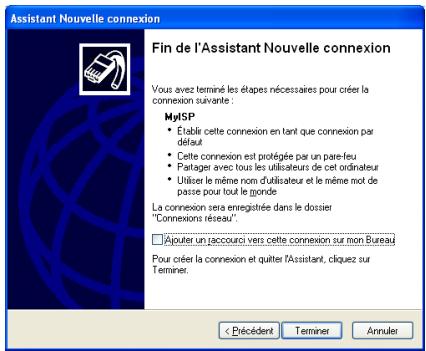

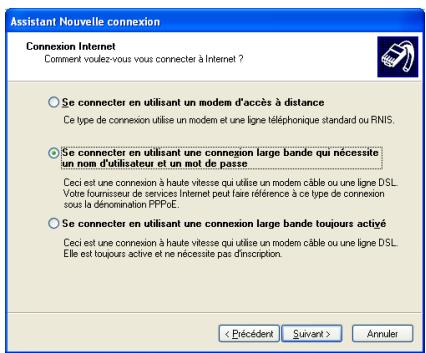

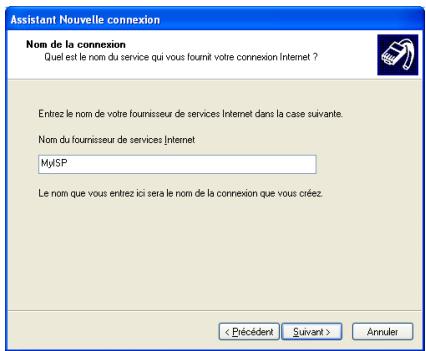

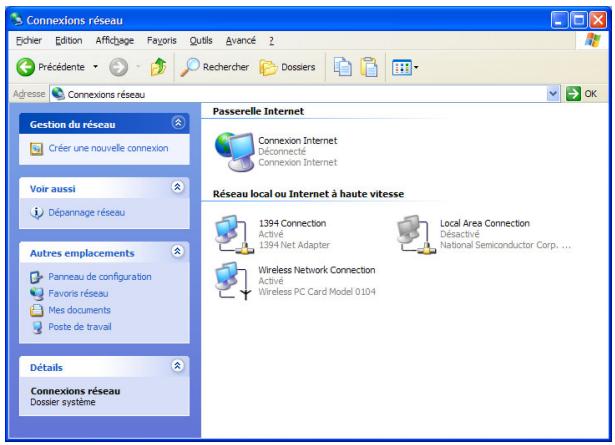

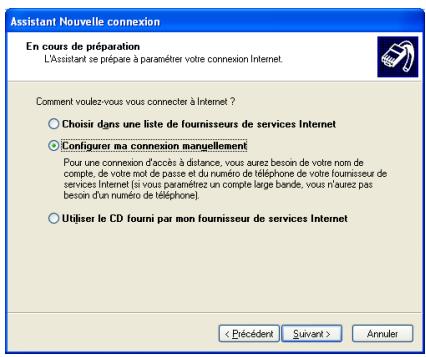

2.2.1 Utilisation d'une connexion large bande MS Windows XP 30

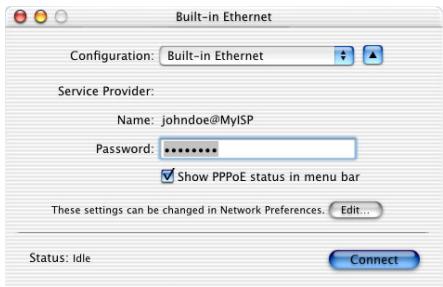

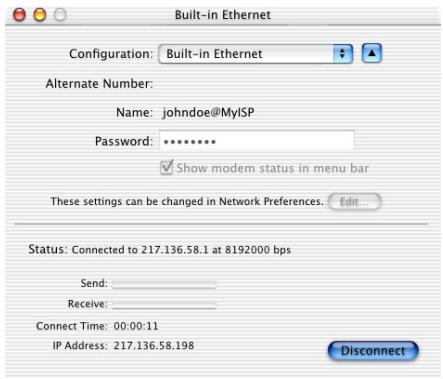

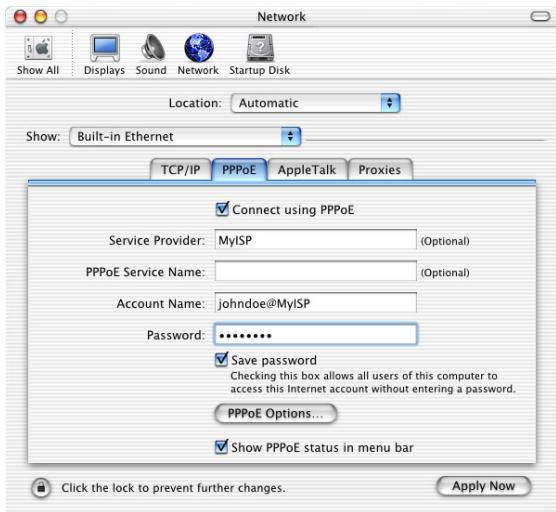

2.2.2 Utilisation du client de commutation PPPoE de Mac OS X 34

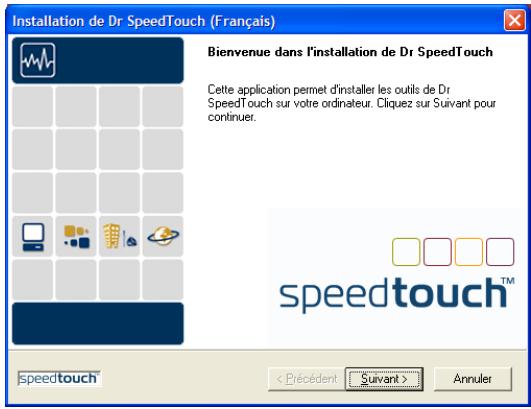

3 Dr SpeedTouchTM 37

4 Connectivite sans fil. 41

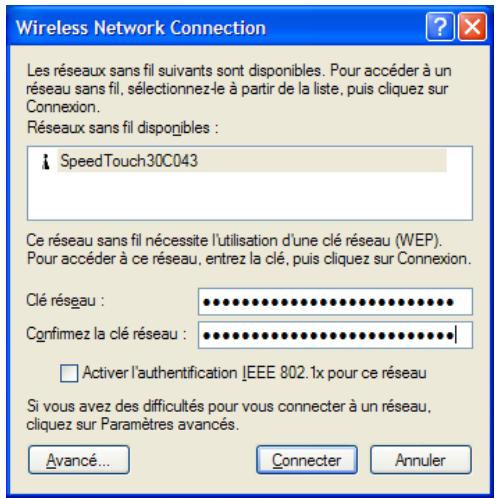

4.1 Première connexion d'un client sans fil 43
4.2 Connexion des clients sans fil 45

5 Interface Web du SpeedTouchTM 47

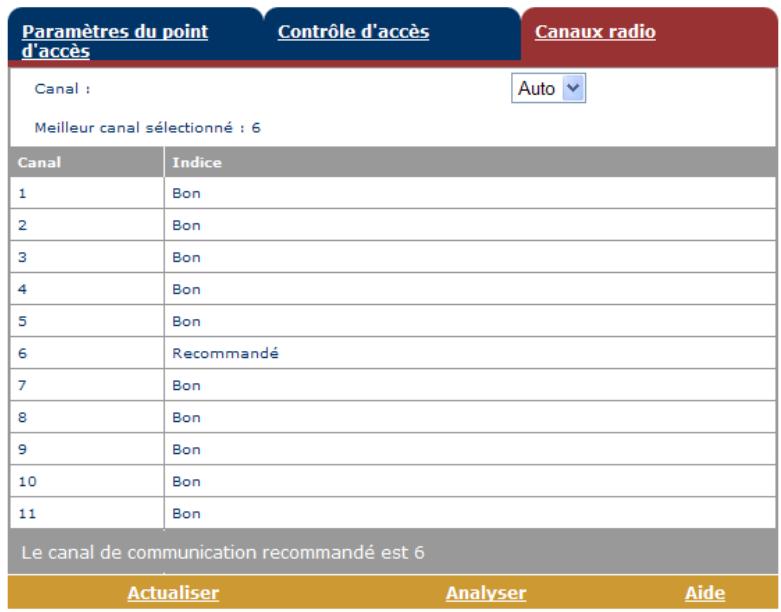

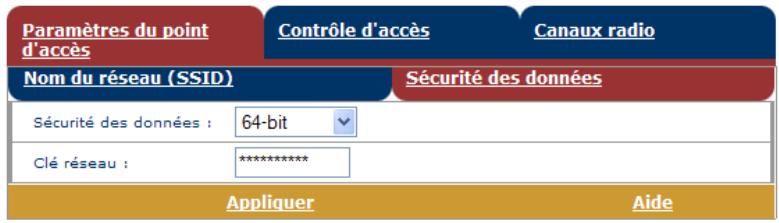

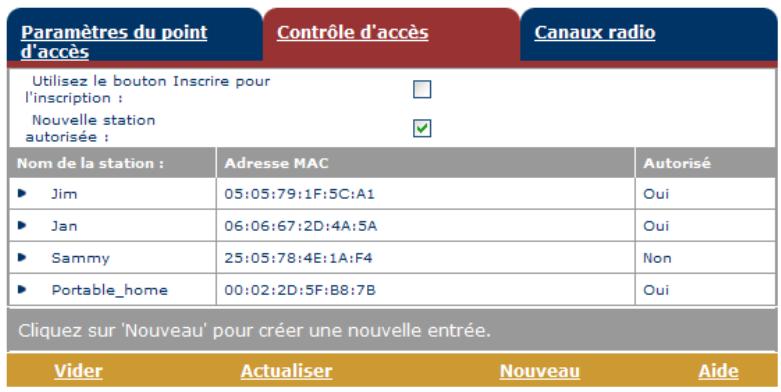

5.1 Liens du menu Basic 50

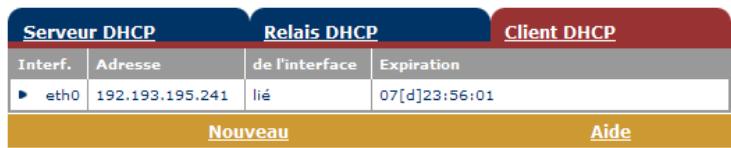

5.2 Liens du menu Avancé 56

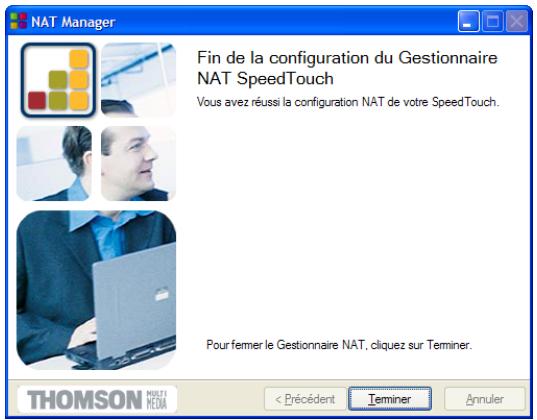

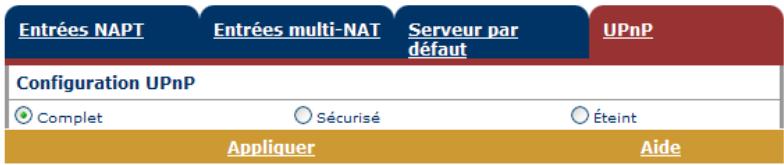

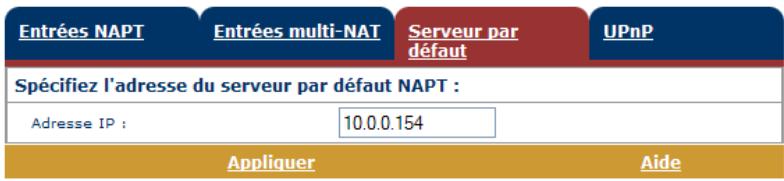

6 Gestionnaire NAPT du SpeedTouchTM 67

7 Support. 73

7.1 Mise à niveau d'un SpeedTouch™ 545 pour le réseau sans fil 74
7.2 Utilisation du support mural 76
7.3 Mise à niveau du logiciel système du SpeedTouchTM 77
.3.1 Vérification de la disponibilité d'un nouveau logiciel système via le navigateur du CD-ROM de SpeedTouchTM 78

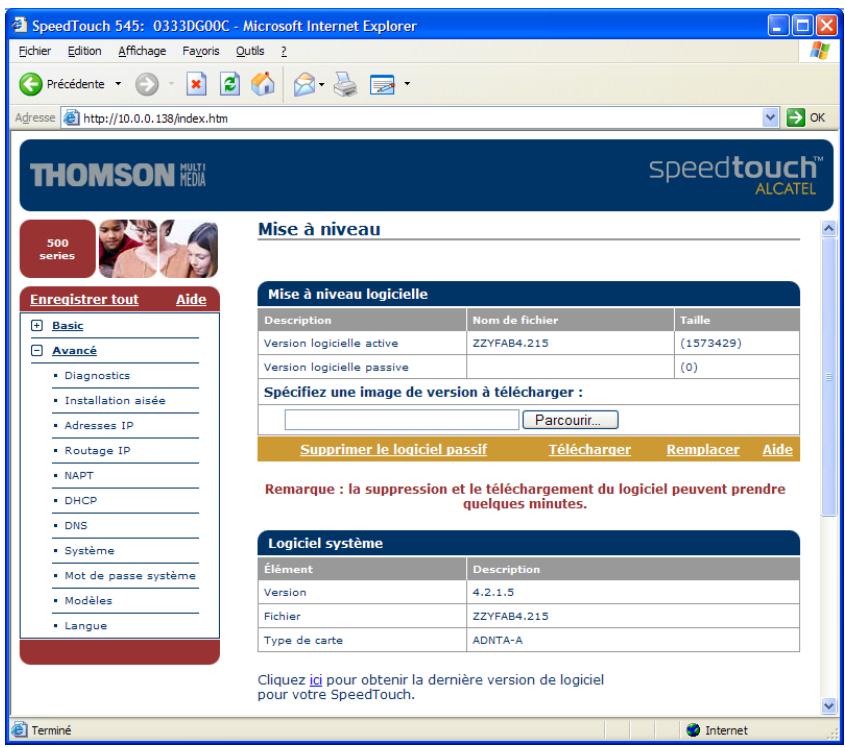

7.3.2 Vérification de l'existence du logiciel système via les pages Web SpeedTouch™ (tous systèmes d'exploitation confondus) 80

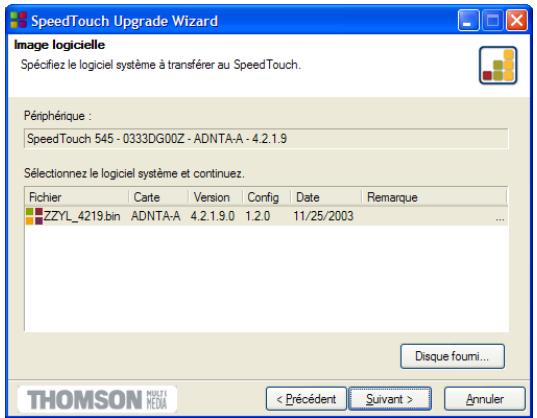

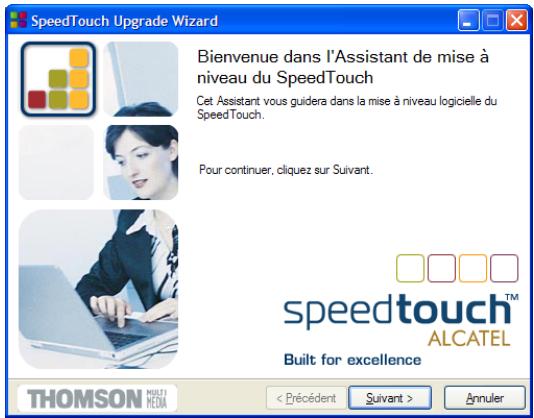

7.3.3 Mise à niveau via l'Assistant de mise à niveau du SpeedTouchTM 81

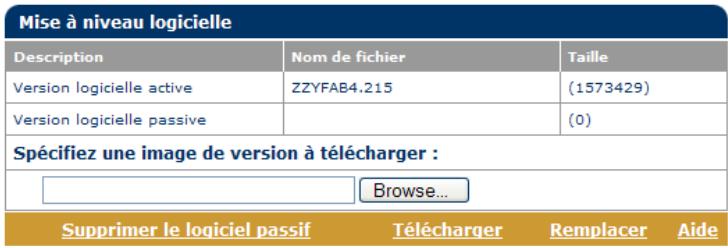

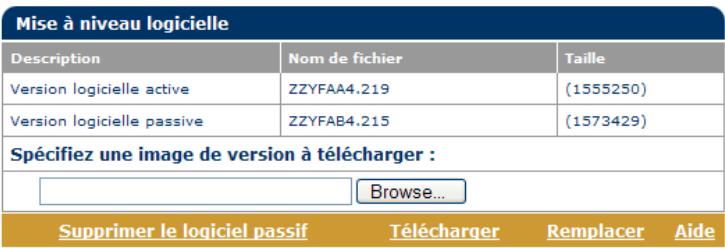

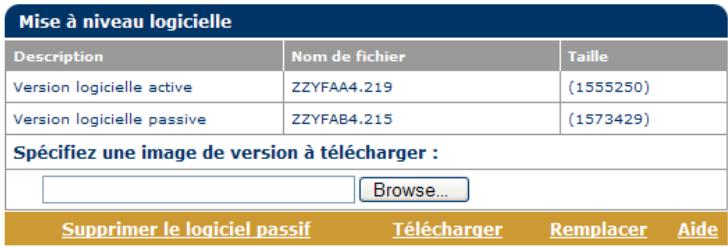

7.3.4 Mise a niveau via les pages Web SpeedTouchTM 86
7.4 Configuration par défaut du SpeedTouchTM 88

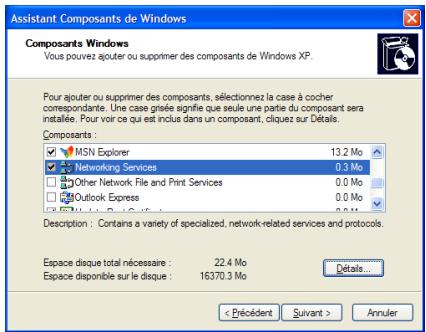

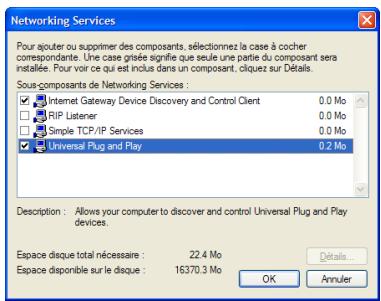

7.5 UPnP* sur les systèmes Windows XP 89
7.6 Dépannage 91

1 Installation du SpeedTouch™

Introduction	Merci d'avoir acheté une passerelle ADSL multi-utilisateur SpeedTouchTM!
	Les passerelles SpeedTouchTM 545 évolutif sans fil et SpeedTouchTM 570 ADSL multi-utilisateur sans fil associant deux technologies de pointe: l'ADSL et le réseau local sans fil (WLAN).
	Avec cette réponse à la popularité croissant de ces deux technologies, les utilisateurs peuvent creator un réseau LAN (sans fil) privé ou professionnel à petite échelle et surfer sur Internet à grande vitesse sans nécessiter de câblage réseau, le tout avec un seul péripérisque.
	Le SpeedTouchTM 545 ADSL multi-utilisateur évolutif sans fil vous permet d'ajouter ultérieurement une connectivité sans fil en installant simplement une carte de mise à niveau sans fil. Une fois la carte de mise à niveau sans fil du SpeedTouchTM 010 installée, le SpeedTouchTM 545 devient une passerelle ADSL multi-utilisateur sans fil certifiée Wi-FiTM.
Table des matières	Leprésent Guide d'installation et de l'utilisateur vous aide à vous familiariser avec les passerelles ADSL multi-utilisateur SpeedTouchTM 545/570 et à vous connecterrapidement à Internet.
Terminologie	En règle générale, ce Guide d'installation et de l'utilisateur employe simplement le termeSpeedTouchTM pour faire référence au SpeedTouchTM 545(i) et au SpeedTouchTM 570(i), sauf indication contraire.
Consignes de sécurité	Avant de connecter le SpeedTouchTM, veuillez dire le Guide d'installation rapide - Instructions de sécurité du SpeedTouchTM.
UPnP™	Ce SpeedTouchTM est un produit certifié UPnP™. Cette fonctionnalité permet à votre ordinateur de détecter et de contrôler les péripériques UPnP™ sur le réseau. Si vous utilisez Microsoft Windows XP, il est viviment recommendé d'ajouter le composant logiciel UPnP™ à votre système.Pour plus d'informations, consultez l'aide de MS Windows XP et la section « 7.5 UPnP™ sur les systèmes Windows XP», page 89.
Mises à jour de la documentation et du logiciel	Les produits SpeedTouchTM sont régulièrement mis à niveau pour suivre l'évolution constante des nouvelles technologies.Pour plus d'informations sur les dernières innovations technologiques, ainsi que les mises à niveau du logiciel et de la documentation, consultez le site Web du SpeedTouchTM à l'adresse suivante :www.speedtouch.com

www.speedtouch.com

1.1 Prise de contact avec le SpeedTouch™

Présentation du SpeedTouch™

Avant de continuer, veuillez lore le Guide d'installation rapide du SpeedTouch™. Vous y trouvrez des informations importantes sur le contenu de la boîte et sur la sécurité en général.

Vérifiez le contenu de votre boîte.

S'il manque des éléments ou si certains éléments ont eté endommages, contactez votre revendeur local pour plus d'informations.

Panneau avant

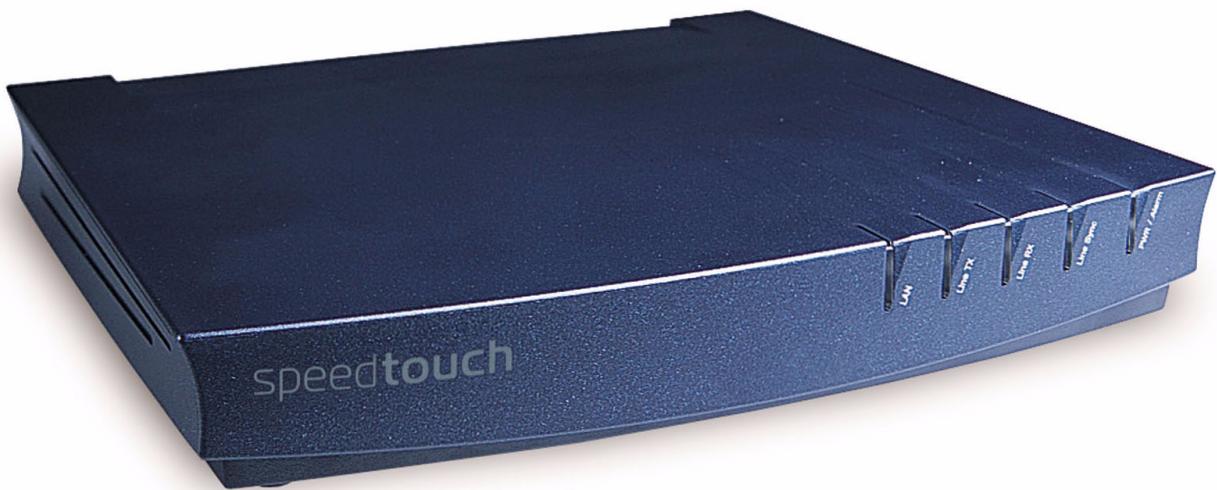

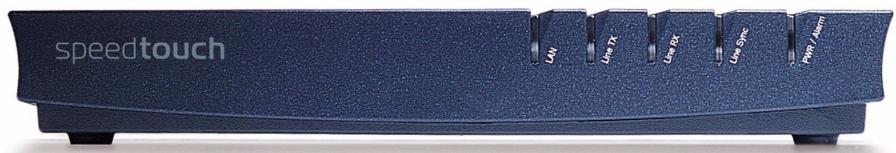

Le SpeedTouch™ estprésenté dans un boîtier de bureau :

Voyants du panneau avant

Le panneau avant du SpeedTouch™ est équipé de cinq voyants indiquant l'etat du péripérisque en fonctionnement normal :

Témoin			Description
Nom	Couleur	État
LAN	Vert	Clignotant	Activité LAN sans fil
		Éteint	Pas d'activité LAN sans fil
Line TX	Vert	Clignotant	Transfert de cellules ATM sur ligne DSL
		Éteint	Pas d'activité de transfert
Line RX	Vert	Clignotant	Réception de cellules ATM de la ligne DSL
		Éteint	Pas d'activité de réception
Line Sync	Vert	Éteint	Pas de ligne DSL
		Clignotant	Initialisation de la ligne DSL
		Activé	Ligne DSL synchronisée
PWR/Alarm	Vert	Activé	Appareil sous tension, fonctionnement normal
	Ambre	Clignotant	Inscription de client WLAN
	Rouge	Activé	Appareil sous tension, démarrage en attente

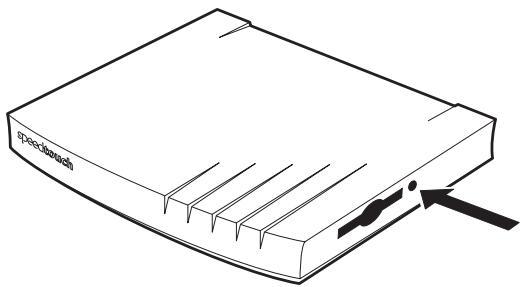

Vue latérale du SpeedTouch™545

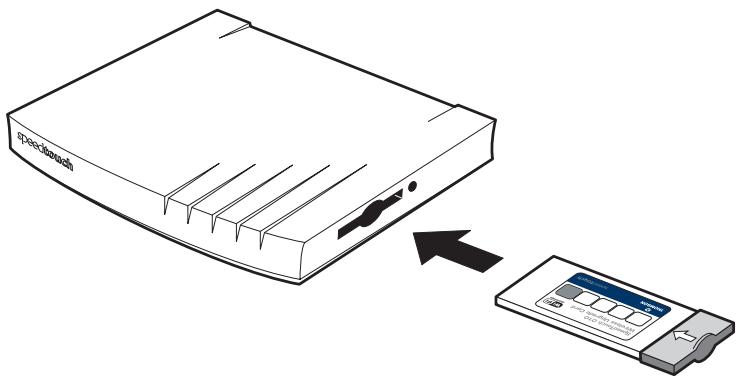

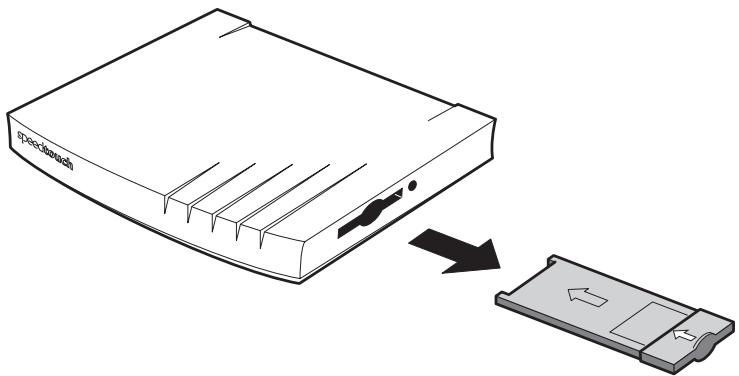

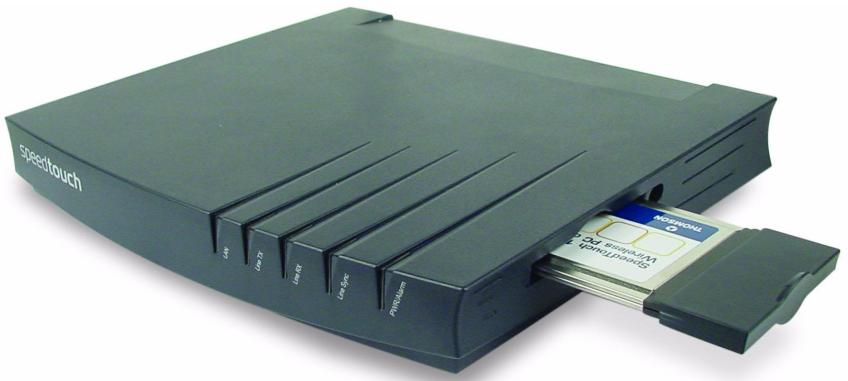

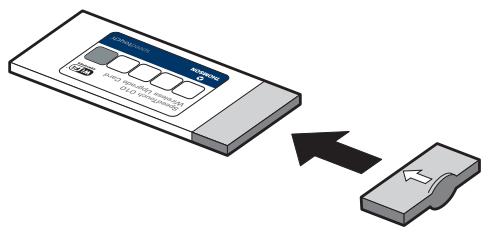

Le logement prévu sur le (:é du SpeedTouch™ 545 sert à la mise à niveau de votre SpeedTouch™ pour la connexion sans fil en installerant une carte de mise à niveau sans fil SpeedTouch™010 :

Pour plus d'informations sur l'installation de la carte de mise à niveau sans fil SpeedTouch™010, reportez-vous à la section « 7.1 Mise à niveau d'un SpeedTouch™545 pour le réseau sans fil », page 74.

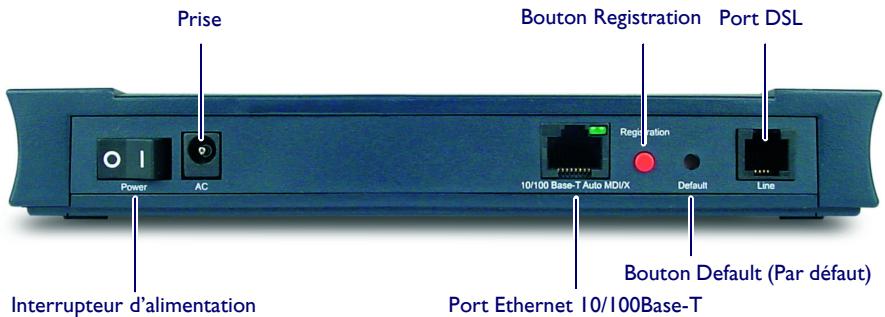

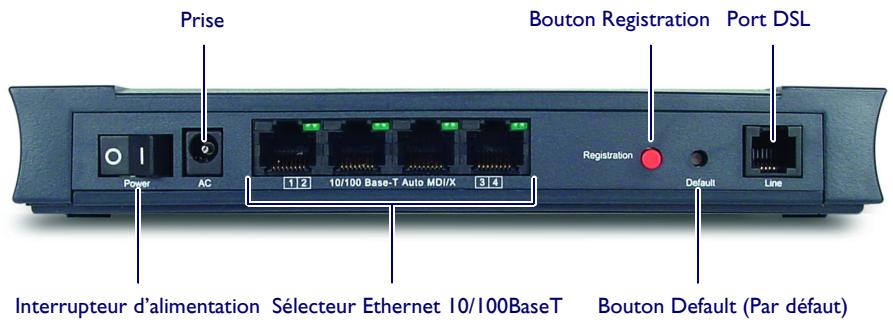

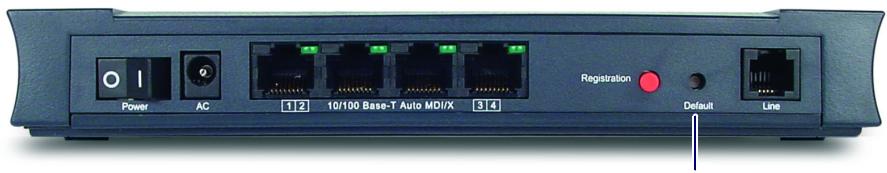

Panneau arrête

Selon le modele acheté, le SpeedTouch™ est doté des éléments suivants :

Unseul port Ethernet 10/100Base-T Half-/Full-duplex MDI/MDI-X:

Un sélecteur quatre ports Ethernet 10/100Base-T Half-/Full-duplex MDI/MDI-X :

Voyants du port Ethernet

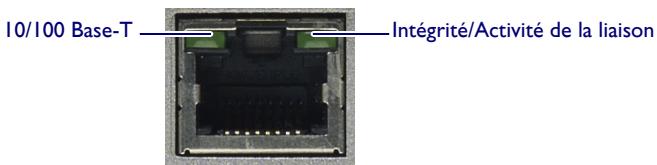

Chaque port Ethernet du panneau arrêté est associé à unvoyant qui vous renseigne sur l'intégrité/activité de la liaison. Un deuxièmevoyant peut être fourni pour indiquer la seLECTION 10/100Base-T:

Témoin		Description
Nom	État duvoyant
10/100Base-T(Facultatif)	Éteint	Connexion Ethernet 10Base-T.
	Activé	Connexion Ethernet 100Base-T.
Intégrité/Activité	Éteint	Aucune connexion sur ce port.
	Activé	Liaison Ethernet établie.
	Clignotant	Les données circulent depuis ouvers ce port.

1.2 Configuration du SpeedTouch™

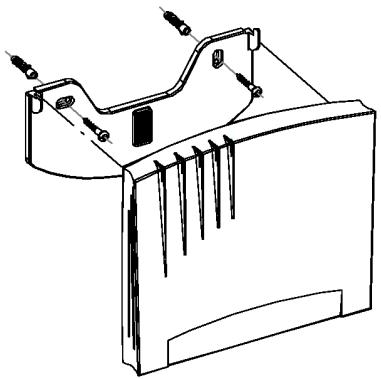

Support mural

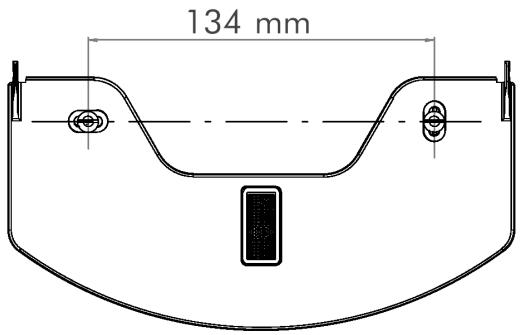

L'emballage comprend un support mural qui vous permet de fixer aisément le SpeedTouch™ au mur. Pour plus d'informations, reportez-vous à la section « 7.2 Utilisation du support mural », page 76.

Modèles de SpeedTouch™

Il existe deux versions de la passerelle SpeedTouch™ :

• La version ADSL/POTS se connectant à une ligne téléphonique analogique classique (POTS)
• La version ADSL/ISDN se connectant à une ligne numérique d'un réseau numérique à intégration de services (ISDN)

Voussouspouce identifier vourer version enverfiant l'etiquette d'identification apposée sur la partie inférieure de voure SpeedTouchTM.

N'utilise que la version SpeedTouch™ adaptée au type de service DSL qui vous a été fourni. Vérifiez auprès de votre fournisseur d'accès que votre SpeedTouch™ est ajusté au service ADSL.

Service ADSL

Le service DSL approprié doit être disponible dans vos locaux :

Le service ADSL doit être activé sur votre ligne téléphonique.
- Les services téléphoniques et ADSL étant simultanément disponibles sur la même paire torsadée, vous doivent prévoir un répartiteur central ou des filtres distribués pour séparer les signaux ADSL et téléphoniques.

Contactez toujours votre fournisseur d'accès avant d'installer des répartiteurs ou des filtres !

Les lignes téléphoniques du réseau public végiculent des tensions pouvant entraîner une électrocution. Ne procédez vous-même à l'installation du répartiteur ou des filtres que s'ils sont consus pour ce type d'installation.

Connexion de la ligne DSL

Le port DSL du SpeedTouch™ est indiqué par le symbole « Line »

Utilisez le cable DSL fourni pour raccorder le port DSL du SpeedTouch™ à la prise murale ou au filtre distribué de votre téléphone.

Connexion de l'alimentation

Commencez toujours par vérifier si l'adaptateur d'alimentation fournit est conforme aux spécifications locales dans ce domaine. En cas de doute, contactez votre fournisseur d'accès.

L'arrivée de courant du SpeedTouch™ est indiquée par le symbole « AC »

Branchez la prise coaxiale de l'adaptateur sur l'arrivée de courant du SpeedTouch™ et branchez le cordon d'alimentation dans une prise.

Mise sous tension du SpeedTouch™

Lorsque toutes ces étapes ont été effectuées, vous pouvezmettre le SpeedTouch™ sous tension (I) avec l'interrupteur.

Le SpeedTouch™ est pré à fonctionner lors que les procédures de démarriage ont été effectuees, que le test automatique au démarriage (POST, Power On Self Test) a été réalisé et que les voyants Power/Alarm (Marche/Alarme) et Line Sync (Synchronisation de la ligne) du panneau avant restent allumés et passent au vert.

Remarque
Vous pouze suivre la progression de la procédure de démarrage à l'aide duvoyant PWR/Alarm. Pour plus d'informations, reportez-vous à la section « Voyants du panneau avant », page 6.

Pour résoudre les problèmes de démarrage, reportez-vous à la section « 7.6 Dépannage », page 91.

Configuration du réseau local

Le SpeedTouch™ propose deux solutions de mise en réseau local :

• Ethernet cable

Le(s) port(s) Ethernet du SpeedTouch™ sur le panneau arrêté vous permettent (tent) de connecter le SpeedTouch™ à un réseau Ethernet 10 ou 100Base-T existant ou à un (ou plusieurs) ordinateurs muni d'une carte Ethernet.

• Si vous utilisez un SpeedTouch™ équipé d'un seul port Ethernet, un concentrateur ou un répartiteur externe sera nécessaire pour connecter plusieurs ordinateurs.
  Le répartiteur SpeedTouch™ vous permet de creator un réseau Ethernet local composé, au maximum, de quatre péripériques, sans utiliser de péripériques réseau supplémentaires.

Remarque Si vous utilisez un concentrateur ou un répartiteur externe pour le réseau Ethernet cable, suivez les instructions d'installation fournies avec le concentrateur pour les connexions et le câblage Ethernet.

• Ethernet sans fil

Le point d'accès sans fil SpeedTouch™ permet à plusieurs ordinateurs de se connecter à votre réseau local via l'environnement de réseau local sans fil du SpeedTouch™.

Pour pouvoir connecter les ordinateurs, assurez-vous que :

• Un adaptateur client Ethernet sans fil (client WLAN) est installé sur chacun des ordinateurs que vous pouze connecter via le réseau Ethernet sans fil.
• Si vous avez achetié un SpeedTouch™ 545, la carte de mise à niveau sans fil est installée comme décrit à la section « 7.1 Mise à niveau d'un SpeedTouch™ 545 pour le réseau sans fil », page 74.

Pour plus d'informations sur la manière d'associer des clients WLAN, reportez-vous à la section « 4 Connectivité sans fil », page 41.

Configuration de la connexion Internet

Pour poursuivre la configuration du SpeedTouch™ en vue d'une connexion à Internet, reportez-vous à la section « I.3 Paramètres de configuration du SpeedTouch™ », page 11.

1.3 Paramétres de configuration du SpeedTouch™

Connexion Internet

Vous devrez peut-etre configurer certains paramètres afin de préparer le SpeedTouch™ pour la connectivité Internet.

Avant de configurer le SpeedTouch™ pour la connectivité Internet, assurez-vous que le SpeedTouch™ est préparé tel que décrit à la section « 1.2 Configuration du SpeedTouch™ », page 9.

Vous pouvez configurer le SpeedTouchTM :

Sur le réseau Ethernet cable traditionnel
- Sur le réseau Ethernet sans fil du SpeedTouch™ - Si vous poulez configurer le SpeedTouch™ sur l'interface sans fil, assurez-vous que le client WLAN de votre ordinateur est correctement associé au réseau SpeedTouch™ sans fil comme décrit à la section « 4.1 Première connexion d'un client sans fil », page 43 avant de continuer.

Souscription requise aupres d'un FAI

Vous doivent souscrire un compte utilisé auprès d'un fournisseur d'accès Internet (FAI) pour pouvoir acceder à Internet. Pour ce compte utilisé, votre fournisseur d'accès Internet vous fournira :

Un nom d'utilisateur (identification pour la connexion).
Unmotdepasse.

D'autres informations peuvent vous être demandées en fonction des exigences propres au FAI et du choix de profil de service.

Options de configuration du SpeedTouch™

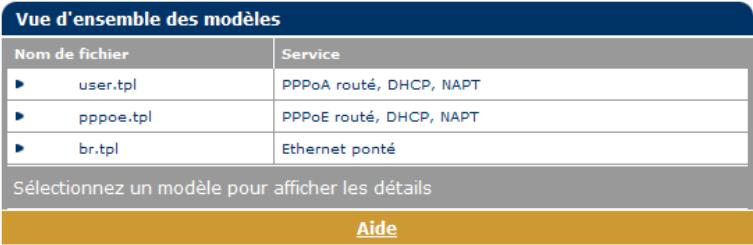

La méthode de configuration du SpeedTouch™ via les fichiers de configuration dépend du système d'exploitation (SE) de votre système informatique.

Si votre ordinateur exécute :

• Un système d'exploitation Microsoft Windows : L'Assistant d'installation figurant sur le CD-ROM du SpeedTouch™ vous guide automatiquement tout au long des étapes de configuration du SpeedTouch™ et de votre ordinateur. Passez à la section « 1.3.1 Paramètres de configuration du SpeedTouch™ pour les systèmes Microsoft Windows », page 12. Il est en outre recommendé d'installer Dr SpeedTouch™. Pour plus d'informations, reportez-vous à la section « 3 Dr SpeedTouch™ », page 37.
• Un autre système d'exploitation (par exemple, Apple Mac OS, UNIX, Linux, etc.): L'Assistant d'installation intégré Installation aisée du SpeedTouch™, accessible à partir des pages Web du SpeedTouch™, vous guide automatiquement tout au long de la procédure de configuration du SpeedTouch™. Passez à la section « 1.3.2 Paramètres de configuration du SpeedTouch™ pour les autres systèmes d'exploitation », page 19.

1.3.1 Paramétres de configuration du SpeedTouch™ pour les systèmes Microsoft Windows

Systèmes d'exploitation Microsoft Windows pris en charge

L'un des systèmes d'exploitation Windows suivants doit être installé sur votre ou vos ordinateurs :

MS Windows 98
MS Windows 98SE
MS Windows ME
MS Windows NT4.0 SP6
MS Windows 2000
MS Windows XP

Le CD-ROM d'installation MS Windows vous sera peut-être demandé pendant l'installation.

Assistant d'installation du SpeedTouch™

La procédure suivie par l'Assistant d'installation du SpeedTouch™ comporte trois étapes :

Détction du SpeedTouch™
- Configuration du SpeedTouch™ (et de l'ordinateur)
- Configuration supplémentaire (le cas échéant)

Détction du SpeedTouch™

Procedez comme suit :

1 Insérez le CD-ROM d'installation du SpeedTouch™ dans le lecteur de CD-ROM de l'ordinateur. Le navigateur du CD-ROM de SpeedTouch™ démarre automatiquement.

Remarque Si le navigateur du CD-ROM du SpeedTouch™ ne s'affiche pas automatiquement, ouvre une fenêtre Exécuter en cliquant sur Demarrer > Exécuter dans le menu Demarrer et saississez le chemin suivant : D:\Menu.exe, où D correspond à la lecture d'unité de votre lecteur de CD-ROM.

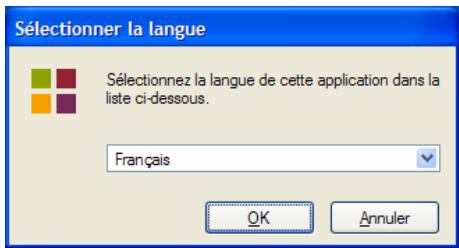

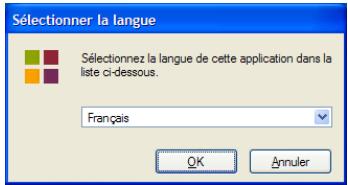

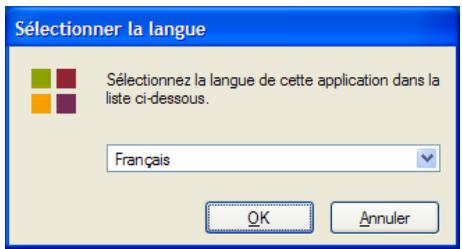

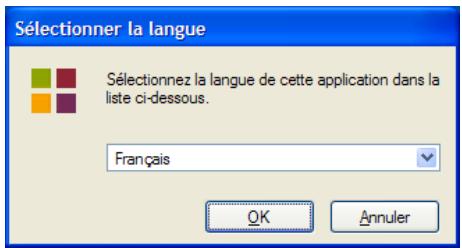

2 La fenêtre Sélectionner la langue vous invite àCHOISIR une langue :

Selectionnez la langue de votrechoix et cliquez sur OK.

Remarque La langue selectionnée est également utilisée comme langue par défaut des pages Web du SpeedTouch™. Pour plus d'informations sur le changement de langue des pages Web, reportez-vous à la section « Langue», page 66.

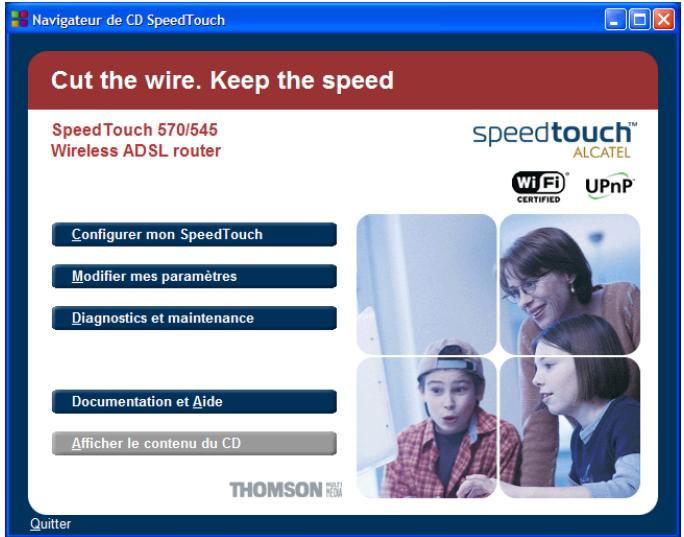

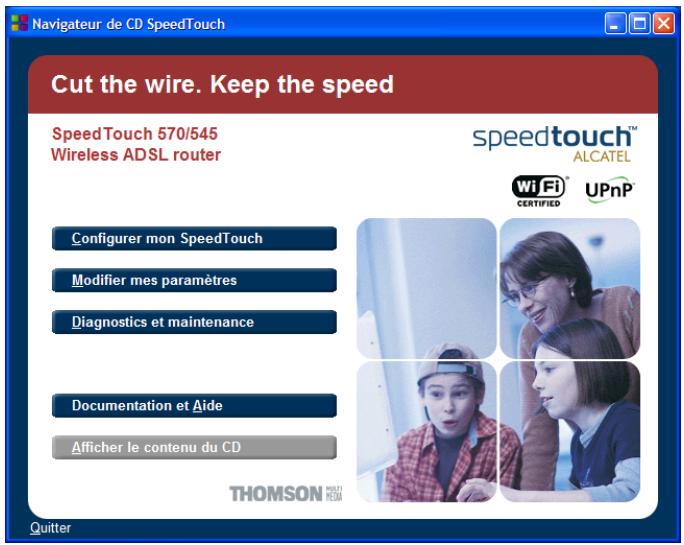

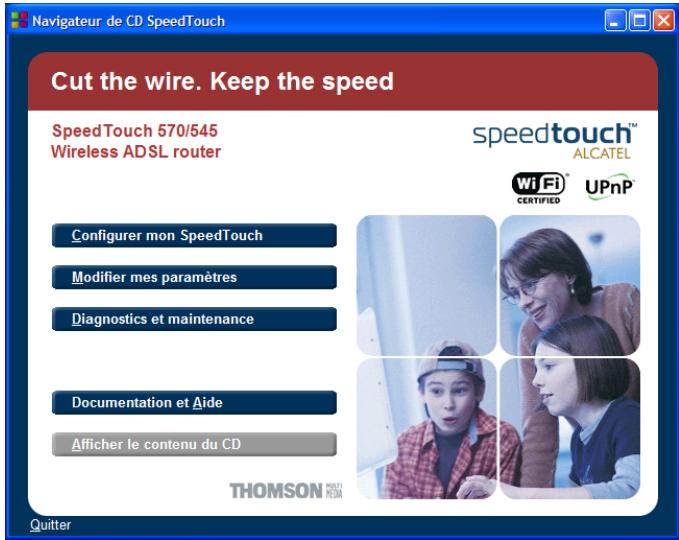

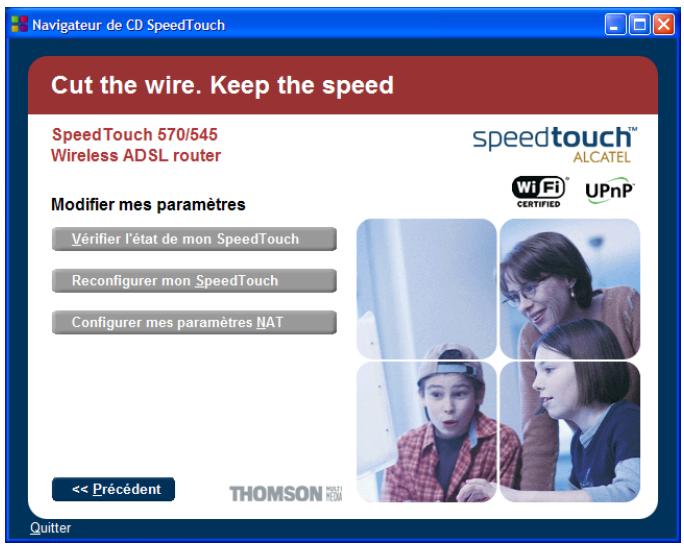

3 Le menu du navigateur du CD-ROM du SpeedTouch™ s'affiche :

Cliquez sur Configuration initiale.

4 La fenêtre Configuration initiale s'affiche :

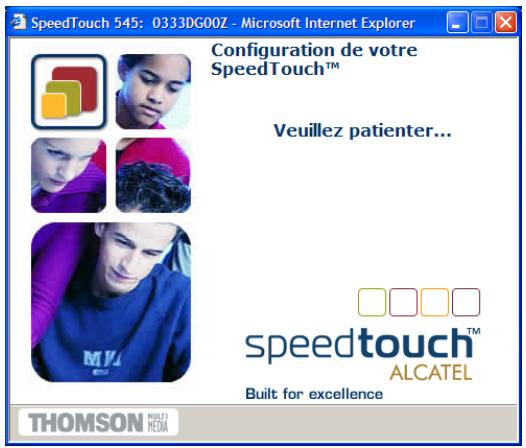

Cliquez sur Configurer mon SpeedTouch™ pour lancer l'Assistant d'installation SpeedTouch™.

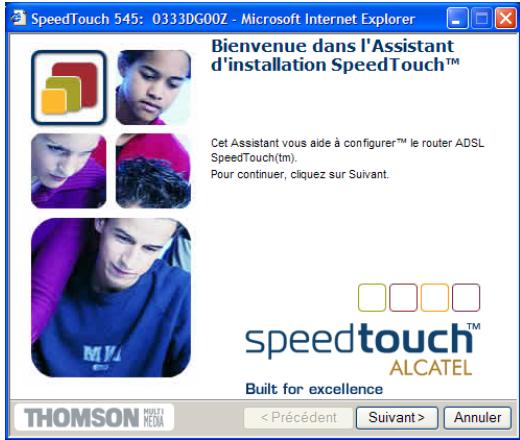

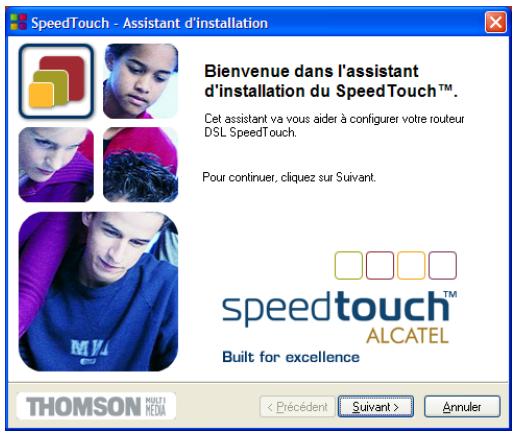

5 La fenêtre Bienvenue dans l'Assistant d'installation du SpeedTouch™ s'affiche :

Cliquez sur Suivant.

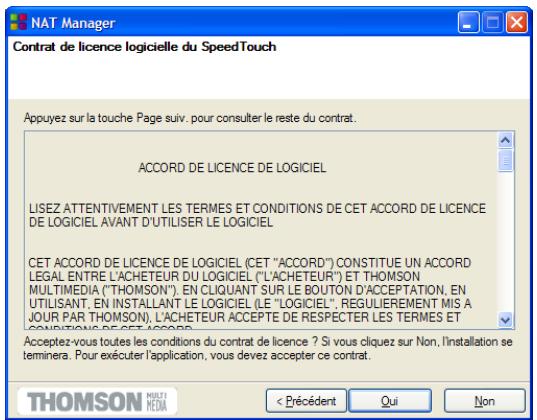

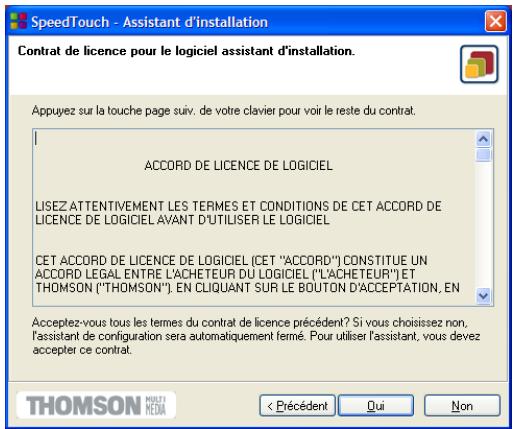

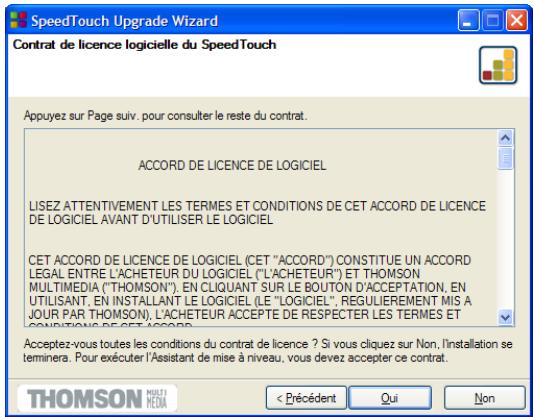

6 La fenêtre Contrat de licence du logiciel apparait :

Voudevas obligatoirement accepter les termes du contrat avant de poursuivre la
procedure. Cliquez sur Oui pour accepter.

Remarque Si vous avez déjà accepté ce contrat de licence lors d'une configuration précédente, cette fenêtre n'apparaît pas.

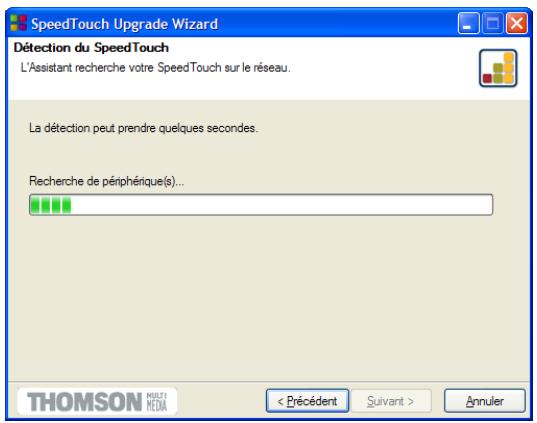

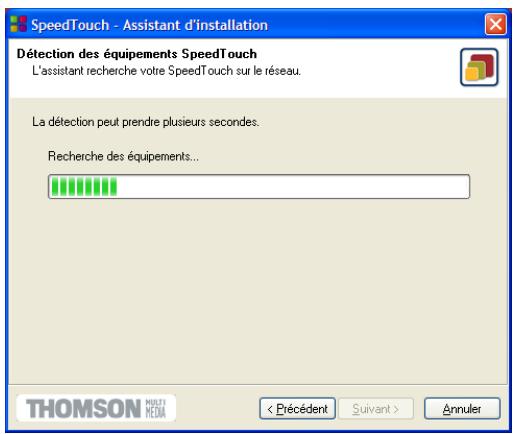

7 L'Assistant d'installation recherche alors le SpeedTouch™ sur le réseau. La fenêtre suivante vous renseigne sur la progression de la recherche :

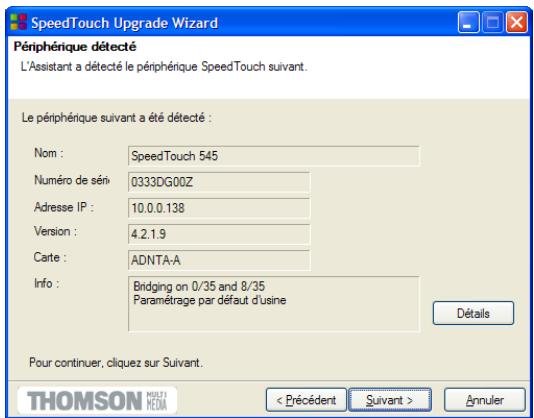

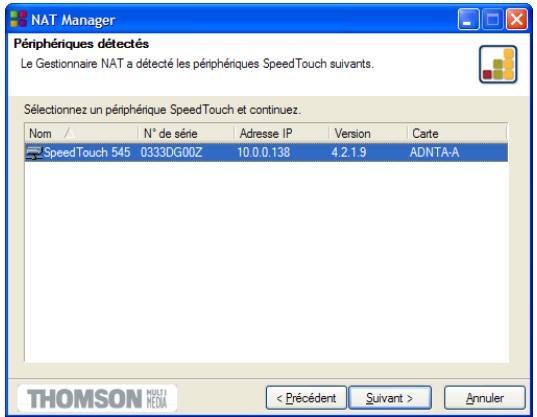

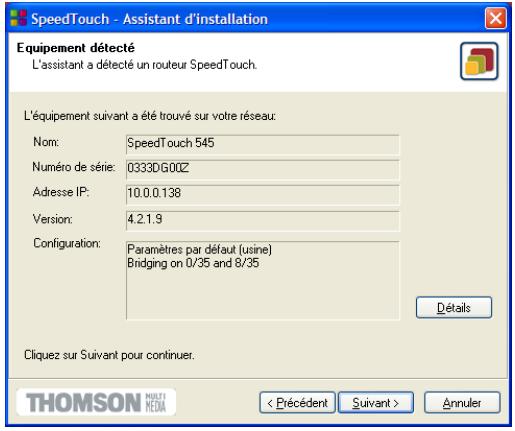

8 L'Assistant d'installation doit normalement détecter votre périphérique SpeedTouch™ sur le réseau local. La fenêtre suivante apparait :

Si plusieurs péripériques sont déetectés, le système affiche la liste de ceux-ci. Dans ce cas, sélectionnez votre péripérisque SpeedTouch™ (SpeedTouch™ 545 ou SpeedTouch™ 570) et cliquez sur Suivant.

Remarque Si l'Assistant d'installation ne detecte aucun SpeedTouch™ sur le réseau, une fenêtre d'erreur s'affiche. Dans ce cas, vérifie les points suivants :

Le SpeedTouch™ est-il sous tension et entièrement initiaisé ?
- Voiture ordinateur est-il correctement connecté auSpeedTouch™ ou le client WLAN est-il correctement connecté au WLAN SpeedTouch™ tel que décrit à la section « 4.1 Première connexion d'un client sans fil », page 43 ?
- Voiture ordinateur a-t-il une adresse IP valide (à savoir n'importe qu'elle adresse sauf 0.0.0.0) ?
- Aucun pare-feu ni routeur dédié n'est place entre votre ordinateur et le SpeedTouch™?
- Aucun logiciel pare-feu personnel ne s'exécute sur votre ordinateur ?
Le TCP/IP est-il installé correctement sur votre PC?

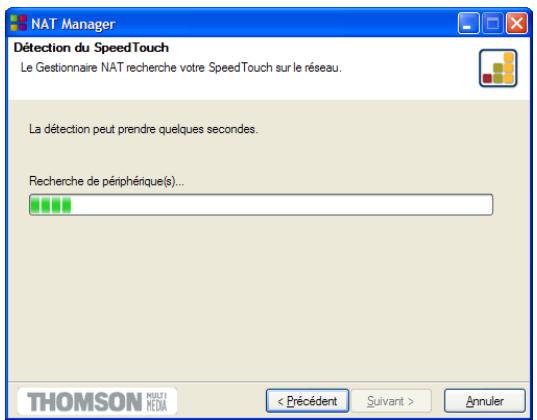

Pour relancer la détction de votre SpeedTouch™, cliquez sur le bouton Précédent et passez à l' étape 7 de cette procédure.

9 Cliquez sur Suivant pour lancer la procEDURE de configuration décrite ci-dessous.

Configuration du SpeedTouch™ (et de l'ordinateur)

Procedez comme suit :

1 Dés que l'Assistant d'installation du SpeedTouch™ a déetecté votre péripérisque SpeedTouch™, vous pouvez passer à la procédure de configuration.

Remarque Si le SpeedTouch™ a déjà été configuréAAParavant :

Il se peut qu'il soit protégé par un mot de passer système. Vous doivent indiquer ce mot de passer pour visualiser les informations relatives à la passerelle ou poursuivre la procédure de configuration.
- Le système vous demande si vous souhaitez reconfigurer le SpeedTouch™ ou modifier la configuration de votre réseau LAN. Sélectionnez l'option Reconfigurer le SpeedTouch™ et cliquez sur Suvant.

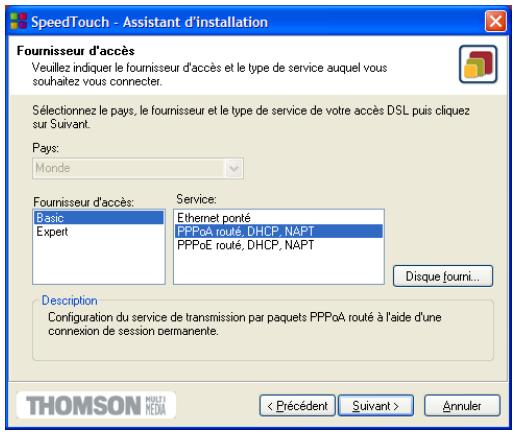

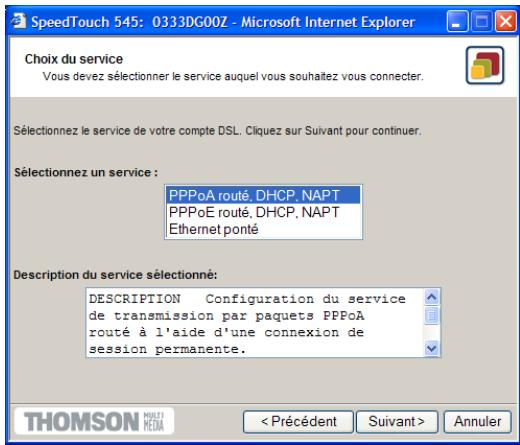

2 La fenêtre suivante vous invite à seLECTIONner le service approprié pour votre connexion Internet :

Selectionnez un pays, un fournisseur d'accès et un service tel que spécifique par votre fournisseur d'accès et cliquez sur Suivant pour continuer.

Remarque Si le fournisseur d'accès a prévu un disque distinct contenant un profil de service dédié, cliquez sur Disque fourni pour rechercher le fichier modèle approprié.

3 Les écrons suivants vous guident à travers la procédure de configuration de votre SpeedTouch™ et de votre ordinateur. Suivez les instructions et saisissez les informations requises. Les informations requises dépendent du profil de service sélectionné et doivent vous être communiquées par votre fournisseur d'accès. Cliquez sur Suivant lorsque vous y étés invite.

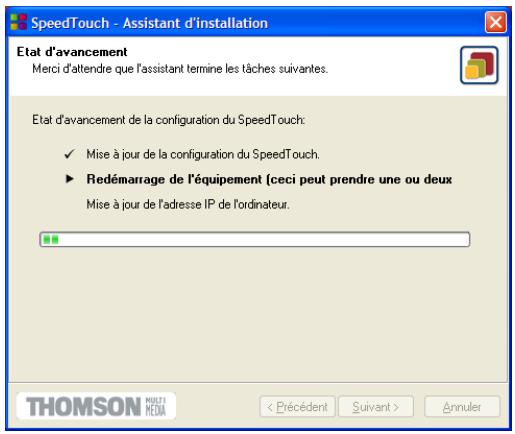

4 L'Assistant d'installation du SpeedTouch™ mettra à jour la configuration du SpeedTouch™ et celle de l'ordinateur en fonction du profil de service. La fenêtre ci-dessous vous permet de suivre la progression de la configuration :

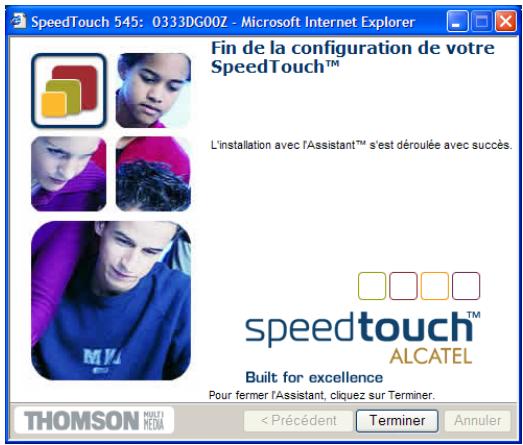

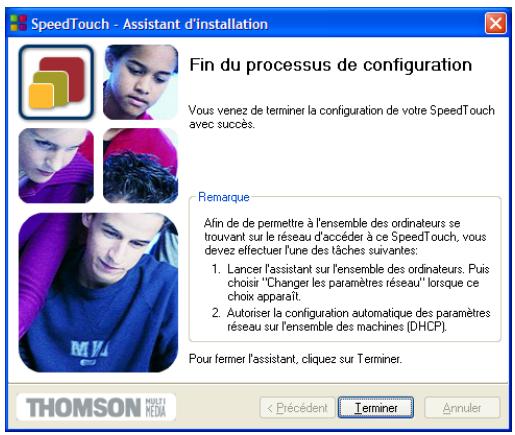

5 Dés que l'Assistant d'installation du SpeedTouch™ a terminé la mise à jour de la configuration du SpeedTouch™ et de l'ordinateur, la fenêtre suivante s'affiche :

Cliquez sur Terminer pour fermer l'Assistant.

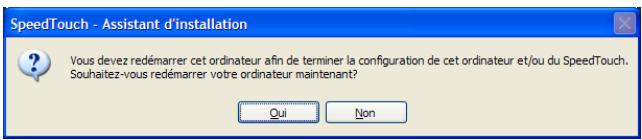

Remarque Dans certains cas, l'Assistant d'installation du SpeedTouch™ peut vous demander de redémarrer l'ordinateur.

Configuration supplémentaire

Une configuration supplémentaire peu etre nécessaire :

• Paramètres sans fil Lors de l'exécution de l'Assistant d'installation du SpeedTouch™, les paramètres du point d'accès sans fil SpeedTouch™ sont réinitialisés à leurs valeurs par défaut. Il se peut que vous deviez reconnectcer vos clients WLAN à l'aide des paramètres WLAN du fabricant tel que spécifique à la section « 4.1 Première connexion d'un client sans fil », page 43.

Pour renforcer la sécurité de votre réseau sans fil, il est recommendé de « personneliser » vos paramètres de point d'accès sans fil SpeedTouch™. Pour plus d'informations, reportez-vous à la section « 4 Connectivité sans fil», page 41.

• Configuration IP MS Windows La majorité des profils de service activent le serveur DHCP SpeedTouch™. Étant donné que l'interface Ethernet d'un ordinateur est par défaut configurée pour obtenir sa configuration IP de manière dynamique (client DHCP), dans la plupart des cas, aucune configuration supplémentaire n'est requise.

Pour avoir la certitude que tous les ordinateurs sont configurés de manière appropriée (adresses IP fixes ou DHCP), procédez comme suit :

1 Executeur de nouveau l'Assistant d'installation du SpeedTouch™ sur chaque ordinateur.
2 Sélectionnéz Modifier la configuration du LAN.
3 Suivez les instructions qui s'affichent.

Remarque En ce qui concerne les configurations IP fixes ou d'autres paramètres avances, reportez-vous aux instructions fournies par votre FAI ou administrateur réseau.

• Il est recommandé d'installer Dr SpeedTouch™ pour permettre le suivi et le dépannage de votre SpeedTouch™. Passez à la section « 3 Dr SpeedTouch™ », page 37.

1.3.2 Paramètres de configuration du SpeedTouch™ pour les autres systèmes d'exploitation

Systèmes pris en charge

Le SpeedTouch™ étant indépendant du système d'exploitation utilisé, cette procédure de configuration s'applique à n'importequel système informatique.

Conditions préalables

Assurez-vous que :

Le périphérique SpeedTouch™ est correctement configuré et sous tension tel que décrit à la section « 1.2 Configuration du SpeedTouch™ », page 9.
- La configuration du SpeedTouch™ est sa configuration par défaut. Pour plus d'informations sur la réinitialisation du pérophérique, reportez-vous à la section « 7.4 Configuration par défaut du SpeedTouch™ », page 88.

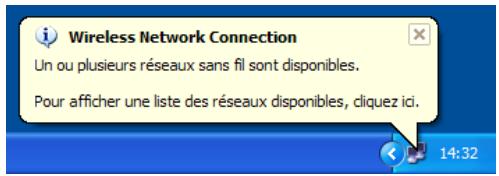

Pour configurer le SpeedTouch™ sur le réseau sans fil, le client WLAN de l'ordinateur doit être installé et correctement connecté au réseau sans fil SpeedTouch™ conformément à la section « 4.1 Première connexion d'un client sans fil », page 43.
Le système d'exploitation de l'ordinateur prend en charge le protocole TCP/IP et son interface Ethernet est configurée pour obtenir sa configuration IP dynamiquement.

Remarque En cas de problème avec le serveur DHCP, vous pouze également configurer l'interface Ethernet de l'ordinateur avec une adresse IP privée Net10 (par exemple, 10.0.0.1, 10.0.0.2), mais assurez-vous de ne PAS utiliser l'adresse IP 10.0.0.138 qui l'adresses IP par défaut du SpeedTouch™.

• Voitr navigateur Web peut executer des scripts Java.

Installation aise du SpeedTouchTM

L'installation aiee du SpeedTouchTM comporte deux etapes :

• Configuration du SpeedTouch™
• Configuration supplémentaire (le cas échéant)

Configuration du SpeedTouch™

Procedez comme suit :

1 Ouvrez un navigateur Web et accededez aux pages Web SpeedTouch™ à l'adresse http://10.0.0.138. Pour plus d'informations, reportez-vous à la section « 5 Interface Web du SpeedTouch™ », page 47.

Remarque Si vous n'avez pas accès aux pages Web SpeedTouch™, c'est qu'il n'est probablement pas configuré à ses valeurs par défaut. Il est recommendé de réinitialiser le pérophérique.

2 L'Assistant Installation aisee integre s'affiche automatiquement :

Cliquez sur Suivant.

Remarque Si l'Assistant Installation aïée ne démarre pas automatiquement, allez dans Avancé > Installation aïée.

3 La fenêtre suivante vous invite à selectionner le service approprié pour votre connexion Internet :

Dans la liste Service, Sélectionnez le service tel que spécifique par votre FAI et cliquez sur Suivant pour continuer.

Remarque Si un seul service est disponible, cette fenêtre n'apparait pas.

4 Les écrons suivants vous guident dans la procédure de configuration du SpeedTouch™. Suivez les instructions et saississez les informations requises. Les informations requises dépendent du profil de service sélectionné et doivent vous être communiquées par votre fournisseur d'accès. Cliquez sur Suivant lorsque vous y étés invite.

5 L'installation aiee mettra a jour la configuration du SpeedTouchTM en fonction du profil de service. La fenetre ci-dessous vous permit de suivre la progression de la configuration :

6 Une fois la mise à jour de la configuration du SpeedTouch™ terminée dans le cadre de l'installation aïée, la fenêtre suivante s'affiche :

Cliquez sur Terminer pour fermer l'Assistant.

Remarque

Suite à cette reconfiguration, il se peut que la configuration IP du SpeedTouch™ ou que les paramètres du point d'accès sans fil aient été modifiés. Dans ce cas, la dernière fenêtre de l'installation aïée ne s'affiche pas. Si tel est le cas, reportez-vous aux instructions de votre fournisseur d'accès Internet pour plus d'informations.

Configuration supplémentaire

Une configuration supplémentaire peu etre nécessaire :

• Paramètres sans fil Lors de l'exécution de l'Assistant d'installation du SpeedTouch™, les paramètres du point d'accès sans fil SpeedTouch™ sont réinitialisés à leurs valeurs par défaut. Il se peut que vous deviez reconnectcer vos clients WLAN à l'aide des paramètres WLAN du fabricant tel que spécifique à la section « 4.1 Première connexion d'un client sans fil », page 43. Pour renforcer la sécurité de votre réseau sans fil, il est recommendé de « personneliser » vos paramètres de point d'accès sans fil SpeedTouch™. Pour plus d'informations, reportez-vous à la section « 4 Connectivité sans fil », page 41.
• Configuration IP de l'ordinateur La majorité des profils de service activent le serveur DHCP SpeedTouch™. Veiliez dés lors à ce que l'interface Ethernet de l'ordinateur soit configurée de manière à obtenir sa configuration IP dynamiquement (client DHCP).

Remarque En ce qui concerne les configurations IP fixes ou d'autres paramétres avances, reportez-vous aux instructions fournies par votre FAI ou administrateur réseau.

2 Connexion Internet du SpeedTouch™

Introduction	Ce chapitre vous donne des informations sur la configuration de votre SpeedTouchTM en fonction de vos préférences et l'accès à Internet.
Méthodes d'accès	Après avoir configuré le SpeedTouchTM et vos ordinateurs en suivant les instructions décrites à la section « 1.3 Paramètres de configuration du SpeedTouchTM», page 11, vous pouvez vous connecter à Internet.Selon la configuration du SpeedTouchTM, vous disposez de deux méthodes d'accès :• Accès directUne fois la configuration initiale executée, la ligne DSL fournit un accès instantané et continu à Internet.• Accès commutéL'accès doit être établi de façon explicite en se connectant par « téléphone», par exemple à un serveur d'accès à distance à large bande (BRAS).Le modele de protocole de connexion est fonction du profil de service sélectionné pour configurer le SpeedTouchTM et doit correspondre aux exigences du fournisseur d'accès Internet.
Accès commuté	Selon la configuration du SpeedTouchTM, l'accès commuté se fait via :• les services de transmission par paquets PPPoA routée ou PPPoE routée du SpeedTouchTM, avec un client PPP intégré ;Pour plus d'informations, reportez-vous à la section « 2.1 Connexions Internet via le client PPP intégré du SpeedTouchTM», page 24.• un client entrant à large bande sur votre ordinateur.Pour plus d'informations, reportez-vous à la section « 2.2 Connexion à Internet via un client hôte de commutation PPPoE», page 29.
Connexion Internet	Quelle que soit la méthode d'accès (directe ou commutée) utilisée, il vous suffit d'ouvrir votre navigateur Web une fois la connexion établie pour accéder au Web ou à Internet.Remarque En cas d'accès direct, il est possible que l'on vous demande de préciser un nom d'utilisateur et un mot de passer sur une page d'accueil Internet.

2.1 Connexions Internet via le client PPP intégré du SpeedTouch™

Introduction

Le SpeedTouch™ prend en charge les deux méthodes de connexion les plus courantes, à savoir : Routed PPP over ATM (PPPoA) et PPP over Ethernet (PPPoE).

La méthode de connexion est fonction du profil de service Sélectionné pour configurer le SpeedTouch™ et doit correspondre aux exigences du fournisseur d'accès Internet.

Pourutiliser：

• le client intégré PPPoA routée, le SpeedTouch™ doit être configuré pour le service PPPoA routée.
• le client intégré PPPoE routée, le SpeedTouch™ doit être configuré pour le service PPPoE routée.

Ces deux services sont disponibles via l'Assistant d'installation du SpeedTouch™ ou via la fonction Installation aisée intégrée.

Utilisation du client PPP intégré du SpeedTouch™

Le client PPP intégré du SpeedTouch™ vous permet d'étabrir une connexion Internet pour tous les (ou certains) ordinateurs résidant sur votre réseau local en contrôle le client avec un seul ordinateur du réseau.

Si cét ordinateur exécuté :

• MS Windows XP,
  若您 pouvez utiliser le client de contrôle de passerelle Internet de
  MS Windows XP Internet.
  Pour plus d'informations, reportez-vous à la section « 2.1.1 Utilisation du client de contrôle de passerelle Internet de MS Windows XP », page 25.
• un autre système d'exploitation, vous pouvez utiliser les pages Web SpeedTouch™. Pour plus d'informations, reportez-vous à la section « 2.1.2 Utilisation des pages Web SpeedTouch™ », page 27.

2.1.1 Utilisation du client de contrôle de passerelle Internet de MS Windows XP

Introduction

Les utilisateurs de MS Windows XP peuvent facilement établier des sessions PPP, sans acceder aux pages Web SpeedTouch™, grâce au client de contrôle et découverte de passerelle Internet de MS Windows XP qui permet de contrôle le SpeedTouch™ directement à partir de votre ordinateur.

Conditions requises

Les conditions suivantes doivent être respectées :

• ( \mathsf{UPnPT^{\text{TM}}} ) (sous-composant des services de mise en réseau de Windows XP) doit être ajouté à votre système Windows XP (voir « 7.5 UPnP^{\text{TM}} ) sur les systèmes Windows XP », page 89).
• Le client de contrôle et découverte de passerelle Internet (sous-composant des services de mise en réseau de Windows XP) doit être activé sur votre système Windows XP (voir « 7.5 UPnP™ sur les systèmes Windows XP », page 89).
• Vérifiez que le composant UPnP™ est entièrement activé sur le SpeedTouch™ (voir « NAPT », page 59).

Démarrage d'une session Internet

Procedez comme suit :

1 Cliquesur (Parametes > )Panneau de configuration dans le menu Demarrer.
2 La fenêtre Panneau de configuration s'affiche. Accédez à (Connexions réseau et Internet>) Connexions réseau.
3 La fenêtre Connexions réseau s'affiche :

À côté de votre/vos connexion(s) réseau, s'affiche une icône Passerelle Internet indiquant la capacité du SpeedTouch™ à étabir une connexion Internet à l'aide d'une passerelle Internet.

4 Double-cliquez sur I'icone Connexion Internet.

Le client PPP intégré du SpeedTouch™ établit une connexion Internet. L'icone Passerelle Internet affiche connecté et votre ordinateur est en ligne.

Vous pouvez ouvrir un navigateur Web et surfer sur Internet.

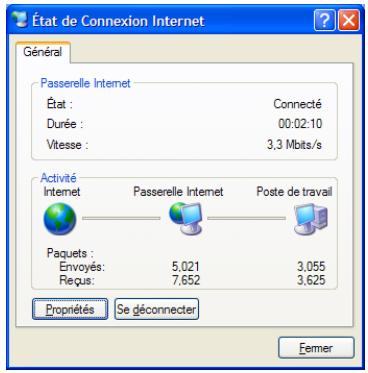

Passerelle Internet connectée

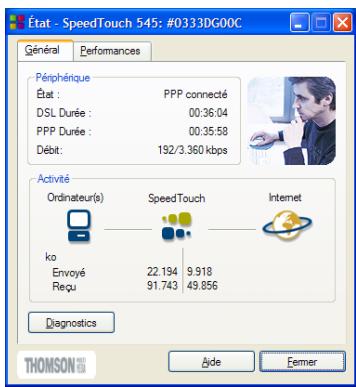

Tant que le client PPP intégré du SpeedTouch™ est connecté, vous pouvez afficher l' état de connexion et certains compteurs en double-cliquant sur l'icone Connexion Internet dans la fenêtre Connexions réseau de l'ordinateur :

Un contrôle plus détaillé vous est proposé via :

Dr SpeedTouch™ Voir « 3 Dr SpeedTouch™ », page 37.
La page Information système du SpeedTouch™ Voir « Informations système », page 50.

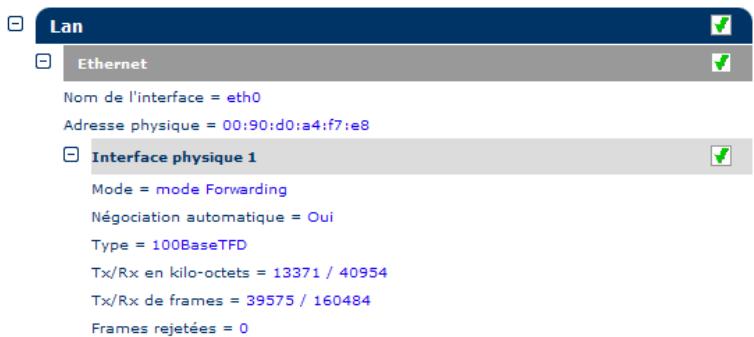

La page Diagnostics du SpeedTouch™ Voir « Diagnostics », page 56.

Fin d'une session Internet

Procedez comme suit :

1 Cliquesur (Parametes ) Panneau de configuration dans le menu Demarrer.
2 La fenêtre Panneau de configuration s'affiche. Accédez à (Connexions réseau et Internet >) Connexions réseau.
3 La fenêtre Connexions réseau s'affiche.
4 Cliquez avec le bouton droit sur l'icone Connexion Internet et selectionnez Se déconnecter pour fermer la session.

Remarque Yous pouvez également double-cliquer sur l'icône. La fenêtre État de la connexion Internet s'affiche contenant un bouton Se déconnecter pour fermer la session.

Le client PPP intégré du SpeedTouch™ arrêté la connexion Internet. L'icône Passerelle Internet affiche déconnecté et l'ordinateur est hors ligne.

2.1.2 Utilisation des pages Web SpeedTouch™

Introduction

Les pages Web SpeedTouch™ étant contrôleles à l'aide de n'importequel système d'exploitation doté d'un navigateur Web, la méthode d'établissement de sessions PPP déscribe ci-dessous s'applique à tout système.

Démarrage d'une session Internet

Procedez comme suit :

1 Ouvrez un navigateur Web sur votre ordinateur et rendez-vous sur les pages Web du SpeedTouch™ (pour plus d'informations, reportez-vous à la section « Accès à l'interface Web du SpeedTouch™ », page 47):

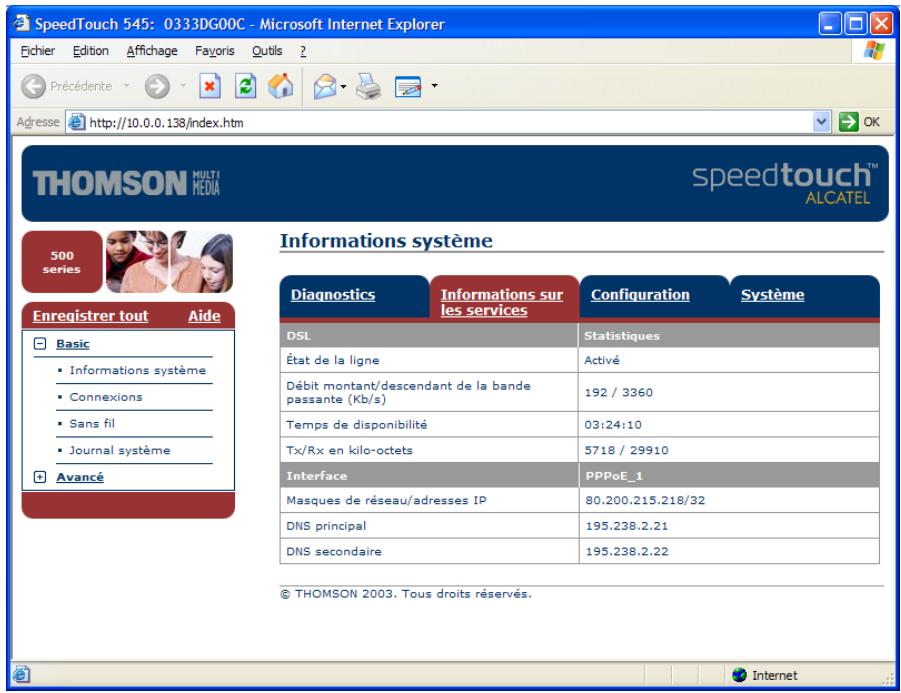

Par défaut, le SpeedTouch™ affiche la page Informations système.

2 Dans le menu Basic, cliquez sur Connexions pour ouvrir la page Web Connexions qui vous permet d'étabrir des connexions commutées.
3 Cliquez sur a coté de l'entrée de la connexion de votre besoin pour étabir une connexion. L'entrée apparait alors en surbrillance.

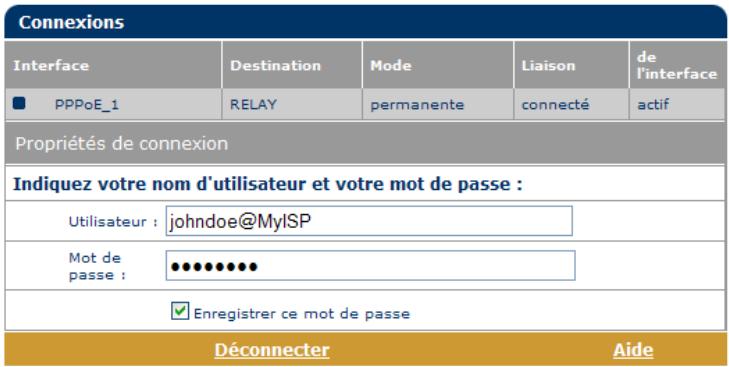

4 Saisissez votre nom d'utilisateur et votre mot de passer dans les champs appropriés. Si vous souhaitez que le SpeedTouch™ enregistre ces informations, cochez la case Enregistrer ce mot de passer.
5 Cliquez sur Se connecter.

Le client PPP intégré du SpeedTouch™ établit une connexion Internet.

Lors de l'établissement de la session, la colonne État affiche Tentative en cours. Dès la session PPP démarrée, le champ affiche Actif et l'ordinateur est en ligne.

Vous pouvez ouvrir un navigateur Web et surfer sur Internet.

Pendant la session Internet

Vous pouvez consulter et suivre votre connexion Internet tant que la session est active via :

Dr SpeedTouch™ Voir « 3 Dr SpeedTouch™ », page 37.
La page Information système du SpeedTouch™ Voir « Informations système », page 50.
La page Diagnostics du SpeedTouch™ Voir « Diagnostics », page 56.

Fin d'une session Internet

Pour fermer une connexion PPP routée active, précédez comme suit :

1 Vérifiez que vous pouvez acceder aux pages Web du SpeedTouch™.
2 Sur la page Connexions, cliquez sur a cote de l'entrée de la connexion dont.
vous souhaitez fermer la connexion.
3 Cliques sur Se déconnecter.

Le client PPP intégré du SpeedTouch™ arrêté la connexion Internet. L'état de la session de l'entrée devient Inactif et l'ordinateur est hors ligne.

2.2 Connexion à Internet via un client hôte de commutation PPPoE

Introduction

Cette section explique comment se connecter à Internet à l'aide d'une application de commutation PPPoE à large bande. Le scenario du connexion PPP over Ethernet offre un comportement de connexion commutée de type PPP sur le segment Ethernet virtuel.

Pour pouvoir utiliser une application de commutation à large bande sur votre ordinateur pour vous connecter à Internet, le SpeedTouch™ doit être configuré pour la connexion Ethernet dérivée ou la connexion PPPoE routée (avec relais PPPoE) via l'Assistant d'installation du SpeedTouch™ ou la fonction intégrée Installation aisée.

Clients commutes à large bande

Pour vous connecter à Internet, vous pouvez utiliser :

Un client de commutation à large bande MS Windows XP.

Pour plus d'informations, reportez-vous à la section « 2.2.1 Utilisation d'une connexion large bande MS Windows XP», page 30.

Un client de commutation à large bande Mac OS X.

Pour plus d'informations, reportez-vous à la section « 2.2.2 Utilisation du client de commutation PPPoE de Mac OS X », page 34.

-ou-

Utiliser un client de commutation à large bande PPPoE fourni par votre fournisseur d'accès pour vous connecter à Internet.

Remarque

Avec les applications de client de commutation PPPoE spécifique à un système d'exploitation, cette dernière méthode est independante du système d'exploitation.

Pour toute connexion d'une session PPPoE à partir d'un système Mac OS 8.6/9.x, une application hôte de commutation PPPoE est obligatoire.

2.2.1 Utilisation d'une connexion large bande MS Windows XP

Configuration d'une connexion large bande

Procedez comme suit :

1 Dans le menu Demarrer, cliquez sur (Parametes > ) Panneau de configuration.
2 La fenêtre Panneau de configuration s'affiche. Accédez à (Connexions réseau et Internet>) Connexions réseau.

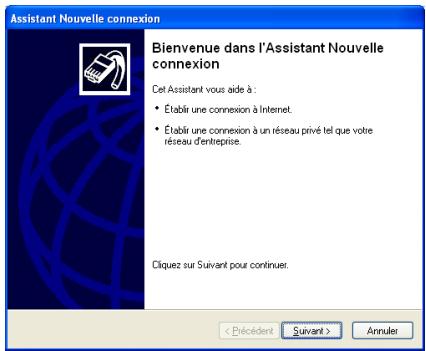

3 Dans le menu Gestion du réseau, cliquez sur Creer une nouvelle connexion. L'Assistant Nouvelle connexion apparait :

Cliquez sur Suivant pour continuer.

4 Dans la fenêtre suivante, activez la case d'option Connexion à Internet:

Cliquez sur Suivant pour continuer.

5 Dans la fenêtre suivante, Sélectionnez Configurer ma connexion manuellement.

Cliquez sur Suivant pour continuer.

6 Dans la fenêtre suivante, activez la case d'option Se connecter en utilisant une connexion large bande qui nécessite un nom d'utilisateur et un mot de passer.

Cliquez sur Suivant pour continuer.

7 Dans la fenêtre suivante, indiquez un nom pour la connexion que vous créez, par ex. MyISP :

8 Dans la fenêtre suivante, indiquez si la connexion doit être disponible pour tout utiliseur ou uniquement vous :

Remarque Pour/partager cette connexion avec d'autres utilisateurs, vous nevez selectionner Toute personne utilisant cet ordinateur.

9 Dans la fenêtre suivante, complétez vos informations de compte Internet. Ces informations doivent vous être communiquées par votre fournisseur d'accès :

10 La fenêtre suivante apparait lorsque la configuration est terminée :

Cliquez sur Terminer pour achieve la procEDURE de configuration. La fenêtre Connexion à MylSP (voir ci-dessous) s'affiche.

Démarrage d'une session Internet large bande

Procedez comme suit :

1 Dans le menu Demarrer, pointez sur Connexions puis cliquez sur le nom de la connexion que vous avez creeee, par ex. MyISP.

Remarque Si vous utilisez le menu Demarrer classique, cliquez sur Demarrer > Parametes > Connexions reseau et acces a distance > MyISP.

2 La fenêtre Connexion à MyISP s'affiche :

3 Le cas échéant, saisissez le nom d'utilisateur et le mot de passer du compte d'utilisateur que vous possédez chez votre fournisseur d'accès.
4 Cliquez sur Se connecter.

5 Dès que la connexion est établie, le message de la connexion et la fenêtre utilisé pour la numérotation sont réduites à la taille d'une icône dans la barre d'état système :

Vous pouvez ouvrir votre navigateur Web et surfer sur Internet.

Fin d'une session Internet large bande

Procedez comme suit :

1 Dans le menu Demarrer, pointez sur Connexions puis cliquez sur le nom de la connexion que vous avez creeee, par ex. Mylsp.

Remarque Si vous utilisez le menu Demarrer classique, cliquez sur Demarrer > Parametes > Connexions reseau et acces a distance > Mylsp.

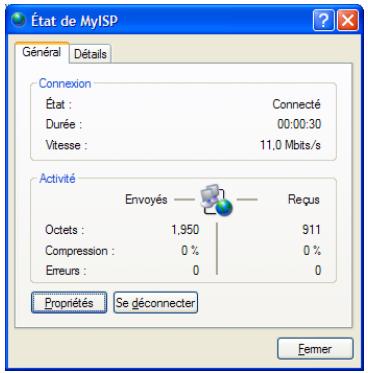

2 La fenêtre État de MyISP s'affiche :

3 Cliquez sur Se déconnecter.

Voues alors déconnecté. En conséquence, il n'y a plus de connectivité Internet.

2.2.2 Utilisation du client de commutation PPPoE de Mac OS X

Configuration d'une connexion large bande

Procedez comme suit :

1 Dans le menu Apple, cliquez sur System Preferences (Preférences système).
2 La fenêtre System Preferences s'affiche. Cliquez sur l'icone Network (Réseau).
3 La fenêtre Network s'affiche. Assurez-vous que Built-in Ethernet (Ethernet intégré) est sélectionné dans la liste Show (Afficher) et cliquez sur l'onglet PPPoE :

4 Saisissez le nom de compte et le mot de passer founis par votre fournisseur d'accès.

Remarque Cochez la case Save password (Enregistrer mot de salle) si vous poulez que l'ordinateur retienne le mot de salle de ce nom de compte.

Il est possible, le cas échéant, d'indiquer un nom pour cette connexion dans le champ Service Provider (Fournisseur d'accès). Aucun autre champ ne doit être compléte.

5 Cliquez sur Apply Now (Appliquer).

Démarrage d'une session Internet large bande

Procedez comme suit :

1 Cliques sur le dockling Internet Connect.

Remarque Si ce dernier n'est pas accessible, accedede au dossier Applications sur le disque de démarriage système et double-cliquez sur Internet Connect (Connexion Internet).

2 La fenêtre illustrée ci-dessous s'affiche :

Vérifiez que l'option Built-in Ethernet (Ethernet intégré) est selectionnée dans la liste Configuration.

3 Le cas échéant, saisissez le nom d'utilisateur et le mot de passer du compte d'utilisateur que vous possédez chez votre fournisseur d'accès.
4 Cliqueur Connect (Se connecter).

Dès que la connexion est établie, vous pouvez ouvrir votre navigateur Web et surfer sur Internet.

Fin d'une session Internet large bande

Procedez comme suit :

1 Cliques sur le dockling Internet Connect.

Remarque Si ce dernier n'est pas accessible, accededz au dossier Applications sur le disque de démarriage système et double-cliquez sur Internet Connect (Connexion Internet).

2 La fenêtre illustrée ci-dessous s'affiche :

Vérifiez que l'option Built-in Ethernet (Ethernet intégré) est selectionnée dans la liste Configuration.

3 Cliques sur Disconnect (Se déconneter).

Voues etes alors deconnecté. En consquence, il n'y a plus de connectivite Internet.

3 Dr SpeedTouch™

Introduction

L'application Dr SpeedTouch™ vous permet de contrôler, de diagnostiquer et de résoudre les problèmes éventuels liés à votre péripérisque SpeedTouch™.

Dr SpeedTouch™ yours permit :

de contrôler l' état et les performances du périphérique SpeedTouch™;
d'exécuter un programme de diagnostic afin de localiser un problème de connectivité ;
d'executer un outil de dépannage afin de vous aider à résoudre un problème de connexion.

Systèmes d'exploitation pris en charge

L'installation et l'utilisation du Dr SpeedTouch™ ne sont possibles que sur les systèmes d'exploitation Microsoft Windows suivants :

MS Windows 98
MS Windows 98SE
MS Windows ME
MS Windows NT4.0 SP6
MS Windows 2000
MS Windows XP

Installation

Procedez comme suit :

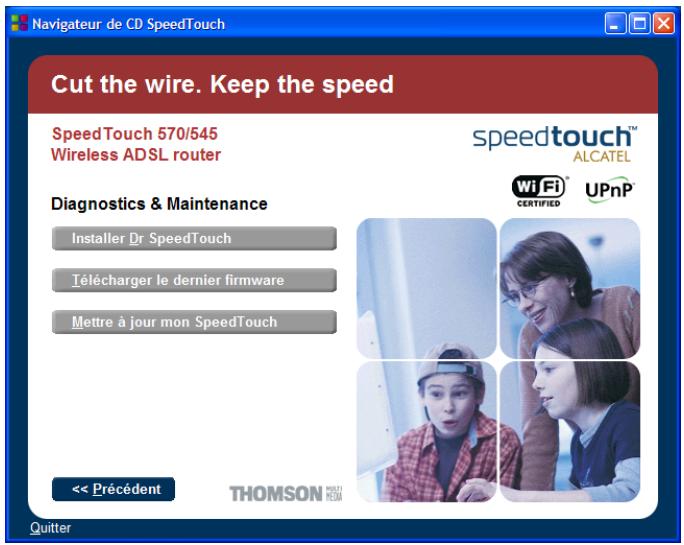

1 Insérez le CD-ROM d'installation du SpeedTouch™ dans le lecteur de CD-ROM de l'ordinateur. Le navigateur du CD-ROM de SpeedTouch™ démarre automatiquement. Choisissez la langue et Sélectionnez Configuration initiale > Installer Dr SpeedTouch™.

Remarque Si le navigateur du CD-ROM de SpeedTouch™ ne s'affiche pas automatiquement, ouvre une fenêtre Exécuter en selectionnant Demarrer > Exécuter dans le menu Demarrer, puis saississe le chemin suivant : D:\Menu.exe, où D correspond à la lecture d'unité de votre lecteur de CD-ROM.

2 L'Assistant Installation du Dr SpeedTouch™ apparait :

Cliquez sur Suivant pour continuer.

3 Les écrons suivants vous guident tout au long de la procédure d'installation. Suivez les instructions qui s'affichent à l'écran et cliquez sur Suivant lorsque vous y étés invite.
4 Au terme de l'installation, Dr SpeedTouch™ démarre automatiquement.

Utilisation du Dr SpeedTouch™

Par défaut, Dr SpeedTouch™ s'exécute automatiquement en arrêtre-plan au démarrage du système ; seule l'icone de la barre d'état méoigne de son exécution.

Procedez comme suit :

1 Double-cliquez sur dans la zone d'etat.
2 Dr SpeedTouch™ recherche sur votre réseau les péripériques SpeedTouch™. S'il déetecte plusieurs péripériques, la liste de ceux-ci apparait. Dans ce cas, sélectionnez votre péripérisque SpeedTouch™ (SpeedTouch™ 545 ou SpeedTouch™ 570) et cliquez sur OK.
3 Dr SpeedTouch™ apparait :

Fonctionnalités du Dr SpeedTouch™

Dr SpeedTouch™ comporte deux sections :

• Sélectionnez l'onglet Général pour :

• Afficher l'etat et les informations relatives au périphérique SpeedTouch™ :

• Afficher l'activité entre l'ordinateur, le SpeedTouch™ et Internet :

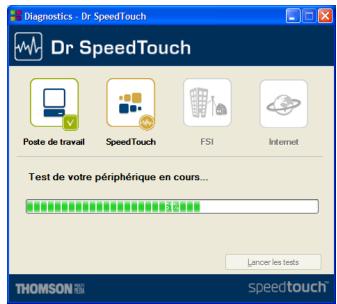

• Cliquez sur Diagnostics. Ceci vous permet de tester et de déspanner la connectivité de votre ordinateur et du périphérique SpeedTouch™ vers votre fournisseur de services Internet et d'Internet via l'Assistant Diagnostics :

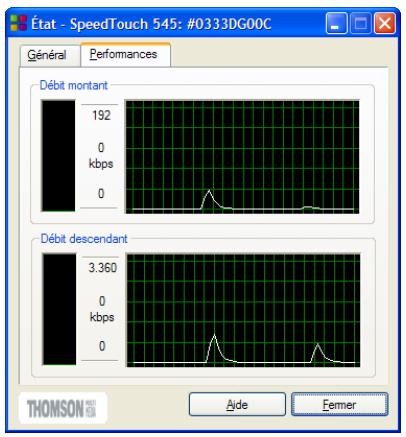

• Sélectionnez l'onglet Performance pour contrôler les performances en avant et en aval de votre connexion DSL :

Remarque Pour plus d'informations sur le Dr SpeedTouch™, cliquez sur Aide dans l'application ou appuyez sur FI pour obtaining de l'aide contextuelle.

4 Connectivité sans fil

Introduction

Le SpeedTouch™ 570 et le SpeedTouch™ 545 (avec carte de mise à niveau sans fil installée) sont dotés d'un point d'accès LAN sans fil qui opère comme un concentrateur et permet une connectivité sans fil entre plusieurs péripériques et le réseau local (W)LAN et, via le routeur DSL du SpeedTouch™, vers le réseau public, notamment Internet.

La technologie IEEE802.1b sans fil permet à ces périphériques de communiquer entre eux de manière mobile au niveau local, sans environnement cable.

Paramètres de base sans fil

Le lien « radio » du réseau WLAN est partagé. Étant donné qu'il n'existe aucune connexion physique entre le SpeedTouch™ et les clients sans fil, il convient de le nommer pour autoriser l'identification univoque de votre lien radio WLAN. C'est ce que vous faites en lui attribuant un SSID (Service Set ID), également appelé Nom de réseau. Les clients sans fil doivent faire partie de cet environnement SSID afin de pouvoir communiquer avec d'autres clients sur le (W)LAN, notamment le SpeedTouch™.

La norme IEEE802.1 Ib pour WLAN permet de co-localiser plusieurs réseaux WLAN utilisant différents canaux radio. Le système DSSS (Direct Sequence Spread Spectrum) permet d'utiliser plusieurs canaux associés à une fréquence légèrement différente dans la plage autorisée. Le SpeedTouch™ prend en charge différents canaux radio et peut seLECTIONner le meilleur canal radio à chaque démarriage.

Le SpeedTouch™ prend en charge tous les canaux autorisés pour les réseaux sans fil par les réglementations des États-Unis, d'Asie et par la majeure partie des réglementations européennes.

Suivant les réglementations locales, le nombre de canaux pouvant être réellement utilisés peut toutefois être limité.

Pour déterminer le régime auquel vous âtes soumis, vérifiez :

L'étiquette apposée sous le SpeedTouch™ si vous avez achetié un SpeedTouch™ 570.
L'étiquette apposée sur la carte de mise à niveau sans fil du SpeedTouch™010 si vous avez achetié un SpeedTouch™ 545.

Si vous estesoumis:

Au Domaine regi par l'ETSI (logo EC), les canaux radio pris en charge sont les canaux I à 13.
Au Domaine regi par le FCC (logo FCC), les canaux radio pris en charge sont les canaux I à I I.

Sécurité sans fil

L'environnement sans fil SpeedTouch™ étant un environnement radio, des précautions sont à prendre pour garantir la protection de votre réseau sans fil contre les intrus malveillants. Outre la possibilité de donner un nom de réseau (SSID) personnelisé au réseau sans fil, le SpeedTouch™ met à votre disposition un mécanisme d'inscription physique, une liste de contrôle d'accès (ACL) et le cryptage WEP (Wired Equivalent Privacy) 64 ou 128 bits afin de sécuriser votre réseau et de contrôler l'accès des clients sans fil.

Configurations requises pour les clients sans fil

Seuls les adaptateurs clients sans fil compatibles IEEE802.11b DSSS pourront communiquer avec le SpeedTouch™ et les autres membres de l'environnement (W)LAN SpeedTouch™.

Pour une bonne interopérabilité, il est vivement recommendé que l'adaptateur client sans fil soit certifié Wi-Fi™.

Pour utiliser les fonctionnalités de sécurité du cryptage SpeedTouch™, les adaptateurs clients sans fil doivent prendre en charge au minimum le cryptage 64 bits.

Remarque Pour toute connectivité sans fil initiale (p. ex. périphérique SpeedTouch™ avec paramètres par défaut) un adaptateur client sans fil prénant en charge le cryptage WEP 128 bits est obligatoire.

4.1 Première connexion d'un client sans fil

Configuration sans fil SpeedTouch™ initiale

Lorsque le SpeedTouch™ quitte l'usine et après chaque rétablissement des paramètres par défaut (Reportez-vous à la section « 7.4 Configuration par défaut du SpeedTouch™ », page 88 pour plus d'informations), la configuration sans fil SpeedTouch™ revient à ses paramètres (par défaut) initiaux.

Ces paramètres sont les suivants :

Le SpeedTouchTM diffuse son nom de réseau (SSID). Le nom de réseau (SSID) par défaut est imprimé sur l'étiquette d'identification appossée sous le SpeedTouchTM et est unique pour chaque périhérique. In consiste en la concatenation du mot « SpeedTouch » et de 6 caractères hexadécimaux, sans espaces.
Le cryptage WEP 128 bits est activé. La clé de cryptage WEP par défaut est imprimée sur l'étiquette d'identification apposée sous le SpeedTouch™ et est unique pour chaque péripérique. Elle se compose de 26 caractères hexadécimaux.
Le numéro du canal radio DSSS est défini sur « automatique »
L'inscription n'est pas activée.
La liste de contrôle d'accès est vide et ouverte.

Remarque Les paramètres sans fil par défaut peuvent être différents des paramètres indiqués ci-dessus selon les exigences de votre fournisseur d'accès. Si tel est le cas, reportez-vous aux instructions d'installation/configuration fournies par votre fournisseur d'accès.

Préparation du client sans fil initial

Assurez-vous que :

Le SpeedTouch™ est sous tension et prét à l'emploi.
- La configuration du SpeedTouch™ est sa configuration par défaut. Si nécessaire, rétablies les paramètres par défaut du SpeedTouch™ (Pour plus d'informations, reportez-vous à la section « 7.4 Configuration par défaut du SpeedTouch™ », page 88).
Pour un SpeedTouch™ 545, la carte de mise à niveau sans fil est installée comme décrit à la section « 7.1 Mise à niveau d'un SpeedTouch™ 545 pour le réseau sans fil », page 74.
L'adaptateur client sans fil est installé sur votre ordinateur.
- La configuration IP de l'adaptateur client sans fil est paramétrée pour obtenir dynamiquement sa configuration IP (DHCP).

Remarque Il s'agit généralement de la configuration TCP/IP par défaut de votre ordinateur.

• Le client sans fil est correctement configuré pour la connexion au point d'accès sans fil SpeedTouch™ (voir ci-dessous).

Configuration du client sans fil initial

Pour une connexion sans heures, le client sans fil doit être correctement configuré pour ce qui suit :

le cryptage WEP par défaut
le nom de réseau par défaut.

Étant donné que le SpeedTouch™ diffuse son SSID aux clients sans fil, vous pouvez selectionner le réseau sans fil SpeedTouch™ (p.ex. SpeedTouch01 2345) dans une liste de réseaux disponibles.

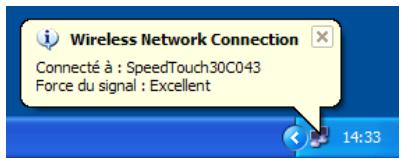

Selon votre client sans fil, une icône sans fil peut devenir verte ou un message similaire au message suivant peut s'afficher : « Réussite de la connexion au SpeedTouch012345 réseau sans fil »

Remarque Certains clients sans fil ne se connectent pas automatiquement à un réseau sans fil. Le cas échéant, suivez les instructions pour le logiciel système sans fil afin de lancer cette connexion.

Exemple de première connexion

Vous trouvrez ci-dessous un exemple illustrant comment le réseau sans fil SpeedTouch™ est presenté à un système MS Windows XP :

Lorsque vous cliquez, la fenêtre suivante vous permet de fournir la clé WEP (indiquée sur l'étiquette d'identification apposée sous le SpeedTouch™):

Si vous cliquez sur Connexion, vous déclenchez la connexion en tant que telle. Une connexion réussie est annoncée comme suit :

Remarque Pour les autres systèmes d'exploitation, le client sans fil sera dans la plupart des cas configuré via des gestionnaires de clients dédiés.

4.2 Connexion des clients sans fil

Avant de connecter d'autres clients sans fil

Si le SpeedTouch™ n'a pas été configuréAAParavant (le SpeedTouch™ a tous sa configuration initiale), il est recommendé de réaliser les procédures de configuration décrites dans la section « 1.3 Paramètres de configuration du SpeedTouch™ », page 11.

Pour une sécurité optimale, après avoir effectué les procédures de configuration du SpeedTouch™, vous pouvez « personneliser » les paramètres du point d'accès sans fil du SpeedTouch™ en configurant un autre SSID et/ou évientulement un autre niveau de cryptage.

Pour plus d'informations sur la configuration sans fil SpeedTouch™, reportez-vous à la section « Sans fil», page 52.

Conditions requires

Assurez-vous que :

Le SpeedTouch™ est sous tension et prét à l'emploi.
- Le SpeedTouch™ a été configuré par l'Assistant d'installation SpeedTouch™ via le téléchargement du fichier de profil de configuration ajustat.
- Les paramètres sans fil du SpeedTouch™ ont éventuillagement été personnalisés.

Assurez-vous que :

• Les adaptateurs client sans fil sont installés sur les ordinateurs à connecter.

Suivant les paramètres sans fil personalisés :

• Si le cryptage WEP est activé sur le SpeedTouch™, vous doivent configurer le client sans fil pour qu'il utilise le même niveau de cryptage et la même clé WEP.
• Si la diffusion du SSD est activée, vous doivent configurer le client sans fil pour le SSD du SpeedTouch™.

• Selon le bouton Inscrite et la configuration de la liste de contrôle d'accès :

• Si le bouton Inscrite est désactivé et la liste de contrôle d'accès déverrouillée, aucune action supplémentaire n'est nécessaire pour que le client sans fil accédé au réseau WLAN SpeedTouch™.

• Si le bouton Inscrire est désactivé et la liste de contrôle d'accès verrouillée, vous doivent ajouter manuellement le client sans fil à la liste de contrôle d'accès comme précrit dans la section « Sans fil », page 52. Veillez à sauvegarder votre configuration SpeedTouch™ enclinquant sur Enregistrer tout.
• Si le bouton Inscrire est activé et la liste de contrôle d'accès verrouillée, vous doivent suivre la procédure ci-dessous pour inscrite le client WLAN à la liste de contrôle d'accès SpeedTouch™.

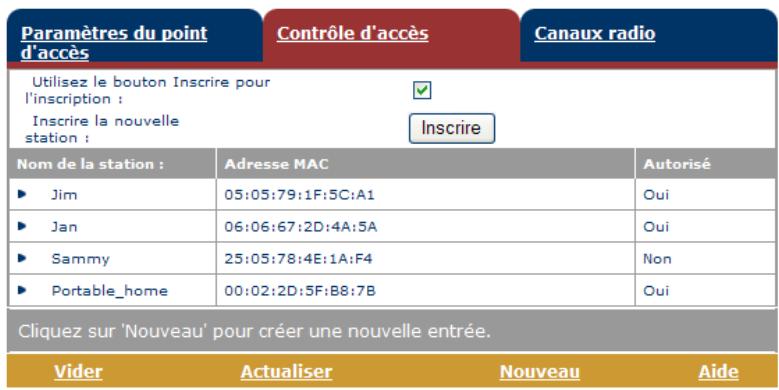

Inscription de clients sans fil

Si l'inscription est activée, vous devez inscrire les clients réseau sans fil en attente comme suit :

1 Assurez-vous que le client sans fil est correctement associé au WLAN SpeedTouch™. Selon l'adaptateur de votre client WLAN, une icône sans fil peut devenir verte ou un message similaire au message suivant peut s'afficher : « Réussite de la connexion au SpeedTouch012345 réseau sans fil »

Remarque Cérains clients WLAN ne se connectent pas automatiquement à un WLAN. Le cas échéant, suivez les instructions pour le logiciel système WLAN afin de lancer cette connexion.

2 Appuyez sur le bouton rouge Inscrire sur le panneau arrêté du SpeedTouch™ ou cliquez sur le bouton Inscrire sur la page Web sans fil SpeedTouch™ (pour plus d'informations, voir « Sans fil », page 52).

Le SpeedTouch™ ajoutera alors le client sans fil à la liste de contrôle d'accès et sauvégarde la configuration actuelle.

Remarque Vous ne pouvez enregistrer qu'un client sans fil à la fois. Vous doivent appuyer sur le bouton Inscrire pour chaque client à ajouter.

3 Consultez la page Web Sans fil du SpeedTouch™ pour vérifier que l'adresse MAC de votre client sans fil a été ajoutée à la liste de contrôle d'accès.

Remarque Si un mot de passer système protège le SpeedTouch™ contre un accès non autorisé, vous doivent d'abord vous authenticateur avant de pouvoir parcourir les pages Web.

5 Interface Web du SpeedTouch™

Introduction

Le SpeedTouchTM intégre des fonctionnalités de configuration locale.

La configuration locale, qui s'effectue via l'interface Web du SpeedTouch™, est basée sur le concept de serveur HTTP/locateur Web.

Elle vous permet de configurer votre SpeedTouch™ au moyen d'un navigateur Web via des pages HTML, et ce à partir de tout ordinateur local connecté au réseau local (sans fil) SpeedTouch™.

Conditions requires

Avant d'acceder aux pages Web SpeedTouch™, vérifie que :

• Voiture navigateur Web n'utilise pas de serveur proxy.
  L'adresse IP SpeedTouch™ n'est pas soumise à un serveur proxy.

Pour plus d'informations sur la maniere de désactiver la fonction de serveur proxy sur votre navigateur Web, reportez-vous au manuel utilisateur de ce dernier.

Utilisation de l'interface Web du SpeedTouch™

Dans la plupart des cas, le SpeedTouch™ est correctement configuré pour votre connexion Internet via le service sélectionné dans les Paramètres de configuration du SpeedTouch™, ne nécessitant donc aucune configuration supplémentaire sur l'interface Web.

Accès à l'interface Web du SpeedTouch™

Pour acceder aux pages Web du SpeedTouch™, procedez comme suit :

1 Démarrez le navigateur Web sur votre ordinateur.
2 Accedez à l'adresse IP du SpeedTouch™ (10.0.0.138, dans la plupart des cas).
3 Si un mot de passer système a été définit, une fenêtre d'authentication apparait. Vous doivent saisir votre nom d'utilisateur et le mot de passer système pour que l'accès vous soit accordé.

Accès à l'interface Web du SpeedTouch™via l'UPnP™

Si vous ordinateur possède la fonctionnalité UPnP™, vous pouvez accéder aux pages Web comme suit :

1 Cliquez sur (Parametes > ) Panneau de configuration dans le menu Demarrer pour ouvrir le Panneau de configuration.
2 Accedez à Connexions réseau et Internet > Favoris réseau.

Remarque Si vous utilisez le Panneau de configuration en vue classique, cliquez sur Connexions reseau dans le Panneau de configuration et Favoris reseau sous Autres emplacements.

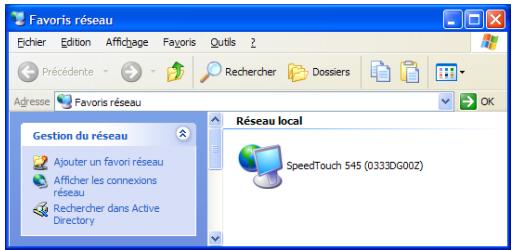

3 La fenêtre illustrée ci-dessous s'affiche :

Double-cliquez sur l'icone SpeedTouch™.

4 Si un mot de passeroute a ete defini, une fenetre d'authentication apparait. Saisissez le nom d'utiliser et le mot de passage syste dans les champs appropriés et cliquez sur OK.

Résultat

Vous accedez alors à la page Informations système :

Remarque Si la configuration du SpeedTouch™ est toujours la configuration par défaut, la fonction Installation aisé intégrée apparait automatiquement.

Menu de rubriques et liens

Un menu de rubriques est disponible dans la partie gauche de chaque page Web du SpeedTouch™. Ce menu vous permet de parcourir tous les aspects de configuration du SpeedTouch™.

Pour plus de facilité, les liens sont classés dans deux menus déroulants : Basic et Avancé. Les liens du menu Basic mènent aux pages destinées aux opérations de configuration et de maintenance de base du SpeedTouch™ ; il s'agit des pages utilisées quotidiennement. Les liens du menu Avancé permettent quant à eux de procéder à une configuration approfondie du SpeedTouch™. L'accès à ces pages est requis uniquement pour des opérations bien précises.

Le tableau suivant répertorie tous les liens du menu Basic :

Menu Basic
Cliquez sur ...	Pour ...
Informations système	Visualiser le profil de configuration actuel. Visualiser l'état actuel de la ligne ADSL.
Connexions	Étabrir des connexions commutées.
Sans fil	Visualiser ou configurer les paramètre LAN sans fil SpeedTouch™. Remarque Non opérationnel sur un SpeedTouch™545 sans carte de mise à niveau sans fil.
Journal système	Consulter l'activité du SpeedTouch™ depuis sa mise sous tension.

Le tableau suivant répertorie tous les liens du menu Avancé :

Menu Avancé
Cliquez sur ...	Pour ...

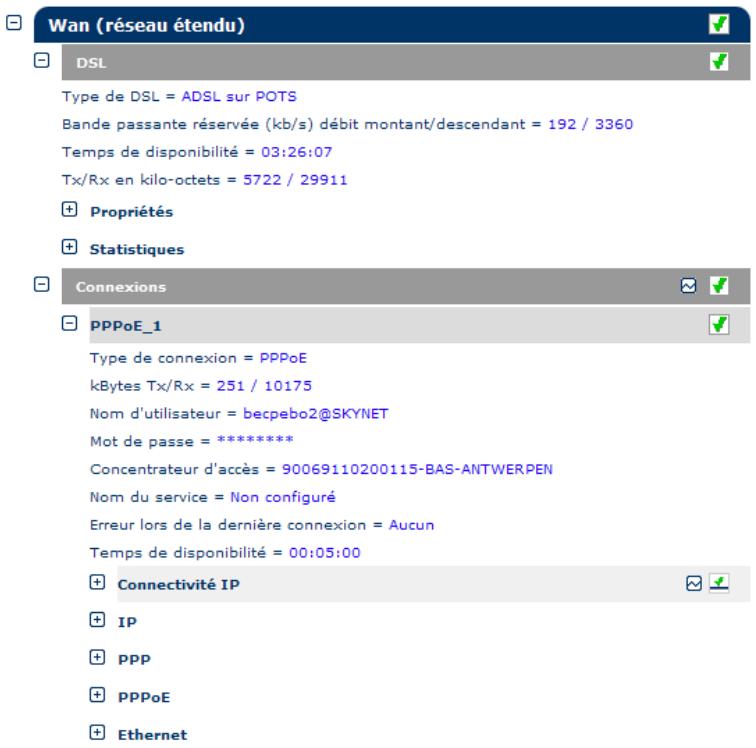

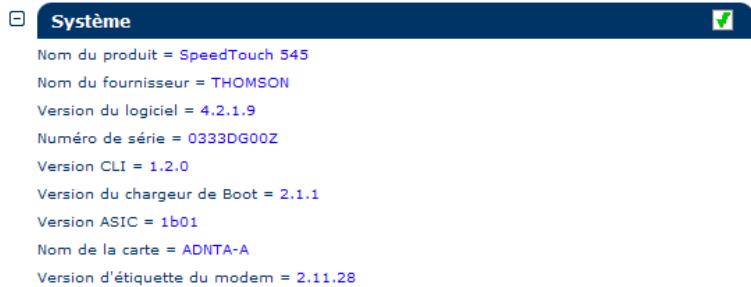

Diagnostics	Visualiser les diagnostics du SpeedTouch™.
Installation aisée	Configurer le SpeedTouch™ via l'Assistant intégré.
Adresses IP	Visualiser/configurer les interfaces IP du SpeedTouch™.
Routage IP	Visualiser/configurer le routeur IP du SpeedTouch™.

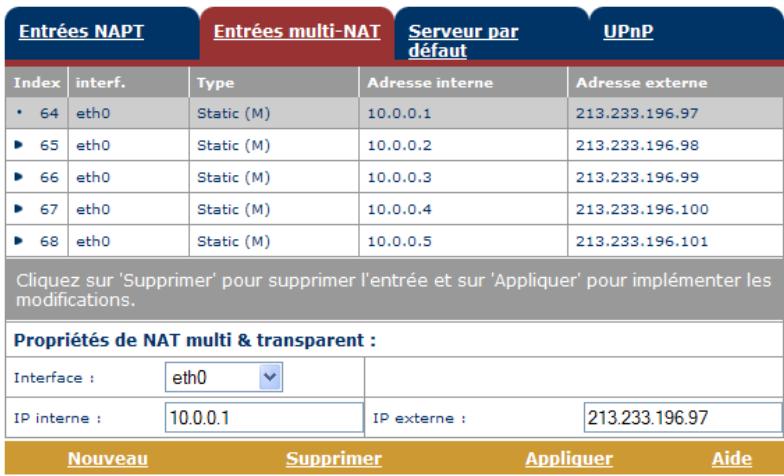

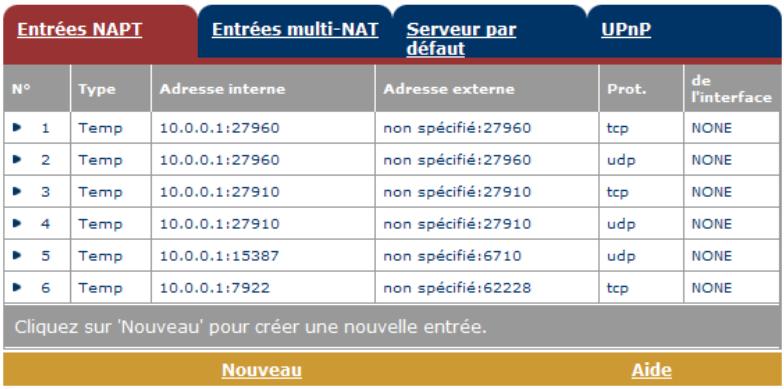

NAPT	Visualiser/configurer les entrées NAPT statiques. Visualiser/configurer les entrées multi-NAT. Définir un serveur local par défaut pour les connexions entrantes. Configurer l'UPnP™.

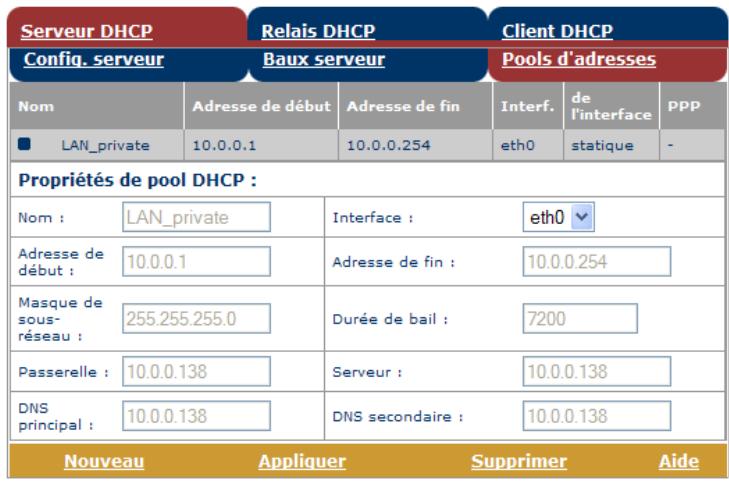

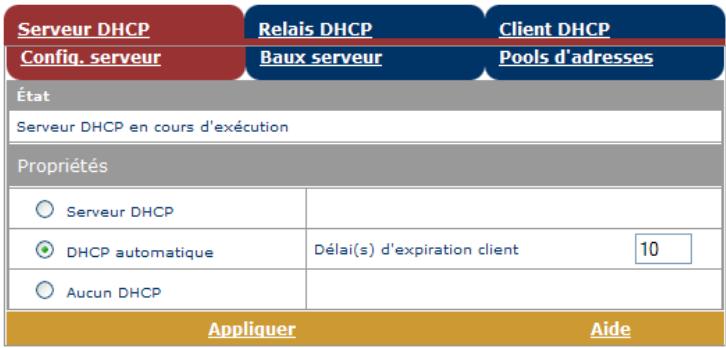

DHCP	Visualiser/configurer le serveur/client DHCP du SpeedTouch™.
DNS	Visualiser/configurer le serveur/client DNS du SpeedTouch™.
Système	Gérer le système et la configuration.
Mot de passer système	Définir un mot de passer système.

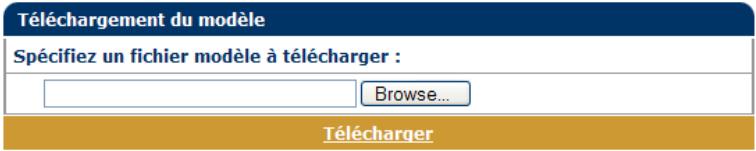

Modèles	Visualiser/télécharger des modèles.
Langue	Configurer la langue des pages Web.

Enregistrer tout

Le lien Enregistrer tout du menu vous permet d'enregistrer les paramètres du SpeedTouch™.

Il est conseilé de sauvegarder régulierrement la configuration que vous avez enregistrée.
Cette sauvegarde peut être réalisée grâce au lien Système du menu Avancé.

Aide

Le lien Aide situé dans l'en-tête du menu des rubriques vous permet de parcourir l'aide en ligne du SpeedTouch™.

Pour plus d'informations sur une rubrique, cliquez sur les liens d'aide contextuelle situés sur les pages Web de la rubrique.

5.1 Liens du menu Basic

Informations système

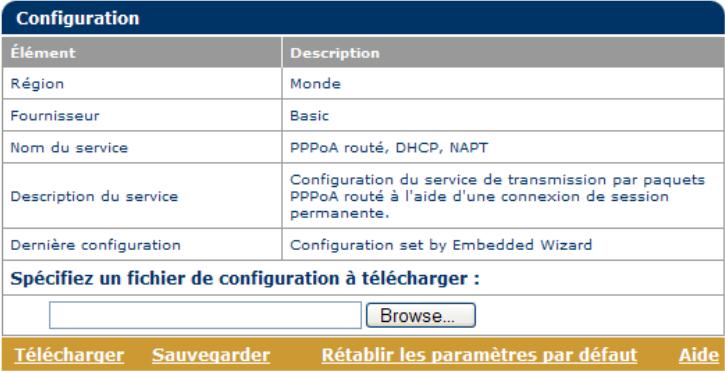

Cliquez sur ce lien pour afficher la page Informations système. Il s'agit également de la page d'accueil du SpeedTouch™.

La page Informations système comporte quatre sections :

• Cliquez sur l'onglet Diagnostics pour afficher les résultats de l'autotest système, du test de connectivité LAN et du test de synchronisation DSL :

Diagnostics	Informations sur les services	Configuration	Système
Test		Résultat
Autotest système		✓
LAN		✓
DSL		✓

• Cliquez sur l'onglet Informations sur les services pour afficher l'état physique actuel de la ligne ADSL :

Diagnostics	Informations sur les services	Configuration	Système
DSL		Statistiques
État de la ligne		Activé
Débit montant/descendant de la bande passante (kb/s)		192 / 3360
Temps de disponibilité		03:24:10
Tx/Rx en kilo-octets		5718 / 29910
Interface		PPPoE_1
Masques de réseau/adresses IP		80.200.215.218/32
DNS principal		195.238.2.21
DNS seconde		195.238.2.22

Les statistiques DSL vous permettent de connaître les données suivantes :

• État de la ligne : ce paramètre indique si la liaison DSL est synchronisée (Activée) ou non (Initialisation).
• Bande passante en amont/aval : bande passante maximale disponible pour la liaison DSL en amont et en aval.
  Temps d'activité: durée de l'etat actuel de la ligne activée.

• Tx/Rx en kilo-octets : nombre de kilo-octets envoyés (Tx) et reçus (Rx) à compter de l'établissement de la liaison DSL.

• Cliquez sur l'onglet Configuration pour afficher le profil de configuration actif sur le SpeedTouch™ :

Diagnostics	Informations sur les services	Configuration	Système
Éléments	Description
Région	Monde
Fournisseur	Basic
Nom du service	PPPoA routé, DHCP, NAPT
Description du service	Configuration du service de transmission par paquets PPPoA routed à l'aise d'une connexion de session permanente.

• Cliquez sur l'onglet Système pour afficher les principales données systèmes du SpeedTouch™ :

Diagnostics	Informations sur les services	Configuration	Système
Élément		Description
Nom du produit		SpeedTouch 545
Adresse physique		00-90-D0-02-8A-2D
Version du logiciel		4.2.1.9
Nom de la carte		ADNTA-A
Numéro de série		0333DG00Z
Code produit		35728530

Le tableau de l'onglet Système contient les données suivantes :

Le nom du produit SpeedTouch™.
- L'adresse MAC (Medium Access Control) unique de votre SpeedTouch™. Cette adresse MAC peut servir à identifier votre SpeedTouch™.
La version du logiciel SpeedTouch™.
Le nom de la carte du SpeedTouchTM.
Le nombre de série du SpeedTouch™.
Le code produit du SpeedTouch™.

Remarque Les informations ci-dessus sont également mentionnées sur l'étiquette d'identification apposée sur la partie inférieure du SpeedTouch™.

Connexions

Cliquez sur ce lien pour afficher la page Connexions.

Cette page vous permet d'établier des connexions commutées, le cas échéant :

Pour plus d'informations sur l'utilisation du tableau des connexions commutées, reportez-vous à la sous-section « 2.1.2 Utilisation des pages Web SpeedTouch™ », page 27.

Sans fil Cliquez sur ce lien pour afficher la page Sans fil SpeedTouchTM.

Remarque Si vous utilisez un SpeedTouch™ 545 sans carte de mise à niveau sans fil, cette page ne s'affiche pas.

Cette page vous permet de :

• Cliquer sur l'onglet Paramétres du point d'accès pour afficher les pages Paramétres du point d'accès :

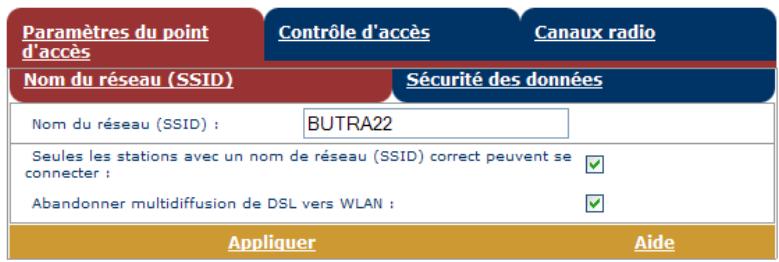

• Cliquer sur l'onglet Nom de réseau (SSID) pour afficher et/ou modifier le SSID de point d'accès SpeedTouch™ :

Par défaut, le SpeedTouch™ diffuse son SSID aux clients WLAN. Les clients WLAN qui utilisent ce SSID diffusé ou vide peuvent se connecter au WLAN SpeedTouch™.

Pour garantir la sécurité de votre connexion, il est possible de personneler ces paramètres SSID. Procedez comme suit :

1 Assurez-vous que l'option Seules les stations avec un nom de réseau (SSID) correct peuvent se connecter est sélectionnée.

Remarque Lorsque cette option est activée, le SSID n'est pas diffusé. Suivant votre client sans fil, le réseau sans fil SpeedTouch™ n'apparaître plus dans la liste des réseaux disponibles.

2 Entre z le SSID de vaue choix dans le champ Nom de reseau (SSID).
3 Cliquesur Appliqueerpour appliquer leSSID.
4 Reconfigurez votre/vos client(s) WLAN pour utiliser les paramètres modifiés.
5 Cliques sur Enregistrer tout pour enregistrer vos modifications dans la mémoire persistante.

Par défaut, le SpeedTouch™ permet les multidiffusions d'hôtes externes (c'est-à-dire d'hôtes résident sur le réseau WAN/Internet). Pour désactiver cette fonctionnalité, Sélectionnez Abandonner multidiffusion de DSL vers WAN.

• Cliquez sur l'onglet Sécurité des données pour activer / désactiver le cryptage WEP 64 bits / 128 bits :

Par défaut, le cryptage WEP est activé (à l'28 bits). Pour modifier le cryptage WEP :

1 Sélectionnez le niveau de cryptage WEP souhaité (64 bits ou 128 bits).
2 Entre la clé WEP de votrechoix.Dans le cas du :

• cryptage 64 bits

La clé WEP 40 bits doit composer 10 caractères hexadécimaux.

• cryptage 128 bits
  La clé WEP 104 bits se compose de 26 caractères hexadécimaux.

Remarque Les nombres hexadécimaux sont compris entre 0 et 9, alors que les lettres vont de A à F.

3 Cliques sur Appliqueur pour appliquer les parametes de cryptage WEP.
4 Reconfigurez votre/vos client(s) WLAN pour utiliser les paramètres modifiés.
5 Cliques sur Enregistrer tout pour enregistrer vos modifications dans la mémoire persistante.

Pour garantir le niveau de sécurité le plus élevé, vous pouvez modifier régulièrement les paramètres sans fil. Toutefois, n'utilise jamais de clés évidentes.

• Affichez la liste de contrôle d'accès actuelle. Ce tableau vous permet d'ajouter ou de supprimer manuellement des clients sans fil et de configurer les clients sans fil pour leur permettre ou non de participer à l'environnement IP sans fil SpeedTouch™.

Pour activer / désactiver le bouton Inscrire, activez / désactivez la case à cocher Utilisez le bouton Inscrire pour l'inscription :

Si le bouton Inscrire est activé, le tableau suivant s'affiche :

Lorsque vous cliquez sur ce bouton, vous déclenchez le SpeedTouch™ qui déverrouille la liste de contrôle d'accès pour une durée maximale d'une minute. Le premier nouveau client sans fil qui parvient à se connecter au SpeedTouch™ (qui présente les paramètres sans fil corrects (nom de réseau et, le cas échéant, la clé de réseau)) est ajouté au tableau, après quoi la liste de contrôle d'accès est immédiatement verrouillée.

Remarque Le SpeedTouch™ enregistre automatiquement votre configuration actuelle à la fin de l'inscription.

Si le bouton Inscrire est désactivé, le tableau suivant s'affiche :

Si l'option Nouvelle station autorisée est activée, tout client représentant les paramétres sans fil corrects (nom de réseau et, le cas échéant, clé de réseau) sera automatiquement ajouté à la liste de contrôle d'accès et sera autorisé à envoyer/recevoir des données via le point d'accès sans fil SpeedTouch™. Si l'option Nouvelle station autorisée est désactivée, vous doivent ajouter manuellement les clients sans fil et leur autorisation à la liste de contrôle d'accès.

Remarque Si le bouton Inscrite est désacté, vous ne devez PAS appuyer sur le bouton pour inscrite une station WLAN.

• Affichez la table Analyse radio :

Par défaut, le point d'accès sans fil SpeedTouch™ utilise la sélection automatique de canal radio (Auto) pour garantir des performances maximales, les vitesses de communication et les portées de radio. Pour spécifique un canal fixe, sélectionnez un numéro de canal dans la liste des canaux et cliquez sur Appliquer.

La table Analyse radio vous permet d'afficher l'ensemble des canaux radio et leurs indices respectifs.

Si vous souhaitez :

Actualiser la table, cliquez sur Actualiser:
- Mettre à jour la sélection automatique de canal du SpeedTouch™, cliquez sur Analyser:

Remarque You pouvez localiser les réseaux sans fil adjacents via le Contrôleur de site.

Pour plus d'informations, reportez-vous à la section

« Diagnostics », page 56.

Journal système

Cliquez sur ce lien pour afficher la page Journal système.

Cette page vous permet de consulter l'activité du SpeedTouch™ depuis sa mise sous tension :

Messages enregistrés dans le journal
Temps de fonctionnement système	00:00:54 (depuis la mise sous tension)
Mode d'affichage	Tous les messages enregistrés dans le journal
Arrêtier l'actualisation automatique		Aide
Temps de fonctionnement système	Contenu de message
00:00:49	CONFIGURATION saved by user (/dl/user.ini)
00:00:22	LOGIN User johndoe logged in on HTTP (from 10.0.0.1)
00:00:13	SOFTWARE No passive software found, duplicating active software
00:00:13	DHCP server up
00:00:13	DHCP Auto DHCP; no server detected on LAN, SpeedTouch server started
00:00:00	KERNEL Warm restart
Afficher tout	Afficher messages importants uniquement	Afficher messages critiques uniquement

5.2 Liens du menu Avancé

Diagnostics

Cliquez sur ce lien pour afficher la page Diagnostics.

Cette page comprend trois sections à développement :

• Développèz la section Système pour consulter les principales données systèmes :

• Développez la section LAN (réseau local) pour connaître la configuration du réseau local :

Nom du réseau (SSID) = CustDoc
Adresse physique = 00:10:c6:1b:d1:94
de l'interface = actif
Type = 802.11b
Sécurité des données = activé (128 bits)

Propriétés
+ Statistiques
Contrôleur de site

Développez ensuite la section Sans fil et la section Contrôleur de site pour permettre au point d'accès sans fil SpeedTouch™ de rechercher et de localiser les réseaux sans fil adjacents.

Remarque Si vous utilisez un SpeedTouch™ 545 sans carte de mise à niveau sans fil, la section Sans fil ne s'affiche pas.

• Développez ensuite les sections Wan, DSL et Connexions pour consulter l''état DSL actuel et afficher des informations de connexion :

Cliquez sur pour vérifier instantanément toutes les connexions SpeedTouch™ au niveau de la connectivité IP.

Installation aisé

Cliquez sur ce lien pour lancer l'Assistant d'installation aïssé SpeedTouch™.

Pour plus d'informations, reportez-vous à la section « 1.3.2 Paramètres de configuration du SpeedTouch™ pour les autres systèmes d'exploitation », page 19.

Adresses IP

Cliquez sur ce lien pour afficher la page Adresses IP.

Cette page vous permet de consulter, ajouter ou supprimer des adresses IP spécifiques pour les interfaces du SpeedTouch™ :

Table d'adresses IP
Interf.	Adresse/masque de réseau	Type	Conversion
eth0	169.254.141.11/16	Auto	aucun
eth0	192.193.195.233/24	Extra	aucun
eth0	10.0.0.138/24	User	aucun
loop	127.0.0.1/8	Auto	aucun
Cliquez sur 'Nouveau' pour creator une nouvelle entrée.
Nouveau			Aide

Lors de l'ajout d'adresses IP, toutes les routes IP essentielles sont automatiquement ajoutées à la table de routage IP SpeedTouch™. L'interface eth0 vous permet d'affector une adresse IP à l'interface Ethernet SpeedTouch™.

Routage IP

Cliquez sur ce lien pour afficher la page Routage IP.

Cette page vous permet de consulter, ajouter ou supprimer des routes IP statiques pour le routeur IP du SpeedTouch™ :

Table de routage IP
Destination	Étiquette	Passerelle	Interf.	Métrique
169.254.141.11/32	-	169.254.141.11	eth0	0
255.255.255.255/32	-	10.0.0.138	eth0	0
192.193.195.233/32	-	192.193.195.233	eth0	0
10.0.0.138/32	-	10.0.0.138	eth0	0
127.0.0.1/32	-	127.0.0.1	loop	0
10.0.0.0/24	-	10.0.0.138	eth0	0
192.193.195.0/24	-	192.193.195.233	eth0	1
169.254.0.0/16	-	169.254.141.11	eth0	0
224.0.0.0/4	-	192.193.195.233*	eth0	0
Cliquez sur 'Nouveau' pour creer une nouvelle entrée.
Nouveau			Aide

Le routage peut être utile si vous réseau local comporte des sous-réseaux.

NAPT

Cliquez sur ce lien pour afficher la page NAPT (Conversion des adresses et des portes réseau).

Cette page vous permet d'effectuer les opérations suivantes :

• Visualiser, ajouter ou supprimer des entrées NAPT statiques spécifique:

Pour ajouter des entrées NAPT statiques, procédez comme suit :

1 Cliquez sur Nouveau.
2 Spécifiez les adresses interne et externe de l'entrée, ainsi que le protocole et le port utilisés.

Remarque Si l'entrée NAPT est appliquée à une adresse IP d'homologue local allouée dynamiquement pour une connexion, spécifiez 0.0.0.0 pour l'adresse externe.

3 Cliques sur Appliqueur pour ajouter l'entrée dans la table.

Au lieu de configurer manuellement les entrées NAPT requisés, le gestionnaire NAPT permet la configuration semi-automatique des entrées NAPT SpeedTouch™ par simple sélection de l'application nécessitant ces entrées NAPT. Pour plus d'informations, reportez-vous à la section « 6 Gestionnaire NAPT du SpeedTouch™ », page 67.

• Visualiser, ajouter ou supprimer des entrées multi-NAT :

Multi-NAT est aussi communément connu en tant que Basic NAT (IETF).

Pour ajouter des entrées Multi-NAT, procédez comme suit :

1 Cliquez sur Nouveau.
2 Precisez l'adresse interne et indiquez la plage souhaitee entre crochets, par exemple, 10.0.0.[1-10]. Specifiez en outre l'adresse externe et l'interface.
3 Cliquez sur Appliquer.

Définisse un serveur par défaut :

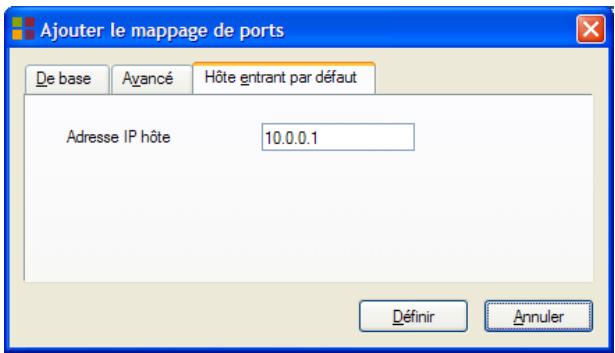

Lorsque vous spécifie une adresse IP de serveur par défaut (p. ex. 10.0.0.154 comme indiqué ci-dessus), toutes les connexions entrantes qui ne correspondent pas à uneentrée NAPT statique spécialement configurée sont redirigées vers le périphérique portant cette adresse IP. Ce paramètre, qui convient généralement à la plupart des applications serveur, rend inutille le recours à des entrées NAPT statiques spécifiques.

• Configurez I'UPnP™ :

Les trois configurations UPnP™ sont :

• Complet:

Le SpeedTouch™ est doté de la fonctionnalité UPnP™ et tous les hôtes locaux sont capables de détecter le SpeedTouch™. Tout hôte local est en mesure de créé le mappage des ports pour n'importe quel péripérisque local.

Securise:

Le SpeedTouch™ est doté de la fonctionnalité UPnP™ et tous les hôtes locaux sont capables de détecter le SpeedTouch™. Un hôte local est autorisé à effectuer le mappage des ports pour lui-même. En d'autres termes, il ne peut pas créé le mappage des ports pour d'autres périphériques locaux.

Hors tension :

Le SpeedTouch™ voit sa fonctionnalité UPnP™ désactivée et:aucun des hôtes locaux n'est plus capable de détecter le SpeedTouch™. Il est depuis lors impossible d'effectuer le mappage des ports via l'UPnP™.

DHCP

Cliquez sur ce lien pour afficher la page DHCP (Dynamic Host Configuration Protocol).

Cette page vous permet d'effectuer les opérations suivantes :

• Cliques sur l'onglet Serveur DHCP pour acceder aux pages du serveur DHCP.

• Cliquez sur l'onglet Config. serveur pour activer/désactiver le serveur (Auto)DHCP du SpeedTouch™ :

Selon l'etat du serveur DHCP, les messages de statut suivants peuvent s'afficher :

• Recherche d'un autre serveur DHCP

Lorsque le serveur DHCP et sa fonctionnalité DHCP automatique sont actifs,pendant I'analyse du réseau local sur l'interface Ethernet eth0 du SpeedTouchTM.

• Serveur DHCP arrêté

Lorsque le serveur DHCP et sa fonctionnalité DHCP automatique sont actifs et qu'un serveur DHCP simultané est détecté pendant l'analyse, provoquant ainsi l'arrêt de son propre serveur DHCP, ainsi que la création et l'activation d'un client DHCP sur l'interface Ethernet eth0 du SpeedTouch™.

• Serveur DHCP démarré

Lorsque le serveur DHCP et sa fonctionnalité DHCP automatique sont actifs et qu'aucun serveur DHCP simultané n'est détecté pendant l'analyse, provoquant ainsi le démarrage de son propre serveur DHCP sur l'interface Ethernet eth0 du SpeedTouch™.

• Serveur DHCP en cours d'exécution

Lorsque le serveur DHCP du SpeedTouch™ est activé par défaut (sans client DHCP).

• Client DHCP

Lorsque le serveur DHCP du SpeedTouch™ est désactivé par défaut et qu'un client DHCP est en cours d'exécution sur l'interface Ethernet eth0 du SpeedTouch™.

Aucun DHCP

Lorsque le serveur DHCP du SpeedTouch™ est désactivé par défaut et que l'adresse IP de l'interface Ethernet eth0 du SpeedTouch™ est affectée statiquement.

Sous Propriétés, vous pouvez sélectionner :

• Serveur DHCP

Active le serveur DHCP du SpeedTouch™. S'il n'était pas en cours d'execution, il est activé sur-le-champ.

DHCP automatique

Le SpeedTouch™ ne lance pas son serveur DHCP immédiatement mais son d'abord le réseau à la recherche d'un évientuel serveur DHCP simultané pendant quelques instants (durée définie par le délièd'expiration client en secondes). S'il déetecte un autre serveur DHCP, le SpeedTouch™ ne démarre pas son propre serveur DHCP et il créé au lieu de cela un client DHCP sur son interface Ethernet. S'il ne déetecte aucun serveur DHCP simultané, le SpeedTouch™ démarre son propre serveur DHCP.

Aucun DHCP

Déactive le serveur DHCP du SpeedTouch™. S'il était en cours d'execution, il est arrêté sur-le-champ.

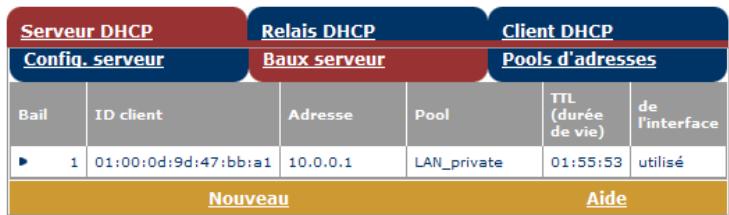

• Cliquez sur l'onglet Baux serveur pour connaître les adresses louées actuelles du serveur DHCP du SpeedTouch™.

Si nécessaire, vous pouvez également ajouter manuellement des adresses louées DHCP statiques pour des hôtes spécifique.

Pour affecter dynamiquement des adresses louées DHCP statiques, Sélectionné l'entrée et cliquez sur Verrou.

• Cliquez sur l'onglet Pools d'adresses pour afficher les propriétés du pool d'adresses louées du serveur DHCP du SpeedTouch™ :

Le serveur DHCP du SpeedTouch™ (s'il est activé) utilisera les pools d'adresses répertoriés dans cette table pour fournir des adresses IP aux clients DHCP qui le demandent. Si nécessaire, vous pouvez ajouter/ supprimer des pools d'adresses DHCP manuellement (par exemple, à des fins de relais DHCP).

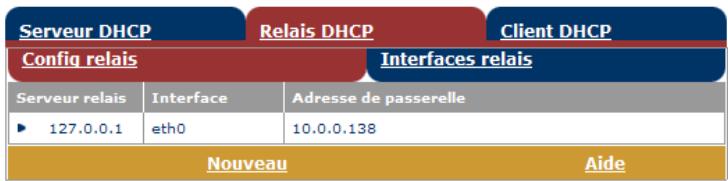

• Cliquez sur l'onglet Relais DHCP pour afficher la page Relais DHCP. L'agent de relais DHCP vous permet d'utiliser des clients DHCP et des serveurs DHCP disponibles sur différents réseaux.

• Cliquez sur l'onglet Config. relais pour connaître l'état actuel du relais DHCP du SpeedTouch™:

Vou puez également, à l'aide de cette table, ajouter manuellement des relais DHCP SpeedTouch™ pour des interfaces spécifiques, le cas échéant.

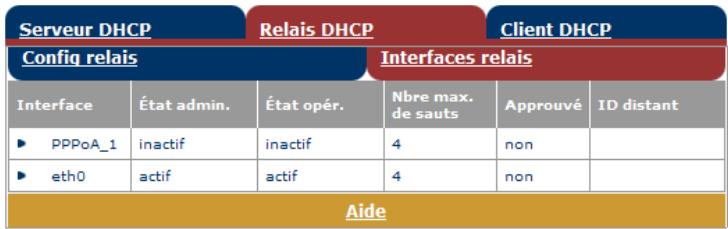

• Cliquez sur l'onglet Interfaces relatifs pour afficher les interfaces relatifs DHCP du SpeedTouch™ :

• Cliquez sur l'onglet Client DHCP pour connaître l'état actuel du client DHCP du SpeedTouch™ :

Vou puez également, à l'aide de cette table, ajouter manuellement des entrées de client DHCP SpeedTouch™ pour des interfaces spécifiques, le cas échéant.

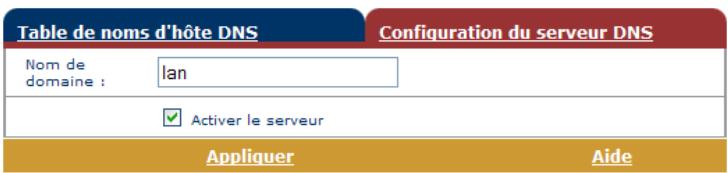

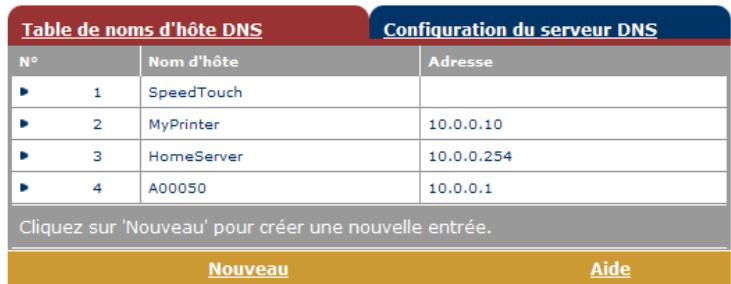

DNS Cliquez sur ce lien pour afficher la page DNS (Dynamic Name System).

Cette page vous permet d'effectuer les opérations suivantes :

• Visualiser les adresses louées des noms d'hôte du serveur DNS du SpeedTouch™ :

Voussoupiezeguallyajouteresnomsd'hotesDNSstatiquesaI'aide de cette table.

Cette opération peut s'avérer utile pour les périphériques qui ne prennant pas en charge DNS, tels qu'une imprimante. Le fait d'ajouter un nom pour votre imprimante reseau identifiée par son adresse IP vous permettra de contacter cette imprimante par son nom plutôt que par son adresse IP.

• Visualiser et/ou entraître le nom de Domaine DNS du SpeedTouch™ et activer ou désactiver le serveur DNS du SpeedTouch™ :

Remarque Les sous-domaines DNS sont pris en charge ; dsl.office.lan, par exemple.

Système

Cliquez sur ce lien pour afficher la page Configuration.

Cette page vous permet d'effectuer les opérations suivantes :

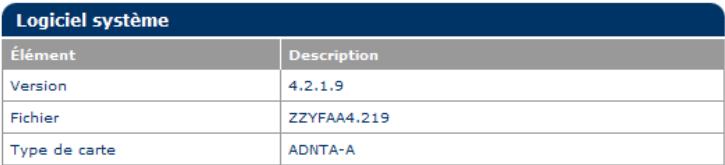

• Mettre à niveau le logiciel système du SpeedTouch™ :

Remarque: la suppression et le téléchargement du logiciel peuvent prendre quelques minutes.

Cliquez ici pour Broker la derniere version de logiciel pour toute SpeedTouch.

Pour plus d'informations sur la mise à niveau du logiciel système SpeedTouch™, reportez-vous à la section « 7.3 Mise à niveau du logiciel système du SpeedTouch™ », page 77.

• Sauvegarder la configuration actuelle du SpeedTouch™, rétablit la configuration par défaut du SpeedTouch™ ou télécharger un nouveau fichier de configuration :

• Pour sauvegarder la configuration en cours, cliquez sur Sauvegarder et suivez les instructions.

Pour rétablier les valeurs par défaut SpeedTouch™, procédez comme suit :

1 Cliquez sur Rétablier les paramètres par défaut pour charger la configuration par défaut.
2 Le SpeedTouch™ you invite à confirmer le rétablissement des paramètres par défaut. Cliquez sur Oui pour charger la configuration par défaut.
3 Le SpeedTouch™ revient alors à sa configuration par défaut.

Pour télécharger et appliquer un fichier de sauvegarde de configuration SpeedTouch™, procédez comme suit :

1 Cliquez sur Parcourir pour localiser le fichier de sauvegarde que vous souhaitez rétablier sur votre disque dur local. Sélectionnez le fichier et cliquez sur OK.
2 Cliquez sur Telecharger pour telecharger et appliquer la configuration de sauvegarde.
3 Lorsque le fichier est telécharge, le SpeedTouch™ vous demande de confirmer que vous souhaitez bien que SpeedTouch™ applique la configuration teléchargee. Cliquez sur Suivant pour sauvegarder la nouvelle configuration.

Mot de passer système

Cliquez sur ce lien pour afficher la page Mot de passse système.

Cette page vous permet de configurer un mot de passer système afin de limiter l'accès au SpeedTouch™ :

Mot de passer système
Entrez votre mot de passer (16 caract. max.):
Id utiliser :	johndoe
Mot de passer :
Retapez votre mot de passer
Applicuer	Aide

Il est vivement recommandé de définir un mot de passage système pour protégger le SpeedTouch™. Veiliez toutes à ne jamais utiliser de mot de passage évident, tel que votre nom ou votre date de naissance.

Saisissez vous ID utiliser et votre mot de passer (maximum 16 caractères) et ressaississez ce dernier dans le champ approprié. Cliquez sur Appliquer pour appliquer le mot de passer système, puis sur Enregistrer tout pour enregistrer vos modifications dans la mémoire persistante.

Remarque Tant que le mot de passerie syste n'est pas introduit, un avertissement s'affiche sur les pages Web SpeedTouchTM.

Modèles

Cliquez sur ce lien pour afficher la page Modèles.

Cette page vous permet d'effectuer les opérations suivantes :

• Afficher les modèles actuelsment enregistrés dans la mémoire SpeedTouch™. Les modèles de service repertoriés sont disponibles pour l'Assistant Installation aisée intégré :

Remarque Chaque fichier de modele exige une certaine quantite de memoire. Veiliez à limiter le nombre de fichiers de modèles au minimum nécessaire.

• Télécharger de nouveaux fichiers de modèles, par exemple à partir du CD-ROM d'installation du SpeedTouch™ (les fichiers de modèles sont identifiés par l'extension .tpl) :

En téléchargeant des fichiers de modèles, vous pouvez accroître le nombre de services répertoriés dans l'Assistant Installation aisée.

Langue

Cliquez sur ce lien pour afficher la page Langue.

Cette page vous permet de désirir la langue pour la page Web du SpeedTouch™.

Par défaut, la seule langue disponible est l'anglais.

Vous pouvez installer une autre langue dans les pages Web SpeedTouch™ en exécutant l'Assistant d'installation SpeedTouch™ à l'aide du navigateur du CD-ROM.

Selectionnez la langue désirée au début de la procédure d'installation. Au terme de la procédure d'installation, cette langue sera activée sur votre SpeedTouch™ et elle sera disponible dans les pages Web SpeedTouch™ (en plus de l'anglais).

6 Gestionnaire NAPT du SpeedTouch™

Introduction

Le gestionnaire NAPT (Conversion des adresses et des ports réseau) du SpeedTouch™ est créé pour simplifier la configuration du moteur NAPT du SpeedTouch™. Plutôt que de définir les entrées NAPT requises pour une application donnée et de les ajouter via les pages Web SpeedTouch™, le gestionnaire NAPT vous propose une sélection des applications hôtes les plus courantes pour lesquelles la configuration des entrées NAPT peut s'effectuer automatiquement.

Systèmes d'exploitation pris en charge

Le Gestionnaire NAPT est pris en charge par les systèmes d'exploitation Microsoft Windows suivants :

MS Windows 98
MS Windows 98SE
MS Windows ME
MS Windows NT4.0 SP6
MS Windows 2000
MS Windows XP

Utilisation du Gestionnaire NAPT du SpeedTouchTM

La procédure du Gestionnaire NAT du SpeedTouch™ comporte deux étapes :

Détction du SpeedTouch™
- Configuration du SpeedTouch™

Détction du SpeedTouch™

Procedez comme suit :

1 Insérez le CD-ROM d'installation du SpeedTouch™ dans le lecteur de CD-ROM de votre ordinateur. Le navigateur du CD-ROM de SpeedTouch™ démarre automatiquement.

Remarque Si le navigateur du CD-ROM du SpeedTouch™ ne s'affiche pas automatiquement, cliquez sur Exécuter dans le menu Démarrer et saississez le chemin suivant : D:\Menu.exe, où D correspond à la dette d'unité de votre lecteur de CD-ROM.

2 La fenêtre Sélectionner la langue vous invite àCHOISIR une langue :

Selectionnez votre langue et cliquez sur OK.

3 Le menu du navigateur du CD-ROM du SpeedTouch™ s'affiche :

Cliquez sur Configuration.

4 La fenêtre illustrée ci-dessous s'affiche :

Cliquez sur Configurer les paramètres NAPT.

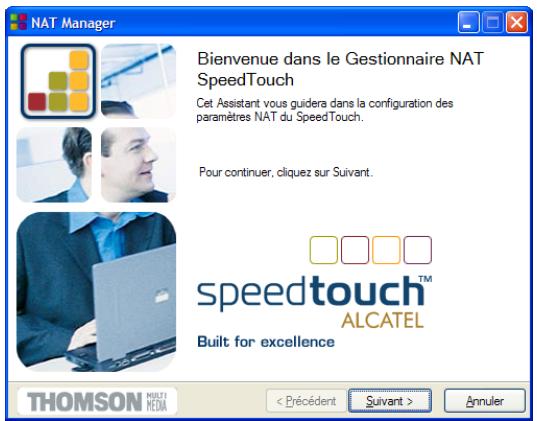

5 La fenêtre Gestionnaire NAPT s'affiche :

Cliquez sur Suivant.

6 La fenêtre Contrat de licence logicielle s'affiche :

Voudevas obligatoirement accepter les termes du contrat avant de poursuivre la
procedure. Cliquez sur Oui pour accepter.

Remarque Si vous avez déjà accepté ce contrat de licence dans une session précédente du Gestionnaire NAPT, cette fenêtre n'apparaît pas.

7 Le Gestionnaire NAPT recherche alors le SpeedTouch™ sur le réseau. La fenêtre suivante vous renseigne sur la progression de la recherche :

8 Le Gestionnaire NAPT doit normalement détecter votre périphérique SpeedTouch™ sur le réseau local. La fenêtre suivante apparait :

Si plusieurs péripériques sont déetectés, le système affiche la liste de ceux-ci. Dans ce cas, sélectionnez votre péripérisque SpeedTouch™ (SpeedTouch™ 545 ou SpeedTouch™ 570) et cliquez sur Suivant.

Remarque Si l'Assistant d'installation ne detecte aucun SpeedTouch™ sur le réseau, une fenêtre d'erreur s'affiche. Dans ce cas, vérifie les points suivants :

Le SpeedTouch™ est-il sous tension et entièrement initiaisé ?
- Notre ordinaire est-il correctement connecté auSpeedTouch™ ou le client WLAN est-il correctement connecté au WLAN SpeedTouch™ tel que décrit à la section « 4.1 Première connexion d'un client sans fil », page 43 ?
- Voiture ordinateur a-t-il une adresse IP valide (à savoir n'importe qu'elle adresse sauf 0.0.0.0) ?
- Aucun pare-feu ni routeur dédié n'est place entre votre ordinateur et le SpeedTouch™?
- Aucun logiciel pare-feu personnel ne s'exécute sur votre ordinateur ?
Le TCP/IP est-il installé correctement sur votre PC?

Pour relancer la détction du SpeedTouch™, cliquez sur le bouton Précédent et passez à l' étape 7 de cette procédure.

Configuration du SpeedTouch™

Procedez comme suit :

1 Dès que le Gestionnaire NAPT a déetecté votre péripérisque SpeedTouch™, vous pouvez passer à la procédure de configuration.

Remarque Il se peut que le SpeedTouch™ soit protégé par un mot de passée système. Vous doivent indiquer votre nom d'utilisateur et votre mot de passage système pour poursuivre la configuration.

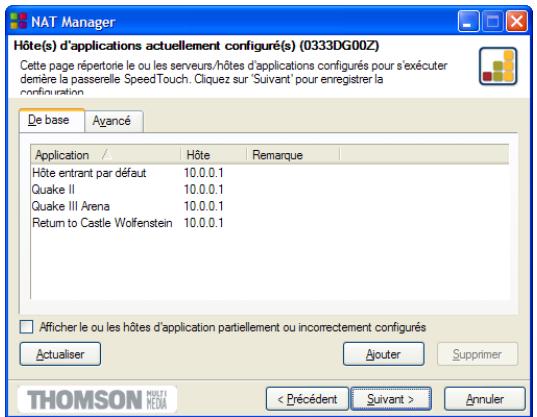

2 La page suivante reprend les hôtes d'application actuèlement configurés sur le SpeedTouch™ :

Cliquez sur Ajouter pour saisir un nouvel hote d'application.

3 La fenêtre Ajouter mappage de ports s'affiche.

Si vous souhaitez :

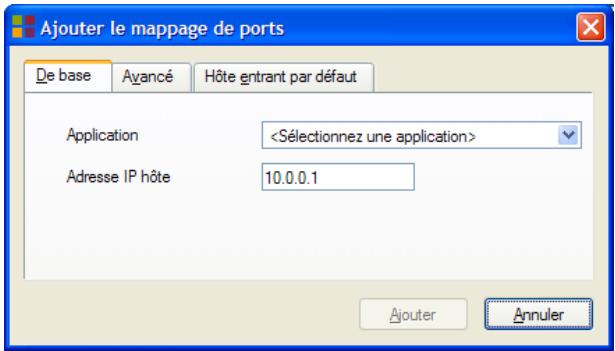

• Saisir un mappage de ports pour une application spécifique : Cliquez sur l'onglet Base. Sélectionnez une application dans la liste des applications et saisissez une adresse IP hôte.

Par défaut, l'adresse IP de l'ordinateur à partir duquel vous exécutez le gestionnaire NAPT sera l'adresse IP de l'hôte. Pour ajouter une entrée NAPT pour un autre ordinateur, vous devez modifier l'adresse IP proposée.

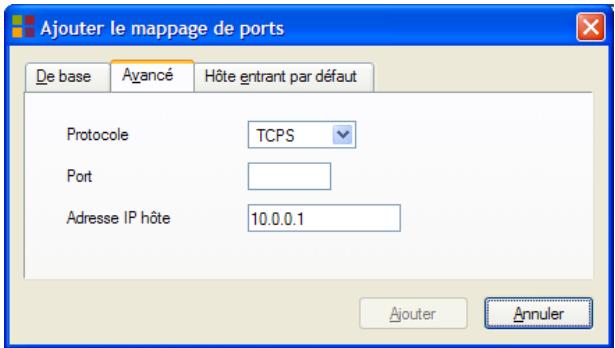

• Ajouter manuellement des entrées NAPT statiques : Cliquez sur l'onglet Avance. Sélectionnez un protocole dans la liste des protocoles et saississez un port et une adresse IP hôte dans les champs appropriés.

Par défaut, l'adresse IP de l'ordinateur à partir duquel vous exécutez le gestionnaire NAPT sera l'adresse IP de l'hôte. Pour ajouter une entrée NAPT pour un autre ordinateur, vous devez modifier l'adresse IP proposée.

• Spécifier une adresse IP de serveur par défaut : Cliquez sur l'onglet Hôte entrant par défaut. Saisissez la nouvelle adresse IP dans le champ Adresse IP hôte.

Cliquez sur Définir pour ajouter votre entrée dans la liste.

4 Si toutes les entrées requises ont été ajoutées,-cliquez sur Suivant pour saugevager les nouvelles entrées.

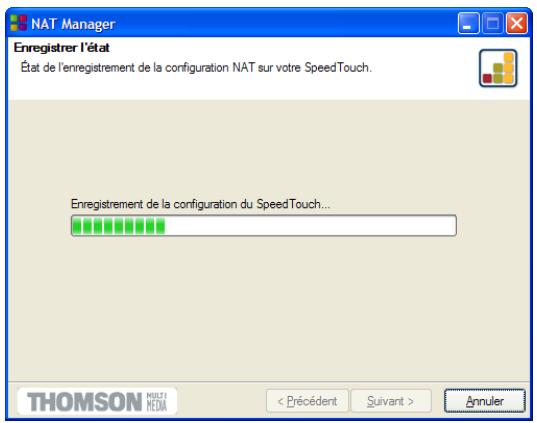

5 Le gestionnaire NAPT mettra à jour la configuration NAPT du SpeedTouch™. La fenêtre ci-dessous vous permet de suivre la progression :

6 Une fois la mise à jour de la configuration NAPT du SpeedTouch™ terminée par le gestionnaire NAPT, la fenêtre suivante s'affiche :

Cliquez sur Terminer pour fermer le gestionnaire NAPT.

Remarque Le gestionnaire NAPT vous permet de supprimer ou de modifier des mappings NAPT configurés grâce à la même méthode.

7 Support

Contenu du chapitre

Ce chapitre aborde les sujets suivants :

Rubrique	Page
Mise à niveau d'un SpeedTouch™ 545 pour le réseau sans fil	74
Utilisation du support mural	76
Mise à niveau du logiciel système du SpeedTouch™	77
Configuration par défaut du SpeedTouch™	88
UPnP™ sur les systèmes Windows XP	89
Dépannage	91

7.1 Mise à niveau d'un SpeedTouch™545 pour le réseau sans fil

Introduction

Si vous avez achetié un SpeedTouch™ 545, vous pouvezmettre à niveau vospermérique pour le réseau sans fil en installing la carte de mise à niveau sans filSpeedTouch™010.

Installation de la carte de mise à niveau sans fil

Procedez comme suit :

1 Vérifiez que le SpeedTouch™ est hors tension.
2 Utilisez un crayon pour appuyer sur le bouton situé a coto du logement :

La carte fictive est ejecte du logement.

3 Retirez la carte fictive du logement :

4 Retirez le cache de la carte fictive :

5 Replacez le cache sur la partie plastique de la carte de mise à niveau sans fil du SpeedTouchTM 010 comme indiqué ci-dessous :

6 Maintenez la carte de mise à niveau sans fil SpeedTouch™ 010 avec l'étiquette face vers le haut, puis insérez-la entièrement dans le logement :

Remarque La carte doit glisser facilement sans résistance. Dans le cas contraire, retirez-la delicatement et vérifie si le cache est correctement placé.

Votre SpeedTouch™545 est à présent prêt pour la connexion sans fil. Reportez-vous à la section « 4 Connectivité sans fil », page 41 pour connecter les clients WLAN.

7.2 Utilisation du support mural

Support mural

L'emballage comprend un support mural qui vous permet de fixer aisément le SpeedTouch™ au mur.

Avant de commencer, vérifie que l'emballage contient les éléments suivants :

Le support mural (avec adhesif Velcro)
2 vis et 2 chevilles murales

Préparation et utilisation du support mural

Procedez comme suit :

1 Marquez deux positions de troughsizontales séparées de 134 mm :

2 Percez les trouss marqués avec une mèche d'un diamètre de 6 mm à une profondeur minimale de 35 mm.
3 Insérez les chevilles dans les trouss que vous venez de forer, positionnez le support mural devant les trouss, insérez les vis dans les chevilles et serrez-les bien :

4 Retirez la protection du Velcro.
5 Placez le SpeedTouchTM sur les deux crochets :

6 Faites glisser le SpeedTouch™ en place et appuyez-le fermement contre le support pour faire adhérer le Velcro au boîtier du SpeedTouch™.

7.3 Mise à niveau du logiciel système du SpeedTouch™

Introduction

Ce chapitre vous explique commentmettre à niveau lelogiciel système du SpeedTouchTM.

Mises à jour du logiciel système (tous systèmes d'exploitation confondus)

Pour obtenir les nouveaux packages de logiciels système, vous pouvez :

• Cliquer sur le lien disponible dans le navigateur du CD-ROM de SpeedTouch™. Pour plus d'informations, reportez-vous à la section « 7.3.1 Vérification de la disponibilité d'un nouveau logiciel système via le navigateur du CD-ROM de SpeedTouch™ », page 78.
• Cliquer sur le lien disponible sur la page Web de mise à niveau SpeedTouch™. Pour plus d'informations, reportez-vous à la section « 7.3.2 Vérification de l'existence du logiciel système via les pages Web SpeedTouch™ (tous systèmes d'exploitation confondus)», page 80.
• Contacter votre administrateur réseau ou votre fournisseur d'accès.
• Visitor les pages de support SpeedTouch™ à l'adresse :

http://www.speedtouch.com

Packages de logiciels système et sécurité

Tous les packages de logiciels système du SpeedTouch™ sont signés numérique et cryptés. Les packages corrompus ou modifiés de chaque façon que ce soit ne sont pas acceptés par le SpeedTouch™.

De cette manière, le SpeedTouch™ ou son fonctionnement ne peut jamais être corrompu ou perdu.

Mises à niveau du logiciel système

Suivant le système d'exploitation de votre ordinateur, vous pouvezmettre à jour votre SpeedTouch™ via :

L'Assistant de mise à niveau du SpeedTouch™ (Microsoft Windows). Pour plus d'informations, reportez-vous à la section « 7.3.3 Mise à niveau via l'Assistant de mise à niveau du SpeedTouch™ », page 81.
- Les pages Web SpeedTouch™ (tous systèmes d'exploitation confondus). Pour plus d'informations, reportez-vous à la section « 7.3.4 Mise à niveau via les pages Web SpeedTouch™ », page 86.

Étapes préliminaires

Avant de procéder à la mise à niveau du SpeedTouch™, vérifietzousjours que :

• Toutes les personnes utilisant les services modem du SpeedTouch™ sont informées d'une éventuelle brève période d' indisponibilité.
  Le nouveau fichier de logiciel système est sauvégadé sur votre disque dur local ou un autre péripérisque de stockage.

7.3.1 Vérification de la disponibilité d'un nouveau logiciel système via le navigateur du CD-ROM de SpeedTouch™

Introduction

Si vos ordinateurs tournent sous un système d'exploitation Microsoft Windows, vous pouvez utiliser le navigateur du CD-ROM de SpeedTouch™ pour recherche le nouveau logiciel système.

Vérification de l'existence du nouveau logiciel système

Procedez comme suit :

1 Insérez le CD-ROM d'installation du SpeedTouch™ dans le lecteur de CD-ROM de votre ordinateur. Le navigateur du CD-ROM de SpeedTouch™ démarre automatiquement.

Remarque Si le navigateur du CD-ROM de SpeedTouch™ ne s'affiche pas automatiquement, cliquez sur Exécuter dans le menu Demarrer et saississez le chemin suivant : D:\Menu.exe, où D correspond à la dette d'unité de votre lecteur de CD-ROM.

2 La fenêtre Sélectionner la langue vous invite àCHOISIR une langue :

Sélectionnez votre langue et cliquez sur OK.

3 Le menu du navigateur du CD-ROM de SpeedTouch™ s'affiche :

Cliquez sur Diagnostics & Maintenance.

4 La fenêtre illustrée ci-dessous s'affiche :

Cliquez sur Vérifier l'existence de nouveaux logiciels système.

5 Notre navigateur web s'affiche et ouvre le site Web SpeedTouch™ de mise à niveau du logiciel système. Suivez les instructions pour télécharger le dernier logiciel système pour votre SpeedTouch™.

Remarque Il se peut que vous ayez besoin d'un nom d'utilisateur et d'un mot de passer pour pouvoir acceder au site Web de mise à niveau du logiciel système SpeedTouch™.

Contactez votre fournisseur d'accès pour plus d'informations.

7.3.2 Vérification de l'existence du logiciel système via les pages Web SpeedTouch™ (tous systèmes d'exploitation confondus)

Vérification de l'existence du nouveau logiciel système

Procedez comme suit :

1 Ouvrez un navigateur Web et accedez aux pages Web SpeedTouch™.
2 Ouvrez la page de mise à niveau via Avancé >Système :

3 La zone Logiciel système affiche des informations sur le logiciel système actuellement en cours d'exécution ; le lien Internet sous cette zone vous permet d'obtenir le dernier logiciel système SpeedTouchTM :

Logiciel système
Élément	Description
Version	4.2.1.5
Fichier	ZZYFAB4.215
Type de carte	ADNTA-A

Cliquez ici pour obtenir la première version de logiciel pour votre SpeedTouch.

4 Cliquez sur le lienici pour ouvrir le site Web de mise à niveau du logiciel système SpeedTouch™ et suivez les instructions pour télécharger le dernier logiciel système pour votre SpeedTouch™.

Remarque Il se peut que vous ayez besoin d'un nom d'utilisateur et d'un mot de passer pour pouvoir acceder au site Web de mise à niveau du logiciel système SpeedTouch™. Contactez votre fournisseur d'accès pour plus d'informations.

7.3.3 Mise à niveau via l'Assistant de mise à niveau du SpeedTouch™

Introduction

La procédure décrite dans cette section est valide uniquement si :

• Vous exécutez un système d'exploitation MS Windows.
• Voitre SpeedTouch™ et votre ordinateur sont connectés via un réseau cable.
• Le nouveau fichier de logiciel système est de type adnta-a_AA42xx.bin, p. ex. adnta-a_AA4215.bin.

Lors de la procédure de mise à niveau, l'Assistant sauvégarde tous les paramètres de configuration et les restaure une fois le logiciel système télécharge. Vous étés donc dispensé de la sauvégarde manuelle de la configuration du SpeedTouch™.

Procédure de mise à niveau

Procedez comme suit :

1 Insérez le CD-ROM d'installation du SpeedTouch™ dans le lecteur de CD-ROM de votre ordinateur. Le navigateur du CD-ROM de SpeedTouch™ démarre automatiquement.

Remarque Si le navigateur du CD-ROM de SpeedTouch™ ne s'affiche pas automatiquement, cliquez sur Exécuter dans le menu Demarrer et saississez le chemin suivant : D:\Menu.exe, où D correspond à la dette d'unité de votre lecteur de CD-ROM.

2 La fenêtre Sélectionner la langue vous invite àCHOISIR une langue :

Sélectionnez votre langue et cliquez sur OK.

3 Le menu du navigateur du CD-ROM de SpeedTouch™ s'affiche :

Cliquez sur Diagnostics & Maintenance.

4 La fenêtre illustrée ci-dessous s'affiche :

Cliquez sur Mettre à niveau mon SpeedTouch™.

5 La fenêtre Bienvenue dans l'Assistant de mise à niveau du SpeedTouch™ s'affiche :

Cliquez sur Suivant.

6 La fenêtre SpeedTouch™ Contrat de licence logiciel SpeedTouch™ s'affiche :

Voudevez obligatoirement accepter les termes du contrat avant de poursuivre la
procedure.Cliquez sur Oui pour accepter.

Remarque Si vous avez déjà accepté ce contrat de licence lors d'une mise à niveau précédent, cette fenêtre n'apparaît pas.

7 L'Assistant d'installation recherche alors le SpeedTouch™ sur le réseau. La fenêtre suivante vous renseigne sur la progression de la recherche :

8 L'Assistant d'installation doit normalement détecter votre périphérique SpeedTouch™ sur le réseau local. La fenêtre suivante apparait :

Si plusieurs péripériques sont déetectés, le système affiche la liste de ceux-ci. Dans ce cas, sélectionnez votre péripérisque SpeedTouch™ (SpeedTouch™ 545 ou SpeedTouch™ 570) et cliquez sur Suivant.

Remarque Si l'Assistant d'installation ne detecte aucun SpeedTouch™ sur le réseau, un message d'erreur apparait. Dans ce cas, vérifie les points suivants :

Le SpeedTouch™ est-il sous tension et entièrement initialisé ?
- Voiture ordinateur est-il correctement connecté auSpeedTouch™ ou le client WLAN est-il correctement connecté au WLAN SpeedTouch™ tel que déscrit à la section « 4.1 Première connexion d'un client sans fil », page 43 ?
- Voiture ordinateur a-t-il une adresse IP valide (à savoir n'importe qu'elle adresse sauf 0.0.0.0) ?
- Aucun pare-feu ni routeur dédié n'est place entre votre ordinateur et le SpeedTouch™?
- Aucun logiciel pare-feu personnel ne s'exécute sur votre ordinateur ?
Le TCP/IP est-il installé correctement sur votre PC?

Pour relancer la détction du SpeedTouch™, cliquez sur le bouton Précédent et passez à l' étape 7 de cette procédure.

9 La fenêtre suivante affiche la version active du logiciel système sur le SpeedTouch™, ainsi qu'une ou plusieurs versions du logiciel système disponibles sur le CD-ROM :

Sélectionnez la version de votre choix et cliquez sur Suivant pour continuer.

Remarque Si vous fournisseur de services vous a procuéré un autre disque contenant un logiciel de mise à niveau dédié, cliquez sur Disque fourni pour rechercher le fichier approprié.

En cas de déclaration d'un logiciel système, vous étes invite à confirmer votre décision avant de poursuivre.

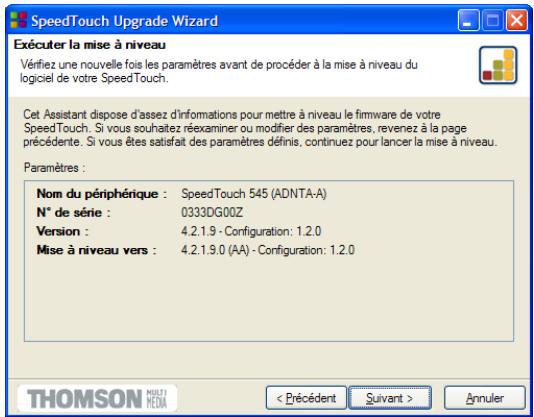

10 La fenêtre suivante vous donne un aperçu de votre sélection :

Cliquez sur Suivant pour continuer.

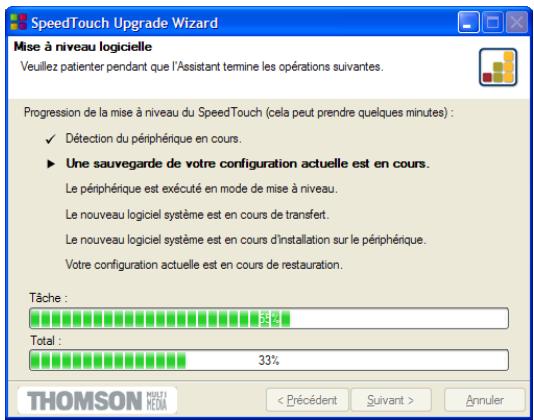

11 La fenêtre ci-dessous vous permet de suivre la progression de la mise à niveau :

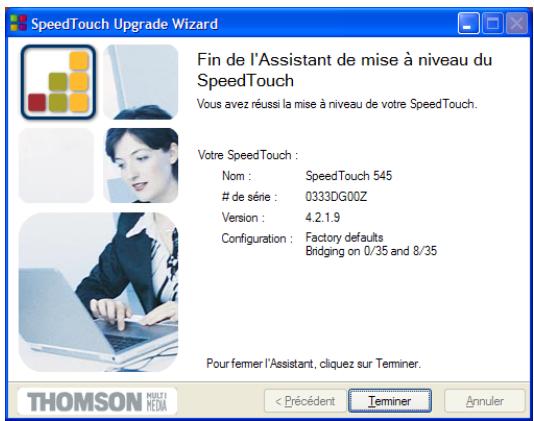

12 Une fois la mise à niveau du SpeedTouch™ terminée, une dernière fenêtre s'affiche pour vous announcer la réussite de la méthode :

Cliquez sur Terminer pour fermer l'Assistant.

7.3.4 Mise à niveau via les pages Web SpeedTouch™

Procédure de mise à niveau

Procedez comme suit :

1 Ouvrez un navigateur Web et accededez aux pages Web SpeedTouchTM.
2 Le cas échéant, cliquez sur Enregistrer tout pour sauvegarder la configuration actuelle.
3 Ouvrez la page de mise à niveau via Avancé >Système :

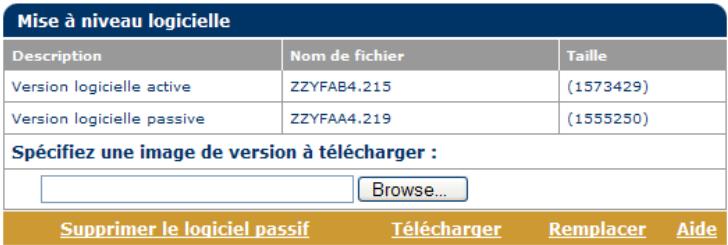

4 Cette page comprend une zone Mise a niveau logicielle :

Deux champ s'affichent :

• Le champ Version logicielle active affiche le logiciel système SpeedTouch™ actuellément en cours d'exécution.
• Le champ Version logicielle passive affiche la version du logiciel système inactif.

5 Vérifiez si le champ du nom de fichier Version logicielle passive est vide. Si ce n'est pas le cas, cliquez sur Supprimer le logiciel passif pour supprimer le logiciel système inactif du stockage permanent du SpeedTouch™.
Remarque La suppression du logiciel système passif peut prendre jusqu'à 2 minutes. Dès la fin de l'opération de suppression, les champs Version logicielle passive sont vidés.
6 Cliquez sur Parcourir pour localiser et selectionner le logiciel système de mise à niveau sur votre disque dur local. Si vous connaissiez le chemin complet du logiciel système de mise à niveau, vous pouvez l'introduire directement dans le champ de saisie à côté du bouton Parcourir.
7 Cliquez sur Télecharger: Le logiciel système de mise à niveau est alors transféré vers le SpeedTouch™.

Lorsque le téléchargement du logiciel système de mise à niveau est réalisé avec succès, son nom de fichier est affiqué comme version logicielle passive :

Téléchargement réussi du nouveau logiciel

Remarque Le téléchargement du nouveau logiciel système peut prendre plusieurs minutes.

8 Cliques sur Remplacer pour redemarrer le SpeedTouch™ et activer le logiciel système de mise à niveau que vous venez de télécharger.

Durant le redémarrage, le SpeedTouch™ inverse les logiciels système passif et actif et affiche le logiciel système que vous venez de télécharger comme la version logicière active.

Vous pouvez consulter la zone Mise à niveau logicielle pour vérifier si le remplacement est réussi :

Dépréciement d'un logiciel système

Via la procédure identique, il est également possible (meme si ce n'est pas recommandé) de rétrograder le SpeedTouch™ en téléchargeant un logiciel système plus ancien que la version actuellément en cours d'exécution.

Notez toute fois que les fonctionnalités ajoutées lors de precedentes mises à niveau peuvent être perdues, ainsi que les paramètres de mot de passée système, la connectivité de bout en bout et d'autres paramètres de configuration.

7.4 Configuration par défaut du SpeedTouch™

Restauration des paramètres par défaut

Procedez comme suit :

1 Assurez-vous que le SpeedTouch™ est sous tension.
2 Utilisez un crayon pour appuyer sur le bouton Default (Par défaut) du SpeedTouch™ jusqu'à ce que tous les voyants du panneau avant commencent à clignoter.

Bouton Default (Par défaut)

3 Relâchez le bouton.

Le SpeedTouch™ redémarre et les paramètres du fabricant sont rétablis.

Clients WLAN

Voudevez reconneter et inscrire vos clients WLAN à l'aide des paramétres WLAN du fabricant. Reportez-vous à la section « 4.1 Première connexion d'un client sans fil », page 43.

7.5 UPnP™ sur les systèmes Windows XP

Ajout du composant UPnP

Si vous utilisez Microsoft Windows XP, il est recommendé d'ajouter le composant UPnP™ à votre système.

Procedez comme suit :

1 Dans le menu Demarrer, cliquez sur Panneau de configuration.
2 La fenêtre Panneau de configuration s'affiche. Cliquez sur Ajout/Suppression de programmes.
3 La fenêtre Ajout/Suppression de programmes s'affiche. Cliquez sur Ajout/ Suppression de composants Windows.
4 L'Assistant Composants de Windows apparait :

Selectionnez Services reseau dans la liste des composants et cliquez sur Details.

5 La fenêtre Services réseau s'affiche :

Cochez la case UPnP et cliquez sur OK.

6 Cliquez sur Suivant pour lancer l'installation et suivez les instructions de l'Assistant Composants de Windows.
7 À la fin de la procédure, l'Assistant vous informe que l'installation s'est déroulée avec succès. Cliquez sur Terminer pour quitter.

Pour plus d'informations sur l'UPnP™ et sur les caractéristiques UPnP™ du SpeedTouch™, lisez les pages consacrées à ce sujet sur le site Web du SpeedTouch™ :

www.speedtouch.com

Ajout du client de contrôle et découverte de passerelle Internet

Votre système MS Windows XP est capable de rechercher et de contrôle des passerelles Internet telles que le SpeedTouch™ 545 et le SpeedTouch™ 570 sur votre réseau local. Il estès lors recommends d'ajouter le client de contrôle et découverte de passerelle Internet à votre système.

Procedez comme suit :

1 Dans le menu Demarrer, cliquez sur Panneau de configuration.
2 La fenêtre Panneau de configuration s'affiche. Cliquez sur Ajout/Suppression de programmes.
3 La fenêtre Ajout/Suppression de programmes s'affiche. Cliquez sur Ajouter/ Supprimer des composants Windows.
4 L'Assistant Composants de Windows apparait :

Selectionnez Services reseau dans la liste des composants et cliquez sur Details.

5 La fenêtre Services de mise en réseau s'affiche :

Selectionnez Client de contrôle et découverte de passerelle Internet, puis cliquez sur OK.

6 Cliquez sur Suivant pour lancer l'installation et suivez les instructions de l'Assistant Composants de Windows.
7 À la fin de la méthode, l'Assistant vous informe que l'installation a réussi. Cliquez sur Terminer pour quitter.

7.6 Dépannage

Problèmes de configuration

Si vous SpeedTouch™ est inaccessible en raison d'une mauvaise configuration, il est recommandé d'effectuer une réinitialisation matérielles aux paramètres du fabricant comme décrit à la section « 7.4 Configuration par défaut du SpeedTouch™ », page 88.

Notez toute fois que la restauration des paramètres du fabricant du SpeedTouch™ annule toutes les modifications apportées à la configuration.

Dr SpeedTouch™

Dr SpeedTouch™ you permit de tester la connectivité de votre ordinateur et du SpeedTouch™ à l'aide de son Assistant de diagnostic. La fonctionnalité de dépannage du SpeedTouch™ vous signale ce qui pose problème au niveau de votre connexion.

Pour plus d'informations sur Dr SpeedTouch™, reportez-vous à la section « 3 Dr SpeedTouch™ », page 37.

Tableau de dépannage

Le tableau suivant peut vous aider à déterminer la nature du problème et vous propose des solutions possibles :

Problème	Solution
Le SpeedTouchTM ne fonctionne pas. (aucunvoyant ne s'allume)	Vérifiez que le SpeedTouchTM est branché sur une prise électrique.
	Vérifiez que l'alimentation utilisée convient à votre SpeedTouchTM.
	Vérifiez que l'interrupteur d'alimentation du SpeedTouchTM est sur la position ON.
Un client sans fil ne peut participer à l'environnement réseau sans fil du SpeedTouchTM.	Si l'inscription est activée, vous devez appuyer sur le bouton « Inscrire » pour inscrite le client sans fil.
	Vérifiez que la liste de contrôle d'association du SpeedTouchTM n'est pas verrouillée et qu'elle permet)dès lors de nouvelles inscriptions de client sans fil.
	Vérifiez que l'adaptateur client sans fil et le SpeedTouchTM partagent le même sous-résseau IP.
	Si vous utilisez un SpeedTouchTM 545, vérifie que: • La carte de mise à niveau sans fil est installée comme décrit à la section « 7.1 Mise à niveau d'un SpeedTouchTM 545 pour le réseau sans fil », page 74. • La carte de mise à niveau sans fil est cette qui convient.
Pas de connectivité sans fil.	Vérifiez que l'adaptateur client sans fil et le SpeedTouchTM sont autorisés à se connecter via des canaux sans fil tels que définis pour le domaine de contrôle local.
	Assurez-vous que le client WLAN est configuré pour les paramètres sans fil corrects (SSID, WEP).
	Le SpeedTouchTM utilise le cryptage WEP 128 bits, mais le client WLAN ne prend en charge que le cryptage 64 bits.
Faible connectivité sans fil ou portée.	Choisissez la sélection automatique de canal ou veiliez à selectionner un canal DSSS qui n'interférera pas avec d'autres canaux radio.
	Vérifiez l'emplacement du SpeedTouchTM dans le bâtiment.
	Assurez-vous que l'adaptateur client WLAN et le SpeedTouchTM sont autorisés à se connecter via des canaux sans fil tels que définis pour le domaine de contrôle local.
Le voyant LAN ne s'allume pas. Levoyant d'intégrité/activité de liaison d'un port Ethernet ne s'allume pas.	Assurez-vous que les cables LAN sont bien connectés au port 10/100Base-T.
	Assurez-vous que le type de cable utilisé est ajusté à votre équipement Ethernet.
	Vérifiez que le port Ethernet de l'ordinateur est bien configuré en mode deNEGociation automatique.
Faible niveau de performance du SpeedTouchTM.	Assurez-vous que le SpeedTouchTM est installé et configuré conformément aux instructions du Guide d'installation et de l'utiliser et/ou aux instructions du fournisseur d'accès.
Le SpeedTouchTM n'est pas détecté par l'UPnP™ de MS Windows XP ou par le client de contrôle et découverte de passerelle Internet.	Vérifiez que les composants de mise en réseau UPnP™ et Client de contrôle et découverte de passerelle Internet sont ajustés à votre système MS Windows XP.
	Votre ordinateur ne prend pas en charge l'UPnP™ si vous posséez un système d'exploitation autre que MS Windows XP.
	Assurez-vous que l'UPnP™ n'est pas désactivé dans la page Web NAPT du SpeedTouchTM.
La ligne n'est pas synchronisée. Voyant DSL/WAN éteint ou clignotant.	Vérifiez que le répartiteur central ou les filtres dédiés sont correctement installés et que la bonne ligne est connectée au port de ligne de votre SpeedTouchTM.
	Assurez-vous que le service ADSL est activé au niveau de la ligne téléphonique à laquelle est connecté le SpeedTouchTM.
	Assurez-vous que la version appropriée du SpeedTouchTM est utilisée pour votre service DSL.
	Si vous disposez d'une installation ADSL/POTS (ADSL/PSTN), utilisez UNIQUÉMENT la version ADSL/POTS du SpeedTouchTM. Si vous disposez d'une installation ADSL/RNIS, utilisez UNIQUÉMENT la version ADSL/RNIS du SpeedTouchTM.
Service téléphonique traditionnel défectueux.	Vérifiez que le répartiteur central ou les filtres dédiés sont correctement installés.

www.speedtouch.com
