Type de produit	Interphone filaire pour porte d'entrée
Marque	Hager
Modèle	LCP01S
Dimensions (L x H x P)	80 x 80 x 30 mm
Poids	150 g
Matériau	ABS plastique blanc
Alimentation	12 V DC via transformateur
Consommation électrique	2,5 W en veille, 5 W en conversation
Type de communication	Audio bidirectionnel (microphone et haut-parleur intégrés)
Fonctions principales	Appel sonore, dialogue mains-libres, commande de gâche électrique
Nombre de boutons	1 bouton d'appel
Indicateurs lumineux	LED de fonctionnement et de sonnerie
Température de fonctionnement	-10°C à +50°C
Indice de protection	IP44 (résistant aux intempéries)
Installation	Encastrée ou en saillie, câblage 2 fils
Entretien et nettoyage	Nettoyer avec un chiffon doux et humide, sans produits abrasifs
Sécurité	Fonctionne en très basse tension (TBT), protection contre les surtensions
Pièces détachées et réparabilité	Pièces disponibles via le réseau Hager, réparation par professionnel
Garantie	2 ans (pièces et main-d'œuvre)
Informations générales	Compatible avec les postes intérieurs Hager série LCP

FOIRE AUX QUESTIONS - LCP01S HAGER

Comment installer le Hager LCP01S ?

L'installation se fait en encastré ou en saillie. Raccordez les deux fils à la borne 12V et au poste intérieur. Suivez le schéma de câblage fourni dans la notice.

Pourquoi l'interphone ne sonne-t-il pas ?

Vérifiez l'alimentation 12V DC et les connexions. Assurez-vous que le bouton poussoir fonctionne. Si le problème persiste, contactez un installateur.

Peut-on régler le volume de la sonnerie ?

Oui, un potentiomètre de réglage du volume est accessible à l'intérieur de l'appareil. Consultez la notice pour l'emplacement exact.

Quel est le type de câble recommandé ?

Utilisez un câble à 2 conducteurs de section 0,5 mm² minimum. La longueur maximale est de 50 mètres.

L'interphone est-il résistant à la pluie ?

Oui, il possède un indice de protection IP44 ce qui le protège des projections d'eau et de la poussière.

Comment ouvrir la porte à distance ?

Appuyez sur le bouton d'ouverture de gâche du poste intérieur. Assurez-vous que la gâche électrique est compatible et correctement câblée.

Que faire en cas de mauvaise qualité audio ?

Nettoyez le micro et le haut-parleur avec un chiffon doux. Vérifiez que rien n'obstrue les orifices. Un câblage de mauvaise qualité peut aussi dégrader le son.

Puis-je brancher plusieurs postes extérieurs ?

Non, le LCP01S est conçu pour un seul point d'appel. Pour plusieurs entrées, utilisez un module complémentaire Hager.

Où trouver le schéma de câblage détaillé ?

Le schéma se trouve dans la notice d'installation fournie avec l'appareil. Vous pouvez aussi le télécharger sur le site Hager.

Comment remplacer l'interphone en cas de panne ?

Débranchez l'alimentation, retirez l'ancien appareil et installez le nouveau en respectant le même câblage. Les pièces de rechange sont disponibles chez les revendeurs Hager.

MODE D'EMPLOI LCP01S HAGER

notice d'installation

Interphone radio

optwin®

Cette notice décrit l'installation des références suivantes :

LCP01F Kit Interphone 1 logement 1 bouton
LCP02F Kit Interphone 1 logement à code
LCP03F Kit Interphone 2 logements 2 boutons
LCP04F Kit Interphone 2 logements à code
LCP01S Kit Interphone solaire 1 logement 1 bouton
LCA01F Poste intérieur + base + bloc secteur EU
LCB01F Coffret technique
LCB01S Coffret technique alimentation solaire
MHF01X Platine de rue 2 logements translucide
MHF02X Platine de rue 2 logements à code translucide
MHF03X Platine de rue 1 logement opaque
MHF04X Platine de rue 2 logements opaque
MHF05X Platine de rue 1 logement code opaque
MHF06X Platine de rue 2 logements code opaque
MJU01X Panneau solaire 8 W
MJM27X Fixation orientable panneau solaire

Avant-propos

L'interphone vous permet d'accueillir et de filtrer les visiteurs, d'effectuer une écoute sur chaque accès et de communiquer avec un autre combiné.

Vous pouvez de plus commander à distance :

• une ou plusieurs gâches électriques,
• un ou plusieurs automatismes de portail,
• un ou plusieurs automatismes de porte de garage,
• un ou plusieurs éclairages.

A tout moment, vous pouvez visualiser l'état de ces accès ou de ces éclairages sur l'afficheur du combiné.

Vous pouvez compléter cet interphone avec un ou plusieurs postes intérieurs supplémentaires (4 maximum par touche d'appel).

Par la présente, Hager Security SAS déclare que l'équipement radioélectrique, références LCA01F, LCB01F, LCB01S, MHF01X, MHF02X, MHF03X, MHF04X, MHF05X et MHF06X sont conformes aux exigences de la directive RE-D 2014/53/EU.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet : www.hager.com

Document non contractuel soumis à modifications sans préavis.

Sommaire

1. Présentation....4
2. Description....6

2.1 L'ensemble de rue....6
2.2 Le poste intérieur .... 7

1. Outillage nécessaire....11

2. Préparation 12

4.1 Vignettes de garantie 12
4.2 Charge préalable du combiné avant la pose.... 13

1. Pose de l'ensemble de rue 16

5.1 Pose de la platine de rue 16
5.2 Pose du coffret technique 21
5.3 Raccordement 22
5.4 Alimentation du coffret technique 25

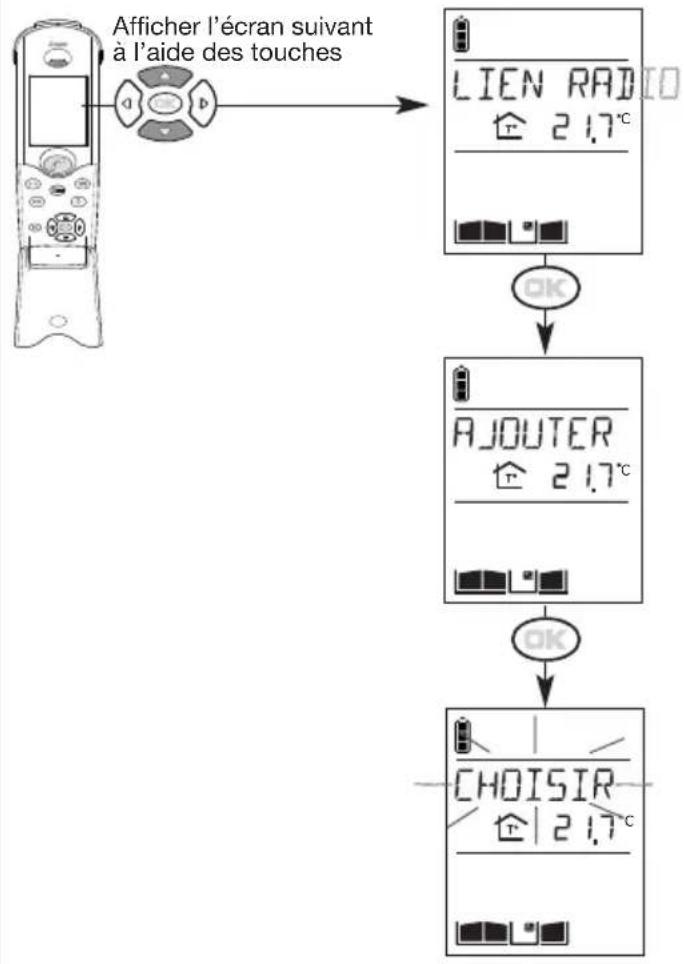

5.5 Création de lien radio entre le combiné et le coffret technique.... 30

1. Test de la portée radio.... 33

2. Pose du poste intérieur....34

7.1 Sur table....34
7.2 Fixation murale....34

1. Test de fonctionnement .... 38

8.1 Tester la communication avec chaque poste intérieur....38
8.2 Tester les commandes d'accès....39

1. Annexes......40

9.1 Principe général de création de lien radio.... 40

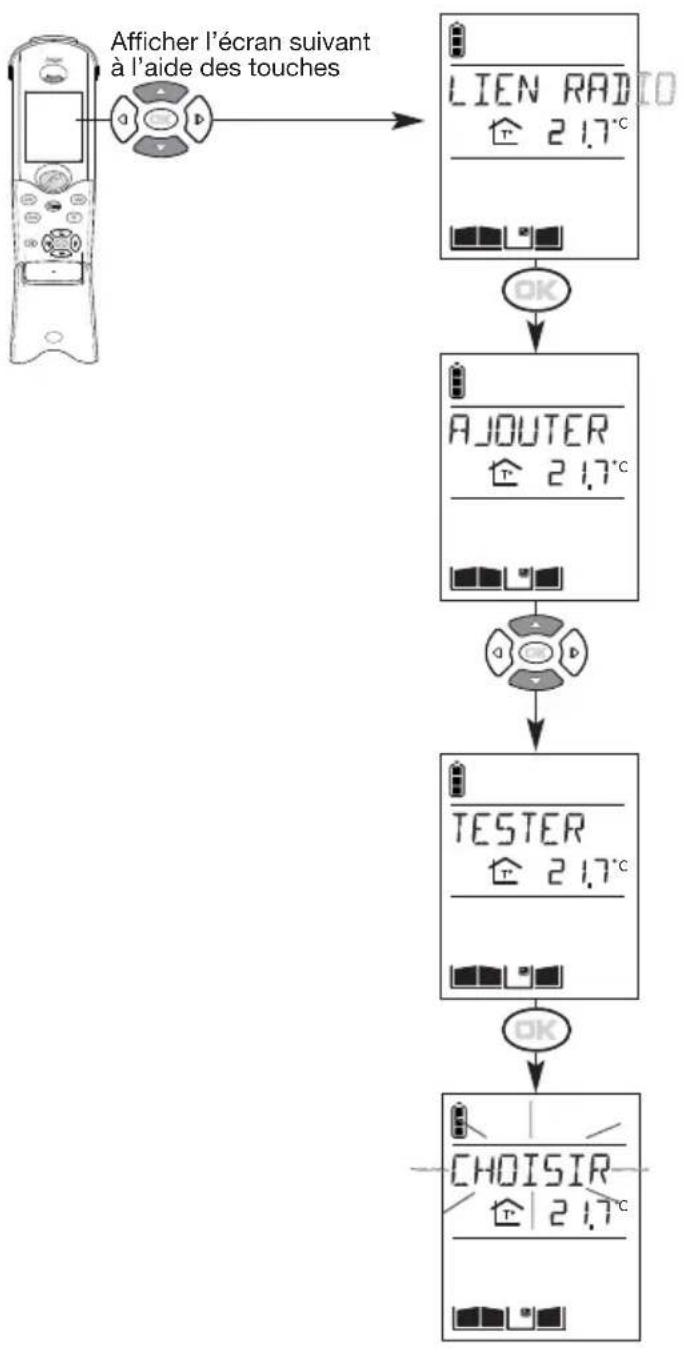

9.2 Test de lien radio 53
9.3 Suppression de lien radio et retour en programmation usine.... 55

1. Changement des piles .... 59

10.1 Du coffret technique LCB01F....59
10.2 Du coffret technique à alimentation solaire LCB01S....60
10.3 Du combiné....62

1. Questions – Réponses 63
2. Caractéristiques techniques....65
3. Gabarit pour l'inclinaison du panneau solaire 67

1. Présentation

COMPOSITION D'UN INTERPHONE
Platines de rue reliées filairement au coffret technique (côté rue)

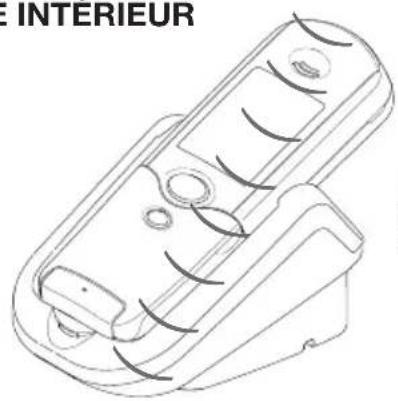

POSTE INTÉRIEUR

Les combinés peuvent communiquer entre eux (fonction communication inter combinés)

Chaque kit comprend au minimum :

• Une platine de rue installée côté rue, pour les visiteurs.

• Un coffret technique installé sur le même pilier côté jardin, assurant :

• la liaison radio avec le poste intérieur,

• l'alimentation de la platine de rue et du coffret technique,
• les raccordements d'une gâche ou d'une serrure électrique et d'une motorisation de portail. Ces produits sont reliés entre eux par un câble qui traverse ou contourne le pilier.

- Un poste intérieur (base et combiné) pour la réception d'appel et la commande à distance permettant :

• la commande de gâches ou de serrures électriques,
• la commande de motorisations de portail,
• la commande d'automatismes de porte de garage (1),
• la commande d'un éclairage (1),
• la communication avec un autre combiné (2),
• la programmation de l'interphone.

Sur la platine de rue à clavier, les commandes s'effectuent :

• à partir du code d'accès,
• après lecture d'un badge.

Identifier chaque utilisateur à l'aide d'un badge

Les platines de rue disposent en face avant d'une zone de lecture de badge permettant à chaque utilisateur de commander ses accès plus rapidement grâce à l'identification du badge.

La présentation du badge devant l'étiquette nom permet à l'utilisateur de s'affranchir de la composition du code d'accès.

La platine de rue à clavier peut gérer jusqu'à 16 badges différents. Chaque badge doit être enregistré sur la platine de rue.

Le badge est détecté dans cette zone

2. Description

2.1 L'ensemble de rue

2.1.1 Les platines de rue avec blindage

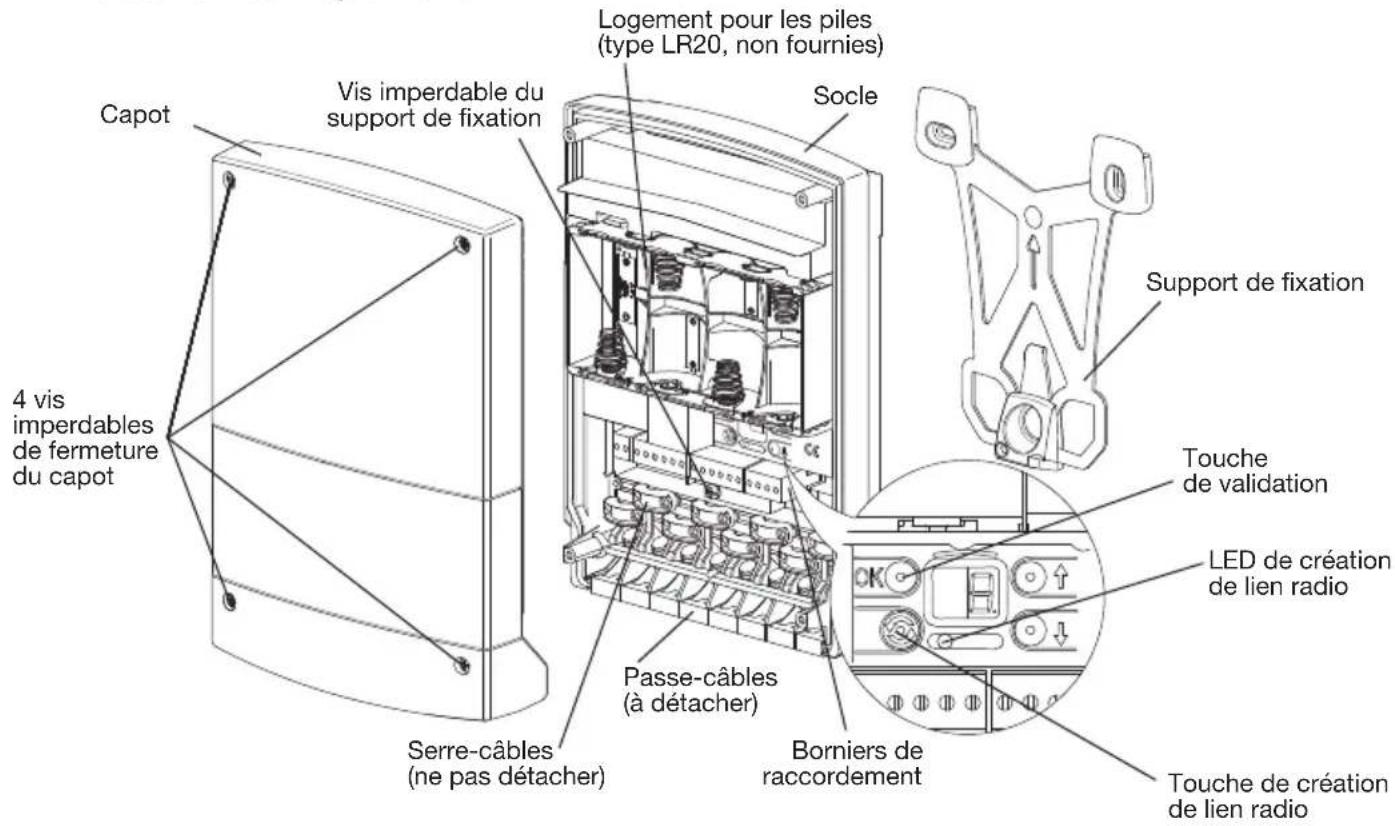

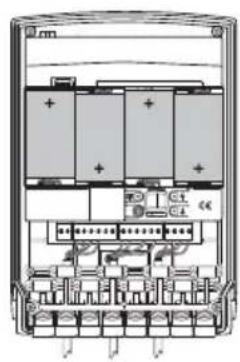

2.1.2 Le coffret technique LCB01F

ATTENTION : les passe-câbles, le serre-câbles et les vis pour le serre-câbles sont dans le sachet accessoires.

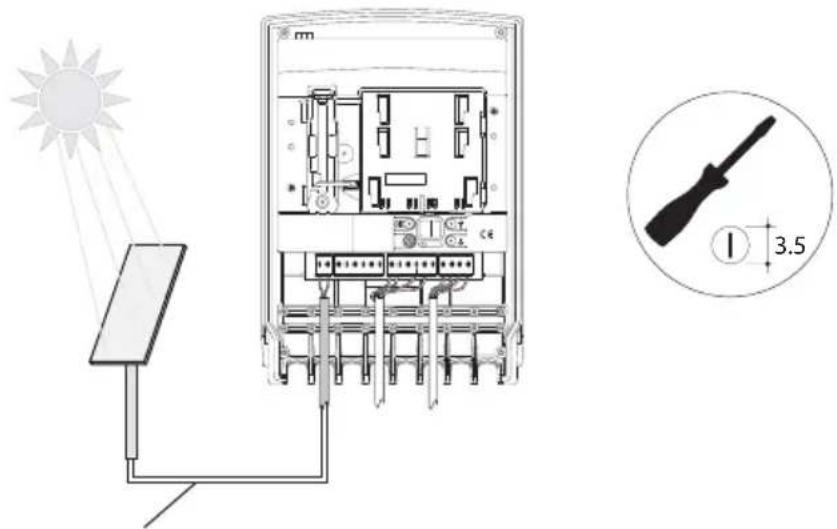

2.1.3 Le coffret technique à alimentation solaire LCB01S

ATTENTION : les passe-câbles, le serre-câbles et les vis pour le serre-câbles sont dans le sachet accessoires.

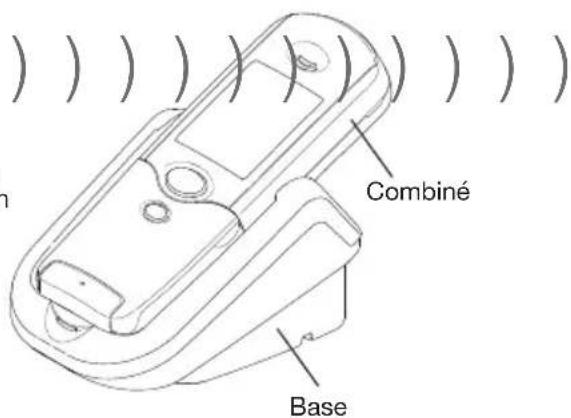

2.2 Le poste intérieur

2.2.1 La base

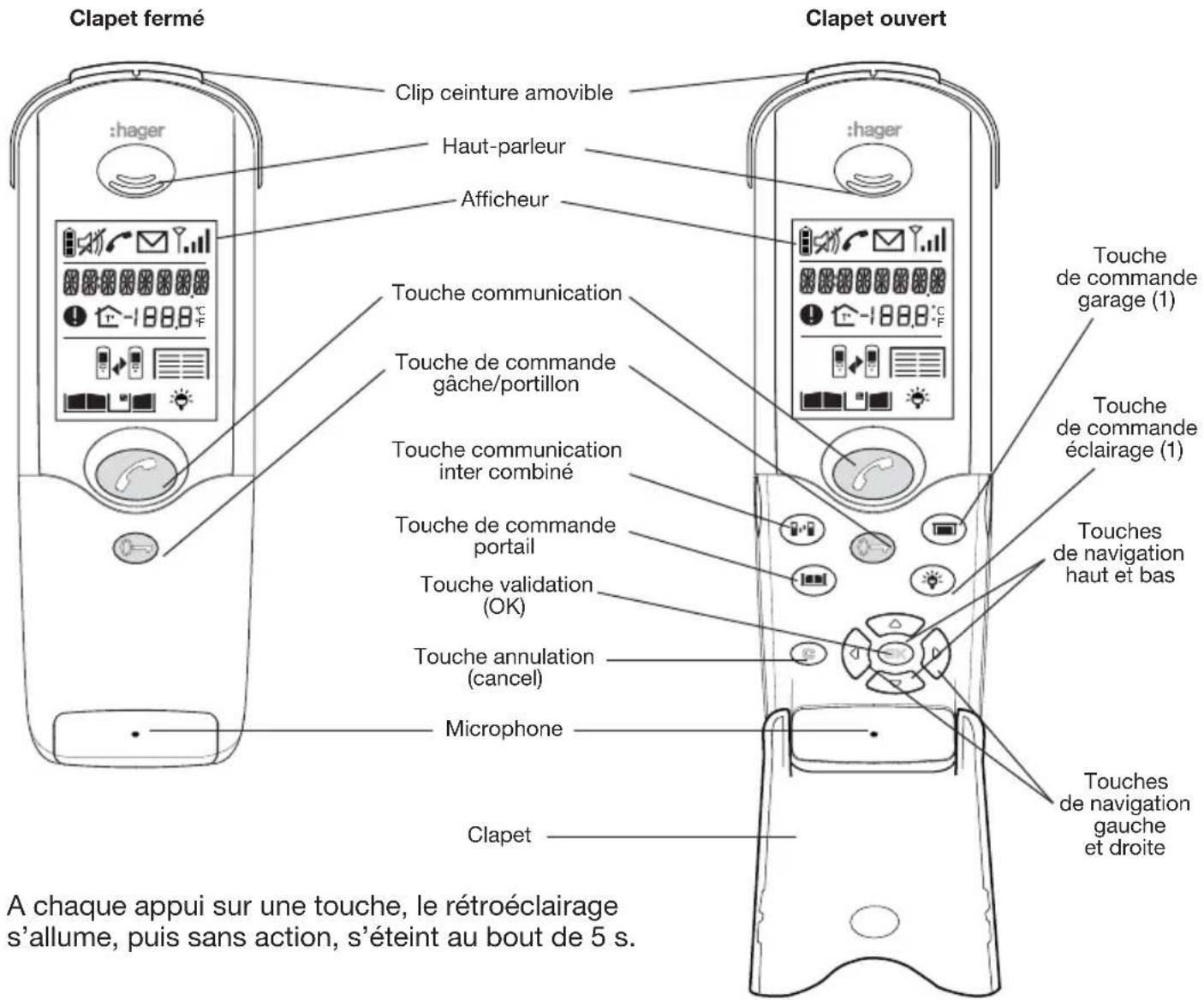

2.2.2 Le combiné

ATTENTION : pour les besoins de l'installation, il est nécessaire de mettre le(s) combiné(s) en charge sur leur base de manière à les faire démarrer.

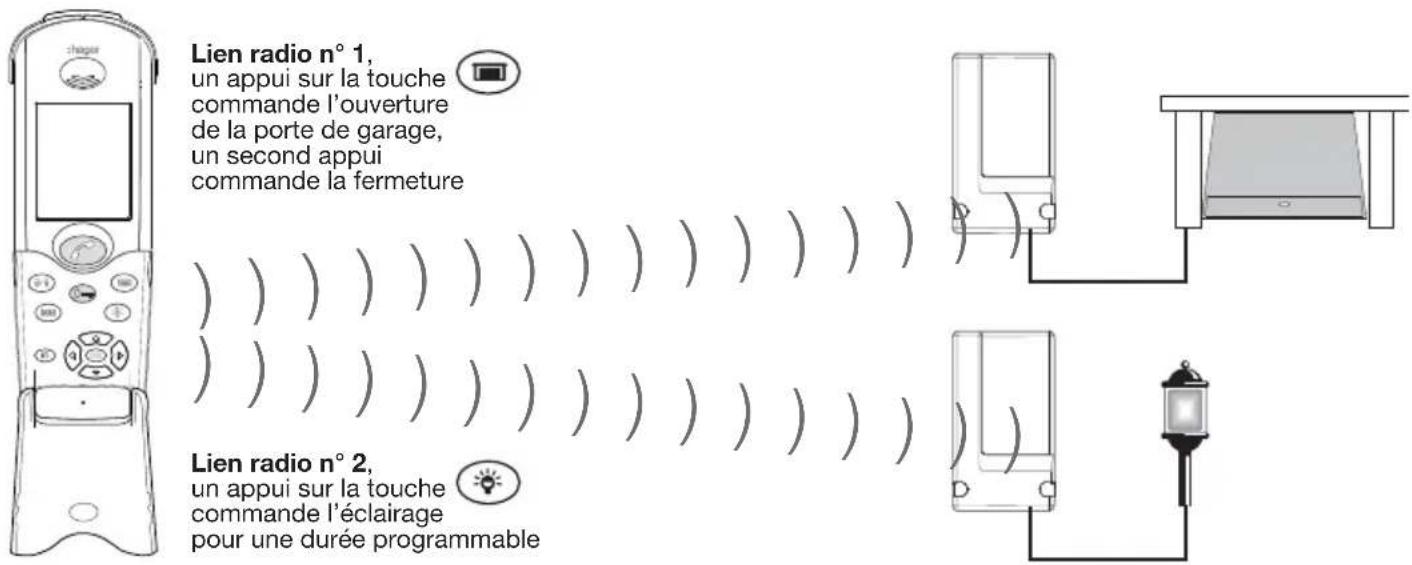

(1) Ces fonctions nécessitent l'installation d'un récepteur de commande.

Clip ceinture

Clip ceinture

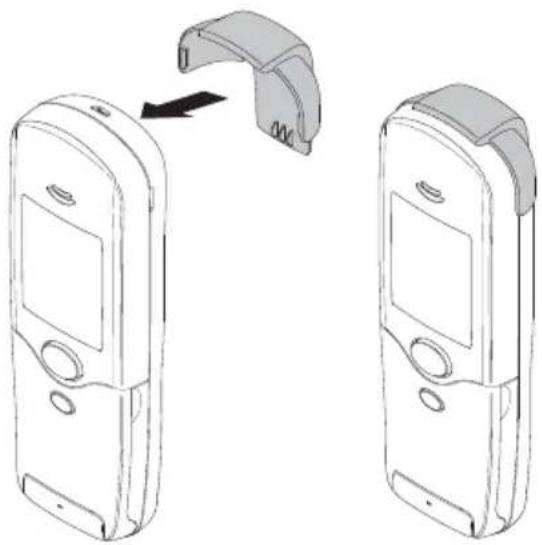

Si besoin, monter le clip ceinture sur le combiné comme ceci :

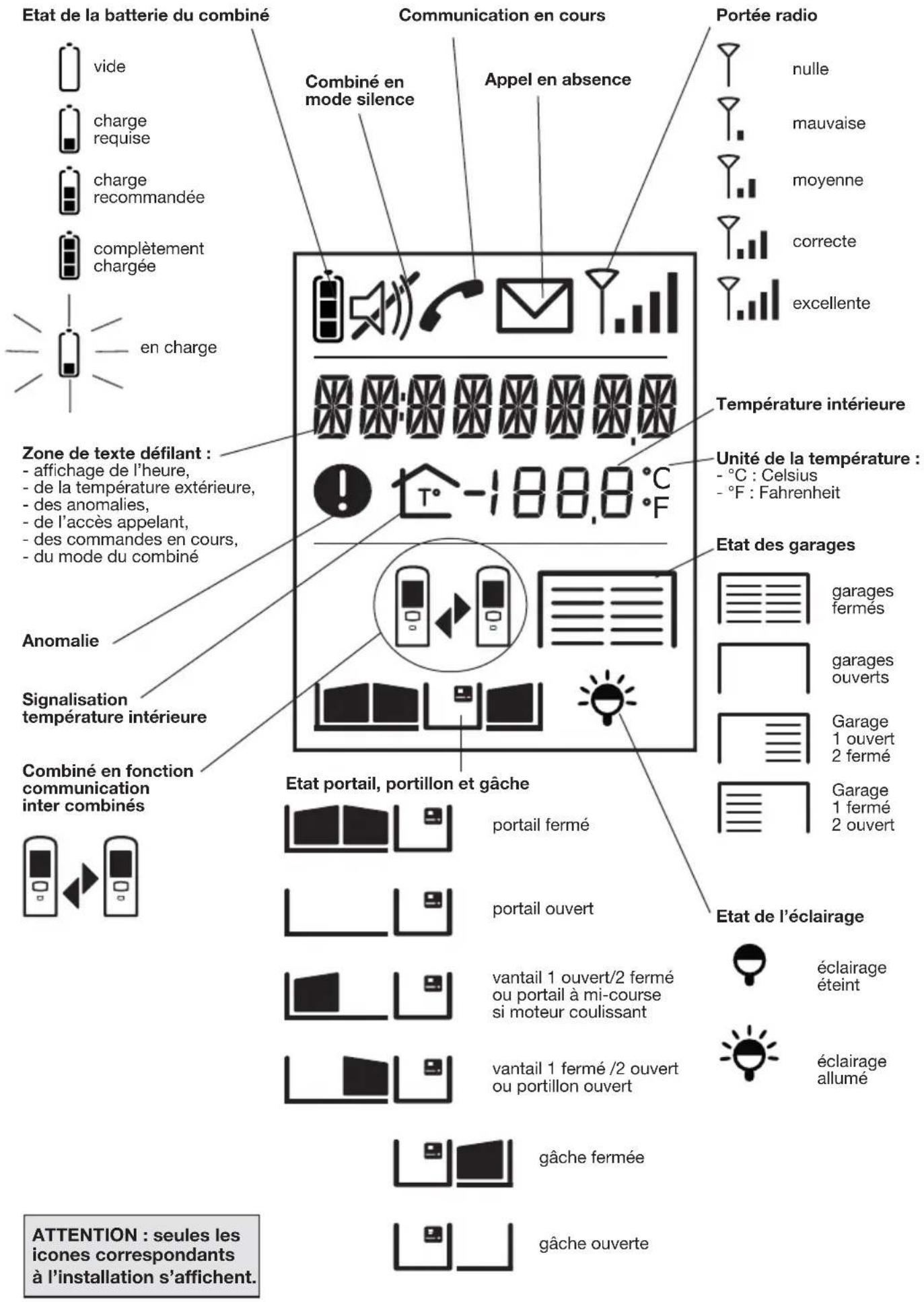

2.2.3 Description de l'afficheur

2.2.4 Afficheur du combiné en veille

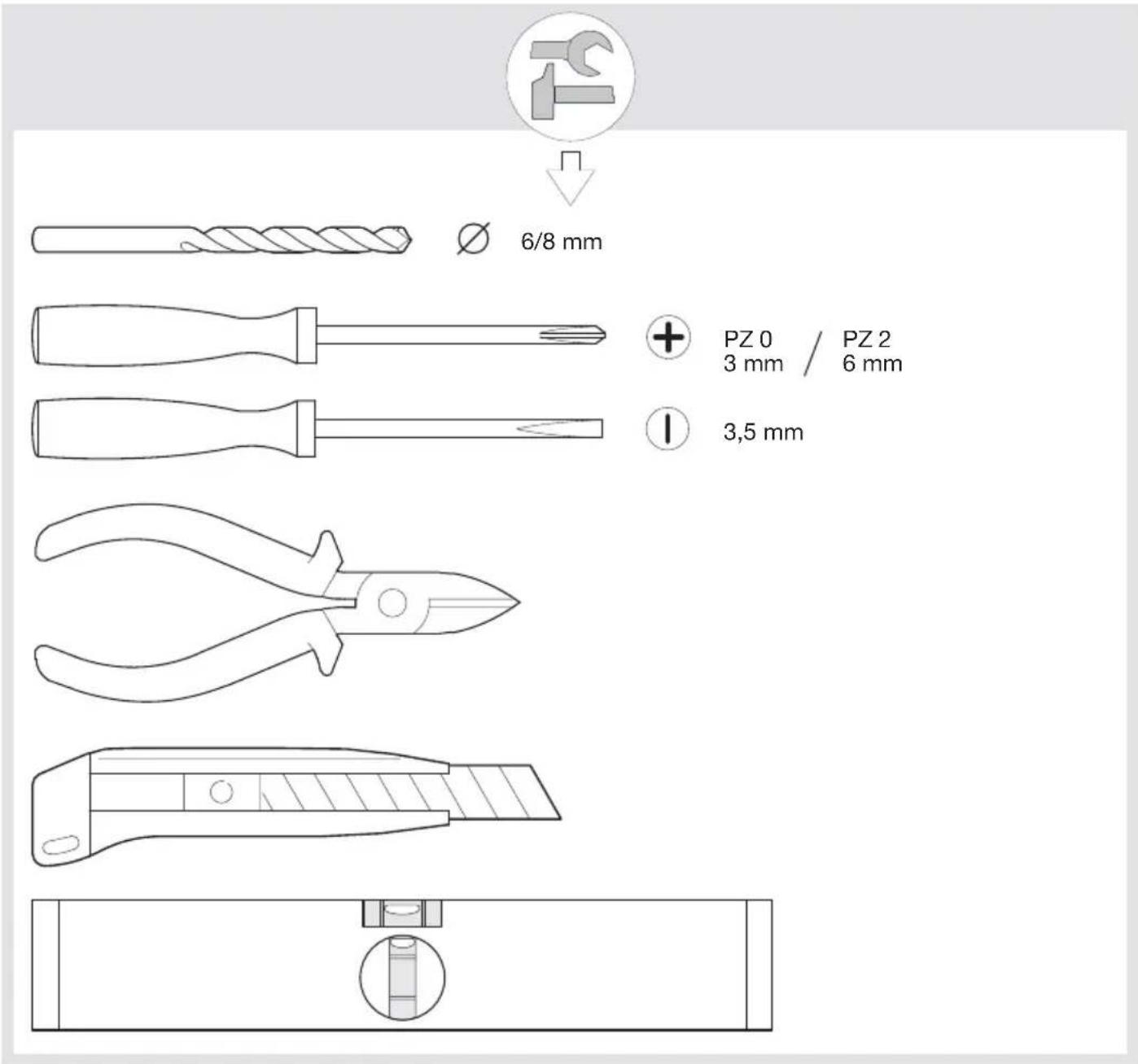

3. Outillage nécessaire

GARANTIE

Les conditions d'application de la garantie contractuelle et du S.A.V. sont décrites dans le tarif général des produits et peuvent être adressées sur simple demande.

Certains produits ou accessoires de service après vente, comme :

• les blocs alimentation secteur MHU01X ou MHU01U
  • le support poste intérieur LCH01X
  • le clip porte ceinture LCH02X
  • le clapet combiné LCH03X

(liste indicative et non exhaustive) bénéficient d'une garantie constructeur de 2 ans sans extension possible.

4. Préparation

4.1 Vignettes de garantie

Détacher les parties prédécoupées amovibles des vignettes de garantie et les coller sur la demande d'extension fournie.

Au dos de la platine Sur le combiné

Au dos du panneau solaire

Recopier le n° de série (Serial number) du type : MJU01X / A /12/14/001

APMAL - Pagar security SMS
Mnu01K
Serial Number	Mnu0106-Ar 12/14/001
Bridgassee & cell temperature		1000kVA/hr, AM 1.5, 25
Pmax		6VY
Vpm		18.87W
Ipm		0.48A
Vccr		21.74kV
Isc		0.44A
S4U		1000362

A l'intérieur du coffret technique

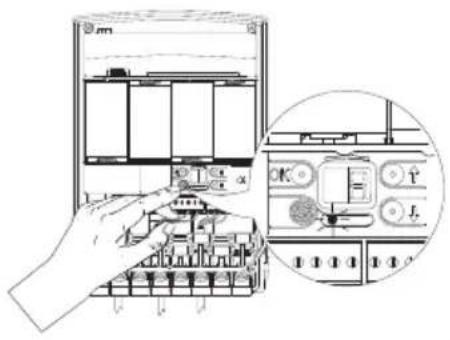

1. Dévisser les 4 vis du capot et ouvrir le coffret technique.


1. Détacher la partie prédécoupée amovible.

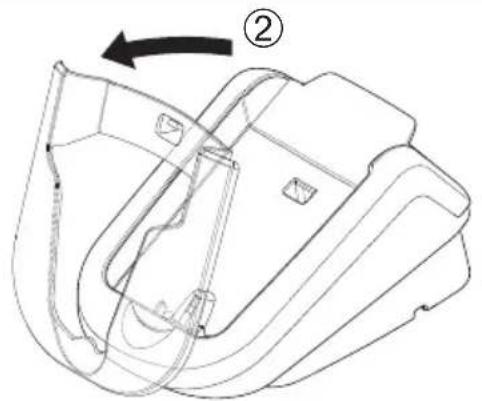

4.2 Charge préalable du combiné avant la pose

ATTENTION : pour les besoins de l'installation, il est nécessaire de mettre le(s) combiné(s) en charge sur leur base de manière à les faire démarrer.

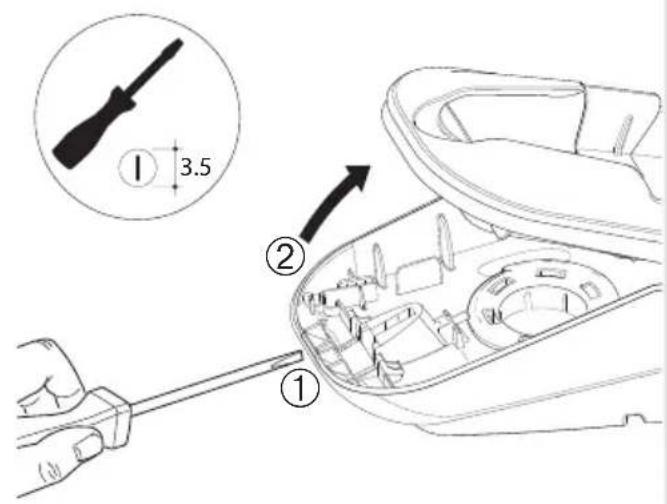

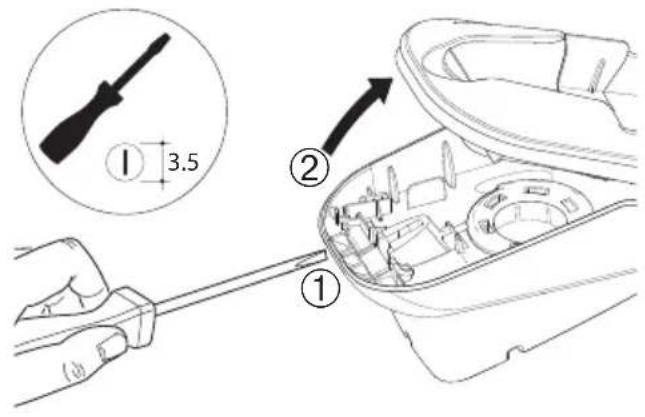

1. Ouvrir la base.

1. Retirer les 4 patins antidérapants.

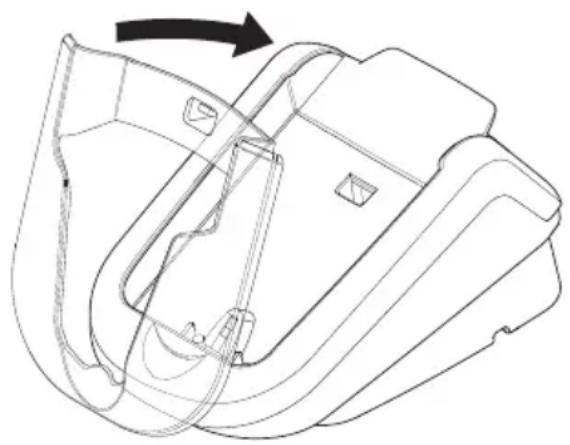

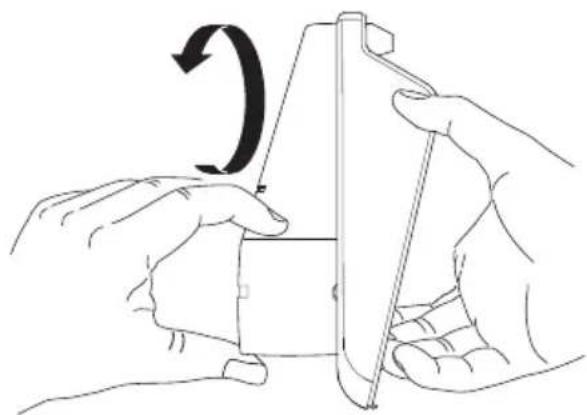

1. Faire pivoter le dos de la base en position "table".

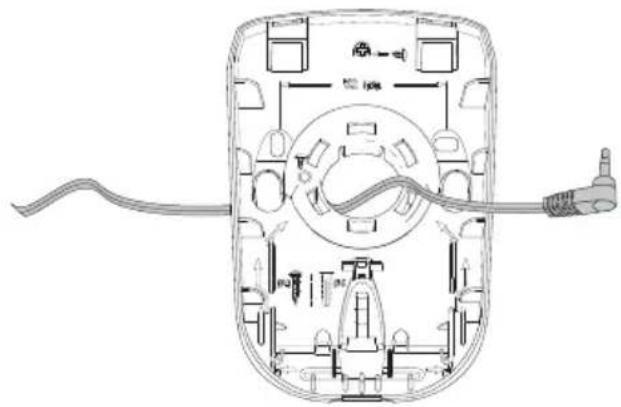

1. Faire passer le jack du bloc d'alimentation dans le trou.

ATTENTION : utiliser obligatoirement le bloc d'alimentation MHU01X fourni.

1. Connecter le jack sur la base en prenant bien soin de positionner le câble dans le passage prévu à cet effet.

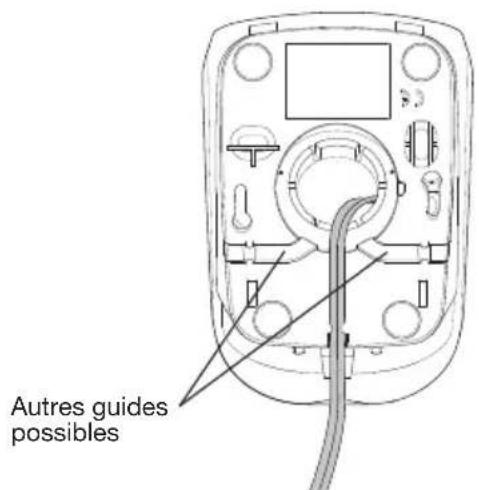

1. Passer le câble d'alimentation dans l'un des guide au dos de la base.

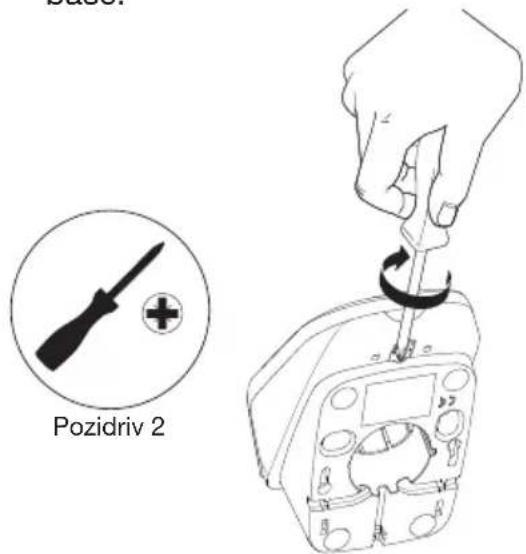

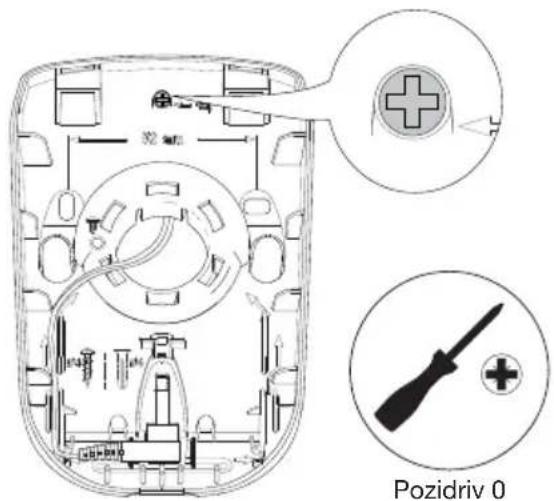

1. Dévisser la vis de blocage.

1. La revisser à cet endroit afin de bloquer la base en position "table".

1. Fermer la base.

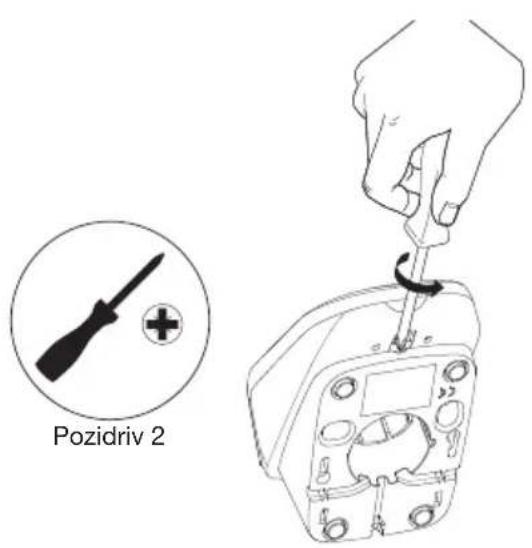

1. Visser la vis de blocage afin d'empêcher toute ouverture malencontreuse de la base.

1. Coller les 4 patins antidérapants fournis au dos de la base puis la poser sur la table.

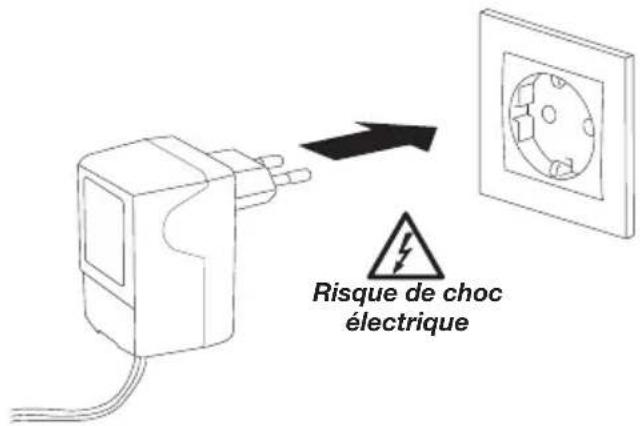

1. Raccorder le bloc d'alimentation au secteur (220 V).

ATTENTION : la prise secteur doit rester facilement accessible afin de pouvoir débrancher facilement le bloc d'alimentation.

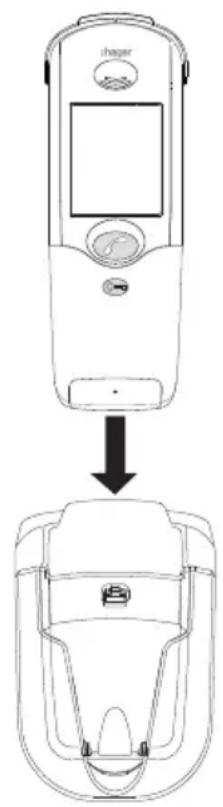

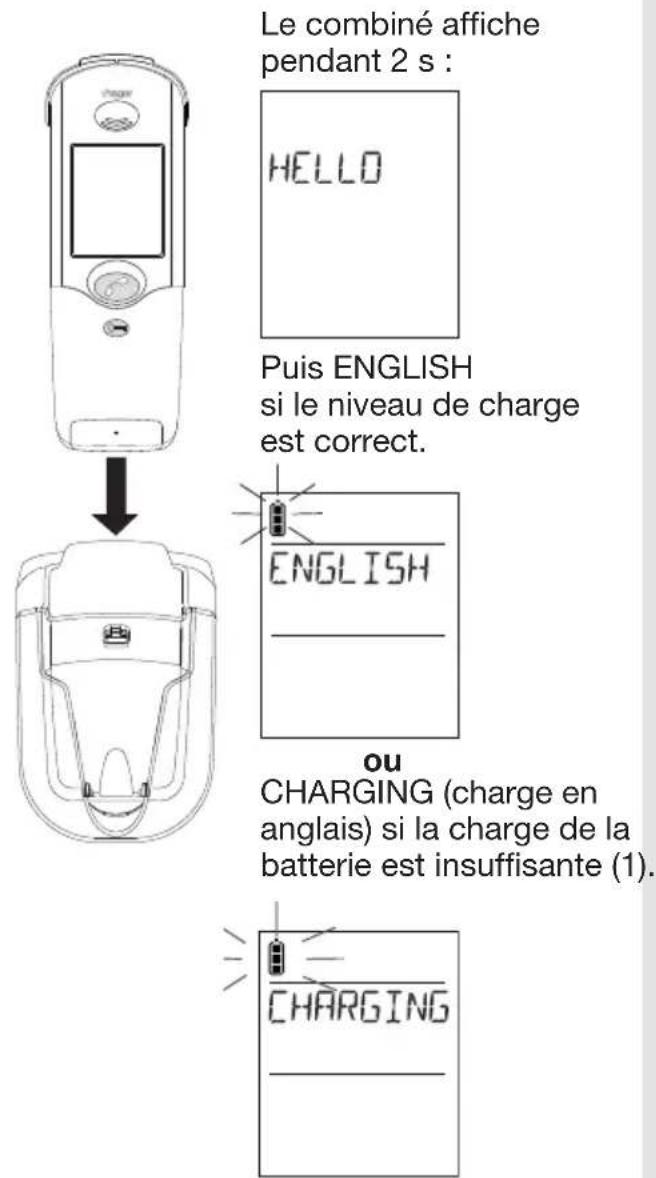

1. Poser le combiné sur la base.

Vous pouvez maintenant passer au chapitre suivant et procéder à la pose de l'interphone.

ASTUCE : pour faciliter le décroché du combiné, il est également possible d'enlever la coque transparente amovible.

(1) Pour disposer de la pleine autonomie du combiné rechargeable hors de sa base (15 jours) il est nécessaire de le laisser en charge sur son support pendant au minimum 2 jours (à noter que cette période n'exclue pas l'utilisation du produit).

5. Pose de l'ensemble de rue

5.1 Pose de la platine de rue

ATTENTION : pour des raisons d'étanchéité, ne jamais tenter d'ouvrir la platine de rue !

1. Pour facilité l'utilisation, fixer la platine à 1,20 m du sol.

1. Repérer et percer les trous de fixation de la platine de rue avec un forêt de ∅ 6 mm. Repérer également l'emplacement du trou de passage du câble à percer (∅ 8 mm min. recommandé).

Pour le montage des platines blindées, se reporter au chapitre de la page suivante. Pour le montage des platines sans blindage, se reporter aux étapes 3 à 6.

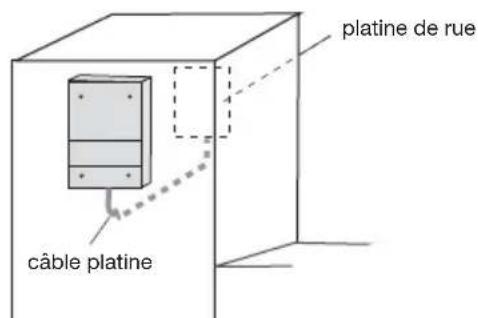

1. Si le câble contourne le pilier, percer l'un des opercules à l'aide d'une pince coupante.

1. Pousser les deux cache-vis à l'aide d'un tournevis plat.

1. Passer le câble selon l'étape 3, visser la platine de rue. Remettre les cache-vis en place.

1. Ecrire avec un crayon de papier ou avec un feutre permanent. Coller par dessus une étiquette transparente de protection.

ASTUCE : un logiciel d'impression d'étiquette (EtikPrint) est disponible sur le site internet Hager.

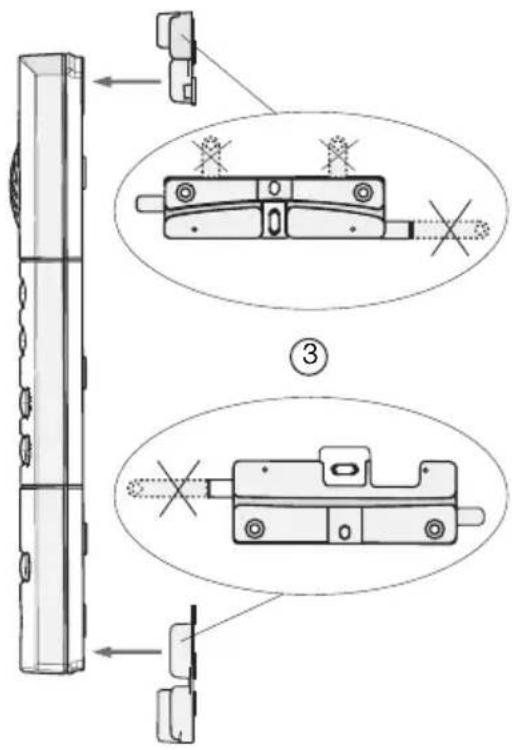

Montage des platines blindées

ATTENTION : lorsque le blindage est positionné sur la platine, il doit y avoir 1 mm de décalage (utiliser une cale par exemple) entre le pilier et le blindage.

12

5.2 Pose du coffret technique

1. Dévisser la vis de blocage du support de fixation puis le retirer.

1. En respectant les règles de pose ci-dessous, repérer les 3 points de fixation et percer le pilier avec un foret de ∅ 6 mm.

Règles de pose

Afin de faciliter l'accroche du socle sur la pièce de fixation, choisir une surface plane sur le pilier côté jardin (ou la rendre la plus plane possible), en particulier pour la partie supérieure de la pièce.

Afin de garantir une bonne portée radio :

• réserver un espace libre autour du coffret technique,
• dégager toute végétation trop dense à proximité, et veiller à l'entretenir,
• placer le coffret le plus haut possible (minimum 80 cm),
• limiter la présence d'obstacle entre l'emplacement du coffret et la maison où seront installé(s) le(s) combiné(s).

Ne pas rouler le câble de liaison à proximité ou dans le coffret, mais couper le surplus.

Eviter également de placer les produits à proximité de bardage métallique (grillage, clôture, portail métallique...) ou de sources de perturbations électro-magnétiques :

• pour le coffret technique : compteur électrique, ligne électrique haute tension, commande d'éclairage, récepteur radio...,
• pour le combiné : matériel hi-fi, vidéo, électroménager, compteur ou tableau électrique, commande d'éclairage...,

• le coffret technique doit être à plus de 3 m du poste intérieur.

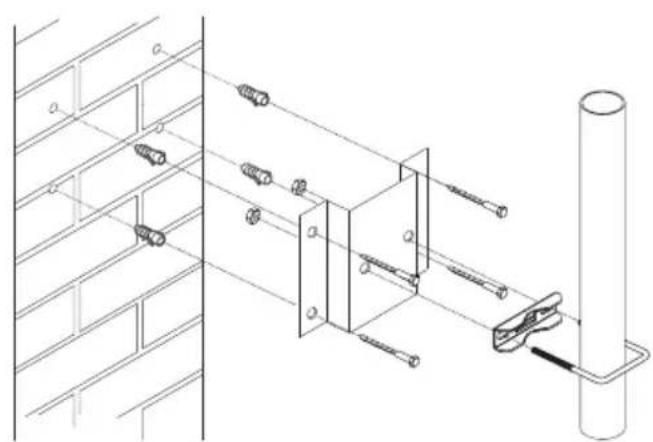

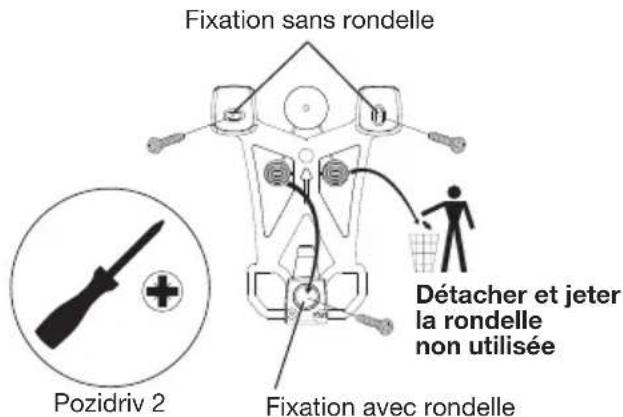

• Insérer une rondelle et fixer le bas puis le haut du support.

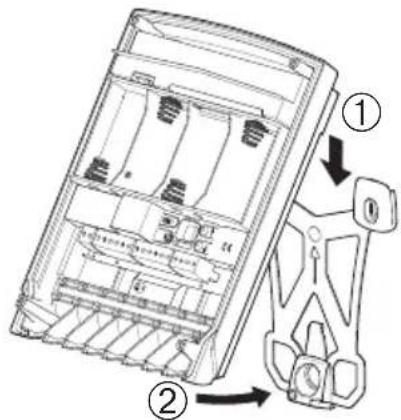

1. Accrocher le socle sur le support de fixation.

1. Bloquer le socle à l'aide de la vis de blocage.

5.3 Raccordement

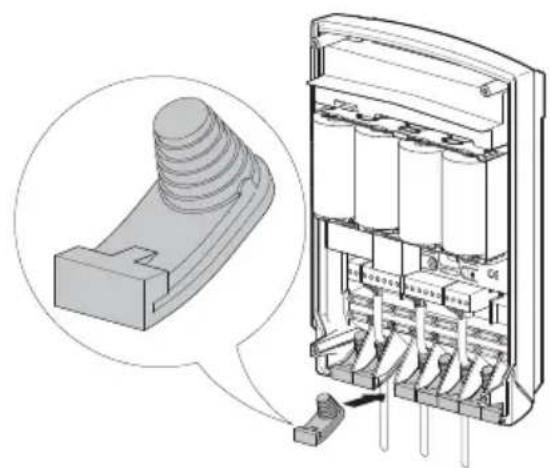

1. Pour permettre le passage des câbles (platine de rue, alimentation extérieure, motorisation...), détacher les passe-câbles et les percer au diamètre du fil à l'aide d'un tournevis cruciforme.

1. Couper les câbles à la longueur nécessaire puis les passer dans les passe-câbles. Dénuder l'extrémité des fils sur environ 1 cm.

ASTUCE :

• Pour faciliter le câblage, tous les borniers sont débrochables.
• Les raccordements sont résumés sur une étiquette présente à l'intérieur du capot du coffret technique.

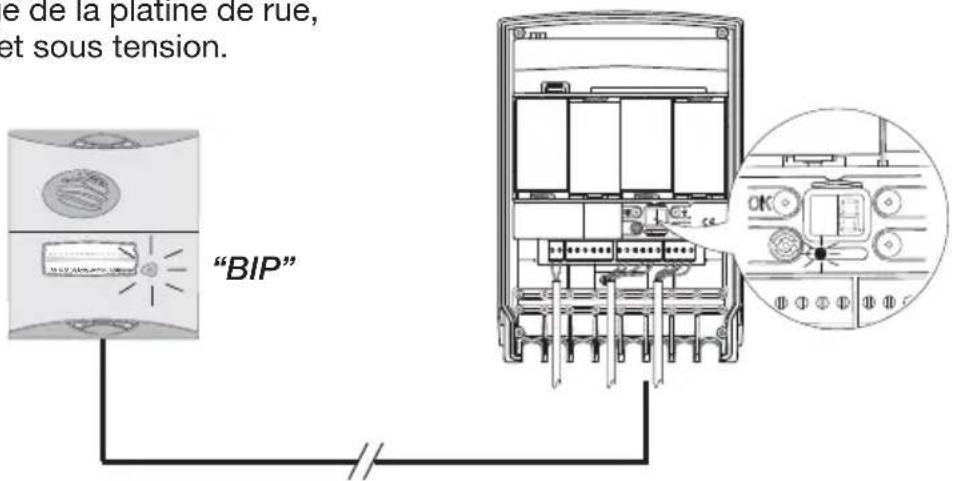

3. Raccordement de la platine de rue

Câbler les 4 fils de la platine de rue sur les borniers 15 à 18 du coffret technique.

ASTUCE : s'il est nécessaire de rallonger le câble entre la platine de rue et le coffret, conserver ou réduire la longueur du câble fournis puis effectuer les raccordements dans une boîte de dérivation en respectant les règles suivantes :

• jusqu'à 10 m (en incluant la longueur restante du câble d'origine) : pour les 4 fils, utiliser du câble de section 4 x 0,32 mm² (AWG22)
• de 10 à 15 m (en incluant la longueur restante du câble d'origine) :
• pour les fils d'alimentation (rouge et noir), utiliser du câble de section 2 x 0,75 mm(AWG18)
• pour les fils de Data (vert et jaune), utiliser une paire torsadée standard 2 x 0,16 mm(AWG25) et d'impédance Z = 124Ω.
• de 15 à 25 m (en incluant la longueur restante du câble d'origine) :
• pour les fils d'alimentation (rouge et noir), utiliser du câble de section 2 x 1,5 mm² (AWG15)
• pour les fils de Data (vert et jaune), utiliser une paire torsadée standard 2 x 0,16 mm(AWG25) et d'impédance Z = 124Ω.

4. Raccordement d'une gâche électrique

Effectuer les raccordements en respectant les sections de câbles suivantes :

• en 3 et 4 : 0,75 mm² jusqu'à 15 m / 1,5 mm² jusqu'à 30 m,
• en 5, 6, 7 et 8 : 0,22 mm² (fil de type téléphonique).

ATTENTION : pour être reconnue, la gâche doit être câblée avant la création du lien radio entre le combiné et le coffret technique.

Commande de gâche ou serrure électrique (pas besoin d'alimentation externe)

Bouton-poussoir placé côté jardin permettant de commander manuellement la gâche. Placer cette commande hors de portée et de visibilité depuis la rue (raccordement non obligatoire).

ATTENTION : pour que le retour d'information soit géré correctement, le contact de position (réf. : D8921 disponible au tarif) doit être câblé avant la mise sous tension et être en position fermé lors de la création du lien radio entre le combiné et le coffret technique. Si aucun contact n'est raccordé, le combiné affichera gâche fermée quelque soit l'état de la gâche.

Le contact de position permet d'avoir le retour d'information sur l'afficheur de l'état de la gâche :

• Lgâne fermée (contact fermé),
• Lgache ouverte (contact ouvert).

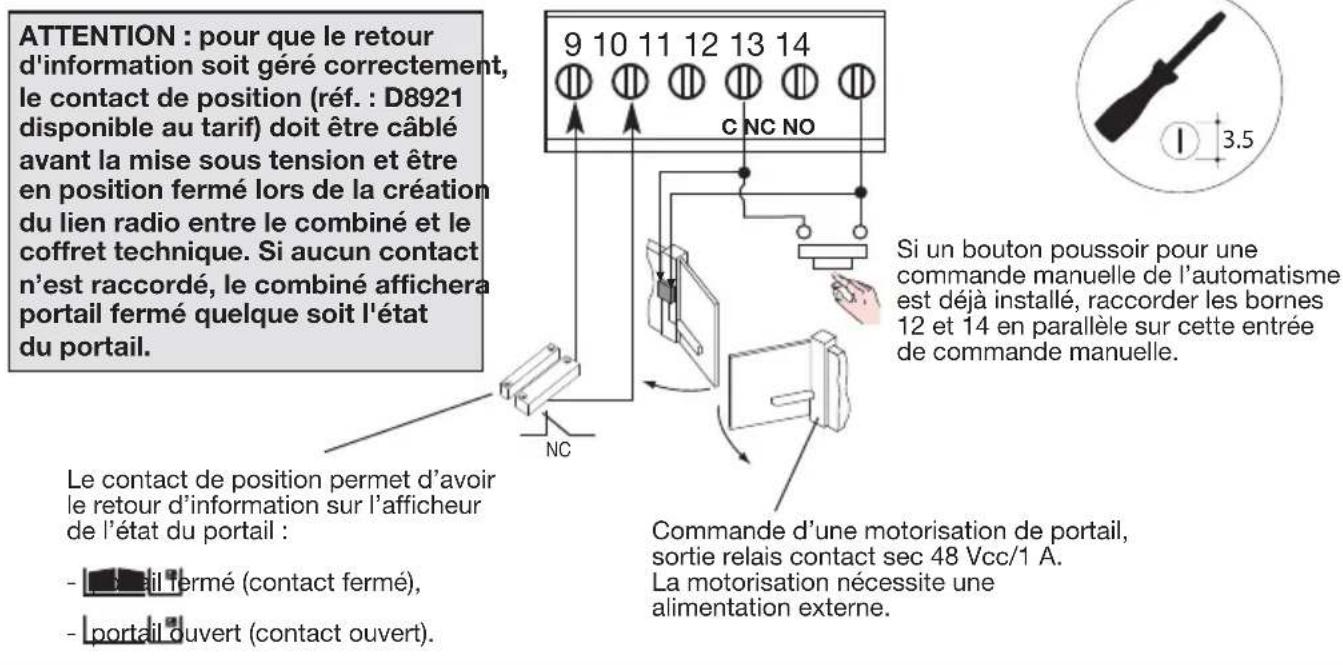

5. Raccordement d'une motorisation de portail d'une marque autre que Hager

Effectuer les raccordements en respectant une section de câble de 0,22 mm (fil de type téléphonique).

ATTENTION : pour que le retour d'information soit géré correctement, le contact de position (réf. : D8921 disponible au tarif) doit être câblé avant la mise sous tension et être en position fermé lors de la création du lien radio entre le combiné et le coffret technique. Si aucun contact n'est raccordé, le combiné affichera portail fermé quelque soit l'état du portail.

Si un bouton poussoir pour une commande manuelle de l'automatisme est déjà installé, raccorder les bornes 12 et 14 en parallèle sur cette entrée de commande manuelle.

Le contact de position permet d'avoir le retour d'information sur l'afficheur de l'état du portail :

• il fermé (contact fermé),
• L'portal ouvert (contact ouvert).

Commande d'une motorisation de portail, sortie relais contact sec 48 Vcc/1 A. La motorisation nécessite une alimentation externe.

6. Raccordement d'une motorisation de portail Hager LK7001F, LK7002F, LK7003F et LK7004F

Effectuer les raccordements en respectant une section de câble de 0,22 m ^m (fil de type téléphonique).

5.4 Alimentation du coffret technique

1.A. Coffret technique LCB01F

Deux types d'alimentation sont possibles.

- Par piles

Positionner 4 piles 1,5 V LR20 (non fournies) en respectant la polarité.

ATTENTION : pousser les piles dans leur logement pour bien assurer le contact entre le pole + de chaque pile et la partie métallique !

• Par transformateur

Brancher une alimentation entre 12 et 24 V AC ou entre 12 et 30 V DC sur les borniers 1 et 2 du coffret technique (transformateur A7901 disponible au tarif). Aucune polarité n'est à respecter sur ces borniers.

ATTENTION : le transformateur utilisé doit comporter le symbole double isolation (alimentation 230 V sans la terre) 12 V / 10 VA mini.

En option

Positionner 4 piles 1,5 V LR20 (non fournies) en respectant la polarité. Les piles sont alors utilisées en secours en cas de coupure secteur.

1.B. Coffret technique à alimentation solaire LCB01S

a. Choisir l'emplacement et l'orientation du panneau solaire.

ATTENTION

• Le panneau doit être orienté plein Sud dans l'hémisphère nord et incliné par rapport au plan horizontal de (cf. gabarit pour l'inclinaison solaire fourni à la fin de la notice) :
• 65°, Nord de la France métropolitaine,
• 60°, Sud de la France métropolitaine,
• 55°, en Corse.
• Le panneau doit être orienté câble de raccordement en haut. D'autre part, le panneau doit être placé dans un endroit exempt de tout risque d'ombrage par des arbres ou bâtiments.
• Nettoyer régulièrement la surface vitrée à l'aide de produits non abrasifs. Veiller également à ce que le champ lumineux soit toujours bien dégagé et qu'aucun obstacle ne vienne masquer la partie active des panneaux.

b. Monter le support de fixation orientable MJM27X sur le panneau solaire.

a) Dévisser légèrement les vis de blocage au niveau des plaques de fixation A.
b) Positionner le support de fixation à l'arrière du panneau solaire.
c) Visser les vis de blocage.
d) Modifier l'inclinaison du panneau solaire conformément aux instructions décrites à la fin de cette notice.
e) Bloquer le panneau solaire en serrant la vis de réglage inclinaison.

ATTENTION : le support de fixation permet une inclinaison de 0 à 180° par palier de 5°. Ce réglage s'effectue à l'aide de la vis de réglage d'inclinaison.

c. Fixer le panneau solaire :

2 cas possible

Fixation au sol

I. Fixer l'élément de fixation MJM31X au sol et assembler les poteaux 50 cm MJM28X (élément de fixation et poteaux non fournis et disponibles au catalogue).

Fixation au pilier ou au mur

III. Fixer l'élément de fixation MJM32X au mur ou au pilier et assembler les poteaux 50 cm MJM28X (élément de fixation et poteaux non fournis et disponibles au catalogue).

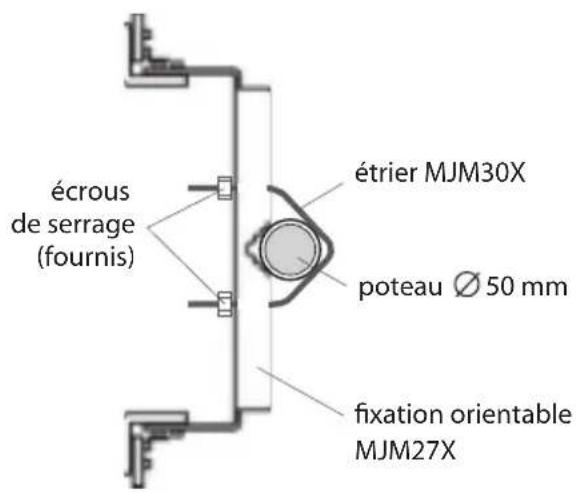

II. Monter le support de fixation orientable MJM27X sur le poteau à l'aide de l'étrier MJM30X (support fourni avec le kit LCP01S, étrier non fourni et disponible au catalogue).

IV. Monter le support de fixation orientable MJM27X sur le poteau à l'aide de l'étrier MJM30X (support fourni avec le kit LCP01S, étrier non fourni et disponible au catalogue).

d. a. Brancher un panneau solaire 12 V 8 W de puissance mini (réf. MJU01X fourni avec le kit LCP01S ou disponible au catalogue) sur les borniers 1 et 2 du coffret technique. Aucune polarité n'est à respecter sur ces borniers.

Câble préconisé non fourni

Longueur câble Section câble min Diamètre câble min AWG
< 5 m 0,33 mm	^2	0,644 mm 22
< 10 m 0,65 mm	^2	0,912 mm 19
< 20 m 1,31 mm	^2	1,291 mm 16

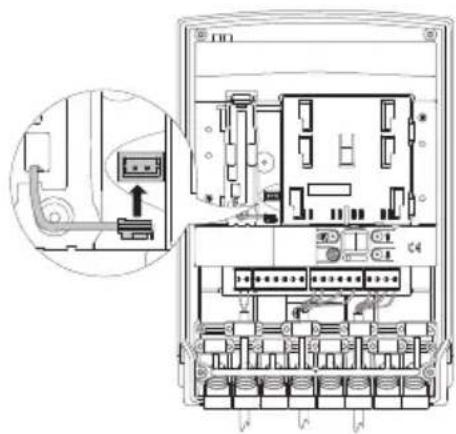

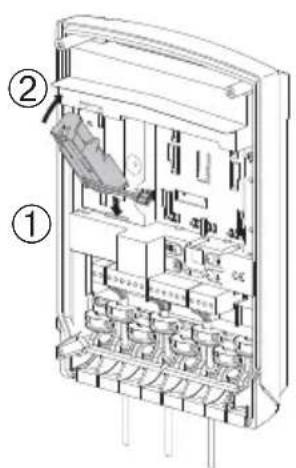

b. Brancher obligatoirement la batterie 908-21X fournie sur son connecteur.

1. A la mise sous tension, la platine de rue s'allume et bip pendant 2 s.La LED de création de lien radio s'allume également en rouge pendant 2 s.

- Si ce n'est pas le cas, vérifier :

• pour le coffret technique LCB01F, le branchement correct de vos piles ou l'alimentation extérieure du coffret,

• pour le coffret technique à alimentation solaire LCB01S :

• le branchement correct de la batterie et du panneau solaire,

• que le panneau solaire soit suffisamment illuminé.

- Si la LED de création de lien radio clignote 3 fois toutes les 5 secondes :

• retirer l'alimentation du coffret,
• vérifier le câblage de la platine de rue,
• remettre le coffret sous tension.

1. Afin de garantir l'étanchéité du coffret technique, positionner et bloquer impérativement tous les passe-câbles dans leur logement en respectant le sens de montage.

1. Bloquer les câbles raccordés à l'aide du serre-câbles et des vis fournies.

Ne pas détacher les serre-câbles.

5.5 Création de lien radio entre le combiné et le coffret technique

ATTENTION : chaque touche d'appel de la platine de rue peut être en lien radio avec un maximum de 4 combiné

1. A cette étape de la pose de l'interphone, le combiné doit afficher :

Si ce n'est pas le cas, mettre le combiné en charge (cf. chapitre Charge préalable du combiné avant la pose) jusqu'à l'affichage du message du choix de la langue.

1. Prendre le combiné, ouvrir le clapet et sélectionner la langue d'utilisation (1) à l'aide des touches

puis

Le combiné bip pendant 2 secondes.

1. Programmer l'heure (1) :

A/ régler le 1er chiffre à l'aide des touches

B/ passer au chiffre suivant à l'aide de la touche

La touche

sélectionne le caractère précédent.

C/ reprendre les étapes A et B pour régler les minutes, puis une fois l'heure désirée programmée, appuyer sur la touche.

Le combiné bip pendant 2 secondes.

1. Le combiné passe alors en mode création de lien radio et affiche :

ATTENTION : au bout de 2 minutes, le combiné sort du mode création de lien radio et affiche :

Reprogrammer à nouveau l'heure (Etape 3 de ce chapitre) puis reporter vous à la procédure décrite au chapitre "9.1.3 Cas particuliers, Création de lien radio entre un combiné et plusieurs coffrets technique ou plusieurs touches d'appel de platine de rue" pour créer le lien radio entre le coffret technique et le combiné.

1. Prendre le combiné, se placer à côté du coffret technique et réaliser la séquence page suivante :

(1) Ces paramètres sont modifiables par la suite (cf. : Notice d'utilisation/Modifier les options de fonctionnement du combiné/Modification des options d'utilisation).

Coffret technique Combiné Platine de rue

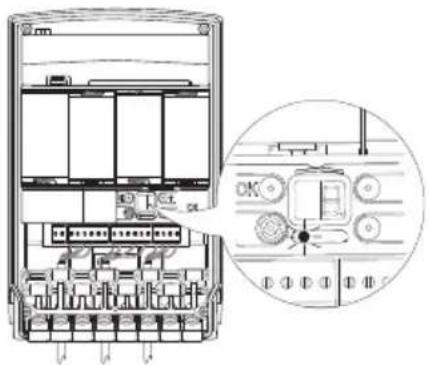

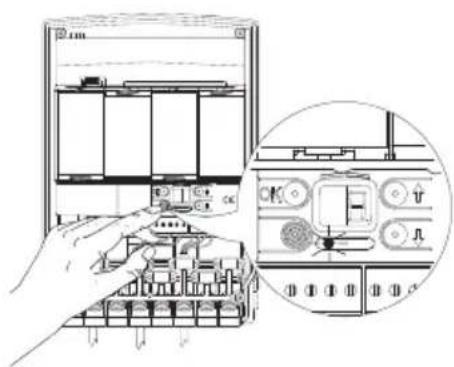

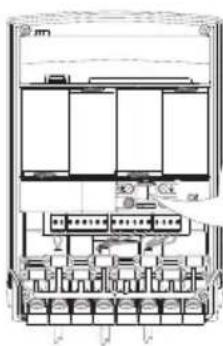

1. Passer le coffret technique en mode création de lien radio en appuyant sur la

touche

La LED de création de lien s'allume en orange

1. La LED de création de lien radio clignote en orange.

Le combiné affiche :

1. Faire un appui sur le bouton d'appel de la platine de rue qui appellera le combiné.

ATTENTION : dans le cas où vous utilisez une platine de rue translucide MHF01X ou MHF02X et un blindage 1 bouton, seule la touche du bas (TOUCHE 1) reste accessible une fois le blindage posé.

Coffret technique Combiné Platine de rue

9. Le combiné affiche :

La LED de création de lien radio s'éclaire en vert pendant 2 s.

Affichage de l'heure, de la température intérieure et extérieure, de l'état du portail, du portillon ou de la gâche (si contacts de position raccordés).

La platine de rue bip pendant 2 s.

"BIP"

La création de lien radio est terminée

En cas d'erreur, le combiné affiche :

Bip 3 fois, puis retourne automatiquement à l'écran suivant :

Reprendre alors la procédure de création de lien radio.

Reprendre l'ensemble de la procédure création de lien radio pour tous les combinés.

Fermer le coffret technique.

6. Test de la portée radio

Avant d'installer définitivement la base du combiné, assurez-vous d'une bonne portée radio entre le combiné et le ou les coffrets techniques.

1. Placez-vous à l'endroit où vous désirez installer le combiné, et appuyer brièvement sur la touche

2. Si vous disposez de plusieurs accès : sélectionner l'accès sur lequel vous voulez effectuer l'écoute à l'aide des touches

puis

1. Vous entendez ce qui se passe sur la platine de rue de l'accès sélectionné.
   Si au moins 3 barres sont affichées, la réception est correcte.
   Si ce n'est pas le cas, déplacer le combiné.

1. Appuyer sur la touche et reprendre les essais de portée radio pour chaque accès.

ATTENTION : lors des différents essais que vous allez réaliser, si les combinés ou les coffrets techniques sont trop proches, des perturbations (larsen, grésillements...) peuvent apparaître. Eloigner les différents éléments à plus de 3 mètres les uns des autres.

7. Pose du poste intérieur

7.1 Sur table

Le principe de montage est décrit au chapitre Charge préalable du combiné avant la pose.

7.2 Fixation murale

Ce chapitre décrit le passage de la position “table” (position dans laquelle doit se trouver le poste intérieur à cette étape de l’installation, cf. : Charge préalable du combiné avant la pose) à la position murale.

1. Retirer le combiné de la base.


1. ATTENTION : la coque transparente amovible doit être présente pour une fixation murale. Si ce n'est pas le cas, la reclipser.


1. Débrancher le bloc d'alimentation du secteur.


1. Dévisser la vis de blocage de la base. 5. Ouvrir la base.

1. Dévisser la vis de blocage. 7. La visser à cet endroit.

1. Faire pivoter le dos de la base en position murale.

1. Repérer les 2 points de fixation puis percer à l'aide d'un foret de ∅ 6 mm.

1. Vérifier le bon positionnement du jack du bloc d'alimentation.

1. Passer le câble d'alimentation dans l'un des guide au dos de la base.

1. Fixer la base au mur à l'aide de chevilles et de vis appropriées.

1. Fermer la base.

1. Raccorder le bloc d'alimentation au secteur (220 V).

ATTENTION : la prise secteur doit rester facilement accessible afin de pouvoir débrancher facilement le bloc d'alimentation.

1. Poser le combiné sur la base. Le combiné émet un bip.

Si besoin, l'icône clignote indiquant que le combiné est en charge.

8. Test de fonctionnement

8.1 Tester la communication avec chaque poste intérieur

1. Appuyer sur la touche d'appel de la platine de rue.

Pour confirmer la prise en compte de l'appel, la platine de rue émet une sonnerie à intervalles réguliers pendant 30 s.

ATTENTION

Si le combiné appelé est déjà :

• en communication avec une autre platine de rue ou un combiné,

• ou hors de portée radio, la platine de rue sonne occupée.

• Le combiné sonne (1) (sauf s'il est en mode silence), le rétro éclairage clignote.

• Si le combiné se trouve sur la base, le décrocher :

• si le mode décroché automatique est activé, la communication s'établie,

• sinon, appuyer sur la touche

Si le combiné est déjà hors de la base appuyer sur la touche

1. Vous pouvez dialoguer et en ouvrant le clapet, régler le volume de la communication audio à l'aide des touches.
2. A la fin de la communication, appuyer sur la touche

et/ou raccrocher le combiné sur la base (le combiné émet 3 bips s'il est correctement posé sur la base).

Sans action, la communication se coupe automatiquement au bout de 3 minutes.

Le nom de l'accès appelant (2) s'affiche.

Reprendre les essais pour l'ensemble des combinés.

(1) Sans réponse, le combiné sonne pendant 20 s (valeur d'usine) puis s'arrête. La durée de sonnerie est réglable (cf. : Programmer les options de fonctionnement du combiné). Si le combiné est posé sur sa base, la sonnerie est au niveau sonore programmé (cf. : Modifier les options de fonctionnement du combiné), si le combiné est hors base, le niveau sonore est progressif (du niveau 1 au niveau sonore programmé).
(2) Les noms des accès sont personnalisables (cf. : Modifier les options de fonctionnement de l'interphone).

8.2 Tester les commandes d'accès

ATTENTION : le test des commandes d'accès nécessite au préalable d'avoir appris un badge ou programmé un code d'accès sur la platine de rue (cf. : Notice d'utilisation/Chapitres 11.2 Modification des options des badges et 11.3 Modification des options des codes accès).

Action sur la platine de rue

1. Présenter le badge devant l'étiquette nom.

Ou composer le code d'accès (2)

1. Si une gâche est raccordée, celle-ci est déverrouillé dans les 5 secondes.

ou

Si un portail est raccordé seul (sans une gâche), l'accès portillon est déverrouillé dans les 5 secondes.

Affichage d'état sur le combiné (1)

Etat de l'accès gâche

Fermé

Ouvert

Pour des essais complémentaires (Test de l'accès portail, des fonctions écoute et communication inter combinés...) se reporter aux chapitres correspondants de la notice d'utilisation.

L'interphone est désormais fonctionnel, vous pouvez si besoin le personnaliser en vous reportant aux chapitres Modifier les options de fonctionnement de l'ensemble de rue et Modifier les options de fonctionnement du combiné de la notice d'utilisation.

9. Annexes

9.1 Principe général de création de lien radio

Une installation OPTWIN est une installation domotique dans laquelle l'ensemble des produits d'interphonie communiquent entre eux par radio.

Elle comporte différents types de produits que l'on peut classer selon leur fonction à l'instant T dans l'installation :

- Des produits “Emetteurs” : ils envoient des commandes ou des informations grâce à des actions (ex. :appui sur la touche Lumière du combiné) ou à des événement (fermeture du portail sur le coffret technique)

Un produit “Emetteurs” peut générer plusieurs commandes différentes (ex : touches Lumière ou Garage sur le combiné).

- Des produits “Récepteurs” : ils reçoivent des commandes ou des informations et actionnent les applications raccordées (éclairage, automatisme, etc.) ou réagissent en fonction de leur programmation. Ces applications ou réactions sont aussi appelés fonctions.

Un produit “Récepteurs” peut avoir plusieurs fonctions : (ex. : récepteur de commande 2 voies, flash et sonnerie sur une sirène...).

A noter que les produits peuvent être successivement des produits “Emetteurs” et des produits “Récepteurs”.

Exemples :

Le combiné est en communication audio avec la platine de rue. Le combiné est considéré comme récepteur, l'ensemble coffret technique/platine comme émetteur.

La touche Lumière du combiné pilote l'éclairage raccordé au récepteur de commande. Le combiné est considéré comme émetteur, le récepteur de commande comme récepteur.

La configuration d'une installation OPTWIN consiste :

• A créer des liens radio entre les différents produits émetteur et récepteur pour définir qui commande qui ou qui envoie des informations à qui.
• A affecter une fonction à chaque lien radio, par exemple un appui sur la touche Lumière du combiné active l'éclairage piloté par le récepteur de commande pendant 5 minutes.

La création de lien radio et l'affectation d'une fonction à ce lien s'effectue lors de la même procédure, et sont basées sur le principe suivant :

Emetteur Récepteur

1. Mise en mode création de lien radio.

2. Choix de la touche ou de l'événement associé à la fonction.

3. Validation de la procédure.

4. Mise en mode création de lien radio.

5. Choix de la fonction.

9.1.1 Le coffret technique est utilisé en émetteur

Exemples d'applications

En créant un lien radio entre un coffret technique et un récepteur de commande il est possible de réaliser des applications de ce type :

• une ouverture du portail allume l'éclairage afin de faciliter l'accès de nuit, la fermeture du portail éteint l'éclairage,
• la commande d'une gâche électrique, enclenche un éclairage de courtoisie pour une durée programmable,
• etc...
• etc...

- un appui sur la touche d'appel de la platine de rue déclenche une sonnette déportée pour une durée programmable.

Coffret technique Récepteur

1. Mise en mode création de lien radio.

Appuyer sur la touche

La LED de création de lien s'allume en orange.

1. Mise en mode création de lien radio.
2. Choix de la fonction.

Informations disponibles dans la notice du produit récepteur.

Coffret technique Récepteur

1. Choix de l'événement associé à la fonction.

A l'aide des touches et de l'afficheur du coffret.

N° Nom Commentaire de l’événement de l’événement
1 Commande du portail Cet événement apparaît lors de la commande du portail.
2 Portail fermé Cet événement apparaît lorsque le portail se ferme.Sous réserve que les fins de courses soient câblées
3 Commande de gâche Cet événement apparaît lors de la commande de la gâche.
4 Portillon fermé Cet événement apparaît lorsque le portillon se ferme.Sous réserve que les fins de courses soient câblées
5 Apparition jour (1) Cet événement apparaît lorsque le jour se lève.Utile pour arrêter un éclairage de nuit
6 Apparition nuit (1) Cet événement apparaît lorsque la nuit tombe.Utile pour activer un éclairage de nuit

ou

1. Choix de la touche associée à la fonction.

Appuyer sur la touche : portail , gâche , ou appel , de la platine de rue.

ATTENTION : l'étape 5 est inutile si choix des touches portail, gâche ou appel de la platine de rue.

(1) Evénement disponible uniquement avec une platine MHF01X ou MHF02X.

Coffret technique Récepteur

5. Validation de la procédure.

Faire un appui sur la touche OK

La LED de création de lien radio s'éclaire en vert pendant 2 s.

Sinon, reprendre la procédure du début.

La création de lien radio est terminée.

ATTENTION : en cas d'erreur, la LED de création de lien radio clignote 3 fois en rouge. Reprendre alors la procédure de création de lien radio.

9.1.2 Le combiné est utilisé en émetteur

Exemples d'applications

En créant un lien radio entre les touches du combiné et un récepteur de commande il est possible de réaliser des applications de ce type :

Combiné Récepteur

1. Mise en mode création de lien radio.

Combiné Récepteur

1. Choix de la touche associée à la fonction.

Appuyer sur la touche

puis

Sélectionner la commande parmi :

GARAGE 1

ou

LUMIERE 1

GARAGE 2

LUMIERE 2

GARAGE 3

LUMIERE 3

GARAGE 4

LUMIERE 4

À l'aide des touches

1. Mise en mode création de lien radio.

2. Choix de la fonction.

Informations disponibles dans la notice du produit récepteur.

Combiné Récepteur

5. Validation de la procédure.

Appuyer sur la touche OK

Le combiné affiche :

Affichage de l'icône garage ou lumière.

La création de lien radio est terminée

En cas d'erreur, le combiné affiche :

Bip 3 fois, puis retourne automatiquement à l'écran de veille :

Reprendre alors la procédure de création de lien radio.

9.1.3 Cas particuliers

- Création de lien radio entre un combiné et plusieurs coffrets technique ou plusieurs touches d'appel de platine de rue

Il est possible d'affecter un combiné à 4 entrées différentes. En ayant réalisé la procédure de création de lien radio entre le combiné et le coffret technique (cf. chapitre Pose de l'interphone), vous avez crée le lien radio n° 1 (combiné appris sur la touche d'appel de l'entrée 1 par exemple).

Entrée 2 Entrée 3 Entrée 4

Pour créer les liens radio n° 2, n° 3, n° 4 ou n° 5, réaliser la séquence suivante :

Coffret technique Combiné Platine de rue

1. Passer le coffret technique en mode création de lien radio en appuyant sur la touche.

La LED de création de lien s'allume en orange.

Coffret technique Combiné Platine de rue

2. Passer le combiné en mode création de lien radio

La LED de création de lien clignote en orange.

1. Faire un appui sur le bouton d'appel de la platine de rue qui appellera le combiné.

ATTENTION : dans le cas où vous utilisez une platine de rue translucide MHF01X ou MHF02X et un blindage 1 bouton, seule la touche du bas (TOUCHE 1) reste accessible une fois le blindage posé.

Coffret technique Combiné Platine de rue

4. Le combiné affiche :

La LED de création de lien radio s'éclaire en vert pendant 2 s.

La création de lien radio est terminée

En cas d'erreur, le combiné affiche :

Bip 3 fois, puis retourne automatiquement à l'écran suivant :

Reprendre alors la procédure de création de lien radio.

- Création de lien radio entre plusieurs combinés

ATTENTION : chaque combiné peut être en lien radio avec un maximum de 7 autres combinés.

Afin de permettre à plusieurs combinés de rentrer en communication (communication inter combinés) il est nécessaire de créer un lien radio entre chaque combiné.

Pour ce faire, réaliser la séquence suivante :

1er combiné 2

1. Passer le combiné en mode création de lien radio.

e combiné

1. Passer le combiné en mode création de lien radio.

1er combiné 2

3. Appuyer sur

1. Le combiné affiche :

puis

bip pendant 2 s bip pendant 2 s et

^e combiné

1. Le combiné affiche :

puis

et

La création de lien radio est terminée

En cas d'erreur, les combinés affichent :

Bip 3 fois, puis retournent automatiquement à l'écran de veille :

Reprendre alors la procédure de création de lien radio.

9.2 Test de liens radio

Cette fonction permet de tester les liens radio déjà créés entre un combiné et un coffret technique.

Pour ce faire, ouvrir le capot du coffret technique puis réaliser la séquence suivante :

Combiné Coffret technique

1. Passer le combiné en mode test de lien radio.

2. Appuyer sur la touche

OU

1. Sélectionner le coffret technique à tester à l'aide des touches

1. Appuyer à nouveau sur la touche

ou la touche

1. Au bout de quelques secondes, le combiné sort du mode test de lien radio et revient à l'écran de veille.

L'afficheur du coffret affiche "1".

La touche est bien en lien radio avec la sortie portail du coffret technique.

L'afficheur du coffret affiche "2".

La touche est bien en lien radio avec la sortie portillon du coffret technique.

L'afficheur du coffret affiche "3".

La touche est bien en lien radio avec la sortie gâche du coffret technique.

1. Appuyer 2 fois sur la touche

Le coffret technique bip 3 fois, l'afficheur s'éteint.

9.3 Suppression de liens radio et retour en programmation usine

9.3.1 Suppression d'un lien radio entre un coffret et un combiné

Cette fonction permet de supprimer les liens radio créés entre un coffret et un combiné.

Coffret technique Combiné Platine de rue

1. Appuyer sur la touche

La LED de création de lien s'allume en orange.

1. Passer le combiné en mode suppression de lien radio

Coffret technique Combiné Platine de rue

La LED de création de lien clignote en orange.

1. Faire un appui sur le bouton d'appel de la platine de rue appelant le combiné.

1. Le combiné affiche :

puis

La LED de création de lien radio s'éclaire en vert pendant 2 s.

La platine de rue bip pendant 2 s.

"BIP"

La suppression de lien radio est terminée

En cas d'erreur, le combiné affiche :

Bip 3 fois, puis retourne automatiquement à l'écran de veille :

Reprendre alors la procédure de suppression de lien radio.

9.3.2 Retour en programmation usine du combiné et du coffret technique

Cette procédure permet de supprimer tous les liens radio et remet également tous les paramètres du combiné et du coffret en valeur usine.

1. Passer le combiné en mode suppression de lien radio

1. Maintenir appuyé sur la touche jusqu'à l'affichage de l'écran OK

Le combiné affiche :

bip pendant 2 s et

En cas d'erreur, le combiné affiche :

Bip 3 fois, puis retourne automatiquement à l'écran de veille :

Reprendre alors la procédure de suppression de lien radio.

1. Appuyer brièvement sur la touche puis relâcher.

1. Maintenir appuyé pendant plus de 10 s sur la touche jusqu'à la fin du clignotement rouge de la LED de création de lien radio. Elle s'éclaire ensuite en vert pendant 2 s. La platine de rue bip pendant 2 s.

Le retour en programmation usine du combiné et du coffret technique est terminé.

10. Changement des piles

10.1 Du coffret technique LCB01F

A l'apparition du message "PILE ACCES X", il est nécessaire de changer, dans un délai de 1 mois les piles du coffret technique nommé.

ATTENTION : déconnecter le coffret technique du réseau électrique avant toutes opérations de maintenance.

Risque de choc électrique

1. Ouvrir le coffret technique.

1. Remplacer les 4 piles LR20 usagées par des piles neuves.

1. A la mise sous tension, la LED de création de lien radio s'allume en rouge pendant 2 s, la platine de rue s'allume et bip également pendant 2 s. Si ce n'est pas le cas, vérifier le branchement correct de vos piles.

1. Refermer le coffret technique.

Aucune reprogrammation n'est nécessaire suite au changement des piles.

10.2 Du coffret technique à alimentation solaire LCB01S

1. Ouvrir le coffret technique. 2. Débrancher le panneau solaire des

borniers 1 et 2 puis, la batterie.

3. Retirer le boîtier de la batterie.

4. Retirer la batterie usagée de son boîtier.

5. La remplacer par une neuve (réf. 908-21X) en prenant bien soin de passer le connecteur dans le trou du boîtier.

6. Repositionner le boîtier de la batterie dans le coffret technique.

1. Rebrancher la batterie. 8. Rebrancher le panneau solaire sur les

borniers 1 et 2.

1. A la mise sous tension, la LED de création de lien radio s'allume en rouge pendant 2 s, la platine de rue s'allume et bip également pendant 2 s. Si ce n'est pas le cas, vérifier le branchement correct du panneau solaire.

1. Refermer le coffret technique.

Aucune reprogrammation n'est nécessaire suite au changement de la batterie.

10.3 Du combiné

Afin de garantir un fonctionnement optimal, il est nécessaire de changer tous les 5 ans les batteries du coffret technique et des combinés.

1. Retirer le combiné de la base puis enlever le clip ceinture en appuyant sur un de ses côtés.

1. Introduire un tournevis plat dans l'encoche, faire pression puis ouvrir le combiné.

1. Remplacer la batterie référence MTU01X usagée par une neuve.

1. Refermer le combiné, remonter le clip ceinture puis poser le combiné sur la base afin de le faire redémarrer.

Si besoin, l'icône clignote indiquant que le combiné est en charge.

1. Programmer l'heure à l'aide

des touches

L'affichage des températures sera actualisée quelques minutes après la remise sous tension.

ATTENTION

- Il est impératif de remplacer les batteries fournies par des batteries d'alimentation de même caractéristique et de même type soit :

• pour le coffret technique LCB01F 4 piles alcalines 1,5 V du type LR20
• pour le coffret technique à alimentation solaire LCB01S 3,6 V - 700 mAh,
• pour le combiné 3,6 V - 200 mAh.

- Nous vous conseillons les références BATLi03, 908-21X et MTU01X de marque hager disponibles au catalogue et ce, pour garantir la fiabilité et la sécurité des personnes et des biens.

- Déposer les batteries usagées dans les lieux prévus pour le recyclage.

11. Questions-réponses

Questions

A quoi correspond une conversation "hachée" dans le combiné ?

A quoi correspond les perturbations (larsen, grésillements..) entendues dans le combiné ?

Pourquoi la qualité de la réception varie-t-elle lorsque je me déplace avec le combiné ?

Que faire si je n'ai plus d'affichage sur mon combiné ?

Que faire si en reposant le combiné sur la base, il n'émet pas de BIP

et n'affiche pas

Puis-je nettoyer mon interphone ?

Lors d'un essai de communication, le combiné ne sonne pas ?

Comment intervenir sur les raccordements du coffret technique après plusieurs semaines de fonctionnement (par exemple pour raccorder une gâche) ?

Réponses

Ceci peut se produire en limite de réception radio. Lorsque la limite est dépassée, la communication est coupée par le coffret radio. Rapprochez-vous alors du coffret.

Ceci peut se produire lorsque le combiné est trop proche d'un autre combiné ou du coffret technique .Eloigner les différents éléments à plus de 3 mètres les uns des autres.

Sans perturbation électromagnétique et sans obstacle entre le combiné et le coffret technique, la portée radio dite en "champ libre" est d'environ 400 m. Lorsque le combiné est à l'intérieur de l'habitation,

la portée radio diminue. En effet, la propagation des ondes radio se trouve réduite selon la nature et l'épaisseur des murs ou des cloisons traversés.

Arbres ou bosquets réduction de 10 % à 30 %

Placo et bois réduction de 10 % à 30 %

Brique réduction de 30 % à 50 %

Béton et parpaing réduction de 50 % à 70 %

Métal et bardage métallique réduction de 70 % à 90 %

Il suffit de le remettre en charge sur sa base. Une reprogrammation de l'heure est nécessaire (menu COMBINE/REGLAGES/HEURE).

Vérifier la présence du secteur.

Nous vous conseillons de nettoyer les produits à l'eau savonneuse à l'aide d'un chiffon doux lorsque c'est nécessaire. N'utiliser ni alcool, ni acétone pour le nettoyage.

• Vérifier la portée radio (cf. : Test de la portée radio) au besoin, se rapprocher du coffret technique.
• Vérifier que le combiné n'est pas en mode silence (l'icône est affiché).

Il suffit de brancher la gâche ou l'automatisme sans avoir besoin de désalimenter le coffret technique.

Pour le raccordement d'une gâche ou de contact de position, il est nécessaire de recréer les liens radio existants

(cf. : Annexes/Création de lien radio entre un combiné et plusieurs coffrets technique ou plusieurs touches d'appel de platine de rue).

Questions	Réponses
L’état de la motorisation raccordée ne s’affiche pas sur le combiné ?	La création de lien radio entre le combiné et le coffret technique doit être effectuée contact de position fermé. Si cela n’a pas été le cas, il est nécessaire d’effacer le lien radio existant et d’en recréer un nouveau (cf. : Annexes/Suppression de liens radio puis Création de lien radio entre un combiné et plusieurs coffrets technique ou plusieurs touches d’appel de platine de rue).Pour un automatisme de marque Hager, vérifier le câblage et la présence du court-circuit entre les borniers 9 et 10.Pour un automatisme d’une autre marque :vérifier la présence de contact de position sur les borniers 9 et 10,en présence de contact de position, placer le portail dans une position telle que le contact soit fermé et vérifier l’apparition de l’affichage.
Sur présentation d’un badge, la platine émet 3 bips d’erreur ?	Le badge n’est pas enregistré (cf. : Programmation des options de fonctionnement de l’interphone).
Le message “PILE ACCES X” apparaît ?	Changer les piles du coffret technique (cf. : Annexes/Changement des piles), il est conseillé en même temps de changer la pile du combiné.
Le message “CHARGER COMBINE” apparaît ?	Mettre le combiné en charge sur la base.
Le message “MEMOIRE PLEINE” apparaît lors de la création d’un lien radio ?	La capacité de mémoire du combiné est atteinte.Procéder à l’effacement de certains liens radio (cf. : Annexes/Suppression de lien radio).
Impossible de rentrer en communication avec un autre combiné ?	Vérifier que le lien radio entre les combinés existe (cf. : Annexes/Cas particuliers/Création de lien radio entre plusieurs combinés).
Que signifie l’apparition de l’icone sur l’afficheur du combiné ?	Un visiteur s’est présenté à la platine de rue pendant votre absence. Pour effacer l’icone, appuyer sur une touche du combiné.
Que faire si l’on veut passer les codes d’accès de 4 à 6 chiffres par exemple ?	Effacer tous les codes programmés (menu ACCES/CODES/SUPPRIMER)Modifier la taille des codes d’accès (menu ACCES/CODES/TAILLE)Reprogrammer tous les codes (menu ACCES/CODES/AJOUTER)
Que faire si la gâche n’est pas commandée ?	Vérifier le câblage et ses caractéristiques (12 V, 0,5 A max, 250 Ω > r > 24 Ω).Pour le coffret technique à alimentation solaire LCB01S, la présence de la batterie 908-21X est obligatoire.Si la gâche vient en complément d’une installation initiale, il est nécessaire d’effacer le lien radio existant et d’en recréer un nouveau (cf. : Annexes/Suppression de liens radio puis Création de lien radio entre un combiné et plusieurs coffrets technique ou plusieurs touches d’appel de platine de rue).

12. Caractéristiques techniques

Caractéristiques générales

• Technologie radio multifréquence sécurisée, portée jusqu'à 400 m en champs libre (1), variable selon les conditions d'environnement et d'installation
• Liaison radio : 868 - 870 MHz, 25 mW max, duty cycle : 0,1 %, Rx : category 2
• Son numérique haute fidélité

Caractéristiques de l'ensemble de rue

• Boîtiers extérieurs en polycarbonate
• Indice de protection du coffret technique et de la platine de rue : IP54 / IK08
• Température de fonctionnement de -20^ à +70^
• Alimentation du coffret technique LCB01 F: 4 piles alcalines 1,5 V du type LR20 et/ou alimentation entre 12 et 24 V AC ou 12 et 30 V DC
• Alimentation du coffret technique à alimentation solaire LCB01S : un panneau solaire 12 V 8 W de puissance mini réf. MJU01X + batterie lithium-ion 3,6 V 700 mAh 908-21X
• Autonomie du coffret technique LCB01F : 3 ans (avec 4 piles LR20) (2)
• Durée de vie de la batterie du coffret technique à alimentation solaire LCB01S pour un fonctionnement optimal : 5 ans (3)
• Câblage avec 4 fils entre la platine de rue et le coffret technique
• Commande et alimentation de tous types de gâches 12 V faible consommation (0,5 A maximum, 250 Ω > r > 24 Ω)
• Commande de motorisation TBT sécurisée acceptant une commande à contact sec 48 Vcc / 1 A (relais ou interrupteur)
• Toutes les entrées/sorties du coffret technique sont du type TBTS

Caractéristiques du poste intérieur

• Boîtiers intérieurs en ABS
• Indice de protection IP31/IK04
• Température de fonctionnement de -5^ à +55^
• Alimentation de la base par secteur via le transformateur 220 V / 6 V
• Alimentation du combiné rechargeable : batterie lithium-ion débrochable MTU01X,
• Autonomie du combiné rechargeable hors base : 15 jours (4)

Caractéristiques du panneau solaire

• Panneau solaire 8 W polycristallin
• 8 W sous un ensoleillement de 1000 W/cm ^2 (25°C), AM1.5
• Température de fonctionnement : - 20°C à + 50°C
  • Humidité relative : de 50 à 95 %
• Vent : 150 da N/m ^2
• Grêle : ∅ 15 mm à 18 m/s
  • Tension à vide : 22 V
  • Courant de court-circuit : 520 mA
• Dimensions L x l x H : 360 x 249 x 16 mm

(1) La portée en champs libre correspond à la distance théorique maximum séparant le coffret technique et le combiné, en l'absence de tout obstacle (ex. : mur, grillage, végétation, perturbation électromagnétique) de nature à réduire la portée.
(2) L'autonomie est calculée pour un usage domestique, à savoir 2 communications de 10 secondes, 7 commandes de gâche et 6 commandes de portail par jour.
(3) La durée de vie de la batterie est calculée pour un usage domestique, à savoir 2 communications de 10 secondes, 7 commandes de gâche et 6 commandes de portail par jour.
(4) L'autonomie est calculée pour un usage domestique, à savoir 2 communications de 10 secondes, 2 communications inter combinés de 10 secondes et 6 commandes (2 commandes de gâches, 2 commandes de portail, 1 commande d'éclairage et 1 commande de porte de garage) par jour. Pour disposer de la pleine autonomie du combiné rechargeable hors de sa base (15 jours) il est nécessaire de le laisser en charge sur son support pendant au minimum 2 jours lors de la 1^re mise sous tension ou pendant 4 jours si l'affichage disparaît (à noter que cette période n'exclue pas l'utilisation du produit).

Pour toutes questions lors de l'installation du système ou avant tout retour de matériel, contactez l'assistance

technique :

APPEL NON SURTAXÉ

Une équipe de techniciens qualifiés vous indiquera la procédure à suivre la mieux adaptée à votre cas.

www.hager.fr

13. Gabarit pour l'inclinaison du panneau solaire

ATTENTION : le support de fixation permet une inclinaison de 0 à 180° par palier de 5°. Ce réglage s'effectue à l'aide de la vis de réglage d'inclinaison.

Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de l'Union Européenne et autres pays européens disposant d'un système de collecte). Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En vous assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives pour l'environnement et la santé humaine. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez vous adresser à votre municipalité, déchetterie ou au magasin où vous avez acheté le produit.

:hager

Hager SAS

132 Boulevard d'Europe

BP 78
