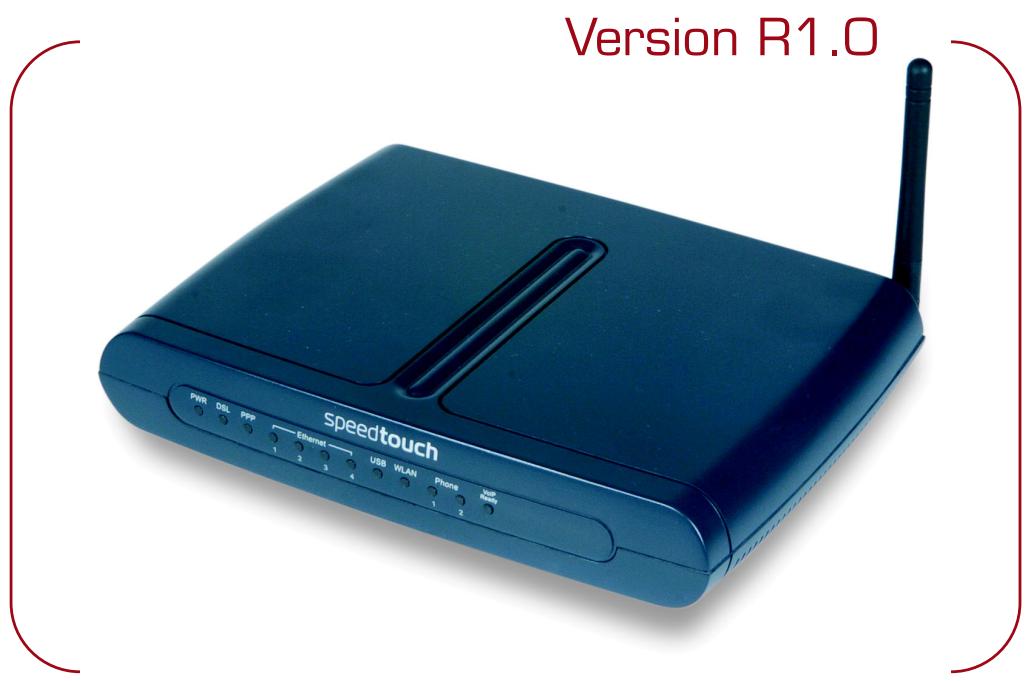

MODE D'EMPLOI 716G ALCATEL-LUCENT

Péripétrique d'accès intégré Voix sur large bande

Guide de l'utilisateur

SpeedTouch™

716/716g

Guide de l'utilisateur

R1.0

Copyright

©1999 2005 THOMSON. Tous droits réservés.

La distribution et la copie de ce document, ainsi que l'utilisation et la communication de son contenu, sont interdits sans autorisation écrite de THOMSON. Le contenu duprésent document est destiné à un usage purement informatif. Il peut être modifiés sans avis préalable et ne doit pas être considéré comme un engagement de la part de THOMSON. THOMSON décline toute responsabilité quant aux erreurs ou inexactitudes que pourrait containir leprésent document.

Les marques commerciales suivantes sont mentionnées dans leprésent document :

SpeedTouchTM est une marque de THOMSON.
Microsoft, MS-DOS, Windows, Windows NT et Internet Explorer sont des marques commerciales ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
UNIX est une marque déposée de UNIX System Laboratories, Incorporated.
Apple et Mac OS sont des marques déposées de Apple Computer, Incorporated, enregistré aux États Unis et dans d'autres pays.
Adobe, le logo Adobe, Acrobat et Acrobat Reader sont des marques commerciales ou des marques déposées de Adobe Systems, Incorporated aux Etats-Unis et/ou dans d'autres pays.
Netscape et Netscape Navigator sont des marques déposées de Netscape Communications Corporation.
Ethernet est une marque de Xerox Corporation.
"Wi-Fi" et le logo Wi-Fi sont des marques déposées de Wi-Fi Alliance. "Wi-Fi CERTIFIED", "Wi-Fi ZONE", "Wi-Fi Alliance", leurs logos et "Wi-Fi Protected Access" sont des marques déposées de Wi-Fi Alliance.

D'autres produits peuvent etre des marques commerciales ou des marques deposes de leurs fabricants respectifs.

Document Information

État : v2.0 (février 2005)

Référence : E-DOC-CTC-20050119-0003

Titre abrégé: Guide de l'utilisateur ST716/ST716g R1.0

Table des matières

1 Installation du SpeedTouch™ 9

1.1 Prise de contact avec le SpeedTouchTM 10
1.2 Configuration du SpeedTouchTM 13

2 Configuration du réseau local SpeedTouch™ 15
2.1 Configuration de la connexion Ethernet 16
2.2 Configuration de la connexion USB 17
2.3 Configuration de la connexion sans fil 19
2.3.1 Première connexion du client sans fil 21
2.3.2 Connexion de clients sans fil supplémentaires 23
2.4 Sécurisation du réseau sans fil 24
2.4.1 Cryptage 25
2.4.2 WEP 26
2.4.3 WPA 27
2.4.4 WPA-PSK 29
2.4.5 802.1x. 31
2.4.6 Limitation de l'accès sans fil 32
2.4.7 Masquage du reseau sans fil 34
2.5 Extension de la portée de votre réseau sans fil 35

3 Configuration 37

4 Connexion Internet du SpeedTouchTM 39
4.1 Utilisation de l'agent de contrôle de passerelle Internet de MS Windows XP 41
4.2 Utilisation des pages Web SpeedTouch™ 43

5 Interface Web du SpeedTouchTM 45

5.1 Acces aux pages Web SpeedTouchTM 46
5.2 Navigation dans les pages Web SpeedTouchTM 48
5.3 Menu Quick Start (Démarrage rapide) 49
5.4 Menu Status (Etat) 55
5.5 Menu Advanced (Avancé) 58
5.5.1 Sous-menu Local Network (Réseau local) 59
5.5.2 Sous-menu Internet 61
5.5.3 Sous-menu IP Routing (Routage IP) 62
5.5.4 Sous-menu DNS Server 63
5.5.5 Sous-menu Virtual Server (Serveur virtuel) 64
5.5.6 Sous-menu Firewall (Pare-feu) 66
5.5.7 Sous-menu Quality of Service (Qualité de service) 67
5.5.8 Sous-menuIGMPProxy 68
5.6 Menu Wireless (Sans fil) 69
5.6.1 Page Basic (Général) 70
5.6.2 Page Security (Sécurité) 71
5.6.3 Page Access Control (Contrôle d'accès) 72
5.6.4 Page Repeater (Répéteur) 73
5.7 Menu Voice (Voix) 74
5.8 Menu Diagnostics 75
5.9 Menu Management (Gestion) 76

6 Voix sur IP (VoIP) 81

6.3 Fonctionnalités d'applé VolP 92

6.3.1 Transfert d'appeL 93

6.3.2 Indication d'applen en attente 94

6.3.3 Conference à trois 95

7 Configuration avancee 97
7.1 Configuration d'un serveur virtuel 98
7.2 SNMP 100
8 Support 103
8.1 Mise à jour de votre microprogramme 104
8.2 UPnP™ sur les systèmes Windows XP 105
8.3 Rétabillisement des paramètres par défaut 108
8.4 Dépannage 109
8.4.1 Tests de diagnostic 110
8.4.2 Problemes de LAN 111
8.4.3 Problèmes de mise à niveau 112

À propos du présent Guide de l'utilisateur

Symboles utilisés

Une remarque fournit des informations complémentaires sur un sujet.

Un conseil propose une autre méthode ou un autre raccourci pour effectuer une action.

Un avertissement vous avertit d'eventuels problèmes ou de précautions spécifiques à prendre.

Terminologie

En règle générale, leprésent Guide de l'utilisateur employe simplement SpeedTouch™ pour faire ↔reference aux SpeedTouch™716 et au SpeedTouch™716g.

Mises à jour de la documentation et du logiciel

THOMSON développement sans cette de nouvelles solutions, mais s'engage également à améliorer la qualité de ses produits existants.

Pour plus d'informations sur les dernières innovations technologiques de THOMSON, ainsi que les mises à niveau de logiciels et de la documentation, rendez-vous à l'adresse :

www.speedtouch.com

1 Installation du SpeedTouch™

Introduction	Merci d'avoir acheté le périphérique d'accès intégré Voix sur large bande SpeedTouchTM. Les SpeedTouchTM716 et 716g permettent une connexion Internet ADSL tout en offrant des fonctions Voix sur IP aux utilisateurs privés et professionnels.
Fonctionnalité ADSL	Le SpeedTouchTM716 et le SpeedTouchTM716g prennet en charge : • ADSL2 • RE-ADSL • ADSL2+ et sont dotés d'une compatibilité descendante avec ADSL.
Fonctionnalité sans fil	Si vous avez achetié un SpeedTouchTM716g, le SpeedTouchTM inclut également une interface 54 Mbps sans fil 802.11g pour une connexion continue, avec ou sans fil, partout dans la maison.
Fonctionnalité Voix sur IP	Le SpeedTouchTM est équipé de deux ports VoIP offrant une fonctionnalité Voix sur IP de haute qualité.
Consignes de sécurité	Avant de connecter le SpeedTouchTM, veuillez dire le Guide d'installation rapide - Consignes de sécurité.

1.1 Prise de contact avec le SpeedTouch™

Présentation du SpeedTouch™

Veuillez dire les consignes de sécurité préalablement à toute utilisation.

Vérification du contenu à la livreaison

Outre le SpeedTouch, votre package DSL doit partager les éléments suivants :

SpeedTouchTM716/716g
Cables de couleur

Cable Ethernet jaune (RJ-45)
Cable USB bleu
Cable DSL gris (RJ-11)

Adaptateur secteur (18 V CA)
SpeedTouch™ CD d'installation
Brochure Consignes de sécurité et informations réglementaires
Guide d'installation rapide
Filtre(s) DSL (en option)
Produit(s) de mise en réseau sans fil SpeedTouch™ (en option)

Si un des éléments manque ou est abîné, contactez votre distributeur local.

Panneau avant

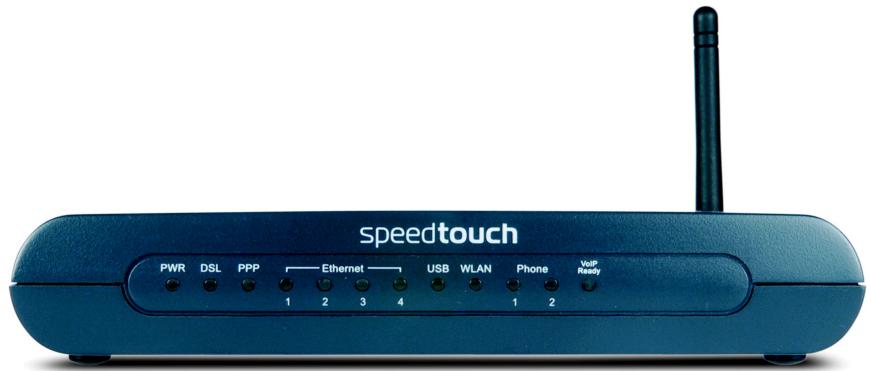

Le SpeedTouch™ se présente sous la forme d'un boîtier de bureau :

Voyants du panneau avant

Voyant			Description
Voyant	Couleur	État
PWR	Vert	Activé	L'appareil est sous tension
	Rouge	Activé	Démarriage en attente
		Clignotant	Mise à jour du microprogramme
	Éteint		Appareil hors tension
DSL	Vert	Clignotant	Activité Internet
		Activé	DSL synchronisé, pas d'activité Internet
	Éteint		Appareil hors tension ou ligne DSL en cours de synchronisation.
PPP	Vert	Activé	Au moins une connexion PPPoA ou PPPoE est activée. Les utilisateurs peuvent accéder à Internet.
	Éteint		Pas de connexion PPPoA ou PPPoE.
Ethernet 1 ~ 4	Vert	Clignotant	Activité Ethernet
		Activé	Connexion Ethernet, aucune activité
	Éteint		Pas de connexion Ethernet
USB	Vert	Clignotant	Activité USB
		Activé	Connexion USB, aucune activité
	Éteint		Appareil hors tension ou attendez l'établissement de la connexion USB.
Phone 1-2	Vert	Activé	Le téléphone est décroché.
	Éteint		Le téléphone est raccroché ou aucun téléphone n'est connecté.
VOIP Ready	Vert	Activé	Service Voix sur IP (VoIP) activé.
	Éteint		Service Voix sur IP (VoIP) désactivé.

Voyant WLAN du SpeedTouch™716g

Si vous avez achetié un SpeedTouch™716g, le SpeedTouch™ est doté d'unvoyant supplémentaire indiquant l'etat du réseau WLAN :

État duvoyant	Description
Clignotant	Activité sans fil
Activé	Connexion LAN sans fil
Éteint	Aucune connexion sans fil

Panneau arrête du SpeedTouch™

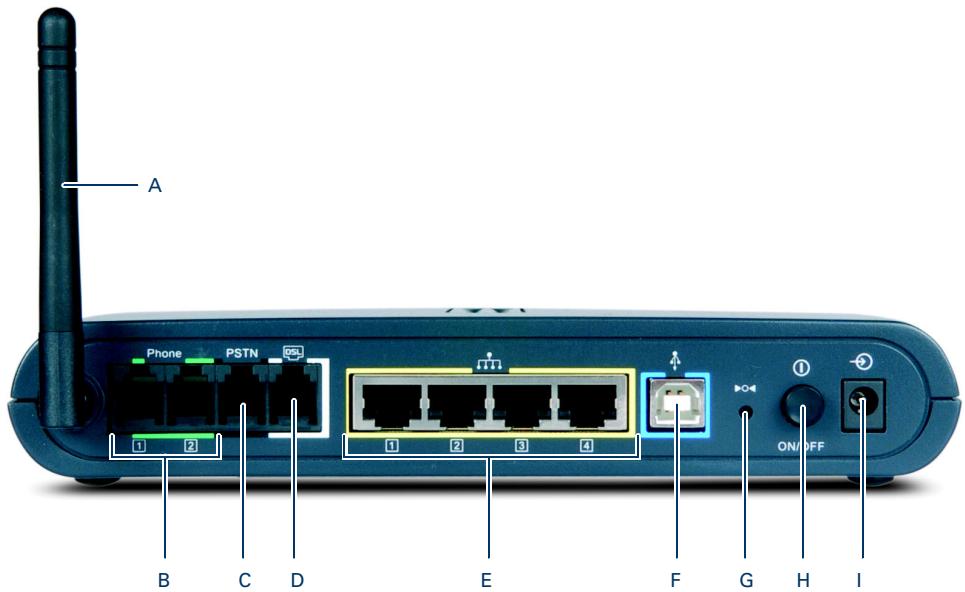

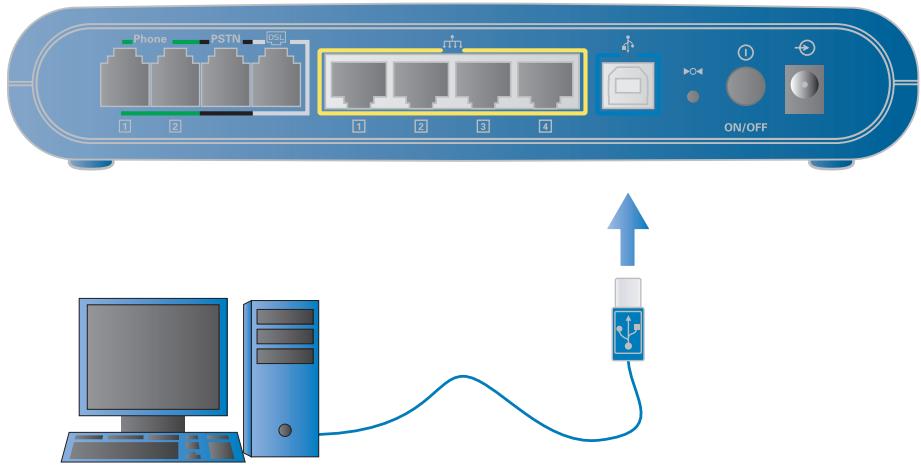

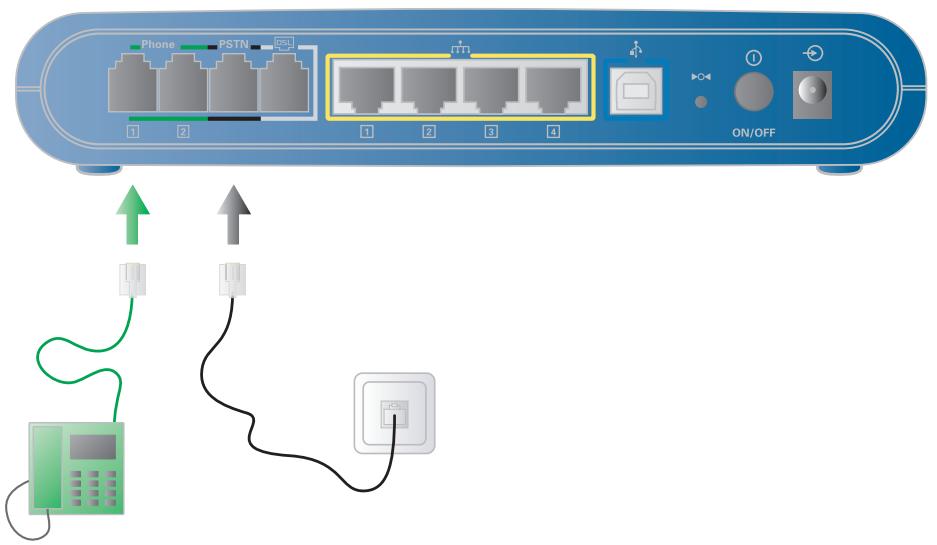

Les connexions suivantes sont disponibles sur le SpeedTouch™ :

A	Antenne (SpeedTouch™716g uniquely)	F	Port USB (indiqué en bleu)
B	Connecteur du téléphone (indiqué en bleu)	G	Bouton de réinitialisation encastré
C	Port PSTN	H	Bouton de mise sous/hors tension (ON/OFF)
D	Port pour ligne DSL (indiqué en gris)	I	Arrivée de courant
E	Commutateur Ethernet 10/100Base T (indiqué en jaune)

Alignement de l'antenne du SpeedTouch™716g

Voussoupiez aligner l'antennexeterne en vue d'optimiser la liaison sans fil. Les caractéristiques de l'antenne sont telles qu'ellesfavorisent lesliaisons sans fil perpendicularairesaçelle-ci.Lorsque l'antenne est droite,les liaisons sans fil horizontales sont favorises.

Veuillez notes que les caractéristiques de l'antenne sont influencées par l'environnement, par exemple les réflexions du signal radio sur les murs et les plafonds. Il est conseilé d'utiliser la force du signal reçu indiqué par le gestionnaire de client sans fil pour optimier la position de l'antenne en fonction de la liaison avec un client donné.

1.2 Configuration du SpeedTouch™

Service ADSL

Le service DSL approprié doit être disponible dans vos locaux :

Le service ADSL doit être activé sur votre ligne téléphonique.
Les services téléphoniques et ADSL étant simultanément disponibles sur la même paire torsadée, vous doivent prévoir un répartiteur central ou des filtres distribués pour séparer les signaux ADSL et téléphoniques.

Contactez toujours votre fournisseur d'accès avant d'installer des répartiteurs ou desfiltres.

Les lignes téléphoniques du réseau public transportent des tensions pouvant entraîner une électrocution. Ne procédez, vous-même, à l'installation du répartiteur ou des filtres que s'ils sont conçus pour une telle installation.

Prise en charge des dernières normes ADSL

Le SpeedTouch™ prend en charge les dernières normes ADSL :

ADSL2
RE-ADSL
ADSL2+

et est doté d'une compatibilité descendante avec ADSL.

ADSL2

ADSL2 (ITU G.992.3 et G.992.4), successeur de la norme ADSL, apporte de nouvelles caractéristiques et fonctionnalités visant à améliorer les performances et l'interoperabilité, mais offre également la prise en charge de nouvelles applications, services et scénarios de déploiemment. Parmi les modifications :

Amélioration du début jusqu'à 12 Mbps et de la portée.
Adaptation du débit
Diagnostics
Mode Veille

RE-ADSL

Le RE-ADSL (Reach Extended ADSL) (UIT G.992.L) est une extension de la norme ADSL2 qui permet d'étendre de manière significative la portée des lignes.

ADSL2+

L'ADSL2+ (ITU G.992.5) est une extension de la norme ADSL2 qui va encore plus loin en offrant une bande passante optimale et va presque jusqu'à doubler les débits ADSL maximum en canal descendant en atteignant 24 Mbps.

Connexion de la ligne DSL

Le port DSL gris du SpeedTouch™ est indiqué par le symbole DSL.

Utilisez le cable DSL gris fourni pour raccorder le port DSL du SpeedTouch™ à la prise murale ou au filtré distribué de votre téléphone.

Connexion de l'alimentation

Commencez toujours par vérifier si l'adaptateur d'alimentation fournit est conforme aux spécifications locales dans ce domaine. En cas de doute, contactez votre fournisseur d'accès.

L'arrivée de courant du SpeedTouch™ est indiquée par le symbole .

Branchez la prise coaxiale de l'adaptateur dans l'arrivée de courant du SpeedTouch™ et branchez le cordon d'alimentation dans une prise de courant.

Mettez le SpeedTouch™ sous tension

Après avoir effectué toutes les étapes précédentes, appuyez sur le bouton ON/OFF sur le panneau arrêté pourmettre le SpeedTouch™ sous tension.

Le SpeedTouch™ est prét à fonctionner lors que levoyant Power du panneau devient vert et resté fixe.

Si cevoyantne s'allume pas,voir «8.4Dépannage»,page 109.

Connexion de vos ordinateurs

Pour connecter vos ordinateurs avec le SpeedTouch™, procédez comme indiqué à la section « 2 Configuration du réseau local SpeedTouch™ », page 15.

2 Configuration du réseau local SpeedTouch™

Introduction

Le SpeedTouch™ you propose the solutions de mise en réseau suivantes :

Ethernet cable

Pour plus d'informations, reportez-vous à la section « 2.1 Configuration de la connexion Ethernet», page 16.

USB (1.1)

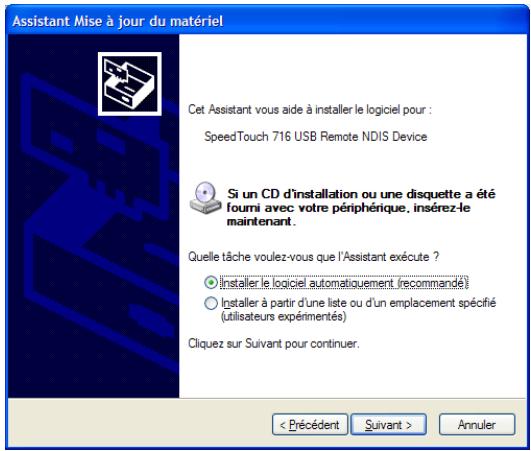

Vous doivent installer les pilotes USB si vous souhaitez connecter votre ordinateur au SpeedTouch™ sur un port USB. Pour plus d'informations, reportez-vous à la section « 2.2 Configuration de la connexion USB », page 17.

Ethernet sans fil

Pour plus d'informations, reportez-vous à la section « 2.3 Configuration de la connexion sans fil », page 19.

Cette méthode de connexion n'est disponible que sur le SpeedTouch™716g.

Réseau local SpeedTouch™

En ajoutant le SpeedTouch™ à votre réseau local, les hôtes locaux qui emploient une des solutions ci-dessus peuvent partager un réseau local, c'est-à-dire :

un ordinateur sur USB;
plusieurs ordinateurs sur Ethernet cable;
si vous avez acheté un SpeedTouch™716g, plusieurs clients sans fil sur réseau sans fil.

2.1 Configuration de la connexion Ethernet

Commutateur Ethernet du SpeedTouch™

Le commutateur quatre ports Ethernet MDI/MDI-X à détction automatique 10/100 Mbps SpeedTouch™ vous permet de créé un réseau Ethernet local pouvant composer jusqu'à quatre péripériques, sans avoir à installer des péripériques réseau supplémentaires ou à développer un réseau Ethernet 10 ou 100Base-T existant.

Procedure de câblage

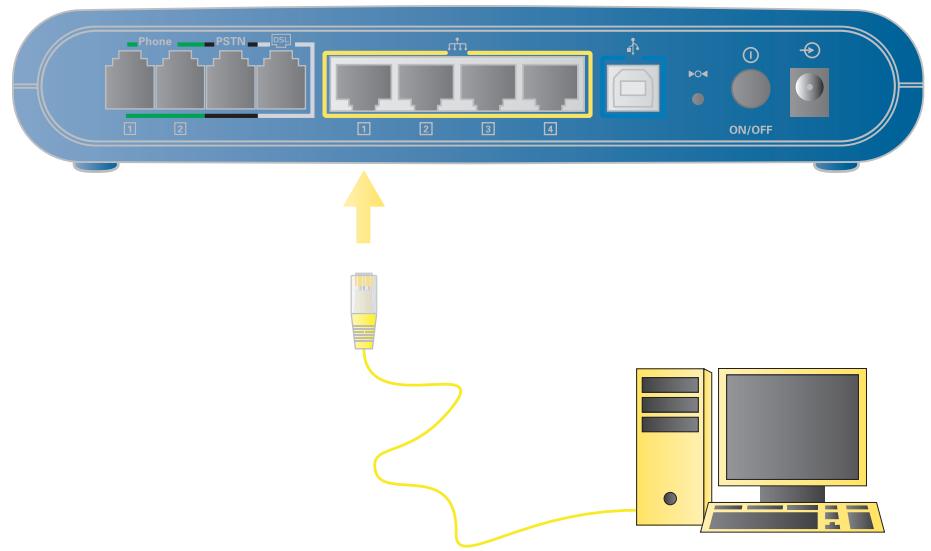

Utilisez le cable jaune pour connecter le SpeedTouch™ à votre ordinateur ou concentrateur (si vous souhaitez étendre votre réseau).

Si vous utilisez un concentrateur ou un répartiteur externe pour le réseau Ethernet cable, suivez les instructions d'installation fournies avec le concentrateur pour les connexions et le câblage Ethernet.

Vérification de la connectivité Ethernet

Si levoyant Ethernet du port correspondant est vert et reste fixe ou clignote, vous étes connecté au réseau Ethernet SpeedTouch™.

Configuration de la connexion Internet

Pour préparer le SpeedTouch™ pour l'accès à Internet, poursuivez avec la section « 3 Configuration», page 37.

2.2 Configuration de la connexion USB

Introduction

Si vous ordinateur n'est pas doté d'un port Ethernet, vous pouvez connecter votre ordinateur au SpeedTouch™ à l'aide du port USB situé sur le panneau arrêté du SpeedTouch™.

Systèmes d'exploitation pris en charge

La connectivité USB est prise en charge pour les systèmes d'exploitation suivants :

Microsoft Windows XP
Microsoft Windows 2000
Microsoft Windows Millennium

Procedure

Procedez comme suit :

1 Connectez le SpeedTouch™ à votre ordinateur à l'aide du cable USB bleu fourni :

2 Connectez l'autre extrémité du cable USB au/à l'un des port(s) USB de votre ordinateur.

Vous pouvez également connecter votre ordinateur au SpeedTouch™ via un concentrateur USB.

3 Windows détecte la présence du nouveau périphérique NDIS distant USB Thomson :

4 Si l'Assistant Nouveau matériel détecté demande votre autorisation pour se connecter à Windows Update afin de rechercher un logiciel, Sélectionnez Non, pas pour cette fois et cliquez sur Suivant.

5 La fenêtre suivante s'affiche :

Insérez le CD d'installation du SpeedTouch™ et cliquez sur Suivant.

6 L'Assistant Nouveau matériel détecté installe les pilotes nécessaires sur l'ordinateur.
7 Cliques sur Terminer pour achiever l'installation.

Vérification de la connectivité USB

Si levoyant USB s'allume en vert et resté fixe ou clignote, vous étes connecté à l'interface USB du SpeedTouchTM.

Configuration de la connexion Internet

Pour préparer le SpeedTouch™ pour l'accès à Internet, poursuivez avec la section « 3 Configuration», page 37.

2.3 Configuration de la connexion sans fil

Point d'accès sans fil SpeedTouch™

Le SpeedTouch™716g est doté d'un point d'accès LAN sans fil qui fonctionne comme un concentrateur réseau et permet une connectivité sans fil entre plusieurs péripériques et le réseau local (W)LAN et, via le routeur DSL du SpeedTouch™, un accès au réseau public, p.ex. Internet.

La technologie sans fil IEEE802.1g permet à ces périphériques de communiquer entre euxde maniere mobile au niveau local, sans environnement cable.

Compatibilité

Seuls les adaptateurs clients sans fil au minimum compatibles IEEE802.11b pourront communiquer avec le SpeedTouch™716g et les autres membres de l'environnement (W)LAN SpeedTouch™.

N'oubliez pas que seuils les clients sans fil compatibles IEEE802.11g peuvent tirer pleinement parti de la bande passante de 54 Mbps (maximum) assurée par le SpeedTouch™716g.

Canaux radio

La norme IEEE802.11g pour WLAN permet de colocaliser plusieurs réseaux WLAN utilisant différents canaux radio. Le SpeedTouch™716g prend en charge différents canaux radio et peut selectionner le meilleur canal radio à chaque démarrage.

Les différents canaux se chevauchent. Pour éviter des interférences avec un autre WLAN, voirlez à établier une séparation (en termes de fréquence, il s'agit du numéro de canal) aussi importante que possible. Il est conseilé de développer au moins trois canaux d'écarts entre deux WLAN. Si, par exemple, il existe un point d'accès au canal 5 et un point d'accès au canal 11, le SpeedTouch™ 7 I6g Sélectionnera le canal 1.

Le SpeedTouch™716g prend en charge tous les canaux autorisés par les réglementations locales en vigueur pour un réseau sans fil.

Ces réglementations peuvent cependant limiter le nombre de canaux pouvant être utilisés. Ces informations sont reprises dans le tableau ci-dessous :

Zone de réglementation	Canaux radio autorisés
Chine	1 à 13
Europe	1 à 13
Israël	5 à 7
Japon	1 à 14
Jordanie	10 à 13
Thaïlande	1 à 14
États-Unis	1 à 11

Configuration du réseau sans fil

Si vous configurez le SpeedTouch™, procédez comme suit :

1 Associez votre client sans fil au SpeedTouch™. Pour plus d'informations, reportez-vous à la section « 2.3.1 Première connexion du client sans fil », page 21.
2 Configurez votre SpeedTouchTM. Pour plus d'informations, reportez-vous à la section « 3 Configuration», page 37.
3 Sécurisez votre réseau sans fil. Reportez-vous à la section « 2.4 Sécurisation du réseau sans fil», page 24.
4 Associez les clients sans fil supplémentaires de votre réseau. Reportez-vous à la section « 2.3.2 Connexion de clients sans fil supplémentaires », page 23.

Extension de votre réseau sans fil

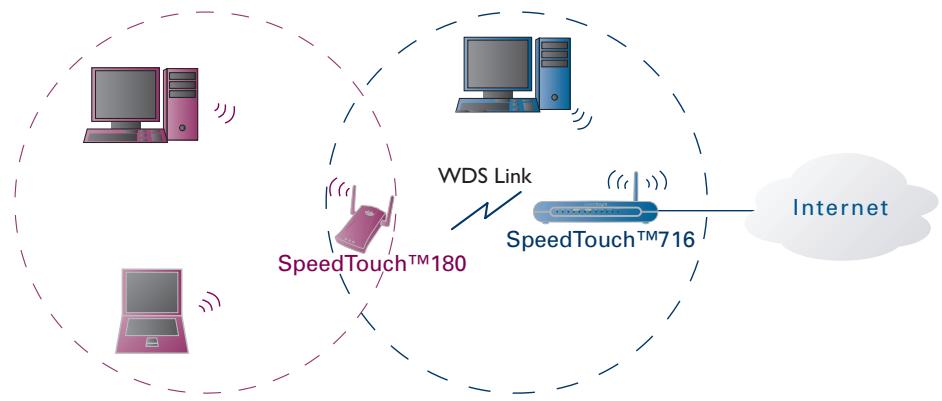

Le SpeedTouch™716g est doté d'une fonctionnalité WDS (Wireless Distribution System, Système de distribution sans fil). Cette fonctionnalité vous permet d'étendre la plage de votre réseau sans fil par l'ajout d'un ou plusieurs péripériques compatibles WDS à votre réseau sans fil.

Pour plus d'informations, voir "2.5 Extension de la portée de votre réseau sans fil".

2.3.1 Première connexion du client sans fil

Préparation du client sans fil initial

Vérifiez les points suivants :

Le SpeedTouch™716g est sous tension et prét à l'emploi.
La configuration du SpeedTouch™716g est sa configuration par défaut. Si nécessaire, rétablissez les paramètres par défaut du SpeedTouch™716g comme décrit à la section « 8.3 Rétabillisement des paramètres par défaut », page 108.
Le client sans fil est installé sur votre ordinateur.
La configuration IP de l'adaptateur client sans fil est paramétrée pour obtenir dynamiquement sa configuration IP (DHCP).

En général, il s'agit de la configuration TCP/IP par défaut pour les interfaces Ethernet (sans fil) de votre ordinateur.

Le client sans fil est correctement configuré pour la connexion au point d'accès sans fil SpeedTouch™716g (voir ci-dessous).

Configuration du client sans fil initial

Pour vous connecter au réseau sans fil SpeedTouch™, le nom de réseau par défaut correct doit être configuré sur votre client sans fil. Étant donné que le SpeedTouch™716g diffuse son nom de réseau aux clients sans fil, vous pouvez selectionner le réseau sans fil SpeedTouch™716g (p.ex. SpeedTouch012345) dans une liste de réseaux disponibles. Selon votre client sans fil, une icône sans fil peut devenir verte ou un message de ce type peut s'afficher : « Réussite de la connexion au réseau sans fil SpeedTouch012345 »

Certsains clients sans fil ne se connectent pas automatiquement à un réseau sans fil. Dans ce cas, suivez les instructions pour le logiciel système sans fil afin de lancer cette connexion.

Exemple de première connexion

Pour associé votre client sans fil au SpeedTouch™716g sur un ordinateur qui exécute MS Windows XP Service Pack 2, procédez comme suit :

1 Cliquez sur l'icone de reseau dans la zone de notification.

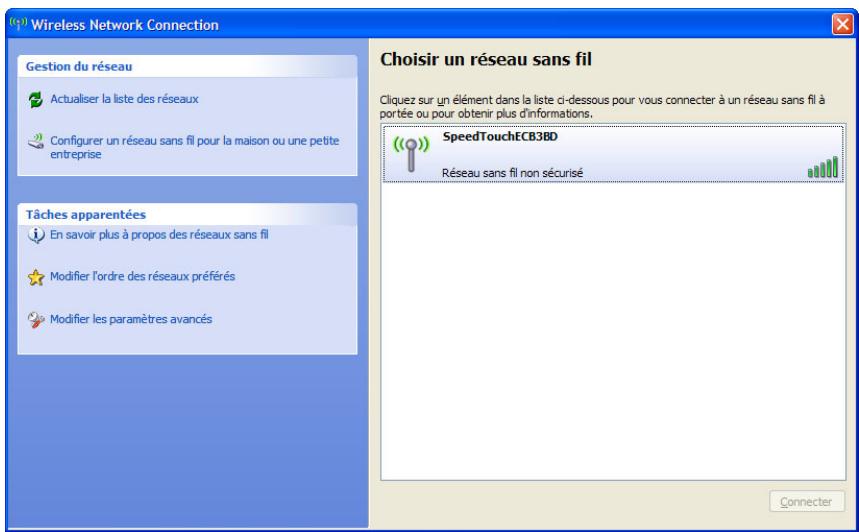

2 La fenêtre Connexions réseau sans fil s'affiche :

Dans la liste Choisir un réseau sans fil, Sélectionnez le réseau sans fil SpeedTouch™716g et cliquez sur Connect (Se Connector).

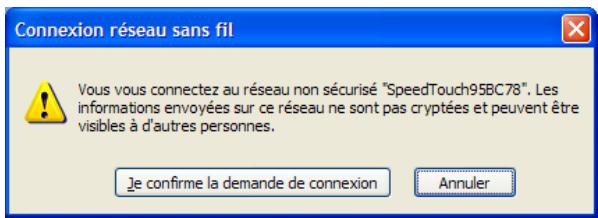

3 La fenêtre suivante s'affiche :

Cliquez sur Connect Anyway (Je confirme la demande de connexion).

4 L'ordinateur est à prisnt connecté au réseau sans fil SpeedTouchTM716g :

Les autres systèmes d'exploitation utilisent généralement un gestionnaire de clients dédié pour configurer les paramètres sans fil. Pour plus d'informations, consultez le guide de l'utilisateur du client sans fil.

2.3.2 Connexion de clients sans fil supplémentaires

Conditions requires

Vérifiez les points suivants :

Le SpeedTouch™ est sous tension et préts à l'emploi.
Les paramètres sans fil du SpeedTouch™ ont éventuelles eté personnalisés.
Les adaptateurs clients sans fil sont installés sur tous les ordinateurs à connecter au WLAN.

Configuration du client sans fil

Configurez votre client sans fil de telle sorte que son nom de réseau (SSID) et son mode de cryptage soit identiques à ceux du SpeedTouch™716g.

Pour plus d'informations, consultez le guide de l'utiliser du client sans fil.

Configuration du SpeedTouch™716g

Si la liste de contrôle d'accès (ACL) du SpeedTouch™ est On in Deny mode (Activé en mode Refuser), une configuration supplémentaire est nécessaire :

1 Ouvrez les pages Web SpeedTouch™ sur un ordinateur qui figure dans la liste de contrôle d'accès ou qui est connecté via Ethernet/USB cable.

Pour plus d'informations, voir « 5.1 Accès aux pages Web SpeedTouch™ », page 46.

2 Sélectionnez Wireless (Sans fil) > Access Control (Contrôle d'accès).
3 La page Access Control s'affiche. Cliquez sur View Access Control List (Afficher la liste de contrôle d'accès).
4 La page Wireless Action Control List (liste de contrôle d'accès sans fil) apparait :

Cliquez sur Add (Ajouter).

5 Tapez l'adresse MAC de votre périphérique sans fil dans le champ MAC address of wireless adaptor (Adresse MAC de l'adaptateur sans fil):

Cliquez sur Apply (Appliquer).

2.4 Sécurisation du réseau sans fil

Introduction

Après avoir effectué les procédures de configuration du SpeedTouch™716g, il est vivement recommendé de sécuriser votre réseau sans fil.

Si vous decide de ne pas sécuriser votre réseau sans fil, sachez que tous les clients à portée de leur réseau sans fil peuvent se connecter au réseau SpeedTouch™ et utiliser votre connexion Internet.

Options de sécurité sans fil SpeedTouch™

Le SpeedTouch™716g vous permet de :

Crypter les données envoyées sur votre réseau sans fil. Pour plus d'informations, reportez-vous à la section "2.4.1 Cryptage".
Limiter l'accès au réseau sans fil SpeedTouch™716g. Pour plus d'informations, reportez-vous à la section "2.4.6 Limitation de l'accès sans fil".
Masquerète le nom de réseau (SSID) des autres utilisateurs. Pour plus d'informations, reportez-vous à la section "2.4.7 Masquage du réseau sans fil".

2.4.1 Cryptage

Modes Le SpeedTouch™ met à votre disposition les modes de cryptage suivants :

Désactivé
WEP
WPA
WPA-PSK
802.1x

Avant de configurer le cryptage SpeedTouch™, vous devez connaître les modes de cryptage pris en charge par votre client sans fil.

2.4.2 WEP

Definition

Le WEP (Wired Equivalent Protocol) repose sur une clé secrête partagée entre les clients sans fil (par exemple, un ordinateur portable avec client sans fil) et le SpeedTouch™716g. La clé secrête fixe sert à crypter des données avant leur transmission.

Configuration du WEP sur le SpeedTouch™

Procedez comme suit :

1 Ouvrez les pages Web SpeedTouchTM.

Pour plus d'informations, voir « 5.1 Accès aux pages Web SpeedTouch™ », page 46.

2 Sélectionnez Wireless (Sans fil) > Security (Sécurité).
3 Dans la liste Wi-Fi Protected Access (Protocole WPA),CHOISSEZ 64-bit WEP (WEP 64 bits) ou 128-bit WEP (WEP 128 bits).
4 Les champs suivants s'affichent :

Authentication Type (Type d'authentication):

Le SpeedTouch™716g prend en charge deux types d'authentication :

Open System (Système ouvert) :

Tous les clients sans fil peuvent s'authentifier. La clé WEP sert uniquement au cryptage/décryptage de données.

Shared Key (Clé partagée) :

Seuls les clients sans fil qui utilisent un SSID et une clé WEP corrects peuvent s'authentifier. La clé WEP sert à l'authentication et au cryptage/décryptage des données.

Format:

Cette section vous permet de désirer entre :

Hexadecimal digits (Caracteres hexadecimal).
ASCII characters (Caractères ASCII).

Key 1 to 4 (Clé 1 à 4)
Default Transmission Key (Clé de transmission par défaut)

5 Entrez vos paramètres.
6 Cliquez sur Apply (Appliquer).

Configuration du/des client(s) sans fil

Configurez votre/vos client(s) sans fil avec les nouveaux paramètres WEP.

Pour plus d'informations, consultez le guide de l'utiliser du client sans fil.

2.4.3 WPA

Definition

WPA Enterprise fait partie de la norme WPA (Wi-Fi Protected Access). Dans ce mode, l'authentication est effectuee par un serveur d'authentication dédié, généralement non disponible pour un usage résidentiel.

Serveur RADIUS

Le protocole RADIUS (Remote Authentication Dial-in User Service) est un protocole qui permet l'authentication, l'autorisation et la configuration d'informations entre un serveur d'accès réseauITCHER CHANT à authenticate ses liaisons et un serveur d'authentication partagé.

Configuration du protocole WPA sur le SpeedTouchTM

Procedez comme suit :

1 Ouvrez les pages Web SpeedTouch™.

Pour plus d'informations, voir « 5.1 Accès aux pages Web SpeedTouch™ », page 46.

2 Sélectionnez Wireless (Sans fil) > Security (Sécurité).
3 Dans la liste Wi-Fi Protected Access (Protocole WPA), cliquez sur WPA.
4 Les champs suivants s'affichent :

WPA Group Rekey Interval (Intervalle de modification de la clé du groupe WPA): IntervaIe de modification de la clé du groupe WPA en secondes.
RADIUS Server IP Address (Adresse IP du serveur RADIUS) : Adresse IP du serveur RADIUS.
RADIUS UDP Port (Port UDP RADIUS): Le port 1812 est le port d'authentication RADIUS réservé décrit dans RFC2138. Les clients RADIUS antérieurs utilisent le port 1945.
RADIUS Shared Secret (Clé secrête partagée RADIUS): Une clé secrête partagée est uneASFot de mot de passuseutiliséentre le service d'authentication Internet (IAS) et le client RADIUS spécifique à des fins d'identification. Pour que la communication réussisse, l'IAS et le client RADIUS doivent utiliser la même clé secrête partagée. Entrez les mots de la clé secrête partagée.
Data Encryption (Cryptage de données) (WPA): Sélectionnez le cryptage de données pour le mode WPA. Les types de cryptage suivants sont disponibles :

TKIP:

Le protocole TKIP (Temporal Key Integration Protocol) se base sur la clé maitresse d'origine pour dériver de manière mathématique ses clés de cryptage. Il modifie ensuite et effectue une rotation régulière des clés de cryptage afin que la même clé de cryptage ne soit jamais utilisée deux fois.

AES:

Le protocole AES (Advanced Encryption Standard) garantit la sécurité entre les stations de travail clients qui opèrent en mode ad hoc. Il utilise un algorithme de chiffrage mathématique qui emploie des tailles de clé variables de 128, 192 ou 256 bits.

TKIP+AES:

Associe les fonctionnalités des protocoles TKIP et AES.

5 Entrez vos paramètres.
6 CliquesurApply(Appliquer).

Configuration du client sans fil

Configurez vos clients sans fil avec les mêmes paramètres.

Pour plus d'informations, consultez le guide de l'utiliser du client sans fil.

2.4.4 WPA-PSK

Définition

Contrairement au protocole WPA, le protocole WPA-PSK (WPA avec clé prépartagée) ne nécessite pas la présence d'un serveur d'authentication sur le réseau. WPA Personal présente 3 améliorations de base par rapport au protocole WEP.

1 Authentication mutuelle du point d'accès et du client par le biais d'un protocole de transfert à quatre voies. Dans ce protocole de transfert, le client et le point d'accès vérifient tous les deux s'ils partagent la même clé pré-partagée (sans envoyer la clé PSK « en clair »).
2 Cryptage plus puissant à l'aide du TKIP (Temporal Key Integrity Protocol). Au lieu d'utiliser une clé WEP fixe, TKIP utilise des clés de session temporaires par paires qui sont dérivées de la clé PSK pendant le protocole de transfert à quatre voies.
3 MIC (Message Integrity Check), fonction mathématique complexe dans laquelle le destinataire et l'expéditeur calculent chacun de leur côte le MIC puis comparant leurs résultats. Toute discordance révèle une modification illicite des données par un tiers tentant de pirater le système.

Configuration du protocole WPA-PSK sur le SpeedTouch™

Procedez comme suit :

1 Ouvrez les pages Web SpeedTouch™.

Pour plus d'informations, voir « 5.1 Accès aux pages Web SpeedTouch™ », page 46.

2 Sélectionnez Wireless (Sans fil) > Security (Sécurité).
3 Dans la liste Wi-Fi Protected Access (Protocole WPA), cliquez sur WPA-PSK.
4 Les champs suivants s'affichent :

Format: Choisissez le mode de saisie de la clé de cryptage. Choisissez Hexadecimal digits (Caractères hexadécimaux) ou ASCII characters (Caractères ASCII) et tapez les clés dans le champ Pre-Share Key (Clé prépartagée).
Pre-Share Key (Clé pré-partagée):
Tapez la clé contenant entre 8 et 63 caractères, ou 64 caractères
hexadécimaux. Seuls les périhériques dont la clé correspond à cette définié ici peuvent acceder au réseau.
WPA Group Rekey Interval (Intervalle de modification de la clé du groupe WPA): Entrez le déliai pour l'intervalle de modification de la clé de groupe WPA. L'unité est la seconde.

Data Encryption (Cryptage de données) (WPA):

Selectionnez le cryptage de données pour le mode WPA. Les types de cryptage suivants sont disponibles :

TKIP:

Le protocole TKIP se base sur la clé maitresse d'origine pour dériver de manière mathématique ses clés de cryptage. Il modifie ensuite et effectue une rotation régulière des clés de cryptage afin que la même clé de cryptage ne soit jamais utilisée deux fois.

AES:

Le protocole AES garantit la sécurité entre les stations de travail clients qui opèrent en mode ad hoc. Il utilise un algorithme de chiffrage mathématique qui emploie des tailles de clé variables de 128, 192 ou 256 bits.

TKIP+AES:

Associe les fonctionnalités des protocoles TKIP et AES.

5 Définisse la configuration de votrechoix.
6 CliquesurApply(Appliquer).

Configuration du/des client(s) sans fil

Configurez votre/vos client(s) sans fil avec les mêmes paramètres.

Pour plus d'informations, consultez le guide de l'utiliser du client sans fil.

2.4.5 802.1x

Definition

Lorsqu'un client sans fil sollicite l'accès à un réseau, il doit être authentifié par un serveur d'authentication central (serveur RADIUS). Seuls les utilisateurs authentifiés peuvent acceder au réseau sans fil.

Serveur RADIUS

Le protocole RADIUS (Remote Authentication Dial-in User Service) est un protocole qui permet l'authentication, l'autorisation et la configuration d'informations entre un serveur d'accès réseauITCHERANTaHTeRtifier ses liaisons et un serveur d'authentication partagé.

Composants

Les composants suivants sont indispensablees pour l'établissement d'un environnement 802.1x dans votre réseau :

Serveur Windows 2000: serveur RADIUS installed avec service d'authentication Internet (IAS) et services de certificates installés
Point d'accès (Routeur): doit être connecté à Windows 2000 Advanced Server via le port LAN. Le serveur DHCP est utilisé pour le routeur et 802.1x doit être activé.
- Client 802.1x : carte WLAN prénant en charge le protocole WEP.

Configuration de l'environnement 802.1x sur le SpeedTouch™

Procedez comme suit :

1 Ouvrez les pages Web SpeedTouch™.

Pour plus d'informations, voir « 5.1 Accès aux pages Web SpeedTouch™ », page 46.

2 Sélectionnez Wireless (Sans fil) > Security (Sécurité).
3 Dans la liste Wi-Fi Protected Access (Protocole WPA), cliquez sur 802.1x.
4 Les champs suivants s'affichent :

RADIUS Server IP Address (Adresse IP du serveur RADIUS) : Adresse IP du serveur RADIUS.
RADIUS UDP Port (Port UDP RADIUS) :

Excepté pour l'adresse IP du serveur RADIUS, vous devez entraîre le numéro de port pour le serveur. Le port 1812 est le port d'authentication RADIUS réservé décrit dans RFC2138. Les points d'accès (clients RADIUS) antérieurs utilisent le port 1945. La valeur par défaut s'affiche dans cette zone. Vous pouvez la conserver et l'utiliser.

RADIUS Shared Secret (Clé secrête partagée RADIUS) :

Une clé secrête partagée est uneASF de mot de passéutilisé entre un serveur RADIUS et le point d'accès (client RADIUS) spécifique à des fins d'identification. Pour que la communication réussisse, le serveur RADIUS et le point d'accès (client RADIUS) doivent utiliser la même clé secrête partagée. Entrez les mots de la clé secrête partagée.

5 Entrez vos paramètres.
6 CliquesurApply(Appliquer).

Configuration du/des client(s) sans fil

Configurez votre/vos client(s) sans fil avec les nouveaux paramètres d'authentication et de cryptage.

Pour plus d'informations, consultez le guide de l'utiliser du client sans fil.

2.4.6 Limitation de l'accès sans fil

liste de contrôle d'accès

La liste de contrôle d'accès (ACL) vous permet d'autoriser/refuser l'accès à votre réseau sans fil à des clients sans fil spécifique.

Modes ACL

Les modes suivants sont pris en charge :

Off (Désactévé): Toutes les nouvelles stations sont autorisées à accéder au WLAN SpeedTouch™716g.
On in Allow mode (Activé en mode Autoriser)
Seules les stations qui figurent dans la liste de contrôle d'accès sont autorisées à accéder au WLAN SpeedTouch™716g.
On in Deny mode (Activé en mode Refuser) Toutes les stations qui ne figurent pas dans la liste de contrôle d'accès sont autorisées à acceder au WLAN SpeedTouch™716g.

Ajout d'une nouvelle entrée à l'ACL

Pour ajouter une nouvelle adresse MAC à vos filtres d'adresses MAC sans fil :

1 Ouvrez les pages Web SpeedTouch™.

Pour plus d'informations, voir « 5.1 Accès aux pages Web SpeedTouch™ », page 46.

2 Sélectionnez Wireless (Sans fil) > Access Control (Contrôle d'accès).
3 Cliques sur View Access Control List (Afficher la liste de contrôle d'accès).
4 La page Wireless Access Control List (liste de contrôle d'accès sans fil) apparait :

Cliquez sur Add (Ajouter).

5 Entrez l'adresse MAC du périphérique sans fil que vous désírez autoriser dans le champ MAC address of wireless adaptor (Adresse MAC de l'adaptateur sans fil):

Cliquez sur Apply (Appliquer).

6 Le SpeedTouch™716g ajoute l'entrée à la liste de contrôle d'accès :

Suppression d'une entree de l'ACL

Pour supprimer une adresse MAC de la liste :

1 Dans la page Wireless Action Control List (Liste de contrôle d'accès sans fil), cliquez sur 日
2 Le SpeedTouch™716g vous invite à confirmer votrechoix. Cliquez sur Yes (Oui).
3 L'entrée est supprimée.

2.4.7 Masquage du réseau sans fil

SSID

La liaison « radio » du réseau WLAN est partagée. Étant donné qu'il n'este aucune connexion physique entre le SpeedTouch™716g et ses clients sans fil, il convient de le nommer pour autoriser l'identification univoque de votre lien radio WLAN. C'est ce que vous faites en lui attribuant un Service Set ID ou SSID, également appelé Nom de réseau. Les clients sans fil doivent faire partie de cet environnement SSID afin de pouvoir communiquer avec d'autres clients sur le (W)LAN, notamment le SpeedTouch™716g.

Diffusion du SSD

Par défaut, le SpeedTouch™716g diffuse son SSID, ce qui vous permet de reconnaître facilement votre réseau sans fil dans la liste des réseaux sans fil disponibles. Une fois vos clients sans fil configurés, il est recommendé de désactiver cette fonctionnalité.

Désactivation de la diffusion du SSD

Procedez comme suit :

1 Ouvrez les pages Web SpeedTouch™ et Sélectionnez Wireless (Sans fil) > Basic Settings (Paramètres de base):

Pour plus d'informations, voir « 5.1 Accès aux pages Web SpeedTouch™ », page 46.

2 Sélectionnez Hide Wireless Network (Hidden SSID) (Masquer le réseau sans fil (SSID masqué)).
3 CliquesurApply(Appliquer).

La désactivation de la diffusion du SSID ne signifie pas que votre réseau sans fil est sécurisé à 100% : les pirates peuvent toujours trouver leur SSID en analysant leur traffic réseau. Veillez donc à y combiner le cryptage de données.

2.5 Extension de la portée de votre réseau sans fil

Introduction

Le système de distribution sans fil (WDS) vous permet d'étendre la portée de votre SpeedTouch™716g en utilisant un ou plusieurs répéteurs sans fil (p.ex., un SpeedTouch™180). L'illustration suivante représenté deux péripériques WDS communiquant via WDS :

Le SpeedTouch™716g vous permet de configurer jusqu'à quatre liaisons WDS.

Les répêuteurs étendent la zone de couverture de votre réseau LAN sans fil, mais gardez toute fois à l'esprit que le début des clients sans fil connectés via le repêuteur en est affecté.

Conditions requises

Votre repeteur sans fil doit etre compatible WDS.
Le SpeedTouch™716g et votre répéteur sans fil doit tous deux utiliser :

La même clé WEP si le protocole WEP est activé.

Le cryptage WPA n'est pas pris en charge lors de l'utilisation du système WDS.
Le même canal fixe.

Le SpeedTouch™716g et votre répéteur sans fil ne doit pas nécessairement utiliser le même SSD. L'utilisation de SSD differents contraint vos clients sans fil à utiliser le point d'accès du SpeedTouch™716g ou le point d'accès de votre répéteur sans fil.

Configuration du SpeedTouch™716g

Procedez comme suit :

1 Ouvrez les pages Web SpeedTouchTM.

Pour plus d'informations, voir « 5.1 Accès aux pages Web SpeedTouch™ », page 46.

2 Dans le menu supérieur, cliquez sur Wireless (Sans fil).
3 Dans le menu de gauche, cliquez sur Repeater (Répéteur).
4 Cliquez sur Scan Now (Analyser maintainant) pour analyser tous les canaux radio des réseaux sans fil.
5 Le SpeedTouchTM716g affiche les reseaux disponibles dans le tableau suivant :

CH	SSID	MAC Address	Transmission Mode	Select
11	SpeedTouchBF4511	00:90:96:A8:F8:E5	802.11g	☑
6	SpeedTouch21C8C9	00:90:96:F7:E3:56	802.11g	☐

Apply

6 Sélectionnez votre répéteur sans fil dans la liste et cliquez sur Apply (Appliqueur).

Configuration du répêuteur sans fil

Configure la liaison WDS avec le SpeedTouch™ sur votre répéteur sans fil.

Pour plus d'informations, consultez le guide de l'utilisateur du repéteur sans fil.

À titre d'exemple, l'illustration ci-dessous indique les paramètres de répéteur d'un SpeedTouch™180 :

Repeater Settings

Enable WDS		☑
SSID	Name	BSSID	Channel:	Type
☐	BUTRA22	ST580	00-90-96-52-2D-78	7	11g
☐			00-30-F1-9F-05-AF	4	11g
☐			00-02-8A-37-01-C3	11	11b
☐	SpeedTouchB39DEB		00-90-96-AF-48-5A	6	11g

Refresh

Apply

Can

cel

3 Configuration

Connexion Internet

Vous devrez peut-être configurer certains paramètres afin de préparer le SpeedTouch™ pour la connectivité Internet.

Souscription requise aupres d'un FAI

Pour acceder à Internet, vous devez en原則 souscrite un compte utilisateur auprès d'un fournisseur d'accès Internet (FAI).

Pour ce compte, votre FAI vous procurera :

un nom d'utilisateur (identification pour la connexion) ;
unmotdepasse.

D'autres informations peuvent vous être demandées en fonction des exigences propres au FAI et du choix de profil de service.

Conditions préalables

Vérifiez les points suivants :

Le périphérique SpeedTouch™ est correctement configuré et sous tension comme décrit à la section « 1.2 Configuration du SpeedTouch™», page 13.
La configuration du SpeedTouch™ est sa configuration par défaut. Pour plus d'informations sur la réinitialisation du SpeedTouch™, reportez-vous à la section « 8.3 Rétâbilitation des paramètres par défaut », page 108.
Le système d'exploitation de l'ordinateur prend en charge le protocole TCP/IP et son interface Ethernet est configurée pour obtenir sa configuration IP dynamiquement.

En cas de problème, vous pouvez également configurer l'interface Ethernet ou USB de l'ordinateur avec une adresse IP statique (par exemple, 192.168.1.2, 192.168.1.3), mais assurez-vous de ne PAS utiliser l'adresse 192.168.1.254 qui est l'adresse IP par défaut du SpeedTouch™.

• Voitr navigateur Web peut exéçuter et permet l'exécution des scripts Java.

Pour plus d'informations, reportez-vous à l'aide de votre navigateur Web.

Procedure de configuration

Procedez comme suit :

1 Démarrez le navigateur Web de l'ordinateur.
2 Accedez aux pages Web SpeedTouch™ à l'adresse http://192.168.1.254.
3 Le SpeedTouch™ you invite à entrer un nom d'utilisateur et un mot de passer. Tapez « admin » dans les deux champs et cliquez sur OK.
4 Voitr navigateur se connecte aux pages Web SpeedTouchTM.
5 Dans le menu supérieur, cliquez sur Quick Start (Demarrage rapide).
6 Dans le menu de gauche, cliquez sur Quick Setup (Installation rapide).
7 L'Assistant Quick Setup vous guidera tout au long de la configuration de votre SpeedTouch™. Suivez les instructions et saississez, le cas échéant, les informations requises. Ces informations doivent être fournies par votre fournisseur de services.

Pour plus d'informations sur les différentes fenêtres qui s'affichent lors de la configuration, voir « Page Quick Setup », page 49.

8 Au terme de la configuration, le SpeedTouch™ redémarre afin de prendre en compte la nouvelle configuration.

4 Connexion Internet du SpeedTouch™

Introduction	Ce chapitre vous explique comment configurer votre SpeedTouchTM en fonction de vos préférences et comment accéder à Internet.
Méthodes d'accès	Après avoir configuré le SpeedTouchTM et vos ordinateurs selon les instructions décrites à la section « 3 Configuration», page 37, vous pouvez vous connecter au réseau étendu (WAN, Wide Area Network) ou à Internet.Suivant la configuration du SpeedTouchTM, vous disposez de l'une des méthodes d'accès suivantes:Accès directUne fois la configuration initiale executée, la ligne DSL fournit un accès instantané et continu.Accès commutéL'accès doit être établi de façon explicite (par « numérorotation », par exemple) avec un serveur d'accès à distance à large bande (BRAS, Broadband Remote Access Server).Le modele de protocole de connexion est fonction du profil de service sélectionné pour configurer le SpeedTouchTM et doit correspondre aux exigences du fournisseur d'accès Internet.
Accès direct	Comme mentionné, à l'issue de la configuration initiale vous disposez d'un accès instantané et continu au WAN.En cas d'accès direct, il est possible que l'on vous demande de préciser un nom d'utilisateur et un mot de passer sur une page d'accueil Internet.
Accès commuté	Le SpeedTouchTM prend en charge les deux méthodes de connexion les plus courantes, à savoir : PPP sur ATM (PPPoA) et PPP sur Ethernet (PPPoE).La méthode de connexion est fonction du profil de service sélectionné pour configurer le SpeedTouchTM et doit correspondre aux exigences du fournisseur d'accès Internet.Connexion PPPoA routée : le SpeedTouchTM doit être configuré pour le service de connexion PPPoA routée.Connexion PPPoE routée : le SpeedTouchTM doit être configuré pour le service de connexion PPPoE routée.Ces deux services sont disponibles via le menu Quick Setup (Installation rapide) du SpeedTouchTM.

Utilisation du client PPP intégré du SpeedTouch™

Le client PPP intégré du SpeedTouch™ vous permet d'étabrir une connexion Internet pour tous les (ou certains) ordinateurs résidant sur votre réseau local en contrôle le client avec un seul ordinateur du réseau.

Si cét ordinateur exécuté :

MS Windows XP
you've pouze utiliser le client de contrôle de passerelle Internet de Microsoft Windows XP.
Pour plus d'informations, reportez-vous à la section « 4.1 Utilisation de l'agent de contrôle de passerelle Internet de MS Windows XP», page 41.
un autre système d'exploitation vous pouvez utiliser les pages Web SpeedTouch™ Pour plus d'informations, reportez-vous à la section « 4.2 Utilisation des pages Web SpeedTouch™ », page 43.

4.1 Utilisation de l'agent de contrôle de passerelle Internet de MS Windows XP

Introduction

Les utilisateurs de MS Windows XP peuvent facilement étabir des sessions PPP, sans acceder aux pages Web SpeedTouch™, grâce au client de contrôle et découverte de passerelle Internet de MS Windows XP qui permet de contrôle le SpeedTouch™ directement à partir de l'ordinateur.

Conditions requires

Les conditions suivantes doivent etre respectees :

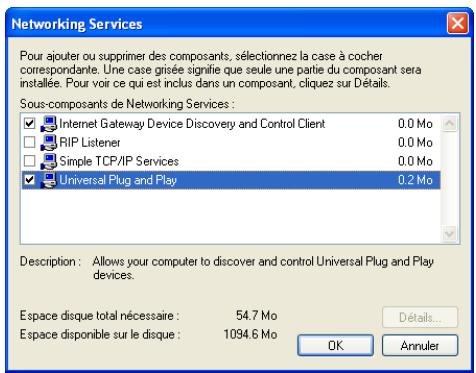

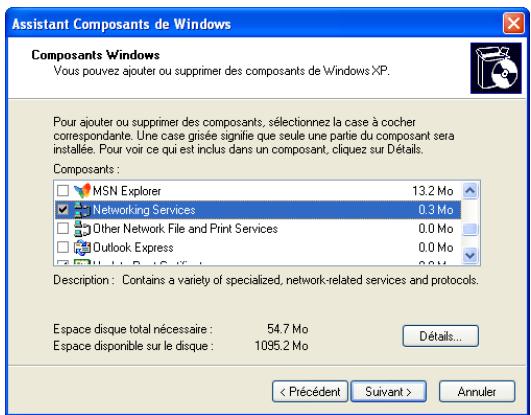

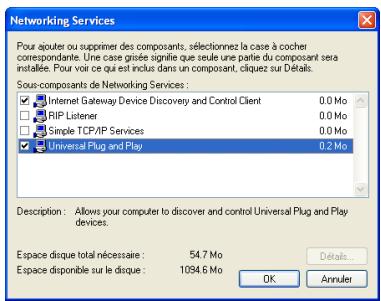

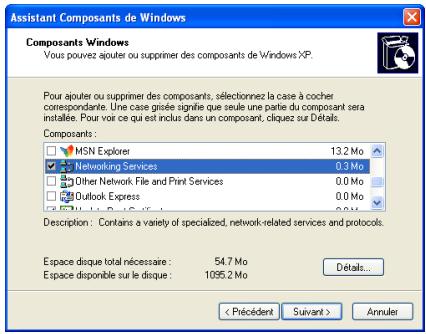

UPnP™ (sous-composant des services de mise en réseau de Windows XP) doit être ajoute à votre système Windows XP (voir « 8.2 UPnP™ sur les systèmes Windows XP », page 105).
Le client de contrôle et découverte de passerelle Internet (sous-composant des services de mise en réseau de Windows XP) doit être activé sur votre système Windows XP (voir « 8.2 UPnP™ sur les systèmes Windows XP», page 105).

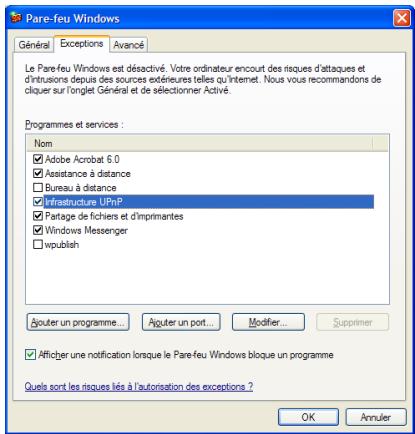

Si votre ordinateur exécute Windows XP Service Pack 2 (SP2) et que vous utilisez le pare-feu Windows, assurez-vous que celui-ci autorise les connexions réseau entrantes pour le service UpnP (voir « Configuration du pare-feu Windows », page 106).
Vérifiez que le composant UPnP™ est activé sur le SpeedTouch™ (voir “Page UPnP », page 60).

Démarrage d'une session Internet

Procedez comme suit :

1 Click Cliquez sur (Parametes >) Panneau de configuration dans le menu Demarrer.
2 La fenêtre Panneau de configuration s'affiche. Accédez à (Connexions réseau et Internet >) Connexions réseau.

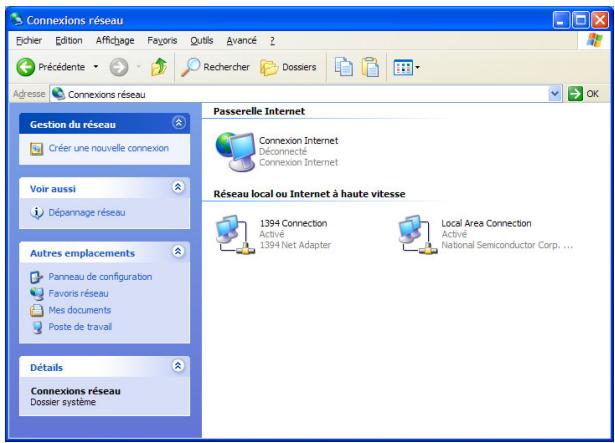

3 La fenêtre Connexions réseau s'affiche :

À côté de votre/vos connexion(s) réseau s'affiche une icône Passerelle Internet indiquant la capacité du SpeedTouch™ à établier une connexion Internet à l'aide d'une passerelle Internet.

4 Double-cliquez sur I'icone Connexion Internet.

Le client PPP intégré du SpeedTouch™ établit une connexion Internet. L'icone Passerelle Internet affiche connecté et votre ordinateur est en ligne.

Vou pouvez ouvrir un navigateur Web et surfer sur Internet.

Passerelle Internet connectee

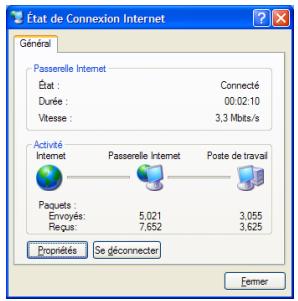

Tant que le client PPP intégré du SpeedTouch™ est connecté, vous pouvez afficher l'état de connexion et certains compteurs en double-cliquant sur l'icone Connexion Internet dans la fenêtre Connexions réseau de l'ordinateur :

Un contrôle plus détaillé vous est proposé via les pages Status (État) du SpeedTouch™. Reportez-vous à la section « 5.4 Menu Status (État)», page 55.

Fin d'une session Internet

Procedez comme suit :

1 Cliques sur (Parametes ) Panneau de configuration dans le menu Demarrer.
2 La fenêtre Panneau de configuration s'affiche. Accedez à (Connexions réseau et Internet >) Connexions réseau.
3 La fenêtre Connexions réseau s'affiche.
4 Cliquez avec le bouton droit sur l'icone Connexion Internet et selectionnez Se déconnecter pour fermer la session.

Vous pouvez également double-cliquer sur l'icone. La fenêtre État de la connexion Internet s'ouvre contenant un bouton Se déconnecter qui permet de fermer la session.

Le client PPP intégré du SpeedTouch™ arrête la connexion Internet. L'icone Passerelle Internet affiche déconnecté et les ordinateurs sont hors ligne.

4.2 Utilisation des pages Web SpeedTouch™

Introduction

Les pages Web SpeedTouch™ étant contrôlables à l'aide de n'importe quel système d'exploitation doté d'un navigateur Web, la méthode d'établissement de sessions PPP déscribe ci-dessous s'applique à tout système.

Démarrage d'une session Internet

Procedez comme suit :

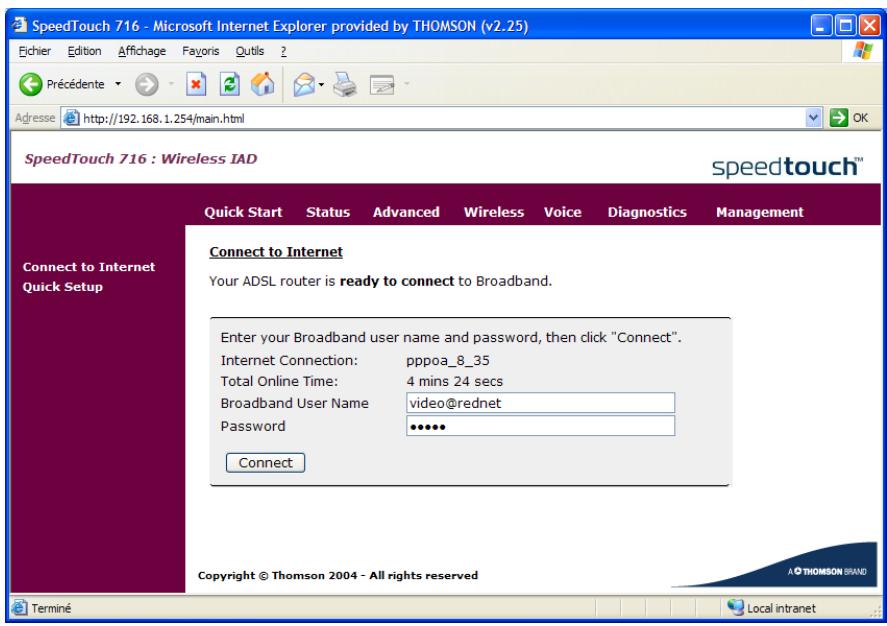

1 Ouvrez un navigateur Web sur votre ordinateur et rendez-vous sur les pages Web SpeedTouch™ (pour plus d'informations, reportez-vous à la section « 5.1 Accès aux pages Web SpeedTouch™ », page 46):

2 Indiquez votre nom d'utilisateur et votre mot de passer dans les champs appropriés.
3 CliquesurConnect (Se connector).

Le client PPP intégré du SpeedTouch™ établit une connexion Internet.

Vou pouve ouvrir un autre navigateur Web ou continuer avec celui-ci et surfer sur Internet.

Pendant la session Internet

Vous pouvez consulter et suivre votre connexion Internet tant que la session est active via les pages Status (État) du SpeedTouch™. Reportez-vous à la section « 5.4 Menu Status (État)», page 55.

Fin d'une session Internet

Pour fermer une connexion PPP routée active, procédez comme suit :

1 Ouvrez un navigateur Web sur votre ordinateur et rendez-vous sur les pages Web SpeedTouch™ (pour plus d'informations, reportez-vous à la section « 5.1 Accès aux pages Web SpeedTouch™ », page 46).
2 Voiture navigateur Web ouvre la page Connect to Internet (Connexion à Internet).
3 Cliquez sur Disconnect (Se déconnecter).

Le client PPP intégré du SpeedTouch™ arrêté la connexion Internet. L'état de la session de l'entrée devient Down (Inactif) et vos ordinateurs sont hors ligne.

5 Interface Web du SpeedTouch™

Introduction

Le SpeedTouchTM intégre des pages Web de configuration.

Celles-ci vous permettent de configurer le SpeedTouch™ simplement avec un navigateur depuis n'importequel ordinateur local connecté au SpeedTouch™.

Ce chapitre vous présente brièvement les pages Web SpeedTouch™ et leurs fonctionnalités respectives.

5.1 Accès aux pages Web SpeedTouch™

Conditions requises

Vérifiez les points suivants :

Le SpeedTouch™ et l'ordinateur partagent le même sous-réseau IP (192.168.1.0/24). L'adresse IP locale par défaut du SpeedTouch™ est 192.168.1.254. Pour acceder aux pages Web, l'ordinateur doit être configuré pour une adresse IP du même sous-réseau, par exemple 192.168.1.2.
Votre navigateur Web n'utilise pas un serveur proxy et l'adresse IP du SpeedTouch™ n'est pas soumise à un serveur proxy.

ur plus d'informations sur la procédure à suivre pour désactiver laction de serveur proxy dans votre navigateur Web, reportez-vous à de ce dernier.

Javascript est activé sur votre navigateur Web.

Utilisation de l'adresse IP du SpeedTouch™

Pour acceder aux pages Web SpeedTouch™, procedez comme suit :

1 Démarrez le navigateur Web sur l'ordinateur.
2 Accedez au SpeedTouch™, à son adresse IP (par défaut, http://192.168.1.254).
3 Tapez le nom d'utilisateur (par défaut, « admin ») et le mot de passer (par défaut, « admin ») de votre SpeedTouch™ et cliquez sur OK pour accéder aux pages Web SpeedTouch™ :

Utilisation du service UPnP

Si vous ordinateur exécute Windows XP Service Pack 2 (SP2) et que vous utilisez le pare-feu Windows, assurez-vous que celui-ci autorise les connexions réseau entrantes pour le service UpnP (voir « Configuration du pare-feu Windows », page 106).

Si vous ordinaire possède la fonctionnalité UPnP™, vous pouvez accéder aux pages Web SpeedTouch™ comme suit :

1 Cliquez sur (Parametes ) Panneau de configuration dans le menu Demarrer pour ouvrir le Panneau de configuration.
2 Accedez à Connexions réseau et Internet > Favoris réseau.

Si vous utilisez le Panneau de configuration en vue classique, cliquez sur Connexions reseau dans le Panneau de configuration et selectionnez Favoris reseau sous Autres emplacements.

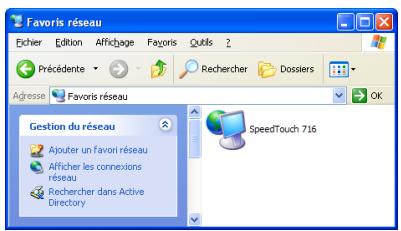

3 La fenêtre illustrée ci-dessous s'affiche :

Double-cliquez sur I'icone SpeedTouchTM.

4 Tapez le nom d'utilisateur (par défaut, « admin ») et le mot de passer (par défaut, « admin ») et cliquez sur OK pour acceder aux pages Web SpeedTouch™:

Page de démarrage du SpeedTouch™

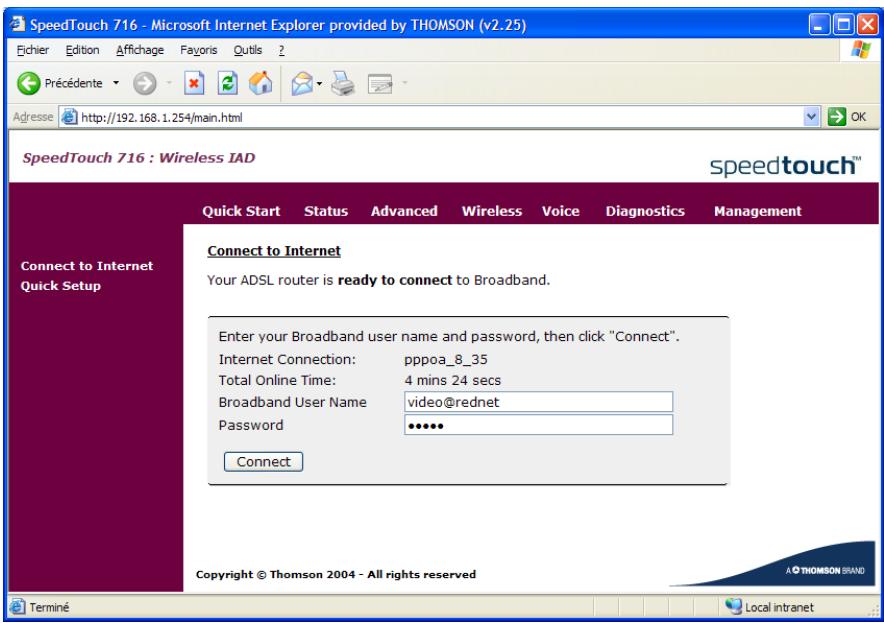

Vous accedez alors à la page Connect to Internet (Connexion à Internet) :

5.2 Navigation dans les pages Web SpeedTouch™

Menu de rubriques et liens

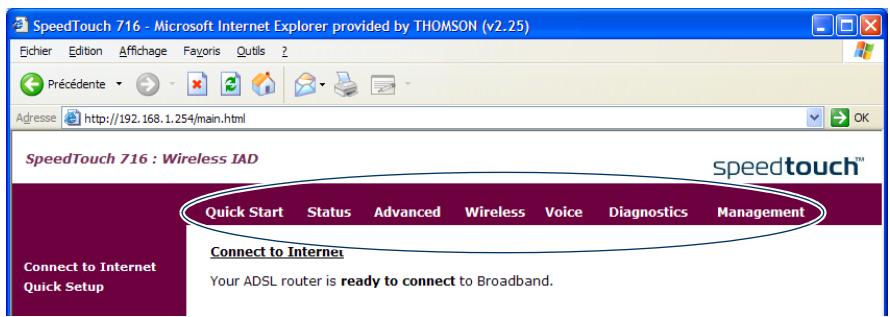

Avec l'aide de ce menu, vous pouvez naviguer à travers tous les aspects configurables du SpeedTouch™.

Les pages Web SpeedTouch™ sont regroupées selon les catégories suivantes :

Menu Quick Start (Démarrage rapide)
Menu Status (État)
Menu Advanced (Avancé)
Menu Wireless (Sans fil)

Ce lien n'est disponible que si vous avez acheté un SpeedTouch™716g.

Menu Voice (Voix)
Menu Diagnostics
Menu Management (Gestion)

Application de nouveaux paramètres

Dans certains cas, il est nécessaire de redémarrer le SpeedTouch™ pour que vos modifications soient prises en compte. Dans ce cas, un message s'affiche dans le coin inférieur gauche :

5.3 Menu Quick Start (Démarrage rapide)

Menu Quick Start

Le menu Quick Start contient les sous-menus suivants :

La page Connect to Internet (Connexion à Internet) vous permet d'étabir des connexions commutes, le cas échéant :

Connect to Internet

Pour plus d'informations, voir « 4.2 Utilisation des pages Web SpeedTouch™ », page 43.

Page Quick Setup

L'Assistant Quick Setup (Installation rapide) vous guide tout au long de la configuration de votre connexion Internet. Au cours de la procédure de configuration, les fenêtres suivantes s'affichent :

Cette page s'affiche uniquement si vous sélectionnez PPPoA ou PPPoE comme type de connexion.

Configure LAN Side Settings
Summary

ATM PVC

La section ATM PVC vous permet de configurer les paramètres VPI/VCI :

Quick Setup

Les champs suivants sont disponibles :

VPI (Virtual Path Identifier): Identifie le chemin virtuel entre des extrémités dans un réseau ATM. La plage valide est comprise entre 0 et 255.
VCI (Virtual Channel Identifier): Identifie les extrémites d'un canal virtuel dans un réseau ATM. La plage valide est comprise entre 32 et 65535.

Si vous ne savez pas si vous doivent utiliser VPI ou VCI, activez la case à cocher Auto Scan Internet Connection (PVC) (Analyse automatique de la connexion Internet) afin de déterminer la valeur correcte.

Entrez les valeurs fournies par votre FAI et cliquez sur Next (Suisant).

Connection type

Le page Connection Type (Type de connexion) vous permet de selectionner le type de connexion :

Pour configurer le type de connexion :

1 Dans la boîte de dialogue Protocol (Protocole), Sélectionné le protocole fourni par votre FAI (par exemple, PPPoE).
2 Dans la liste Encapsulation, cliquez sur le type d'encapsulation fourni par votre FAI (par exemple, LLC/SNAP).
3 Cliques sur Next (Suivant) pour continuer.

WAN IP Settings

La page WAN IP Settings (Paramètres IP de réseau étendu (WAN)) vous permet de configurer les paramètres IP de réseau étendu :

Configure Internet Connection - WAN IP Settings

Obtain an IP address automatically (Obtenir automatiquement une adresse IP) si vous fournisseur d'accès Internet exige que vous utilisez une adresse IP dynamique.
Use the following IP address (Utiliser l'adresse IP suivante) si vous a fourni une adresse IP statique.
Enable NAT (Activer la traduction d'adresses réseau) pour activer cette fonctionnalité.
Enable QoS (Activer la qualité de service) pour activer cette fonctionnalité.

La zone MTU vous permet de changer le paramètre Maximum Transmission Unit (MTU).

Ne changez pas la taille par défaut sans précaution.

Si vous configurez une connexion PPPoE ou PPPoA, la fenêtre suivante s'affiche :

Les champs suivants sont disponibles :

• PPP User Name (Nom d'utilisateur PPP) :

Tapez le nom d'utilisateur fourni par votre FAI.

PPP Password (Mot de passer PPP) :

Tapez le mot de passer fouri par votre FAl.

Always On (Permanent):

Cliquez sur cette option pour vous assurer que la connexion est toujours active.

Dial on Demand (Accès à la demande):

Cliquez sur cette option pour obtenir un accès à la demande. Entrez le délambda d'expiration après lequel la connexion réseau doit être arrêtée en l'absence d'activité pour ce routeur.

Manually Connect (Connexion manuelle) :

Cliquez sur cette option pour vous connecter à Internet via les pages Web SpeedTouch™. Entrez le lié d'expiration après lequel la connexion réseau doit être arrêtée en l'absence d'activité pour ce routeur.

Pour plus d'informations, voir « Page Connect to Internet», page 49.

Tapez le nom d'utilisateur et le mot de passerie fournis par votre FAI et cliquez sur Next (Suivant).

Configure LAN Side Settings

La page Configure LAN side Settings (Configuration des paramètres du côté LAN) s'affiche :

Configure LAN side Settings

Cette page permet d'effectuer les opérations suivantes :

Modifier l'adresse IP LAN du SpeedTouchTM.

Les champs suivants sont disponibles :

Primary IP Address (Adresse IP primaire) :

Entrez la première adresse IP de votre connexion LAN.

Subnet Mask (Masque de sous-réseau) :

Entrez le masque de sous-réseau pour votre connexion LAN.

l'adresse IP secondaire et le masque de sous-réseau) :

Activez cette case à cocher pour définir un autre jeu d'adresse IP et de masque de sous-réseau pour vous connecter au routeur si ceux-ci ne sont pas compris dans la plage qu'accepte le serveur DHCP.

Secondary IP Address (Adresse IP secondaire) :

Entrez la deuxième adresse IP de votre connexion LAN.

Subnet Mask (Masque de sous-réseau) :

Entrez le masque de sous-réseau pour votre connexion LAN.

Modifier le paramètre Maximum Transmission Unit (MTU).

Ne modifiez pas la taille par défaut sans précaution.

Configurer les paramètres DHCP du SpeedTouch™. Les champs suivants sont disponibles :

DHCP Server On (Serveur DHCP acté) :

Cliquez sur cette option pour que le SpeedTouch™ affecte des adresse IP aux péripériques connectés au réseau SpeedTouch™. Les champs suivants sont alors disponibles :

Start IP Address (Adresse IP de département) :
Entrez l'adresse IP du point de départ pour le pool d'adresses IP qu'utilise votre serveur DHCP.
End IP Address (Adresse IP de fin) :
Entrez l'adresse IP du point de fin pour le pool d'adresses IP qu'utilise votre serveur DHCP.
Leased Time (Durée du bail) (par défaut : 1 jour) :
Entrez la durée pour laquelle l'adresse IP est affectée.

!

Assurez-vous qu'au moins une des adresses IP LAN a le même sous-réseau que celles du pool DHCP baille.

DHCP Server Off (Serveur DHCP désacté) :

Cliquez sur cette option si le service DHCP n'est pas nécessaire sur le LAN.

Entrez tous les paramètres nécessaires et cliquez sur Next (Suvant) pour passer à la page suivante.

Summary

Au terme de la procédure de configuration, l'Assistant Quick Setup (Installation rapide) résume vos paramètres :

The Internet Connection -- Summary

apporter des modifications à la configuration indiquée, cliquez sur Back (Préçédent) ;
appliquer vos paramètres :

1 cliquez sur Finish (Terminer) pour accepter ces parametes,
2 le SpeedTouch™ redémarre pour appliquer vos modifications :

Reboot DSL Router

5.4 Menu Status (État)

Menu Status

La section Status comporte les pages suivantes :

La page Overview (Aperçu) vous permet de consulter l'etat actuel de la connexion DSL :

La page ADSL Line Status (Etat de la ligne ADSL) vous permet de :

consulter toutes les informations relatives à l'ADSL:

ADSL Line Status

Cliquez sur More Information (Plus d'infos) pour afficher des statistiques plus détaillées.

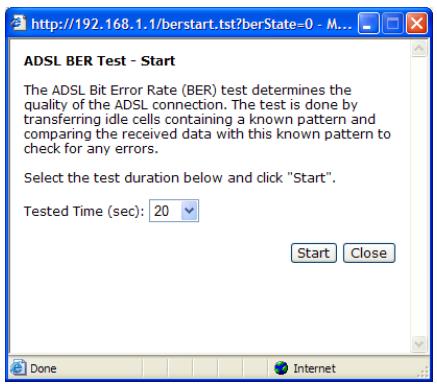

Cliquez sur le bouton ADSL BER Test (Test TEB ADSL) afin de déterminer la qualité de la connexion ADSL :

Pour démarrer le test TEB (taux d'erreur binaire) ADSL :

1 Sélectionnez la durée (en secondes) dans la liste Tested Time (Durée de test).
2 Cliquez sur Start (Démarrer).
3 Le SpeedTouch™ execute le test TEB ADSL.

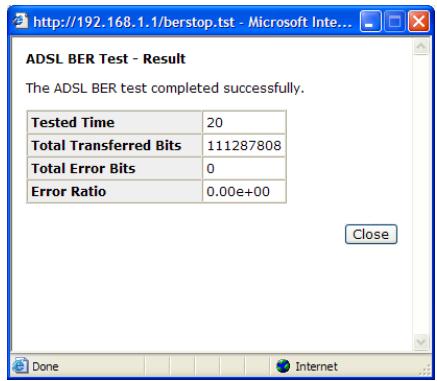

4 Au terme du test, les résultats s'affichent sous forme de liste dans la fenêtre suivante :

5 Cliquez sur Close (Fermer) pour fermer la fenêtre.

Cette page vous permet de consulter les informations de connexion de votre SpeedTouch™ :

Internet Connection

Cette page vous permet de consulter les enregistrements de données qui transiently via l'interface LAN et WAN :

Traffic Statistics

Cette page contient la liste des baux d'adresses IP actuels fournis par le serveur DHCP du SpeedTouch™ :

DHCP Table

Cette page contient la liste des clients sans fil actuellément associés au point d'accès SpeedTouch™ :

Cette page affiche les routes statiques utilisées par le routeur IP du SpeedTouch™ :

Routing Table

Cette page contient la table ARP (Address Resolution Protocol) qu'utilise le SpeedTouch™ pour convertir en adresse physique l'adresse IP d'un hôte connecté au SpeedTouch™ :

ARP Table

Le menu Advanced comporte les sous-submenus suivants :

Sous-menu Local Network (Réseau local)
Sous-menu Internet
Sous-menu IP Routing (Routage IP)
Sous-menu DNS Server
Sous-menu Virtual Server (Serveur virtuel)
Sous-menu Firewall (Pare-feu)
Sous-menu Quality of Service (Qualité de service)
Sous-menu IGMP Proxy

5.5.1 Sous-menu Local Network (Réseau local)

Menu Local Network

La section Local Network comporte les pages suivantes :

Page IP Address
Page DHCP Server
Page UPnP

Page IP Address

L'illustration suivante représenté la page LAN IP Address Configuration (Configuration de l'adresse IP LAN):

Cette page permet de configurer les éléments suivants :

L'adresse IP LAN du SpeedTouch™.

Vouss pouvez affecter une deuxième adresse IP au SpeedTouch™ en activant la case à cocher Configure secondary IP address and subnet mask (Configurer une adresse IP secondaire et un masque de sous-réseau).

Modifier le paramètre Maximum Transmission Unit (MTU).
Ne modifies pas la taille par défaut sans précaution.
Un nom d'hote DNS statique pour le SpeedTouchTM : l'affection d'un nom d'hote DNS statique au SpeedTouchTM vous permet d'acceder au SpeedTouchTM non seulement par son adresse IP mais également par son nom (par exemple, « ST716.lan »).

Page DHCP Server

La page DHCP Server Configuration (Configuration du serveur DHCP) vous permet de configurer le SpeedTouch™serveur DHCP :

DHCP Server Configuration

Sélectionnez la case d'options :

DHCP Server On (Serveur DHCP activé) si le service DHCP est nécessaire sur le LAN. Le routeur affecte une adresse IP et une adresse de passerelle à chacun de vos ordinateurs.

Cliquez sur Reserved IP Address List (Liste des adresses IP réservées) pour affecter une adresse IP statique à un ordinateur de votre réseau LAN.

Relay On (Relais activé) pour utiliser un serveur DHCP disponible sur un autre réseau.
Server and Relay Off (Serveur et relais désactivés) pour désactiver le serveur DHCP SpeedTouch™.

Page UPnP

La page UPnP yous permit d'activer/désactiver le service UPnP :

UPnP Configuration

Si vous activez la case à cocher Enable UPnP (Activer UPnP), tous les hôtes locaux pourront détecter le SpeedTouch™. Tout hôte local sera en mesure de créé le mappage des ports pour n'importe quel périhérique local.

Si vous souhaitez utiliser cette fonction, assurez-vous que le service UPnP est correctement installé sur l'ordinateur. Reportez-vous à la section « 8.2 UPnP™ sur les systèmes Windows XP », page 105.

5.5.2 Sous-menu Internet

Menu Internet

La section Internet comporte les pages suivantes :

La page Internet Connection Configuration (Configuration de la connexion Internet) you permit de consulter/modifier les paramètres WAN de chaque service :

Si vous cliquez sur le lien Connect (Se connecter) de la connexion, le SpeedTouch™ se connecte automatiquement au WAN.

Pour reconfigurer une connexion, clique sur 出

Page ADSL Settings

Cette page vous permet de consulter/modifier les paramètres ADSL :

ADSL Settings

Enable ADSL Port

Cette fonctionnalité est exclusivement réservée aux utilisateurs experimentés.

5.5.3 Sous-menu IP Routing (Routage IP)

Menu IP Routing

Le menu Routage IP comprend les pages suivantes :

Cette page vous permet d'ajouter/supprimer des routes statiques du routeur SpeedTouch™:

Le protocole RIP (Routing Information Protocol) sert à l'échange d'informations de routage entre des routeurs. Il permet au routeurs de déterminer les routes optimales.

La page Dynamic Routing vous permet d'activer/désactiver le protocole RIP sur les interfaces SpeedTouch™ :

Les champs suivants sont disponibles :

Version:

Contient les informations RIP lors de la réception et de la diffusion des paquets RIP.

Operation (Mode) :

Active (Actif) pour transmettre et receivevoir des informations de routage des autres routeurs.
Passive (Passif) pour uniquement receivevoir des informations de routage des autres routeurs.

Enabled (Activé) :

Vou puez activer/désactiver le protocole RIP pour chaque interface.

5.5.4 Sous-menu DNS Server

Menu DNS Server

La page DNS Server Configuration (Configuration du serveur DNS) vous permet de configurer vos paramètres DNS :

DNS Server Configuration

Si la case Enable Automatic Assigned DNS (Activer affection automatique des paramètres DNS) est :

Activée:

Le SpeedTouch™ accepte la première affectation DNS reçue d'un des PVC compatibles PPPoA, PPPoE ou MER/DHCP à l'établissement de la connexion.

Désactivée:

Vousdevezfournir:

une adress IP primaire pour le serveur DNS ;
une adresse IP secondaire pour le serveur DNS (facultatif).

5.5.5 Sous-menu Virtual Server (Serveur virtuel)

Menu Serveur virtuel

La section Virtual Server comporte les pages suivantes :

Page Port Forwarding
Déclenchement de port
Page DMZ Host
Page Dynamic DNS

Cette page vous permet d'ajouter/supprimer des règles de transfert de port :

Port Forwarding

Déclenchement de port

Pour plus d'informations sur le transfert de port et les serveurs virtuels, voir « 7.1 Configuration d'un serveur virtuel », page 98.

Lorsque le SpeedTouch™ détecte du traffic sortant sur un port figurant dans la table Port Triggering (Déclenchement de port) (port déclencheur), il créé automatiquement les règles de transfert de port nécessaires pour autoriser le traffic entrant pour cette connexion.

Le déclenchement de port est utile pour les applications nécessitant plusieurs connexions telles que les yeux et les conférences video.

La page Port Triggering (Déclenchement de port) vous permet d'ajouter/supprimer des règles de déclenchement de port :

Port Triggering

La page DMZ Host (Hôte DMZ) vous permet de spécifique un hôte DMZ (Direct Mapping Zone):

DMZ Host

Toutes les connexions entrantes qui ne correspondent à aucune rège de transfert de port statique ou dynamique seront transférées vers cet hôte DMZ.

Si vous spécifiez un hôte DMZ, assurez-vous que cet hôte utilise une adresse IP statique.

Page Dynamic DNS

Cette page permet aux utilisateurs Internet d'acceder à vos serveurs virtuels en utilisant un nom de Domaine au lieu d'une adresse IP

Les pare-feu sont des périphériques réseau qui protègent un réseau des autres réseaux moins fiables. Il s'agit, en majeure partie, de périphériques de contrôle d'accès réseau qui autorisent et refusent l'entrée ou la sortie de différents types de traffic du réseau d'une entreprise. Le plus souvent, les pare-feu sont placés à la limite du réseau afin de protégger une entreprise des utilisateurs malveillants sur Internet.

Régles de pare-feu

Le pare-feu SpeedTouch™ peut :

Refuser ou autoriser explicitement le passage d'un paquet.
Faire la distinction entre différentes interfaces et vérifier la correspondance entre les champs suivants :

Adresse IP source et de destination
Port

Page IP Filtering

Cette page vous permet de configurer des règles de filtrage IP pour le SpeedTouch™ :

IP Filtering

5.5.7 Sous-menu Quality of Service (Qualité de service)

QoS

La qualité de service (QoS) est une initiative du secteur qui offre un traitement préférentiel à certains sous-ensembles de données, leur permettant de traverser Internet ou un Intranet grâce à un service de transmission de qualité supérieure.

La section Quality of Service compte les pages suivantes :

La page Bridge QoS vous permet de classer le traffic ascendant (vers Internet) en affectant une priorité de transmission à différentes données d'utilisateur. La fonction Bridge QoS donne la priorité à la transmission de données basée sur les paquets en pont de couche 2 :

La page IP QoS vous permet de classer le traffic ascendant (vers Internet) en affectant une priorité de transmission à différentes données d'utilisateur. La fonction IP QoS donne la priorité à la transmission de données basée sur les paquets IP de couche 3 :

Le protocole IGMP (Internet Group Management Protocol) est un protocole Internet qui permet à un ordinateur Internet de signaler sa participation à un groupe de multidiffusion aux routeurs adjacents par le bias de messages IGMP.

Proxy IGMP

En agissant en tant que proxy, le système prend cependant en charge la partie hote de la tâche IGMP comme suit :

Lorsqu'il est interrogé, le système envoie au groupe des rapports de participation au groupe.
Lorsqu'un des hôtes rejoint un groupe d'adresses de multidiffusion auquel n'appartientaucundesautreshôtes,le systèmeenvoieà ce groupe des rapportés de participation au groupe non sollicitée.
Lorsque les derniers hôtes d'un groupe de multidiffusion spécifique quittent le groupe, le système envoie au groupe de routeurs un rapport de fin de participation au groupe.

Page IGMP Proxy Configuration

La page IGMP Proxy Configuration (Configuration du proxy IGMP) vous permet d'activer/désactiver le proxy IGMP :

IGMP Proxy Configuration

Cet élément de menu n'est disponible que si vous avez achetié un SpeedTouch™716g.

Paramètres de base du système sans fil

Pour plus d'informations sur les notions de base de la mise en réseau sans fil, voir « 2.3 Configuration de la connexion sans fil », page 19.

Navigation

Le menu Wireless (Sans fil) propose les éléments de menu suivants :

Page Basic (Général)
Page Security (Sécurité)
Page Access Control (Contrôle d'accès)
Page Repeater (Répéteur)

5.6.1 Page Basic (Général)

Page Basic

L'illustration suivante represente la page Wireless Basic Settings (Paramètres sans fil de base) :

Configuration du point d'accès SpeedTouch™

Si la case à cocher Enable Wireless Network (Activer le réseau sans fil) est activée, les champs suivants sont disponibles :

Hide Wireless Network (Masquer le réseau sans fil) :

Activez cette case à cocher pour que le SpeedTouch™ ne diffuse pas son SSID.

Pour plus d'informations, voir « 2.4.7 Masquage du réseau sans fil », page 34.

Wireless Network Name (Nom du réseau sans fil) (SSID)

Nom de votre réseau sans fil.

Channel (Canal) :

Fréquence d'établissement des liaisons radio. Sélectionnez un canal de votrechoix dans la liste déroulante.

Sur plus d'informations sur l'utilisation des canaux radio, voir « Canaux radio », page 19.

Transmission Mode (Mode de transmission) :

Les modes suivants sont disponibles :

Sélectionnez ce mode pour autoriser les clients IEEE802.11b et IEEE802.11g.

Cette liste vous permet de configurer le taux de transmission de votre connexion sans fil.

négligez pas le fait que plus la distance qui sépare le

SpeedTouch™ du client sans fil augmente, plus le début diminue.

Si vous sélectionnez Mixed Mode dans la liste Transmission Mode,

vous ne pouvez pas spécifique de taux de transmission manuellement.

Turbo Mode (Mode Turbo) :

Activez la case Enabled pour invoquer cette fonction qui permet d'accelérer la transmission, ou activez la case Disabled pour quitter cette fonction.

5.6.2 Page Security (Sécurité)

Page Security

La page Security vous permet deCHOISIR un mode de cryptage pour les données envoyées sur le réseau sans fil SpeedTouchTM ::

Wireless Security

Pour plus d'informations, voir « 2.4.1 Cryptage», page 25.

5.6.3 Page Access Control (Contrôle d'accès)

Page Access Control

La page Wireless MAC Access Control (Contrôle d'accès MAC sans fil) vous permet d'activer la configuration du contrôle MAC sans fil :

Pour plus d'informations, voir « 2.4.6 Limitation de l'accès sans fil », page 32.

5.6.4 Page Repeater (Répéteur)

Fonctionnalité WDS

Le système de distribution sans fil (WDS) vous permet d'étendre la portée de votre SpeedTouch™716g à l'aide d'un ou plusieurs répéteurs sans fil.

Page Repeater

La page Repeater vous permet de configurer une liaison WDS avec d'autres points d'accès :

Wireless Repeater

Pour plus d'informations, voir « 2.5 Extension de la portée de votre réseau sans fil», page 35.

5.7 Menu Voice (Voix)

Protocoles

Suivant le SpeedTouch™ que vous avez acheté, un des protocoles suivants est utilisé pour la Voix sur IP (VoIP):

SIP (Session Initiation Protocol) Pour plus d'informations sur les pages Web SIP, voir « 6.1.2 Pages Web SIP », page 85.
MGCP (Media Gateway Control Protocol) Pour plus d'informations sur les pages Web MGCP, voir « 6.2.2 Pages Web MGCP », page 90.

5.8 Menu Diagnostics

Page Diagnostics

La page Diagnostics vous permet de vérifier les connexions du SpeedTouch™ :

Diagnostic Tests

Pour plus d'informations, voir « 8.4.1 Tests de diagnostic», page 110.

5.9 Menu Management (Gestion)

Page Admin Account

La page Admin Account (Compte Admin) vous permet de configurer un mot de passée système afin de limiter l'accès au SpeedTouch™ :

Admin Account

Il est vivement recommendé de définir un mot de passer système pour protégger le SpeedTouch™. Veiliez toutes à ne jamais utiliser de mot de passer évident, tel que votre nom ou votre date de naissance.

La valeur par défaut pour le nom d'utilisateur ou le mot de passer est « admin ».

Page Remote Access

La page Remote Access Control (Contrôle d'accès à distance) vous permet de :

Configurer des modes d'accès à distance :

Les modes d'accès suivants sont pris en charge :

Web Browser (Navigateur Web)
Telnet
SNMP
Secure Shell (SSH)
FTP
TFTP
Ping

Si vous choisissez cette option, tous les hôtes Internet peuvent exéçuter une commande Ping sur votre routeur sans la moindre difficulté.

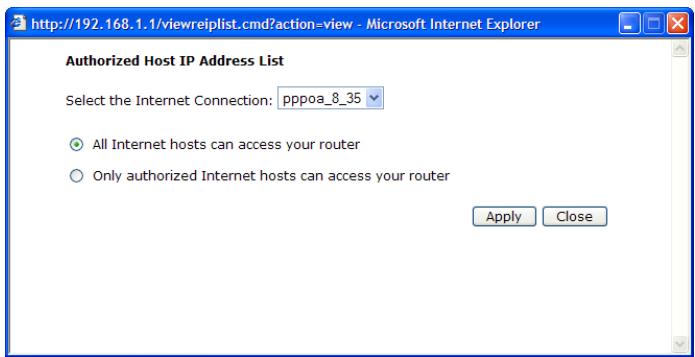

Cliquez sur Authorized Host IP Address List (Liste des adresses IP hôtes autorisées) pour configurer les utilisateurs autorisés pour accéder au SpeedTouch™ à distance :

Page Internet Time

Cette page vous permet de définir la date utilisé dans les pages System Log (Journal système) et Call Log (Journal des appels):

Internet Time

You pouvez définir la date :

Manuellement
À l'aide d'un serveur de temps

Page System Log

La page System Log (Journal système) vous permet d'effectuer les opérations suivantes :

Connaître l'activité du SpeedTouch™ depuis sa mise sous tension.
Modifier les options du journal système:

Les champs suivants sont disponibles :

Log Level (Niveau de journalisation) :
Vous permet de spécifique les activités journalisées. Tous les éléments situés au-dessus de l'élement sélectionné seront enregistrés dans le journal.
Display Level (Niveau d'affichage) :
Vous permet de spécifier les journaux qui s'affichent si vous cliquez sur View System Log (Afficher le journal système). Tous les éléments situés au-dessus de l'objet selectionné apparaisent dans la liste.
Mode:
Vous permet d'envoyer les fichiers journaux à un serveur dédié.

Si vous SpeedTouch™ est configuré par défaut, le journal système est désactivé.

Page SNMP Setting

Cette page vous permet de configurer les paramètres SNMP :

SNMP Configuration

Pour plus d'informations, voir « 7.2 SNMP», page 100.

Page Backup Config

La page Backup Config (Configuration de sauvegarde) vous permet d'effectuer les opérations suivantes :

SauvegarderVoteconfigurationactuelle.

• Télécharger et appliquer un fichier de configuration de sauvegarde SpeedTouch™.

Restore Configuration

La page Update Firmware (Mise à jour du microprogramme) vous permet d'effectuer une mise à jour de votre microprogramme.

Update Firmware

Pour plus d'informations, voir « 8.1 Mise à jour de votre microprogramme», page 104.

Page Reset Router

La page Reset Router (Réinitialisation du routeur) vous permet de redémarrer/ réinitialiser votre SpeedTouch™.

Reset Router

Pour plus d'informations, voir « 8.3 Rétabillisement des paramètres par défaut », page 108.

6 Voix sur IP (VoIP)

Téléphonie traditionnelle	Pendant de nombreuses années, la téléphonie a largement reposé sur l'ancien réseau public commuté, ou PSTN (Public Switched Telephone Network). Au fil du temps, les opérateurs téléphoniques ont amélioré leurs services en proprosant à leurs clients des fonctionnalités de gestion des appel. Ces fonctionnalités permettent à leurs abonnés de personnelier leur service téléphonique en fonction de leurs besoin propres (par exemple, filtrage d'appels, journalisation des appel, etc.).
Nouvelles exigences	Il est rapidement apparu qu'une version personalisée de ces fonctionnalités était indispensable aux PME afin de faciliter l'intercommunication au sein de l'entreprise et des groupes. Le PBX, ou commutateur d'entreprise, était né !
Voix sur IP (VoIP)	Aujourd'hui, la téléphonie Internet, définie comme mode de transport des appel téléphoniques via Internet, permet d'envoyer des paquets entre deux parties ou plus sans réserver la connexion. Qui plus est, les communications Voix sur IP (VoIP) reposant sur un puissant protocole de signalisation (protocole SIP), d'autres applications Internet telles que le Web, le courier électronique, la conversation, la présence et la messagerie instantanée peuvent être mélées à la voix pour proposer de tout nouveaux types de services et fonctions que ne peut offrir la téléphonie commutée.
Popularité de la VoIP	Malgré des problèmes de qualité de service (QoS) sur le réseau Internet public et l'alignement rapide des coûts entre téléphonie PSTN et téléphonie IP, les communications Voix sur IP connaissent un succès croissant. Rien d'étonnant, lors, que quelques-uns des plus importants fournisseurs de services Internet, parmi lesquels Microsoft®, AOL et Yahoo! encouragert la tendance.
La solution VoIP SpeedTouchTM	Le SpeedTouchTM vous permit d'acceder à des réseaux VoIP via des téléphones traditionnels. Suivant le SpeedTouchTM pour lequel vous avez opté, vous pouvez effectuer vos appel téléphoniques VoIP par : ► Protocole SIP ► Protocole MGCP

6.1 Protocole SIP

Définition

Le protocole SIP (Session Initiation Protocol, Protocole d'ouverture de session) défin dans RFC 3261 est un protocole de signalisation utilisé pour :

ouvr des sessions dans un réseau IP;
modifier des sessions dans un réseau IP;
terminator des sessions dans un réseau IP.

Composants

Un réseau IP compatible SIP comporte, en principe, des services et des composants IP tels que des routeurs et des serveurs DNS, ainsi que des agents utilisateur SIP et des serveurs réseau SIP.

Agents utilise SIP

Les agents utilisateurs SIP, accessibles via des URL SIP, sont en fait les composants système finaux d'une session (p. ex., téléphone IP, ordinateur ou ordinateur de poche) charges d'initier et de terminer les requêtes SIP.

Les agents utilisateur SIP peuvent implémenter des services avancés tels que :

l'indication d'appel en attente;
la mise en attente ;
le transfert d'appl pour la téléphonie IP.

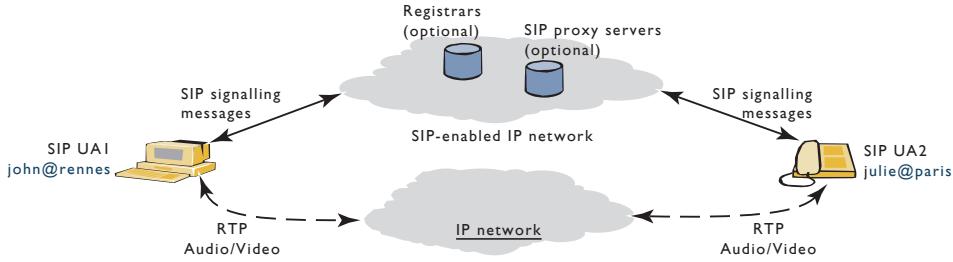

Serveur proxy SIP

Les serveurs réseau SIP sont des périphériques réseau quitraitent la signalisation associée à plusieurs sessions. Dans un modele proxy, un serveur proxy SIP transfere les messages de signalisation entre la partie appelante et la partie appelée ; c'est le seul et unique point de contact qu'ont les clients pour les messages de signalisation. Une fois la session ouverte, les paquets audio ou video RTP sont directement envoyés entre les clients.

Registraré SIP

Un serveur proxy SIP utilise une base de données d'emplacements, mise à jour par un registraire SIP, afin de localiser l'agent utilisateur appelé. Les agents utilisateurs SIP enregistrrent régulièrement leur emplacement actuel auprès d'un registraire SIP qui peut être colocalisé avec un serveur proxy SIP.

6.1.1 Configuration

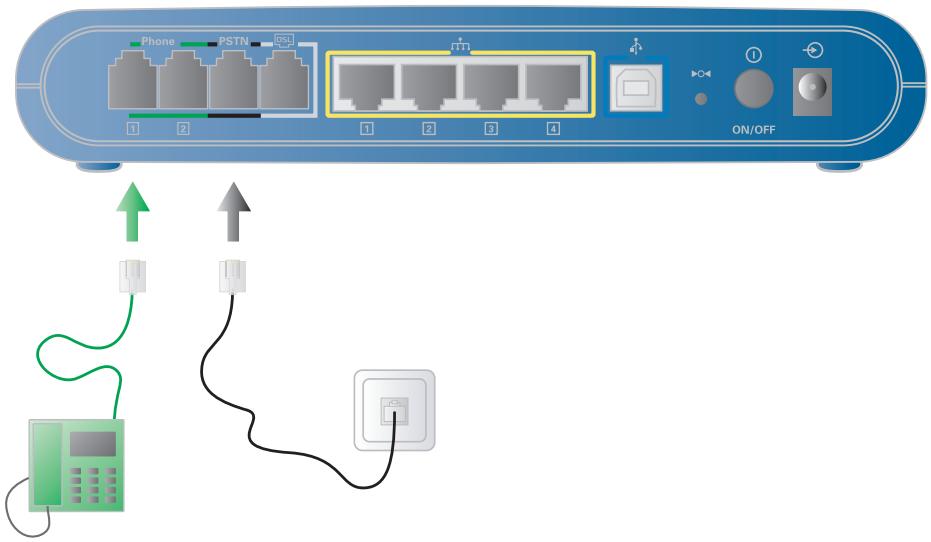

Installation du matériel

Utilisez un cable téléphonique pour :

1 brancher le(s) port(s) téléphonique(s) du SpeedTouch™ à votre/vos téléphone(s);
2 brancher le port PSTN du SpeedTouch™ à votre prise téléphonique murale ou à un contrôle distribué en fonction des exigences spécifique de votre fournisseur de services.

Cette étape n'est nécessaire que si vous souhaitez continuer à effectuer vos appeals via le système PSTN.

Configuration SIP de base

Procedez comme suit :

1 Ouvrez les pages Web SpeedTouchTM.

Pour plus d'informations, voir « 5.1 Accès aux pages Web SpeedTouch™ », page 46.

2 Sélectionnez Voice (Voix) > SIP Basic (Paramètres SIP de base)
3 La page SIP Basic Settings (Paramètres SIP de base) s'affiche.
4 Si le proxy SIP et le registraire se trouvent :

sur votre réseau local, cliquez sur Primary LAN;
sur le réseau étendu (WAN), cliquez sur le nom d'interface de votre connexion WAN.

Sous SIP Registrar Address (Adresse du serveur registrar SIP), entrez l'adresse IP ou le nom de Domaine de votre serveur registrar SIP.
6 Sous SIP Outbound Proxy (Adresse du serveur proxy SIP), entrez l'adresse IP ou le nom de Domaine de votre serveur proxy SIP.
7 Sous Registration Information (Informations d'inscription), entrez les informations d'inscriptions fournies par votre registraire SIP.
8 CliquesurApply(Appliquer).
9 Si:

vous n'utilise pas le port PSTN, aucune configuration supplémentaire n'est nécessaire.
vous utiliser le port PSTN, poursuivez avec la section « Configuration PSTN», page 84.

Configuration PSTN

Procedez comme suit :

1 Dans le menu de gauche, cliquez sur PSTN Control (Contrôle PSTN).
2 Dans la liste Select Tone/Ring Signals for (Selectionner Tonalité/Pulsation pour), cliquez sur votre pays.
3 Dans la zone Prefix digits to dial PSTN phone call (Préfixe à composer pour composer un appel PSTN), tapez le préfixe à composer pour effectuer des appeals téléphoniques via système PSTN.
4 Cliquez sur Apply (Appliquer).

6.1.2 Pages Web SIP

Menu Voice [Voix]

Le menu Voice propose les éléments suivants :

La page SIP Basic Settings (Paramétres SIP de base) vous permet de configurer votre connexion aux serveurs SIP :

SIP Basic Settings

La page SIP Extension (Extension SIP) vous permet de configurer des paramètres

La page Audio Codec Configuration (Configuration du codec audio) vous permet de sélectionner le codec audio de votre choix :

Audio Codec Configuration

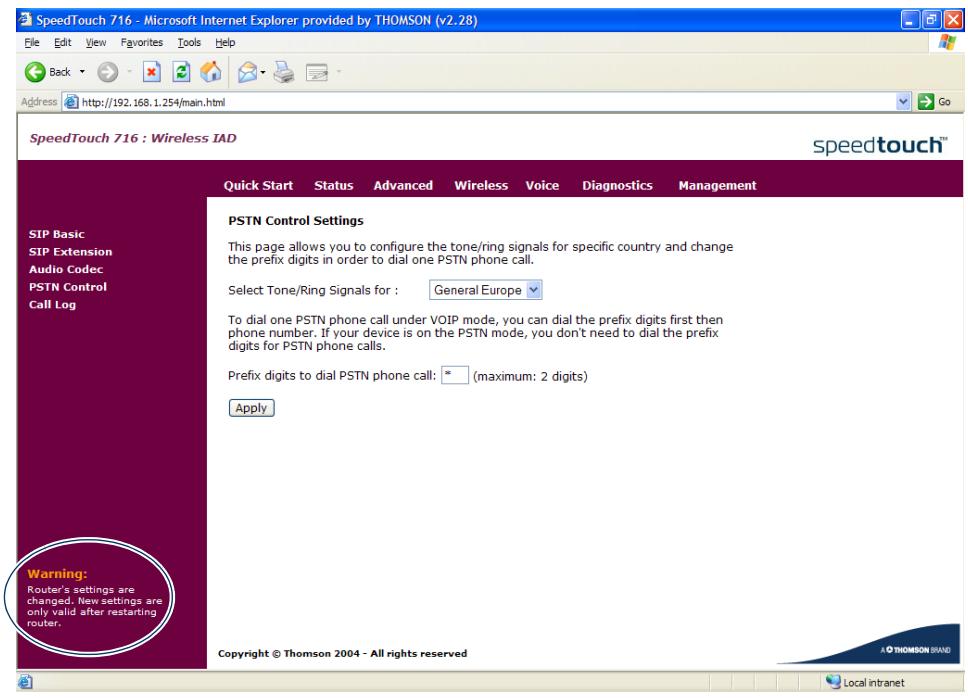

La page PSTN Control (Contrôle PSTN) vous permet de configurer les éléments suivants :

Les signaux de sonnerie par tonalité spécifique à votre pays.
Le préfixepour les appelsPSTN.

Si vous composez ce préfixe (par défaut « * »), le SpeedTouch™ utilise le réseau PSTN pour appeler le numéro suivant le préfixe.

Call Log

Le SpeedTouch™ journalise toute activités VoIP dans la page Call Log (Journal desAAPels):

Call Log

Le protocole MGCP (Media Gateway Control Protocol) est un protocole standard de gestion de la signalisation et des sessions indispensable pour toute conférence multimédia.

Le protocole MGCP peut etre utilise pour :

configurer
gérer
terminator

des appelés entre plusieurs points de terminaison.

Composants

Le protocole MGCP est un protocole défini par l'IETF pour le contrôle des passerelles de médias émanant de contrôleurs de passerelles de médias, également appelés serveurs d'appels.

6.2.1 Configuration

Installation du matériel

Utilisez un cable téléphonique pour :

1 brancher le(s) port(s) téléphonique(s) du SpeedTouch™ à votre/vos téléphone(s);
2 brancher le port PSTN du SpeedTouch™ à votre prise téléphonique murale ou à un contrôle distribué en fonction des exigences spécifiques de votre fournisseur de services.

Configuration MGCP de base

Procedez comme suit :

1 Ouvrez les pages Web SpeedTouchTM.

Pour plus d'informations, voir « 5.1 Accès aux pages Web SpeedTouch™ », page 46.

2 Sélectionnez Voice (Voix) > MGCP
3 La page MGCP Configuration s'affiche.
4 Si le serveur d'appels se trouve :

sur leur réseau local, cliquez sur LAN;
sur le réseau étendu (WAN), cliquez sur le nom d'interface de votre connexion WAN.

5 Entrez le nom de péripérisque et l'adresse IP du serveur d'appels.
6 CliquesurApply(Appliquer).

7 Si:

vous n'utilise pas le port PSTN, aucune configuration supplémentaire n'est nécessaire.
vousutilizezleportPSTN,poursuivezavecla section «Configuration PSTN》，page89.

Configuration PSTN

Procedez comme suit :

1 Dans le menu de gauche, cliquez sur PSTN Control (Contrôle PSTN).
2 Dans la liste Select Tone/Ring Signals for (Sélectionner Tonalité/Pulsation pour), cliquez sur votre pays.
3 Dans la zone Prefix digits to dial PSTN phone call (Préfixé à composer pour composer un appel PSTN), tapez le préfixé à composer pour effectuer des appeals téléphoniques via système PSTN.
4 CliquesurApply(Appliquer).

6.2.2 Pages Web MGCP

Menu VoIP

Le menu VolP propose les éléments suivants :

MGCP
Audio Codec
PSTN Control

MGCP

La page MGCP Configuration vous permet de configurer votre connexion au serveur d'appels :

MGCP Configuration

Les champs suivants peuvent être configurés :

Status (État):

Indique l'etat actuel de votre réseau VoIP. Suivant l'etat actuel, un des messages suivants s'affiche :

MGCP is running. The VOIP service is ready. (Protocole MGCP activé. Le service VoIP est prét).
- Call agent is down. You cannot make VOIP phone calls. (Le serveur d'appels est arrêté. Impossible d'effectuer des appels téléphoniques VoIP.)
Internet connection is not available. You cannot make VoIP phone calls. (Connexion Internet non disponible. Impossible d'effectuer des appelés téléphoniques VoIP.)

Interface:

Interface à utiliser pour vous connecter à votre serveur d'appels.

Device Name (Nom du péripérique) :

Nom du périphérique inscrit auprès du FAI pour le routeur.

Call Agent IP Address (Adresse IP du serveur d'appels) :

Adresse IP du serveur d'appels.

Audio Codec

La page Audio Codec Configuration (Configuration du codec audio) vous permet de sélectionner le codec audio de votre choix :

Audio Codec Configuration

Cette page permet de configurer les éléments suivants :

Les signaux de sonnerie par tonalité spécifique à votre pays.
Le préfixepour les appelsPSTN.

Si vous composez ce préfixe (par défaut « * »), le SpeedTouch™ utilise le réseau PSTN pour appeler le numéro suivant le préfixe.

6.3 Fonctionnalités d'appoint VolP

Introduction Le SpeedTouch™ vous offre les fonctionnalités d'applé VoIP suivantes :

Transfert d'appeal
Indication d'applen en attente
Conferencé à trois

6.3.1 Transfert d'essay

Example

Vou receivez un appel téléphonique d'une personne A que vous souhaitez transférer à la personne B.

Procedure

Procedez comme suit :

1 Si votre téléphone :

estdotd'unbouton«crochetcommutateur»,appuyez dessus.

Pour plus d'informations, consultez le guide de l'utilisateur de votre téléphone.

n'est pas doté d'un bouton « crochet commutateur», raccroche le combiné pendant 1/2 seconde.

pourmettrelapersonneAenattente.

2 Attendez la tonalité.
3 Composez le numero de la personne B.
4 La personne B decroche le téléphone.
5 Raccrochez le téléphone pour transférer l'appoint.

6.3.2 Indication d'appel en attente

Example

Vou est en conversation téléphonique avec la personne A lorsque la personne B vous appelle. Le téléphone produit une tonalité d'attente et indique le nom ou le numéro de la personne B sur l'afficheur.

Basculement vers le nouvel appelant

Procedez comme suit

1 Si votre téléphone :

est dód'un bouton « crochet commutateur», appuyez dessus.

Pour plus d'informations, consultez le guide de l'utilisateur de votre téléphone.

n'est pas doté d'un bouton «crochet commutateur», raccroche le combiné pendant 1/2 seconde.

2 La personne A est mise en attente pendant que vous parlez à la personne B.
3 Au terme de la conversation avec la personne B, vous estes redirigé vers la personne A.

6.3.3 Conference à trois

Example

Vous poulez étabir une conférence téléphonique avec la personne A et la personne B.

Procedure

Procedez comme suit :

1 Appelez la personne A.
2 Si votre téléphone :

est doté d'un bouton « crochet commutateur», appuyez dessus.

Pour plus d'informations, consultez le guide de l'utilisateur de votre téléphone.

n'est pas doté d'un bouton «crochet commutateur», raccroche le combiné pendant 1/2 seconde.

3 La personne A est mise en attente.
4 Attendez la tonalité.
5 Composez le numero de la personne B.
6 La personne B décroche le téléphone.
7 Appuyez sur le bouton du crochet commutateur pour démarrer la conférence à trois.

7 Configuration avancée

Introduction

Ce chapitre vousprésentera quelques fonctionnalités avancées du SpeedTouch™.

Table des matieres

Les rubriques suivantes sont décrites :

Configuration d'un serveur virtuel
SNMP

7.1 Configuration d'un serveur virtuel

Introduction

Grçà à la fonction de conversion des adresses réseau (NAT, Network Address Translation), le SpeedTouch™ permet à votre réseau local d'agir comme un ordinateur unique avec Internet. Vous pouvez ainsi répartir les services de votre serveur sur différents ordinateurs hôtes.

Lorsqu'il recoit un paquet IP entrant qui sollicite l'accès à votre serveur local, le SpeedTouch™ reconnaît le type de service à l'aide du numéro de port indiqué dans le paquet (ainsi, le port 80 indique le service HTTP et le port 21, le service FTP). La Specification du numéro de port permet au SpeedTouch™ de transférer le service en question à l'adresse IP locale correcte.

Exempledeconfiguration

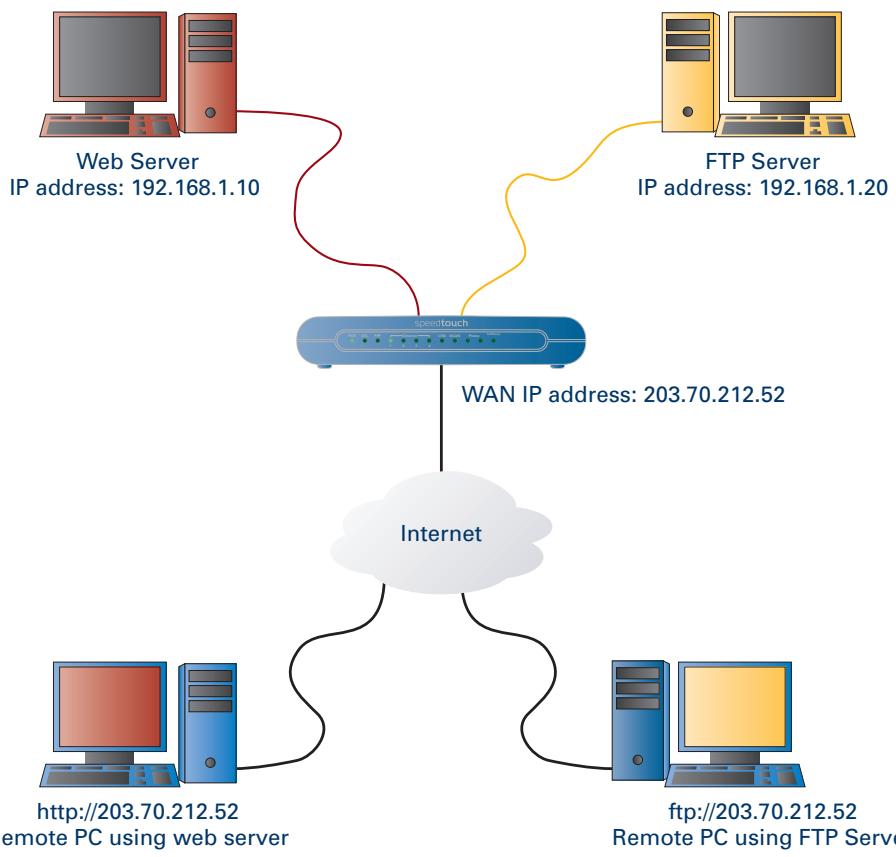

Dans l'exemple ci-dessous, les utilisateurs Internet se connectent à la même adresse IP, mais en utilisant des protocôles différents. Pour acceder au :

serveur Web virtuel, ils tapent http://203.70.212.52;
serveur FTP virtuel, ills tapent ftp://203.70.212.52.

Adresse IP de réseau etendu (WAN)

Pour les utilisateurs Internet, tous vos serveurs virtuels ont la même adresse IP. Cette adresse IP est affectée par votre fournisseur de services Internet. Pour permettre aux utilisateurs Internet de se connecter facilement à vos serveurs, l'adresse IP doit être statique plutôt que dynamique.

Vou puez également utiliser la fonction DNS dynamique afin de permettre aux utilisateurs de se connecter à vos serveurs virtuels en utilisant une URL au lieu d'une adresse IP.

Configuration de l'ordinateur hôte

Vérifiez les points suivants :

le pare-feu de l'ordinateur hôte (par exemple, le pare-feu Windows) permet l'accès au service sur cet ordinateur;
l'ordinateur hote est configuré avec une adresse IP statique.

Vous pouvez également réserver une adresse IP pour cet ordinateur. Pour plus d'informations sur le SpeedTouch™, voir « Page DHCP Server», page 60.

Configuration du SpeedTouch™

Procedez comme suit :

1 Ouvrez les pages Web SpeedTouchTM.

Pour plus d'informations, voir « 5.1 Accès aux pages Web SpeedTouch™ », page 46.

2 Sélectionnez successivement Advanced (Avancé) > Virtual Server (Serveur virtuel) > Port Fowarding (Transfert de port)
3 La page Port Forwarding s'affiche :

Port Forwarding

Cliquez sur Add (Ajouter) pour ajouter la nouvelle règle de transfert de port.

4 La page Add New Port Forwarding Rule (Ajouter une nouvelle rècle de transfert de port) apparait :

5 Si vous souhaitez :

Créer une entrée de transfert de port pour une application spécifique :

1 Sélectionnez une application dans la liste Pre-defined (Prédéfini).
2 Tapez l'adresse IP de l'hote local qui sera utilisé pour fournir ce service dans le champ Forwarded to (Transféré à).
3 CliquesurApply(Appliquer).

Creer manuellesment une entrée de transfert de port :

1 Entrez un nom pour l'application.
2 Tapez l'adresse IP de l'hote local qui sera utilisé pour fournir ce service dans le champ Forwarded to (Transféré à).
3 Entrez les règles de transfert de port dans la table By using the rules (Règles à utiliser).
4 CliquesurApply(Appliquer).

6 Le SpeedTouch™ ajoute la nouvelle règle à la table Port Forwarding (Transfert de port).

7.2 SNMP

Fonction

Le protocole SNMP sert à faire référence à un ensemble de spécifications de gestion du réseau parmi lesquelles le protocole en tant que tel, la définition des structures de données ainsi que les concepts associés.

SNMP

Une station gestionnaire effectue la fonction d'analyse en extrayant la valeur des objets MIB. Cette station et ses agents sont reliés via un protocole de gestion de réseau appelé SNMP. Le protocole SNMP compte trois fonctions clés

Get
Set
Trap

Une seule station gestionnaire peutTRAitter un grand nombre d'agents tant que le protocole SNMP reste relativement « simple » ; le nombre d'agents peut donc etre relativement elevé (des centaines environ).

Example

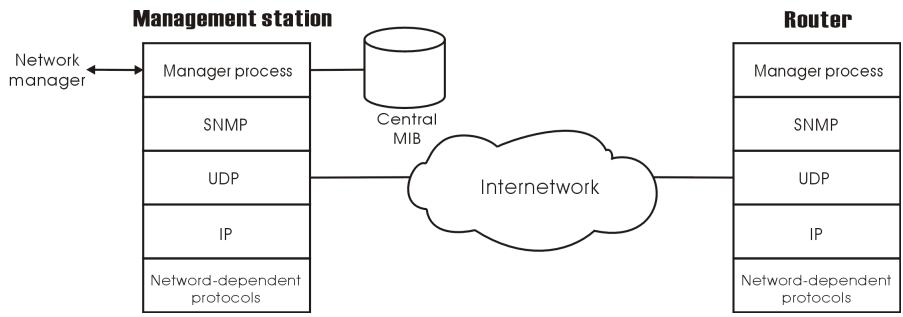

L'illustration suivantepresente la configuration type des protocoles pour SNMP.

À l'instar d'une station gestionnaire autonome, un processus gestionnaire contrôle l'accès à la MIB centrale au niveau de la station gestionnaire et offre une interface au gestionnaire réseau. Le processus gestionnaire gère le réseau via SNMP (implémenté au niveau UDP le plus haut), IP et en utilisant les protocoles dépendants du réseau adéquats (par exemple, Ethernet).

Si un périphérique agent prend en charge d'autres applications, telles que FTP, les protocoles TCP et UDP sont alors tous deux nécessaires. Un agent peut générer un message de notification en réponse à un événement qui affecte la MIB et les ressources générées sous-jacentes.

Il n'y a pas de connexion permanente entre une station gestionnaire et ses agents. En effet, chaque échange constitue une transaction distincte entre une station gestionnaire et un agent.

Notifications

Chaque agent à la charge d'aviser la station gestionnaire de tout événement inhabituel. Par exemple :

Blocage et redémarrage de l'agent
Éché c'd'une liaison
Situation de surcharge, par exemple occasionnée par le dépassement par la charge du paquet d'un seuil donné
1 ...

Ces événements sont communiqués dans des messages SNMP appelés messages de notification.

Configuration de SNMP sur le SpeedTouch™

Procedez comme suit :

1 Ouvrez les pages Web SpeedTouch™.

Pour plus d'informations, voir « 5.1 Accès aux pages Web SpeedTouch™ », page 46.

2 Sélectionnez successivement Management (Gestion) > SNMP.
3 La page SNMP Configuration (Configuration SNMP) s'affiche :

SNMP Configuration

Entrez vos paramètres.

4 CliquesurApply(Appliquer).

8 Support

Contenu de ce chapitre

Ce chapitre contient les rubriques suivantes :

Mise à jour de votre microprogramme
UPnP™ sur les systèmes Windows XP
Rétabillisement des paramètres par défaut
Dépannage

8.1 Mise à jour de votre microprogramme

Avant de lancer la procédure

Assurez-vous que :

toutes les personnes utilisant les services du SpeedTouch™ sont informées d'une éventuelle période temporaire d' indisponibilité ;
le nouveau fichier de logiciel système est sauvégardi sur votre disque dur local ou un autre péripérisque de stockage.

Procedure

Procedez comme suit :

1 Ouvrez les pages Web SpeedTouch™.

Pour plus d'informations, voir « 5.1 Accès aux pages Web SpeedTouch™ », page 46.

2 Sélectionnez successivement Management (Gestion) > Update Firmware (Mise à jour du microprogramme).
3 La page Update Firmware s'affiche :

Update Firmware

Cliquez sur Browse (Parcourir).

4 Localisez le fichier de mise à niveau du microprogramme sur votre ordinateur et cliquez sur Open (Ouvrir).
5 Cliques sur Update Firmware (Mettre à jour le microprogramme).
6 Le SpeedTouch™ télécharge le nouveau microprogramme.

Veillez à ne pasmettre le SpeedTouch™ hors tension pendant la procédure de mise à jour.

7 Le SpeedTouch™ enregistre le nouveau microprogramme et redémarre:

Update Firmware

8.2 UPnP™ sur les systèmes Windows XP

Ajout du composant UPnP™

Si vous utilisez Microsoft Windows XP, il est recommendé d'ajouter le composant UPnP™ à votre système.

Procedez comme suit :

1 Dans le menu Demarrer, cliquez sur Panneau de configuration.
2 La fenêtre Panneau de configuration s'affiche. Cliquez sur Ajout/Suppression de programmes.
3 La fenêtre Ajout/Suppression de programmes s'affiche. Cliquez sur Ajouter/ Supprimer des composants Windows.
4 L'Assistant Composants Windows apparait :

Selectionnez Services réseau dans la liste des composants et cliquez sur Détails.

5 La fenêtre Services réseau s'affiche :

Cochez la case Universal Plug and Play et cliquez sur OK.

6 Cliquez sur Suivant pour lancer l'installation et suivez les instructions de l'Assistant Composants Windows.
7 À la fin de la procédure, l'Assistant vous informe que l'installation s'est déroulée avec succès. Cliquez sur Terminer pour quitter.

Pour plus d'informations sur l'UPnP™ et sur les caractéristiques UPnP™ du SpeedTouch™, lisez les pages consacrées à ce sujet sur le site Web SpeedTouch™:

www.speedtouch.com

Configuration du pare-feu Windows

Si vous ordinateur exécute Windows XP Service Pack 2 (SP2) et que vous utilisez le Pare-feu Windows, assurez-vous que celui-ci autorise les connexions réseau entrantes pour le service UPnP :

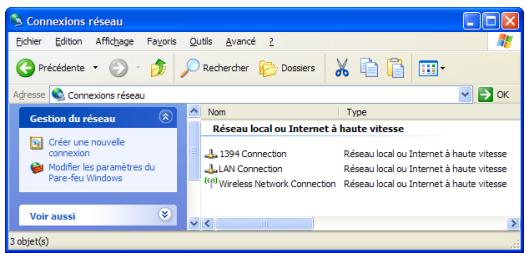

1 Dans le menu Demarrer, pointez sur Connexions et cliquez ensuite sur Afficher toutes les connexions.
2 Sous Gestion du réseau, cliquez sur Modifier les paramètres du Pare-feu Windows.

3 La fenêtre Pare-feu Windows s'affiche.
4 Cliquez sur I'onglet Exceptions.
5 Activez la case à cocher Infrastructure UPnP :

6 Cliques sur OK.

Ajout du client de contrôle et de découverte de passerelle Internet

Votre système MS Windows XP est capable de rechercher et de contrôler des passerelles Internet telles que le SpeedTouch™ sur votre réseau local. Il est donc recommandé d'ajouter le client de contrôle et découverte de passerelle Internet à votre système.

Procedez comme suit :

1 Dans le menu Demarrer, cliquez sur Panneau de configuration.
2 La fenêtre Panneau de configuration s'affiche. Cliquez sur Ajout/Suppression de programmes.
3 La fenêtre Ajout/Suppression de programmes s'affiche. Cliquez sur Ajouter/ Supprimer des composants Windows.
4 L'Assistant Composants Windows apparait :

Selectionnez Services réseau dans la liste Composants et cliquez sur Dtails.

5 La fenêtre Services réseau s'affiche :

Selectionnez Client de contrôle et découverte de passerelle Internet, puis cliquez sur OK.

6 Cliquez sur Suivant pour lancer l'installation et suivez les instructions de l'Assistant Composants Windows.
7 À la fin de la procédure, l'Assistant vous informe que l'installation s'est déroulée avec succès. Cliquez sur Terminer pour quitter.

8.3 Rétabillisement des paramètres par défaut

Utilisation des pages Web SpeedTouch™

Procedez comme suit :

1 Ouvrez les pages Web SpeedTouch™.

Pour plus d'informations, voir « 5.1 Accès aux pages Web SpeedTouch™ », page 46.

2 Sélectionnez successivement Management (Gestion) > Reset Router (Réinitialiser le routeur).
3 Sélectionnez Reset to factory default settings (Rétablir les paramètres par défaut).
4 Cliques sur Reboot (Redémarrer).

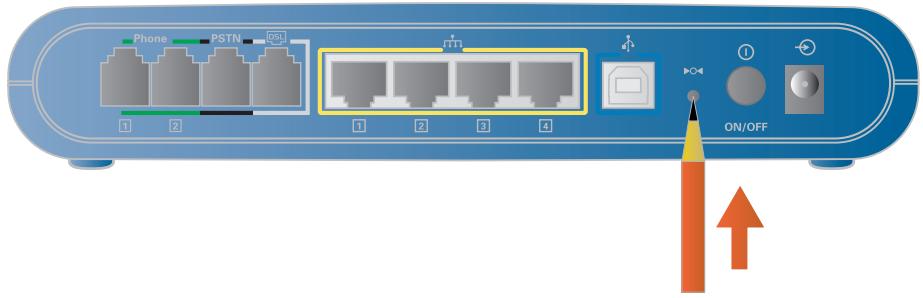

Utilisation du bouton de réinitialisation

Procedez comme suit :

1 Assurez-vous que le SpeedTouch™ est sous tension.
2 À l'aide d'un crayon, appuyez sur le bouton de réinitialisation pendant 7 secondes :

3 Relâchez le bouton de réinitialisation.
4 Le SpeedTouch™ redémarre.

Clients WLAN

Voudevrez ré-associier vos clientsWLANàI'aide des paramètres WLAN du fabriquant.

Pour plus d'informations, voir « 2.3.1 Première connexion du client sans fil », page 21.

8.4 Dépannage

Tests de diagnostic

La page Diagnostics Tests (Tests de diagnostic) vous permet de dépanner vos connexions SpeedTouch™ en toute simplicité.

Pour plus d'informations, voir « 8.4.1 Tests de diagnostic», page 110.

Problèmes courants

Si vous avez des problèmes de :

connectivité LAN, reportez-vous à la section « 8.4.2 Problèmes de LAN », page 111;
la mise à niveau du microprogramme, reportez-vous à la section « 8.4.3 Problèmes de mise à niveau », page 112.

8.4.1 Tests de diagnostic

Page Tests de diagnostic

La page Diagnostics vous permet de vérifier les connexions du SpeedTouch™ :

Diagnostic Tests

Les éléments du test sont énumérés dans l'ordre chronologique. En cas d'éché d'un test, tous les tests restants échouent également.

Démarrage des tests de diagnostic

Procedez comme suit :

1 Ouvrez les pages Web SpeedTouch™.

Pour plus d'informations, voir « 5.1 Accès aux pages Web

SpeedTouch™ >, page 46.

2 Dans le menu supérieur, cliquez sur Diagnostics.
3 Sélectionnez l'interface que vous désirez dépanner dans la liste Select the Internet Connection (Selectionnez la connexion Internet).
4 Cliquez sur Run Diagnostics Tests (Executer les tests de diagnostic).

Résultats

Suivant le résultat du test, le message ci-dessous s'affiche :

PASS (Réussi): Si le SpeedTouch™ détecte un signal provenant du fournisseur de services.
Fail (Échec): Si le SpeedTouch™ ne déetecte aucun signal provenant du fournisseur des services.
N/A: Si le test en question n'est pas nécessaire.

Dépannage

Cliquez sur le lien Help (Aide) correspondant au problème à dépanner pour afficher les instructions de dépannage.

8.4.2 Problèmes de LAN

Tableau de dépannage

Problème	Solution
L'ordinateur LAN n'obtient pas d'adresse IP.	Assurez-vous que le serveur DHCP est activé sur le SpeedTouch™.
Accès impossible aux pages Web SpeedTouch™.	Assurez-vous que l'ordinateur et le SpeedTouch™ utilisent le même sous-réseau.
Accès au serveur virtuel impossible.	Assurez-vous que votre pare-feu vous permet d'exécuter le service sur le serveur.
	Assurez-vous que le serveur dispose d'une adresse IP statique.

8.4.3 Problèmes de mise à niveau

Problèmes

Voutrouverez ci-dessous une liste des messages d'erreur que vous etes susceptible de rencontres lors de la mise a niveau ainsi que l'action requise.

Erreur: Tous les voyants ADSL s'allument et ne s'éteignent plus comme d'habitude. Lors de l'accès aux pages Web SpeedTouch™, les fonctionnalités disponibles sont réduites.

Boot Loader, version 1.0.37-5.5.05

Action : Utilisez le navigateur pour vous connecter au routeur pour effectuer la mise à niveau de l'image.

Message d'erreur : Image uploading failed (Échec de téléchargement de l'image). Le fichier sélectionné contient une image incorrecte.

Cause possible: Le format de fichier du microprogramme est non valide.

Action: Vérifiez que le format de fichier est correct, sinon téléchargez un fichier de microprogramme du format correct.

Message d'erreur : Image uploading failed (Éché de téléchargement de l'image). The system is out of memory (Mémoire système insuffisante).

Cause possible: La cause de cette erreur peut être un manque de mémoire.

Action: Redémarrez le SpeedTouch™ et effectuez une nouvelle fois la tâche de mise à niveau.

Message d'erreur : Image uploading failed (Échec de téléchargement de l'image). Aucun fichier d'image n'a été sélectionné.

Cause possible : Vous n'avez pas sélectionné un fichier correct.

Action: Télechargez un microprogramme compatible sur Internet.

Besoin d'aide ?

Pour obtenir de l'aide supplémentaire en ligne, rendez-vous à l'adresse www.speedtouch.com.
