Type de produit	Tiroir pour machine à espresso
Marque	ZANUSSI
Modèle	ZDRA600X
Dimensions (L x l x H)	600 x 550 x 150 mm (approximatif)
Poids	5 kg (estimé)
Matériau	Acier inoxydable
Alimentation	Non applicable (pièce mécanique)
Fonctions principales	Tiroir coulissant avec système de blocage pour machine à espresso ; réglage vertical et horizontal du panneau frontal
Type d'installation	Intégration dans un meuble (perçage et fixation par glissières)
Contenu de l'emballage	Tiroir préassemblé, glissières, vis de fixation (3,5x15, M4, 4,75x13), support de blocage, pattes, chevilles
Entretien et nettoyage	Nettoyer avec un chiffon doux humide ; ne pas utiliser de produits abrasifs ou solvants
Sécurité	Suivre les instructions de montage ; utiliser toutes les vis fournies pour éviter tout risque de basculement
Pièces détachées et réparabilité	Contacter le service client ZANUSSI pour les pièces de rechange
Usage prévu	Usage domestique pour accueillir une machine à espresso
Réglages disponibles	Réglage vertical (vis 1) et horizontal (vis 2) du panneau avant
Diamètre des vis	3,5x15 mm, M4, 4,75x13 mm

FOIRE AUX QUESTIONS - ZDRA600X ZANUSSI

Comment installer le tiroir ZDRA600X ?

Fixez les glissières sur les côtés du meuble selon le schéma de perçage (fig. 1), puis insérez le tiroir. Utilisez les vis auto-taraudeuses 3,5x15 fournies.

Comment régler la hauteur du panneau frontal ?

Desserrez la vis (1) de la figure 6, ajustez la position verticale, puis resserrez la vis.

Comment régler l'alignement horizontal du panneau ?

Desserrez les deux vis (2) de la figure 7, ajustez le panneau, puis resserrez les vis.

Que faire si la machine à espresso n'est pas stable dans le tiroir ?

Vérifiez la position du support de blocage (fig. 5) et ajustez-le si nécessaire en desserrant la vis de position 2.

Quelles sont les dimensions de perçage pour le meuble ?

Consultez la figure 1 pour les positions des points de fixation des glissières et du support.

Puis-je utiliser le tiroir pour d'autres appareils ?

Le tiroir est conçu spécifiquement pour une machine à espresso, mais peut être adapté avec précaution.

Comment nettoyer le tiroir ?

Utilisez un chiffon doux humide, évitez les produits chimiques agressifs.

Les vis fournies sont-elles suffisantes ?

Oui, utilisez toutes les vis fournies selon le manuel pour une installation sécurisée.

Puis-je monter le tiroir sans les chevilles ?

Les chevilles sont nécessaires pour fixer les glissières du tiroir (fig. 1, position 3).

Où trouver des pièces de rechange ?

Contactez le service après-vente ZANUSSI avec la référence ZDRA600X.

MODE D'EMPLOI ZDRA600X ZANUSSI

ZANUSSI

A 636x/947722000

LADE TIROIR CASSETTO DRAWER SCHUBLADE ZDRA 600 X

MONTAGE- EN AFSTELLINGSHANDLEIDING MANUAL DE MONTAGE ET DE REGLAGEE MANUALE DI MONTAGGIO E REGOLAZIONE ASSEMBLING AND ADJUSTMENT INSTRUCTIONS MONTAGE -UND EINSTELLANWEISUNGEN

ENGLISH

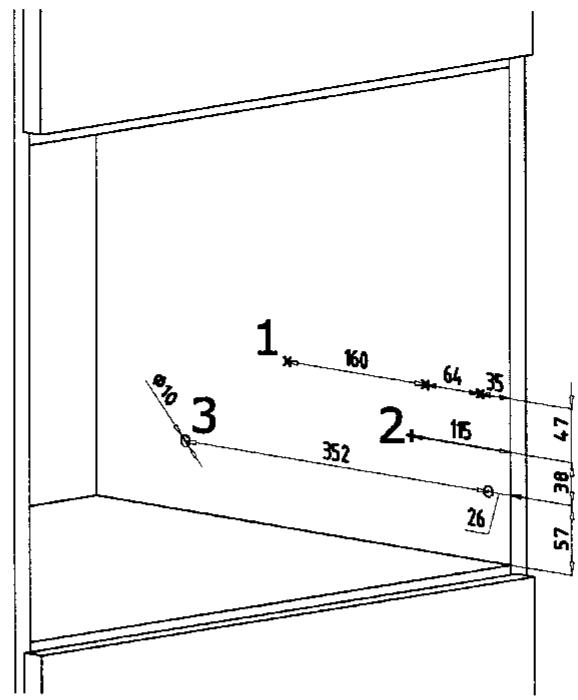

Fig. 1

Cabinet drilling diagram:

-position 1: points for fixing the telescopic slides of the espresso machine.
-position 2: first fixing point of the bracket for blocking the espresso machine.
-position 3: holes (Ø10) for the plugs fixing the drawer's slides.

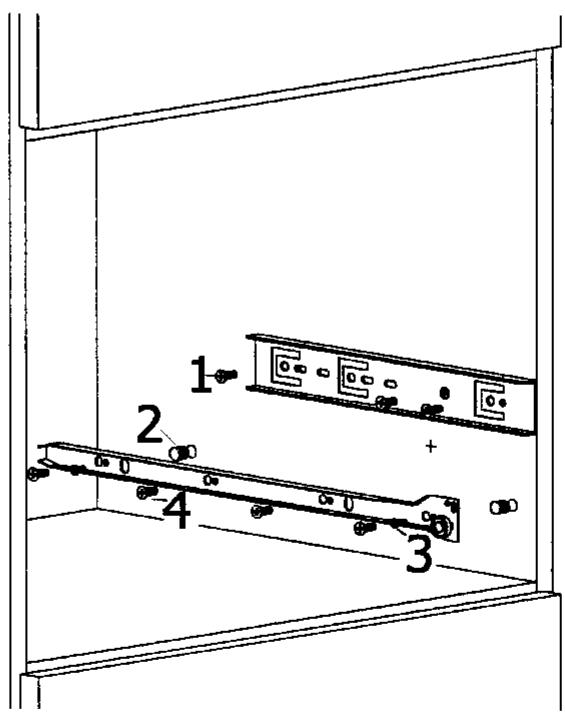

Fig. 2

Assemble the slide of the machine fixing it with 3 self-threading screws 3.5x15 (1) of the equipment. Assemble the slide of the machine using the two plugs (2) and the two screws M4 (3) of the equipment; once inserted the slide in the column, complete the assembling operations tightening the 4 self-threading screws 3.5x15 (4) of the equipment, as shown in fig. 2.

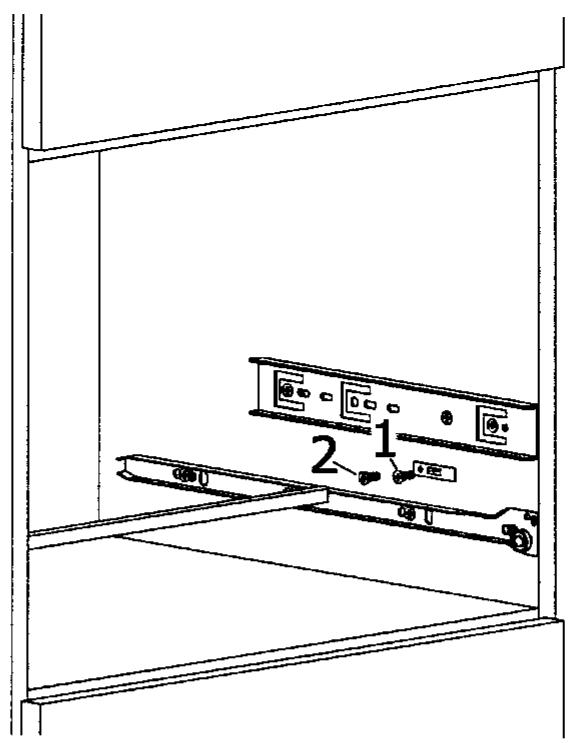

Fig. 3

Assemble the bracket for blocking the machine by using only one of the two self-threading screws 3.5x15 of the equipment, that is the screw appearing in the position 1, as shown in fig. 3.

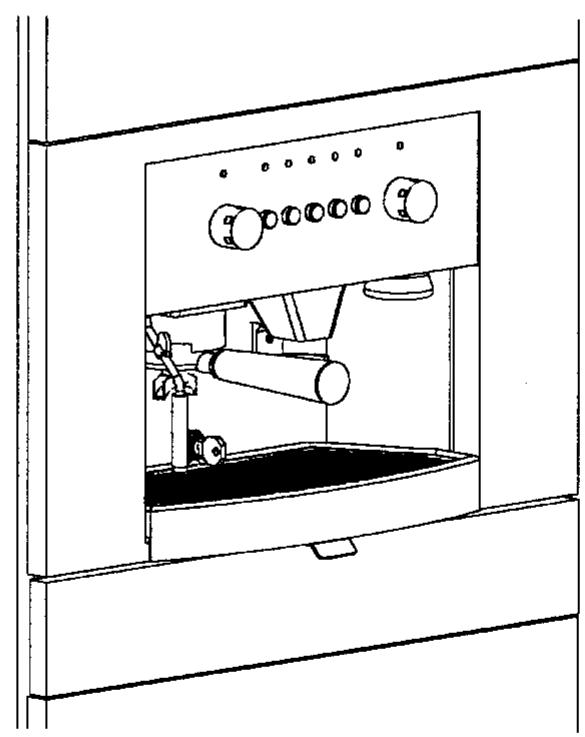

Fig. 4

After fixing both the slide and the bracket on the sides of the cabinet, insert the drawer as shown in fig. 4.

ADJUSTING THE POSITION OF THE ESPRESSO MACHINE

Remove the drawer and check the bracket's position.

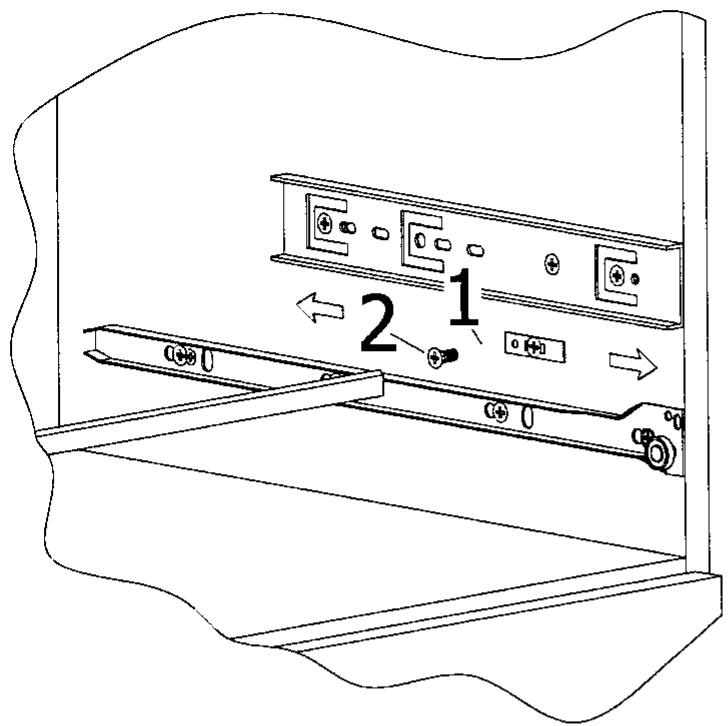

Fig. 5

When necessary, adjust the bracket's position for blocking the espresso machine, as shown in fig. 5, and complete the assembling operation tightening the screw of the position 2.

ADJUSTING THE FRONTAL PANEL

Fig. 6
Fig. 7

VERTICAL ADJUSTMENT

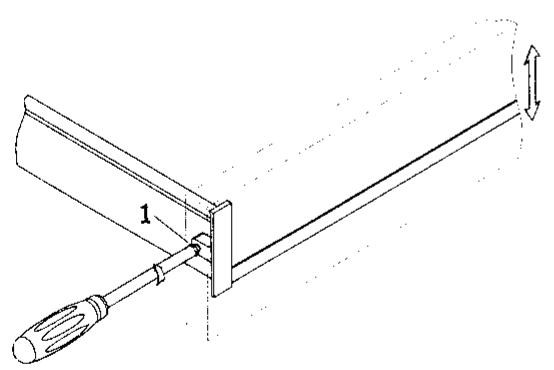

Carry out the vertical adjustment of the frontal panel loosening the screw (1) of fig. 6, then adjust the position of the frontal panel and then tighten the screw (1) again.

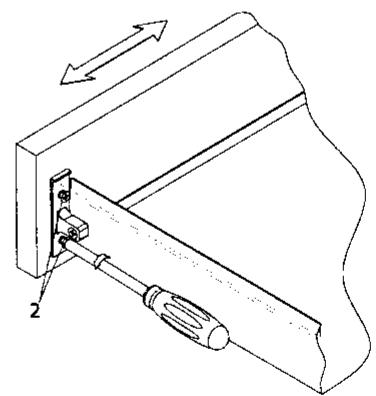

HORIZONTAL ADJUSTMENT

Carry out the horizontal adjustment of the frontal panel loosening the two screws (2) of fig. 7; once adjusted the position of the frontal panel tighten the two screws (2) again.

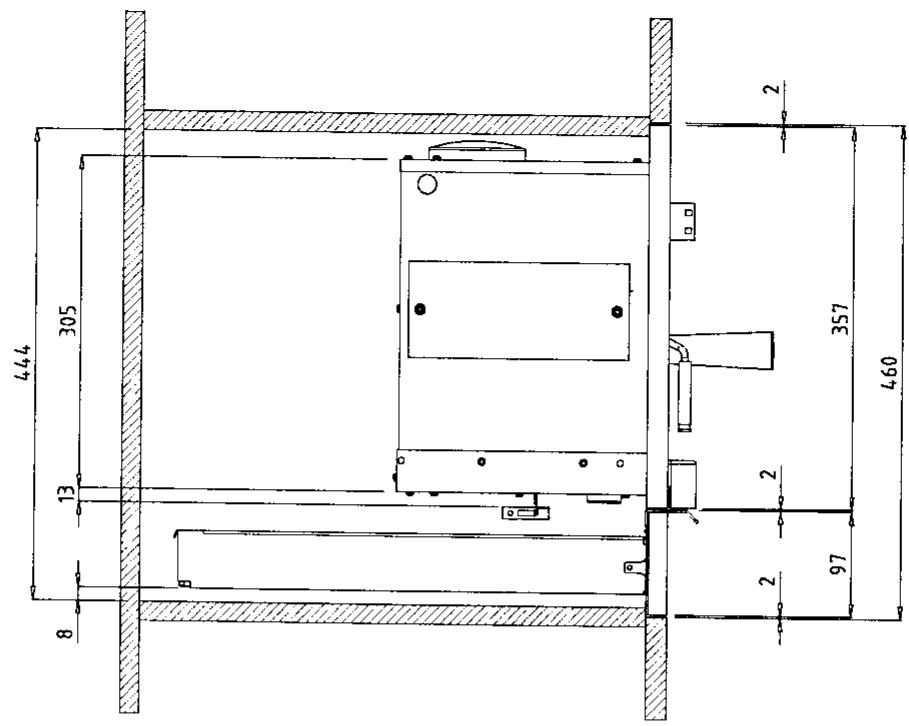

OVERALL DIMENSIONS

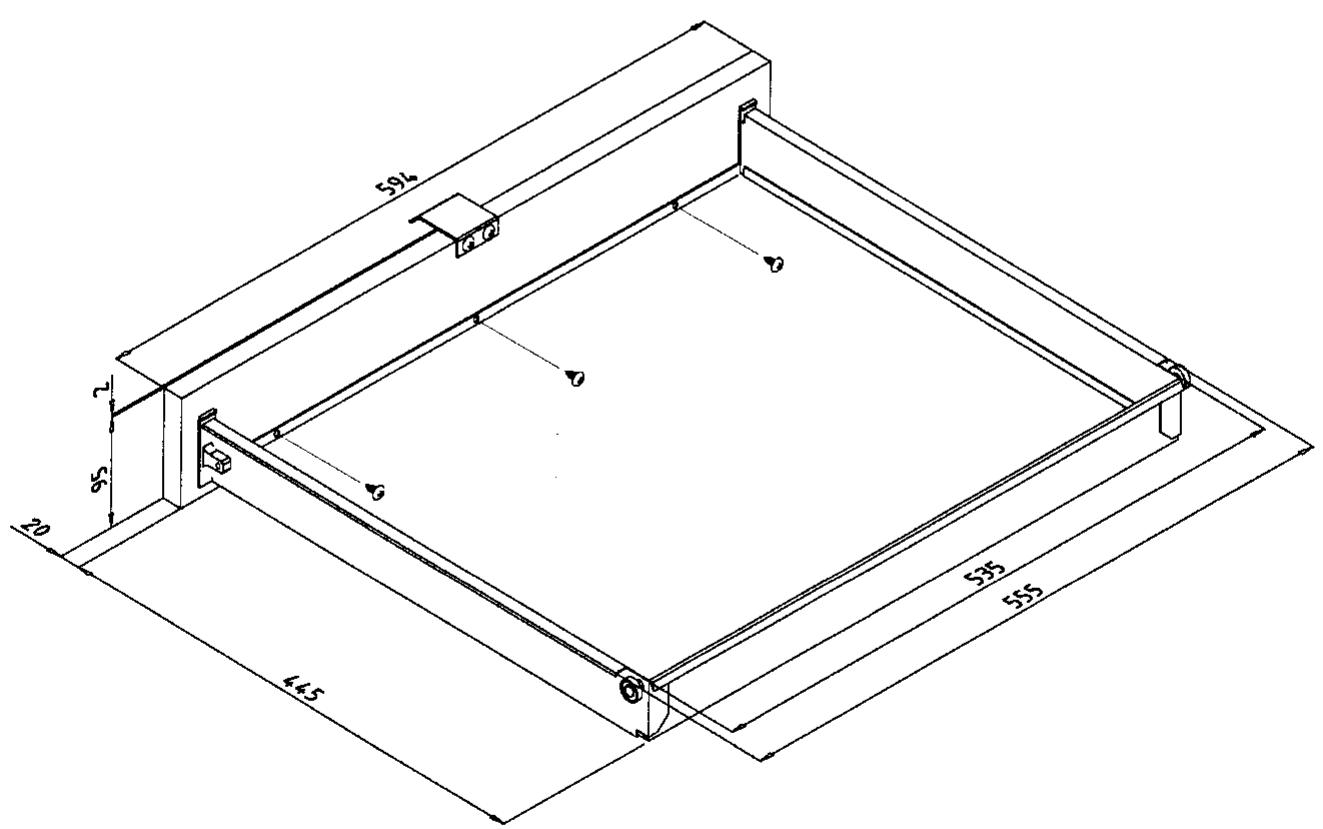

Fig. 8

Once adjusted the position of the frontal panel, complete the assembly tightening the three self-threading screws 4.75× 13 (3), of the equipment, as shown in fig. 8.
