FA5023 - Lave-linge ZANUSSI - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Machine à laver
Capacité de lavage	Non précisé
Type de chargement	Chargement frontal
Vitesse d'essorage	Non précisé
Consommation d'énergie	Non précisé
Consommation d'eau	Non précisé
Nombre de programmes	Non précisé
Type de moteur	Non précisé
Dimensions (HxLxP)	Non précisé
Poids	Non précisé
Niveau sonore	Non précisé
Fonctions spéciales	Non précisé
Type d'affichage	Non précisé
Système de sécurité	Non précisé
Couleur	Non précisé
Alimentation	Non précisé

FOIRE AUX QUESTIONS - FA5023 ZANUSSI

Comment allumer le ZANUSSI FA5023 ?

Pour allumer le ZANUSSI FA5023, appuyez sur le bouton d'alimentation situé sur le panneau de commande. Assurez-vous que l'appareil est branché à une prise électrique fonctionnelle.

Que faire si l'appareil ne démarre pas ?

Vérifiez si l'appareil est bien branché et si la prise fonctionne. Assurez-vous également que le bouton d'alimentation est en position 'ON'. Si le problème persiste, il peut être nécessaire de contacter le service client.

Comment régler la température sur le ZANUSSI FA5023 ?

Utilisez le thermostat situé sur le panneau de commande pour régler la température souhaitée. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la température.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que la température est correctement réglée et que l'appareil est en marche. Si l'appareil ne chauffe toujours pas, il pourrait y avoir un problème avec l'élément chauffant, et il serait conseillé de contacter un technicien.

Comment nettoyer le ZANUSSI FA5023 ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide avec un peu de détergent doux. Évitez les produits abrasifs qui pourraient endommager la surface.

L'appareil fait du bruit, est-ce normal ?

Un léger bruit peut être normal lors du fonctionnement de l'appareil. Cependant, si vous entendez des bruits étranges ou excessifs, cela pourrait indiquer un problème, et il est recommandé de faire vérifier l'appareil.

Comment régler le minuteur sur le ZANUSSI FA5023 ?

Pour régler le minuteur, tournez le bouton du minuteur sur la durée souhaitée. L'appareil émettra un signal sonore lorsque le temps sera écoulé.

Que faire si le panneau de contrôle ne répond pas ?

Si le panneau de contrôle ne répond pas, essayez de débrancher l'appareil pendant quelques minutes puis rebranchez-le. Si le problème persiste, contactez le service client.

MODE D'EMPLOI FA5023 ZANUSSI

Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord dire impératifement les préconisations suivantes avant toute utilisation de votre apparéil.

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).
Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matérieliaux d'emballage hors de la portée des enfants.
Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionneliel qualifié.
!Votre appareil a ete concu pour etre utilise par des adultes. Il est destiné a un usage domestique normal. Ne l'utilise pas a des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a ete concu. Vous eviterez ainsi des risques matériel et corporel.
Débranchez vous appeareil avant toute opération de nettoyage manuel. N'utilise que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.
Si vous appeareil est equipé d'un éclairage, débranchez l'appareil avant de procédé au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.
Afin d'empêcher des risques d'explosion et d'incendie, ne place pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.
Lors de la mise au rebut de votre apparéil, et pour éçarter tout risque corporel, mettez hors d'usage ce qui pourrait désenter un danger : coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.
Pendant le cycle de lavage, le hublot s'échauffe. Tenez les enfants éloignés pour éviter de se brûler.

Veuillez maintainant tire attentivement cette notice pour une utilisation optimale de votre apparéil.

Sommaire

A l'attention de l'utilisateur

Caracteristiques techniques 3

• Avertissements importants 4-5
  Description de l'appareil 6
  Utilisation de votre lave-linge. 6
• Comment faire un lavage? 7-8
  Tableau des programmes 9-10
  Guide delavage 11-13
• Symboles internationaux pour l'entretien des textiles 13

• Entretien et nettoyage 14-15

• En cas d'anomalie de fonctionnement 16-17
  ServiceAprès-Vente 18

A l'attention de l'installateur

Installation 19
Débridage 19
Mise à niveau 19
Raccordement d'eau 19

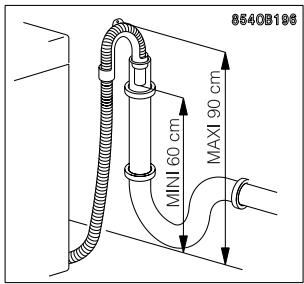

Vidange d'eau. 20
Branchementélectrique 20

Comment direyerotrivencidutilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Conseils et recommendations

Informations liées à la protection de l'environnement

éristiques techniques

DIMENSIONS	Hauteur	85 cm
	Largeur	60 cm
	Profondeur	60 cm
RACCORDEMENT	Tension/Frequency	230 V / 50 Hz
	Puisance max.	2100 W (10 A)
PRESSION D'EAU	Minimum	50 kPa
	Maximum	800 kPa
CAPACITE MAXIMUM	Coton, lin	5 kg de linge sec
	Synthétiques, délicats	2 kg de linge sec
	Laine	1 kg de linge sec
VITESSE D'ESSORAGE	Maximum	500 tr/min.

Cet apparéil est conforme aux Directives Communautaires suivantes:

• 73/23 CEE du 19/02/73 (Basse tension) et modifications successives;
• 89/336 CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

Avertissements importants

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui et des avertissements s'y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.

Utilisation

• Cet apparéil a été concu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les évientuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
• Voiture appeareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été consu.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
• Débranchetz toujours la prise de courant et fermez le robinet d'arrivée d'eau après utilisation de l'appareil.
• Ne lavez en machine que les articles pouvant supporter ce traitement. Suivez les indications se trouvant sur l'étiquette dont chaque article est muni.
  Veillez à-retirer avant chaque lavage les pieces de monnaie, épingles de sutureté, broches, vis, etc. Elles peuvent provoquer des dégats importants, si elles sont laissées dans le linge.
• Laissez le hublot entrouvert lorsque l'appareil n'est pas utilisé. Cela dans le but de préserver le joint du hublot et d'éviter la formation de mauvaises odeurs.
• Ne mettez pas dans le lave-linge les articles détachés à l'essence, à l'alcool, au trichloréthylène, etc. Si vous utilisez de tels détachants, attendez que le produit soit evaporé avant de placer les articles dans le tambour.

• Rassemblez les petits articles, tels que chaussettes, ceintures, etc. dans un petit sac de toile ou une taie. Cela dans le but d'éviter que ces pieces se glissant entre le tambour et la cuve.
  Utilisez strictement la quantité de produit assouplissant indiquée par le fabricant. Un surdosage de produit assouplissant peut occasionner des traces indélébiles sur le linge.

• Débranchetziously the lave-linge avant de proceder à son nettoyage et à son entretien.

• Ne lavez pas en machine le linge avec baleines, les tissus non oulés ou déchirés.
  Assurez-vous que les boutons et les fermétures à glissière sont fermés.
• Contrôlez toujours avant d'ouvrir le hublot, que l'eau a bien été evacuée. Dans le cas contraire, terminé le cycle en suivant les indications de la notice d'utilisation.
• Les petits animaux domestiques peuvent se glisser dans le tambour du lave-linge. Contrôlez le tambour avant demettre l'appareil en fonctionnement.
• Le hublot s'échauffe durant le fonctionnement de l'appareil. Eloignez les enfants lorsque vous effectuez un cycle de lavage.
• Si le lava-linge est installé sur un sol recouvert de moquette, réglez les pieds de façon à ce que l'air puisse circuler librement autour de l'appareil.
• Lavez uniquement les quantités indiquées dans la notice d'utilisation pour le linge délicat. Le linge pourrait être endommagé si vous replissiez le tambour.

Installation

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
  Avant de procéder au branchement de votre apparéil, lisez attentivement les instructions figurant au chapitre "Branchement électrique".
• Ne confiez les travaux hydrauliques nécessaires à l'installation de l'appareil qu'à un plombier qualifié.
  Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le cable d'alimentation.
• Cet apparéil est lourd. Faites attention lors de son déplacement.
• L'appareil doit être débridé avant utilisation. L'élimination incomplete des dispositifs de protection pour le transport pourrait occasionner des dommages à l'appareil ou aux meubles voisins : voir rubrique

A L'ATTENTION DE L'INSTALLATEUR.

L'appareil doit être débranché lors de l'opération de débridage.

Veuillez dire attentivement ces remarques avant d'installer et d'utiliser votre apparéil. Nous vous remercions de votre attention.

Les securités

• Hublot: le lave-linge ne peut fonctionner que si le hublot est fermé.
• Une sécurité electrothermique interd it l'ouverture du hublot pendant tout le fonctionnement de l'appareil et pendant environ 3 minutes après la fin du programme.
• Moteur lavage: une sécurité thermique protège le moteur contre tout risque de surcharge mécanique, surtension, sous-tension.
• Chauffage: le chauffage ne peut s'effectuer que si la quantité d'eau nécessaire au lavage est introduite dans la cuve. Cette sécurité intervient notamment lors d'une coupure d'eau ou si l'on oublie d'ouvrir le robinet d'accuee d'eau.

Protection de l'environnement

• Tous les matérielux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puisent être récapurées et recyclées.

• Afin de réaliser des économies d'eau et d'énergie et, donc, de contribuer à la protection de l'environnement, nous vous conseillons de respecter les instructions suivantes:

• Utilisez si possible l'appareil à pleine capacité只不过 qu'avec des charges partielles (en veillant toute fois à ne pas surcharger le tambour).

• N'utilisez le programme avec prélavage que pour du linge très sale.
• Adaptez la dose de lessive à la durée de l'eau ainsi qu'à la charge et au degré de salissure du linge.

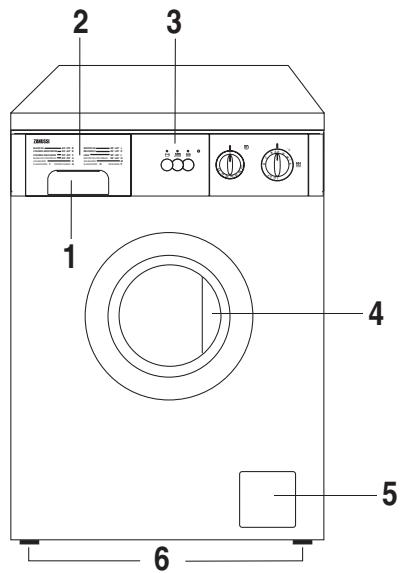

1. Le distributeur de produits
2. Le guide des programmes
3. Le bandeau de commandes
4. Le hublot
5. La pompe de vidange
6. Les vérins

Le guide des programmes

Le guide des programmes se trouve sur la partie avant du distributeur de produits.

• Si vous procédez à la mise à la casse de votre ancien apparéil, mettez hors d'usage ce qui pourrait représenter un danger : coupez le cable d'alimentation au ras de l' apparéil et neutralisez le dispositif de fermeture du hublot ou de la porte (selon modèle).

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention est nécessaire, le service après-vente du vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement, fermeture du magasin où vous avez effectué l'achat...), consultez l'Assistance Consommateurs.

En cas d'intervention sur votre apparéil, exigez du service après-vente les pieces de rechange certifiées Constructeur.

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme déchet menager. Il doit etre remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise à la casse réglementaire de l'appareil, nous réservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seronttraités dans des conditions appropriées.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Utilisation de votre lave-linge

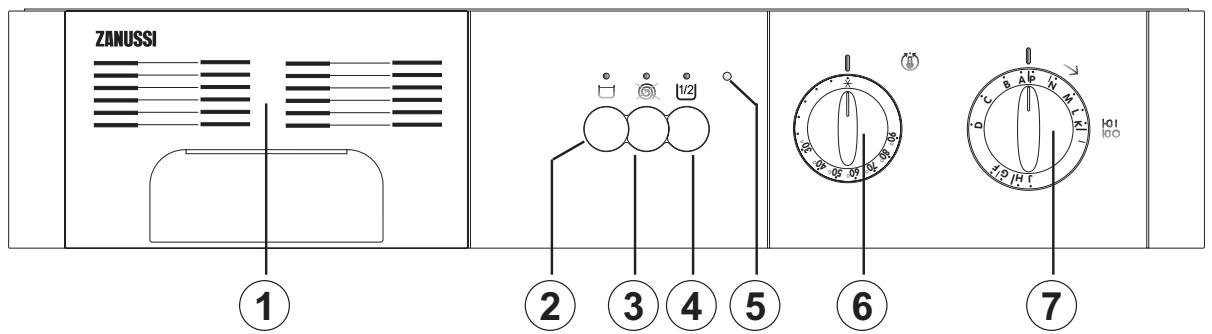

Le bandeau de commandes

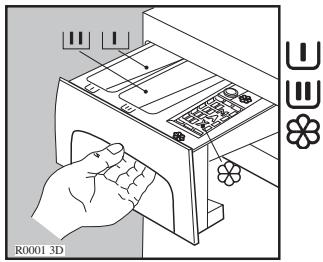

Le distributeur de produits

Le distributeur se compose de 3 compartments
répérés par les symboles suivants :

Prélavage

Lavage

Assouplissant

2. La touche "Arrêt Cuve Pleine"

Cette touche peut etre utiliser avec tous les programmes de lavage.

Si cette touche est enclenchée avant la mise en marche de l'appareil, la vidange en fin de cycle est remplacée par un arrêt cuve pleine d'eau. Ceci a pour but d'éviter le froissement du linge s'il n'est pas sortidds l'arrêt de l'appareil.

3. La touche "Supp. Essorage"

Cette touche permet de supprimer la phase d'essorage sur les programmes coton.

Ces programmes, se terminent alors par une vidange.

L'encampement de cette touche lors de la seLECTION d'un programme coton-lin, permet de laver economiement de petites charges (2,5 kg de linge sec maximum). Les quantités d'eau sont réduites. Cette touche est sans effet sur les programmes synthétiques et laine.

5. Levoyant de fonctionnement

Il s'allume lorsque le cycle de lavage commence, et s'eteint quand celui ci est terminé.

6. Le thermostat

Il permet deCHOISIR la température du bain de lavage entre froid 水 et toutes les températures de 30^ a 90^

Lechoix de la température se fait:

• soit en fonction de la nature des fibres,
• soit en fonction de la tenue des couleurs.

Le tableau des programmes vous donne, à titre indicatif, les températures les derniers adaptations en fonction des programmes.

Toutefois, conformez-vous à la température indiquée sur l'étiquette d'entretien des articles à laver.

Pour sélectionner la température, tournez la manette et faites coïncider la température可以选择 avec le repère fixe sur le bandeau.

7. Le programmateur

ll assure deux fonctions:

• Lechioix du programme: pour afficher le programme choisi, tournez la manette dans le sens des aiguilles d'une montre, pour faire coïncider le chiffre du programme choisi avec le repère fixe sur le bandeau.

Ne tournez jamais la manette du programmateur dans le sens inverse des aiguilles d'une montre.

• La mise en marche du lave-linge: pourmettre l'appareil en fonctionnement, tirez la manette duprogrammateur après avoir choisi le programme: levoyant de fonctionnement s'allume et le programme commence.

A la fin du cycle de lavage, le voyant s'eteint. Repoussez la manette du programmateur pourmettre le lave-linge hors-tension.

Comment faire un lavage?

i Avant d'effectuer un premier lavage dans.
votre lave-linge, nous vous conseillons d' effectuer ensuite un lavage preliminaire,
sans linge, pour un nettoyage eventuel du tambour et de la cuve.

1. Chargement du linge

Ouvrez le hublot.

Introduisez les pieces de linge une à une dans le tambour après les avoir dépliées. Alternez les grandes et les petites pieces. Fermez le hublot.

2. Dosage de la lessive

Ouvrez le distributeur de produits en le tirant vers vous jusqu'à la butée. Versez la dose de lessive nécessaire dans le bac "lavage".

Si vous avez choisi un programme avec prélavage, procédez de la même façon dans le compartment correspondant.

3. Dosage des additives

Versez eventuèlement l'assouplissant dans le bac

Ne dépassez jamais le repère MAX.

Refermez le tiroir.

1. Sélectionnez (eventuellement) l'option désirée :

5. Choix de la température

Tournez la manette du thermostat sur la température désirée.

Faites coïncider la température可以选择 avec le repère fixe du bandeau de commande.

6. Choix et mise en route du programme

Avant chaque lessive assurez-vous que:

Le hublot est effectivement fermé.
- Le distributeur de produits est effectivement fermé.
- La prise de courant est branchée.
- Le robinet d'alimentation d'eau est ouvert.
- Le couvercle de vidange est correctement visse.
- Le tuyau de vidange est en place.

Tournez la manette du programmateur dans le sens des aiguilles d'une montre et faites coïncider le programme de lavage choisi avec le repère situé sur le bandeau de commande.

Tirez la manette du programmateur: levoyant de fonctionnement s'allume et le programme commence. Dés lors, vous n'avez plus à intervenir jusqu'à la fin du programme.

7. Fin de programme

Le programme sélectionné étant terminé le lave-linge s'arrête automatiquement; la manette du programmateur s'immobilise sur l'une des positions arrêt et levoyant s'éteint.

Contrôlez toujours, avant d'ouvrir le hublot, que l'eau a bien eté evacuée.

• Si le cycle ne s'achève pas par un essorage automatique, terminez-le (éventuelles) comme indiqué sous le tableau des programmes
• Repoussez ensuite la manette du programmateur.
• Faites (éventuelles) dessortir les touches enclenchées.
• Débranchez l'appareil.
• Fermez le robinet d'alimentation en eau.

Important:

Il est normal que vous attendiez 3 minutes environ après l'arrêt de l'appareil avant de pouvoir ouvrir le hublot.

En effet, votre lave-linge est doté d'une sécurité electromécanique qui intervient comme suit:

1) Lorsque l'appareil fonctionne (voyant allumé), il est nécessaire de repousser la manette duprogrammateur puis d'attendre 3 minutes avant de pouvoir ouvrir le hublot.
2) A la fin du cycle (voyant eteint), il est possible d'ouvrir le hublot après 3 minutes sans avoir repoussé la manette du programmateur.

Il est toute fois recommandé de repousser la manette avant d'ouvrir le hublot.

Remarques:

De par la conception même du joint du hublot, il n'est pas anormal que vous observiez de l'eau dans le soufflet.

Nous vous recommandons de laisser le hublot entrouvert après utilisation afin d'ærer la cuve.

Tableau des programmes

Programmes pour coton

Charge maximum: 5 kg

PROGRAMME	TEMP. (°C)	DESCRIPTION DU PROGRAMME	OPTION POSSIBLE
A	60°-90°	COTON BLANC avec prélavage	⊗ 1/2
B	60°-90°	COTON BLANC sans prélavage	⊗ 1/2
B(·)	40°-60°	COTON COULEURS RESIST.	⊗ 1/2
C	30°-40°	COULEURS	⊗ 1/2
D		RINCAGES	⊗ 1/2
F		ASSOUPLISSANT	⊗
G		ESSORAGE	⊗

(•) Programme de référence pour les données figurant sur l'étiquette d'énergie, d'après la norme CEE 92/75. Thermostat positionné sur 60^ .

Tableau des programmes

Programmes pour synthétiques, délicats et laine Charge maximum: 2 kg, laine 1 kg

PROGRAMME	TEMP. (°C)	DESCRIPTION DU PROGRAMME	OPTION POSSIBLE
H	30°-60°	SYNTHETIQUES RESISTANTS	1/2
J	30°-60°	SYNTHETIQUES RESISTANTS sans prélavage	1/2
K	30°-40°	DELICATS	1/2
L	30°-40°	LAINE	1/2
M		RINCAGES	1/2
N		ASSOUPLISSANT	1/2
P		VIDANGE

FIN DE PROGRAMME:

Ces programmes s'arrêtent cuve pleine d'eau.

Terminez-les comme suit:

Repoussez la manette.

1) Sélectionné le programme VIDANGE.
2) Àprou la vidange, sélectionné éventuellesment un ESSORAGE.

Tirez la manette pourmettre l'appareil en fonctionnement.

i Guide de lavage

Charges de linge maximales selon la nature des fibres

La quantité de linge introduite dans le tambour ne doit pas dépasser la capacité maximale de la machine. Cette capacité varie suivant la nature des textiles.

Diminuez la quantité en cas de linge très sale ou de tissus éponges.

Charge maximum

Tous les textiles n'ont pas le même volume d'encombrement et le même pouvoir de détention d'eau.

C'est pourquoit, d'une manière générale, le tambour peut etre rempli:

• en totalité mais sans pression excessive pour le linge coton, lin, métis,
• à moitié de son volume pour les cotons traités et les fibres synthétiques,
  au tiers environ de son volume pour les articles très fragiles tels que les voilages et les lainages.

Pour une charge de linge mixte, replisssez le tambour en fonction des fibres les plus fragiles. Nous vous donnons, à titre indicatif, les poids moyens des pieces les plus communes. peignoir de bain

	1200 g
serviette de toilette	180 g
grand drap	1300 g
drap 1 personne	800 g
taie d'oreiller	200 g
chemise de nuit	180 g
pyjama homme	500 g
pyjama enfant	200 g
chemise homme	250 g
chemisier	150 g
torchon	100 g
blouse de travail	300 g à 600 g

Vérification du linge

• Videz les poches.
• Fermez les fermétures à glissière et à pression.
• Enlevez les crochets des voilages ou mettez les voilages dans une housse.
• Retirez les boutons mal cousus, les épingle et les agrafes.
• Pour les protégger, mettez les voilages dans une taie d'oreiller par exemple.
  Recousez ou enlevez les boutons qui ne tiennent qu'a un fil.

Le tri du linge par catégorie

Nous vous conseillons de trier le linge par catégorie:

• d'un cotoé, le linge résistant pouvant supporter un lavage et un essorage énergiques,
• de l'autre, le linge délicat qu'il convient detraiter avec précaution.
• Pour les charges mixtes, lessives composées d'articles en fibres de différentes natures,CHOISSEZ un programme et une température convenant à la fibre la plus fragile.
• Lavez les articles "blanc" et de couleur séparément.

Temperatures

Température elevée : 90° C

Pour coton, lin et chanvre comme les torchons, les serviettes, les draps, les taires d'oreiller, etc. Les fibres, blanches en général, qui peuvent etre très tachées.

Température moyenne: 60^ C

Pour les blancs qui ne sont pas très tachés ou pour les couleurs bon teint, pour les synthétiques ou les cotons mélangés. Tous ces articles portent une étiquette indiquant qu'ils peuvent être lavés à une température maximale de 60^ .

Basse température: 30^ C - 40^ C

Pour les synthétiques délicats, la soie, l'acrylique et les articles en laine lavables en machine (voir l'étiquette d'entretien).Tous les autres articles en laine doivent en général être nettoyés à sec oulavés à la main.

Le cycle laine de cette machine à laver a été approuvé par la Woolmark pour le lavage des articles. Woolmark lavables machine, sous réserve que ces articles soient lavés conformément aux instructions mentionnées sur l'étiquette de l'article et celles indiquées par le fabricant de cette machine à laver. M9604.

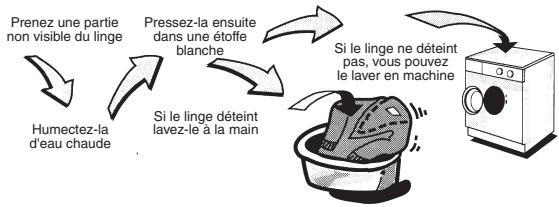

Lavage du linge couleur

Lorsquils sont lavés pour la première fois, les linges de couleur peuvent perdre de leur couleur et déteindre sur d'autres pieces de linge. Pour s'assurer qu'un linge de couleur ne déteint pas, nous vous conseillons d'effectuer le simple test suivant:

Traitement des taches

Traitez certaines taches qui risqueraient de ne pas partir, surtout si elles sont anciennes, en procédant de l'extérieur de la tache vers l'intérieur, ici afin d'éviter de faire des cernes.

Herbes. Savonnez soigneusement, traitez à l'eau de Javel diluée. Pour les lainages, l'alcool à 90^ peut donner de bons résultats.

Crayons à bille - feutre. Tamponnez à l'aide d'un chiffon propre imbibé d'alcool à 90^ . Prenez soit de ne pas étaler la tache.

Rouille. Utilisez un produit anti-rouille en suivant attentivement les conseils du fabricant.

Roussi. Si le tissu n'est que légèrement roussi et dans la mesure où les couleurs peuvent le supporter, faites tremper dans de l'eau additionnée d'eau de Javel, sinon imbibez le tissu d'eau oxygénée à 10 volumes et laissez agir 10 à 15 min.

Chewing-gum. Diluez-le à l'aide d'un dissolvant pour vernis à ongles puis enlevez-le à l'aide d'un chiffon propre. Assurez-vous que la nature du textile supporte le dissolvant.

Cambouis-goudrons. Etalez un peu de beurre frais sur la tache, laissez reposer puis tamponné avec de l'essence de térébenthine.

Rouge à lèvres. Tamponnez à l'éther s'il s'agit de lainage ou de coton ou au trichloréthylène si l'article est en soie.

Vernis à onges. Posez la face tachée du tissu sur un papier absorbant, puis humectez l'envers du tissu avec du dissolvant pour vernis à onges enPNANT soin de changer fréquement le papier se trouvant sous la tache. Assurez-vous que la nature du textile supporte le dissolvant.

Peinture. Ne laissez pas secher les dépôts de peinture. Traitez-les immédiatement avec le solvant indiqué sur la boîte de peinture (eau, térébenthine, white spirit). Savonnez, puis rincez.

Bougie. Grattez la cire avec une lame non coupante afin d'en retirer le plus possible, puis repassez en intercalant une feuille de papier de soie entre le fer chaud et le tissu taché.

Produits

A. Choix de la lessive

Les fabricants de lessive indiquent sur les emballages la quantité de lessive à utiliser selon la charge de linge.

Conformez-vous aux doses et aux instructions préconisées sur les emballages.

Dosage:

La quantité de lessive à utiliser est fonction de la charge de linge à laver, de la durée de l'eau et du degré de salissure du linge.

Si I'eau est douce, diminuez légèrement les doses.
Si I'eau est calcaire ou si le linge est très sale ou taché, augmentez un peu les doses.

Vous obtiennent de degré de durée de votre eau en contactant la compétie de distribution d'eau de votre région ou tout autre service compétent.

Remarque:

N'utilisez que des produits lessiviels faiblement moussants, vendus dans le commerce spécifiquement concus pour l'utilisation dans les machines à laver. Employez des produits spécifiques pour le lavage de la laine.

Si vous utilisez une lessive liquide, il est possible demettre directement ce produit dans le bac pour le lavage a condition deCHOISIR un programme sans prélavage et demettre tout de suite le lave-linge en marche. Il est egalament possible d'utiliser une boule doseuse (fournie par le fabricant du détergent). Si vous sechez ensuite votre linge dans un sèche-linge, n'oubliez pas de retarder la boule doseuse.

Les lessives liquides sont très indiquées pour des températures peu élevées, à savoir 30^ et 40^ , alors qu'il est conseilé d'utiliser une lessive en poudre pour les températures supérieures, de 60^ à 90^ .

B. Assouplissant

Versez un produit assouplissant sous forme liquide dans le bac du tiroir à produits destiné à cet effet.

Respectez le dosage indiqué sur le flacon, en fonction de la caractéristique de l'assouplissant utilisé, normal ou concentré.

Ne dépassez pas les doses maximes.

Symboles internationaux pour l'entretien des textiles

La plupart des articles sont munis d'une étiquette d'entretien spécifique comment lestraiter. Suivez scrupuleusement ces indications.

LAVAGE NORMAL LAVAGE DELICAT	95 Temp. maxi 95°C 95	60 Temp. maxi 60°C 60	40 Temp. maxi 40°C 40	30 Temp. maxi 30°C 30	Lavage à la main	Lavage interdit
JAVELLISATION	Cl Chlorage dilué à froid			Chlorage interdit
REPASSAGE	Fort 200°C maxi	Moyen 150°C maxi		Doux 110°C maxi	Ne pas repasser
NETTOYAGE A SEC	A Tous solvants	P Perchloréthylène ou essences minérales (essence F, White Spirit)		F Uniquement essences minérales (Pour linge et tissus blancs)	Ne pas nettoyer à sec
SECHAGE	Linge étendu	Linge suspendu	Sur cinctre	Haute temp. Temp. modérée Séchage en tambour	Ne pas sécher en tambour

Entretien et Nettoyage

Ne procédez au nettoyage qu'après avoir débranché l'appareil.

Détartrage de l'appareil

Il n'est généralement pas nécessaire de détartrer l'appareil si le produit lessiviel est bien dosé. Si le détartrage s'impose, utilisez un produit spécifique qui ne soit pas corrosoif, spécialement concu pour les lave-linge, que vous pourrez vous procurer dans le commerce.

Respectez le dosage indiqué sur l'emballage.

Après chaque cycle de lavage

Nous vous recommendons de laisser le hublot entrouvert après chaque utilisation, ceci afin d'áérer la cuve et d'éviter la formation de moisissure et d'odeurs.

La carrosserie

Nettoyez-la à l'eau savonneuse. Rincez et séchez soigneusement. N'utilisez jamais de produits abrasifs ou caustiques.

Le distributeur de produits

• Enlevez le tiroir de son logement comme l'indique la figure ci-contre.
• Lavez-le sous l'eau courante.
• Pour faciliter le nettoyage la partie supérieure des bacs réservés aux additifs peut être enlevée.

• Nettoyez le logement interne du tiroir avec une Brosse à dents.
• Remettez le tiroir en place.

Nettoyage du filtré

Filtre du tuyau d'arrivée d'eau

Vissez le raccord du tuyau d'alimentation livre avec l'appareil sur le nez filtré du robinet d'arrivée d'eau (20x27). Vissez correctement pour éviter toute fuite.

N'employez jamais à cet effet un tuyau déjà utilisé precedement.

• Veiliez ensuite à visser correctement la bague de serrage pour éviter toute fuite.

La pompe de vidange

La pompe doit être contrôle régulierement et surtout si

• l'appareil ne vidange pas et/ou n'essore pas;
• l'appareil fait un bruit inhabituel pendant la vidange du au blocage de la pompe par des objets tels que épingles de sureté, pieces de monnaie, agrafes, etc.

Procedez comme suit:

• débranchez l'appareil;
• attendendez que l'eau refroidisse (dans le cas d'un lavage à 60^ ou plus);
  ouvre le volet de pompe;
• placez un écipient sur le sol pour recueiller l'eau qui avait eventuellement sortir de la pompe;
• dégagez le petit tuyau d'évacuation se trouvant à côte de la pompe, placez-le dans le écipient et enlevez le bouchon;
• quand l'eau ne sort plus dévissez le couvercle de la pompe et sortez cette dernière. Utilisez le volet pour recueillir l'eau résiduelle;

• enlevez les évventuels objets bloquant la pompe en la tournant comme indiqué dans le croquis;
• bouchez à nouveau le petit tuyau d'évacuation et remettez-le à sa place;

• revissez le couvercle de la pompe;
  fermez le volet.

Si I'appareil ne vidange pas

Si l'appareil ne vidange pas, procedez de la maniere suivante pour evacuer I'eau:

• Débranchez l'appareil.
  Fermez le robinet d'arrivée d'eau.
• Attendez que l'eau refroidisse (dans le cas d'un lavage à 60^ ou plus).
  Ouvrez le volet de pompe.
• Placez un récipient sur le sol, dégagez le petit tuyau d'évacuation, placez-le dans le récipient et enlevez le bouchon. L'eau s'écoulera par gravité dans le récipient. Lorsque le récipient est plein, bouchez à nouveau le petit tuyau et videz l'eau. Répétez l'opération jusqu'à ce que l'eau cesse de sortir.
• Contrôlez la pompé comme décrit au paragraph précedent.
• Remettez le petit tuyau d'évacuation à sa place après l'avoir bouché.
• Revissez le couvercle de la pompe et fermez le volet.

Précautions contre le gel

Si votre apparéil est exposé à une température inférieure à 0^ prenez les précautions suivantes:

• débranchez l'appareil;
  fermez le robinet et devissez le tuyau d'arrivee d'eau du robinet;
• placez le tuyau d'arrivée et le petit tuyau d'évacuation dans une cuvette sur le sol et laissez l'eau s'écouler;
• revissez le tuyau d'arrivée d'eau au robinet et remettez le petit tuyau d'évacuation à sa place, après l'avoir bouché.

De cette façon, l'eau restée dans les tuyaux sera évacuée, évitant ainsi la formation de gel et donc l'endommagement de l'appareil.

Pour faire fonctionner de nouveau votre apparéil, assurez-vous qu'il est installé dans un local où la température est supérieure à 0^ .

En cas d'anomalie de fonctionnement

Symptômes	Solutions
• Les résultats de lavage ne sont pas satisfaisants	Vérifiez que: • la lessive convient au lavage en machine, • il n'y a pas trop de linge, • le programme de lavage et la température sont appropriés.
• La machine s'accêté pendant un cycle de lavage	Vérifiez que: • la pression d'eau est suffisante, • la pompe n'est pas obstruée ou bloquée par des objets, • les fusibles sont en bon état et n'ont pas disjoncté, • ce n'est pas un Arrêt cuve pleine d'eau terminant un programme de lavage pour linge délicat.
• La machine ne démarre pas	Vérifiez que: • les fusibles sont en bon état, • l'appareil est correctement branché, • le hublot est correctement fermé, • le programme choisi est effectivement sélectionné, le départ du programme a été effectivement commandé (manette tirée). • il n'y a pas de coupure de courant.
• La machine n'essore pas ou ne vidange pas	Vérifiez que: • le tuyau de vidange n'est pas bouché ou plié, • la pompe de vidange n'est pas obstruée, • ce n'est pas un Arrêt cuve pleine d'eau terminant un programme de lavage pour linge délicat.
• La machine ne se remplit pas	Vérifiez que: • le robinet d'accrivée d'eau est ouvert et que la pression est suffisante, • il n'y a pas de coupure d'eau, • le hublot du lave-linge est correctement fermé, • le tuyau d'accrivée d'eau n'est pas plié, • le filtre d'accrivée d'eau n'est pas obstrué.
• La machine vibre, est très bruyante	Vérifiéz que: • l'appareil a été complètement débridé (voir paragraphe "débridage"), • l'appareil est de niveau et bien calé, • l'appareil n'est pas trop près du mur ou des meubles, • le linge est bien réparti dans le tambour, • la charge est suffisante
• Le cycle de lavage est beaucoup trop long	Vérifiéz que: • la pression d'eau est suffisante, • la pompe n'est pas obstruée, • il n'y a pas eu de coupure de courant.
• La machine se remplit mais vidange aussiôt	Vérifiéz que: • la crosse de vidange n'est pas accrochée trop bas.
• Vous trouvez de l'eau autour du lave linge	Vérifiéz que: • il n'y a pas trop de dessive, • la dessive est adaptée au lavage en machine (formation excessive de mousse), • un des compartments du distributeur de produits n'est pas obstrué, • la crosse de vidange est correctement accrochée, • la pompe est correctement vissee après son nettoyage, • le petit tuyau d'évacuation est bouché. • le tuyau d'acciviée d'eau est étanché.
• Le hublot ne s'ouvre pas	Vérifiéz que: • la manette duprogrammateur est effectivement repoussée. • le programme est terminé, • le dispositif de blocage du hublot est déclenché, • ce n'est pas un Arrêt cuve pleine d'eau terminant un programme de lavage pour linge délicat.
• On ne voit pas d'eau dans le tambour	• Par soucis d'économie, les machines fabriquées selon des technologies modernes fonctionnent en utilisant moins d'eau.

Service après-vente

En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ...), veuillez consulter l'Assistance Consommateurs.

En cas d'intervention sur votre apparéil, exigez du Service Àprous-Vente les Pièces de Rechange certifiées Constructeur.

i Plaque signaletique

En appelant un Service ÀpRES-Vente, indiqué-lui le modele, le numero de produit et le numero de sériede l'appareil. Ces indications figurent sur la plaque signalétique située pres du hublot (voir figure cidesous).

Installation

Débridage

Avant la première mise en marche, vous devez impératifement retarder de votre apparéil les dispositifs de protection mis en place pour le transport. Suivez les instructions données cédssous.

Il est conseilé de conserver tous ces dispositifs de sécurité: ceux-ci devront être remontés en cas de futuro transport de l'appareil (déménagement par exemple).

Dévissez et otez les 3 vis arrêté avec un tournevis

Appuyez l'appareil sur la partie arrière et mettez entre le sol et le lave linge une des cales en polystyrene.

Veillez à ne pas écraser les tuyaux.

Sortez avec soin le sachet gauche en nylon (1), en le tirant vers le centre de l'appareil.

Sortez de la même façon le sachet droit (2).

Remettez l'appareilABOUT.

Enlevez les trois goujons en plastique. (Fig. 4).

Bouchez les trouss restés libres à l'aide des 3 caches en plastique livrés avec l'appareil. (Fig. 5).

Fig. 4

Fig. 5

Transporter un apparéil non bridé peut endommager des composants internes et générer des fuites et des dysfonctionnements, et peut également engendrer des déformations par chic.

Mise à niveau

Placez l'appareil à l'endetroit choisi et procédez soigneusement à la mise à niveau, en agissant sur les vérins prévus à cet effet.

Vissez ensuite les boulons situés à la base de l'appareil afin de fixer les vérins. Une mise à niveau correcte évite des vibrations, du bruit ou des déplacements de l'appareil durant son fonctionnement.

Assurez-vous, en outre, que pendant son fonctionnement, l'appareil ne touche pas le mur, les meubles, etc...

Raccordement d'eau

Prévoyez une arrivée d'EAU FROIDE avec un raccordement 20X27 et une évacuation d'eau.

Si le branchement se fait sur des tuyauteries neuves ou qui n'ont pas servi depuis longtemps, il est préféable de faire couler une certaine quantité d'eau avant demettre en place le tuyau de replissage. De cette façon, on évitera que du sable ou de la rouille bouche le filtré placé à la sortie du tuyau même.

Vissez le raccord du tuyau d'alimentation sur le nez fileté du robinet d'arrivée d'eau (20X27). Vissez correctement pour éviter toute fuite.

Si nécessaire rectifiez la position du raccord de vidange en dévisant la bague de serrage placé à l'arrière de l'appareil.

Veillez ensuite à visser correctement la bague de serrage pour éviter touteuite.

Vidange d'eau

La crosse du tuyau de vidange peut être placée de deux manières différentes:

Sur le bord d'un lavabo à l'aide du coude en plastique livre avec l'appareil:

Dans ce cas, il est nécessaire de veiller à ce que l'extrémité ne puisse pas tomber au sol lorsque la machine effectue la vidange. Vous pouvez, par exemple, la fixer avec une petite ficelle au robinet ou l'accrocher au mur.

Dans un conduit de vidange (ou dans une dérivation de la vidange d'un lavabo)

dont la distance su sol doit être comprise entre 60 et 90 cm. Il est indispensable de prévoir une entrée d'air à l'extrémité du tuyau de vidange pour éviter tout siphonnage évientuel. En outre, le tuyau de vidange ne devra former aucun coude. Il devra être place au niveau du sol, la crosse devra se trouver à la hauteur indiquée précédemment.

Important:

Eneldom cas, le tuyau de vidange ne doit etre rallongé.

L'inobservation de ces règes pourrait entraîner un fonctionnement anormal de votre apparéil.

Branchementélectrique

Notre responsabilité ne saurait etre engagée en cas d'incidents ou d'accidents provoqués par une mise à la terre inexistante ou defectueuse.

Cette machine ne peut être branchée qu'en 230 V monophasé 50Hz

Vérifiez que le compteur de l'abonné et les fusibles peuvent supporter l'intensité absorbée par la machine, compte tenu des autres appareils électriques branchés.

Calibre des fusibles de lignes (un par phase): 10 Ampères. Utilisez un socle de prise de courant importante une borne de mise à la terre, qui doit obligatoirement être raccordée conformément à la norme N.F.C. 15100 et aux prescriptions de l'E.D.F.

La ligne d'alimentation électrique partant du compteur ne devra pas être inférieure à 4 mm² par conducteur.
