MODE D'EMPLOI RE7000 LINKSYS

ue ame ses Connecté ur upème =

LIN<SYS Guide d'utilisation

Amplificateur de portée sans fil

Vue d'ensemble du produit... 3

Vue avant. Vue latérale. Vue du dessous ..

Installation de l'amplificateur de portée...

Configuration comme amplificateur de portée sans fil Configuration comme amplificateur de portée filaire (point d'accès).

Accès à l'interface de configuration... 18

Utilisation des paramètres de l'amplificateur de portée 20

Analyse du site QS (Qualité de service) Bande transversale Contrôle d'accès ….

Impossible de connecter votre amplificateur de portée. Impossible d'accéder à votre amplificateur de portée Vous avez des problèmes de connexion intermittents

Spécifications... 30

RE7000 ms Environnement d'exploitation

Vue d'ensemble du produit

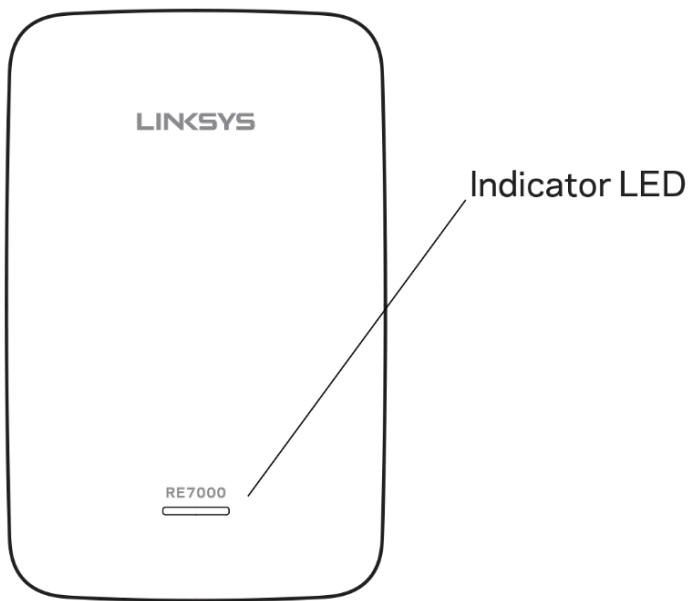

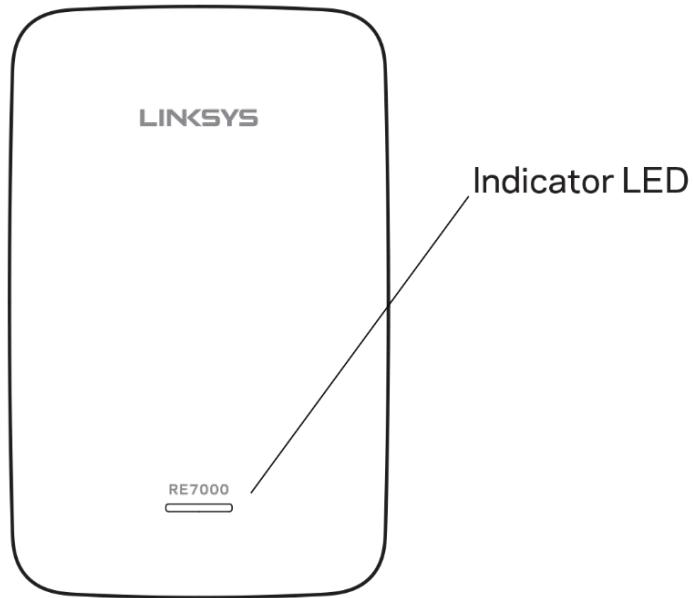

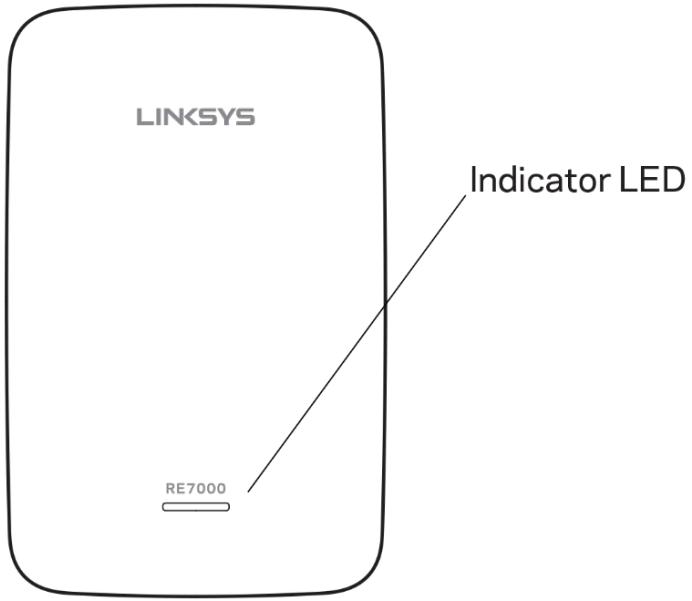

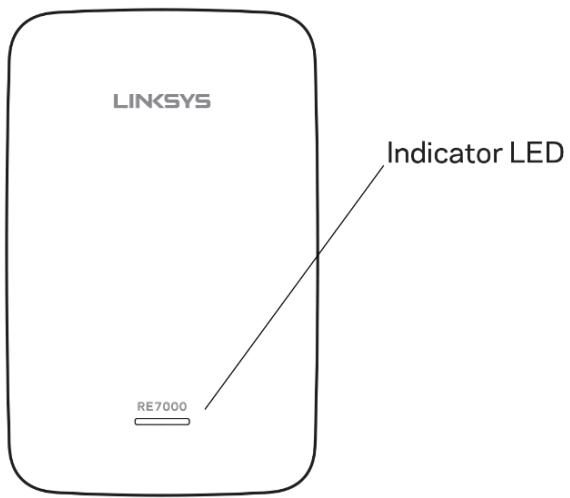

Indicator LED Le voyant DEL sur la face avant de l'amplificateur de portée vous renseigne sur l'alimentation, la

mise à jour et la puissance du signal.

Voyant État / description

Vert clignotant + L'unité est entrain de démarrer. + Réinitialisation des paramètres par défaut. + Mise àniveau du micrologiciel.

Vert fixe + Prêtàêtre utilisé.

Ambre fixe + Faible connexion avec le routeur.

Solution : Débranchez l'amplificateur et rapprochez-le du routeur.

Ambre clignotant + Non connecté au routeur ou autre erreur. Solution

1. Assurez-vous que votre routeur dispose d'une connexion Internet et que la fonction sans-fil est activée.

2 Sile routeur ne présente pas de problème, débranchez l'amplificateur, rapprochez- le du routeur, rebranchez-le, attendez une minute et réessayez de vous connecter à votre réseau.

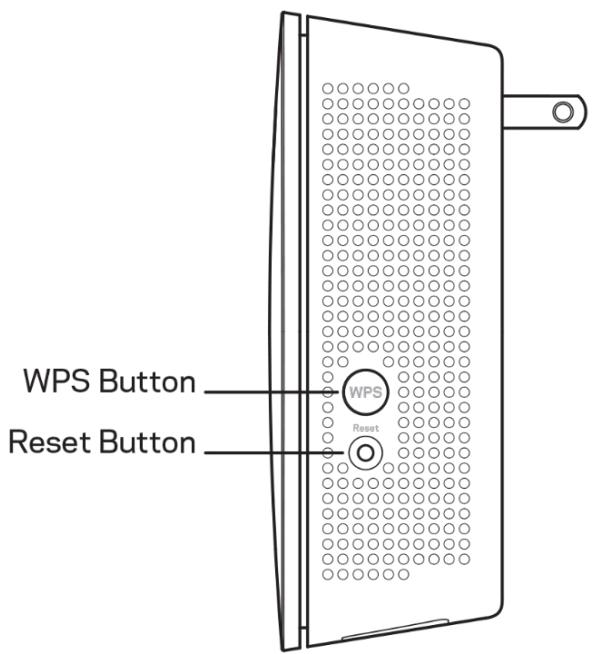

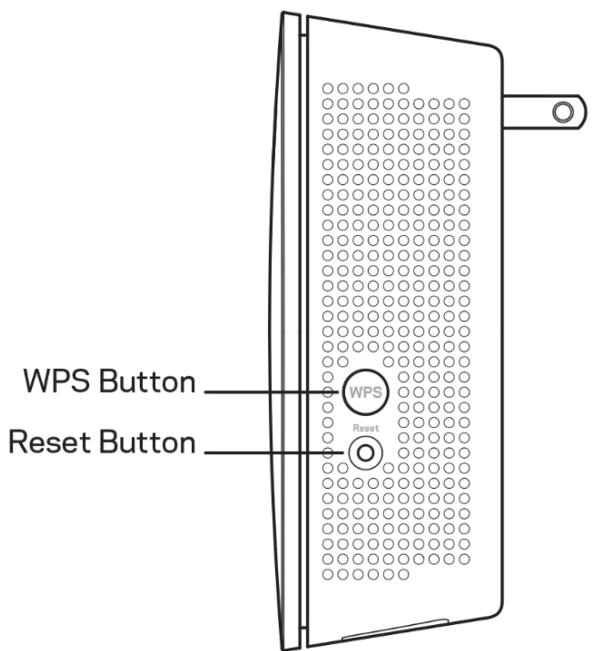

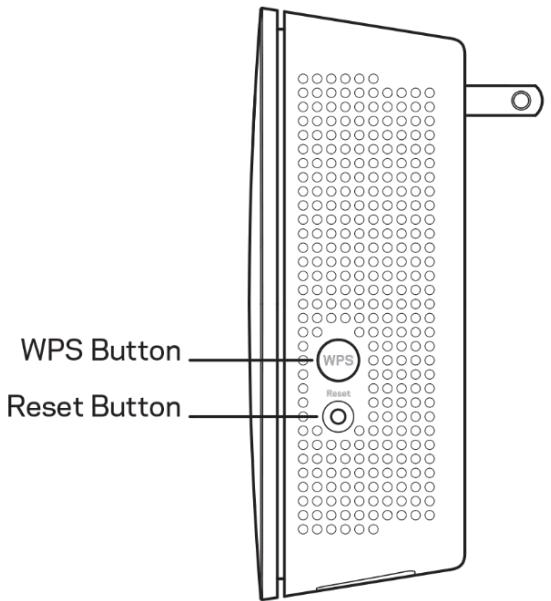

Bouton WPS" : utilisez la fonction Wi-Fi Protected Setup pour ajouter automatiquement et en toute sécurité des périphériques sans fil compatibles à votre réseau avec le bouton de connexion. Reportez-vous à la section « Configuration selon la norme WPS » à la page 6.

Bouton Reset (réinitialisation): maintenez ce bouton enfoncé jusqu'à ce que le voyant d'alimentation sur la face avant de l'amplificateur de portée clignote pour réinitialiser aux paramètres établis par défaut à l'usine. Vous pouvez également rétablir les paramètres par défaut à partir de l'écran Administration > Factory Defaults (Paramètres par défaut) dans l'interface de

configuration de l'amplificateur (page 20).

2000! 88888888888 200000000000 ||n 4 200000000000 00000000000

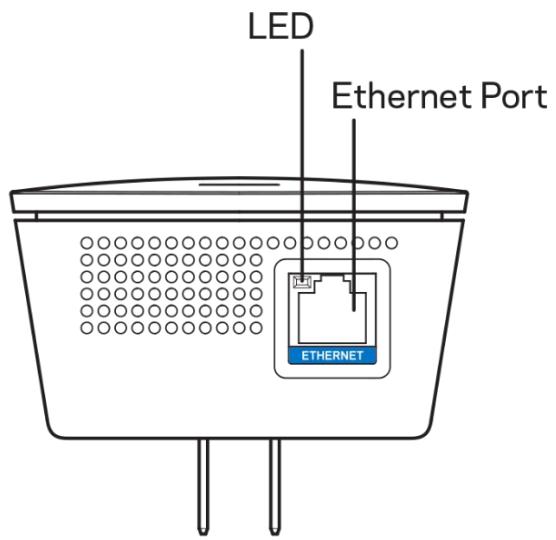

DEL : la DEL confirme l'existence d'une connexion Ethernet vers le routeur principal.

Port Ethernet (bleu) : raccordez des périphériques câblés à votre réseau sans fil en utilisant des câbles Ethernet (réseau). Le voyant vert s'allume lorsqu'un périphérique Ethernet est connecté et actif sur ce port. Le voyant clignote lorsque l'amplificateur de portée envoie ou reçoit des données sur un port Ethernet.

Installation de l'amplificateur de portée

Votre amplificateur Linksys peut être utilisé de deux façons : comme amplificateur de portée sans fil ou comme amplificateur de portée filaire (point d'accès). Les amplificateurs de portée sans fil répètent des signaux sans fil existants. Les amplificateurs de portée filaires (point d'accès) créent de nouveaux points d'accès sans fil lorsqu'ils sont connectés à un routeur ou à un point d'accès avec un câble Ethernet. Dans les deux scénarios, il est nécessaire d'avoir un routeur avec une connexion Internet active.

Avant de commencer la configuration, vous devez décider si vous voulez utiliser votre RE7000 comme amplificateur de portée sans fil ou comme amplificateur de portée filaire (point d'accès). Dans ce guide d'utilisation, vous trouverez les instructions pour ces deux configurations.

Configuration comme amplificateur de portée sans fil

Wi-Fi Protected Setup (WPS)

Votre routeur est-il équipé d'un bouton WPS?

La fonction WPS permet de connecter facilement des appareils sans fil avec le bouton de connexion. Les routeurs qui prennent en charge la fonction WPS sont dotés d'un bouton pouvant ressembler à l'un des symboles suivants :

Si votre routeur est doté d'un bouton WPS, continuez avec la configuration WPS ci-dessous.

Si non, ou si vous n'êtes pas certain, continuez avec la configuration sur navigateur à la page 10.

Remarque : le bouton WPS ne fonctionnera pas si vous avez désactivé la fonction WPS sur votre routeur ou si vous avez choisi WEP comme mode de sécurité réseau. Dans les deux cas, continuez

avec la configuration sur navigateur à la page 10.

1. Branchezl'amplificateur de portée dans une prise de courant se trouvant à proximité de votre routeur. Vous pourrez déplacer l'amplificateur de portée à un emplacement optimal plus tard lors de l'étape 5. Une fois l'amplificateur de portée branché, le voyant DEL sur la face avant clignotera en vert pendant une minute au plus.

2. Attendez que le voyant DEL sur la face avant de votre amplificateur de portée clignote

en orange avant de passer à l'étape 3. Cela peut prendre jusqu'à une minute.

LINKSYS Indicator LED

3. Amplification de votre réseau 2,4 GHz.

a. Appuyez sur le bouton WPS qui se trouve sur votre routeur. Dans les deux minutes qui suivent, effectuez l'étape 3b.

b. Appuyez sur le bouton WPS qui se trouve sur le côté de votre amplificateur de portée. Le bouton WPS s'allumera et le voyant DEL sur la face avant de votre amplificateur de portée clignotera en vert.

Regardez le voyant DEL sur la face avant de votre amplificateur de portée pour vérifier que la connexion a réussi.

Si le voyant passe au vert fixe MM , |: connexion a été correctement établie.

Si le voyant clignote en orange à , la connexion a échoué. Vous pouvez

réessayer en répétant l'étape 3 ou en suivant la configuration sur navigateur présentée à la page 10.

4. Amplification de votre réseau 5 GHz.

Vous pouvez sauter cette étape si votre routeur ne possède pas de réseau 5 GHz ou si vous ne souhaitez pas étendre ce réseau.

Appuyez à nouveau sur le bouton WPS qui se trouve sur le côté de votre routeur. Dans les deux minutes qui suivent, effectuez l'étape 4b.

Appuyez à nouveau sur le bouton WPS qui se trouve sur votre amplificateur de portée.

Le bouton WPS s'allumera et le voyant DEL sur la face avant de votre amplificateur de portée commencera à clignoter en vert.

Regardez le voyant DEL sur la face avant de votre amplificateur de portée pour vérifier que la connexion a réussi.

Si le voyant passe au vert fixe @MMD , 2 connexion a été correctement établie.

Si le voyant commence à clignoter en orange à avant de passer au vert

fixe, la connexion a échoué. Vous pouvez réessayer en répétant l'étape 4.

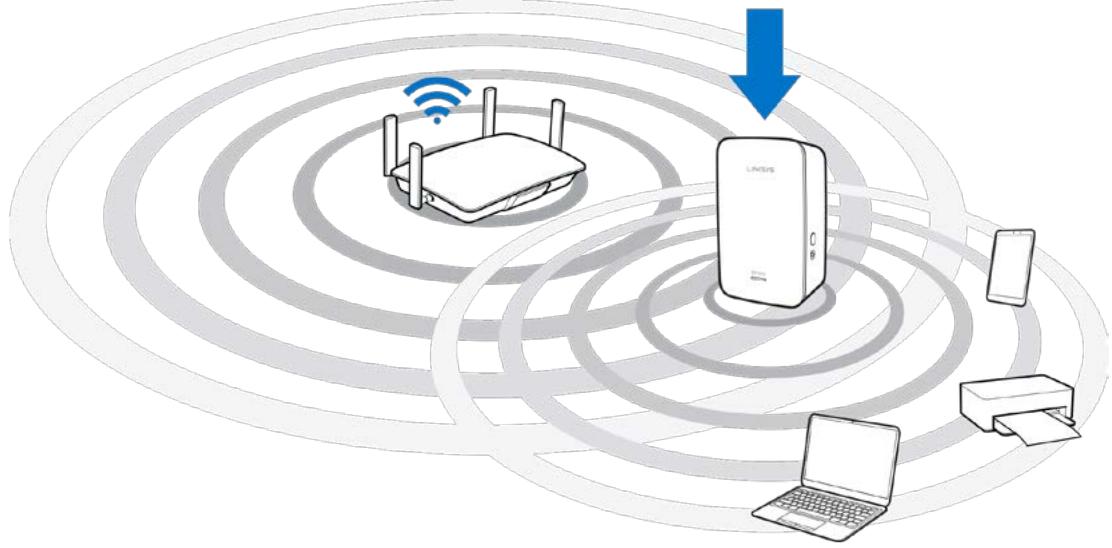

5. Déplacez votre amplificateur de portée à un emplacement optimal.

Débranchez votre amplificateur de portée puis rebranchez-le à mi-chemin entre votre routeur et la zone dépourvue de couverture sans fil. En utilisant votre appareil mobile ou votre ordinateur portable, assurez-vous d'avoir au moins deux barres (environ 50 %) du signal sans fil de votre routeur à cet emplacement. Si vous avez moins de deux barres, rapprochez l'amplificateur de portée du routeur.

6. Regardezle voyant DEL pour vérifier la qualité de la connexion.

L'amplificateur de portée peut mettre jusqu'à une minute pour redémarrer après avoir été déplacé. Pendant ce temps, vous verrez le voyant DEL à nouveau clignoter en vert.

© Vertfixe © Prêt à être utilisé.

© Orange fixe CU Faible connexion au routeur. Cherchez une prise plus

proche de votre routeur.

© Orange clignotant à Non connecté au routeur. Cherchez une prise plus proche de votre routeur. 7. Connectez vos appareils sans fil au réseau étendu que vous venez de créer. Si vous avez configuré votre amplificateur de portée avec un routeur Max-Stream Linksys, vous n'avez rien à faire du tout. Les routeurs Max-Stream prennent en charge l'itinérance transparente et votre réseau sans fil étendu partage un nom de réseau et un mot de passe identiques. Les appareils connectés sélectionneront le réseau principal ou le réseau

étendu en fonction de vos déplacements dans la zone de couverture.

Si vous n'avez pas de routeur avec itinérance transparente, sélectionnez le réseau étendu

sur le gestionnaire de réseau sans fil de votre appareil. Pour identifier les réseaux étendus, la mention «_Ext » est ajoutée à la fin du nom de votre réseau principal. Le mot de passe

sera identique à celui de votre réseau principal.

Remarque : pour en savoir plus à propos de l'itinérance transparente et consulter une liste

d'appareils pris en charge, rendez-vous à l'adresse www.linksys.com/seamless-roaming.

Votre amplificateur de portée est maintenant configuré. Profitez de votre couverture sans fil

Configuration sur navigateur

Utilisez cette méthode de configuration si vous n'avez pas de bouton WPS sur votre routeur ou si vous ne voulez pas utiliser le mode WPS pour configurer votre RE 7000.

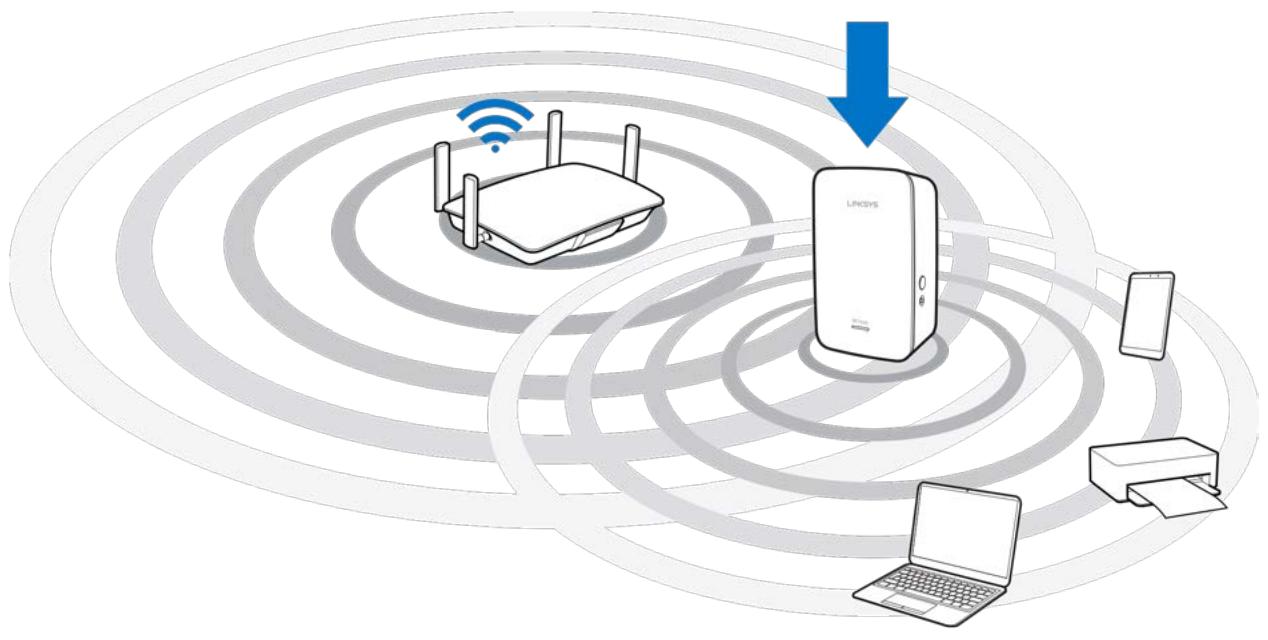

1. Branchezl'amplificateur de portée

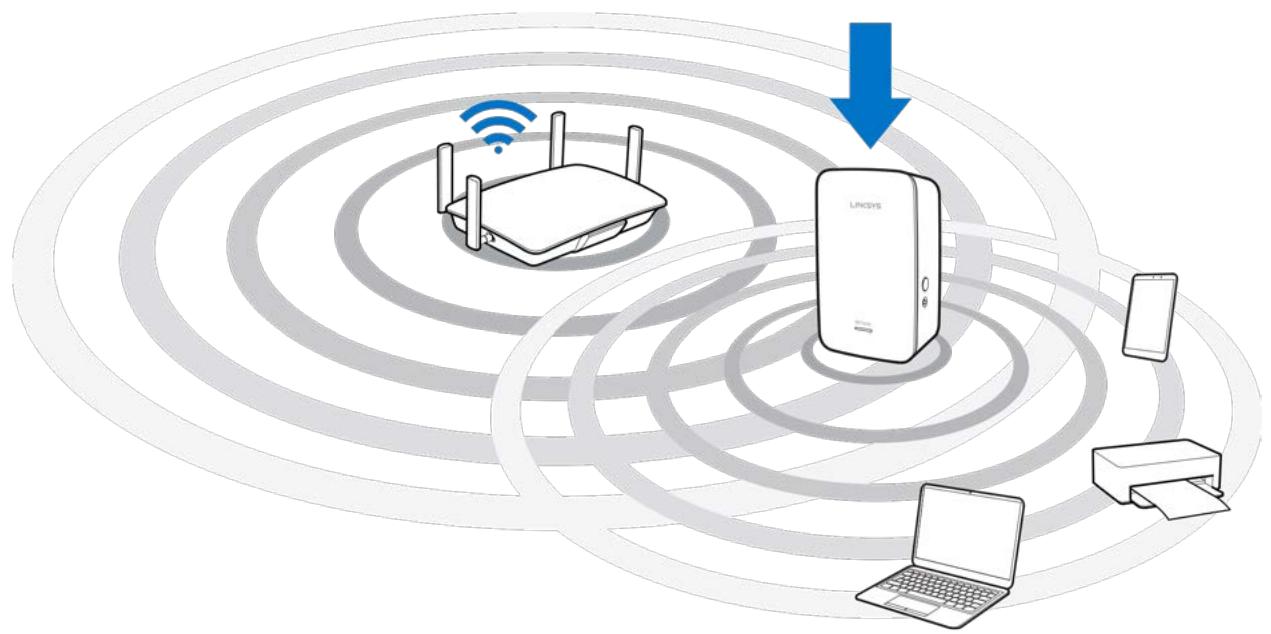

Branchez l'amplificateur de portée à mi-chemin entre votre routeur et la zone dépourvue de couverture sans fil. En utilisant votre appareil mobile ou votre ordinateur portable, assurez-vous d'avoir au moins deux barres (environ 50 %) du signal sans fil de votre routeur à cet emplacement. Si vous avez moins de deux barres, rapprochez l'amplificateur de portée du routeur. Vous pourrez déplacer l'amplificateur de portée à un emplacement

optimal plus tard en utilisant le logiciel de configuration.

2. Attendez que le voyant DEL sur la face avant de votre amplificateur de portée clignote

Cela peut prendre jusqu'à une minute.

CR LINKSYS Indicator LED RE7000 —

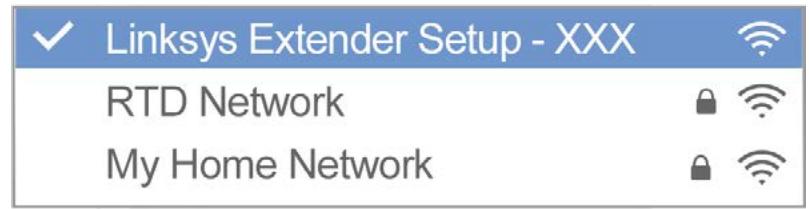

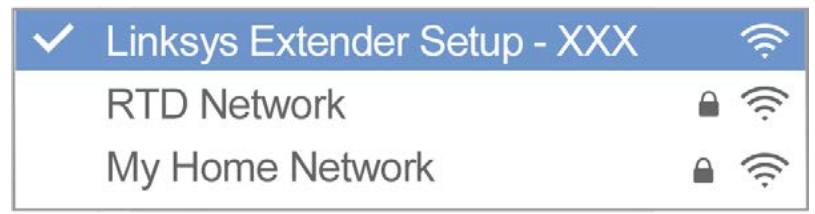

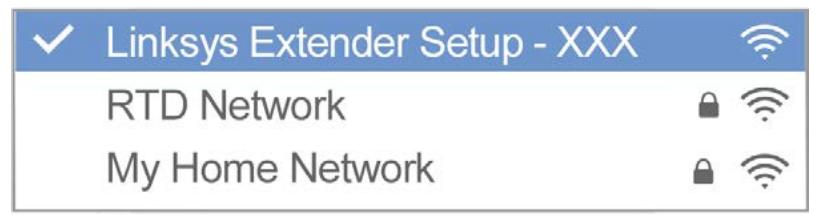

3. Connectez-vous au réseau de configuration de l'amplificateur de portée.

À partir d'un ordinateur, d'un téléphone ou d'une tablette, connectez-vous au réseau sans fil: Linksys Extender Setup - XXX (configuration de l'amplificateur Linksys) (XXX sont les 3 derniers chiffres de l'adresse MAC de votre amplificateur de portée.)

Y_ Linksys Extender Setup - XXX RTD Network My Home Network

4. Lancez l'installation.

Entrez http://extender.linksys.com (ou http://192.168.1.1) dans un navigateur pour effectuer l'installation. Suivez les instructions qui s'affichent à l'écran:

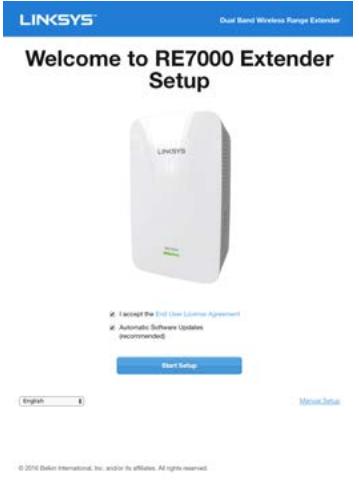

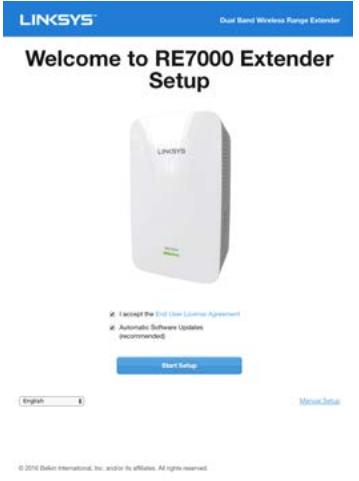

© Bienvenue dans l'utilitaire de configuration.

LINSYS Welcome to RE7000 Extender Setup

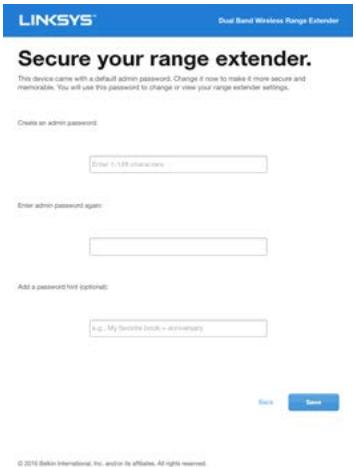

9 Sécurisez votre amplificateur de portée.

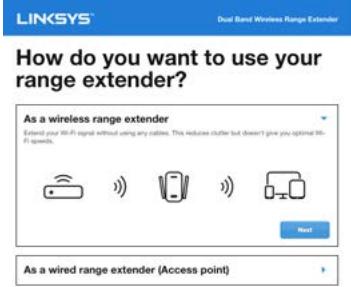

© Amplificateur de portée ou point d'accès?

LINSYS How do you want to use your range extender?

© Choisissez un réseau que vous souhaitez prolonger.

© Entrez un mot de passe pour le réseau principal.

Enter your password for hi

© Votre réseau sans fil étendu.

LINSYS Your extended wireless network.

© Résultats de la sélection d'emplacement

Remarque : si vous n'êtes pas connecté au réseau de configuration de votre amplificateur de portée, une page s'affichera pour vous informer que vous n'êtes pas connecté à l'amplificateur. La page vous demandera si vous essayez de configurer un nouvel amplificateur de portée ou si vous tentez d'accéder aux paramètres d'un amplificateur de

portée que vous avez déjà configuré.

Parfois une page d'erreur « 404 Page introuvable » s'affichera. Si cela vous arrive, effacez le cache de votre navigateur et réessayez. Connectez vos appareils sans fil au réseau étendu que vous venez de créer.

Si vous avez configuré votre amplificateur de portée avec un routeur Max-Stream Linksys, vous n'avez rien à faire du tout. Les routeurs Max-Stream prennent en charge I

mot de passe identiques. Les appareils connectés sélectionneront le réseau principal ou

inérance transparente et votre réseau sans fil étendu partage un nom de réseau et un le réseau étendu en fonction de vos déplacements dans la zone de couverture.

Si vous n'avez pas de routeur avec itinérance transparente, sélectionnez le réseau étendu sur le gestionnaire de réseau sans fil de votre appareil. Pour identifier les réseaux

étendus, la mention «_Ext » est ajoutée à la fin du nom de votre réseau principal. Les mots

de passe seront identiques à ceux de vos réseaux principaux.

Configuration comme amplificateur de portée filaire (point d'accès)

Configuration sur navigateur

1. Préparez-vous à la configuration

Vérifiez que votre routeur a une connexion Internet active et que vous possédez un câble Ethernet suffisamment long pour connecter le routeur à l'amplificateur de portée.

2. Branchezl'amplificateur Linksys sur une prise murale. 3. Attendez que le voyant DEL clignotant passe du vert à l'orange.

4. Utilisez un câble Ethernet pour connecter l'amplificateur de portée au port LAN de votre routeur. 5. Connectez-vous au réseau de configuration de l'amplificateur Linksys.

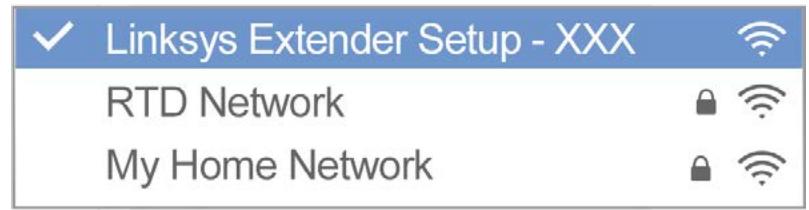

Sur un ordinateur, un téléphone ou une tablette, connectez-vous au réseau sans fil Linksys Extender Setup - XXX (configuration de l'amplificateur Linksys), les caractères XXX représentant les trois derniers chiffres de l'adresse MAC de votre amplificateur de portée.

Y_ Linksys Extender Setup - XXX RTD Network My Home Network

6. Lancez la configuration.

Entrez http://extender.linksys.com (ou http://192.168.1.1) dans un navigateur pour effectuer l'installation. Veillez à bien choisir « Comme amplificateur de portée filaire (point d'accès) » lorsqu'il vous est demandé de choisir le mode d'utilisation de votre amplificateur de portée. Suivez les instructions à l'écran pour créer un nom de réseau et un mot de passe pour votre point d'accès.

7. Connectez vos appareils sans fil au réseau étendu que vous venez de créer. Sélectionnez le réseau étendu sur le gestionnaire de réseau sans fil de votre appareil. Pour identifier les réseaux étendus, la mention «_Ext » est ajoutée à la fin du nom de votre

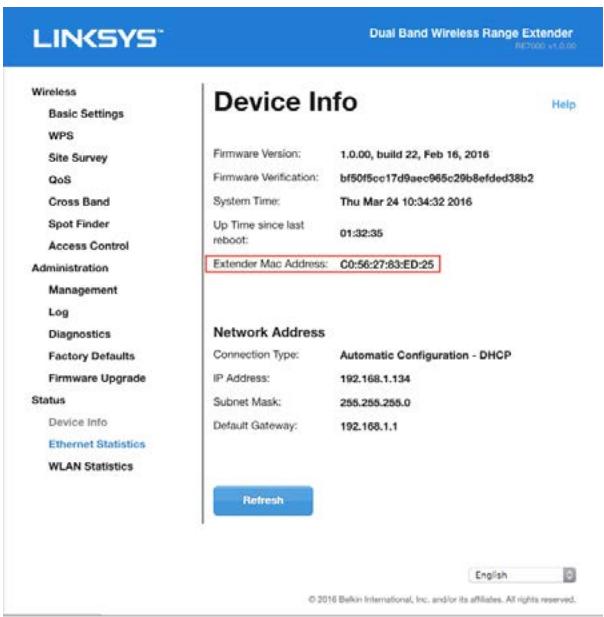

Remarque : si la fonction de filtre MAC de votre routeur est activée, vous devez ajouter l'adresse MAC de l'amplificateur à la liste d'adresses autorisées du routeur. Cela permettra à l'amplificateur et aux appareils connectés aux réseaux étendus de se connecter au réseau principal.

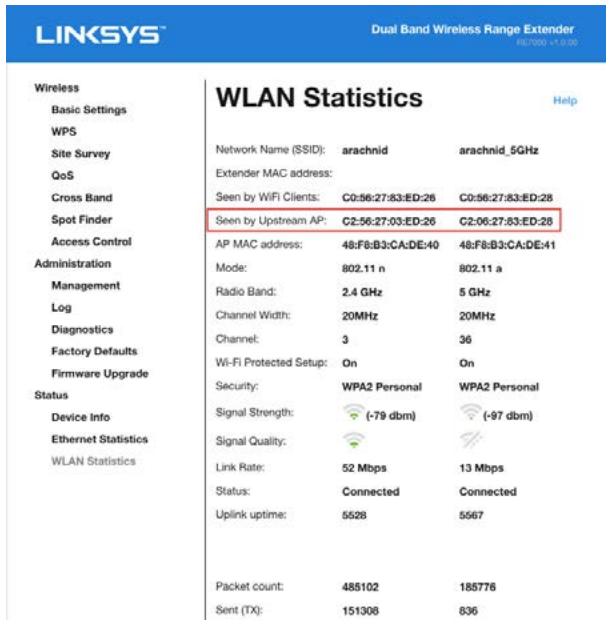

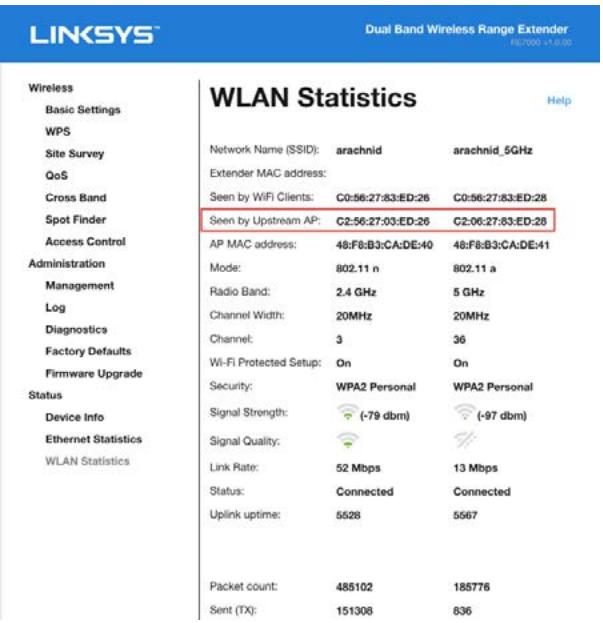

Les adresses MAC des radios 2,4 GHz et 5 GHz de l'amplificateur sont identifiées comme « Visibles par le point d'accès montant » à l'écran État > Statistiques du réseau local sans fil. L'adresse MAC du port Ethernet de l'amplificateur est identifiée comme « Adresse MAC de l'amplificateur » à l'écran État > Info sur le périphérique.

Une fois que l'amplificateur peut accéder au routeur, tous les appareils connectés à

l'amplificateur y ont également accès.

LINKSYS rennes. LINSYS" un Bac ane Ban ee Hels

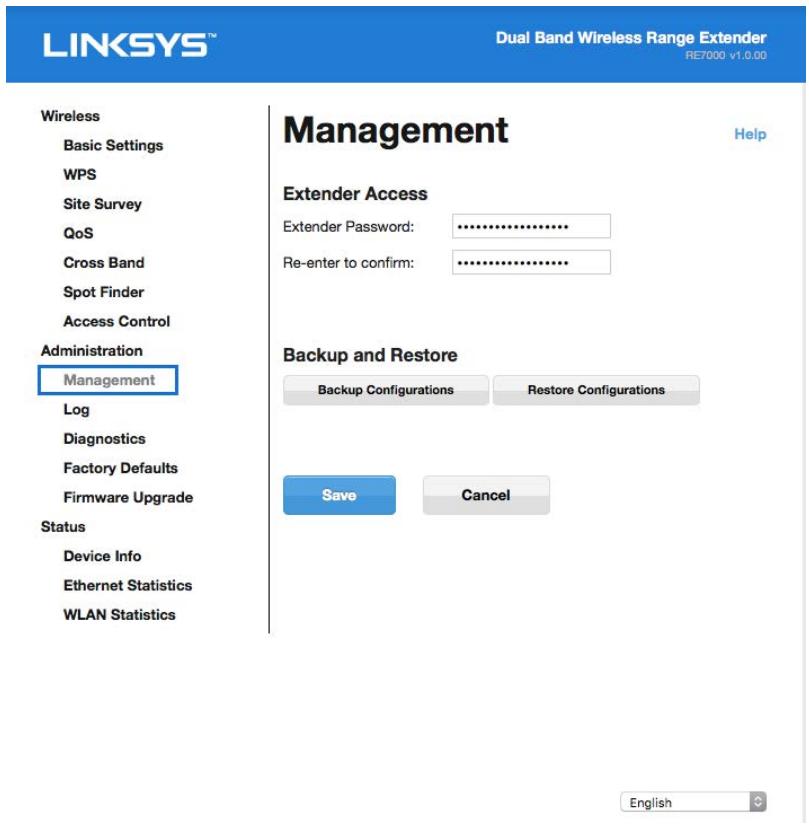

Accès à l'interface de configuration

Pour modifier ou consulter les paramètres de l'amplificateur de portée, connectez-vous tout d'abord à un réseau étendu, par exemple, MonWiFi Ext. Dans un navigateur, allez à l'adresse http://extender.linksys.com et entrez votre mot de passe d'administrateur.

Remarque : le mot de passe d'administrateur par défaut de votre amplificateur de portée est

«admin ». Il est fortement recommandé de le modifier après la configuration WPS.

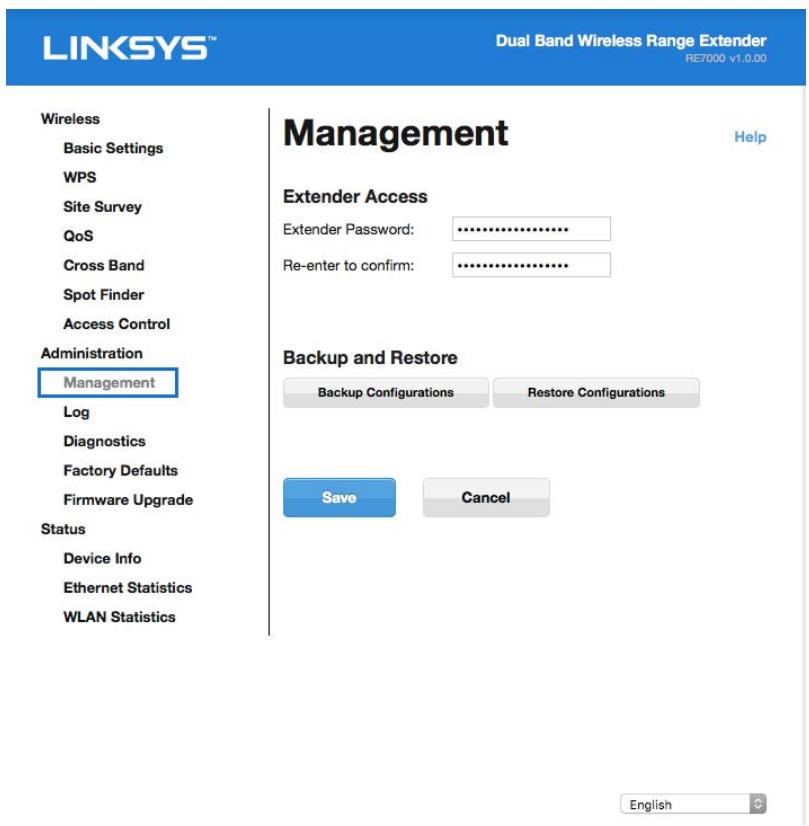

Pour modifier votre mot de passe d'administrateur, cliquez sur l'onglet Gestion de l'interface de

configuration et entrez Un nouveau mot de passe sous Accés à l'amplificateur.

Dual Band Wireless Ran

sn Dada Gen Env Mist

gr B Si vous n'avez pas modifié le nom par défaut de l'amplificateur de portée, vous pouvez également accéder à l'interface des paramètres une fois connecté à votre routeur principal. Saisissez http://RE7000-XXX (Windows) ou http://RE7000-XXX.local (Mac OS X ou iOS).

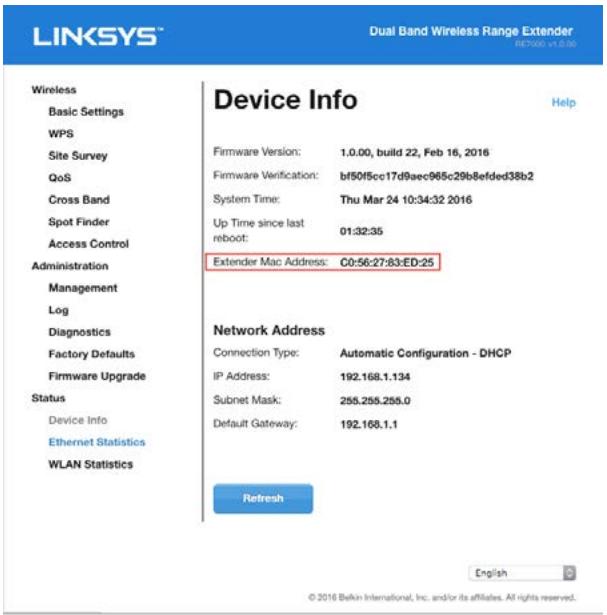

Remarque : XXX sont les 3 derniers chiffres de l'adresse MAC de votre amplificateur de portée. L'adresse MAC se trouve sur la partie arrière de votre RE 7000. (Vous pourriez avoir besoin de

débrancher votre amplificateur de portée pour voir l'étiquette d'adresse MAC. Rebranchez-le et vérifiez que le voyant est vert fixe avant d'accéder à l'URL.)

Si vous avez changé le nom de votre amplificateur de portée, vous pouvez accéder à l'interface de configuration en entrant le nouveau nom dans un navigateur. Par exemple : si vous avez nommé votre amplificateur MonAmplificateur, saisissez http://MonAmplificateur (Windows) ou http://MonAmplificateur.local (Mac OS X ou iOS).

Vous pouvez également entrer l'adresse IP de votre amplificateur de portée dans un navigateur. Vous trouverez l'adresse IP sur l'interface d'administration de votre routeur.

Remarque : si vous n'êtes pas connecté à votre réseau étendu, une page s'affichera pour vous informer que vous n'êtes pas connecté à l'amplificateur. La page vous demandera si vous essayez de configurer un nouvel amplificateur de portée ou si vous tentez d'accéder aux paramètres d'un amplificateur de portée que vous avez déjà configuré.

Parfois une page d'erreur « 404 Page introuvable » s'affichera. Si cela vous arrive, effacez le cache de votre navigateur et réessayez.

Utilisation des paramètres de l'amplificateur de portée

Cliquez sur Aide à droite de l'écran pour de plus amples renseignements sur les options offertes.

Les modifications de paramètres ne seront appliquées que lorsque vous aurez cliqué sur Enregistrer au bas de l'écran. Vous pouvez également cliquer sur Annuler pour supprimer les modifications.

WPS La configuration selon la norme WPS simplifie la connexion de votre amplificateur de portée au réseau et de vos autres périphériques au réseau en passant par l'amplificateur.

Connexion de l'amplificateur de portée à un point d'accès ou routeur sans fil existant (voir p. 6)

Connexion de périphériques à votre réseau en passant par l'amplificateur de portée

Répétez la procédure pour chaque périphérique client prenant en charge la configuration WPS.

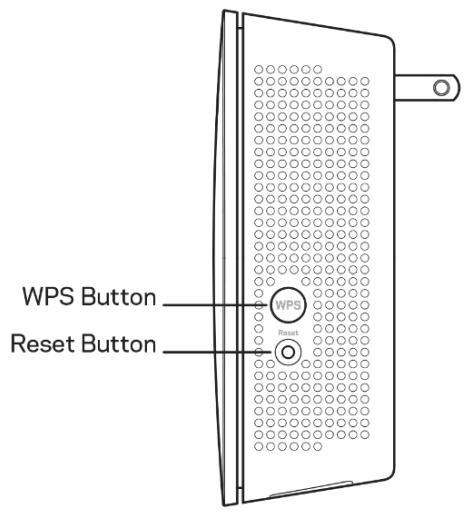

1. Connexion à l'aide du bouton WPS DE WPS Button

a. Appuyez sur le bouton WPS sur le périphérique client.

b. Cliquez sur le bouton WPS à l'écran WPS de l'amplificateur OÙ appuyez sur le bouton WPS sur le côté de l'amplificateur et maintenez-le enfoncé pendant une seconde. Une fois la connexion établie, le voyant DEL sur le devant de l'amplificateur de portée sera vert fixe pendant 10 secondes. Si le voyant DEL clignote en orange pendant 10 secondes, la connexion a échoué. Revenez à l'étape précédente et essayez à nouveau.

c. Si vous utilisez l'écran WPS de l'amplificateur, assurez-vous de cliquer sur OK dans les deux minutes qui suivent, sans quoi vous devrez recommencer.

2. Connexion avec le NIP du périphérique client

2. H your cient device na: Protected Setup” PH number that number

pere vd then cick LLRegister,

a) Entrez le NIP du périphérique client dans le champ approprié à l'écran WPS de l'amplificateur.

b) Cliquez sur Enregistrer à l'écran WPS de l'amplificateur. Une fois la connexion établie, le voyant DEL sur le devant de l'amplificateur de portée sera vert fixe pendant 10 secondes.

c) Cliquez sur OK à l'écran WPS dans les deux minutes qui suivent sans quoi,

vous devrez recommencer.

3. Connexion avec le NIP de l'amplificateur a) Sur le périphérique client, entrez le NIP indiqué à l'écran WPS de l'amplificateur. (Le NIP figure également sur l'étiquette de produit apposée au dos de l'amplificateur.) b) Cliquez sur OK à l'écran WPS du périphérique client dans les deux minutes qui

La fonction Site Survey (Analyse du site) permet d'obtenir un aperçu de tous les points d'accès et routeurs sans fil qui se trouvent à portée de l'amplificateur.

Connectez-vous à l'interface de configuration (voir « Accès à l'interface de

configuration » à la page 18). Cliquez sur l'onglet Wireless (Sans fil). Cliquez sur la page

Site Survey (Analyse du site).

+ __ Select (Sélection) : cliquez sur le bouton à côté du nom de réseau sans fil voulu (SSID) dans la colonne Se/ect(Sélection), puis sur Connect (Connexion). Pour les réseaux double bande, assurez-vous de vous connecter aux deux bandes,

e__ SSID:les noms des réseaux sans fil situés à proximité.

e GHz: la bande radio (en GHz) des réseaux sans fil situés à proximité.

e__ Signal Strength (Puissance de signal) : l'intensité du signal sans fil reçu : point

seul = 25 %, point + une onde = 50 %, point + deux ondes = 75 %, point + trois

ondes = 100 %. Si aucune onde ne s'affiche, soit votre amplificateur est trop

éloigné du point d'accès en amont, soit le signal est bloqué. Essayez de garder

une puissance de signal entre 50 % et 100 % pour des performances optimales.

e Security (Sécurité) : le mode de sécurité qu'utilisent les réseaux sans fil à

proximité.Si un réseau prend en charge la configuration selon la norme Wi-Fi

Protected Setup, l'icône WPS s'affiche également.

QS (Qualité de service)

RE7000 prend en charge le multimédia sans fil (Wi-Fi Multimedia, WMM), qui améliore la qualité de service (QS) sur un réseau. QS priorise les paquets de données selon quatre classes de trafic : voix, vidéo, meilleur effort et arrière-plan. Nous recommandons de conserver les paramètres de QS par défaut.

La bande transversale est l'utilisation simultanée des deux bandes pour des transferts de données haute vitesse et une diffusion multimédia et des jeux en ligne ininterrompus. Lorsque la bande transversale automatique est activée (par défaut), l'amplificateur de portée sélectionne la bande appropriée (2,4 GHz ou 5 GHz) lors de l'émission de données de clients sans fil vers le routeur sans fil.

Tous les appareils connectés à votre amplificateur de portée peuvent accéder à votre réseau sans fil si l'amplificateur peut accéder au routeur. Utilisez la fonction de contrôle d'accès pour limiter l'accès de certains appareils. À l'écran Sans-fil > Contrôle d'accès vous pouvez préciser les

adresses MAC des appareils dont vous voulez autoriser ou refuser l'accès.

L4 Dépannage Votre amplificateur de portée fonctionne sur les réseaux 2,4 GHz et 5 GHz.

Impossible de connecter votre amplificateur de portée

Vérifiez les positions de votre routeur et de votre amplificateur.

*__ Pour la première configuration, il est conseillé de placer votre amplificateur près du routeur. Une fois la configuration du relais terminée, vous pouvez le débrancher et le poser à son emplacement final.

*__ Pour réduire les obstacles au signal, essayez de placer l'amplificateur et le routeur à différents endroits.

+ Évitez de placer le routeur et l'amplificateur près d'objets métalliques, de murs en maçonnerie et de surfaces réfléchissantes comme des vitres ou des miroirs.

+ Évitez de placer le routeur et l'amplificateur près d'autres appareils

électroniques qui peuvent créer des interférences du signal.

Si vous utilisez la configuration selon la norme Wi-Fi Protected Setup pour vous connecter, attendez que le voyant DEL du WPS qui est en orange fixe s'éteigne avant d'essayer à nouveau d'établir la connexion.

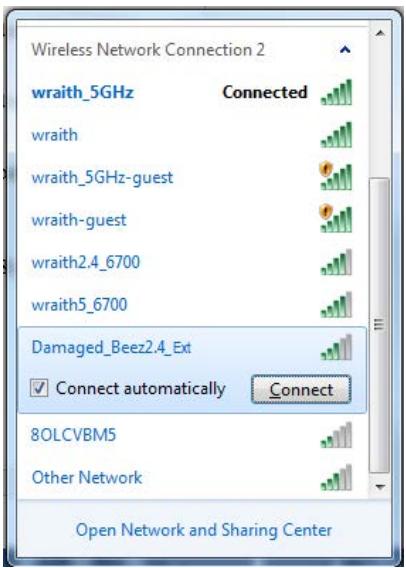

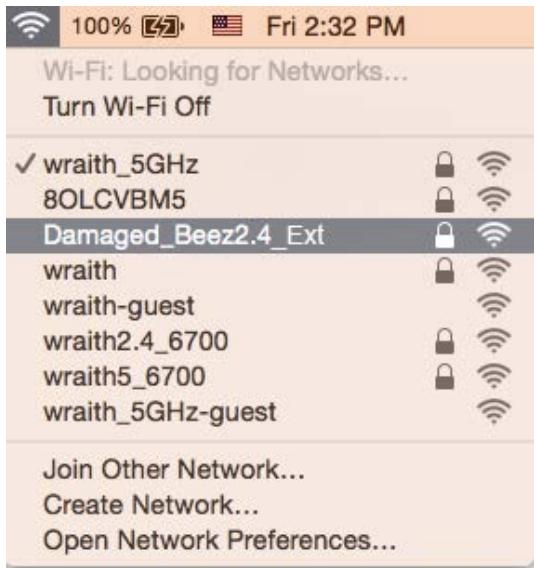

Impossible d'accéder à votre amplificateur de portée

Pour accéder à votre amplificateur de portée, vous devez être connecté à votre réseau étendu. Si vous disposez d'un accès Internet sans fil, vous vous êtes peut-être connecté accidentellement à un autre réseau sans fil.

Pour régler le problème sur les ordinateurs sous Windows :

1. Sur votre bureau Windows, cliquez sur l'icône sans-fil de la barre d'état système. Une liste des réseaux détectés apparaîtra.

2. Cliquez sur le nom de votre réseau étendu. Cliquez sur Connexion. Dans l'exemple ci- dessous, l'ordinateur était connecté à un autre réseau sans fil appelé wraith_5GHz. Le nom de votre réseau étendu, Damaged_Beez2.4 Ext dans cet exemple, est sélectionné.

Open Network and Sharing Center

3. Si vous êtes invité à saisir une clé de sécurité réseau, entrez votre mot de passe (clé de sécurité) dans le champ Network security key (Clé de sécurité réseau). Cliquez sur OK. 4. Votre ordinateur se connectera au réseau étendu et vous devriez pouvoir accéder à l'interface de réglages de l'amplificateur de portée. “Selon la version Windows que vous utilisez, la description ou les icônes représentant ces étapes pourraient être légèrement différentes.

Pour corriger le problème sur les ordinateurs Mac, faites ce qui suit :

1. Dansla barre de menu en haut de l'écran, cliquez sur l'icône du sans-fil. Une liste des réseaux sans fil apparaîtra.

2. Dans l'exemple ci-dessous, l'ordinateur était connecté à un autre réseau sans fil appelé wraith_5GHz. Le nom de votre réseau étendu, Damaged_Beez2.4 Ext dans cet exemple, est sélectionné.

100% Er Æ Fri2:32 PM Turn Wi-Fi Off

3. Cliquez sur le nom de réseau étendu de votre amplificateur de portée, Damaged_Beez2.4 Ext dans cet exemple).

4. Entrez votre mot de passe de réseau sans fil (Clé de sécurité) dans le champ Password (Mot de passe). Cliquez sur OK.

Vous avez des problèmes de connexion intermittents

Branchez l'amplificateur de portée à mi-chemin entre votre routeur et la zone dépourvue de couverture sans fil. Assurez-vous que vous recevez au moins 50 % du signal sans fil de votre routeur à cet endroit, sur l'appareil que vous avez utilisé pour l'installation. Si vous obtenez deux barres ou moins, rapprochez-vous de votre routeur.

Pour vérifier la puissance du signal pour des appareils individuels connectés au réseau étendu, rendez-vous à la page État > Statistiques du réseau local sans fil dans les paramètres de votre amplificateur et cliquez sur le Tableau des périphériques client sans fil en bas de la page.

LIN<SY: Dual Band Wireless R Wireless Clients Table

Voyants DEL Sécurité sans fil

Environnement d'exploitation Dimensions Poids Alimentation Homologations Température (marche) Température (entreposage)

Humidité (entreposage)

Les spécifications peuvent changer sans préavis.

Amplificateur de portée sans fil AC double bande

IÉÉE 802.11ac, 802.11a, 802.11n, 802.119, 802.11b, 802.3ab

Bloc d'alimentation interne c.a.-c.c. : 100- 240 V, -0,5 À, 50/60 Hz

FCC, ICES-003,RSS-247, CE, Wi-Fi (IEEE 802.11a/b/g/n), WPA2", WMM®, Wi-Fi Protected Setup"

0à40°C -20 à 60 °C 10 à 80 %, sans condensation

5 à 90%, sans condensation

Rendez-vous sur linksys.com/support/RE7000 pour communiquer avec le soutien technique primé et disponible 24 h/24 et 7 j/7

BELKIN, LINKSYS et de nombreux noms de produits et logos sont des marques de commerce du groupe de sociétés Belkin. Les autres marques mentionnées sont la propriété de leur détenteur respectif. Les licences et la documentation relatives aux logiciels tiers utilisés dans ce produit peuvent être consultées à l'adresse suivante : http://support.linksys.com/en-us/license. Pour toute demande relative au code source LPG ou toute autre question, veuillez communiquer avec nous à l'adresse http://support.linksys.com/en-us/gplcodecenter.

© Belkin International, Inc. ou ses sociétés affiliées, 2016. Tous droits réservés.

sais 35 le WPS ee-5 il Clés pal JA ul 3e Je lu Ai 5 je da aus ds) WP all ae sol

ARE où Ass à 5 VS) j jijals 5 At (le 4e sal Je al cj 8 hall où 5 dits 4 5h Juin a «I cafbéall JS 4 sall aille 3 38 sall WPS 25 cle us 8f 5 pe Lai Gill qu ses 3 32 all WPS 25 le oise pb 28! 0914 co sl (HI qu pa aies 292 sal LED ä5e lass WPS 35 ec Jai glass da (Ball Gall qu se ass 58 sl LED ése Cl

SU ge 3 ALES 4 (3 qu se

Bill aie Linksys es des à

ges Ji 4 salle JV aie culatae 1 Lgsl s coll d gu s LEgf iCag AG 6 (GUN qu gel (al HEV au us où où 1 5 Mac OS X( 1 http//RE7000-XXX.local 3 Windows 5% http://RE7000-XXX dé sœisaie Li

suis Network Name SSID} arachnid

es sall GS Jai 33 38 sall LL ces sall ; J su sil LUS ques Le LEE il Site Survey à

Auto Cross-Band el! elil el, Gall puit ose ; Aile cils de ju le Jyeall céllill X lil à Cross-Band Wi-Fi tes coll RSLOUI Alan] 8 es cye clitall Je Se (5e less 5 À Ja Less 2 4) cuil GUN qu sall Je (el JEVI)

re Le 8 Mac ls Jones 5 jai le WI TOY SOU Sable Lai Des ie À 535$ JE dut ef s5 sal 5 A dt à 1

Ua ae Es Su Comme pin upème ==

Ua ae Es Su Comme pin upème ==

Ua ae Es Su Comme pin upème ==

Ua ae Es Su Comme pin upème ==

Ua ae Es Su Comme pin upème ==

LIN<SYS Guide de l'utilisateur

Présentation du produit... 3

Vue de face... Vue de côté... Vue de dessous ..

Comment installer l'amplificateur de signal... 6

Configurer votre appareil en tant qu'amplificateur de signal sans fil. Configurer votre appareil en tant qu'amplificateur de signal filaire (point d'accès)

Comment accéder à l'interface de configuration ? 18

Recherche de site réseau QDS (Qualité de service ou QoS Bandes croisées. Contrôle d'accès

Vous ne parvenez pas à connecter votre amplificateur. L'amplificateur de signal est inaccessible … Vous avez des problèmes de connexion intermittente

Spécifications... 30

RE7000 Conditions environnementales...

Présentation du produit

Indicator LED Le voyant lumineux LED se trouvant sur la face avant de l'amplificateur de signal vous donne des

informations sur l'alimentation, la mise à jour et la puissance du signal.

Voyant Statut / Description

Voyant vert * Démarrage

clignotant Restauration des paramètres d'usine par défaut

+ Mise à niveau du microprogramme

Voyant vert + Prêtà être utilisé restant allumé

Voyant orange + Connexion insuffisante avec le routeur

restant allumé Solution : débranchez l'amplificateur et rapprochez-le du routeur

Voyant orange + Absence de connexion au routeur ou autre erreur

clignotant Solution :

1. Vérifiez que votre routeur est connecté à Internet et que le réseau Wi-Fiest activé. Si votre routeur fonctionne correctement, débranchez votre amplificateur de signal, rapprochez-le du routeur et branchez-le au secteur. Attendez une minute avant de reconnecter votre amplificateur au réseau.

Bouton WPS" (3) — Utilisez la fonction Wi-Fi Protected Setup pour ajouter à votre réseau, automatiquement et en toute sécurité, des appareils sans fil compatibles. Référez-vous à la

rubrique « Utiliser le Wi-Fi Protected Setup > de la page 6.

Bouton Reset (réinitialisation) — Appuyez et maintenez le bouton enfoncé jusqu'à ce que le voyant alimentation situé sur la face avant de l'amplificateur de signal clignote pour lancer la réinitialisation aux paramètres d'usine par défaut. Vous pouvez également restaurer les paramètres par défaut depuis le menu Administration > écran Factory Defaults (Paramètres

d'usine) dans l'interface de paramétrage de l'amplificateur de signal (page 20).

2000! 88888888888 200000000000 ||n 4 200000000000 00000000000

LED — Le voyant LED permet de confirmer la connexion Ethernet au routeur principal.

Port Ethernet (bleu) — Connectez vos périphériques filaires à votre réseau sans fil au moyen de câbles (réseau) Ethernet. Le voyant s'allume en vert dès lors qu'un périphérique Ethernet est activé depuis ce port. Le voyant clignote lorsque l'amplificateur envoie ou reçoit des données via le port Ethernet.

Comment installer l'amplificateur de signal

Deux modes de fonctionnement s'offrent à vous : vous pouvez utiliser votre appareil Linksys en tant qu'amplificateur de signal sans fil ou en tant qu'amplificateur de signal filaire (point d'accès). Les amplificateurs de signal sans fil répètent les signaux Wi-Fi existants. Les amplificateurs de signal filaires (points d'accès) permettent, quant à eux, de créer un nouveau point de connexion sans fil lorsqu'ils sont branchés sur un routeur ou sur un point d'accès via un câble Ethernet. Dans les deux cas, vous avez besoin d'un routeur avec une connexion Internet.

Avant de commencer, veuillez choisir entre le mode Amplificateur de signal sans fil et le mode Amplificateur de signal filaire (point d'accès). Les étapes de configuration pour les deux scénarios sont disponibles dans ce guide.

Configurer votre appareil en tant qu'amplificateur de signal sans fil

Wi-Fi Protected Setup (WPS)

Votre routeur possède-t-il un bouton WPS ?

La fonctionnalité WPS est le moyen le plus simple de connecter des appareils Wi-Fi dotés d'un bouton de connexion. Les routeurs compatibles avec cette fonctionnalité sont équipés d'un bouton qui doit ressembler à l'un des symboles ci-dessous :

oO Si votre routeur est équipé du bouton WPS, suivez les instructions ci-dessous pour installer la configuration via WPS.

Si votre routeur n'est pas équipé du bouton WPS (ou si vous ne savez pas), suivez les instructions de la page 10 pour installer la configuration via navigateur Web.

REMARQUE : Le bouton WPS ne fonctionnera pas si vous avez désactivé au préalable la fonction WPS de votre routeur ou si vous avez choisi WEP comme type de sécurité réseau. Dans les deux

cas, veuillez suivre les étapes de configuration via navigateur Web qui se trouvent à la page 10.

1. Branchez l'amplificateur de signal sur la prise électrique la plus proche de votre routeur. Vous pourrez brancher l'amplificateur sur une autre prise en suivant les indications de l'étape 5. Une fois branché, le témoin lumineux LED qui se trouve à l'avant de l'amplificateur clignote en vert pendant une minute.

2. Attendez que ce voyant LED clignote en orange avant de passer à l'étape 3. Cette

opération peut prendre jusqu'à une minute.

LINKSYS Indicator LED

3. Amplifiez le signal de votre réseau 2,4 GHz.

a. Appuyez sur le bouton WPS de votre routeur. Au bout de deux minutes, passez à l'étape 3b.

b. Appuyez sur le bouton WPS qui se trouve sur le côté de l'amplificateur de signal. Le bouton WPS s'allume et le témoin lumineux LED à l'avant de l'amplificateur

Vérifiez que la connexion a été établie en surveillant l'état du témoin lumineux LED qui se trouve à l'avant de l'amplificateur de signal.

Si le voyant vert reste allumé CD , alors la connexion est établie. Passez à l'étape 4. Si le voyant clignote en orange à , la tentative de connexion a échoué.

Recommencez l'opération en suivant les instructions de l'étape 3 ou essayez la configuration via navigateur Web en suivant les instructions qui se trouvent à la page 10.

4. Amplifiez le signal de votre réseau 5 GHz.

Vous pouvez passer cette étape si votre routeur n'est pas doté d'un réseau 5 GHz ou si vous ne souhaitez pas amplifier le signal de votre réseau.

Appuyez sur le bouton WPS qui se trouve sur le côté de de votre routeur. Au bout de deux minutes, passez à l'étape 4b.

Appuyez à nouveau sur le bouton WPS de votre amplificateur de signal.

Le bouton WPS s'allume et le témoin lumineux LED à l'avant de l'amplificateur clignote en vert.

Vérifiez que la connexion a été établie en surveillant l'état du témoin lumineux LED qui se trouve à l'avant de l'amplificateur de signal.

Si le voyant vert reste allumé @MD , alors la connexion est établie.

Si le voyant devient orange à avant de devenir vert et de rester allumé,

la connexion a alors échoué. Recommencez l'opération en suivant les instructions de l'étape 4.

5. Déplacez votre amplificateur de signal dans un endroit plus approprié.

Débranchez votre amplificateur de signal et branchez-le à mi-chemin entre votre routeur et la zone dépourvue de connexion Wi-Fi. À l'aide de votre appareil mobile ou de votre ordinateur portable, assurez-vous que la puissance du signal Wi-Fi reçu de votre routeur Wi-Fi à cet emplacement est de deux barres minimum (ce qui correspond à environ 50 %). Si vous ne voyez pas les deux barres, rapprochez votre amplificateur de signal du routeur.

6. Surveillez l'état du témoin lumineux LED pour vérifier l'état de la connexion.

L'amplificateur de signal peut prendre jusqu'à une minute pour redémarrer. Pendant le démarrage, le témoin lumineux LED vert apparaît à nouveau.

© Voyant vertrestant allumé @MD Prêt à être utilisé. © Voyant orange restant allumé CU . Faible qualité de connexion avec le routeur. Trouvez une prise électrique plus proche de votre routeur.

© Voyant orange clignotant à . Échec de la connexion avec le routeur.

Trouvez une prise électrique plus proche de votre routeur.

7. Connectez vos appareils Wi-Fi au réseau dont vous venez d'amplifier le signal.

Si vous avez branché votre amplificateur de signal sur un routeur Linksys Max-Stream, alors vous n'avez plus rien à faire. Les routeurs Max-Stream sont équipés de la fonction d'Itinérance intégrée et votre réseau Wi-Fi étendu partage le même nom et le même mot de passe réseau. Lorsque vous vous déplacez d'une pièce à l'autre de votre domicile, les appareils connectés à votre réseau vont automatiquement sélectionner le réseau

approprié (réseau principal ou réseau étendu).

Si votre routeur n'est pas équipé de la fonction Itinérance intégrée, alors veuillez sélectionner le réseau étendu correspondant dans le gestionnaire de réseaux sans fil de votre appareil. Les réseaux étendus sont identifiés par l'ajout de l'extension «_Ext » à la fin du nom de vos principaux réseaux. Le(s) mot(s) de passe sera(seront) le(s) même(s) que

celui(ceux) de votre(vos) réseaux) principal(aux).

Remarque : Pour en savoir plus sur la fonctionnalité Itinérance intégrée et pour voir la liste des appareils qui prennent en charge cette fonction, veuillez vous rendre sur la page www.linksys.com/seamless-roaming.

MyWiFi F NeighborsWiFi ÿ

Votre réseau étendu est maintenant configuré. Profitez de votre nouveau réseau étendu Wi-Fi. Configuration via navigateur Web

Utilisez ce mode de configuration si votre routeur ne dispose pas de bouton WPS ou si vous ne souhaitez pas utiliser la fonctionnalité WPS pour configurer votre RE7000.

1. Branchez l'amplificateur de signal Wi-|

Branchez l'amplificateur de signal à mi-chemin entre votre routeur et la zone non couverte par le Wi-Fi. À l'aide de votre appareil mobile ou votre ordinateur portable, assurez-vous que la puissance du signal Wi-Fi reçu de votre routeur Wi-Fi à cet emplacement est de deux barres minimum (ce qui correspond à environ 50 %).

Si vous ne voyez pas les deux barres, rapprochez votre amplificateur de signal du routeur. Vous pourrez brancher l'amplificateur sur une autre prise en utilisant le logiciel

d'installation. Lo |

2. Attendez que le voyant LED qui se trouve à l'avant de votre amplificateur clignote en

Cette opération peut prendre jusqu'à une minute.

3. Connectez-vous au réseau de configuration de votre amplificateur de signal.

Depuis un ordinateur, un smartphone ou une tablette, connectez-vous au réseau Wi-Fi suivant : Linksys Extender Setup - XXX (XXX correspondent aux 3 derniers chiffres de l'adresse MAC de votre amplificateur de signal).

Y_ Linksys Extender Setup - XXX RTD Network My Home Network

4. Démarrez l'installation.

Entrez l'adresse http://extender.linksys.com (ou http://192.168.1.1) dans votre navigateur. Suivez les instructions à l'écran:

© Bienvenue sur la page de configuration.

Welcome to RE7000 Extender Setup

9 Sécurisez votre amplificateur de signal.

LINSYS Secure your range extender.

© Amplificateur de signal ou point d'accès ?

LINSYS How do you want to use your range extender?

© Choisissez le réseau que vous souhaitez étendre.

© Entrez le mot de passe du réseau principal.

Enter your password for hi

© Votre réseau sans fil étendu.

LINSYS Your extended wireless network.

© Résultats obtenus par Spot Finder.

Remarque : Si vous n'êtes pas connecté au réseau de configuration de votre amplificateur de signal, vous verrez alors apparaître une page vous confirmant que vous n'êtes pas connecté à l'amplificateur de signal. Sur cette même page, une question vous sera posée, à savoir si vous souhaitez configurer un nouvel amplificateur de signal ou si vous souhaitez accéder aux paramètres de configuration de l'amplificateur de signal que vous

avez déjà installé et configuré.

Il peut arriver que vous obteniez la page d'erreur suivante : « 404 Not Found » (Erreur 404 - Page introuvable). Si tel est le cas, veuillez supprimer le cache de votre navigateur et rafraîchir la page. Connectez vos appareils Wi

ï au réseau dont vous venez d'amplifier le signal.

Si vous avez branché votre amplificateur de signal sur un routeur Linksys Max-Stream, alors vous n'avez plus rien à faire. Les routeurs Max-Stream sont équipés de la fonction d'iti de passe réseau. Lorsque vous vous déplacez d'une pièce à l'autre de votre domicile, les

érance intégrée et votre réseau Wi-Fi étendu partage le même nom et le même mot

appareils connectés à votre réseau vont automatiquement sélectionner le réseau

approprié (réseau principal ou réseau étendu).

Si votre routeur n'est pas équipé de la fonction Itinérance intégrée, alors veuillez sélectionner le réseau étendu correspondant dans le gestionnaire de réseaux sans fil de votre appareil. Les réseaux étendus sont identifiés par l'ajout de l'extension «_Ext » à la fin du nom de vos principaux réseaux. Le(s) mot(s) de passe sera(seront) le(s) même(s) que

celui(ceux) de votre(vos) réseau(x) principal(aux).

Configurer votre appareil en tant qu'amplificateur de signal filaire (point d'accès)

Configuration via navigateur Web

1. Préparez-vous à configurer votre appareil.

Assurez-vous que votre routeur est connecté à Internet et que votre câble Ethernet est assez long pour brancher votre routeur à l'amplificateur de signal.

2. Branchez l'amplificateur de signal Linksys sur une prise électrique murale. 3. Attendez que le voyant clignotant vert passe au orange.

4. Utilisez un câble Ethernet pour brancher l'amplificateur de signal sur le port LAN de votre routeur.

5. Connectez-vous au réseau « Linksys Extender Setup » (réseau de configuration de votre amplificateur de signal Linksys).

Connectez-vous au réseau Wi-Fi « Linksys Extender Setup - XXX » sur un ordinateur, smartphone ou tablette (XXX correspondent aux 3 derniers chiffres de l'adresse MAC de votre amplificateur de signal).

Y_ Linksys Extender Setup - XXX RTD Network My Home Network

6. Démarrez l'installation.

Entrez l'adresse http://extender.linksys.com (ou http://192.168.1.1) dans votre navigateur. Lorsque l'on vous demande quel mode de fonctionnement utiliser pour votre

amplificateur de signal, choisissez le mode « Amplificateur de signal filaire (point d'accès) ». Suivez les instructions à l'écran afin de créer un nom de réseau et un mot de passe pour votre point d'accès.

7. Connectez vos appareils Wi-Fi au réseau dont vous venez d'amplifier le signal. Sélectionnez, dans le gestionnaire de réseaux Wi-Fi de votre appareil, le réseau étendu que vous venez de créer. Les réseaux étendus sont identifiés par l'ajout de l'extension

«_Ext » à la fin du nom de vos principaux réseaux.

Remarque : Si la fonctionnalité Filtrage par adresse MAC est activée sur votre routeur, alors vous devez saisir l'adresse MAC de votre amplificateur de signal dans la liste des adresses MAC autorisées de votre routeur. Votre amplificateur de signal et tous les appareils connectés aux réseaux étendus pourront ainsi être connectés au réseau sans fil principal.

Les adresses MAC des bandes passantes 2,4 GHz et 5 GHz de votre amplificateur de signal sont affichées sur l'écran Status(Statut) > WLAN Statistics (Statistiques WLAN) > Seen By Upstream AP(Visible par le point d'accès montant). L'adresse MAC du port Ethernet de votre amplificateur de signal est indiquée dans le champ Extender Mac Address (Adresse MAC de l'amplificateur de signal) qui se trouve sur l'écran Status (Statut) > Device /nfo (info sur l'appareil).

Tous les appareils connectés à l'amplificateur de signal auront accès au réseau sans fil

principal une fois l'amplificateur connecté au routeur.

LIN<SYS S À LINKSYS: Du an res Rare Etndar

ses Device Info te vs se PronaeVeo — 100 ad, fe 1,2018 ee For Vaso 0e on hate ass Stone ue 410-442 2018 pres Vo me ent Access Control md …… amtreon [resume cosresenss) Netork Adéross Common pe Aomate Congurten DHGP pur Sora Songe + 670 ml 87 Gb) re un us , Du un 102tR A LAN Suis ar ES ous ae Comes Con Du | ge sm se pacs cou use ses : Sent (PQ: 151208 né :

Comment accéder à l'interface de

Si vous souhaitez modifier ou voir les paramètres de votre amplificateur de signal, vous devez

d'abord vous connecter à votre réseau étendu (MyWiFi_Ext par exemple). Pour cela, rendez-vous

sur la page Web http://extender.linksys.com et entrez votre mot de passe administrateur.

Remarque : Le mot de passe administrateur par défaut de votre amplificateur de signal est

«admin ». Il est fortement recommandé de le changer après la configuration par WPS.

Pour changer le mot de passe admin, cliquez sur l'onglet Management (Administration/et

saisissez votre nouveau mot de passe dans le champ Extender Access (Accès à l'amplificateur de

Si vous n'avez pas changé le nom par défaut de votre amplificateur de signal, vous pouvez également accéder aux paramètres de l'interface une fois connecté à votre routeur principal. Entrez l'adresse http://RE7000-XXX dans votre navigateur Windows (ou http://RE7000-

XXX.local pour Mac OS X et iOS).

Remarque : XXX correspondent aux 3 derniers chiffres de l'adresse MAC de votre amplificateur de signal. L'adresse MAC est indiquée au dos de votre RE6700 (Vous devrez peut-être débrancher votre amplificateur pour pouvoir voir l'étiquette comportant l'adresse MAC. Si tel est le cas, rebranchez-le et assurez-vous que le voyant vert reste allumé avant d'accéder à l'URL).

Si vous avez changé le nom de votre amplificateur de signal, vous pouvez accéder à l'interface de paramétrage en saisissant le nouveau nom dans votre navigateur. Par exemple, si vous avez donné le nom « MyExtender » à votre réseau, entrez http://MyExtender (Windows) ou http://MyExtender.local (Mac OS X et iOS) dans votre navigateur.

Vous pouvez également saisir l'adresse IP de votre amplificateur de signal dans votre navigateur Web. L'adresse IP de votre routeur est indiquée dans son interface d'administration.

Remarque : Si vous n'êtes pas connecté au réseau sans fil étendu, vous verrez alors apparaître une page vous confirmant que vous n'êtes pas connecté à l'amplificateur de signal. Sur cette même page, le système vous demandera si vous souhaitez configurer un nouvel amplificateur de signal ou si vous souhaitez accéder aux paramètres de configuration de l'amplificateur de signal que vous avez déjà installé et configuré.

Il peut arriver que vous obteniez la page d'erreur suivante : « 404 Not Found » (Erreur 404 - Page introuvable). Si tel est le cas, veuillez supprimer le cache de votre navigateur et rafraîchir la page.

Configurer les paramètres de l'amplificateur de signal

Cliquez sur Help (Aide) à droite de l'écran pour obtenir de plus amples informations sur les options disponibles à l'écran.

Les changements apportés ne prendront effet que lorsque vous cliquerez sur le bouton Save (Enregistrer) qui se trouve en bas de l'écran. Vous pouvez aussi cliquer sur Cance/(Annuler) pour annuler tous les changements.

WPS WPS facilite la connexion entre l'amplificateur et votre réseau, et établit la connexion entre les périphériques connectés et votre réseau via l'amplificateur.

Connexion de l'amplificateur à un point d'accès ou à un routeur sans fil existant (voir p. 6)

Connexion de périphériques à votre réseau via l'amplificateur de signal

Répétez la procédure pour chacun des périphériques client prenant en charge la fonctionnalité WPS.

1. Connexion via le bouton WPS.

a. Appuyez sur le bouton WPS du périphérique client.

Cliquez sur le bouton WPS qui se trouve sur l'écran Wi-Fi Protected Setup de l'amplificateur OÙ appuyez pendant une seconde sur le bouton WPS qui se trouve sur le côté de l'amplificateur. Une fois la connexion établie, le voyant LED qui se trouve à l'avant de l'amplificateur de signal restera allumé en vert pendant 10 secondes. Si le voyant LED clignote en orange pendant 10 secondes, alors la connexion a échoué. Revenez à l'étape précédente et recommencez.

c. Si vous utilisez l'écran WPSde l'amplificateur, assurez-vous de cliquer sur OK dans les deux minutes qui suivent. Sinon vous devrez recommencer.

2. Connexion via le code PIN du périphérique client.

2. M your cient device ha: Protected Setup” PIN number pere vd then cick LLRegister,

a) Saisissez le code PIN du périphérique client dans le champ prévu à cet effet sur l'écran WPS de l'amplificateur.

b) Cliquez sur le bouton Register (Enregistrer) qui se trouve sur l'écran WPS de l'amplificateur. Une fois la connexion établie, le voyant LED qui se trouve à l'avant de l'amplificateur de signal restera allumé en vert pendant 10 secondes.

c) Cliquez sur le bouton OK qui se trouve sur l'écran WPS de l'amplificateur dans

les deux minutes qui suivent. Sinon vous devrez recommencer.

3. Connexion via le code PIN de l'amplificateur.

a) Dans la fenêtre du périphérique client, saisissez le code PIN répertorié dans la fenêtre (ce code est également inscrit sur l'étiquette produit à l'arrière de l'amplificateur).

b) Cliquez sur le bouton OK qui se trouve sur l'écran WPS du périphérique

client dans les deux minutes qui suivent.

Recherche de site réseau

La recherche de site réseau vous fournit un instantané de tous les points d'accès et routeurs sans fil qui sont à la portée de l'amplificateur.

Connectez-vous à l'interface de paramétrage (voir la rubrique « Comment accéder à l'interface de paramétrage » de la page 18). Cliquez sur l'onglet Wireless (Sans fil). Cliquez ensuite sur la page Site Survey (Recherche de site réseau).

e__ Sélectionner — Cliquez sur le bouton situé à côté du nom de réseau sans fil (SSID) dans la colonne Se/ect(Sélectionner) puis cliquez sur Connect (Connecter). Pour les réseaux à double bande, assurez-vous de vous connecter aux deux bandes (2,4 GHz et 5 GHz).

e SSID — Les noms des réseaux sans fil à proximité.

e GHz — La bande radio (en GHz) des réseaux sans fil à proximité.

° Intensité du signal — La puissance du signal sans fil reçu : un point seulement = 25 % ; un point + une vague = 50 % ; un point + deux vagues = 75 % ; un point + trois vagues = 100 %. Si aucune vague n'est affichée, votre amplificateur de signal est trop éloigné du point d'accès en amont ou le signal est bloqué. Pour des performances optimisées, l'intensité du signal doit être comprise entre 50 % et 100 %.

e Sécurité — Le mode de sécurité utilisé par les réseaux sans fil à proximité. Siun réseau prend en charge le Wi-Fi Protected Setup, alors l'icône Wi-

Fi Protected Setup sera affiché.

QDS (Qualité de service ou QoS)

Le RE7000 prend en charge la technologie WMM (Wi-Fi Multimédia) qui permet d'améliorer la qualité de service (QoS) du réseau. La fonctionnalité QoS priorise les paquets de données selon quatre classes de trafic : voix, vidéo, meilleur accès et arrière-plan. Nous vous recommandons de garder les paramètres QoS par défaut.

La technologie de bandes croisées maximise l'utilisation simultanée des deux bandes pour le transfert de données à grande vitesse, une diffusion en continu et des jeux ininterrompus. En mode Auto Cross-Band (bandes croisées automatiques, mode par défaut), l'amplificateur de signal sélectionne la bande appropriée (2,4 GHz ou 5 GHz) lorsqu'il envoie des données des clients sans fil vers le routeur Wi-Fi.

Si votre routeur est connecté à votre amplificateur de signal, alors tous les appareils connectés à ce dernier peuvent accéder au réseau sans fil de votre routeur. Utilisez la fonction Access Control (Contrôle d'accès) pour restreindre l'accès au réseau de certains appareils. Pour cela, cliquez sur le menu Wireless (Sans fil), puis sur Access Contro/(Contrôle d'accès) pour indiquer les adresses

MAC des appareils que vous autorisez et celles des appareils dont vous annulez l'accès.

Votre amplificateur de signal fonctionne sur les réseaux 2,4 GHz et 5 GHz.

Vous ne parvenez pas à connecter votre amplificateur Vérifiez la position de votre routeur et de votre amplificateur. °__ Lors de la première configuration, placez l'amplificateur près du routeur. Vous pourrez débrancher et déplacer l'amplificateur une fois la configuration terminée. °__ Afin de minimiser les risques d'obstruction du signal, essayez de déplacer le routeur et l'amplificateur à divers endroits. + Évitez de placer le routeur et l'amplificateur à proximité d'objets métalliques, de murs autoportants ou de surfaces réfléchissantes, comme du verre ou des miroirs. + Évitez de placer le routeur et l'amplificateur à proximité d'appareils

électroniques, cela pourrait créer des interférences de signaux.

Si vous utilisez la fonctionnalité Wi-Fi Protected Setup pour effectuer la connexion, attendez que l'indicateur WPS arrête de clignoter avant de tenter d'effectuer une nouvelle connexion.

L'amplificateur de signal est inaccessible

Vous devez être connecté à votre réseau étendu pour pouvoir accéder à l'amplificateur de signal. Si vous disposez d'un accès sans fil à Internet, assurez-vous d'être bien connecté à votre réseau et de n'avoir commis aucune erreur.

Pour résoudre le problème sur les ordinateurs Windows" :

1. Cliquez sur l'icône de réseau sans fil situé sur le Bureau Windows, dans la barre d'état système de l'ordinateur. La liste des réseaux disponibles s'affiche.

2. Cliquez sur le nom de votre réseau étendu. Cliquez ensuite sur Connect (Connexion). Dans l'exemple ci-dessous, l'ordinateur est connecté à un réseau sans fil nommé « wraith 5GHz ». Le nom de votre réseau étendu sans fil, « Damaged_Beez2.4 Ext » dans cet exemple, est affiché en surbrillance.

Other Network: FR Open Network and Sharing Center

3. Si vous êtes invité à entrer une clé réseau, saisissez votre mot de passe (Security Key) dans le champ Wetwork key (Clé réseau). Cliquez sur OK.

4. Une fois votre ordinateur connecté au réseau, vous pouvez accéder à l'interface des paramètres de votre amplificateur de signal.

“Selon la version de Windows que vous utilisez, il se peut que les termes ou les icônes affichés soient différents de ceux indiqués dans ces instructions.

Pour résoudre le problème sur les ordinateurs Mac, procédez comme suit :

1. Dansla barre de menu située en haut de l'écran, cliquez sur l'icône Wi-Fi. La liste des réseaux sans fil s'affiche.

2. Dans l'exemple ci-dessous, l'ordinateur est connecté à un réseau sans fil nommé < wraith 5GHz ». Le nom de votre réseau étendu sans fil, « Damaged_Beez2.4 Ext » dans cet exemple, est affiché en surbrillance.

ae Æ Fri2:32 PM Turn Wi-l Fi of

3. Cliquez sur le nom du réseau étendu sans fil de votre routeur (« Damaged_Beez2.4 Ext » dans cet exemple).

4. Saisissez le mot de passe (Security Key de votre réseau sans fil dans le champ Password (Mot de passe). Cliquez ensuite sur OK.

Vous avez des problèmes de connexion intermittente

Branchez l'amplificateur de signal à mi-chemin entre votre routeur et la zone non couverte par le Wi-Fi. Assurez-vous de recevoir au moins 50 % du signal Wi-Fi de votre routeur sur l'appareil que vous avez utilisé pour l'installation. Si vous ne voyez s'afficher que deux barres ou moins, rapprochez votre amplificateur du routeur.

Pour vérifier la portée du signal Wi-Fi de chacun des appareils connectés au réseau sans fil étendu, rendez-vous sur la page WLAN Statistics (Statistiques WLAN) en cliquant sur le menu Status(Statut) dans les paramètres de votre amplificateur de signal, puis cliquez sur Wireless Clients Table(Liste des périphériques sans fil clients) en bas de l'écran.

LINKSYS Dual Band Wireless Range Extender

Conditions environnementales

Température de fonctionnement

Température de stockage

Humidité en fonctionnement

Humidité de stockage

Amplificateur de signal Wi-Fi AC1900 IÉÉE 802.11ac, 802.11a, 802.11n, 802.119, 802.11b, 802.3ab

{état de la connexion, état de l'activité)

80 mm x 125 mm x 46 mm (3,15 in x 4,92 in x 1,81 in) 0,255 kg

Adaptateur secteur CA / CC 100- 240 V-0,5 À, 50 / 60 Hz

FCC, ICES-003,RSS-247, CE, Wi-Fi (IEEE 802.11a/b/g/n), WPA2", WMM®, Wi- Fi Protected Setup"

0à40°C -20 à 60 °C 10 à 80 %, non condensée

5 à 90 %, non condensée

Ces spécifications sont sujettes à modification sans préavis.

Rendez-vous sur linksys.com/support/RE7000 pour bénéficier de notre service d'assistance primé, disponible 24 h/24 et 7 j/7.

BELKIN, LINKSYS et de nombreux autres noms et logos de produit sont des marques commerciales du groupe de sociétés Belkin. Les marques de tiers mentionnées ici appartiennent à leurs propriétaires respectifs. Les licences et les notices relatives aux logiciels tiers utilisés dans ce produit sont disponibles à l'adresse suivante : http://support.linksys.com/en-us/license. Veuillez contacter http://support.linksys.com/fr-eu/gplcodecenter pour toute question ou toute demande de code source GPL.

© 2016 Belkin International, Inc. et/ou ses filiales. Tous droits réservés.

Ua ae Es Su Comme pin upème ==

A hatétävolsäg-bôvité telepitése..

RE7000 Beépitési adatok

À hatétävolsäg-bôvité telepitése

Ua ae Es Su Comme pin upème ==

Pacha count 2sio2 188778 ce » re : 7 Came Dames ee au But

Ua ae Es Su Comme pin upème ==

Ua ae Es Su Comme pin upème ==

Ua ae Es Su Comme pin upème ==

Ua ae Es Su Comme pin upème ==

Conecte à rede de instalaçäo do extensor de alcance.

5. Conecte à rede do Linksys Extender Setup.

© MocrorHHti 3enentiä © loros « ucnonssosanuio.

| wcess Néon Connection à D

Ua ae Es Su Comme pin upème ==

Ua ae Es Su Comme pin upème ==

letwork Connection 2 «

BEEN LR WPS » AMG WEP RAR 2e PEU » HI WPS HfHR ÉGÉETER > ff OL ETATÉE à SHAÉE (TES ANRT °

b. HE FAGIENRRES LA WPS HS + 2 WPS FRS TER » AH » ÉCRIN RS ATEN LED FRÈRE » AÉRFAPIEE °

nRsreeAneue AR : AUeUR e LRETDEEPERS à HSE à RSR A SUENIRNTRRE «

HER » MANU RS TRE UC RER 1 SRE TB e ÉCRFARÉ AE ICE EI LED FRA HRRRE °

o rest CD ASE à crÉtÉEM

o Hroete CD SANT AUE à NACRE EH CAVE E

o Pésete JR Ailes à HAE IRENEReEIRS TNA E FAN VF HÉRITAGE ARR SEX Linksys Max-Stream BR FHRRRRE T'éRRAGENRRESS > MMEADETT EN + Max-Stream FE RS SCHERRONDE > HAVE Wi-Fi ASE DORA ARE ERA RS SDF > CAUSE RE E Et RAUEE GANRR ER MR ROU » DES) WiFi ÉHECRRECIRRMRR - RAM LIES HER ARE Z OR ON | Ext, FRERE + ASSAIBE ERA) «

FRERE à GARDE SNA RAS ÉRMUR à CAE CASE ADRESSE ©

o RE AMEN RER e OA MRRE LE WiFi fRÉRUE à DRE » ÉRAR Wi-Fi PRÉRLE à EUR ©

ARR RUREneE + RUFPÉ ARMES à ÉTDZR Win: ABPé » (EF HIDÉERRREERE à HE CAR > PER HE à ART DSUE SC FERRER MAC AH LINKSYS Access Control

à à sde a dE quéigmmndouothtadulunt ann

a" pre ven ram > Ie. cs EE son Fine Titre ns MISE epenaisumte | emour us Értes ue us nes

Ua ae Es Su Comme pin upème ==

+ Dang näng cp phân mêm dièu khiën.
