SR-PC - Détecteur de mouvements Yale - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de mouvements
Marque	Yale
Modèle	SR-PC
Technologie de détection	Infrarouge passif (PIR)
Angle de détection	90°
Portée de détection	Jusqu'à 12 mètres
Alimentation	1 pile CR123A 3V
Autonomie de la pile	Environ 2 ans
Indicateur LED	Oui (témoin de test)
Température de fonctionnement	-10°C à 50°C
Dimensions (L × H × P)	60 × 110 × 45 mm
Poids	80 g (sans pile)
Fréquence radio	868 MHz
Compatibilité	Centrales d'alarme Yale
Installation	Montage mural (vis et chevilles fournies)
Indice de protection	IP30 (usage intérieur)
Homologation	CE
Couleur	Blanc
Garantie	2 ans
Entretien et nettoyage	Essuyer avec un chiffon doux et sec
Pièces détachées et réparabilité	Pile de rechange CR123A disponible

FOIRE AUX QUESTIONS - SR-PC Yale

Comment installer le détecteur de mouvements Yale SR-PC ?

Fixez le support mural à l'aide des vis fournies, insérez la pile CR123A, puis clipsez le détecteur sur le support. Respectez une hauteur de 2 à 2,5 mètres pour une détection optimale.

Quel type de pile utilise le SR-PC et comment la changer ?

Le détecteur utilise une pile CR123A 3V. Pour la remplacer, déclipsz le détecteur de son support, ouvrez le compartiment à pile, insérez la nouvelle pile en respectant la polarité, puis remontez l'appareil.

Quelle est la portée de détection du Yale SR-PC ?

La portée de détection est de 12 mètres dans un angle de 90°. Les performances peuvent varier selon l'environnement (température, obstacles).

Le détecteur peut-il être utilisé à l'extérieur ?

Non, le Yale SR-PC est conçu pour une utilisation en intérieur uniquement (indice IP30). Ne l'installez pas dans un endroit humide ou exposé aux intempéries.

Comment associer le détecteur à ma centrale d'alarme Yale ?

Activez le mode appairage sur votre centrale, puis insérez la pile dans le détecteur. Le voyant LED clignote pour confirmer l'association. Consultez le manuel de la centrale pour les détails spécifiques.

Que faire si le détecteur déclenche de fausses alarmes ?

Vérifiez que le détecteur n'est pas face à une source de chaleur (radiateur, lumière directe) ou des animaux domestiques. Réduisez la sensibilité si possible, ou repositionnez le capteur.

Comment tester le fonctionnement du détecteur ?

Attendez 30 secondes après la mise sous tension pour que le détecteur se stabilise. Ensuite, traversez la zone de détection : le voyant LED doit s'allumer brièvement. Vous pouvez aussi utiliser le mode test de votre centrale.

Quelle est la durée de vie de la pile du SR-PC ?

La pile dure environ 2 ans en utilisation normale. Un signal de pile faible sera envoyé à la centrale avant l'épuisement total.

Le détecteur Yale SR-PC est-il compatible avec d'autres marques ?

Non, le SR-PC est conçu pour fonctionner exclusivement avec les centrales d'alarme Yale utilisant le protocole radio propriétaire à 868 MHz.

Comment nettoyer et entretenir le détecteur ?

Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. Vérifiez périodiquement que le capteur n'est pas obstrué par de la poussière.

MODE D'EMPLOI SR-PC Yale

smart Living

PIR Image Camera (SR-PC)

Description:

1) Learn/Test Button with LED Send test signal: hold and release within 3 secs. This is used when checking accessory range (See Smart Home Alarm user manual). Send learn signal: hold for 10 secs+. Learn button LED will flash when learn signal is sent.

2) Camera Flash
3) Camera

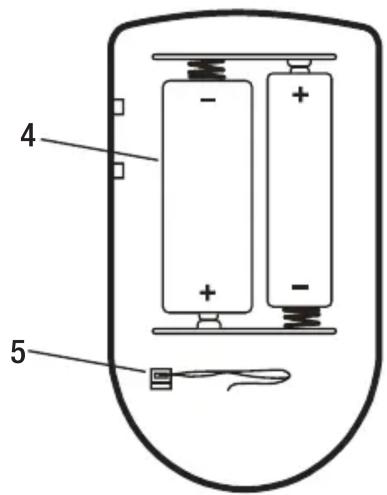

4) 2 x 1.5V AA Alkaline batteries
5) Cover tamper switch

Pack contents

• 1 x PIR Image Camera with batteries
• 4 x wall plugs & screws

For more information on this product and Yale Smart Living Range visit www.yale.co.uk/smart-living

Consumer Support: [e-mail]

Programming & Installation

Program your PIR before installation and test afterwards. Please see your current Smart Home Alarm user manual.

SPECIAL NOTE:

When inserting new batteries, the following are disabled for 5 minutes.

• Tamper Switch
  • Image will not be sent in the first 5 minutes

Please make sure you do not trigger the PIR Video Camera for 5 minutes before testing the system.

Compatible with Yale Smart Home Alarms (SR-range) ONLY.

The 2 year guarantee for this Yale Smart Home Alarm Kit is active from the date of purchase (A copy of this guarantee is available on our website).

Operation

Sleep Timer

The PIR features an automatic “sleep time” of approximately 1 minute for power conservation. After transmitting a detected motion, the PIR will not retransmit for 1 minute. Any further motion detected within this one-minute sleep period will extend the sleep time by another minute.

LED indicator
Off Normal operation
LED flash (2 sec)	When motion is detected and the LED flashes for 2 seconds, this indicates one of the following:Low batteryTamper switch activatedPIR in test mode

WARNING:

When you delete the PIR Video Camera from the system, please ensure the PIR batteries are removed to avoid unnecessary drain.

Specification

Environmental conditions:

-10°C to 40°C, relative humidity 85% non-condensing. Indoor use only

Radio:

2.4GHz

Motion Detection Range:

110°

Issue No. 1A

WEEE

Note: Waste electrical products and batteries should not be disposed of with household waste. Please recycle where facilities exist. Check with your local authority or retailer for recycling advice.

Information and illustrations are subject to change. Yale reserves the right to alter the specification and product design at any time without notice.
