Type de produit	Déshumidificateur
Marque	Calorex
Modèle	DH 15
Dimensions (L x H x P)	50 x 35 x 25 cm
Poids net	10 kg
Alimentation électrique	220-240 V ~ 50 Hz
Puissance nominale	250 W
Capacité de déshumidification	15 L/jour (à 30°C, 80% HR)
Capacité du réservoir	2,5 L
Niveau sonore	45 dB(A)
Contrôle d'humidité	Thermostat réglable (40-80% HR)
Arrêt automatique	Oui, en cas de réservoir plein et à l'humidité souhaitée
Indicateur de réservoir plein	Voyant lumineux
Fonction dégivrage	Automatique à basse température
Filtre à air	Lavable, retirable
Entretien et nettoyage	Nettoyer le filtre toutes les 2 semaines; nettoyer l'extérieur avec un chiffon humide
Sécurité	Protection contre la surchauffe, arrêt automatique en cas de réservoir plein
Pièces détachées et réparabilité	Filtre, réservoir, kit de vidange continue disponibles sur demande

FOIRE AUX QUESTIONS - DH 15 Calorex

Comment nettoyer le filtre du déshumidificateur Calorex DH 15 ?

Retirez le filtre à l'arrière de l'appareil et lavez-le à l'eau tiède savonneuse. Rincez et séchez complètement avant de le remettre en place. Nettoyez-le toutes les deux semaines pour une performance optimale.

Quelle est la capacité du réservoir d'eau ?

Le réservoir a une capacité de 2,5 litres. Lorsqu'il est plein, l'appareil s'arrête automatiquement et un voyant lumineux s'allume.

Comment régler le niveau d'humidité souhaité ?

Utilisez le bouton de contrôle situé sur le panneau avant pour régler l'hygrométrie entre 40% et 80% d'humidité relative. L'appareil fonctionnera jusqu'à atteindre le niveau défini.

L'appareil s'arrête-t-il automatiquement quand le réservoir est plein ?

Oui, le déshumidificateur Calorex DH 15 est équipé d'un arrêt automatique de sécurité lorsque le réservoir est plein, empêchant tout débordement.

Que faire si le voyant de réservoir plein s'allume ?

Éteignez l'appareil, retirez le réservoir, videz-le, puis replacez-le correctement. Le voyant s'éteindra et l'appareil pourra redémarrer.

Puis-je utiliser un tuyau de vidange continue ?

Oui, vous pouvez raccorder un tuyau (non fourni) à la sortie de vidange continue à l'arrière de l'appareil pour une évacuation permanente de l'eau.

Quelle est la consommation électrique en fonctionnement ?

La puissance nominale est de 250 W, ce qui correspond à une consommation d'environ 0,25 kWh par heure de fonctionnement.

Comment installer correctement le déshumidificateur ?

Placez l'appareil sur une surface plane et stable, à au moins 20 cm des murs et obstacles. Branchez-le directement sur une prise murale. Évitez les pièces humides comme la salle de bain.

Que faire si l'appareil ne démarre pas ?

Vérifiez d'abord que le réservoir est bien en place et vide. Assurez-vous que le filtre est propre et que l'alimentation électrique fonctionne. Si le problème persiste, contactez le service après-vente.

Où trouver des pièces détachées pour le Calorex DH 15 ?

Les pièces détachées (filtre, réservoir, kit de vidange) sont disponibles auprès du service client Calorex ou sur les sites de pièces détachées agréés.

MODE D'EMPLOI DH 15 Calorex

calorex®

Installation instructions

MODELS DH 15AX - DH TTW 15AX

Health & safety warnings

As the Heat Pump contains electrical and rotational equipment, it is recommended that ONLY competent persons carry out any work on this type of machine (see warranty).

ISOLATE ELECTRICALLY BEFORE ENTERING MACHINE OR REMOVING PANELS.

This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance.

The Calorex TTW units are designed for installation in a heated room, adjacent to the pool room.

INSTALLATION - MODEL DH 15AX - DH TTW 15AX

1. Remove machine from packaging and locate fixing bracket.

2. Locate bracket on wall in required position. Drill hole ∅6.0mm (no.10) by 60mm deep as shown at 'A'. Insert wall plug and screw bracket in place.

3. Set bracket level with spirit level as shown, drill through and fix it at 'B' with wall plug and screw.

4. Ensure bracket still level, tighten screws 'A' and 'B', finally drill and fix as above at position(s) 'C' & 'D'.

5. Check all screws are tight.

6. Remove machine cover, retaining all fixings.

7. Lift dehumidifier on to wall bracket and mark fixing holes.

8. Drill holes and fit wall plugs as stage 2.

9. Fit dehumidifier to wall.

10. The electrical supply to the unit must be sized according to the data on the serial number label paying special attention to I.E.E. regulations latest edition regarding the special conditions governing electrical supply to machines in potentially damp areas.

11. The electrical supply should be connected to the terminal block mounted on the bracket supporting the compressor. Brown/red to 'live', blue/black to neutral and earth to the stud provided.

12. Whilst not mandatory, the Dantherm Group recommend that an R.C.C.B. is always fitted or that the supply is to local electricity authority recommendations, and that all ducting is bonded in accordance with these regulations.

13. The supply to the machine should incorporate fuses or motor rated circuit breakers (Type C) to specified rating, H.R.C. fuses are recommended. An isolator must be fitted within clear view and not more than 2 metres away. The isolator must have a minimum 3mm air gap in the off position.

14. Locate pipe from drip tray and run it away to waste. A short length of 10mm pipe is provided which should be led into a fixed waste pipe.

15. Set Humidistat to, "drier", point on knob provided.

TTW MACHINES

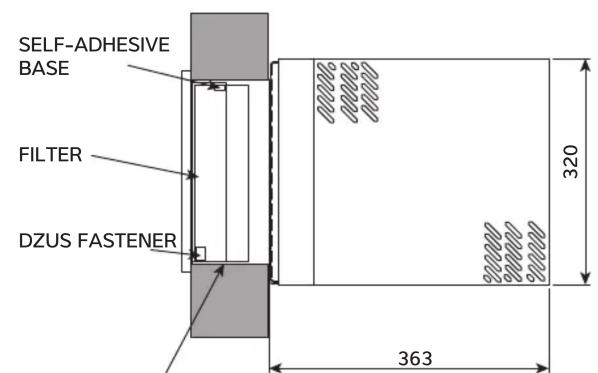

Fit grilles, supplied with the Heat Pump, in position required. Self-adhesive base supplied with the unit to be fitted to the grill frame as shown in the diagram below. Filters to be fitted to grille. Isolate machine electrically before entering machine or removing panels.

MACHINE OPERATION

MAINTENANCE

a. Ensure air inlet/outlets are kept clear and clean.
b. Wipe clean with damp cloth.

MACHINE NOT RUNNING AT ALL CHECK THE FOLLOWING:

1. Is supply switched on.
2. Is supply fuse healthy.
3. Check air inlet and outlet for obstructions.
4. If, after carrying out the above and waiting 1 hour, the machine does not start, phone for service.

MACHINE FAN ONLY RUNNING

1. Check air inlet and outlet for obstructions, if after 30 mins the machine has not restarted phone for service.

WATER LEAKING FROM BASE OF UNIT

1. Check connection from machine to drain for blockages and clear accordingly. Check fall is adequate.
2. Check that machine is level both vertically and horizontally.

The user check list should be carried out before initiating a service call.

Do not attempt to interfere with any internal control settings as these have been factory calibrated and sealed.

If in doubt or if advice is required, contact the Dantherm group UK Service Department. by calling [phone] (option 4) or email [e-mail].

OPTIONAL HUMIDISTAT (IF FITTED)

MACHINE NOT RUNNING AT ALL.

a. Turn humidistat knob fully clockwise.
b. Check air inlet and outlet for obstructions, if after 30 mins the machine has not restarted phone for service.

Note: The Reply Paid Warranty Registration Card must be returned to ensure the correct warranty is given. If you do not find a Registration Card with your machine please contact Dantherm Group UK Service Department giving your name address and serial number of your machine. A card will then be sent to you for completion.

GAS CHARGE

The dehumidifier incorporates a hermetically sealed refrigeration circuit containing less than 6kg of refrigerant. R407c Global warming potential (GWP) 1774.

DIMENSIONS FOR TTW15AX DUCTING

207mm (WIDE) x 290 (HIGH) APERTURE IN WALL FOR GRILLE

VIEW WITH COVER SHOWN IN SECTION AND COMPONENTS REMOVED
