Type d'appareil	Radio AM-FM stéréo
Bandes de fréquences	AM et FM
Mode de réception	Stéréo
Alimentation	Non précisé
Affichage	Non précisé
Contrôle de syntonisation	Non précisé
Sortie audio	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Fonctions supplémentaires	Non précisé
Type d'antenne	Non précisé
Compatibilité	Non précisé
Garantie	Non précisé
Accessoires inclus	Non précisé
Fabricant	Non précisé

FOIRE AUX QUESTIONS - DN-U100 DENON

Comment puis-je connecter le DENON DN-U100 à mon système audio ?

Pour connecter le DENON DN-U100, utilisez les sorties RCA situées à l'arrière de l'appareil. Branchez-les à votre amplificateur ou à vos enceintes actives.

Que faire si le DENON DN-U100 ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le fusible est en bon état.

Comment régler le volume sur le DENON DN-U100 ?

Le volume peut être ajusté à l'aide du bouton de volume situé sur le panneau avant de l'appareil. Tournez-le dans le sens des aiguilles d'une montre pour augmenter le volume.

Le son est trop faible, que puis-je faire ?

Assurez-vous que le volume est réglé correctement sur le DENON DN-U100 ainsi que sur votre système audio. Vérifiez également les connexions et les câbles pour tout dommage.

Comment puis-je lire des fichiers audio à partir d'une clé USB ?

Insérez simplement la clé USB dans le port USB du DENON DN-U100. L'appareil reconnaîtra automatiquement les fichiers audio et vous pourrez naviguer à l'aide des commandes sur le panneau avant.

Est-ce que le DENON DN-U100 prend en charge les formats audio numériques ?

Oui, le DENON DN-U100 prend en charge plusieurs formats audio numériques, tels que MP3, WAV et AAC. Assurez-vous que les fichiers sont compatibles avant de les lire.

Comment mettre à jour le firmware du DENON DN-U100 ?

Pour mettre à jour le firmware, rendez-vous sur le site officiel de Denon, téléchargez la dernière version du firmware et suivez les instructions fournies pour l'installation.

Que faire si le DENON DN-U100 ne lit pas mes fichiers audio ?

Vérifiez que les fichiers audio sont dans un format compatible et que la clé USB ou le support de stockage est fonctionnel. Essayez également de reformater la clé USB en FAT32.

Comment réinitialiser le DENON DN-U100 aux paramètres d'usine ?

Pour réinitialiser l'appareil, maintenez enfoncé le bouton 'Reset' situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant s'éteigne.

Le DENON DN-U100 émet un bruit de fond, que faire ?

Vérifiez les connexions et assurez-vous que les câbles ne sont pas endommagés. Essayez également de changer de prise électrique ou d'utiliser des câbles blindés pour réduire le bruit.

MODE D'EMPLOI DN-U100 DENON

Pour déconnecter complètement ce produit du courant secteur, débranchez la prise de la prise murale.

La prise secteur est utilisé pour couper complètement l'alimentation de l'appareil et l'utilisateur doit pouvoir y acceder facilement.

ATTENZIONE:

Nous déclarons sous notre seule responsabilité que l'appareil, auquel se refère cette déclaration, est conforme aux standards suivants: EN60065, EN55013, EN55020, EN61000-3-2 et EN61000-3-3.

D'après les dispositions de la Directive 73/23/EEC, 89/336/EEC et 93/68/EEC.

• La ventilation ne doit pas être généraient en recouvant les ouvertures de la ventilation avec des objets tels que journaux, ridesaux, tissus, etc.
  Aucune flamme rue, par exemple une bougie, ne doit être placée sur l'appareil.
  Veillez a respecter I'environnement lorsque you jetez les piles usagees.
  L'appareil ne doit pas etre exposé a I'eau ou a I'humiidite.
• Aucun objet contenant du liquide, par exemple un vase, ne doit être placé sur l'appareil.

PRECAUZIONI:

Les matériaux d'emballage de ce produit sont recyclables et peuvent être réutilisés. Veuillez disposer de tout matériel conformément aux règlements de recyclage locaux.

Lorsque vous mettez cet apparéil au rebut, respectez les lois ou réglementations locales.

Les piles ne doivent jamais être jetées ou incinérées, mais mises au rebut conformément aux règlements locaux concernant les déchets chimiques.

Ce produit et les accessoires emballes ensemble sont des produits conformes à la directive DEEE sauf pour les piles.

NOTA RELATIVA AL RICICLAGGIO:

Avant l'utilisation 1

Precautions d'installation 2

Insertion des piles 2

Portée de fonctionnement de la télécommande 3

Nomenclature et fonctions

Panneau avant 4

Panneau arriere 4

Télécommande 5

Connexions

Connexion des bornes d'antenne 6

Indications de cable 7

Connexion de l'amplificateur 7

Connexion du cordon d'alimentation 7

Fonctionnement

Mise en marche 8

Ecoute de la FM/AM

Mémoire auto prérgée FM. 8

Syntonisation automatique (FM/AM) 9

Syntonisation manuelle (FM/AM) 9

Stations preréglées (FM/AM) 10

Rappel de stations prérglées (FM/AM) 10

RDS (Système de données radio) 11

Recherche RDS. 12

Recherche PTY. 13

Recherche TP. 14

RT (Texte radio) 14

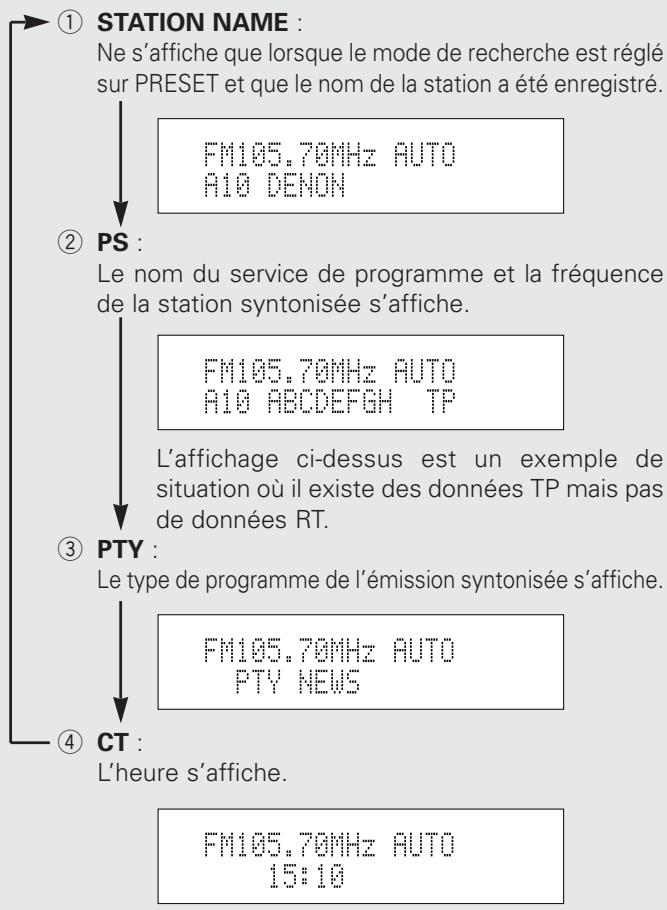

Changement de I'affichage des informations RDS. 15

Enregistrement des noms de station 15, 16

Mémoire de dernière fonction 16

Initialisation du microprocesseur. 16

Dépistage des pannes 17

Ca characteristiques techniques 18

Accessoires

Vérifier que les articles suivants sont inclus dans le carton en plus de l'unité principale:

① Mode d'emploi. 1
② Listedeservicesapres-vente. 1
③ Cableabroche. 1
④ Cordon d'alimentation. 1

⑤ Telecommande (RC-1027) 1
(6) Piles R03/AAA. 2
⑦ Antenne à boucle AM. 1
Antenne interieure FM. 1

3

4

5

(6)

7

8

Avant l'utilisation

Ce produit étant équipé d'une immense foule de caractéristiques, nous vous recommendons avant de commencer l'installation et l'utilisation de l'appareil de bien dire le contenu de ce manuel avant de procédér.

Faire attention aux points suivants avant d'utiliser cet apparéil:

- Déplacement de l'appareil

Afin d'éviter des court-circuits ou d'endommager les cables des cordons de connexion, débrancher toujours le cordon d'alimentation et déconnecter les cordons de connexion entre tous les autres appeareils audio lors du déplacement de l'appareil.

- Avant d'activer le commutateur de mise sous tension (ON/STANDBY)

Vérifier de nouveau que toutes les connexions sont correctes et qu'il n'y a pas de problème avec les cables de

connexion. Placer toujours le commutateur d'alimentation sur la position d'attente avant de connecter et de déconnecter les câbles de connexion.

• Ranger les instructions d'utilisation dans un endroit sur.
  Après avoir lu les instructions d'utilisation, les ranger dans un endroit sur pour référence ultérieure.
• A chaque fois que l'interrupteur d'alimentation est en position STANDBY, l'appareil reste connecté à la ligne de courant secteur.

Assurez-vous demettre l'appareil hors tension ou de débrancher le cable d'alimentation lorsqu'vous partez longtemps, en vacances par exemple.

• Remarquer que les illustrations dans ce manuel sont données à titre explicatif et peuvent être différentes par rapport à l'appareil.

Précautions d'installation

L'utilisation de cet amplificateur ou de tout autre apparéil électronique à microprocesseurs près d'un tuner ou d'un télévisueur peut produit des parasites dans le son ou l'image. Si cela se produit, prendre les mesures suivantes:

• Installer cet apparéil aussi loin que possible du tuner ou du téléviseur.
• Placer les cables d'antenne du tuner ou du télévisuer aussi loin que possible du cordon d'alimentation et des cables de connexion d'entrée/sorting de cet apparéil.
• Du bruit et des parasites peuvent se produit en particulier lors de l'utilisation d'antennes interieures ou de câbles d'alimentation de 300 Ω/ohms.

L'utilisation d'antennes extérieures et de câbles coaxiaux de 75 Ω/ohms est recommendée.

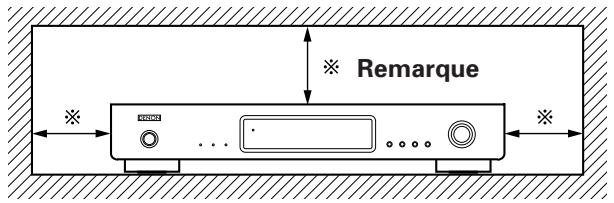

Remarque:

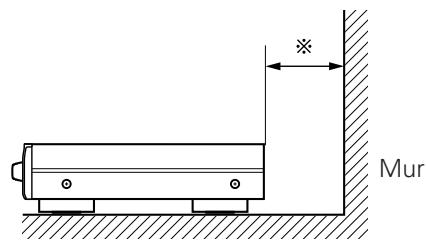

Pour permettre la dissipation de chaleur, n'installez pas cet équipement dans un espace confiné tel qu'une bibliothèque ou un endroit similaire.

Insertion des piles

① Retirer le couvercle arrêté de la télécommande.

② Placer les deux piles R03/AAA dans le compartment à piles dans le sens indiqué.

③ Remetre le couvercle arrête en place.

Remarques sur les piles:

• Remplacer les piles par des nuves si l'appareil ne fonctionne pas lorsque la télécommande est actionnée à proximé. (La pile fournie ne sert que pour la verification du fonctionnement.)
• Lors de l'insertion des piles, toujours procéder dans le bon sens, en suivant les marques "+" du compartment à piles.
• Pour éviter des dommages ou une fuite du liquide de pile:
• Ne pas utiliser une pile neue avec une ancienne.
• Ne pas utiliser deux types de pile différents.
• Ne pas court-circuiter, démonter, chauffer ou jeter les piles dans des flammes.
• Si le liquide de pile venait à fouir, essuyer soigneusement le liquide de l'intérieur du compartment à piles, et insérer de nouvelles piles.
• Lors du remplacement des piles, avoir les piles neuves à portée de la main, et les insérer aussi rapidement que possible.

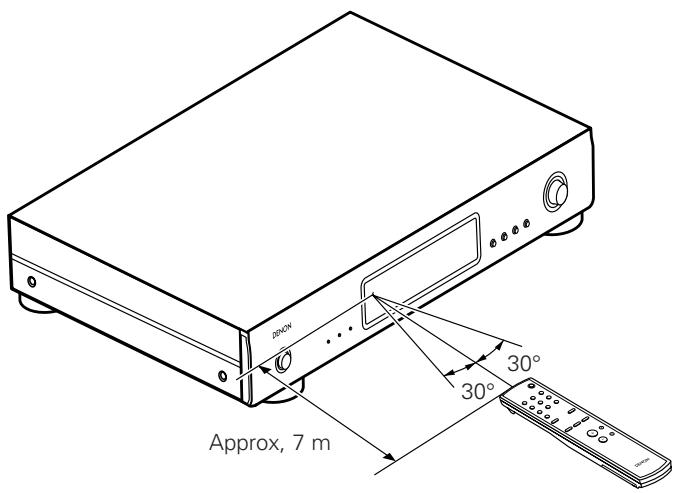

Portée de fonctionnement de la télécommande

• Diriger la télécommande vers le capteur de télécommandeitué sur l'unité principale de la manière indiquée dans le diagramme.
• La télécommande peut être utilisée d'une distance droite d'environ 7 mètres de l'unité principale, mais cette distance sera raccourcie s'il y a un obstacle dans le chemin ou si l'unité de télécommande n'est pas directement pointée vers le capteur de télécommande.
• La télécommande peut être actionnée à un angle horizontal d'un maximum de 30 degrés par rapport au capteur de télécommande.

REMARQUE:

• Il peut être difficile d'actionner la télécommande si le capteur de télécommande est exposé aux rayons directs du soleil ou à une forte lumière artificielle.
• Ne pas appuyer simultanément sur les touches de l'unité principale et de la télécommande pour ne pas causer un mauvais fonctionnement.
• Des envisages au néon ou autres apparêils qui générent des parasites de type à impulsion peuvent causeur un mauvais fonctionnement, par conséquent, garder l'appareil aussi loin que possible de tels tubes au néon.

Nomenclature et fonctions

Pour les détails sur les fonctions de ces pièces, se reporter aux pages données entre parenthèses ( ).

Panneau avant

Interrupteur d'alimentation (ON/STANDBY)

Lorsque vous appuyez sur cette touche, l'appareil se met en marche et l'affichage s'allume. Le mode silencieux est activé pendant quelques secondes, puis le DN-U100 fonctionne normalement.

Lorsque you appuyez de nouveau, l'appareil est mis en mode "veille" et l'affichage s'eteint.

Indicateur STEREO

En mode AUTO, cevoyant s'allume lorsquene émission stéreo est syntonisée. (page 9)

3 TUNED (Indicateur d'accord)

Ce voyant s'allume lorsque la puissance de la fréquence de réception atteint ou dépasse un niveau donné. (18 page 9)

Indicateur RDS

Cet indicateur s'allume lors de la reception de stations RDS, et il clignote pendant la recherche RDS. ( page 11 ~ 14)

⑤ Indicateur ON/STANDBY

Cevoyant s'allume lorsquel'alimentation du DN-U100 est reglee en mode "activer" ou "veille".

6 Capteur de télécommande

Capteur de signaux de la télécommande.

7 Affichage

Touche DIMMER

La luminosité de l'affichage peut être régée sur trois niveaux différents.

Appuyer sur cette touche pour régler la luminosité sur haute, moyenne et BASSE, dans cet ordre.

9 Touche de gamme (BAND)

Appuyer sur cette touche pour passer de la bande FM à la bande AM. (1 page 9)

10 Touche AUTO PRESET

Si vous appuyez sur cette touche lorsque la bande FM est activée, le DN-U100 recherche les stations qui peuvent être reçues en stéreo, et jusqu'à 100 stations sont automatiquement enregistrées dans les canaux préreglés. (Les stations sont enregistrées dans l'ordre à partir du canal "A1".) (page 8)

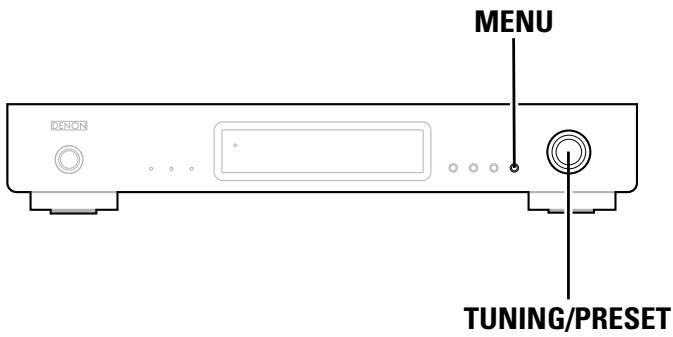

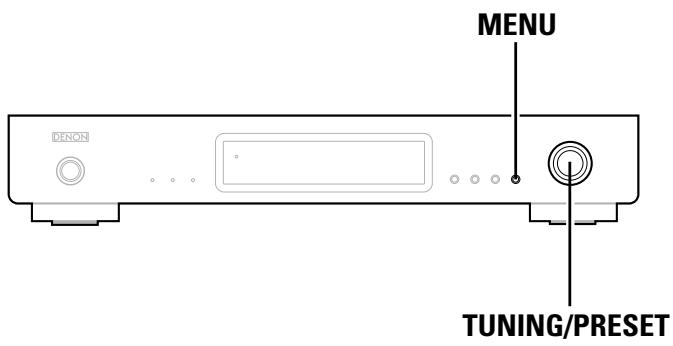

1 Touche MENU

Appuyer sur cette touche pour activer le mode MENU. ( page 10 ~ 15)

Molette TUNING/PRESET

En mode syntonisation, utiliser cette molette pour augmenter ou réduire la fréquence. Tourner la molette dans le sens horsaire pour augmenter la fréquence, dans le sens anti-horaire pour la réduire. Utiliser la molette en même temps que la touche MENU pour changer de mode. (page 10 ~ 16).

• Lorsque l'appareil est en mode VEILLE, il est toujours relié à l'alimentation CA.
  Veuillez vous assurer de débrancher le cordon d'alimentation lorsque vous partez pour une longue période, par exemple pour les vacances.
• Un bruit peut être géné ré si une télévision située à proximé est en marche pendant la réception d'une émission. Le tuner doit être utilisé aussi loin que possible d'une télévision.
• L'appareil possède également une mémoire de sauvégarde. Cette fonction fournit un stockage de mémoire lorsque l'appareil est mis hors tension et que le cordon d'alimentation est débranché.

Panneau arrête

13 Bornes d'antenne FM

(ANTENNA TERMINAL FM)

Des cables coaxiaux de 75 Ω/ohms peuvent être connectés à ces bornes. Pour la procédure de connexion, voir la section "Connexions". (12 page 6)

14 Bornes d'antenne AM

(ANTENNA TERMINAL AM)

Connector l'antenne à boucle AM fournie. (12 page 6)

Connector à cette borne lorsqu'une antenné extérieure à ondes moyennes est utilisé.

15 Prises de sortie analogiques

Connector ces bornes aux bornes d'entrée TUNER de l'amplificateur-preamplificateur. ( page 7)

16 Prise de courant AC

Y connecter le cordon secteur fourni. (12 page 7)

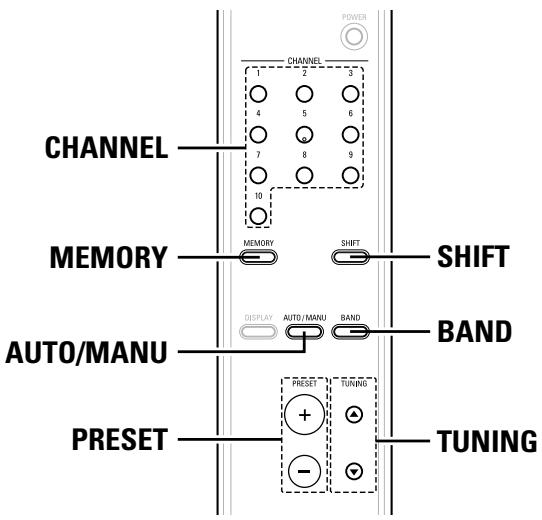

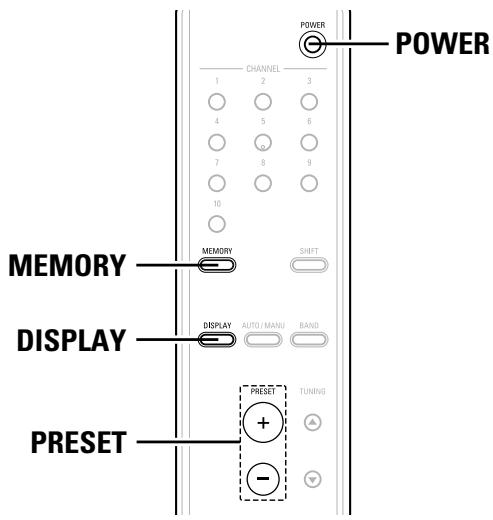

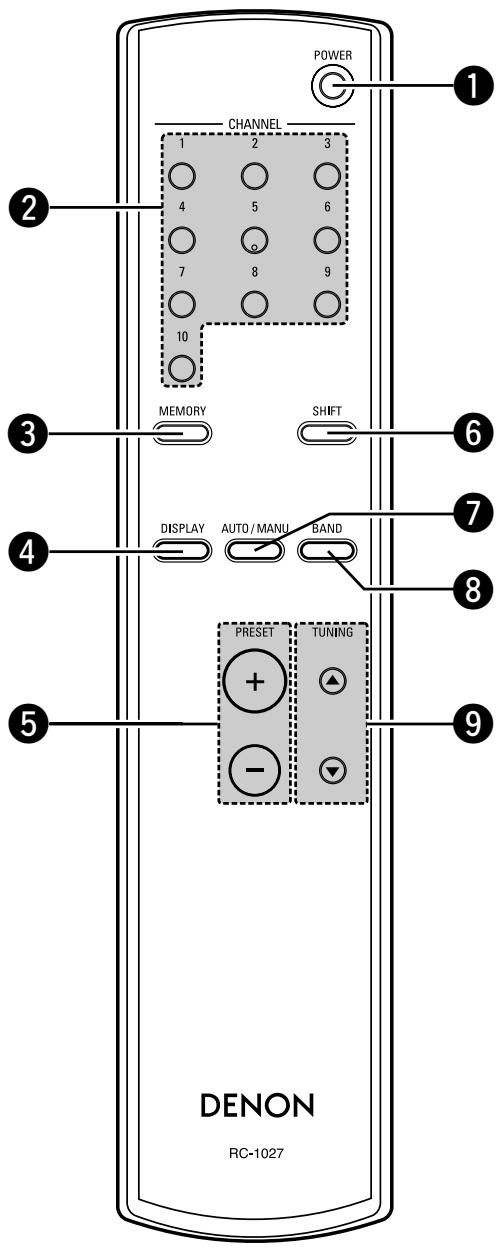

Télécommande

1 Touche POWER

Appuyer sur cette touche pour passer du mode veille au mode opératione. (16 page 8, 16)

Touches CHANNEL (1 ~ 10)

Utiliser ces touches lorsque vousprésentez et rappelez des stations. Utilisez-les également avec les touches SHIFT et MEMORY pour utiliser un total de 100 canaux préreglés, A (1 ~ 10), B (1 ~ 10), ... J (1 ~ 10). ( page 10)

3 Touche MEMORY

Les fréquences et les noms de station peuvent être enregistrés dans la mémoire. Lorsque vous appuyez sur cette touche, le voyant “MEMO” et “CH” situé sur l'affichage clignote pendant 10 secondes. Utiliser la touche SHIFT et les touches CHANNEL pendant cette durée pour désigner le canal prérgélez voulu. (page 10)

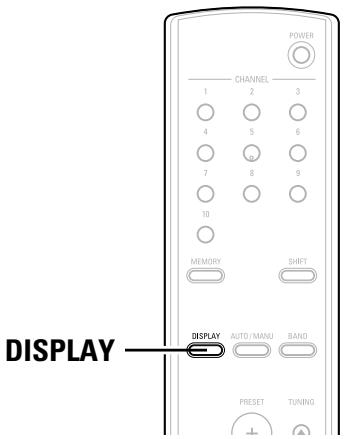

4 Touche DISPLAY

Cette touche est utilisé pour selectionner le mode d'affichage. (page 11, 15)

⑤ Touches PRESET

Cette touche sert à seLECTIONner les prérogliages radio. (page 10)

SHIFT (Touché de décalage)

Utiliser cette touche pour selectionner les blocs de mémoire, A (1 ~ 10), B (1 ~ 10), ... J (1 ~ 10). ( page 10)

7 Touche AUTO/MANU

Utiliser cette touche pour selectionner le mode de syntonisation auto ou le mode de syntonisation manuelle. En mode de syntonisation auto, appuyer sur la touche TUNING, la recherche automatique commence, puis s'arrête lorsqu'une station est syntonisée. En mode de syntonisation manuelle, appuyer sur la touche TUNING, la fréquence change en continu. (page 9)

8 Touche BAND

Selectionner FM ou AM. (page 8, 9, 16)

9 Touches TUNING

Utiliser ces touches pour passer de la fréquence reçue à une fréquence plus élevé (▲) ou à une fréquence moins élevé (▼). (12 page 9)

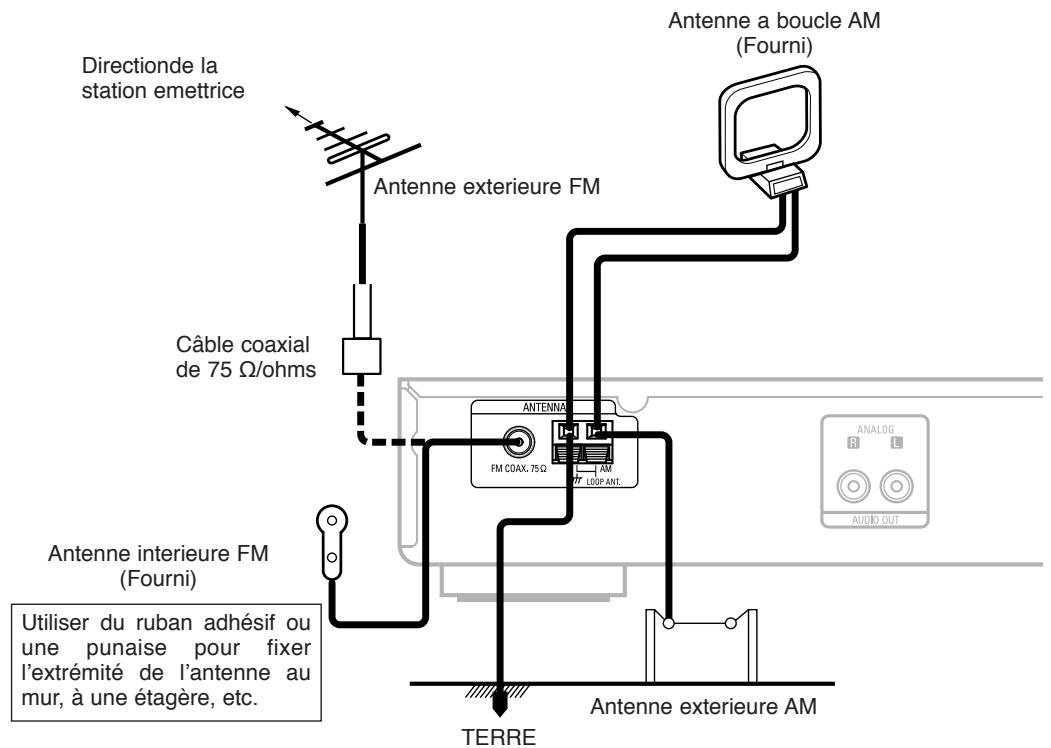

Connexion des bornes d'antenne

Retirer le ruban en vinyle et partager la ligne de connexion.

(2)

Connector aux bornes de l'antenne à boute AM.

Plier en sens inverse.

a. Avec l'antenne sur le dessus de toute surface stable.

(4)

Fixer

b. Avec l'antenne fixe contre le mur.

Trou d'installation Fixation contre un mur, etc.

Connexion des antennes AM

① Appuyer sur le levier.

② Insérer le conducteur.

③ Remener le levier.

REMARQUE:

• Ne pas connecter deux antennes FM simultanémement.
• Mème si une antennée AM externe est utilisé, ne pas débrancher l'antenna à boucle AM.
• S'assurer que les bornes d'antenna à boucle AM ne touchent pas les parties métalliques du panneau.

Connexions

Indications de cable

Les schémas de liaisons des pages suivantes impliquent l'utilisation des câbles de connexion optionnels suivants.

Câble audio	Direction des signaux
A Borne analogique (Stéréo) (Vers l'amplificateur) L (Blanc) L R (Rouge) R Câble à broche	Signal audio IN OUT OUT IN

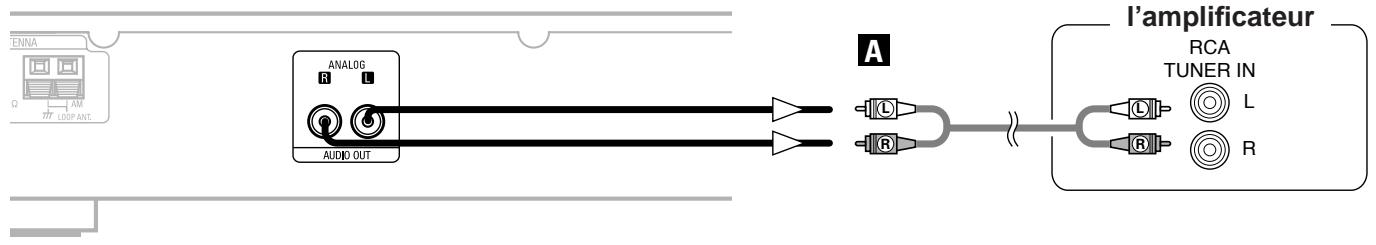

Connexion de l'amplificateur

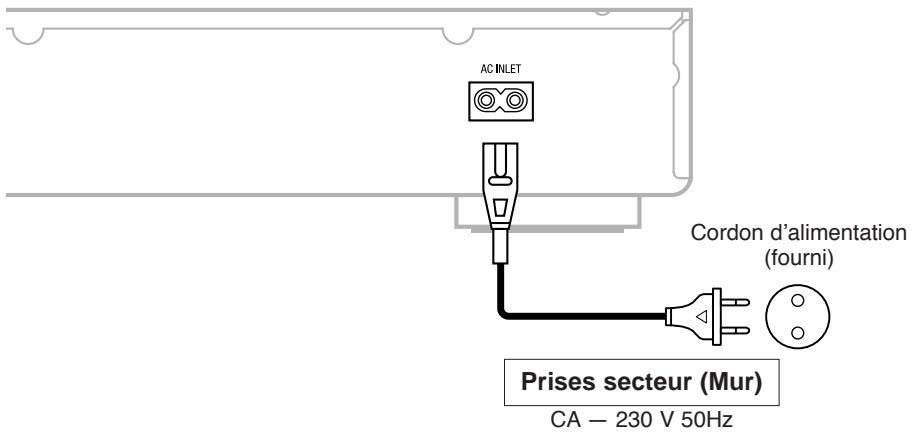

Connexion du cordon d'alimentation

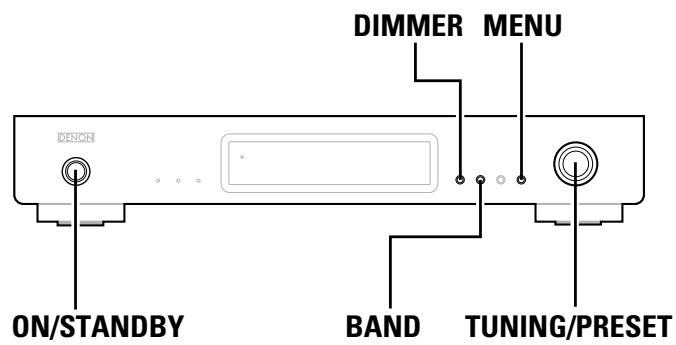

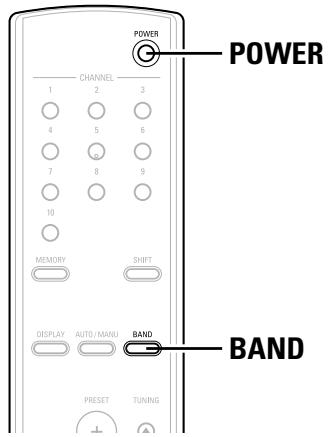

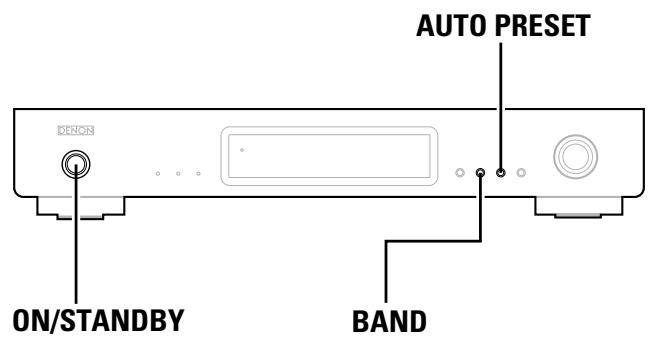

Mise en marche

Selection du mode d'alimentation "activer"

Appuyer sur la touche ON/STANDBY ou POWER.
- L'affichage s'allume et le DN-U100 devient opérationnel.

Sélection du mode d'alimentation "veille"

Lorsque le mode d'alimentation "activer" est sélectionné, appuyer sur la touche ON/STANDBY ou POWER.
- Le mode d'alimentation "veille" est activé.

Ecoute de la FM/AM

Mémoire auto préréglée FM

1 Appuyer sur la touche BAND pour sélectionner la bande "FM".

1 2 3 4 5 6 7 8 9 10 11 12

2 Appuyez sur la touche AUTO PRESET.

AUTO PRESET

• Le mode de prépréglage auto est activé et levoyant "AUTO PRESET" de l'affichage clignote.
• Les stations d'émission FM sont automatiquement recherchéées et enregistrées dans l'ordre dans les canaux préreglés, en commençant par "A1".
• Lorsque la première station de radiodiffusion en FM est trouvée, cette station est stockée dans la mémoire prérgélee au canal "A1".

Les stations suivantes sont automatiquement stockées dans l'ordre aux canaux préreglés A1 à A10, B1 à B10, C1 à C10, D1 à D10, E1 à E10, F1 à F10, G1 à G10, H1 à H10, I1 à I10 et J1 à J10 pour un maximum de 100 stations.

• Le canal "A1" est synonymisé après la fin de l'opération de mémoire prééglée automatique.

• Si le signal d'une station est trop faible pour qu'elle soit symtonisée à l'aide du mode de prééglage auto, prééglaz-la manuellement. (page 10)

VALEUR PAR DEFAULT

Pré-réglages de tuner automatique
A1 ~ A10	87.5 / 89.1 / 98.1 / 108 / 90.1 / 90.1 / 90.1 / 90.1 / 90.1 / 90.1 MHz
B1 ~ B10	522 / 603 / 999 / 1404 / 1611 kHz, 90.1 / 90.1 / 90.1 / 90.1 / 90.1 MHz
C1 ~ C10	90.1 MHz
D1 ~ D10	90.1 MHz
E1 ~ E10	90.1 MHz
F1 ~ F10	90.1 MHz
G1 ~ G10	90.1 MHz
H1 ~ H10	90.1 MHz
I1 ~ I10	90.1 MHz
J1 ~ J10	90.1 MHz

Fonctionnement

Syntonisation automatique (FM/AM)

1 Appuyer sur la touche BAND pour selectionner "FM" ou "AM".

F M

2 Appuyer sur la touche AUTO/MANU pour sélectionner "AUTO".

• Lorsque le mode de symtonisation auto est activé, "AUTO" apparait sur l'affichage, à droite de la fréquence.

FM 87.50MHz AUTO

3 Appuyez sur la touche TUNING ▲, ▼. La symponisation auto commence.

• Appuyer sur la touche TUNING ▲ pour passer automatiquement à des fréquences plus élevées, sur la touche TUNING ↓ pour passer automatiquement à des fréquences moins élevées.

• Levoyant TUNED s'allume et la symtonisation s'arrête lorsqu'une fréquence dont la puissance atteint ou dépasse un niveau donné est symtonisé.
• Levoyant STEREO s'allume lorsqu'une émission stéreo est reçue sur la bande FM.

Syntonisation manuelle (FM/AM)

1 Appuyer sur la touche BAND pour selectionner "FM" ou "AM".

2 Appuyez sur la touche AUTO/MANU pour régler le mode de syntonisation automatique.

• Lorsque le mode de symtonisation manuelle est activé, le mot "AUTO" figurant sur l'affichage, à la droite de la fréquence, s'éteint.

FM 87.50MHz H

2 Appuyez sur la touche TUNING ,

• Maintenir enforcée la touche TUNING ▲ pour vous déplacer vers des fréquences plus élevées, sur la touche TUNING ▼ pour vous déplacer vers des fréquences moins élevées.

• Utiliser le mode de syntonisation manuelle pour syntoniser les stations dont le signal est trop faible pour etre syntonisées à l'aide du mode de syntonisation auto.
• En mode de syntonisation manuelle, les signaux sont régles de force en monaural, et levoyant STEREO ne s'allume pas, même lors de la réception d'émissions stéreo sur la bande FM.

Stations préréglées (FM/AM)

• Avant de commencer, symponiser la station que vous souhaitez préregler.

Opérations sur l'unité principale

1 Appuyez sur la touche MENU.

• Le menu s'affiche pendant 5 secondes.

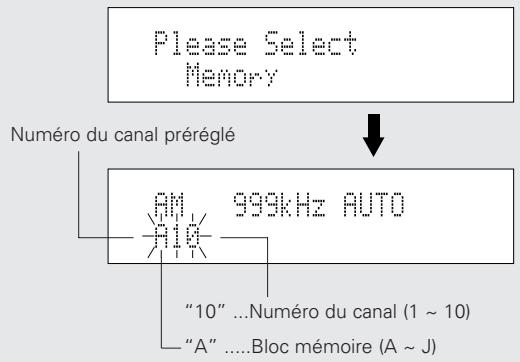

2 Tandis que le menu est affché, tourner la molette TUNING/PRESET pour sélectionner "Memory", puis appuyer sur la molette TUNING/PRESET.

• Le mode de préréglage est activé et le nombre du canal préréglé clignote pendant environ 15 secondes.

3 Lorsque le numero du canal préréglé clignote, tourner la molette TUNING/PRESET et selectionner le numero du canal préréglé souhaité.

4 Appuyez sur la molette TUNING/PRESET.

• La station actuellément syntonisée est enregistrée sous le numéro de canal préréglé sélectionné.
• Pour prérégler d'autres canaux, répéter les étapes 1 à 4.
• Un total de 100 stations, FM et AM compris, peut être préréglé.

• Si une station est prérégée sous un numéro de canal pour lequel une autre station est déjà prérégée, la station précédemment enregistrée est effacée et la nouvelle station est prérégée à sa place.

Opérations sur la télécommande

1 Appuyez sur la touche MEMORY. Le mode de prééglage est activé.

2 Sélectionner le numéro de canal préréglé.

• Appuyer sur la touche SHIFT pour sélectionner le bloc mémoire et utiliser les touches CHANNEL pour sélectionner le numéro de canal.
• Le numéro de canal préréglé peut également être sélectionné à l'aide des touches PRESET + et -.

3 Appuyez sur la touche MEMORY. La station est préréglée.

Rappel de stations préréglées (FM/AM)

Opérations sur l'unité principale

1 Appuyez sur la touche MENU.

2 Tourner la molette TUNING/PRESET pour sélectionner "Search Mode", puis appuyer sur la molette TUNING/PRESET.

3 Tourner la molette TUNING/PRESET pour sélectionner “Preset”, puis appuyer sur la molette TUNING/PRESET.

• Le mode de recherche prérogée est activé.

Search Mode Preset

4 Tourner la molette TUNING/PRESET pour sélectionner le numéro de canal préréglé.

FM107.95MHz AUTO A1

Opérations sur la télécommande

Selectionner le numero de canal prénéglé.

• Appuyer sur la touche SHIFT pour sélectionner le bloc mémoire et utiliser les touches CHANNEL pour sélectionner le numéro de canal.
• Le numéro de canal préréglé peut également être sélectionné à l'aide des touches PRESET + et -.

Fonctionnement

RDS (Système de données radio)

• RDS (ne fonctionne que sur la bande FM) est un service de radiodiffusion qui permet à une station d'envoyer des informations supplémentaires, en même temps que le signal de programme radio normal.
• Les trois types d'informations RDS suivants peuvent être reçus sur cet apparéil:

Type de programme (PTY)

• PTY identifie le type de programme RDS.
• Les types de programme et leurs affichages sont les suivants:

NEWS	Nouvelles	WEATHER	Météo
AFFAIRS	Affaires	FINANCE	Finances
INFO	Informations	CHILDREN	Programmes pour enfants
SPORT	Sports	SOCIAL	Affaires sociales
EDUCATE	Education	RELIGION	Religion
DRAMA	Drame	PHONE IN	Entrée téléphone
CULTURE	Culture
SCIENCE	Science
VARIED	Varié	TRAVEL	Déplacement
POP M	Musique pop	LEISURE	Loisir
ROCK M	Musique rock	JAZZ	Musique jazz
EASY M	Musique surround	COUNTRY	Musique Country
LIGHT M	Classique légère	NATION M	Musique nationale
CLASSICS	Classique sérieuse	OLDIES	Musique années soixante
OTHER M	Autre musique	FOLK M	Musique folklorique
		DOCUMENT	Documentaire

□Programme de circulation (TP)

• TP identifie les programmes qui portent sur les announcements de circulation.
• Ceci vous permet de facilement couver les dernières conditions de circulation de votre région avant de quitter la maison.

□Texte radio (RT)

• RT permet à la station RDS d'envoyer des messages de texte qui apparaissent sur l'affichage.

• Les opérations décrites sous la pression de la touche DISPLAY ne fonctionneront pas dans les zones où il n'y a pas d'émissions RDS.

Recherche RDS

Utiliser cette fonction pour symponiser automatiquement les stations FM qui assurent le service RDS.

1 Appuyer sur la touche MENU pour selectionner le menu.

2 Tourner la molette TUNING/PRESET pour afficher "RDS".

Please Select RDS

3 Appuyez sur la molette TUNING/PRESET.

4 Tourner la molette TUNING/PRESET pour afficher "RDS Search".

RDS Search

5 Appuyer sur la molette TUNING/PRESET pour activer le mode de veille de recherche RDS.

6 Tourner la molette TUNING/PRESET dans le sens hora ou anti-horaire d'un cran seulement.

ROS,SPARCH

• Pour commencer automatiquement la recherche RDS.
  LevoyantRDSclignote.

Si aucune station RDS n'est trouvée avec l'opération ci-dessus, toutes les bandes de réception sont recherchées.
Lorsqu'une station de radiodiffusion est trouvée, le nom de cette station apparait sur l'affichage.

7

Si aucune autre station RDS n'est trouvée lorsque la recherche a ete effectue sur toutes les fréquences, le message "NO RDS" s'affiche.

Fonctionnement

Recherche PTY

• Utiliser cette fonction pour trouver les stations RDS diffusant un type de programme spécifique (PTY).
• Pour une description de chaque type de programme, se reporter à "Type de programme (PTY)" (page 11).

1 Appuyer sur la touche MENU pour selectionner le menu.
2 Tourner la molette TUNING/PRESET pour afficher "RDS".
3 Appuyer sur la molette TUNING/PRESET pour activer le mode de selection de recherche RDS.
4 Tourner la molette TUNING/PRESET pour afficher “PTY Search”.

PTV Search

5 Appuyer sur la molette TUNING/PRESET pour activer le mode de selection de recherche PTY.
6 Tout en regardant l'affichage, tourner la molette TUNING/PRESET pour appeler le type de programme souhaité.

PTV NEWS

Lorsque vous receivez une station RDS, son type de programme s'affiche en premier. Lorsque vous ne receivez pas de station RDS, "PTY" clignote.

7 Appuyer sur la molette TUNING/PRESET pour activer le mode de veille de recherche PTY.

8 Tourner la molette TUNING/PRESET dans le sens hora ou anti-horaire d'un cran seulement.

FTY

• PourAIL commencer automatique la recherche PTY.
  Levoyant RDS clignote.

※ S'il n'y a pas de station diffusant le type de programme spécifique avec l'opération ci-dessus, toutes les bandes de réception sont recherchées.
※ Le nom de la station est affché sur l'affichage après l'arrêt de la recherche.

9

NO Programme

※ Si aucune autre station émettant le type de programme désigné n'est trouve lors d'une recherche de toutes les fréquences, "NO Programme" s'affiche.

Recherche TP

Utiliser cette fonction pour trouver les stations RDS diffusant un programme de circulation (TP).

1 Appuyer sur la touche MENU pour sélectionner le menu.
2 Tourner la molette TUNING/PRESET pour afficher "RDS".
3 Appuyer sur la molette TUNING/PRESET pour activer le mode de selection de recherche RDS.
4 Tourner la molette TUNING/PRESET pour afficher "TP Search".

TP Search

5 Appuyer sur la molette TUNING/PRESET pour activer le mode de voirde recherche TP.

6 Tourner la molette TUNING/PRESET dans le sens hora ou anti-horaire d'un cran seulement.

T

• PourCOMMencer automatique la recherche TP.
  LevoyantRDSclignote.

※ Si aucune station TP n'est trouvée avec l'opération cédessus, toutes les bandes de réception sont rechnées.
※ Le nom de la station est affiché après l'arrêt de la recherche.

7

NOProgramme

Si aucune autre station TP n'est trouvée lorsque toutes les fréquences sont recherchées, “NO Programme” est affché.

RT (Texte radio)

1 Appuyer sur la touche MENU pour sélectionner le menu.
2 Tourner la molette TUNING/PRESET pour afficher "RDS".
3 Appuyer sur la molette TUNING/PRESET pour activer le mode de selection de recherche RDS.
4 Tourner la molette TUNING/PRESET pour afficher "RT ON/OFF".

RT ON/OFF

5 Appuyer sur la molette TUNING/PRESET pour activer le mode de selection RT ON/OFF.
6 Tourner la molette TUNING/PRESET pour désir “RT ON” ou “RT OFF”.

1 1

7 Appuyer sur la molette TUNING/PRESET pour activer ou arreter la fonction RADIO TEXT.

※ Si aucune donnée de texte n'est diffusée, “NO TEXT DATA” (pas de données de texte) est affché.

Fonctionnement

Changement de l'affichage des informations RDS

1 Utiliser la procédure décrite dans "Syntonisation automatique", "Rappel de stations préregliées" ou "Recherche RDS" pour symponisser une fréquence avec une station RDS.

2 Appuyer sur la touche DISPLAY pour changer l'information de réception RDS.

※ L'affichage change comme indiqué ci-dessous à chaque pression de la touche DISPLAY.

• Lorsque "STATION NAME" n'a pas eté enregistré, ① ne s'affiche pas.

Enregistrement des noms de station

1 Sélectionner la station dont vous souhaitez régler le nom.

Example: Pour enregistrer “DENON” en tant que nom de station FM dans le canal prérglé “A2”.

2 Appuyez sur la touche MENU.
3 Tourner la molette TUNING/PRESET pour sélectionner "Station name".

4 Appuyez sur la molette TUNING/PRESET. Le mode d'entrée du nom de station est activé

FM 87.50MHz AUTO H2

5 Tourner la molette TUNING/PRESET ou appuyer sur la touche PRESET et selectionner “D”.

6 Appuyer sur la molette TUNING/PRESET pour sélectionner "D".

• Le curseur "_____ commence à clignoter à l'emplacement suivant.
• Répéter les étapes 5 et 6 pour entrer "E", "N", "O" et "N", dans cet ordre. (un maximum de 8 caractères peut être entré.)

FM 87.50MHz AUTO

A2 DENON

7 Appuyer sur la molette TUNING/PRESET pendant au moins 2 secondes ou appuyer sur la touche MEMORY pour faire clignoter le canal préréglé “A2”.

• Lorsque “—” clignote, il est également possible de faire clignoter le canal préréglé “A2” en appuyant sur la molette TUNING/PRESET pendant au moins 2 secondes ou en appuyant sur la touche MEMORY.

8 Lorsque le canal “A2” clignote, appuyer sur la molette TUNING/PRESET ou sur la touche MEMORY.

※ Le nom de la station que vous avez entre est enregistré dans la mémoire.
※ Cette procédure peut être utilisé pour enregistrer jusqu'à 100 noms de station AM/FM au besoin, ayant un maximum de 8 caractères.
※ Les 63 caractères ci-dessous peuvent être sélectionnés.
※ Ecrire un " _ " (Espace) pour effacer un caractère entre.

ABCDEFGHIJKLMNOPQRSTUVWXYZ0123456789[!#“$%&’()*+,-./;;<=>? (espace)

Mémoire de dernière fonction

• Lorsque l'alimentation est de nouveau activée en mode "on", le DN-U100 est régé dans le même état (bande, fréquence, numéro de canal préréglé, mode, etc.) que lorsque l'alimentation a été activée en mode "veille" la fois précédente.
• L'appareil possède également une mémoire de sauvégarde. Cette fonction fournit un stockage de mémoire lorsque l'appareil est mis hors tension et que le cordon d'alimentation est débranché.

Initialisation du microprocesseur

Si l'affichage ou l'opération n'est pas normal, utiliser la procédure décrite ci-dessous pour réinitialiser le microprocesseur.

1 Appuyer sur la touche ON/STANDBY ou POWER pour régler l'alimentation en mode "veille", puis débrancher le cordon d'alimentation du DN-U100 de la prise murale.
2 Tout en appuyant à la fois sur les touches DIMMER et BAND, brancher le cordon d'alimentation du DN-U100 dans une prise murale.
3 Vérifier que l'affichage clignote dans son intégralité à un intervalle de 1 seconde environ et relâcher les doigts des 2 touches.

• Le microprocesseur sera initiaisé.

• Si l'étape 3 ne fonctionne pas, recommencer à partir de l'étape 1.
• Lorsque le micro-processeur est réinitialisé, tous les régliages sont restaurés aux valeurs d'usine par défaut.

Si un problème se produit, vérifier d'abord les points suivants.

1. Les connexions sont-elles correctes?
2. Le récepteur a-t-il été utilisé conformément au mode d'emploi?
3. Les enceintes et les autres composants fonctionnent-ils correctement?

Si l'appareil ne fonctionne pas correctement, vérifier les points énumérés dans le tableau ci-dessous. Si le problème persististe, il peut y avoir un mauvais fonctionnement. Débrancher immédiatement le cordon d'alimentation et contacter le revendeur.

Symptôme	Cause	Remèdes	Page
L'appareil ne se met pas en marche en appuyant sur le commutateur ON/STANDBY.	• La prise du cordon d'alimentation n'est pas branchée dans la prise murale.	• Brancher correctement le cordon d'alimentation.	7
Un sifflement se fait entendre sur les émissions FM.	• Le cable de l'antenne n'est pas correctement branché • L'antenne ne pointe pas dans la bonne direction. • Les ondes radio sont faibles.	• Connecter les fils correctement. • Pointer l'antenne dans la bonne direction. • Installer une antenne extérieure.	6 6 6
Un sifflement ou un bourdonnement se fait entendre sur les émissions AM.	• Bruit d'une télévision ou interférence des signaux envoyés par la station émettrice.	• Eteindre la télévision. • Changer la position du cadre d'antenne. • Installer une antenne extérieure.	-6 6
Un grondement (ronflement) se fait entendre sur les émissions AM.	• Les signaux transmis par le cordon d'alimentation sont modulés par la fréquence de la source d'alimentation.	• Insérer la prise dans le sens opposé. • Installer une antenne extérieure.	-6
Rien ne se passse lorsque vous appuyez sur les touches de la télécommande.	• Les piles sont-elles usées? • La télécommande est-elle située trop loin? • Y a-t-il un obstacle entre la télécommande et l'unité principale? • Vous avez appuyé sur la mauvaise touche. • Les piles n'ont pas été insérées dans le bon sens (⊕ et ⊙).	• Remplacer les piles usées par des nuves. • Rapprochez-vous de l'unité principale. • Déplacer l'obstacle. • Appuyer sur la touche souhaitée. • Insérer les piles dans le bon sens.	2 3 3 5 2
Aucun son n'est émis.	• L'amplificateur connecté n'est pas en marche. • La connexion des fils à l'amplificateur est incorrecte.	• Mettre l'amplificateur en marche. • Connecter correctement les fils vers l'amplificateur.	-7

Section tuner FM

(Remarque: V à 75 / ohms, 0 dBf=1 x 10-15 W)

• Plage de réception: 87,5 MHz ~ 108,0 MHz
• Bornes d'antenna: 75 Ω/ohms Non balancé
  Sensibilité utile: 1,0 μV (11,2 dBf)

1,2 V (IHF)

Sensibilité S/B à 50 dB

Mono: 1,6 V (15,3 dBf)

Stereo: 23 V (38,5 dBf)

Rapport d'InterfERENCE Image: 80 dB
Rapport d'interfERENCE IF: 100 dB
- Rapport de Suppression AM: 50 dB
- Sélectivité Effective: 50 dB (±400 kHz)
Rapport de Captage: 2,0 dB
- Caracteristique de Fréquence: 20 Hz ~ 15 kHz: +0,5, -1,0dB
Rapport de Signal-à Bruit

• Plage de réception: 522 kHz ~ 1611 kHz
• Bornes d'antenna: Type de borne avec cadre d'antenne
  Sensibilité utile: 18 μV
  Rapport de signal-à-Bruit: 53 dB

Autres

Alimentation: 230 V CA, 50 Hz

Consommation: 10 W

Dimensions externes maximales: 434 (L) x 73 (H) x 286 (P) mm

Poids: 3,6 kg

Télécommande (RC-1027)

3 V CC, Type R03/AAA (deux piles)
Dimensions externes: 48 (L) x 219 (H) x 22 (P) mm
Poids: 105 g (avec les piles)

D&M Holdings Inc.

PROFESSIONAL BUSINESS COMPANY

TOKYO, JAPAN

http://www.dm-pro.jp
