44-UA60 - Antenne TV Metra - Notice d'utilisation et mode d'emploi gratuit

Marque	Metra
Modèle	44-UA60
Type de produit	Antenne TV
Dimensions (L x H x P)	40 x 20 x 10 cm
Poids	0,5 kg
Alimentation	Passive (sans alimentation électrique)
Type de signal	TNT (Télévision Numérique Terrestre)
Bande de fréquence	VHF / UHF (47-862 MHz)
Gain typique	18 dB
Impédance	75 Ohms
Connecteur	Coaxial type F
Fonctions principales	Réception des signaux TV terrestres, compatible avec tous les téléviseurs équipés d'un tuner TNT
Installation	Intérieure ou extérieure, fixation murale ou sur support
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas utiliser en extérieur par mauvais temps ; éteindre et débrancher avant nettoyage
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; aucune pièce détachée disponible
Informations générales	Garantie 2 ans ; utilisation à l'intérieur et à l'extérieur possible

FOIRE AUX QUESTIONS - 44-UA60 Metra

Comment installer l'antenne Metra 44-UA60 ?

Fixez l'antenne sur un mur ou un support orienté vers l'émetteur TNT. Connectez le câble coaxial à l'entrée antenne de votre téléviseur. Effectuez une recherche des chaînes dans les paramètres TV.

L'antenne 44-UA60 est-elle compatible avec tous les téléviseurs ?

Oui, elle est compatible avec tout téléviseur équipé d'un tuner TNT intégré (la plupart des modèles récents).

Peut-on utiliser cette antenne à l'extérieur ?

Oui, elle peut être utilisée à l'extérieur, mais protégez-la des intempéries ou choisissez un emplacement abrité.

Faut-il une alimentation électrique pour cette antenne ?

Non, l'antenne 44-UA60 est passive et ne nécessite aucune alimentation. Le signal est transmis directement par le câble coaxial.

Comment améliorer la réception des chaînes avec cette antenne ?

Orientez l'antenne vers l'émetteur le plus proche. Évitez les obstacles (murs épais, métal). Si besoin, installez-la à l'extérieur ou plus haut.

Que faire si je ne capte pas certaines chaînes ?

Vérifiez l'orientation de l'antenne et la présence d'obstacles. Relancez une recherche automatique des chaînes. Si le problème persiste, utilisez un amplificateur de signal.

Comment nettoyer l'antenne 44-UA60 ?

Débranchez l'antenne, puis nettoyez-la avec un chiffon doux et sec. N'utilisez pas d'eau ou de produits chimiques.

Cette antenne capte-t-elle les chaînes HD ?

Oui, elle capte les signaux TNT, y compris les chaînes en HD, à condition qu'elles soient diffusées dans votre région.

Quelle est la portée de l'antenne 44-UA60 ?

La portée typique est de 30 à 50 km selon les conditions. Elle peut varier en fonction du relief et des obstacles.

Est-il possible de brancher plusieurs téléviseurs sur une seule antenne ?

Oui, avec un répartiteur de signal coaxial. Cependant, cela peut réduire le niveau du signal. Un amplificateur peut être nécessaire.

MODE D'EMPLOI 44-UA60 Metra

IN LINE ELECTRONIC AMPLIFIER WITH BY-PASS SWITCH

INSTALLATION INSTRUCTIONS

This Amplifier can be mounted in-dash or under the dash.

IN-DASH INSTALLATION

1. Select a location for convenience and appearance. When selecting a location, check behind the dash for any obstructions that may interfere with the installation.

2. Use the template below to mark opening. Drill 1/4"/7mm holes in each of the 4 corners of the opening. Cut between the holes with a saber or hack saw. Square holes and trim with a file. Insert amplifier with trim bezel into the dash.

UNDER-DASH INSTALLATION

1. Select a location for convenience and appearance. When selecting a location check above where the amplifier is to be mounted for any obstructions that may interfere with the installation.
2. Use the supplied bracket as a template. Mark and drill the 2 required 1/8"/3mm holes.
3. Mount the bracket, rib side up with the 2 supplied screws. Slide the amplifier into position on the bracket.

WIRING

Refer to Figure 1.

1. Route the antenna cable to the radio and plug the antenna plug into the radio antenna connector.

NOTE: An extension cable or adaptor cable may be required for 1988-up GM radios and some import installations.

1. Connect the RED power wire from the UA60 to the switched +12 volt wire from the fuse block, or the +12 volt wire to the radio, or to the blue power antenna wire from the radio.

ANTENNA TRIMMER ADJUSTMENT

With antenna fully extended and radio tuned to a weak AM station around 1400KHz, turn trimmer with screwdriver for maximum volume. See radio owners manual for location of antenna trimmer. Digital radios do not require trimming.

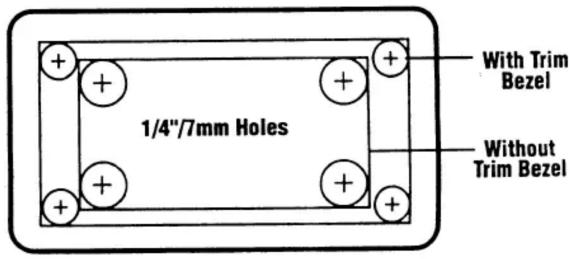

Trim Bezel Installation Template

REPRODUCTIONS OF EDITORIAL OR PICTORIAL CONTENT IS STRICTLY PROHIBITED WITHOUT THE PRIOR CONSENT OF METRA ELECTRONICS.

44-UA60

UNIVERSAL

Meira AntennaWorks®

ANTENNASYSTEMS

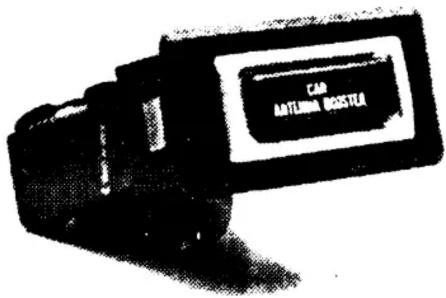

IN-LINE ELECTRONIC AMPLIFIER WITH BY-PASS SWITCH

44-UA60

UNIVERSAL

Electronically amplified to receive weak signals.
FM Gain: 15dB, AM Gain: 10dB
LED "amplifier on" indicator light.
By-pass switch for local distant operation.
Easy installation.
Can mount in-dash with supplied trim bezel or can mount under-dash with the supplied bracket.

Cable: 21" / 53cm

NOTE: May require an extension cable or an antenna adaptor cable depending on vehicle.

HDR-44-UA60

"WARNING: This product contains chemicals, including lead, known to the state of California to cause cancer and birth defects or other reproductive harm. Wash hands after handling".

Quality crafted in China to Metra/AntennaWorks® rigid specifications
