Type de produit	Kit d'encastrement pour autoradio
Marque	Metra
Modèle	70-1120
Compatibilité véhicule	Véhicules sélectionnés (consultez le guide de compatibilité)
Dimensions (L x H x P)	178 x 100 x 50 mm (double DIN standard)
Poids	0.5 kg
Matériau	Plastique ABS et métal
Couleur	Noir
Fonctions principales	Montage sécurisé de l'autoradio, adaptateur de faisceau, support de montage
Alimentation	Non applicable (accessoire passif)
Entretien et nettoyage	Nettoyer avec un chiffon doux légèrement humide. Ne pas utiliser de solvants.
Sécurité	Suivre les instructions de montage pour éviter tout dommage au véhicule ou à l'autoradio.
Pièces détachées et réparabilité	Pièces détachées disponibles auprès de Metra. Réparable par un professionnel.
Garantie	1 an (selon le revendeur)
Contenu du kit	Support de montage, vis, adaptateur de faisceau, instructions

FOIRE AUX QUESTIONS - 70-1120 Metra

Ce kit d'encastrement est-il compatible avec mon véhicule ?

Le kit 70-1120 est conçu pour des véhicules spécifiques. Consultez le guide de compatibilité sur le site de Metra ou vérifiez la liste des véhicules compatibles dans la notice.

Quelles sont les dimensions de ce kit ?

Les dimensions sont de 178 mm de largeur, 100 mm de hauteur et 50 mm de profondeur, correspondant à un format double DIN standard.

Ce kit est-il adapté pour un autoradio simple DIN ?

Non, ce kit est prévu pour un autoradio double DIN. Pour un simple DIN, il existe d'autres références Metra.

Comment installer le kit d'encastrement ?

Retirez le cache d'origine du tableau de bord, insérez le support de montage, fixez-le avec les vis fournies, puis branchez l'adaptateur de faisceau et glissez l'autoradio en place. Consultez la notice pour les étapes détaillées.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme, d'un outil de dépose de garniture (optionnel) et éventuellement d'une pince à dénuder si vous devez modifier le faisceau.

Le kit inclut-il un adaptateur de faisceau ?

Oui, le kit 70-1120 comprend un adaptateur de faisceau pour connecter l'autoradio au faisceau d'origine du véhicule.

Puis-je utiliser ce kit avec un autoradio aftermarket ?

Oui, ce kit est conçu pour les autoradios aftermarket de format double DIN. Assurez-vous que la profondeur de l'autoradio ne dépasse pas 50 mm.

Comment nettoyer le kit d'encastrement ?

Utilisez un chiffon doux légèrement humide. Évitez les produits abrasifs ou solvants qui pourraient endommager la finition.

Que faire si une pièce du kit est manquante ?

Contactez le revendeur ou le service client Metra pour obtenir les pièces manquantes. Gardez le numéro de série et la preuve d'achat.

Ce kit est-il garanti ?

Oui, le kit bénéficie d'une garantie d'un an à compter de la date d'achat, couvrant les défauts de fabrication.

MODE D'EMPLOI 70-1120 Metra

Receiver Wiring Adaptor

IMPORTANT

120 70-1120

Before starting, compare items on your invoice with items received. Thoroughly check packing materials. If an item is missing, please call Crutchfield at 1-888-955-6000.

Revision 10/09/14

STEP 1 -- MATCH & CONNECT WIRES

A. Match wires below to the matching function of each wire on your receiver (refer to instructions supplied with receiver). The wire colors of your new receiver may, or may not, match the wire colors of the adaptor. Match adaptor and receiver wires by function, disregarding color.
B. Your receiver illumination wire could be Orange or Orange/White. As with other wires, match this wire to illumination wire in this harness by function, not by color. If your receiver does not have an illumination wire, tape off the illumination wire.
C. Individually tape off any unused wires.
D. Make final wiring connections following instructions on the next page.

The wires in this harness are longer than shown.

Receiver Wiring Adaptor Connections

120 70-1120

STEP 2 -- CRIMP CONNECTIONS

Tools & Parts Required ▶

Wire Stripper/Crimp Tool Crimp Caps

A. Strip wires back 1/2".

B. Twist wires together and insert in crimp cap.

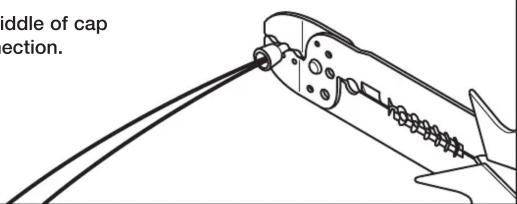

C. Squeeze middle of cap for tight connection.

STEP 2 -- CONTINUED

D. Complete crimp connections for all necessary wires.
E. Be sure to wrap any wires from the Wiring Adaptor that are not necessary (wires with no match from the new receiver) with electrical tape.

Receiver Wiring Adaptor

Generic Illustration

STEP 3 -- APPLICATION

When ready to install the receiver, plug the Wiring Adaptor from the new receiver or receiver assembly into the factory radio harness(es) in the vehicle dash.

Generic Illustration
