MODE D'EMPLOI 70-5510 Metra

Receiver Wiring Adaptor

IMPORTANT

120 70-5510

Before starting, compare items on your invoice with items received. Thoroughly check packing materials. If an item is missing, please call Crutchfield at 1-888-955-6000.

Revision 03/19/18

STEP 1 -- MATCH & CONNECT WIRES

A. Match wires below to the matching function of each wire on your receiver (refer to instructions supplied with receiver). The wire colors of your new receiver may, or may not, match the wire colors of the adaptor. Match adaptor and receiver wires by function, disregarding color.
B. Your receiver illumination wire could be Orange or Orange/White. As with other wires, match this wire to the illumination wire in this harness by function, not by color. If your receiver does not have an illumination wire, tape off the illumination wire.
C. Individually tape off any unused wires.

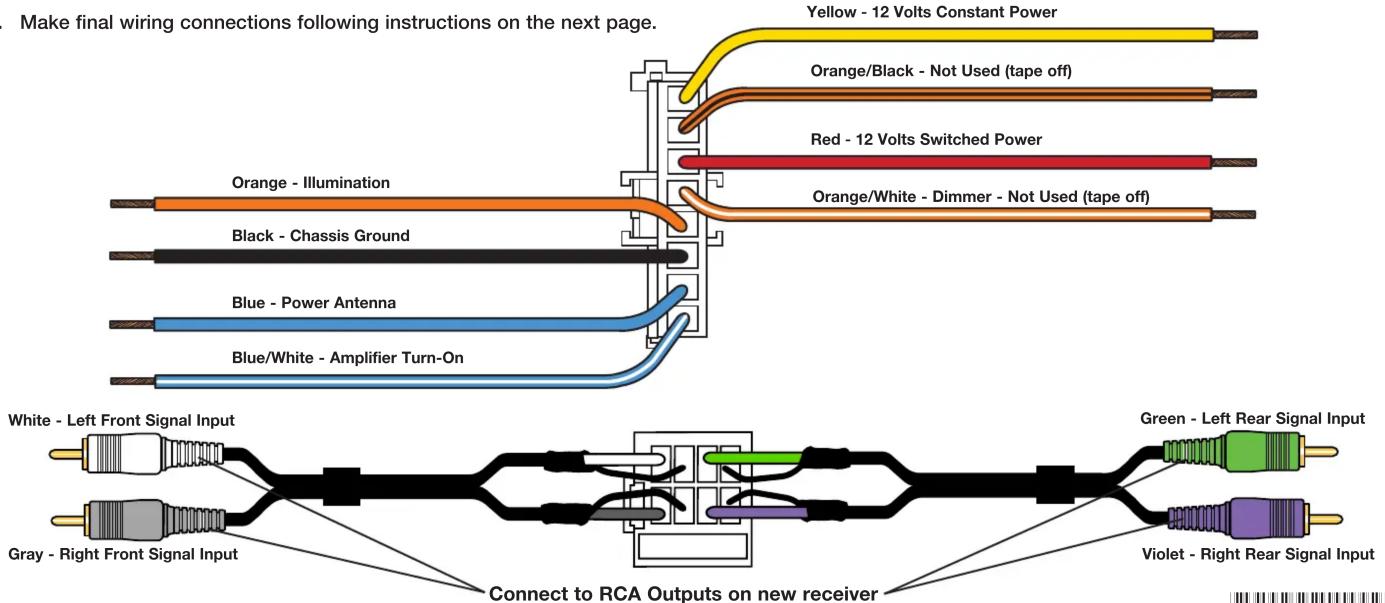

D. Make final wiring connections following instructions on the next page.

CRUTCHFIELD®

Copyright 2018 Crutchfield Corporation

*120705510*

Receiver Wiring Adaptor Connections

120 70-5510

STEP 2 -- CRIMP CONNECTIONS

Tools & Parts Required ▶

Wire Stripper/Crimp Tool Crimp Caps

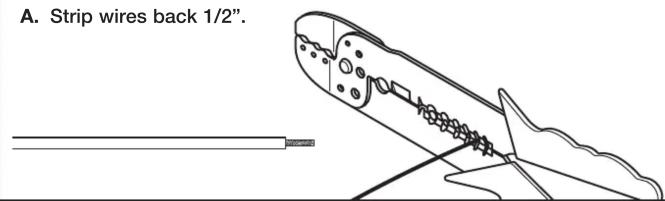

A. Strip wires back 1/2".

B. Twist wires together and insert in crimp cap.

C. Squeeze middle of cap for tight connection.

STEP 2 -- CONTINUED

D. Complete crimp connections for all necessary wires.

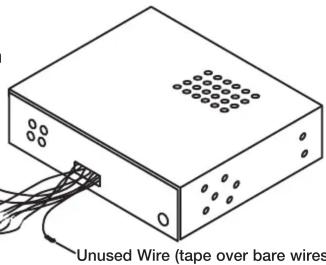

E. Be sure to wrap any wires from the Wiring Adaptor that are not necessary (wires with no match from the new receiver) with electrical tape.

Receiver Wiring Adaptor

Generic Illustration

STEP 3 -- APPLICATION

A. When ready to install the receiver, plug the wiring Adaptor from the new receiver, or receiver assembly into the factory radio harness(es) in the vehicle dash.

Generic Illustration

CRUTCHFIELD®

Copyright 2018 Crutchfield Corporation
