Type de produit	Kit d'installation pour autoradio
Marque	Metra
Modèle	70-7552
Catégorie	Accessoire audio/véhicule
Dimensions (L x l x H)	15 x 10 x 3 cm
Poids	0,2 kg
Matériau	Plastique ABS renforcé
Couleur	Noir
Alimentation	Aucune (passif)
Fonctions principales	Permet l'installation d'un autoradio après-vente dans certains véhicules
Compatibilité	Véhicules spécifiques (consulter la notice)
Contenu du kit	Panneau de façade, support de montage, vis et instructions
Installation	Simple, nécessite outils de base
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Débrancher la batterie avant installation
Pièces détachées	Disponibles auprès du fabricant
Réparabilité	Remplacement possible des pièces
Garantie	1 an
Informations générales	Conçu pour une intégration parfaite

FOIRE AUX QUESTIONS - 70-7552 Metra

Quel type de véhicule est compatible avec le kit 70-7552 ?

Le kit 70-7552 est conçu pour certains modèles de véhicules. Consultez la notice ou le site du fabricant pour la liste complète.

Comment installer le kit 70-7552 ?

L'installation nécessite de débrancher la batterie, retirer le tableau de bord, insérer le kit et fixer l'autoradio. Suivez les étapes de la notice.

Le kit 70-7552 est-il compatible avec tous les autoradios ?

Il est compatible avec la plupart des autoradios après-vente de taille standard (ISO/DIN). Vérifiez les dimensions.

Puis-je utiliser ce kit avec un écran tactile ?

Oui, si l'écran tactile respecte les dimensions standard et le système de fixation.

Y a-t-il un guide de câblage inclus ?

Le kit inclut des instructions de base. Pour le câblage, référez-vous à la notice de votre autoradio.

Le kit 70-7552 est-il livré avec des vis ?

Oui, le kit contient les vis nécessaires pour le montage.

Comment nettoyer le kit 70-7552 ?

Utilisez un chiffon doux et sec pour éviter les rayures. N'utilisez pas de produits chimiques.

Où puis-je trouver des pièces de rechange ?

Les pièces détachées sont disponibles auprès de Metra ou de revendeurs agréés.

Le kit est-il garanti ?

Oui, la garantie est de 1 an contre les défauts de fabrication.

Puis-je retourner le kit s'il n'est pas compatible ?

Consultez la politique de retour du vendeur. Vérifiez la compatibilité avant l'achat.

MODE D'EMPLOI 70-7552 Metra

Receiver Wiring Adapter

IMPORTANT

120 70-7552

Before starting, compare items on your invoice with items received. Thoroughly check packing materials. If an item is missing, please call Crutchfield at 1-888-955-6000.

Revision 08/20/25

STEP 1 -- MATCH & CONNECT WIRES

A. Match wires below to the matching function of each wire on your receiver (refer to instructions supplied with receiver). The wire colors of your new receiver may, or may not, match the wire colors of the adapter. Match adapter and receiver wires by function, disregarding color.
B. Individually tape off any unused wires.
C. Make final wiring connections following instructions on the next page.

Ground wire note: The ground wire is for select vehicles only. Confirm that your vehicle's wiring harness has a corresponding wire. If no wire is present, connect the ground wire of your aftermarket head unit to the vehicle's metal chassis.

Receiver Wiring Adapter Connections

120 70-7552

STEP 2 -- CRIMP CONNECTIONS

Tools & Parts Required ▶

Wire Stripper/Crimp Tool Crimp Caps

A. Strip wires back 1/2".

B. Twist wires together and insert in crimp cap.

C. Squeeze middle of cap for tight connection.

STEP 2 -- CONTINUED

D. Complete crimp connections for all necessary wires.

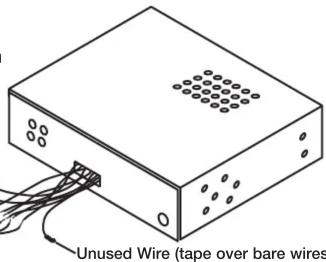

E. Be sure to wrap any wires from the Wiring Adapter that are not necessary (wires with no match from the new receiver) with electrical tape.

Receiver Wiring Adapter

Generic Illustration

STEP 3 -- APPLICATION

When ready to install the receiver, plug the Wiring Adapter from the new receiver or receiver assembly into the factory radio harness(es) in the vehicle dash.

Generic Illustration
