PALERMO SE 1400 SV - Magnétoscope GRUNDIG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Magnétoscope VHS
Marque	GRUNDIG
Modèle	PALERMO SE 1400 SV
Poids	Environ 2,8 kg
Alimentation	220-240 V, 50 Hz
Consommation électrique	Enregistrement : ~11 W, Veille : ≤4 W, Mode économique : ≤3 W
Norme vidéo	PAL B/G, MESECAM B/G, NTSC (lecture)
Système d’enregistrement	VHS
Fonctions principales	Enregistrement immédiat et différé, ShowView, programmation TIMER (6 événements), lecture continue, recherche ciblée, VPS/PDC, assemblage sans coupure, lecture NTSC, recherche d’index
Connectiques	2 prises Euro-AV (21 broches), prise antenne entrée/sortie (75 Ω), prise commande SAT (Cinch)
Télécommande	Incluse (Tele Pilot 92 V), piles 2 × 1,5 V type LR6/AA
Type de cassette	VHS, durée jusqu'à E300
Vitesse de rembobinage	Environ 60 secondes pour une cassette E-180 (High Speed Drive)
Sécurité	Sécurité enfants avec code secret, protection contre les orages (débrancher antenne et secteur)
Température ambiante	+10°C à +35°C
Humidité relative	Jusqu'à 80%
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants ou produits abrasifs.
Pièces détachées et réparabilité	Contacter le service après-vente Grundig. N'ouvrez pas l'appareil : garantie annulée.
Informations générales	Appareil conforme aux normes CE (directives 89/336/EWG et 73/23/EWG). Livré avec câble antenne, télécommande, piles, manuel.

FOIRE AUX QUESTIONS - PALERMO SE 1400 SV GRUNDIG

Comment brancher le magnétoscope Grundig PALERMO SE 1400 SV ?

Raccordez l'antenne à la prise 71 (entrée) et reliez la prise TV au téléviseur avec le câble d'antenne fourni. Branchez un câble Euro-AV entre la prise AV1 du magnétoscope et la prise AV1 du téléviseur. Enfin, branchez le cordon secteur.

Comment régler les chaînes de télévision automatiquement ?

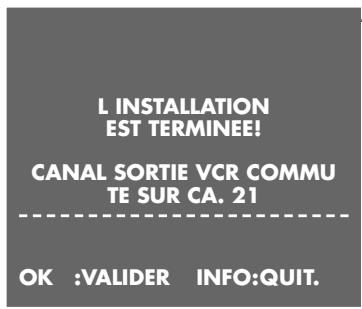

Après la première mise sous tension, le menu AUTO INSTALLATION apparaît. Appuyez sur OK pour lancer la recherche automatique. Sélectionnez la langue et le pays, puis confirmez. Le magnétoscope recherche et mémorise toutes les chaînes disponibles.

Comment programmer un enregistrement avec ShowView ?

Appuyez sur Timer/SV. Entrez le numéro ShowView de l'émission à l'aide des touches numériques. Appuyez sur OK pour confirmer. Si nécessaire, sélectionnez le mode Unique, Hebdomadaire ou Quotidien avec + ou -. Assurez-vous que la cassette est insérée et que le mode Prêt à l'enregistrement est activé (appuyez longuement sur Timer on).

Comment activer la sécurité enfants ?

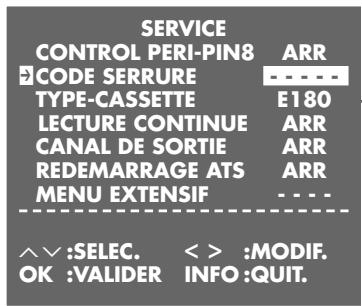

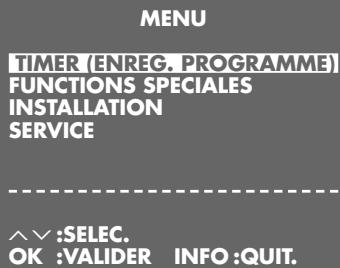

Appuyez sur i pour ouvrir le menu principal. Sélectionnez SERVICE, puis CODE SERRURE. Entrez un code secret à 5 chiffres avec les touches numériques et confirmez avec OK. L'écran affiche LOCKED. Pour désactiver, répétez la procédure en entrant le code.

Que faire si l'image est de mauvaise qualité en lecture ?

Pendant la lecture, appuyez sur + ou - pour ajuster manuellement la position de piste. Si des raies apparaissent, réglez la netteté avec les touches ◀ (image plus douce) ou ▶ (image plus nette). Vous pouvez aussi activer le réglage automatique en appuyant simultanément sur ▼ P ▲ du magnétoscope.

Comment utiliser le magnétoscope avec un récepteur satellite Grundig ?

Suivez le schéma de raccordement : branchez l'antenne parabolique sur le récepteur satellite, reliez le récepteur au magnétoscope via un câble Euro-AV sur la prise AV2 et un câble Cinch sur la prise de commande SAT. Branchez ensuite le magnétoscope au téléviseur via la prise AV1. Après réglage des chaînes, sélectionnez la chaîne AV2 pour enregistrer depuis le satellite.

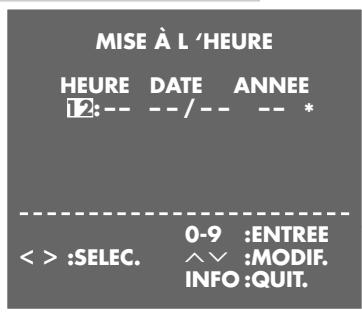

Comment régler l'heure et la date manuellement ?

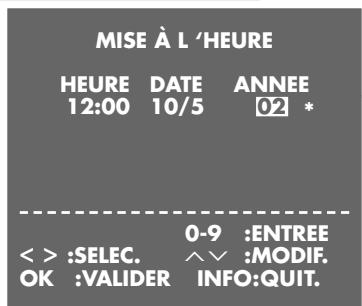

Appuyez sur i pour afficher le menu principal. Sélectionnez INSTALLATION, puis MISE À L'HEURE. Entrez les 4 chiffres de l'heure (HHMM), les 4 chiffres de la date (JJMM) et les 2 chiffres de l'année avec les touches numériques. Appuyez sur OK pour valider.

Pourquoi l'enregistrement programmé ne s'est-il pas déclenché ?

Vérifiez que la cassette est insérée et que sa languette de sécurité est intacte. Assurez-vous que le mode Prêt à l'enregistrement est activé (l'icône ⏻ du TIMER doit être allumée). Contrôlez aussi que les données de programmation (date, heure, chaîne) sont correctes et que le signal VPS/PDC correspond aux horaires réels de l'émission.

Comment copier une cassette d'un autre magnétoscope ou d'un lecteur DVD ?

Reliez la prise AV2 du magnétoscope d'enregistrement à la prise de sortie de l'appareil de lecture avec un câble Euro-AV. Dans le menu FONCTIONS SPÉCIALES, réglez ENTREE AV2 sur AV2-IN. Sur le magnétoscope, sélectionnez la chaîne AV2 (appuyez sur 0 puis -). Lancez l'enregistrement sur le magnétoscope, puis la lecture sur l'appareil source.

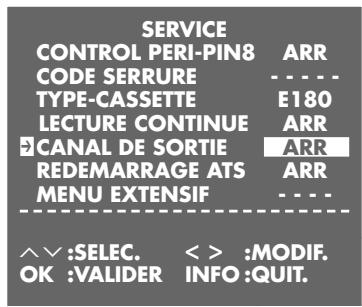

Comment désactiver la chaîne du magnétoscope (modulateur UHF) ?

Cette désactivation est nécessaire si vous utilisez uniquement la liaison Euro-AV. Appuyez sur i, sélectionnez SERVICE, puis CANAL DE SORTIE. Appuyez sur ◀ ou ▶ pour afficher ARR et confirmez avec OK. Le signal UHF du magnétoscope est alors coupé.

MODE D'EMPLOI PALERMO SE 1400 SV GRUNDIG

Particularités de votre magnétoscope

5 Installation et sécurité

6 Vue d'ensemble

Face avant du magnétoscope

Face arrière du magnétoscope

Télécommande

Affichage sur le magnétoscope

Affichage OSD sur l'écran du téléviseur

11 Raccordements et préparatifs

Installation des piles dans la télécommande

Les possibilités de raccordement

Raccordement de l'antenne extérieure ou du câble et du téléviseur

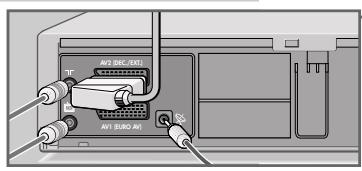

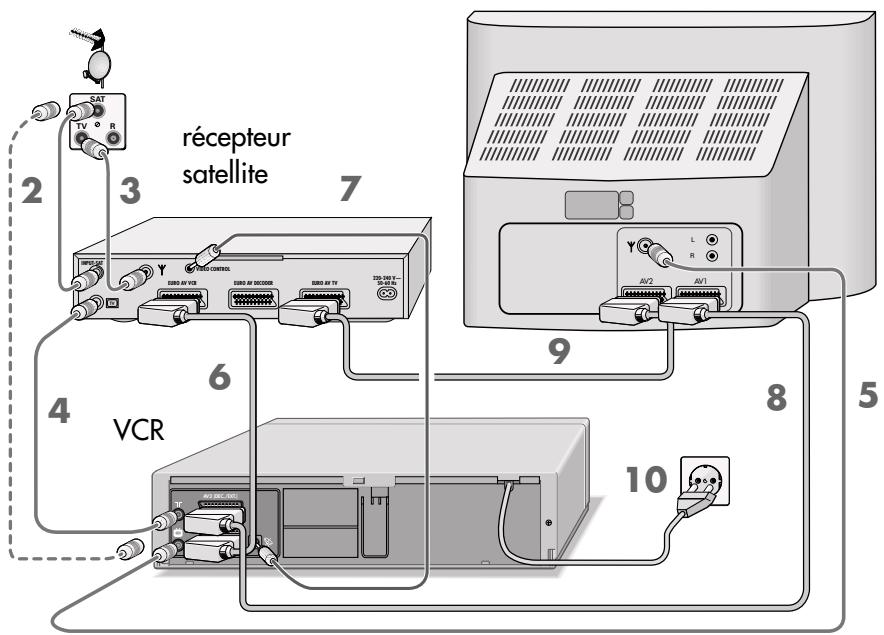

Raccordement du téléviseur et du récepteur satellite Grundig

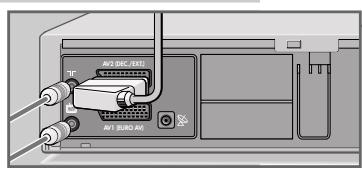

Raccordement du téléviseur et du module VCR-SAT GRUNDIG

Mise en marche et à l'arrêt du magnétoscope (mode de fonctionnement économique)

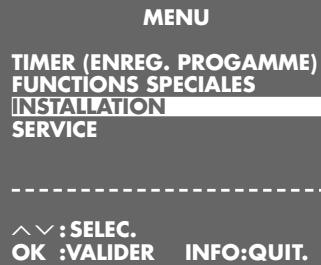

17 Réglages

Ajustage du magnétoscope et du téléviseur

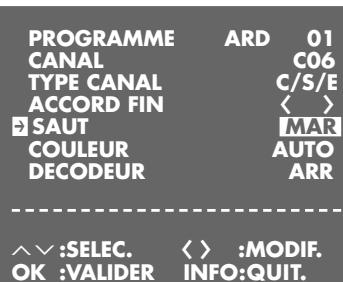

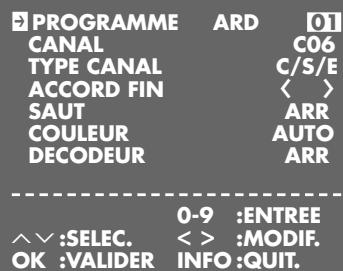

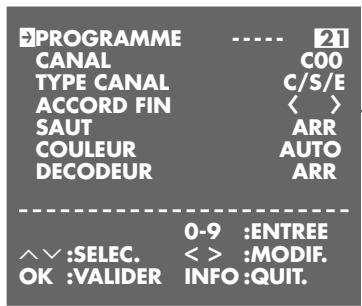

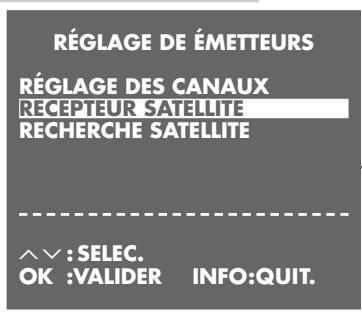

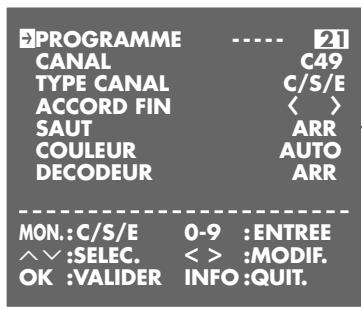

Réglage des chaînes

Réglage des chaînes par recherche automatique

21 Lecture

Fonctions de base du mode lecture

Fonctions supplémentaires du mode lecture

Lecture en continu

25 Fonctions de recherche

Recherche ciblée

Recherche d'enregistrements – avec le système de recherche par index vidéo (VISS)

26 Enregistrement

Méthodes d'enregistrement

Système de programmes vidéo (VPS/PDC)

27 Enregistrement immédiat

Enregistrement d'émissions de chaînes captées par l'antenne ou par le câble

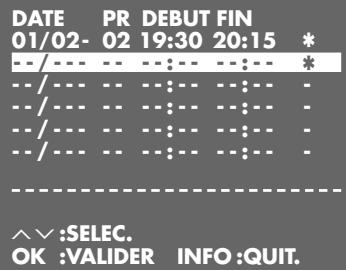

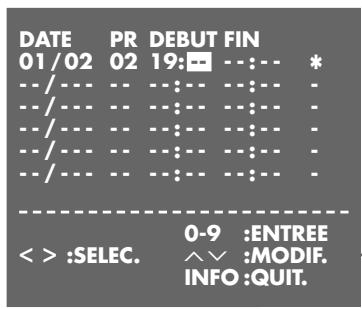

Enregistrement d'émissions de chaînes captées par le récepteur satellite

Saisie de l'heure de mise à l'arrêt

Assemblage sans coupure des enregistrements (Assemble)

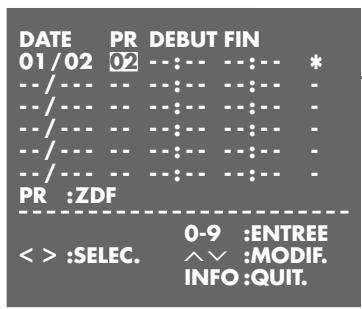

Enregistrement différé

• par saisie du numéro ShowView
• par saisie des données correspondant à l'émission à enregistrer

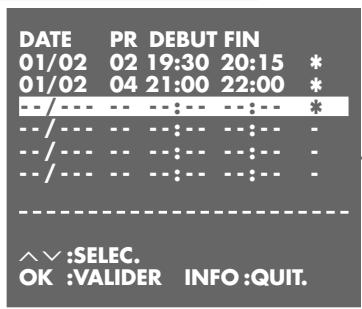

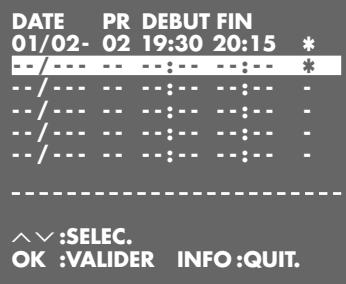

  Contrôle, modification ou effacement des données d'enregistrement Interruption de la fonction Prêt à l'enregistrement du magnétoscope Réactivation de la fonction Prêt à l'enregistrement du magnétoscope – sur commande du récepteur satellite

Copie

Raccordement et préparatifs Enregistrement à partir d'appareils externes

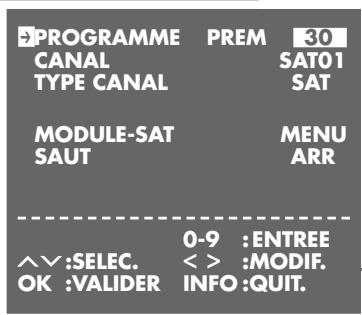

Utilisation avec un décodeur

Utilisation avec un décodeur pour les chaînes captées par l'antenne ou par le câble Enregistrement de chaînes payantes (PAY-TV) Utilisation avec décodeur pour chaînes captées par le module VCR-SAT Enregistrement de chaînes payantes (PAY-TV)

Réglages spéciaux

Tri ou suppression des chaînes de télévision et modification du nom des chaînes "Saut" de chaînes de télévision Reréglage des chaînes de télévision Réglage de nouvelle chaînes captées par l'antenne ou par le câble Réglage de nouvelles chaînes de télévision Activation/désactivation de la chaîne du magnétoscope Réglage de nouvelles chaînes captées par le module VCR-SAT Réglage de chaînes captées par le module VCR-SAT – automatique

Réglage de l'heure et de la date

Actualisation automatique de l'heure et de la date Réglage manuel de l'heure et de la date

Particularités

Sélection des particularités du menu »FONCTIONS SPECIALES« Sélection des particularités du menu »SERVICE«

Sûreté pour enfants

Commande à distance des téléviseurs

Informations

Comment remédier soi-même aux pannes ? Caractéristiques techniques Service GRUNDIG (page 61 Ⓑ)

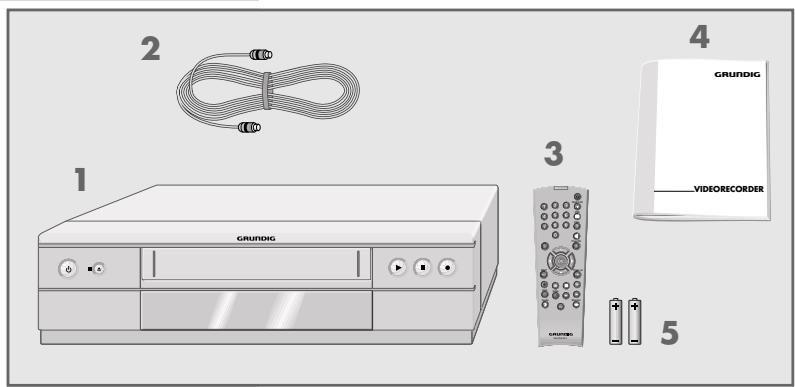

Volume de livraison

1 GRUNDIG 2 3 4 GRUNDIG VIDEORECORDER 5

1 Magnétoscope SE 1400 SV
2 Câble d'antenne
3 Télécommande
4 Manuel d'utilisation
5 2 piles, 1,5 V, de type mignon

Particularités de votre magnétoscope

Méthodes d'enregistrement

• Immédiatement, c-à-d. que vous sélectionnez sur le magnétoscope la chaîne souhaitée et commencez immédiatement l'enregistrement.
• En différé - en utilisant le numéro ShowView.
• En différé - en entrant les données de la chaîne de télévision souhaitée - si vous ne connaissez pas le numéro ShowView.

Enregistrement ShowView\*

Programmation très facile de l'enregistrement. Sélection d'émission dans la revue de programmes, entrée de la suite de chiffres et la programmation est terminée.

High Speed Drive

Ce lecteur High Speed Drive permet de réduire la durée de rembobinage, p. ex. d'une cassette E-180, à 60 secondes.

Mode de fonctionnement économique

En mode veille, la consommation d'énergie est considérablement réduite.

Elle est inférieure à 3 watts.

Confirmation acoustique de la commande

Si vous appuyez sur une touche du magnétoscope, un signal sonore confirme la commande.

C C 2h STOP

Ce magnétoscope est destiné à la réception, l'enregistrement et la lecture de signaux vidéo et audio.

Toute autre utilisation est formellement exclue.

Lorsque le magnétoscope est exposé à d'importants changements de température, par exemple lorsque vous le transportez d'un endroit froid à un endroit chaud, branchez-le et laissez-le reposer au moins deux heures sans introduire de cassette vidéo.

Le magnétoscope est conçu pour une utilisation dans des endroits secs. Si toutefois vous l'utilisez à l'extérieur, veillez à ce qu'il soit protégé de l'humidité (pluie, projections d'eau). N'exposez jamais le magnétoscope et la cassette à l'humidité.

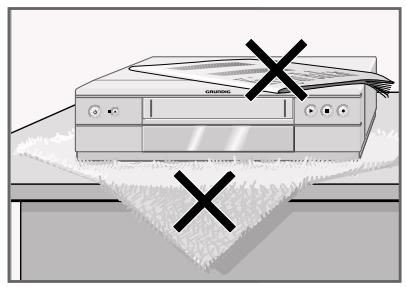

Posez le magnétoscope sur un support plat et dur. Ne posez pas d'objets (par exemple des journaux) sur le magnétoscope, ni de couvertures ou autre en dessous de l'appareil.

Ne placez pas le magnétoscope à proximité d'un chauffage ou en plein soleil, car ceci perturberait son système de refroidissement. N'exposez pas le magnétoscope à des champs magnétiques (par exemple des haut-parleurs).

N'introduisez pas de corps étranger dans le casier à cassettes du magnétoscope, ceci pourrait endommager la qualité de la mécanique.

Ne posez pas de récipients contenant des liquides (vases ou autres) sur le magnétoscope. Le récipient peut se renverser et le liquide peut affecter la sécurité électrique.

Les orages sont une source de danger pour tous les appareils électriques. Même lorsque le magnétoscope est débranché, il peut subir des dommages en cas de coup de foudre sur le réseau et/ou la ligne d'antenne. Par temps d'orage, débranchez toujours votre appareil ainsi que l'antenne.

N'ouvrez en aucun cas votre magnétoscope. La garantie du fabricant ne couvre aucun dégât occasionné par des manipulations inadéquates.

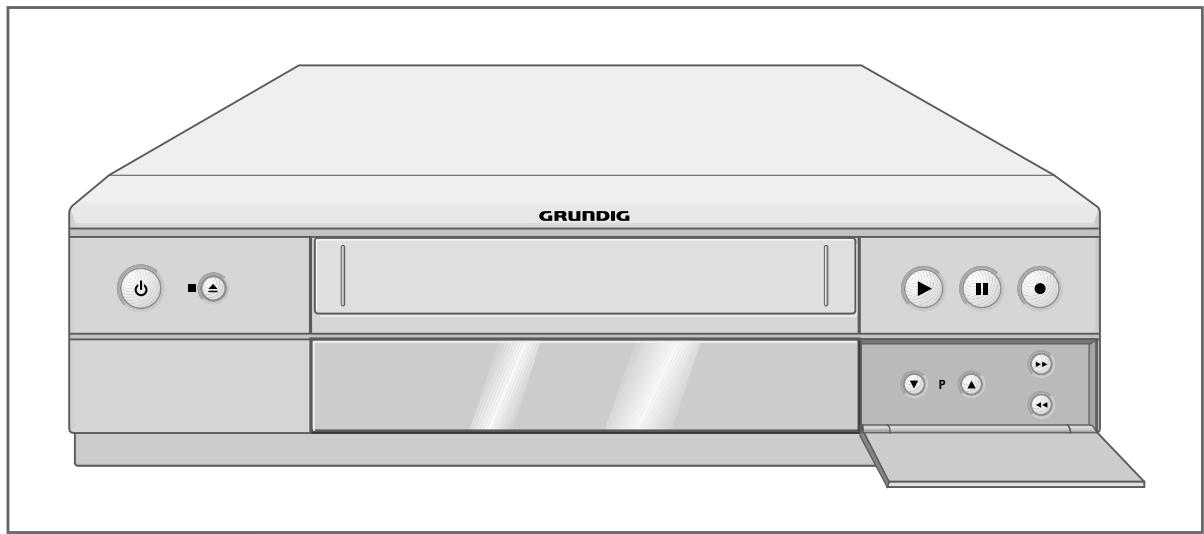

Face avant du magnétoscope

GRUNDIG P

Met le magnétoscope en veille (stand-by, l'heure s'affiche à luminosité réduite) et l'éteint (mode ECO, pas d'affichage).
Stoppe toutes les fonctions de lecture ; permet d'éjecter la cassette.
Démarre la lecture.
II Pause en mode Enregistrement, arrêt sur image en mode Lecture.
Démarre l'enregistrement.
P Sélectionne les programmes dans l'ordre décroissant.
P ⬆ Sélectionne les programmes dans l'ordre croissant.
En lecture : recherche visuelle en marche avant ; après arrêt : débobine la bande.
En lecture : recherche visuelle en marche arrière ; après arrêt : rembobine la bande.

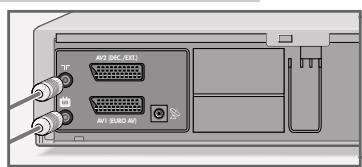

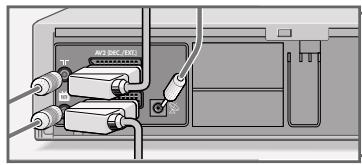

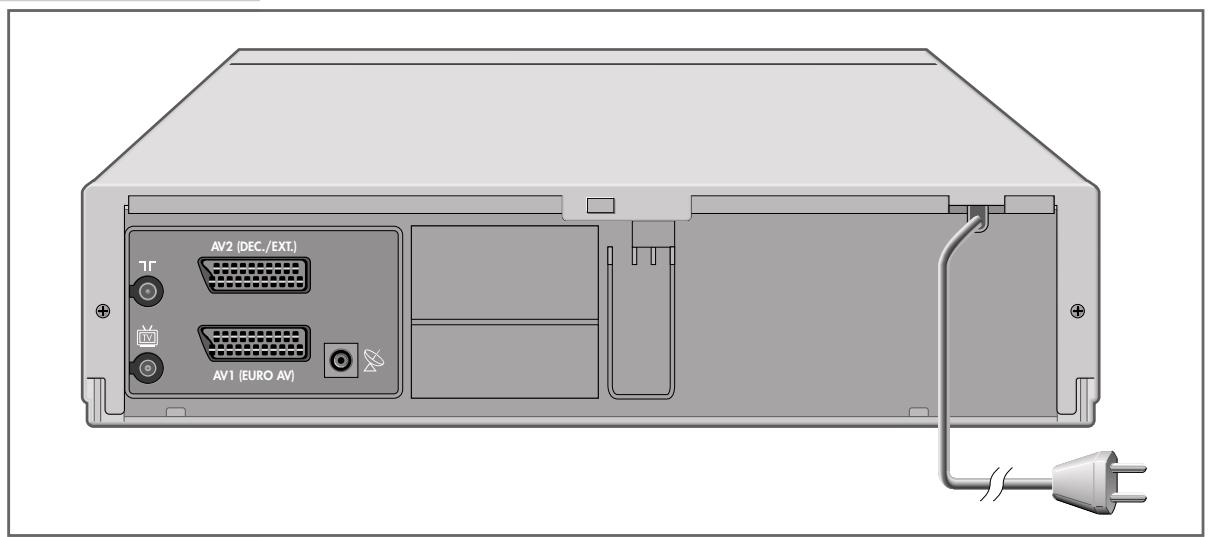

Face arrière du magnétoscope

AV2 (DEC./EXT.) AV1 (EURO AV)

TV	Douille d'entrée Antenne (antenne extérieure).
	Douille de sortie Antenne (pour le raccordement au téléviseur).
AV2 (DEC./EXT.)	Prise Euro-AV (pour le branchement à un appareil externe).
AV1 (EURO AV)	Prise Euro-AV (pour le branchement au télévisieur).
	Prise de commande SAT pour module Grundig VCR-SAT et récepteur satellite.
	Câble de raccordement secteur.

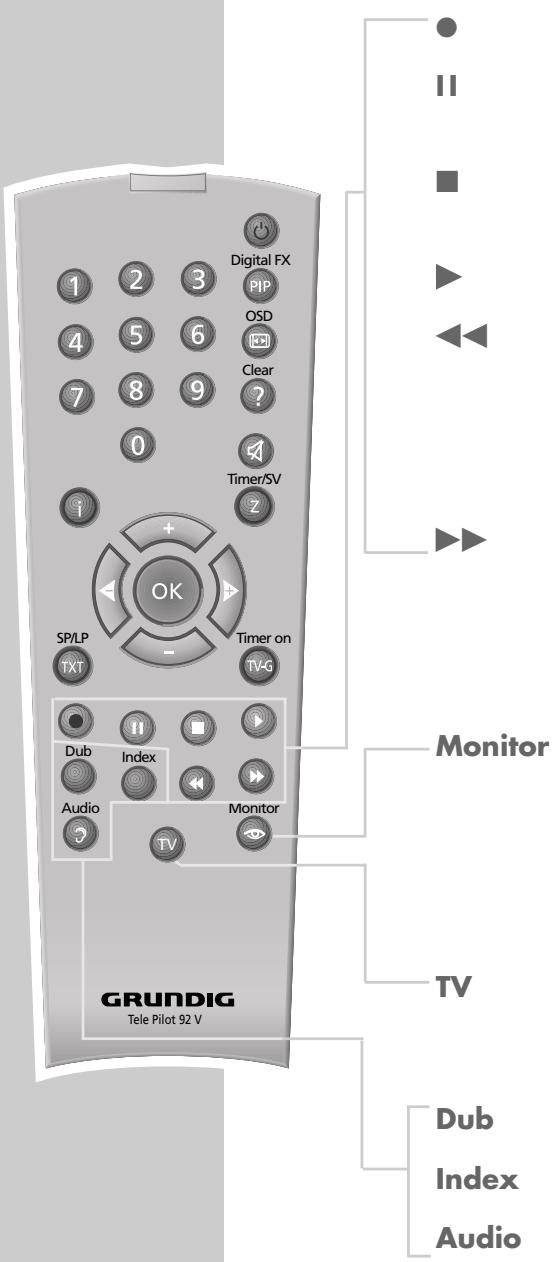

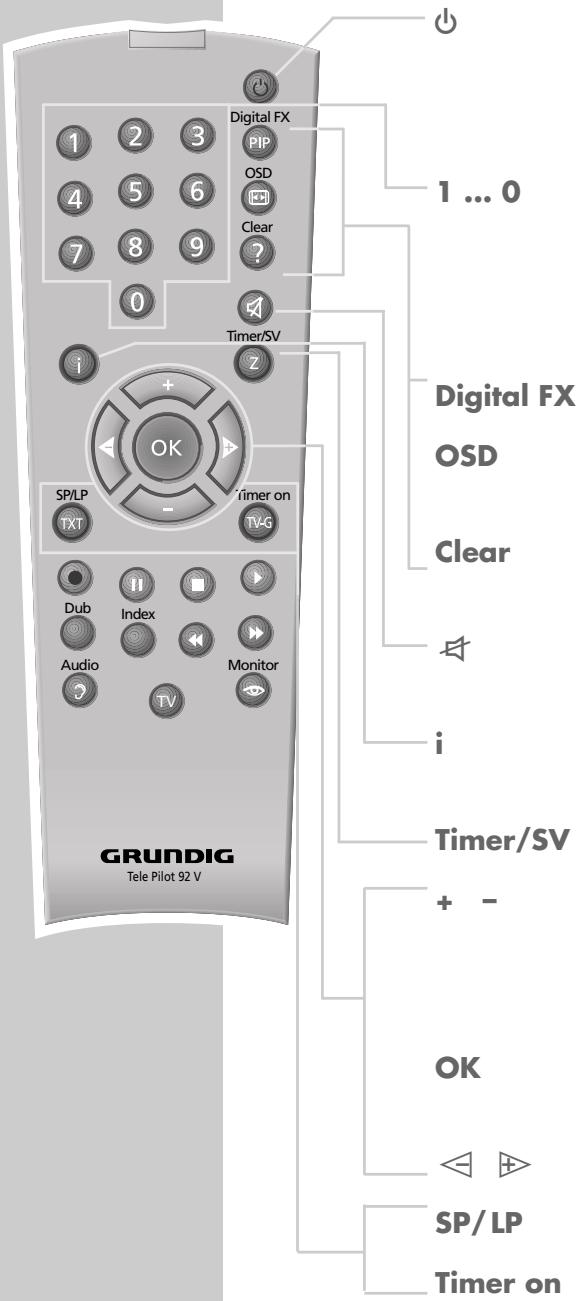

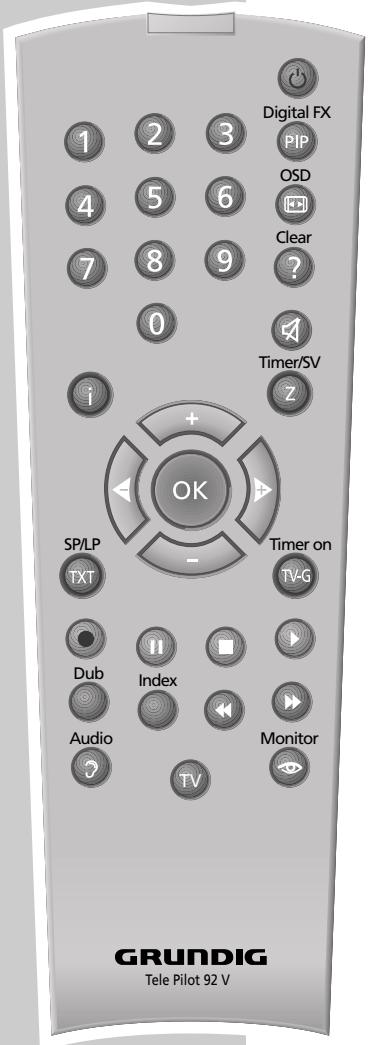

La télécommande

Vous trouverez ici les fonctions les plus importantes de la télécommande. L'utilisation des fonctions de la télécommande est décrite dans les chapitres de cette notice qui lui sont consacrés.

Tenez la télécommande en direction du magnétoscope.

Digital FX PIP OSD Clear ? Timer/SV 1 ... 0 Digital FX OSD Clear i Timer/SV + - OK SP/LP Timer on GRUNDIG Tele Pilot 92 V

Pression unique : met le magnétoscope en veille (stand-by) ;

seconde pression : permet d'éteindre le magnétoscope (mode ECO).

Permettent d'allumer lemagnétoscope à partir du mode veille ;

touches numériques destinées à diverses entrées, » 0 « sélectionne les numéros de chaîne »R 1« ou »R 2«.

Touche sans fonction.

Permet d'afficher sur l'écran du téléviseur les informations concernant fonction et durée de lecture.

Efface les données, active les réglages, règle l'affichage de la durée sur »0:00:00«.

Permet d'éteindre et de rallumer les haut-parleurs du téléviseur Grundig.

Permet de commuter entre le menu principal et l'image du téléviseur.

Active l'enregistrement ShowView.

Permettent la sélection des chaînes, » + « dans l'ordre croissant, » - « dans l'ordre décroissant ; permettent de sélectionner diverses fonctions dans les menus.

Permet d'appeler des données, de les confirmer et de les mémoriser.

Sélectionnent différentes fonctions dans les menus.

Touche sans fonction.

Une courte pression permet d'activer la programmation d'enregistrement par TIMER ; une pression prolongée permet de désactiver l'enregistrement par TIMER.

Digital FX PIP OSD Clear ? Timer/SV Z OK SP/LP - Timer on TXT TV-G Monitor Dub Index Audio Monitor TV GRUNDIG Tele Pilot 92 V Dub Index Audio

Lance l'enregistrement.

Pause en mode Enregistrement, image fixe en mode Lecture.

Stoppe toutes les fonctions de défilement et met le magnétoscope sur "Stop".

Lance la lecture.

Recherche d'image en arrière en mode lecture ; rembobine la bande si le magnétoscope est sur "Stop";

sélectionne la direction de la fonction de recherche INDEX.

Recherche d'image en avant en mode lecture ; débobine la bande si le magnétoscope est sur "Stop";

sélectionne la direction de la fonction de recherche INDEX et la fonction recherche ciblée.

Désactive la tension de commutation de la douille EURO-AV.

Le numéro de chaîne AV est alors éteint sur le téléviseur et le numéro de la chaîne du téléviseur sélectionnée auparavant apparaît (fonction moniteur).

Fait passer la télécommande du mode Commande du magnétoscope au mode Commande du téléviseur, les possibilités sont décrites page 57.

Fait apparaître les menus sur fond bleu.

Active la fonction de recherche INDEX.

Touche sans fonction.

Affichage sur le magnétoscope

Cassette introduite.

Lecture.

VIDEO Tension de commutation PIN-8 activée.

S'allume lorsqu'un TIMER est programmé ; clignote lorsqu'un TIMER est programmé mais non activé.

○ Lecture.

-0:00:00 Indique divers états et fonctions :

Affichage	Fonction	Affichage	Fonction
Auto	Position de la piste automatique (auto-tracking) ;	PLAY	Lecture ;
		PSE	pause d'enregistrement ;
ASr	enregistrement commandé par la minuterie d'un récepteur satellite ;	rE	rembobinage de la bande ;
		rEC	enregistrement ;
CASS	aucune cassette introduite ;	SECU	sécurité enfant activée ;
Cont	lecture continue ;	SILL	arrêt sur image pendant la lecture ;
FF	débobinage de la bande ;	SLO	ralenti ;
FSF	recherche d'image en avant ;	STOP	arrêt de lecture/d'enregistrement ;
FSr	recherche d'image en arrière

1 2 ACC PLUS AUTO 12:33 21/06 02 USED 2:55 REM 1:05 2:26.12 3 4

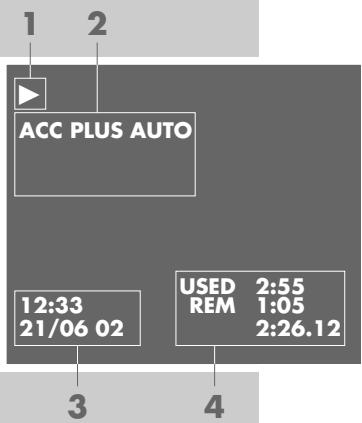

Affichage OSD sur l'écran du téléviseur

1 ▶ Lecture

recherche d'image en avant ou débobinage de la bande

recherche d'image en arrière ou rembobinage de la bande

II arrêt sur image

II ▶ ralenti ou arrêt sur l'image suivante

enregistrement

● II enregistrement-pause

2 ACC PLUS AUTO

END OF TAPE

INTRO-SCAN:

INDEX-SEARCH:

GOTO 0:00:00

Netteté de l'image

fin de la bande

fonction de recherche

fonction de recherche

recherche ciblée

3 12:33

21/06 02

Heure

date

4 USED

REM

Durée écoulée

durée restante

2:26.12

affichage de la bande en heures, minutes et secondes.

RACCORDEMENS ET PREPARATIFS

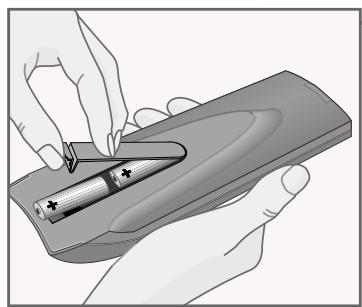

Installation des piles dans la télécommande

1 Ouvrez le casier à piles en appuyant sur la languette et en soulevant le couvercle.

2 Lorsque vous insérez les piles (de type mignon, par ex. LR 6 ou AA, 2 x 1,5 V), tenez compte de la polarité indiquée au fond du casier à piles.

Remarque :

Lorsque votre magnétoscope ne réagit plus correctement à la télécommande, il se peut que les piles soient usées. Ne laissez surtout pas de piles vides dans la télécommande. Nous n'endossons aucune responsabilité en cas de dégâts occasionnés par des piles vides laissées dans l'appareil.

Remarque relative à l'environnement

Ne jetez pas les piles, même si elles ne contiennent pas de métaux lourds, dans les ordures ménagères. Dans le cadre de la lutte anti-pollution, veillez à ce que les piles usagées soient traitées comme il se doit, par exemple dans une déchetterie. Renseignez-vous quant à la réglementation en vigueur dans votre pays.

Les possibilités de raccordement

Les chapitres ci-après vous expliquent comment raccorder le magnétoscope.

Si vous utilisez une antenne extérieure ou la réception par câble, suivez les instructions du premier chapitre, ou bien

reportez-vous au second chapitre si vous utilisez un récepteur satellite Grundig. Vous pouvez dans ce cas raccorder en plus une antenne extérieure,

ou bien

consultez le troisième chapitre si vous utilisez un module VCR-SAT Grundig.

Vous trouverez en pages 37 et suivantes les informations concernant p. ex. le raccordement d'un décodeur, d'une chaîne hi-fi ou d'un récepteur satellite sans liaison de commande.

Remarque :

Si le magnétoscope et le téléviseur sont reliés à l'aide d'un câble EURO-AV et si une chaîne occupe chez vous le canal 21, vous devez désactiver la chaîne du magnétoscope, voir chapitre "REGLAGES SPECIAUX, Activation/désactivation de la chaîne du magnétoscope".

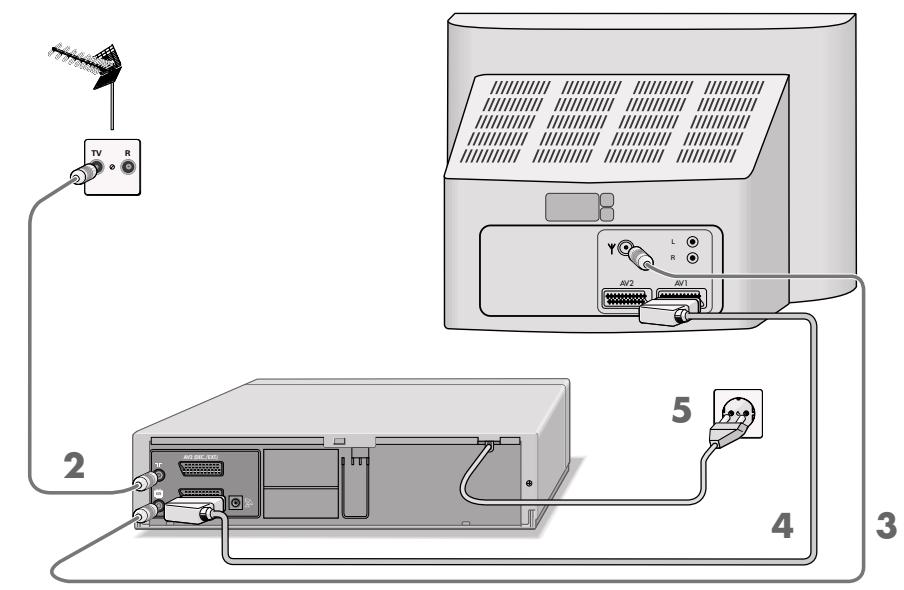

Raccordement de l'antenne extérieure ou du câble et du téléviseur

1 Eteignez le téléviseur.
2 Enfoncez le câble de l'antenne extérieure dans la douille d'antenne » 71« du magnétoscope.
3 Branchez le câble d'antenne ci-joint dans la douille »TV« du magnétoscope et dans la douille d'antenne du téléviseur.
4 Branchez le câble Euro-AV ci-joint dans la douille »AV 1 (EURO AV)« du magnétoscope et dans la douille AV 1 du téléviseur.

- Seul ce raccordement vous permet de profiter du son en stéréo de votre téléviseur stéréo.

5 Insérez la fiche du câble secteur dans la prise secteur.

Le magnétoscope n'est débranché que si vous retirez le câble d'alimentation de la prise secteur.

Raccordement du téléviseur et du récepteur satellite Grundig

CAT TV R 2 3 récepteur satellite 7 VCR 6 VCR 9 L R AV1 AV2 AV1 8 5 10

12 7

1 Eteignez le téléviseur et le récepteur satellite.
2 Branchez le câble d'antenne de l'antenne parabolique dans la douille pour antenne correspondante (INPUT-SAT) du récepteur satellite.
3 Branchez le câble de l'antenne extérieure (TV) dans la douille d'antenne correspondante (Y) du récepteur satellite.
4 Branchez le câble d'antenne ci-joint dans la douille » 71« du magnétoscope et dans la douille correspondante (TV) du récepteur satellite.
5 Branchez un câble d'antenne disponible dans le commerce dans la douille »TV« du magnétoscope et dans la douille d'antenne du téléviseur.

Remarque :

Si le récepteur satellite ne dispose pas d'une douille d'entrée pour l'antenne extérieure, enfichez celle-ci dans la douille »—« du magnétoscope.

6 Branchez un câble EURO-AV disponible dans le commerce dans la douille »AV2 (DEC./EXT.)« du magnétoscope et dans la douille »VCR« du récepteur satellite.

Remarque :

Sur la douille »AV2 (DEC./EXT.)«, vous pouvez également brancher un décodeur PAY-TV.

Si vous avez branché sur cette douille un récepteur satellite, branchez alors le décodeur PAY-TV sur la douille décodeur du récepteur satellite.

7 Branchez un câble Cinch disponible dans le commerce dans la douille »« du magnétoscope et dans la douille »VIDEO CONTROL« (liaison de commande) du récepteur satellite.

Remarque :

Si le récepteur satellite n'a pas de douille pour la "fonction de commande", il ne peut pas être commandé par le magnétoscope pour la programmation des enregistrements.

P23-DEC-BMI TC

8 Branchez le câble Euro-AV ci-joint dans la douille »AV 1 (EURO AV)« du magnétoscope et dans la douille AV 1 du téléviseur.

• L'avantage de ce raccordement est de vous offrir une meilleure restitution de l'image et du son.
• Seul ce raccordement vous permet de profiter du son en stéréo de votre téléviseur stéréo.

9 Branchez un câble EURO-AV disponible dans le commerce dans la douille »TV« du récepteur satellite et dans la douille AV 2 du téléviseur.

10 Enfoncez la fiche du câble secteur dans la prise secteur. - Le magnétoscope se met en veille (stand-by).

11 Raccordement du récepteur satellite au secteur.

Attention :

Le magnétoscope n'est débranché que si vous retirez le câble d'alimentation de la prise secteur.

Remarques :

Une fois que vous aurez réglé les chaînes de télévision, vous devez adapter la douille »AV2 (DEC./EXT.)« du magnétoscope au récepteur satellite. Cet ajustage est décrit au chapitre "PARTICULARITES, Ajustage de la prise EURO-AV2 du magnétoscope et du récepteur satellite".

Raccordement du téléviseur et du module VCR-SAT GRUNDIG

12 7

ACI EMC-RTL AVI EURO AVI

AVI/DCU/EN AVI/DCU/EN

1 Eteignez le téléviseur et le module VCR-SAT.
2 Branchez le câble d'antenne de l'antenne parabolique dans la douille pour antenne correspondante (INPUT-SAT) du module VCR-SAT.
3 Branchez le câble de l'antenne extérieure dans la douille d'antenne » 71« du magnétoscope.
4 Branchez le câble d'antenne ci-joint dans la douille »TV« du magnétoscope et dans la douille d'antenne du téléviseur.
5 Reliez la douille »AV2 (DEC./EXT.)« du magnétoscope à la douille »VCR« du module VCR-SAT à l'aide d'un câble EURO-AV disponible dans le commerce.

Remarque :

Vous pouvez également brancher sur la prise »AV2 (DEC./EXT.)« un décodeur PAY-TV.

Si vous avez branché sur cette prise un module VCR-SAT, raccordez le décodeur PAY-TV sur la douille »DEC« du module VCR-SAT.

Dans ce cas, le décodeur ne peut être utilisé que pour les chaînes captées par le module VCR-SAT.

AV2 DEC (MAX) 3TC 3TC

6 Reliez la douille »« du magnétoscope à la douille »SAT-LINK« (liaison de commande) du module VCR-SAT à l'aide d'un câble Cinch disponible dans le commerce.
7 Branchez le câble Euro-AV ci-joint dans la douille »AV 1 (EURO AV)« du magnétoscope et dans la douille AV 1 du téléviseur.

- Seul ce raccordement vous permet de profiter du son en stéréo de votre téléviseur stéréo.

8 Branchez la fiche du câble secteur dans la prise secteur. – Le magnétoscope se met en veille (stand-by).
9 Raccordez le module VCR-SAT au secteur.

Attention :

Le magnétoscope et le module VCR-SAT ne sont débranchés que si vous retirez le câble d'alimentation de la prise secteur.

Mise en marche et à l'arrêt du magnétoscope (mode de fonctionnement économique)

1 Mettez le magnétoscope en marche en appuyant sur »1 ... 0«.
2 Pour mettre le magnétoscope en veille (stand-by), appuyez sur »◀«.

- Le magnétoscope est maintenant en mode veille, l'heure est indiquée sur l'affichage à luminosité réduite.

3 Eteignez le magnétoscope en appuyant sur »◀«.

- Le magnétoscope est maintenant éteint, l'affichage de l'heure disparaît (mode ECO).

Remarque :

Il est impossible d'éteindre le magnétoscope lorsque des enregistrements TIMER sont programmés.

Le magnétoscope se met automatiquement en mode ECO :

• à la fin d'un enregistrement ;
• lorsque tous les enregistrements TIMER ont été effectués ;
• à la fin de la bande ;
  – lorsqu'il est sur Stop pendant plus d'une minute.

Ajustage du magnétoscope et du téléviseur

Ce réglage n'est pas nécessaire lorsque le magnétoscope et le téléviseur sont reliés par un câble EURO-AV.

1 Mettez le téléviseur en marche.
2 Sélectionnez le numéro de chaîne »AV« pour la lecture vidéo par le biais du câble d'antenne.
3 Sur le téléviseur en mode UHF, recherchez entre le canal 21 et le canal 69 un canal "libre" qui n'a pas été affecté à une chaîne de télévision (images brouillées sur l'écran et bruits de fond).
- Le numéro de canal est indiqué sur beaucoup de téléviseurs.
4 Mémorisez le numéro du canal "libre" sur le téléviseur.

Remarque :

Lorsque le magnétoscope est allumé pour la première fois, »Ruto« clignote sur l'afficheur du magnétoscope. Appuyez sur la touche »i« de la télécommande jusqu'à ce que »---;---« apparaisse sur l'affichage.

5 Mettez le magnétoscope en mode veille en appuyant sur »♡«, puis appuyez de manière prolongée sur »i«.
- Affichage du magnétoscope, p. ex. » [H 21« .

6 Réglez le canal en appuyant sur la touche »▼ P ▲ « du magnétoscope.

- L''image test" du magnétoscope apparaît sur l'écran du téléviseur.

7 Si la qualité de l'“image test” est satisfaisante, mémorisez le réglage avec »OK«.

- Le magnétoscope commute sur le mode veille.

Remarques :

Si la qualité de l'“image vidéo” n'est pas satisfaisante ou si la qualité d'une ou de plusieurs chaînes de télévision s'est dégradée sur le téléviseur, vous devez alors rechercher un autre canal "libre" sur le téléviseur ; pour ce faire, répétez les points 3 à 7.

Si le magnétoscope et le téléviseur sont reliés à l'aide d'un câble EURO-AV, éteignez la chaîne du magnétoscope, voir chapitre "Activation/désactivation de la chaîne du magnétoscope" à la page 47.

Réglage des chaînes de télévision

Le magnétoscope est équipé de son propre dispositif de réception. Ceci lui permet – indépendamment du téléviseur – de recevoir les chaînes de télévision et de les enregistrer.

C'est pourquoi vous devez régler les canaux des chaînes de télévision sur le magnétoscope.

Votre téléviseur dispose de 99 numéros de chaînes qui peuvent être affectés au choix aux chaînes de télévision captées par l'antenne, par le câble ou par le récepteur satellite.

Les possibilités :

• Vous pouvez régler les chaînes de télévision par recherche automatique.
• Vous pouvez régler les chaînes manuellement ; vous devez pour cela connaître les numéros des canaux des chaînes concernées. Ce réglage est décrit au chapitre "REGLAGES SPE-CIAUX" en page 46. Vous y trouverez également d'autres réglages tels que le tri et la suppression de chaînes et les noms des chaînes de télévision.

Lors de ce réglage, l'heure est automatiquement actualisée. Pour cela, il faut qu'une chaîne de télévision avec télétexte soit réglée sur la chaîne numéro 1.

Si un module VCR-SAT ou un récepteur satellite à prise de commande SAT est raccordé au magnétoscope, non seulement les chaînes captées par l'antenne ou par le câble sont mémorisées dans la liste de chaînes du magnétoscope, mais aussi celles captées par le module VCR-SAT ou par le récepteur satellite.

Remarque :

Le module VCR-SAT ou le récepteur satellite doivent être raccordés avant les réglages, voir page 13 ou 15.

Réglage des chaînes par recherche automatique

Préparatifs

Mettez le téléviseur en marche.

Sélectionnez la chaîne »AV« correspondant au magnétoscope.

Réglages automatiques

1 Après la première mise en service de l'appareil, le menu »AUTO INSTALLATION« apparaît automatiquement.

Aide :

Si le menu »AUTO INSTALLATION« n'apparaît pas sur l'écran : appuyez simultanément sur les touches » P « et » P ◆ « du magnétoscope jusqu'à ce que le menu apparaisse.

AUTO INSTALLATION

PRESS OK KEY TO START.

AUTOMATISCHE EINSTELLUNG

ZUM START DIE OK-TASTE DRÜCKEN.

2 Commencez le réglage en appuyant sur »OK«. - Le menu »SPRACHE« (LANGUE) apparaît.
3 Sélectionnez la langue à l'aide de »+ - ◀ ➕ « et confirmez votre sélection avec »OK«. - Le menu »PAYS« apparaît.
4 Sélectionnez le pays (d'installation) à l'aide de » + - ◁ ▶ «. Remarque :

Si le pays concerné ne figure pas dans le menu »PAYS«, sélectionnez la ligne »AUTRES«.

5 Confirmez votre sélection en appuyant sur » OK «.

- Sur l'écran apparaît un menu et une question vous demandant si tous les câbles du magnétoscope ont été raccordés et vous invitant à contrôler ces raccordements.

6 Appuyez sur »OK« pour passer au réglage suivant.

- Le menu »RECEPTEUR SAT« apparaît.

7 Si vous n'avez pas raccordé au magnétoscope de module VCR-SAT ou de récepteur satellite avec douille de commande SAT, sélectionnez le réglage »CONTROLE SAT ARR« à l'aide de » « ou » » et passez au point 8 pour poursuivre le réglage.

Si vous avez raccordé un module VCR-SAT ou un récepteur satellite à douille de commande SAT, sélectionnez à l'aide de » ◀« ou de » ➕« le réglage »CONTROLE SAT MAR«.

RECHERCHE AUTOMATIQUE ATTENDEZ SVP. 0%

L INSTALLATION EST TERMINEE! CANAL SORTIE VCR COMMU TE SUR CA. 21 OK :VALIDER INFO:QUIT.

MISE À L'HEURE HEURE DATE ANNEE 12:00 10/5 02 * < > :SELEC. 0-9 :ENTREE OK :VALIDER ^∨ :MODIF. INFO:QUIT.

- Un menu apparaît et vous prie de raccorder au magnétoscope le module VCR-SAT ou le récepteur satellite.

8 Lancez la recherche à l'aide de »OK«.

• Le magnétoscope recherche des chaînes de télévision dans tous les canaux, les trie, puis les mémorise. La recherche peut durer quelques minutes.
• L'affichage »Auto« clignote sur le magnétoscope.
• Une fois la transmission terminée, le message »AUTO SETUP EFFECTUE« apparaît sur l'écran ainsi que le numéro du canal de sortie, puis le tableau »TRI MANUEL«.

Remarque :

Si le magnétoscope et le téléviseur ne sont pas reliés à l'aide d'un câble EURO-AV, vous devez répéter le réglage de la page 17 et régler sur le téléviseur le canal affiché dans le menu (p. ex. »CH 21«).

9 Dans le tableau »TRI MANUEL«, vous pouvez trier les chaînes de télévision. L'utilisation vous en est expliquée au chapitre "REGLAGES SPECIAUX" en page 43.
10 Confirmez le réglage en appuyant sur »OK«.

- Le tableau »MISE A L'HEURE« apparaît ; contrôlez l'heure et la date.

11 Appuyez sur »i« pour mettre fin au réglage.

Préparatifs

Mettez le téléviseur en marche.

Sélectionnez la chaîne »AV« correspondant au magnétoscope. Introduisez une cassette vidéo enregistrée – avec la fenêtre vers le haut – dans le compartiment à cassettes jusqu'à ce qu'elle soit automatiquement mise en place.

- Affichage sur le magnétoscope : » 📌 « (= symbole cassette).

Remarque :

Si vous introduisez dans le magnétoscope une cassette dont la languette de sécurité a été retirée, la lecture démarre automatiquement.

Fonctions de base du mode lecture

1 Lancez la lecture en appuyant sur »▶«.

• Affichage sur le magnétoscope : »PLAY«, des informations apparaissent brièvement sur l'écran du téléviseur.
• Pendant quelques instants, »Auto« clignote sur l'affichage du magnétoscope ; pendant ce temps, la position de piste de la bande est automatiquement réglée.

2 Passez sur arrêt sur image fixe*/pause en appuyant sur »II«.

En appuyant plusieurs fois de suite vous pouvez passer progressivement d'une image fixe à l'autre.

3 Pour la recherche d'image fixe en avant/en arrière pendant la lecture, appuyez sur » ◀◀« ou sur »▶▶«.

Un actionnement répété permet de sélectionner différentes vitesses de lecture.

4 Pour terminer la lecture, appuyez sur la touche »■«.

5 Pour éjecter la cassette, appuyez sur la touche »■▲« du magnétoscope.

Remarque :

Votre magnétoscope se met automatiquement en mode ECO si :

• la fonction Arrêt sur image est active pendant plus de 5 minutes ;
• le magnétoscope est sur "STOP" pendant plus d'une minute.

Fonctions supplémentaires du mode lecture

Appel d'informations

1 Faites appel aux informations à l'aide de »OSD«.

• Affichage sur l'écran du téléviseur :
  le numéro de la chaîne ;
  la date et l'heure ;
  et après quelques instants de fonctionnement :
  »USED« la durée écoulée de la bande ;
  »REM« la durée restante ;
  »0:00:00« l'affichage de la bande en heures, minutes et secondes.
• Vous pouvez faire apparaître les informations successives sur l'afficheur du magnétoscope en appuyant sur »OK«.
• La touche »Clear« vous permet de remettre l'affichage de la bobine sur »0:00:00«.

2 Pour quitter l'affichage des informations, appuyez sur »OSD«.

Débobinage/rembobinage de la cassette

1 Mettez le magnétoscope sur Stop en appuyant sur »■«.
2 Pour rembobiner la bande, appuyez sur »◀◀«, pour la débobiner, appuyez sur »▶▶«.

Ralenti

1 Pendant l'arrêt sur image fixe (lecture/pause), appuyez de manière prolongée sur »II«.
2 Pour modifier la vitesse de ralenti, appuyez sur »◀« ou sur »▶«.
3 Pour reprendre la lecture, appuyez sur »▶«.

Passage progressif d'une image fixe à l'autre

1 Pendant l'arrêt sur image fixe (lecture/pause), appuyez de manière répétée sur »II«.
2 Pour reprendre la lecture, appuyez sur »▶«.

Amélioration de l'image en arrêt sur image/du ralenti

1 Pendant l'arrêt sur image/le ralenti (lecture/pause), réglez l'image selon votre impression subjective à l'aide des touches » P ▲ « du magnétoscope ou bien »+« ou »-« de la télécommande.

2 Reprenez la lecture en appuyant sur »▶«.

Remarque :

Peu après, le magnétoscope désactive automatiquement la fonction d'arrêt sur image fixe.

Remédier aux perturbations de l'image (raies)

1 Pendant la lecture, réglez l'image selon vos goûts en appuyant sur »+« ou »-«. – Ce réglage reste valable jusqu'à la fin de la cassette.

2 Un actionnement simultané de » ⊙ P ▲ « sur le magnéto-scope permet de commuter sur la position de piste "centrale".

Réglage de la netteté de l'image (ACC Plus)

Vous pouvez régler à votre goût la netteté de l'image.

1 Pendant la lecture, réglez l'image à l'aide des touches » ◀ « (image plus douce) ou » ➕ « (image plus nette).

2 Pour retourner à la position moyenne, appuyez sur »Clear« tant que le menu est affiché.

Lecture d'enregistrements NTSC

Lors de la lecture d'enregistrements NTSC (émissions correspondant à la norme américaine de télédiffusion), le magnétoscope commute automatiquement sur ce système.

Remarques :

En lecture NTSC, vous ne pouvez obtenir d'image fixe de bonne qualité.

Lecture en continu

Cette fonction permet la lecture de la bande du début de la bande jusqu'à la position »0:00:00« de la bande. Une fois arrivé sur cette position, le magnétoscope rembobine la cassette jusqu'au début de la bande, puis recommence la lecture.

Activation de la lecture en continu

Pour lancer la lecture, appuyez sur »▶« et faites s'afficher le compteur de la bande en appuyant sur » OSD«.
2 A l'emplacement souhaité de la bande, appuyez sur »Clear« pour mettre le compteur de la bande sur »0:00:00«.

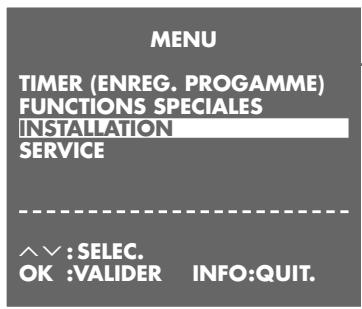

3 Appuyez sur »i« pour ouvrir le menu principal. - Le menu principal apparaît.

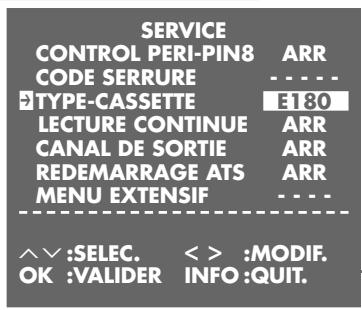

4 Sélectionnez la ligne » SERVICE« en appuyant sur »+« ou sur »-«, puis activez-la en appuyant sur »OK«. – Le menu » SERVICE« apparaît.
5 Sélectionnez la ligne » LECTURE CONTINUE« en appuyant sur » + « ou sur »-«.
6 Activez la fonction de lecture en continu en appuyant sur « ou sur » (affichage » MAR«) et confirmez cette activation avec » OK«.

- La bande est bobinée jusqu'au début et c'est là que commence la lecture. Pendant la lecture en continu, les touches de l'appareil et de la télécommande ne remplissent aucune fonction (sauf la touche »i«).

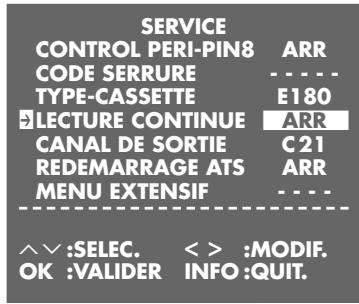

Désactivation de la lecture en continu

1 Ouvrez le menu » SERVICE« en appuyant sur »i«.
2 Pour désactiver la fonction de lecture en continu, veuillez appuyer sur » ◀ « ou sur » ◆ « (affichage » ARR«), puis confirmez la désactivation avec » OK «.

SERVICE CONTROL PERI-PIN8 ARR CODE SERRURE - - - - TYPE-CASSETTE E180 LECTURE CONTINUE ARR CANAL DE SORTIE C21 REDEMARRAGE ATS ARR MENU EXTENSIF - - - - ^^ :SELEC. < > :MODIF. OK :VALIDER INFO :QUIT.

Recherche ciblée

Ce système de recherche permet de rembobiner automatiquement la bande jusqu'à la position » 0:00:00«.

1 Démarrez la lecture en appuyant sur »►«.
2 Sélectionnez l'affichage de la bande avec » OSD«.
3 A l'emplacement souhaité sur la bande, appuyez sur »Clear« pour mettre l'affichage de bande sur »0:00:00«.
4 Pour rembobiner la bande jusqu'à l'emplacement marqué, appuyez sur »Index« pendant la lecture, puis sur »0«.
- La bande est rembobinée jusqu'à l'emplacement marqué, la lecture se poursuit.

Recherche d'enregistrements – avec le système de recherche par index vidéo (VISS)

Ce système de recherche vous permet de rechercher rapidement et avec précision le début de tout enregistrement que vous avez effectué. Il place les "Repères" nécessaires automatiquement sur la bande, au début de chaque enregistrement avec ce magnétoscope.

1 Appuyez sur »Index«.
2 Sélectionnez le "repère" de votre choix en appuyant sur » ◀◀ « ou sur »▶▶ «.

- Affichage : » INDEX SEARCH«, la bande est bobinée jusqu'à l'emplacement sélectionné et c'est là que commence la lecture ;

ou bien

appuyez une fois sur » ◀ ◀ « ou sur » ▶ ▶ «.

- Affichage : » INTRO-SCAN«.

La bande est bobinée jusqu'au "repère" suivant, le magnétoscope se met brièvement sur lecture, après quoi la bande est bobinée jusqu'au "repère" suivant.

Remarque :

Si vous souhaitez poursuivre la lecture en continu, appuyez sur »▶«.

Méthodes d'enregistrement :

1 Immédiatement, c-à-d. que vous sélectionnez le programme souhaité sur le magnétoscope et commencez immédiatement l'enregistrement.
2 En différé – en utilisant les numéros ShowView.
3 En différé – en entrant les données du programme de télévision souhaité – si vous ne connaissez pas le numéro ShowView.

Les possibilités d'enregistrement 2 et 3 vous permettent d'entrer des données d'enregistrement pour six émissions diffusées dans la durée d'une année ou d'enregistrer des émissions journalières ou hebdomadaires diffusées à des heures régulières.

Système de programmation vidéo (VPS/PDC)

Grâce au pilotage effectué par ce système, les enregistrements d'émissions programmés en différé sont toujours réussis.

De nombreuses chaînes de télévision émettent un signal supplémentaire (Signal VPS/PDC) qui repère le début et la durée de chaque émission télévisée. C'est pourquoi il est important, lors de la programmation du magnétoscope, d'entrer à la minute près l'heure de début et de fin de l'émission.

Si les émissions télévisées sont modifiées ou reportées, les listes de programmes le signalent en ajoutant des horaires VPS/PDC spéciaux qui doivent être entrés à la place des horaires de diffusion prévus.

Pour les chaînes de télévision qui n'émettent pas de signal VPS/PDC, l'enregistrement ne débute qu'à l'heure de mise en marche et ne s'achève qu'à l'heure d'arrêt. Que le signal VPS/PDC soit confirmé ou effacé lors de la programmation du magnétoscope n'a pas d'influence.

Si vous souhaitez programmer l'enregistrement de plusieurs émissions télévisées diffusées sur différentes chaînes au cours d'une même journée, vous devez décider quelle émission devra être enregistrée en entier pour le cas où un report d'émission aurait lieu.

Si vous utilisez un récepteur satellite à dispositif de rotation d'antenne et entrez les données d'enregistrement d'émissions diffusées par des chaînes de différentes positions de satellite, vous ne pouvez programmer le signal VPS que pour les chaînes d'une position de satellite, sans quoi le moteur du dispositif de rotation serait soumis à des contraintes excessives.

Enregistrement d'émissions de chaînes captées par l'antenne ou par le câble

Préparatifs

Mettez le téléviseur en marche.

Sélectionnez la chaîne »AV« correspondant au magnétoscope. Introduisez une cassette de longueur suffisante et à languette intacte (cassette non verrouillée) dans le compartiment à cas- settes jusqu'à ce qu'elle soit automatiquement mise en place.

- Affichage sur le magnétoscope : » 📞 << (symbole cassette).

^6 Pr 3

∞ rEc

PS E

51:0P

Utilisation

1 Avant l'enregistrement, sélectionnez la chaîne de télévision souhaitée avec »+« »-« ou »▼ P ▲ « ou encore »0 ... 9«.

2 Démarrez l'enregistrement grâce à une pression prolongée de la touche »●«.

3 Pour sélectionner pause d'enregistrement, appuyez sur »II«.

Remarque :

Pendant la pause d'enregistrement, il est possible de commuter sur une autre chaîne de télévision.

4 Pour terminer l'enregistrement, appuyez sur »■«.

5 Pour rembobiner la bande, appuyez sur »◀◀«, pour la débobinez, appuyez sur »▶▶«.

6 Pour éjecter la cassette, appuyez sur la touche »■ ▲« du magnétoscope.

Enregistrement de programmes de télévision à partir de récepteurs satellites

1 Sélectionnez la chaîne »AV« correspondant au magnétoscope.
2 Introduisez une cassette d'une longueur suffisante et avec une languette intacte dans le compartiment à cassette du magnétoscope.
3 Mettez le récepteur satellite en marche.
4 Sélectionnez sur le récepteur satellite la chaîne satellite de votre choix.

σ 82

5 Sélectionnez sur le magnétoscope la chaîne »AV« en appuyant sur »0« et en sélectionnant avec »-« le numéro de chaîne.
- Affichage : » R2«.
6 Démarrez l'enregistrement grâce à une pression prolongée de la touche »●«.
7 Pour terminer l'enregistrement, appuyez sur » ■ «.

Entrée de l'heure de fin d'enregistrement

16:00

1 Pendant l'enregistrement, entrez l'heure de fin d'enregistrement souhaitée, par étapes de 30 minutes, en appuyant sur »●« ;

16:30

OU

17:00

entrez l'heure de fin d'enregistrement avec »+« ou »-« par étapes d'1 minute.

• L'heure de la fin de l'enregistrement n'apparaît que sur l'écran du téléviseur.
• Sur le magnétoscope, l'icône »♪« du Timer est allumée ; le magnétoscope s'éteindra automatiquement dès que l'heure indiquée aura été atteinte.

Assemblage sans coupure des enregistrements (Assemble)

Cette fonction vous permet une lecture sans coupure ni zone parasite entre les enregistrements.

1 Recherchez, en lecture, l'image à la suite de laquelle le nouvel enregistrement doit être ajouté ; appuyez sur »II« à cet endroit de la bande.
2 Commutez le magnétoscope sur Pause d'enregistrement en appuyant sur »●«.
3 Entrez la chaîne télévisée souhaitée en appuyant sur »+« »-« ou »▼ P ▲ « ou encore »0 ... 9« et démarrez le nouvel enregistrement en appuyant sur »●«.

ENREGISTREMENT DIFFERE

... par saisie du numéro ShowView

L'heure et la date sur le magnétoscope doivent être correctes. Vous trouverez les numéros ShowView des émissions télévisées dans votre revue de programmes télévisés.

Si toutes les places TIMER sont attribuées, vous devez effacer une place TIMER, voir chapitre "Suppression de données d'enregistrement", page 34.

Préparatifs

Mettez le téléviseur en marche et sélectionnez sur le téléviseur la chaîne »AV« correspondant au magnétoscope.

Introduisez une cassette de longueur suffisante et à languette intacte (cassette non verrouillée) dans le compartiment à cas- settes jusqu'à ce qu'elle soit automatiquement mise en place.

Si le magnétoscope est prêt à l'enregistrement, appuyez de manière prolongée sur »Timer on«.

Exemple

1 Commencez le réglage en appuyant sur »Timer/SV«. - Le menu »SHOWVIEW« apparaît.
2 Entrez le numéro ShowView de l'émission souhaitée en appuyant sur »0 ... 9«.

Remarques :

Si l'entrée effectuée est erronée, vous pouvez effacer le numéro ShowView chiffre par chiffre en appuyant sur » ◀«.

Si l'émission doit être enregistrée à la même heure "quotidiennement" ou "hebdomadairement", sélectionnez avec »-« la ligne »MODE« et sélectionnez avec »◀« ou »▶« la fonction souhaitée (UNIQUE HEBDO QUOT.). La fonction "quotidiennement" n'est pas disponible pour les enregistrements le samedi ou le dimanche.

3 Confirmez le numéro ShowView en appuyant sur »OK«. – Les données d'enregistrement actuelles apparaissent dans le menu.

Remarque :

Lors de la première programmation d'une chaîne de télévision, l'affichage » PR« est marqué dans le menu.

Le magnétoscope doit tout d'abord "assimiler" les numéros de chaînes sur lesquels sont enregistrées les différentes chaînes de télévision. Entrez le numéro à deux chiffres de la chaîne télévisée (p. ex. »03«) au moyen de »0 ... 9«.

Lors de programmations d'enregistrements en différé de cette chaîne, il ne sera plus nécessaire de sélectionner la chaîne.

NUM.SHOWVIEW: - MODE: UNIQUE 0-9 :ENTREE INFO:QUIT.

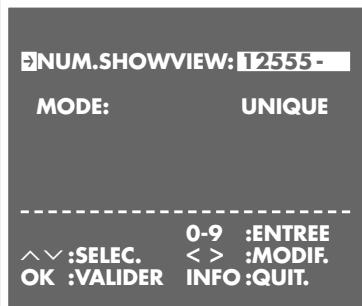

NUM.SHOWVIEW: 12555 - MODE: UNIQUE 0-9 :ENTREE ^∨ :SELEC. < > :MODIF. OK :VALIDER INFO :QUIT.

NUM.SHOWVIEW: 12555 MODE: DATE PR DEBUT UNIQUE FIN 01/05 12:00 12:30 * PR : ---- < > :SELEC. 0-9 :ENTREE ^∨ :MODIF. INFO :QUIT.

NUM.SHOWVIEW: 12555

MODE: UNIQUE

DATE PR DEBUT FIN

01/05 AVI 12:00 12:30 *

PR :

< > :SELEC.

OK :VALIDER

0-9 :ENTREE

^^ :MODIF.

INFO :QUIT.

NUM.SHOWVIEW: 12555

MODE: UNIQUE

DATE PR DEBUT FIN

01/05 03 12:00 12:30 *

VPS/PDC *: MAR -: ARR

4 Si, à la place de la chaîne télévisée, vous souhaitez enregistrer le signal audio/vidéo d'un appareil externe, vous devez sélectionner le numéro de chaîne »AV 1« ou »AV 2« à l'aide des touches »+« ou »-«.

Indication pour l'enregistrement de chaînes captées par récepteur satellite :

Lorsque vous programmez l'enregistrement d'une chaîne captée par un récepteur satellite raccordé, sélectionnez à l'aide de »+« ou »-« le numéro de chaîne »AV 2« et sélectionnez sur le récepteur satellite la chaîne télé de votre choix. Le récepteur satellite doit rester allumé jusqu'à l'heure de l'enregistrement programmé et pour toute la durée de l'enregistrement.

(Ceci n'est nécessaire ni avec le module VCR-SAT Grundig, ni avec la plupart des récepteurs satellite Grundig à liaison de commande SAT.)

5 Pour désactiver la commande VPS/PDC (si vous le souhaitez), sélectionnez avec »+« l'affichage »*« et désactivez le VPS en appuyant sur »+« ou »-«.

- L'affichage »** signifie Enregistrement avec VPS.

6 Mémorisez les données d'enregistrement en appuyant sur »OK«.

- Le menu »SHOWVIEW« apparaît à nouveau sur l'écran.

7 Si vous voulez programmer d'autres enregistrements, répétez les instructions décrites à partir du point 2 ou quittez sinon le réglage en appuyant sur »i«.

8 Commutez le magnétoscope avec »Timer on« sur le mode Prêt à l'enregistrement.

- L'heure apparaît sur le magnétoscope et l'icône » ◎ « du TIMER s'allume ; le magnétoscope est maintenant prêt à l'enregistrement.

Remarque :

Vous pouvez mettre prématurément fin à l'enregistrement TIMER en appuyant d'une pression prolongée sur la touche »Timer on« de la télécommande ou sur la touche »■ ▲« du magnétoscope.

... par saisie des données correspondant à l'émission à enregistrer

Utilisez ce mode d'enregistrement lorsque les numéros ShowView des chaînes de télévision ne sont pas à votre disposition.

Remarques :

L'heure et la date sur le magnétoscope doivent être correctes. Si toutes les places TIMER sont attribuées, vous devez effacer une place TIMER, voir chapitre "Suppression de données d'enregistrement", page 34.

Vous pouvez à tout moment interrompre l'opération en appuyant sur la touche »i«

Préparatifs

Mettez le téléviseur en marche.

Sélectionnez la chaîne »AV« correspondant au magnétoscope. Introduisez une cassette de longueur suffisante et à languette intacte (cassette non verrouillée) dans le compartiment à cassettes jusqu'à ce qu'elle soit automatiquement mise en place.

Si le magnétoscope est prêt à l'enregistrement, appuyez de manière prolongée sur »Timer on«.

Exemple

Remarque :

Les données concernant la date, le numéro de chaîne, l'heure de début et de fin d'enregistrement peuvent également être entrées avec »+« ou »-«, et vous pouvez passer à la prochaine entrée en appuyant sur »▶«.

Dans l'exemple, l'entrée est décrite avec les touches numériques »0 ... 9«.

MENU TIMER (ENREG. PROGRAMME) FUNCTIONS SPECIALES INSTALLATION SERVICE ^^ :SELEC. OK :VALIDER INFO :QUIT.

DATE PR DEBUT FIN -- / -- -- -- : -- -- : -- * -- / -- -- -- : -- -- : -- : - -- / -- -- -- : -- : -- : -- : - -- / -- -- -- : -- : -- : -- : - -- / -- -- -- : -- : -- : -- : - -- / -- -- -- : -- : -- : -- : - OK :VALIDER INFO:QUIT.

1 Commencez le réglage en appuyant sur »i«. - Le menu principal apparaît.
2 Activez la ligne »TIMER (ENREG.PROGRAMME)« en appuyant sur »OK«. - Le menu »TIMER« apparaît.
3 Commencez la saisie des données en appuyant sur »OK«. - La date du jour s'affiche.
4 Confirmez la date (DATE) en appuyant sur »▶« ou bien entrez les quatre chiffres de la date souhaitée avec »0...9«.

5 Si l'émission doit être enregistrée à la même heure "quotidiennement" ou "hebdomadairement", sélectionnez avec »+« ou »-« l'affichage »Q« (quotidiennement) ou »H« (hebdomadairement). L'affichage »-« signifie que l'enregistrement est effectué une seule fois.

Confirmez l'entrée en appuyant sur » ➕ «.

Remarque :

La fonction "quotidiennement" n'est pas disponible pour les enregistrements le samedi ou le dimanche.

6 Entrez le numéro à deux chiffres de la chaîne de télévision (PR) en appuyant sur »0 ... 9«.

Remarque :

Si, à la place de la chaîne télévisée, vous souhaitez enregistrer le signal audio/vidéo d'un appareil externe, vous devez sélectionner le numéro de chaîne »AV 1« ou »AV 2« à l'aide des touches »+« ou »-«.

Indication pour l'enregistrement de chaînes captées par récepteur satellite :

Lorsque vous programmez l'enregistrement d'une chaîne captée par un récepteur satellite raccordé, sélectionnez à l'aide de »+« ou »-« le numéro de chaîne »AV 2« et sélectionnez sur le récepteur satellite la chaîne télé de votre choix. Le récepteur satellite doit rester allumé jusqu'à l'heure de l'enregistrement programmé et pour toute la durée de l'enregistrement.

(Ceci n'est nécessaire ni avec le module VCR-SAT Grundig, ni avec la plupart des récepteurs satellite Grundig à liaison de commande SAT.)

7 Entrez les quatre chiffres de la date de début d'enregistrement (DEBUT) avec »0 ... 9«.

8 Entrez les quatre chiffres de la date de fin d'enregistrement (FIN) avec »0 ... 9«.

9 Pour désactiver la commande VPS/PDC (si vous le souhaitez), sélectionnez avec »▶« l'affichage »*« et désactivez le VPS en appuyant sur »+« ou »-«.

- L'affichage » *« signifie Enregistrement avec VPS.

10 Mémorisez les données d'enregistrement en appuyant sur »OK«.

- Le menu » TIMER (ENREG.PROGRAMME)« apparaît à nouveau sur l'écran.

11 Pour effectuer de nouveaux enregistrements, suivez à nouveau les instructions décrites à partir du point 3, ou quittez la fonction en appuyant sur »i«.

DATE 01/02- PR DEBUT FIN 02 19:30 20:15 * -- / - - -- -- : -- -- : -- * * -- / - - -- -- : -- -- : -- . . -- / - - -- -- : -- -- : -- . . -- / - - -- -- : -- -- : -- . . -- / - - -- -- : -- -- : -- . . ^^ :SELEC. OK :VALIDER INFO :QUIT.

12 Commutez le magnétoscope avec » Timer on« sur le mode Prêt à l'enregistrement.

- L'heure apparaît sur le magnétoscope et l'icône » ^① « du TIMER s'allume ; le magnétoscope est maintenant prêt à l'enregistrement.

Remarque :

Vous pouvez mettre prématurément fin à l'enregistrement TIMER en appuyant d'une pression prolongée sur la touche »Timer on« de la télécommande ou sur la touche »■ ▲« du magnétoscope.

Contrôle, modification ou suppression des données d'enregistrement

Préparatifs

Mettez le téléviseur en marche.

Sélectionnez la chaîne »AV« correspondant au magnétoscope.

Appelez le menu TIMER

1 Lorsque le mode Prêt à l'enregistrement est activé, appuyez de manière prolongée sur »Timer on«.
2 Mettez le magnétoscope en marche en appuyant sur »1...0«.
3 Appuyez sur »i« pour que le menu principal s'affiche.

Remarque :

Sélectionnez la fonction souhaitée dans le menu »TIMER (ENREG.PROGRAMME)« et veuillez consulter les chapitres suivants à partir du point 1 pour obtenir des informations sur la suite des opérations.

Contrôle des données d'enregistrement

1 Sélectionnez la ligne » TIMER (ENREG.PROGRAMME)« en appuyant sur » OK «.
- Le menu »TIMER« apparaît, contrôlez les données d'enregistrement.
2 Pour désactiver le menu » TIMER (ENREG.PROGRAMME)«, appuyez sur »i«.
3 Commutez le magnétoscope avec »Timer on« en mode Prêt à l'enregistrement.
- L'heure apparaît sur le magnétoscope et l'icône » ◎ « du TIMER s'allume ; le magnétoscope est maintenant prêt à l'enregistrement.

MENU TIMER (ENREG. PROGRAMME) FUNCTIONS SPECIALES INSTALLATION SERVICE ^∨:SELEC. OK :VALIDER INFO :QUIT.

DATE 01/02- PR DEBUT FIN 02 19:30 20:15 * -- / - - -- -- : - -- : - * * -- / - - -- -- : - -- : - - -- / - - -- -- : - -- : - - -- / - - -- -- : - -- : - - -- / - - -- -- : - -- : - - -- / - - -- -- : - -- : - - ^ ∨ :SELEC. OK :VALIDER INFO :QUIT.

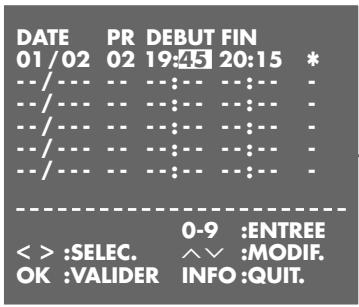

DATE PR DEBUT FIN 01/02 02 19:45 20:15 * --/--- -- -:-:- -:-:- - --/--- -- -:-:- -:-:- - --/--- -- -:-:- -:-:- - --/--- -- -:-:- -:-:- - --/--- -- -:-:- -:-:- - ---- ---- ---- ---- - 0-9 :ENTREE < > :SELEC. ^✓ :MODIF. OK :VALIDER INFO :QUIT.

Modification des données d'enregistrement

1 Sélectionnez la ligne » TIMER (ENREG.PROGRAMME)« en appuyant sur » OK «.
- Le menu »TIMER« apparaît.
2 Sélectionnez la place TIMER concernée en appuyant sur »+« ou »-«, puis activez-la en appuyant sur »OK«. - La place TIMER sélectionnée est déplacée sur la dernière ligne du menu.
3 Sélectionnez les données d'enregistrement concernées en appuyant sur »◀« ou sur »▶« et modifiez-les avec »+« ou »-« ou encore avec »0 ... 9«.
4 Mémorisez les données d'enregistrement en appuyant sur »OK«.
5 Pour désactiver le menu » TIMER (ENREG.PROGRAMME)«, appuxez sur »i«.
6 Commutez le magnétoscope avec »Timer on« sur le mode Prêt à l'enregistrement.
- L'heure apparaît sur le magnétoscope et l'affichage TIMER » ⏻ « s'allume, le magnétoscope est maintenant prêt à l'enregistrement.

Suppression de données d'enregistrement

1 Sélectionnez la ligne » TIMER (ENREG.PROGRAMME)« en appuyant sur » OK «.
- Le menu »TIMER« apparaît.
2 Sélectionnez la place TIMER concernée en appuyant sur »+« ou »-« puis effacez-la en appuyant sur »Clear«.
3 Pour désactiver le menu » TIMER (ENREG.PROGRAMME)«, appuyez sur »i«.
4 Si plusieurs places TIMER sont programmées, commutez le magnétoscope avec »Timer on« sur le mode de fonctionnement Prêt à l'enregistrement.
- L'heure apparaît sur le magnétoscope et l'icône » ^① « du TIMER s'allume ; le magnétoscope est maintenant prêt à l'enregistrement.

Interruption du mode Prêt à l'enregistrement du magnétoscope

Vous avez programmé des places TIMER et désirez utiliser le magnétoscope alors qu'il se trouve en mode Prêt à l'enregistrement.

1 Appuyez de manière prolongée sur »Timer on«. - L'affichage TIMER » clignote.
2 Mettez le magnétoscope en marche en appuyant sur »1 ... 0«.
3 Exécutez la fonction souhaitée.

Remarque :

Cinq minutes avant le début de l'enregistrement TIMER, l'indication »L'ENREGISTREMENT VA DEMARRER!« apparaît sur l'écran.

Vous pouvez faire disparaître les informations affichées en appuyant sur »i«.

Réactivation du mode Prêt à l'enregistrement du magnétoscope

1 Introduisez une cassette d'une durée suffisante et avec languette de sécurité intacte dans le compartiment cassette, puis appuyez sur »Timer on«.

- L'heure apparaît sur le magnétoscope et l'icône » ◎ « du TIMER s'allume ; le magnétoscope est maintenant prêt à l'enregistrement.

... commandé par récepteur satellite

Si un récepteur satellite disposant d'une minuterie est raccordé à la prise »AV2 (DEC./EXT.)« du magnétoscope, ce récepteur satellite peut commander l'enregistrement du magnétoscope.

1 Introduisez une cassette d'une durée suffisante et avec une languette intacte dans le compartiment cassette du magnétoscope.
2 Programmez le TIMER sur le récepteur satellite, puis mettez le récepteur satellite en veille (sur stand-by).
3 Appuyez sur »0« et sélectionnez avec »-« le numéro de chaîne »R2«.
4 Eteignez le magnétoscope en appuyant sur »◀«.
5 Préparez le mode Prêt à l'enregistrement grâce à une pression prolongée de la touche »II«.
- Affichage sur le magnétoscope : »RSr« et l'heure actuelle.
- Le magnétoscope est en mode Prêt à l'enregistrement. L'enregistrement est commandé par le récepteur satellite.
6 Pour mettre fin à cette fonction, appuyez sur »II«.

Remarque :

Il n'est pas possible de sélectionner ce mode d'enregistrement si des enregistrements ont été programmés dans le menu »TIMER«.

∞ 82

AS r

... d'un deuxième magnétoscope ou d'un lecteur de DVD

Raccordement et préparatifs

VCR 2 avec lecteur de DVD VCR 1

Raccordement d'un deuxième magnéto-scope ou d'un lecteur de DVD

Reliez la prise »AV2 (DEC./EXT.)« de ce magnétoscope et la prise correspondante de l'autre magnétoscope ou du lecteur de DVD avec un câble EURO-AV disponible dans le commerce.

Ajustage de la prise EURO-AV2 du magnétoscope

1 Appuyez sur»i« pour appeler le menu principal. - Le menu principal apparaît.
2 Sélectionnez la ligne »FUNCTIONS SPECIALES« avec »+« ou »-« et activez avec »OK«. - Le menu »FUNCTIONS SPECIALES« apparaît.
3 Sélectionnez la ligne » ENTREE AV2« en appuyant sur »+« ou sur »-«.
4 Sélectionnez le réglage » AV2-IN« avec » ◀ « ou » ◆ « et confirmez-le avec » OK «.

MODE OSD

NUM. VCR

LECTURE NTSC

VEILLE ECO

ENTREE AV2

COULEUR

ARR

1

PAL TV

ARR

AV2-IN

AUTO

^^:SELEC.

OK :VALIDER

<>

INFO:QUIT.

Enregistrement à partir d'appareils externes

Préparatifs

Mettez le téléviseur en marche.

Sélectionnez la chaîne »AV« correspondant au magnétoscope. Introduisez le DVD ou la cassette qui doit être copié(e) dans le lecteur de DVD ou dans le magnétoscope de lecture ou dans le caméscope.

Introduisez une cassette d'une durée suffisante et avec une languette intacte dans le compartiment à cassette du magnétoscope d'enregistrement.

Enregistrement

1 Sélectionnez sur le magnétoscope d'enregistrement le numéro de chaîne pour le deuxième magnétoscope ou le lecteur de DVD en appuyant sur »0« et sélectionnez avec »-« le numéro de chaîne »R2«.
2 Démarrez l'enregistrement sur le magnétoscope d'enregistrement en appuyant de manière prolongée sur »•«, et démarrez simultanément la lecture sur l'appareil de lecture.
3 Pour terminer l'enregistrement, appuyez sur »■«.

UTILISATION AVEC UN DECODEUR

Utilisation avec un décodeur pour les chaînes captées par l'antenne ou par le câble

Pour recevoir en clair les émissions cryptées de certaines chaînes privées captées par votre magnétoscope, vous avez besoin d'un décodeur.

Vous pouvez faire l'achat d'un décodeur dans un magasin spécialisé.

décodeur P4Y-TV 1 VCR

Raccordement

1 Reliez la prise »AV2 (DEC./EXT.)« du magnétoscope à la prise correspondante du décodeur avec un câble EURO-AV.

Programmation de numéro de chaîne pour le décodeur

1 Appuyez sur »i« pour appeler le menu principal.
2 Sélectionnez la ligne » FUNCTIONS SPECIALES« avec » + « ou » - « et activez-la avec » OK «.
3 Sélectionnez la ligne » ENTREE AV2« avec »+« ou »-« et sélectionnez avec » ▶ « le réglage » DECODE.«.
4 Mémorisez le réglage avec » OK «.
5 Appuyez sur »i« pour appeler le menu principal.

MODE OSD

NUM. VCR

LECTURE NTSC

VEILLE ECO

ENTREE AV2

COULEUR

ARR

1

PAL TV

ARR

DECODE.

AUTO

^^:SELEC.

OK :VALIDER

<>

:MODIF.

INFO:QUIT.

PROGRAMME	ARD	01
CANAL		C 06
TYPE CANAL		C/S/E
ACCORD FIN		< >
SAUT		ARR
COULEUR		AUTO
DECODEUR		ARR
	0-9	:ENTREE
^∨ :SELEC.	< >	:MODIF.
OK :VALIDER	INFO :QUIT.

PROGRAMME	ARD 01
CANAL	C 06
TYPE CANAL	C/S/E
ACCORD FIN	< >
SAUT	ARR
COULEUR	AUTO
DECODEUR	MAR

6 Sélectionnez la ligne »INSTALLATION« avec »+« ou »-« et activez-la avec »OK«.
7 Sélectionnez la ligne »RÉGLAGE DE ÉMETTEURS« en appuyant sur »OK«.
8 Sélectionnez la ligne »RÉGLAGE DES CANAUX« en appuyant sur »OK«.
- Le menu »RÉGLAGE DES CANAUX« apparaît sur l'écran, la ligne »PROGRAMME« est marquée.
9 Sélectionnez avec »◀« ou »▶« le numéro de la chaîne de télévision nécessitant l'utilisation d'un décodeur.
10 Sélectionnez la ligne »DECODEUR« avec »+« ou »-« et sélectionnez avec »◀« le réglage »MAR«.
11 Mémorisez le réglage pour ce numéro de chaîne avec »OK«.
12 Terminez les réglages avec »i«.

Enregistrement d'un programme PAY-TV

Préparatifs

Sélectionnez la chaîne »AV« correspondant au magnétoscope. Introduisez une cassette d'une longueur suffisante et avec une languette intacte dans le compartiment à cassette du magnétoscope.

Enregistrement

Pour sélectionner le numéro de chaîne de la chaîne PAY-TV, appuyez avant l'enregistrement sur »+« ou sur »-« ou bien sur »▼ P ▲ « ou sur »0 ... 9«.
2 Démarrez l'enregistrement grâce à une pression prolongée de la touche »●«.
- Le magnétoscope enregistre les émissions de la chaîne PAY-TV.

Utilisation avec un décodeur pour les chaînes captées par le module VCR-SAT

Pour recevoir en clair les émissions cryptées de certaines chaînes privées captées par votre magnétoscope, vous avez besoin d'un décodeur. Le décodeur ne peut être utilisé que pour les chaînes captées par le module VCR-SAT.

Vous pouvez faire l'achat d'un décodeur dans un magasin spécialisé.

Raccordement

1 Branchez le décodeur PAY-TV à la prise décodeur du module VCR-SAT à l'aide d'un câble EURO-AV.

Programmation d'un numéro de chaîne pour le décodeur

1 Appuyez sur »i« pour que le menu principal s'affiche.
2 Sélectionnez la ligne »FUNCTIONS SPECIALES« en appuyant sur »+« ou sur »-« et activez-la avec »OK«.
3 Sélectionnez la ligne » ENTREE AV2« avec »+« ou »-« et sélectionnez avec » ▶ « le réglage » DECODE.«.
4 Mémorisez le réglage avec » OK «.

MODE OSD ARR NUM. VCR 1 LECTURE NTSC PAL TV VEILLE ECO ARR ENTREE AV2 DECODE. COULEUR AUTO ^∨ :SELEC. < > :MODIF. OK :VALIDER INFO:QUIT.

PROGRAMME PREM 30 CANAL SAT01 TYPE CANAL SAT MODULE-SAT MENU SAUT ARR - : 0-9 : ENTREE ^V :SELEC. < > :MODIF. OK :VALIDER INFO :QUIT.

5 Appuyez sur »i« pour que le menu principal s'affiche.
6 Sélectionnez la ligne »INSTALLATION« en appuyant sur »+« ou sur »-« et activez-la avec »OK«.
7 Activez la ligne »RÉGLAGE DE ÉMETTEURS« en appuyant sur »OK«.
8 Sélectionnez la ligne »RÉGLAGE DES CANAUX« en appuyant sur »OK«.
9 Sélectionnez la ligne »PROGRAMME« en appuyant sur »+« ou sur »-«, puis sélectionnez avec »◀« ou avec »▶« le numéro de chaîne souhaité dont les émissions captées par satellite nécessitent l'usage du décodeur.
10 Sélectionnez la ligne » TYPE CANAL« en appuyant sur » + « ou sur »-«, puis activez avec » ◀« ou avec » ⊕« la rubrique » MENU«.
11 Sélectionnez la ligne » DECODEUR« en appuyant sur » + « ou sur »-«, puis sélectionnez » MARCH BB LIN« ou » MARCH BB PAL« ou » MARCH FBAS« à l'aide de la touche » ◀« ou » ▶«. – Le réglage varie selon le décodeur utilisé.
12 Mémorisez le réglage pour ce numéro de chaîne en appuyant sur »OK«.
13 Appuyez sur »i« pour mettre fin au réglage.

Enregistrement d'émissions de chaîne payante (PAY-TV)

Préparatifs

Sélectionnez sur le téléviseur la chaîne »AV« correspondant au magnétoscope.

Introduisez une cassette d'une longueur suffisante et à languette intacte dans le compartiment cassette du magnétoscope.

Enregistrement

1 Avant l'enregistrement, sélectionnez le numéro de chaîne de la chaîne PAY-TV en appuyant sur »+« ou sur »-« ou bien sur »▼ P ▲ « ou sur »0...9«.
2 Lancez l'enregistrement grâce à une pression prolongée de la touche »●«. - Le magnétoscope enregistre alors les émissions de la chaîne payante PAY-TV.

Tri ou suppression des chaînes de télévision et modification du nom des chaînes

Préparatifs

Mettez le téléviseur en marche.

Sélectionnez la chaîne »AV« correspondant au magnétoscope.

Appel du menu principal

1 Appuyez sur »i« pour appeler le menu principal. - Le menu principal apparaît.
2 Sélectionnez la ligne »INSTALLATION« avec »+« ou »-« et activez-la avec »OK«. – Le menu »INSTALLATION« apparaît.
3 Sélectionnez la ligne »TRI DES PROGRAMMES« avec »+« ou »-« et activez-la avec »OK«. – Le menu »TRI DES PROGRAMMES« apparaît.

Remarques :

Sélectionnez la fonction souhaitée dans le menu »TRI DES PROGRAMMES« et consultez les chapitres suivants à partir du point 1 pour obtenir des informations sur la suite des opérations.

La chaîne de télévision utilisée apparaît à l'arrière plan du menu. Si, de ce fait, le texte du menu n'est pas lisible, appuyez sur » Dub«, le menu apparaît alors sur fond bleu.

Tri des chaînes de télévision

1 Sélectionnez la ligne »TRI MANUEL« en appuyant sur »OK«. - Le menu »TRI MANUEL« apparaît.
2 Sélectionnez le programme télévisé que vous souhaitez échanger en appuyant sur »+ - ◁ ▶ « et marquez-le en appuyant sur »OK«.
3 Sélectionnez le numéro de chaîne avec lequel la chaîne de télévision marquée doit être échangée en appuyant sur » + - ◀◀◀« et confirmez votre sélection avec » OK «.
4 Terminez le réglage en appuyant sur »i«.

TRI DES PROGRAMMES

TRI MANUEL

EFFACEMENT

ENTRER UN NOM

^^:SELEC.

OK :VALIDER

INFO:QUIT.

TRI DES PROGRAMMES

TRI MANUEL

EFFACEMENT

ENTRER UN NOM

^^:SELEC.

OK :VALIDER

INFO:QUIT.

TRI DES PROGRAMMES

TRI MANUEL

EFFACEMENT

ENTRER UN NOM

^^:SELEC.

OK :VALIDER

INFO:QUIT.

SERVICE

CONTROL PERI-PIN8

CODE SERRURE

TYPE-CASSETTE

LECTURE CONTINUE

CANAL DE SORTIE

REDEMARRAGE ATS

MENU EXTENSIF

^^:SELEC.

OK :VALIDER

< >

INFO:QUIT.

ARR

E180

ARR

C21

START

...

Suppression de chaînes de télévision de la liste de chaînes

1 Sélectionnez la ligne »EFFACEMENT« avec »+« ou »-« et activez-la avec »OK«.
- Le menu »EFFACEMENT« apparaît.
2 Sélectionnez la chaîne de télévision qui doit être supprimée en appuyant sur » + - ◀ ➕ « et marquez-la en appuyant sur » OK«.
3 Supprimez la chaîne de télévision avec »Clear«.
4 Terminez le réglage en appuyant sur »i«.

Entrée du nom des chaînes de télévision

1 Sélectionnez la ligne »ENTRER UN NOM« en appuyant sur »+« ou »-« et activez-la en appuyant sur »OK«.
- Le menu »ENTRER UN NOM« apparaît.
2 Sélectionnez la chaîne pour laquelle un nom doit être entré en appuyant sur »+ - ◀ ➕ « et activez-la en appuyant sur »OK«.
3 Entrez les caractères en appuyant sur »+« ou »-«, sélectionnez l'emplacement du caractère suivant en appuyant sur »-« ou »▶« et répétez la procédure pour entrer les caractères restants (max. 5 caractères).
4 Mémorisez le réglage avec » OK «.
5 Terminez le réglage en appuyant sur »i«.

Reréglage des chaînes de télévision

Vous pouvez procéder à une nouvelle recherche ATS, ce qui peut s'avérer utile en cas de déménagement. Attention : cette fonction efface toutes les chaînes mémorisées.

1 Appuyez sur »i« pour que le menu principal s'affiche.
2 Sélectionnez la ligne » SERVICE« en appuyant sur »+« ou sur »-« et activez-la avec »OK«.
3 Sélectionnez la ligne » REDEMARRAGE ATS« en appuyant sur »+« ou sur »-«.
4 Sélectionnez la rubrique » START« en appuyant sur » ◀« ou sur » ◀« et confirmez cette sélection avec » OK «.
- Le reste de la marche à suivre correspond aux opérations décrites au chapitre "Réglage automatique" à partir du point 2, page 19.

"Saut" de chaînes de télévision

Vous activez cette fonction avec »+« ou »-« lorsque, en passant d'un numéro de chaîne à l'autre, vous souhaitez sauter un ou plusieurs numéros de chaîne.

Les numéros de chaînes peuvent également être sélectionnés à l'aide de » 0 ... 9 «.

Préparatifs

Mettez le téléviseur en marche.

Sélectionnez la chaîne »AV« correspondant au magnétoscope.

Programmation

MENU TIMER (ENREG. PROGAMME) FUNCTIONS SPECIALES INSTALLATION SERVICE ^√ : SELEC. OK : VALIDER INFO:QUIT.

PROGRAMME ARD 01 CANAL C06 TYPE CANAL C/S/E ACCORD FIN < > SAUT ARR COULEUR AUTO DECODEUR ARR 0-9 :ENTREE ^∨ :SELEC. < > :MODIF. OK :VALIDER INFO :QUIT.

PROGRAMME ARD 01 CANAL C06 TYPE CANAL C/S/E ACCORD FIN ⟨⟩ SAUT MAR COULEUR AUTO DECODEUR ARR ^^ :SELEC. ⟨⟩ :MODIF. OK :VALIDER INFO:QUIT.

1 Appuyez sur »i« pour que le menu principal s'affiche.
2 Sélectionnez la ligne »INSTALLATION« avec »+« ou »-« et activez-la avec »OK«.
3 Sélectionnez la ligne »RÉGLAGE DE ÉMETTEURS« en appuyant sur »OK«.
4 Sélectionnez la ligne »RÉGLAGE DES CANAUX« en appuyant sur »OK«.
- Le menu pour le réglage des chaînes apparaît sur l'écran, la ligne »PROGRAMME« est marquée.
5 Sélectionnez avec » ◀ « ou » ➕ « ou bien avec » 0 ... 9 « le numéro de chaîne qui doit être "sauté".
6 Sélectionnez la ligne »SAUT« en appuyant sur »+« ou sur »-«.
7 Sélectionnez »MAR« en appuyant sur » ◀ «.
8 Mémorisez le réglage pour ce numéro de chaîne en appuyant sur »OK«.
9 Terminez le réglage avec »i«.

Remarque :

Pour pouvoir à nouveau sélectionner les numéros de chaîne, répétez le réglage et sélectionnez »ARR« dans le point 7 en appuyant sur »▶«.

Réglage de nouvelle chaînes captées par l'antenne ou par le câble

Préparatifs

Mettez le téléviseur en marche.

Sélectionnez le numéro de chaîne »AV« pour le magnétoscope.

PROGRAMME SKY 20 CANAL C46 TYPE CANAL C/S/E ACCORD FIN < > SAUT ARR COULEUR AUTO DECODEUR ARR 0-9 :ENTREE ^∨ :SELEC. < > :MODIF. OK :VALIDER INFO :QUIT.

Programmation

1 Appuyez sur »i« pour que le menu principal s'affiche.
2 Sélectionnez la ligne »INSTALLATION« avec »+« ou »-« et activez-la avec »OK«.
3 Activez la ligne »RÉGLAGE DE ÉMETTEURS« en appuyant sur »OK«.
4 Sélectionnez la ligne »RÉGLAGE DES CANAUX« en appuyant sur »OK«.
- La ligne »PROGRAMME« est marquée.

Remarque :

Si la chaîne de télévision actuelle n'est pas compatible avec le réglage, appuyez sur »Dub«, le menu apparaît alors sur fond bleu.

PROGRAMME CANAL TYPE CANAL ACCORD FIN SAUT COULEUR DECODEUR 0-9 :ENTREE < > :MODIF. OK :VALIDER INFO :QUIT. 21 C00 C/S/E < > ARR AUTO ARR

5 Sélectionnez le numéro de chaîne sur lequel la nouvelle chaîne de télévision doit être mémorisée en appuyant sur » ◀ « ou » ➕ « ou encore » 0 ... 9 «.

6 Sélectionnez la ligne » COULEUR« en appuyant sur »+« ou »-«, puis sélectionnez le système de télévision désiré (»PAL«, »MESECAM« ou »AUTO«) avec »◀« ou »▶«.

7 Sélectionnez la ligne »CANAL« en appuyant sur »+« ou sur »-«.

Passage des canaux normaux (affichage : »C«) sur canaux spéciaux/canaux hyperbande (affichage : »S«) ou canaux particuliers (affichage : »E«) et inversement en appuyant sur »Monitor«.

PROGRAMME CANAL TYPE CANAL ACCORD FIN SAUT COULEUR DECODEUR MON.:C/S/E 0-9 :ENTREE ^∨:SELEC. < > :MODIF. OK :VALIDER INFO :QUIT.

8 Entrez le numéro à deux chiffres de la chaîne de télévision en appuyant sur »0 ... 9 « ; ou bien

démarrez la recherche en appuyant sur » ◀ « ou » ⊕ «.

9 Vous pouvez, si nécessaire, affiner le réglage de la chaîne en appuyant sur »+« ou sur »-« pour sélectionner la ligne »ACCORD FIN« ; effectuez ensuite la modification en appuyant sur »◀« ou »▶«.

10 Sélectionnez la ligne »SAUT« avec »+« ou »-«, puis appuyez sur »▶« pour sélectionner »ARR«.

2CPROGRAMME CANAL TYPE CANAL ACCORD FIN SAUT COULEUR DECODEUR 0-9 :ENTREE < > :MODIF. OK :VALIDER INFO :QUIT.

11 Mémorisez le réglage pour ce numéro de chaîne en appuyant sur »OK«.

- Le curseur passe à la ligne »PROGRAMME«, le numéro de chaîne suivant est affiché.

Remarque :

Pour régler d'autres chaînes de télévision, répétez les points 5 à 11.

12 Appuyez sur »i« pour mettre fin au réglage.

Activation/désactivation de la chaîne du magnétoscope

Si l'offre de chaînes de télévision captées par votre magnétoscope en mode UHF entre le canal 21 et le canal 69 est importante, il peut y avoir des perturbations d'image lors du fonctionnement du magnétoscope.

Si la chaîne du magnétoscope est désactivée, le magnétoscope et le téléviseur doivent être reliés à l'aide d'un câble EURO-AV (voir chapitre "Raccordement et préparatifs" page 12, 13 ou 15).

Désactivation de la chaîne du magnétoscope

1 Appuyez sur »i« pour que le menu principal s'affiche.
2 Sélectionnez la ligne » SERVICE« en appuyant sur »+« ou sur »-« et activez-la avec »OK«.
– Le menu » SERVICE« apparaît.
3 Sélectionnez la ligne » CANAL DE SORTIE« en appuyant sur » + « ou sur »-«.
4 Désactivez la chaîne du magnétoscope en appuyant sur « ou sur » (affichage »ARR«) et confirmez la désactivation avec »OK«.

Activation de la chaîne du magnétoscope

1 Appuyez sur »i« pour que le menu principal s'affiche.
2 Sélectionnez la ligne » SERVICE« en appuyant sur »+« ou sur »-« et activez-la avec »OK«.
– Le menu » SERVICE« apparaît.
3 Sélectionnez la ligne »CANAL DE SORTIE« en appuyant sur »+« ou sur »-«.
4 Activez la chaîne du magnétoscope en appuyant sur » ◀ « ou sur » ◀ « (affichage par exemple » C 21«) et confirmez l'activation avec » OK «.

SERVICE CONTROL PERI-PIN8 ARR CODE SERRURE - - - - TYPE-CASSETTE E180 LECTURE CONTINUE ARR #CANAL DE SORTIE ARR REDEMARRAGE ATS ARR MENU EXTENSIF - - - - ^^ :SELEC. < > :MODIF. OK :VALIDER INFO :QUIT.

SERVICE CONTROL PERI-PIN8 ARR CODE SERRURE - - - - TYPE-CASSETTE E180 LECTURE CONTINUE ARR SCANAL DE SORTIE G21 REDEMARRAGE ATS ARR MENU EXTENSIF - - - - ^∨ :SELEC. < > :MODIF. OK :VALIDER INFO :QUIT.

Réglage de nouvelles chaînes captées par le module VCR-SAT

Préparatifs

Mettez le téléviseur en marche.

Sélectionnez la chaîne »AV« correspondant au magnétoscope.

Réglage

1 Appuyez sur »i« pour que le menu principal s'affiche.
2 Sélectionnez la ligne »INSTALLATION« en appuyant sur »+« ou sur »-« et activez-la avec »OK«.
3 Activez la ligne »RÉGLAGE DE ÉMETTEURS« en appuyant sur »OK«.
4 Sélectionnez la ligne »RÉGLAGE DES CANAUX« en appuyant sur »OK«.
- La ligne »PROGRAMME« est marquée.

Remarque :

Si la chaîne en cours de diffusion gêne le réglage, veuillez appuyer sur » Dub« ; le menu apparaît alors sur fond bleu.

5 Pour sélectionner le numéro de chaîne de votre choix sur lequel une nouvelle chaîne satellite doit être placée, appuyez sur » « ou sur » «.
6 Sélectionnez la ligne » TYPE CANAL« en appuyant sur » + « ou sur »-«, puis appuyez sur » ◀ « ou sur » ➕ « pour sélectionner la rubrique » SAT«.

7 Sélectionnez la ligne » MODULE SAT« en appuyant sur »+« ou sur »-«, puis activez avec »◀« ou »▶« la rubrique » MENU«.

• Sur l'écran apparaît un menu indiquant les données de la chaîne satellite sélectionnée.
  La ligne »FREQ.« est marquée.
• Voici les possibilités de réglage de la chaîne satellite qu'offre ce menu.

CHAINE 15

Numéro de la chaîne satellite sélectionnée.

FREQ. 109640,0 MHZ

Fréquence d'émission de la chaîne satellite.

POL/ANT. HOR A LOW

Réglages LNB :
Polarisation HOR (horizontale) VER (verticale) ;
Sélection du satellite A (par ex. ASTRA) ou B (par ex.
Eutelsat) ;
LOW = bande de fréquence inférieure ;
HIGH = bande de fréquence supérieure.

MENU TIMER (ENREG. PROGAMME) FUNCTIONS SPECIALES INSTALLATION SERVICE ^^ : SELEC. OK : VALIDER INFO:QUIT.

Fréquence sonore gauche/droite.

MODE STEREO

Réglage du type de son (STEREO, MONO, 50μS, 75μS, J17). Réglage de la qualité sonore en fonction de votre impression subjective.

AUDIO BW 110 KHZ

Réglage de la largeur de bande. Réglage de la qualité sonore en fonction de votre impression subjective.

DECODEUR ARR

Mise en marche/à l'arrêt du décodeur destiné aux chaînes satellite cryptées.

LNB LO1 9,750 GHZ

Fréquence oscillatoire de l'unité de réception satellite (LNB).

CONTRASTE 2 (32)

Modification du contraste d'image de la chaîne satellite sélectionnée. Réglage de la qualité de l'image en fonction de votre impression subjective.

8 Appuyez sur »0 ... 9« pour entrer directement la fréquence ; ou bien

sur » ◀ « ou sur » ➕ « pour la modifier pas à pas ; ou encore

appuyez de manière répétée sur »Index« jusqu'à ce que la "nouvelle" chaîne satellite apparaisse à l'écran.

9 Appuyez sur »+« ou sur »-« pour sélectionner les données d'émetteur à modifier de la chaîne satellite, puis sur »0 ... 9« pour entrer directement les nouvelles données ou bien sur »◀« ou »▶« pour les modifier.

Remarque :

Appuyez sur »i« pour retourner au menu précédent sans mémoriser les modifications.

10 Appuyez sur »OK« pour mémoriser les modifications.

- Le magnétoscope revient au menu précédent et sélectionne automatiquement le numéro de chaîne suivant.

11 Appuyez sur »i« pour mettre fin au réglage.

Réglage de chaînes captées par le module VCR-SAT – automatique

Vous pouvez utiliser cette recherche automatique lorsque vous avez raccordé un module VCR-SAT à un magnétoscope déjà installé.

Veuillez raccorder le module VCR-SAT comme décrit aux pages 15 et 16.

Préparatifs

Mettez le téléviseur en marche.

Sélectionnez sur le téléviseur la chaîne »AV« correspondant au magnétoscope.

Réglage

1 Appuyez sur »i« pour que le menu principal s'affiche.
2 Sélectionnez la ligne »INSTALLATION« en appuyant sur »+« ou sur »-« et activez-la avec »OK«.
3 Sélectionnez la ligne » RÉGLAGE DE ÉMETTEURS« et activez-la en appuyant sur » OK «.
4 Sélectionnez la ligne » RECEPTEUR SATELLITE« en appuyant sur »+« ou sur »-« et activez-la avec »OK«.
5 Dans le menu »RECEPTEUR SATELLITE«, choisir le réglage »CONTROLE SAT MAR« en appuyant sur »◀« ou sur »▶«. Lorsque l'affichage »ACTIVEE« apparaît, confirmez en appuyant sur »OK«.
6 Sélectionnez la ligne » RECHERCHE SATELLITE« en appuyant sur »+« ou sur »-« et activez la recherche avec »OK«. – Le magnétoscope cherche tous les programmes satellite et les enregistre. La recherche peut durer quelques minutes.

Remarque :

Si les 99 numéros de chaîne sont occupés, le magnétoscope l'annonce, la recherche n'est pas lancée.

Effacez les numéros de chaînes dont vous n'avez pas besoin. La marche à suivre vous est expliquée au chapitre "REGLAGES SPECIAUX" en page 44.

7 Terminez le réglage avec »i«.

MENU TIMER (ENREG. PROGAMME) FUNCTIONS SPECIALES INSTALLATION SERVICE ^∨ : SELEC. OK : VALIDER INFO:QUIT.

RÉGLAGE DE ÉMETTEURS RÉGLAGE DES CANAUX RECEPTEUR SATELLITE RECHERCHE SATELLITE ^∨ : SELEC. OK : VALIDER INFO:QUIT.

RÉGLAGE DE ÉMETTEURS RÉGLAGE DES CANAUX RECEPTEUR SATELLITE RECHERCHE SATELLITE ^∨ : SELEC. OK : VALIDER INFO:QUIT.

25 ---- RECHERCHE PROG SAT ATTENDEZ SVP. 0% INFO:QUIT.

Actualisation automatique de l'heure et de la date

Lorsqu'une chaîne de télévision proposant le Télétexte est réglée sur le numéro de chaîne 1 du magnétoscope, celui-ci s'en sert pour actualiser automatiquement sa pendule "interne".

Cette actualisation a lieu quotidiennement entre 3 heures et 6 heures, ce qui permet au magnétoscope de reconnaître le passage à l'heure d'été et à l'heure d'hiver.

Réglage manuel de l'heure et de la date

1 Mettez le téléviseur en marche et sélectionnez sur le téléviseur la chaîne »AV« correspondant au magnétoscope.
2 Appuyez sur »i« pour que le menu principal s'affiche.
3 Sélectionnez la ligne »INSTALLATION« avec »+« ou »-« et activez avec »OK«.
4 Sélectionnez la ligne »MISE À L' HEURE« en appuyant sur »+« ou sur »-«, puis activez-la en appuyant sur »OK«. - Le menu »MISE À L' HEURE« apparaît, l'affichage »HEURE« est marqué.
5 Entrez les quatre chiffres de l'heure avec les touches numériques »0 ... 9«.
6 Entrez les quatre chiffres de la date avec »0 ... 9«.
7 Entrez les deux chiffres de l'année avec » 0 ... 9 «.

Remarque :

- L'affichage »*« signifie que la fonction d'actualisation automatique de l'heure est activée. Pour désactiver cette fonction, sélectionnez l'affichage »*« en appuyant sur »▶« et désactivez la fonction en appuyant sur »+« ou »-« (affichage »-«).

8 Terminez le réglage avec » OK «.

MISE À L'HEURE HEURE DATE ANNEE 12:-- --/-- -- * < > :SELEC. 0-9 :ENTREE ^∨ :MODIF. INFO :QUIT.

MISE À L'HEURE HEURE DATE ANNEE 12:00 10/5 02 * < > :SELEC. ∧ ∨ :MODIF. OK :VALIDER INFO:QUIT.

Sélection des particularités du menu »FOCTIONS SPECIALES«

→ MODE OSD

NUM. VCR

LECTURE NTSC

VEILLE ECO

ENTREE AV2

COULEUR

AUTO

1

PAL TV

ARR

AV2-IN

AUTO

^^:SELEC.

OK :VALIDER

<> :MODIF.

INFO:QUIT.

→MODE OSD

NUM. VCR

LECTURE NTSC

VEILLE ECO

ENTREE AV2

COULEUR

ARR

1

PAL TV

ARR

AV2-IN

AUTO

^^:SELEC.

OK :VALIDER

<> :MODIF.

INFO:QUIT.

MODE OSD

NUM. VCR

LECTURE NTSC

→VEILLE ECO

ENTREE AV2

COULEUR

ARR

1

PAL TV

ARR

AV2-IN

AUTO

^^:SELEC.

OK :VALIDER

<> :MODIF.

INFO:QUIT.

1 Mettez le téléviseur en marche et sélectionnez sur le téléviseur la chaîne »AV« correspondant au magnétoscope.

2 Mettez le magnétoscope en marche en appuyant sur »0 ... 9«.

3 Appuyez sur »i« pour appeler le menu principal. - Le menu principal apparaît.

4 Sélectionnez la ligne »FUNCTIONS SPECIALES« en appuyant sur »+« ou sur »-«, puis activez-la en appuyant sur »OK«.

- Le menu »FUNCTIONS SPECIALES« apparaît.

5 Sélectionnez la fonction souhaitée dans le tableau » FUNCTIONS SPECIALES«, et consultez les chapitres suivants à partir du point 1 pour obtenir des informations sur la suite des opérations.

Activation et désactivation des affichages écran (OSD - On Screen Display)

1 Sélectionnez la ligne » MODE OSD« en appuyant sur » + « ou sur »-«.
2 Sélectionnez » ARR«, » AUTO« ou » MAR« en appuyant sur » ◀« ou sur » ◀« et confirmez cette sélection avec » OK «.
3 Terminez le réglage en appuyant sur »i«.

Activation de la fonction de désactivation automatique

Si la fonction de désactivation automatique est activée, le magnétoscope se met automatiquement en mode ECO au bout de 3 heures.

1 Sélectionnez la ligne » VEILLE ECO« en appuyant sur »+« ou »-«.
2 Sélectionnez »3 HR« ou »ARR« en appuyant sur »◀« ou »▶« et confirmez la sélection avec »OK«.

MODE OSD	ARR
NUM. VCR	1
LECTURE NTSC	PAL TV
VEILLE ECO	ARR
ENTREE AV2	AV2-IN
COULEUR	AUTO

MODE OSD	ARR
# NUM. VCR	1
LECTURE NTSC	PAL TV
VEILLE ECO	ARR
ENTREE AV2	AV2-IN
COULEUR	AUTO

MODE OSD	ARR
NUM. VCR	1
LECTURE NTSC	PAL TV
VEILLE ECO	ARR
ENTREE AV2	AV2-IN
COULEUR	AUTO

Lecture NTSC

Ce réglage vous permet de sélectionner la norme couleur de la lecture de cassette pour le téléviseur branché sur la prise »AV1 (EURO AV)«. Sélectionnez le réglage PAL-TV pour un téléviseur PAL ou le réglage NTSC pour un téléviseur multi-normes.

1 Sélectionnez la ligne »LECTURE NTSC« en appuyant sur »+« ou sur »-«.
2 Sélectionnez » PAL-TV« en appuyant sur » ◀ « ou sélectionnez » NTSC (= Multinorm)« en appuyant sur » ◆ « et confirmez votre sélection avec » OK «.

Sélection du niveau d'utilisation du magnétoscope

Votre télécommande vous permet de commander à distance plusieurs magnétoscopes GRUNDIG indépendamment les uns des autres. Demandez à votre spécialiste quels sont les magnétoscopes GRUNDIG offrant cette fonction.

Afin que les deux magnétoscopes ne se gênent pas mutuellement, le réglage du niveau d'utilisation du modèle SE 1400 doit être modifié.

1 Sélectionnez la ligne » NUM. VCR« en appuyant sur » + « ou sur » - «.
2 Sélectionnez » 2« (ou » 1«) en appuyant sur » ◀« ou sur » ➕ « et confirmez votre sélection avec » OK «.
3 Terminez le réglage en appuyant sur »i«. - Le modèle SE 1400 est réglé sur le niveau d'utilisation 2. Pour pouvoir commander à distance le SE 1400, la télécommande du magnétoscope GRUNDIG le plus ancien doit être maintenant placée sur niveau d'utilisation 2.

Remarque :

- Pour rétablir le niveau d'utilisation 1 du SE 1400, appuyez sur »i« et sélectionnez, sur la ligne » NUM. VCR« du menu » FUNCTIONS SPECIALES«, le niveau d'utilisation » 1« à l'aide des touches » ◀« ou » ➕«.

Ajustage de la prise EURO-AV2 du magnétoscope et du récepteur satellite

1 Appuyez sur »i« pour appeler le menu principal.
– Le menu principal apparaît.
2 Sélectionnez la ligne »FUNCTIONS SPECIALES« avec »+« ou »-« et activez avec »OK«.
- Le menu »FUNCTIONS SPECIALES« apparaît.
3 Sélectionnez la ligne » ENTREE AV2« en appuyant sur » + « ou sur »-«.
4 Sélectionnez le réglage » AV2–IN« avec » ◀ « ou » ➕ « et confirmez-le avec » OK «.

Sélection des particularités du menu »SERVICE«

SERVICE CONTROL PERI-PIN8 ARR CODE SERRURE TYPE-CASSETTE E180 LECTURE CONTINUE ARR CANAL DE SORTIE ARR REDEMARRAGE ATS ARR MENU EXTENSIF ^^ :SELEC. < > :MODIF. OK :VALIDER INFO :QUIT.

1 Mettez le téléviseur en marche et sélectionnez sur le téléviseur la chaîne »AV« correspondant au magnétoscope.
2 Mettez le magnétoscope en marche en appuyant sur »0 ... 9«.
3 Appuyez sur »i« pour que le menu principal s'affiche.
4 Sélectionnez la ligne » SERVICE« en appuyant sur »+« ou sur »-«, puis activez-la en appuyant sur »OK«. – Le menu » SERVICE« apparaît.
5 Sélectionnez la fonction souhaitée dans le menu » SERVICE« et consultez les chapitres suivants à partir du point 1 pour obtenir des informations sur la suite des opérations.

Activation de la télécommande du téléviseur GRUNDIG pour le magnétoscope

Si la télécommande de votre magnétoscope ne peut être utilisée parce que ce dernier est installé dans une armoire fermée, vous pouvez également utiliser la télécommande de votre téléviseur pour commander à distance le magnétoscope. Seule condition : le téléviseur et le magnétoscope doivent être reliés par l'intermédiaire de leur prise »AV1 (EURO AV)«.

SERVICE CONTROL PERI-PIN8 MAR CODE SERRURE TYPE-CASSETTE E180 LECTURE CONTINUE ARR CANAL DE SORTIE ARR REDEMARRAGE ATS ARR MENU EXTENSIF ^^ :SELEC. < > :MODIF. OK :VALIDER INFO :QUIT.

1 Sélectionnez la ligne »CONTROL PERI-PIN8« en appuyant sur »+« ou sur »-«.
2 Sélectionnez »MAR« en appuyant sur »◀« ou sur »▶« et confirmez cette sélection avec »OK«.
3 Terminez le réglage en appuyant sur »i«.

Entrée de la longueur de la cassette

Une fois la cassette introduite, le magnétoscope mesure la durée de la bande et indique au bout de quelques secondes la durée de la cassette en heures et en minutes. En fonction de la position de la bande, la durée restante (affichage »r 0:00«) et la durée écoulée (affichage »u 0:00«) apparaissent.

La longueur de bande des cassettes d'une durée inférieure à 240 minutes est correctement affichée lorsque la longueur de la cassette est réglée sur E 180 (réglage de base). Pour toutes les autres cassettes, vous devez saisir manuellement la durée de la cassette (également pour E180, E240, E260, E300).

SERVICE CONTROL PERI-PIN8 ARR CODE SERRURE - - - - TYPE-CASSETTE E180 LECTURE CONTINUE ARR CANAL DE SORTIE ARR REDEMARRAGE ATS ARR MENU EXTENSIF - - - - ^^ :SELEC. < > :MODIF. OK :VALIDER INFO :QUIT.

1 Sélectionnez la ligne »TYPE-CASSETTE« en appuyant sur »+« ou sur »-«.
2 Sélectionnez la longueur de cassette concernée en appuyant sur » ◀ « ou sur » ◆ « et confirmez cette sélection avec » OK ».
3 Terminez le réglage en appuyant sur »i«.

SERVICE CONTROL PERI-PIN8 ARR CODE SERRURE - - - - TYPE-CASSETTE E240 LECTURE CONTINUE ARR CANAL DE SORTIE ARR REDEMARRAGE ATS ARR ?MENU EXTENSIF 8000 ^∨ :SELEC. < > :MODIF. OK :VALIDER INFO :QUIT.

Activation/désactivation de la mise à l'arrêt automatique du récepteur satellite par le magnétoscope

Lorsque vous effectuez des enregistrements programmés d'émissions captées par le récepteur satellite, le magnétoscope éteint le récepteur satellite à la fin de l'enregistrement programmé. Vous pouvez activer ou désactiver cette commande.

1 Sélectionnez la ligne »MENU EXTENSIF« à l'aide de »+« ou de »-«.
2 Ouvrez le »MENU EXTENSIF« en saisissant à l'aide de »0 ... 9 « le nombre 8000.
3 Sélectionnez la ligne » SAT-STANDBY« à l'aide de »+« ou de »-«.
4 Sélectionnez »MAR« ou »ARR« à l'aide de »◀« ou de »▶«, puis confirmez votre sélection avec »OK«.
5 Mettez fin au réglage en appuyant sur »i«.

La sûreté pour enfants vous permet de verrouiller toutes les fonctions du magnétoscope.

Activation de la sûreté pour enfants

1 Appuyez sur »i« pour que le menu principal s'affiche.
– Le menu principal apparaît.
2 Sélectionnez la ligne »SERVICE« en appuyant sur »+« ou sur »-« et activez-la avec »OK«.
– Le menu »SERVICE« apparaît.
3 Sélectionnez la ligne » CODE SERRURE« en appuyant sur » + « ou sur »-«.
4 Entrez les cinq chiffres du code secret en appuyant sur »0 ... 9« et confirmez le code en appuyant sur »OK«.
- Sur l'écran du téléviseur s'inscrit l'information »LOCKED«, toutes les fonctions du magnétoscope sont verrouillées.

Désactivation de la sûreté pour enfants

1 Ouvrez le menu »SERVICE« en appuyant sur »i«.
2 Entrez les cinq chiffres du code secret en appuyant sur »0 ... 9 « et confirmez le code en appuyant sur »OK«.
- La sûreté pour enfants est désactivée.

Remarque :

Si vous avez oublié le code secret, appuyez successivement sur les touches »▶«, »◀«, »-«, »+«, »OK« ; la sûreté pour enfants est alors désactivée.

SERVICE CONTROL PERI-PIN8 ARR CODE SERRURE - - - - TYPE-CASSETTE E180 LECTURE CONTINUE ARR CANAL DE SORTIE ARR REDEMARRAGE ATS ARR MENU EXTENSIF - - - - ^ > :SELEC. < > :MODIF. OK :VALIDER INFO :QUIT.

SERVICE CONTROL PERI-PIN8 ARR CODE SERRURE - - - - TYPE-CASSETTE E180 LECTURE CONTINUE ARR CANAL DE SORTIE ARR REDEMARRAGE ATS ARR MENU EXTENSIF - - - - ^V :SELEC. < > :MODIF. OK :VALIDER INFO :QUIT.

COMMANDE A DISTANCE

Digital FX PIP OSD Clear ? Timer/SV Z OK SP/LP TXT - Timer on TV-G Dub Index Audio Monitor TV GRUNDIG Tele Pilot 92 V

Cette télécommande vidéo vous permet également de commander à distance des téléviseurs GRUNDIG. Les fonctions que vous pouvez commander à distance dépendent du modèle de téléviseur GRUNDIG utilisé.

Tenez la télécommande en direction du téléviseur.

TV Commute la télécommande sur télécommande pour téléviseur. Pour ce faire, appuyez sur »TV« et maintenez la pression, puis appuyez sur la touche correspondant à la fonction que vous voulez utiliser.

Eteint le téléviseur (Stand-by).

1 ... 0 Met en marche le téléviseur à partir de son mode veille (Stand-by) ; sélectionne directement les chaînes de télévision ; » 0 « sélectionne les numéros de chaînes » R V « . En mode Télétexte : entrez un numéro de page (trois chiffres).

PIP En mode Téléviseur : petite image dans l'image.

Permet de changer de format d'image.

? Ouvre le petit mode d'emploi du téléviseur.

Commute le volume sur marche/arrêt (silence).

i Ouvre le "DIALOG CENTER" ou commute sur le mode Menu.

Z Commute entre les deux dernières chaînes sélectionnées (zapping).

Permet de régler le volume :»-« pour moins fort, »+ « pour plus fort. En mode Menu : »-« curseur vers la gauche, »+ « curseur vers la droite.

OK Active les fonctions, appelle les données, les confirme et les mémorise.

+ - Sélectionne les chaînes de télévision, » + « dans l'ordre croissant, »- « dans l'ordre décroissant. En mode Menu : » + « curseur vers le haut, »- « curseur vers le bas.

TXT Commute entre le mode Télétexte/Téléviseur.

TV-G Active et désactive le guide TV.

Dub En mode Télétexte : permet de revenir une page "en arrière".

Index En mode Télétexte : permet d'“ avancer” d'une page.

En mode Télétexte : passage au "Thème" suivant.

En mode Télétexte : passage au "Chapitre" suivant.

Ouvre le menu "Son".

Ouvre le menu "Image".

Comment remédier soi-même aux pannes ?

Panne	Cause	Aide
Pas d'heure sur le magnétoscope/la cassette n'est pas introduite.	La fiche secteur est débranchée ou il y a un mauvais contact.	Branchez la fiche secteur ou utilisez une autre prise.
»-:-« s'affiche sur l'écran à la place de l'heure.	Pas d'heure actuelle sur le magnétoscope.	Réglage de l'heure et de la date.
Enregistrement de programmes de télévision impossible(image brouillée sur l'écran).	Le câble d'antenne n'est pas branché.	Branchez le câble d'antenne.
		Réglez la chaîne.
	Le programme à enregistrer n'est pas réglé sur le magnétoscope.
	La chaîne n'existe plus ou l'installation de l'antenne est défectueuse.	Pour contrôler, sélectionnez le programme à enregistrer sur le téléviseur ou demandez à vos voisins si le programme est émis en ce moment.
Enregistrement impossible	La cassette est verrouillée, pas de nouvel enregistrement possible (languette cassée).	Recouvrez l'ouverture à l'arrière de la cassette.
L'enregistrement TIMER n'a pas été exécuté.	Le numéro ShowView ou la date étaient incorrects.	Appuyez sur la touche »Timer on«.
	Les heures VPS/PDC ont été mal entrées pour les programmes d'enregistrement VPS/PDC.
	La fonction Prêt à l'enregistrement n'a pas été activée.
La qualité de l'image restituée est mauvaise.	Les réglages du magnétoscope et du téléviseur n'ont pas été accordés.	Accordez les réglages du magnétoscope et du téléviseur (voir page 17).
	La position de piste est mal réglée.	En lecture, appuyez sur »+« ou »-« pour régler l'image selon vos besoins.
	Les têtes vidéo sont usées.	Veuillez prendre contact avec un spécialiste.
L'utilisation de la télécommande n'est pas possible.	Les piles de la télécommande sont usées.	Remplacez les piles.
	La télécommande n'est pas dirigée vers le magnétoscope.	Dirigez la télécommande vers le magnétoscope.

Caractéristiques techniques

Ce magnétoscope est conforme aux consignes de sécurité DIN EN 60065 (VDE 0860) et donc à la réglementation internationale de sécurité IEC 60065. Ce produit satisfait aux exigences de la directive 89/336/EWG und 73/23/EWG.

Norme FS :

CCIR, PAL B/G, 625 lignes CCIR, MESEC B/G, 625 lignes

Système : VHS

Tension de secteur : 220-240 V, 50 Hz

Poids : env. 2,8 kg

Consommation :

• En mode d'enregistrement : env. 11 W
• Stand-by : ≤ 4 W
• Mode de fonctionnement économique : ≤ 3 W

Position de fonctionnement :

Horizontale

Température ambiante :

Entre +10°C et +35°C

Humidité relative : jusqu'à 80% max.

Durée de rembobinage en marche arrière : avec cassette E 180, 60 secondes en moyenne

2 prises Euro-AV : à 21 pôles (DIN/EN 50049)

Prise de commande SAT : Cinch

Prise d'entrée pour antenne : coaxial B, entrée 75 Ω (DIN 45325)

Prise de sortie pour antenne : Coaxial S, sortie 75 Ω
