KIP522-EUK - Support pour écran Peerless-AV - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural fixe pour écran plat
Marque	Peerless-AV
Modèle	KIP522-EUK
Compatibilité VESA	Jusqu'à 600x400 mm
Capacité de charge maximale	50 kg
Dimensions du support (LxHxP)	800 x 500 x 50 mm
Poids du support	2 kg
Matériau	Acier
Couleur	Noir
Installation	Fixation murale, nécessite perçage
Outils nécessaires	Perceuse, niveau à bulle, clé Allen (incluse)
Contenu de l'emballage	Support mural, vis d'ancrage, kit de montage, notice
Garantie	5 ans
Fonctions principales	Support fixe, profil bas, gestion des câbles intégrée
Entretien et nettoyage	Essuyer avec un chiffon doux et sec
Sécurité	Fixation sécurisée avec verrouillage
Pièces détachées et réparabilité	Vis de rechange disponibles sur demande
Informations générales	Conçu pour usage intérieur, compatible avec la plupart des écrans plats

FOIRE AUX QUESTIONS - KIP522-EUK Peerless-AV

Quel est le poids maximum supporté par le KIP522-EUK ?

Le support mural KIP522-EUK peut supporter jusqu'à 50 kg.

Quelles sont les normes VESA compatibles ?

Il est compatible avec les normes VESA allant de 100x100 mm à 600x400 mm.

Le support est-il inclinable ou orientable ?

Non, il s'agit d'un support fixe conçu pour garder l'écran près du mur.

Faut-il percer le mur pour l'installation ?

Oui, l'installation nécessite de percer le mur et d'utiliser des chevilles adaptées (fournies).

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'un niveau à bulle et d'une clé Allen (incluse).

Le support est-il livré avec toutes les vis nécessaires ?

Oui, le kit comprend les vis d'ancrage mural et les vis de fixation pour l'écran.

Quel est l'espace entre le mur et l'écran une fois installé ?

Le profil bas permet de garder l'écran à environ 5 cm du mur.

Le support permet-il de gérer les câbles ?

Oui, il intègre un système de gestion des câbles pour un aspect soigné.

Puis-je installer ce support sur un mur en placoplâtre ?

Oui, à condition d'utiliser des chevilles adaptées au placoplâtre (non fournies).

Quelle est la garantie du produit ?

Le KIP522-EUK bénéficie d'une garantie de 5 ans.

MODE D'EMPLOI KIP522-EUK Peerless-AV

peerless-AV®

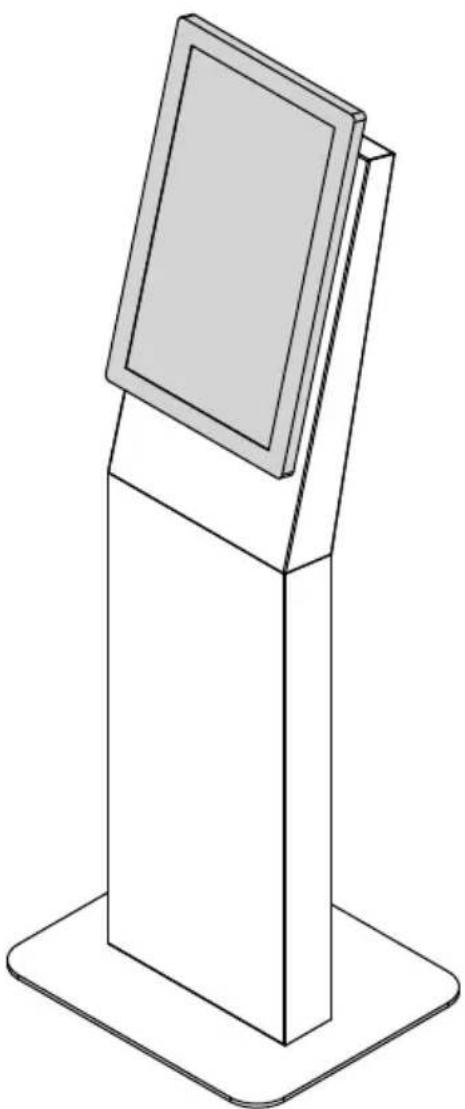

KIP522 KIP522-S

21.5" (55 cm)

14 lb (6 kg)

Isometric line drawing of a rectangular stand with a flat panel on top, no text or symbols present

WARNING

ENG - Do not begin to install product until you have read and understood the instructions and warnings contained in this user guide. Before installing make sure the supporting surface will support the combined load of the equipment and hardware. Screws must be tightly secured. Do not overtighten screws or damage can occur and product may fail. Never exceed the Maximum Load Capacity. Always use an assistant or mechanical lifting equipment to safely lift and position equipment. This product must be installed onto flat, hard, level surface to prevent tipping. This product is intended for indoor use only. Use of this product outdoors could lead to product failure or personal injury. To reduce the risk of electric shock or fire, do not expose product to water or moisture. Be sure power cord is routed so that it will not be tripped on, stepped on, or pinched by heavy items. Avoid overloading electrical outlets or extension cords. Always disconnect the power cord from the power outlet when installing, servicing, or not using the product for an extended period of time. Do not block ventilation slots or fan exhaust on product. Blocking airflow could damage product. Arrange product to allow air to flow freely around product. Keep product away from direct sunlight or any source of heat. For support please call 1-800-865-2112.

ENG Symbols

ENG WARNING

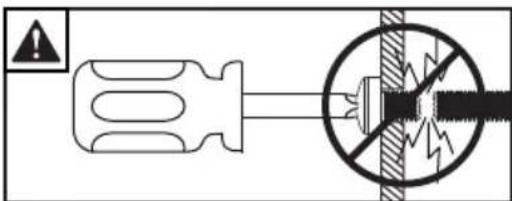

ENG Do not overtighten screws.

ENG Tools Needed for Assembly.

Line drawing of a screwdriver inside a circle (no text or symbols)

ENG This page intentionally left blank.

ENG Parts (Before beginning, make sure you have all parts shown below).

Parts ListDescription Qty	KIP522-SKIP522-BLKPart #
A kiosk 1 10001658-SLV	10001658-BLK
B loop clamp 1 10000739
C M4 x 10mm 1 521-1050
D cable tie 4 560-9711
E hex nut 1 530-9041

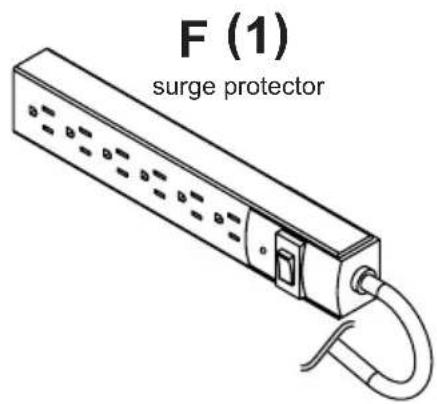

F surge protector 1 600-0370

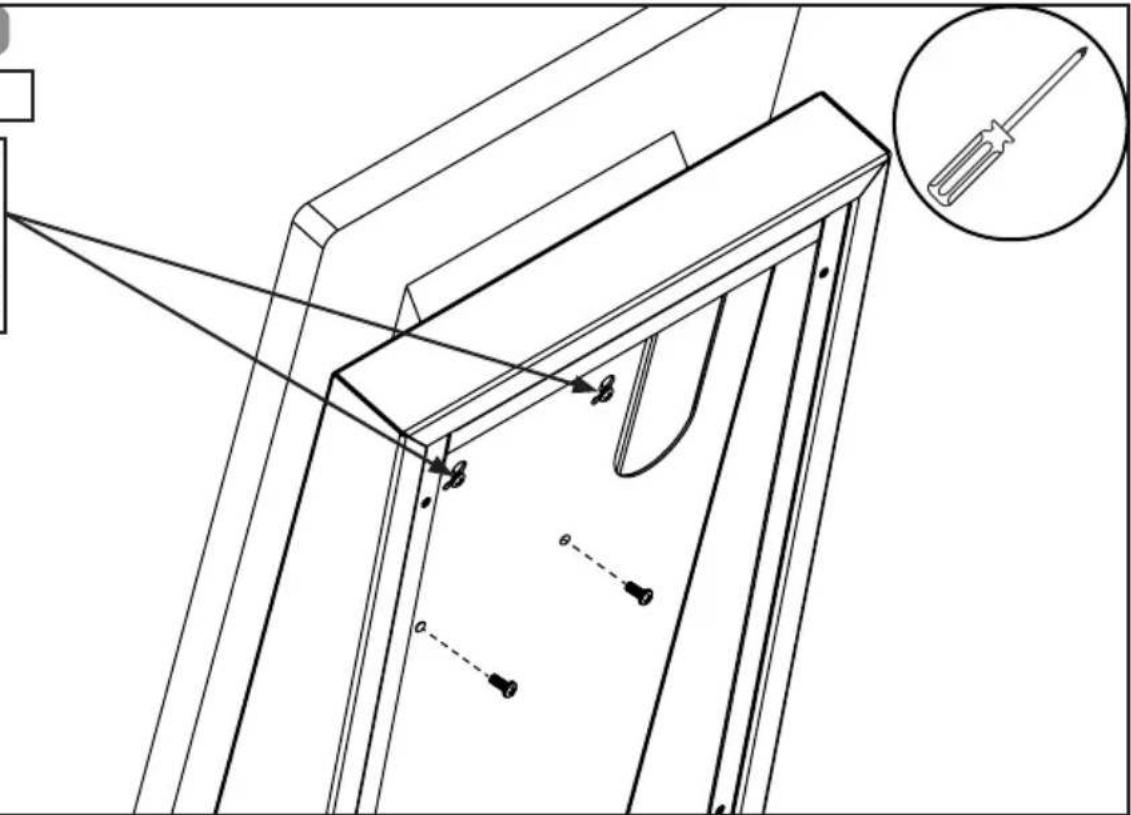

1
ENG Remove

Simple line drawing of a screwdriver inside a circle (no text or symbols)

Technical line drawing of a mechanical assembly with labeled components (A and B), no readable text or symbols beyond labels

2

ENG Remove bolts to disengage kiosk from pallet before installing product.

Technical line drawing of a mechanical assembly with mounting base and internal components, showing assembly details (no text or symbols)

3

Simple line drawing of a screwdriver inside a circle (no text or symbols)

4

Line drawing of a stand with a rectangular panel and base (no text or symbols)

Line drawing of a vertical stand with a rectangular panel on top (no text or symbols)

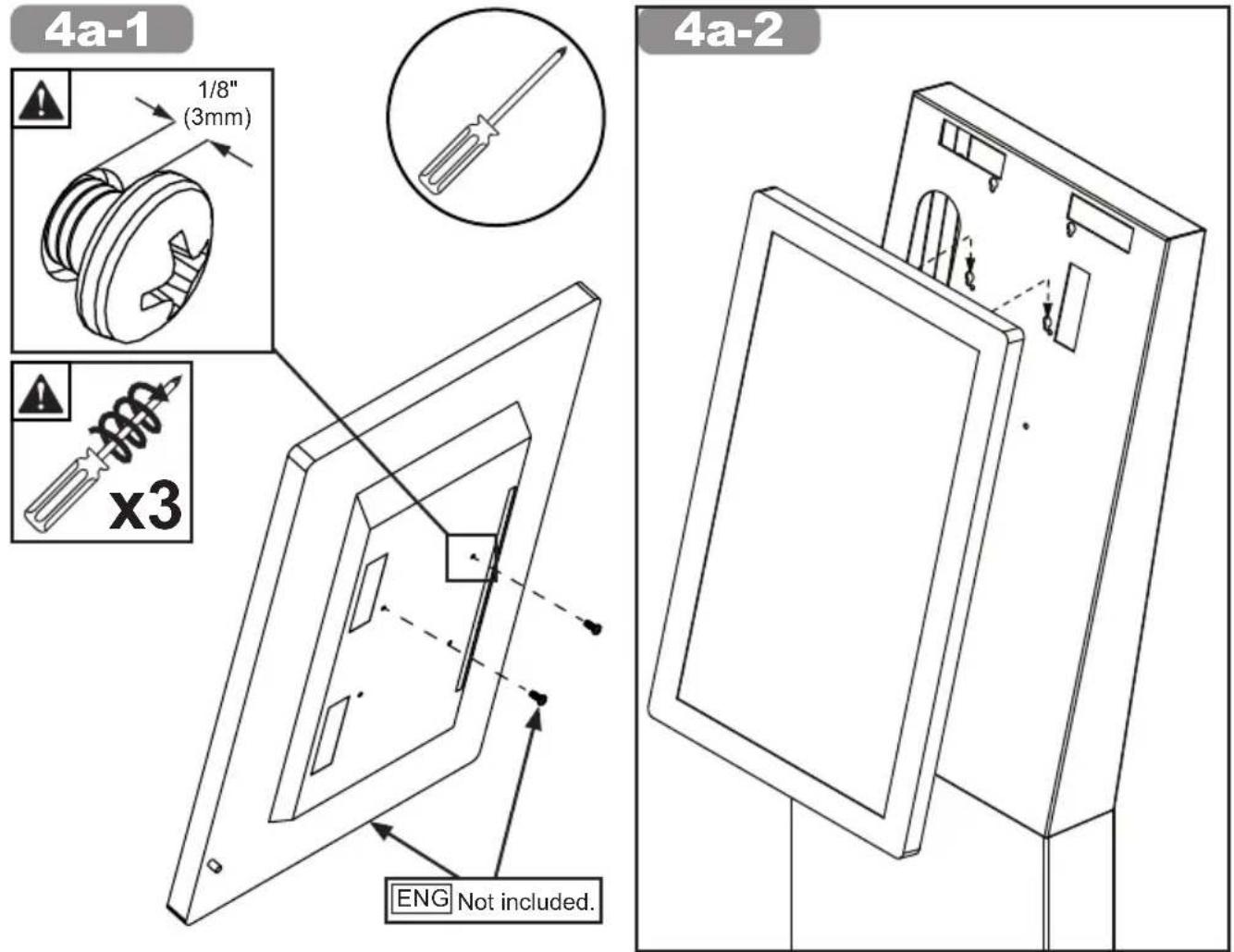

4a-3

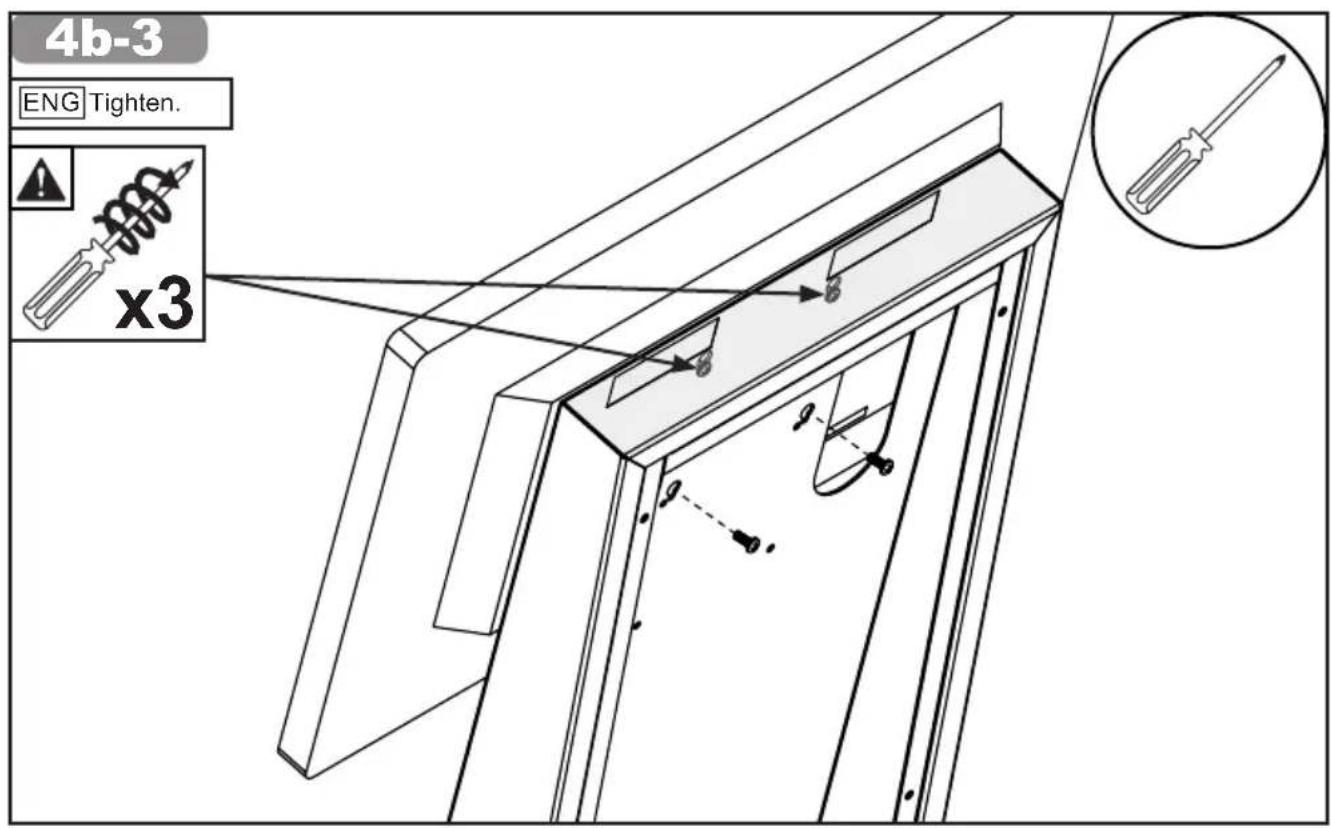

ENG Tighten.

Technical line drawing of a door frame structure with tool holders and a magnified inset showing a screwdriver (no text or symbols)

Line drawing of a mechanical device with a rectangular panel and mounting bracket (no text or symbols)

6

Simple line drawing of a screwdriver inside a circle (no text or symbols)

ENG Replace
