MOD-CPI2 - Support de fixation plafond Peerless-AV - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour écran plat
Marque	Peerless-AV
Modèle	MOD-CPI2
Compatibilité des écrans	De 32 à 65 pouces
Poids maximum supporté	45 kg
Matériau	Acier robuste
Dimensions du support	600 x 400 mm (VESA compatible)
Alimentation	Non applicable (mécanique)
Fonctions principales	Inclinaison, rotation, mise à niveau
Angle d’inclinaison	+5° / -15°
Angle de rotation	180°
Niveau intégré	Oui, bulle de nivellement
Installation	Murale, fixation sur montants ou béton
Outils nécessaires	Perceuse, niveau, clé Allen (incluse)
Entretien et nettoyage	Chiffon doux et sec
Sécurité	Vis de sécurité et patins antidérapants
Pièces détachées et réparabilité	Disponibles sur demande
Garantie	5 ans
Pays d’origine	États-Unis

FOIRE AUX QUESTIONS - MOD-CPI2 Peerless-AV

Ce support est-il compatible avec un écran de 55 pouces ?

Oui, le MOD-CPI2 supporte les écrans de 32 à 65 pouces, donc un 55 pouces convient parfaitement. Vérifiez le poids de votre écran (max 45 kg).

Quelles sont les normes VESA supportées ?

Le support est compatible avec les normes VESA 200x200, 300x300, 400x200 et 600x400 mm.

Le support permet-il l’inclinaison ?

Oui, l’inclinaison est réglable de +5° à -15° pour réduire les reflets.

Puis-je faire pivoter l’écran en mode portrait ?

Oui, le support offre une rotation à 180°, ce qui permet un passage en mode portrait ou une orientation flexible.

Quels outils sont nécessaires pour l’installation ?

Vous aurez besoin d’une perceuse, d’un niveau à bulle, d’une clé Allen (fournie) et éventuellement d’un détecteur de montants.

Le support est-il sécurisé contre le vol ?

Oui, le MOD-CPI2 est équipé d’un système de verrouillage et de vis de sécurité pour empêcher le retrait non autorisé de l’écran.

Quel type de mur est requis ?

Le support doit être fixé sur des montants en bois ou une surface en béton. Ne l’installez pas sur du placâtre seul sans renfort.

Comment nettoyer le support ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Y a-t-il une garantie ?

Oui, Peerless-AV offre une garantie de 5 ans sur ce modèle. Conservez votre preuve d’achat.

Puis-je obtenir des pièces de rechange ?

Les pièces détachées (vis, plaques, etc.) sont disponibles sur demande auprès du service client Peerless-AV.

MODE D'EMPLOI MOD-CPI2 Peerless-AV

MOD-CPI2

Display size 46"-90"

Max load 22lb (192kg)

Modular Series Dual-Pole I-Beam Ceiling Plate

FOR I-BEAMS BETWEEN 3-3/8" TO 9-7/8" WIDE

Peerless-AV's Modular Mount Series features a full range of products to fulfill multiple requirements with a limited number of components. The universality of the components allows you to configure your own perfect custom flat-panel display or projector mounting solution for any application. The Modular Mount Series was developed with the professional AV installer in mind with a 2" (50mm) diameter support pole that can be easily cut to length on the job site making it ideal for new projects as well as for upgrading existing installations. The MOD-CPI2 solution is capable of attaching to I-beams, and provides full adjustability to accommodate between 3-3/8" (85mm) wide and 9-7/8" (250mm) wide.

Additional Features

Adjustable to fit I-beams from 3-3/8" (85mm) to 9-7/8" (250mm)

√Tilt: ±45°

422lb (192kg) weight capacity

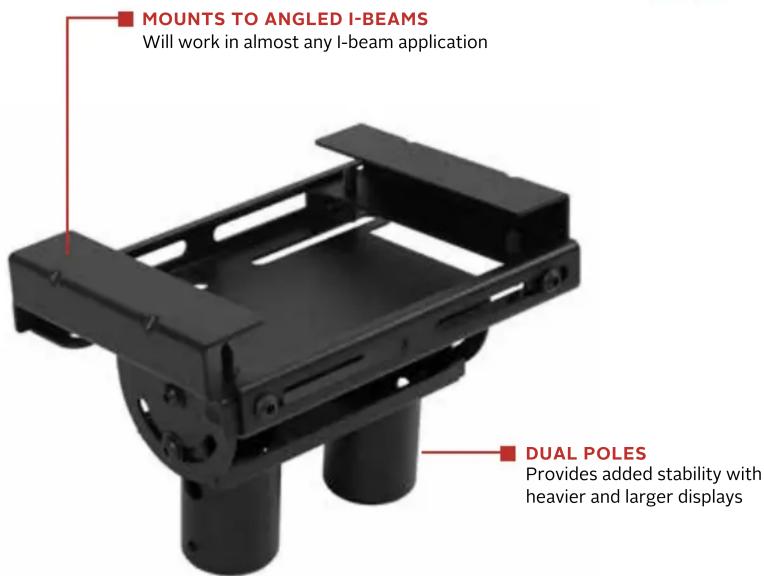

The adjustability of the MOD-CPI2 makes it possible to mount this application to almost any I-Beam application.

Close-up of a black mechanical device with two vertical posts (no visible text or symbols)

RoHS

MADE IN USI.

[e-mail] peerless-av.com

peerless-AV®

MOD-CPI2 Modular Series Dual-Pole I-Beam Ceiling Plate for I-beams between 3-3/8" to 9-7/8" wide

Product Specifications

	DIMENSIONS (W x H x D)	PRODUCT WEIGHT	LOAD CAPACITY	FINISH	AVAILABLE COLORS
MOD-CPI2	9.84" x 7.73" x 7.81"(250 x 196 x 198mm)	7.0lb (3.18kg) 422lb (192kg) Powder Coat Black

Package Specifications

	PACKAGE SIZE (W x H x D)	PACKAGE SHIP WEIGHT PACKAGE UPC CODE PACKAGE CONTENTS			UNITS IN PACKAGE
MOD-CPI2	10.25" x 10.25" x 8.25"(260 x 260 x 210mm)	8.0lb(3.64kg)	735029301134	MOD-CPI2, mountinghardware, instructions	1

Accessories

MOD-P100/150/200/300(-B): Extension Poles

MOD-ASC2: Dual Pole Display Mount Stacking Clamp

MOD-FPMS2: Dual Pole Single Display Mount

MOD-FPMD2: Dual Pole Back-to-Back Display Mount

MOD-UNL2: Dual Pole Large Universal Adaptor

ACC925: Security Fastener Pack

MOD-WP2: Dual Pole Wall Plate

MOD-CPF2: Dual Pole Square Ceiling/Floor Plate, Flat

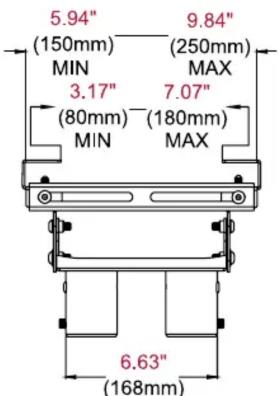

TOP VIEW

FRONT VIEW

SIDE VIEW
± 45° TILT

All dimensions = inch (mm)

Architect Specifications

The Modular Series Dual-Pole I-Beam Ceiling Plate shall be a Peerless-AV model MOD-CPI2 and shall be located where indicated on the plans. Assembly and installation shall be done according to instructions provided by the manufacturer.
