MODE D'EMPLOI VITOLADENS VIESSMANN
Pour l'utilisateur
Installation de chauffage avec régulation Vitotronic 200,
type HO1A
pour marche en fonction de la température extérieure
Pour votre sécurité
Respecter scrupuleusement ces consignes de sécurité afin d’éviter tout risque et tout dommage pour les personnes et les biens.
Danger
Ce symbole met en garde contre les dommages pour les personnes.
Attention
Ce symbole met en garde contre les dommages pour les biens et l'environnement.
Remarque
Les indications précédées du mot "Remarque" contiennent des informations supplémentaires.
Destinataires
La présente notice est destinée aux utilisateurs de l'installation de chauffage. Cet appareil n'est pas destiné à être utilisé par des personnes (y compris enfants) représentant des capacités physiques, sensorielles ou mentales diminuées, voire manquant d'expérience ou de connaissance. Si toutefois cela avait été le cas, ces personnes devront, pour leur sécurité, être surveillées ou informées du mode opératoire par une personne habituée.
Attention
Surveillance des enfants. Veillez à ce qu'ils ne jouent pas avec l'appareil.
Danger
Des travaux non réalisés dans les règles de l'art sur l'installation de chauffage risquent d'induire des accidents qui pourraient être mortels.
- Les travaux sur les conduites de gaz ne devront être effectués que par un installateur qualifié.
- Les travaux électriques ne devront être effectués que par des electriciens.
Danger
Toute fuite de gaz risque de provoquer des explosions pouvant causer des blessures très graves.
- Ne pas fumer! Éviter toute flamme nue et toute formation d'étincelles. Ne jamais actionner les interrupteurs des lampes et des appareils électriques. Fermer la vanne d'alimentation de gaz. Ouvrir les fenêtres et les portes. Éloigner les personnes de la zone de danger.
- Prévenir le fournisseur de gaz, le fournisseur d'électricité et l'installateur depuis l'extérieur du bâtiment. Faire couper l'alimentation électrique du bâtiment depuis un emplacement situé à l'extérieur du bâtiment.
Danger
Les fumées peuvent entraîner des intoxications mortelles.
- Arrêter l'installation de chauffage. Aérer la chaufferie. Fermer les portes des pièces d'habitation.
Danger
Il y a risque de brûlures et d'explosion en cas d'incendie.
- Arrêteur l'installation de chauffage. Fermer la vanne d'alimentation de gaz. Utilisez un extincteur contrôle des classes ABC.
Attention
Un environnement inadapté risque d'entraîner des dommages sur l'installation de chauffage et d'entraîner des dysfonctionnements.
Assurer une température ambiantesupérieure à 0°C et inférieure à 35°C. Eviter toute pollution de l'air par des hydrocarbures halogénés (contenus dans les peintures, les solvants et les produits de nettoyage, par exemple) et la poussière abondante (travaux de meulage, par exemple). Eviter une humidité restant excessive (séchage du linge en permanence, par exemple). - Ne pas obturer les arrivées d'air existantes.
Attention
Les composants qui n'ont pas été contrôlés avec l'installation de chauffage risquent de provoquer des dommages sur l'installation de chauffage ou des dysfonctionnements.
Ne faire effectuer leur montage ou leur remplacement que par le chauffagiste.
Première mise en service 7 Votre installation de chauffage a été préréglée. 7 Termes techniques. 8 Conseils pour économiser l'énergie 8
Organes de commande 10 Menu 11 Comment utiliser la régulation. 12
Enclencher et arrêter
Enclencher l'installation de chauffage 15 Arrêter l'installation de chauffage 16 Avec surveillance de protection contre le gel. 16 • Sans surveillance de protection contre le gel (mise hors service). 16
Chauffage des pièces
Réglages nécessaires (chauffage des pièces) 18 Sélectionner le circuit de chauffage 18 Régler la température ambiante 19 Régler le programme de fonctionnement pour le chauffage des pièces. 19 Régler la programmation horaire pour le chauffage des pièces 20 Modifier la courbe de chauffe 21 Couper le chauffage des pièces 22
Fonctions de confort et d'économie d'énergie 23
Production d'eau chaude sanitaire
Réglages nécessaires (production d'eau chaude sanitaire)
25 Régler la température d'eau chaude
25 Régler le programme de fonctionnement pour la production d'eau chaude sanitaire
25 Régler la programmation horaire pour la production d'eau chaude sanitaire....
26 Couper la production d'eau chaude sanitaire
28
Autres réglages
Régler le contraste de l'écran 29 Régler la luminosité de l'éclairage de l'écran 29 Entrer un nom pour les circuits de chauffage 29 Régler l'heure et la date 30 Sélectionner la langue 30 Sélectionner l'unité de température (^ / ^) 30
Sommaire (suite)
Rétablir le réglage usine 31
Interrogation
Interroger les informations 32
Interroger le message d'entretien 33
Interroger le message de défaut 34
Marche provisoire 36
Que faire si ?
les pieces sont trop froides 37 les pieces sont trop chaudes 38 il n'y a pas d'eau chaude 38 I'ea chaud est a une temperature excessive 39 "△" clignote et "Défaut" est affché. 39 "clignote et Entretien" est affché. 39 "Fonction verrouillée" est affché 39 "Demande externe" est affché 39 "Programme externe" est affché 40 Maintenance 41
Annexe
Vitoladens - Commande de fioul. 42 Vue d'ensemble du menu 43 • Menu de base (voir page) 43 • Menu élargi (voir page) 44 • Interrogations possibles dans le menu élargi. 45 Définitions 46
Index 52
Première mise en service
La première mise en service et l'adaptation de la régulation à l'installation et au BATIMENT devront impérativement être réalisées par notre chauffagiste.
Votre installation de chauffage a été préréglée
La régulation a été réglée en usine sur "Chauffage et eau chaude".
Votre installation de chauffage est donc opérationnelle :
Chauffage des pièces
Entre 6 heures et 22 heures, les pièces sont chauffées à une "Cons. de temp. ambiente" de 20°C (mode chauffage normal). Entre 22 heures et 6 heures, les pièces sont chauffées à 3°C, c'est-à-dire à la "Cons. temp. réduite" (mode chauffage réduit, protection contre le gel). - Notre chauffagiste pourrait effectuer pour vous d'autres réglages au moment de la mise en service. Vous pouvez modifier à votre guise tous les réglages (voir chapitre "Chauffage des pièces").
Production d'eau chaude sanitaire
Entre 5 heures 30 et 22 heures, l'eau sanitaire est chauffée à la "Consigne de temp. ECS" de 50°C. La pompe de bouclage ECS (si existante) est enclenchée. Le ballon d'eau chaude n'est pas réchauffé entre 22 heures et 5 heures 30. La pompe de bouclage ECS (si existante) est arrêtée. - Notre chauffagiste pourrait effectuer pour vous d'autres réglages au moment de la mise en service. - Vous pouvez modifier à votre guise tous les réglages (voir chapitre "Production d'eau chaude sanitaire").
Protection contre le gel
Votre chaudière et votre ballon d'eau chaude sont protégés contre le gel.
Basculement heure d'hiver/heure d'été
- Ce basculement est effectué automatiquement.
Heure et date
La date et l'heure ont été réglées par votre chauffagiste au moment de la première mise en service.
Coupure de courant
Toutes les données sont conservées en cas de coupure de courant.
Termes techniques
Vous trouverez en annexe un glossaire avec la définition des termes permettant une meilleure compréhension des fonctions de votre régulation (voir page 46).
Conseils pour économiser l'énergie

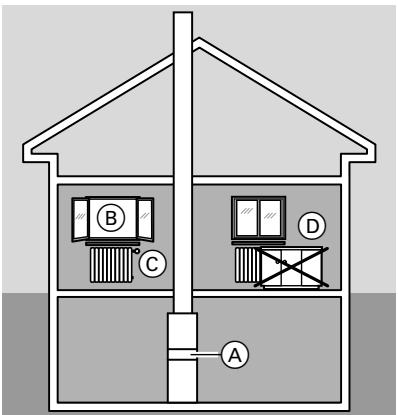

Utilisez les possibilités de réglage de la régulation (A) et de la commande à distance (si existante):
Evitez de surchauffer les pièces ; chaque degré de température ambiante en moins permet d'économiser jusqu'à 7 % de coûts de chauffage. Ne réglez pas la température ambiante au-delà de 19 °C (voir page 19). Ne réglez pas la température d'eau chaude sanitaire à une valeur trop élevée (voir page 25).
N'activez la pompe de bouclage ECS que si de l'eau chaude est soutirée. Réglez à cet effet la programmation horaire (voir page 27). Sélectionnez le programme de fonctionnement qui répond à votre besoin :
Lors des absences brèves (par ex. pendant les courses), sélectionnez le "Régime économique" (voir page 23). La température ambiante est réduite tant que le régime économique est activé. - Si vous partez en voyage, sélectionnez le "Programme vacances" (voir page 24). Tant que le programme vacances est activé, la température ambiante est réduite et la production d'eau chaude sanitaire est arrêtée. L'été, lorsque vous ne souhaitez pas chauffer les pièces mais que vous avez besoin d'eau chaude, sélectionnez le programme de fonctionnement "Eau chaude seulement" (voir page 25). - Si vous ne souhaitez ni chauffer de pièces, ni disposer d'eau chaude pendant une durée prolongée, réglez le programme de fonctionnement "Mode veille" (voir page 16).
Conseils pour économiser l'énergie (suite)
Veuillez vous adresser à votre chauffagiste pour les autres fonctions d'économie d'énergie de la régulation.
Autres recommandations :
- Ventilez correctement les pièces. Ouvrez brièvement les fenêtres (B) en grand en fermant les robinets thermostatiques (C).
- Descendez les volets roulants (le cas échéant) à la tombée de la nuit. Réglez correctement les robinets thermostatiques (C).
- Ne masquez pas les radiateurs (D) et les robinets thermostatiques (C). Maîtrisez la consommation d'eau chaude : prendre une douche consomme en général moins d'énergie que prendre un bain.

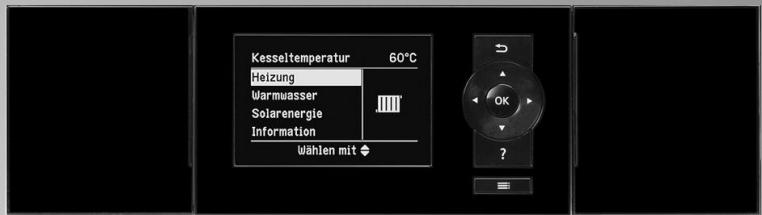

Organes de commande
Tous les réglages de votre installation de chauffage peuvent être effectués sur le module de commande de la régulation. Si des commandes à distance sont installées dans les pièces, les réglages peuvent également être effectués sur celles-ci.
Notice d'utilisation de la commande à distance
Remarque
Le module de commande peut être installé sur un socle pour montage mural. Celui-ci est disponible en option. Notre chauffagiste vous fournira toutes les informations à ce sujet.
Revenir en arrière d'une étape dans le menu ou arrêter un réglage commencé - Touches de déplacement du curseur Faire défiler le menu ou régler des valeurs
Une aide contextuelle vous fournit des explications sur les organes de commande et une information sur la sélection du circuit de chauffage (voir page 18).
OK Confirmer une sélection ou enregistrer le réglage effectué ? Afficher un texte d'aide concernant la ligne de menu sélectionnée : Accès au menu élargi
Pour accéder à l'aide contextuelle :
L'économiseur d'écran est actif : appuyez sur la touche ? - Vous vous trouvez quelque part dans le menu : appuyez sur jusqu'à l'affichage du menu de base (voir page 11). Ouvrez l'option "Aide" du menu.
Vous avez le choix entre deux niveaux de commande, le "Menu de base" et le "Menu élargi".
Dans le "Menu de base", vous pouvez effectuer et interroger les réglages les plus fréquemment utilisés :
Régler la température ambiante Régler la température d'eau chaude • Sélectionner le programme de fonctionnement Sélectionner la fonction de comport • Sélectionner la fonction d'économie d'énergie "Régime économique" Interroger l'état de fonctionnement - Interroger les températures, par ex. la température extérieure
Vous trouverez une vue d'ensemble du menu page 43.

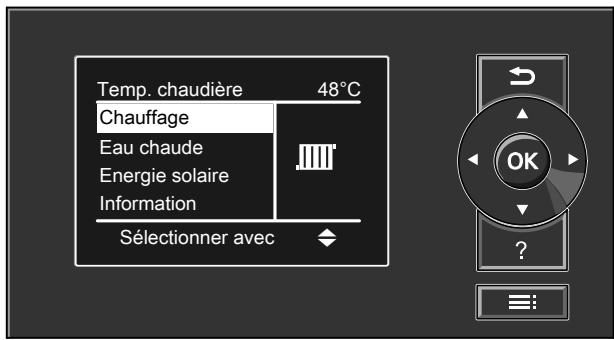

Pour ouvrir le menu de base :
L'économiseur d'écran est actif : appuyez sur une touche quelconque. - Vous vous trouvez quelque part dans le menu : appuyez sur jusqu'à l'affichage du menu de base.
Dans le "Menu élargi", vous pouvez effectuer et interroger les réglages relatifs à des fonctions rarement utilisées de la régulation comme le programme vacances et les programmes communications horaires.
Vous trouverez une vue d'ensemble du menu page 44.

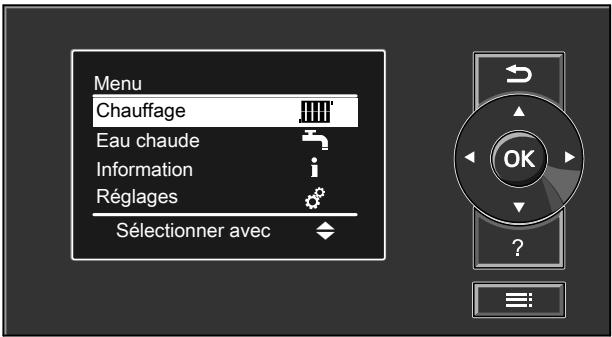

Pour ouvrir le menu élargi :
L'économiseur d'écran est actif : appuyez sur une touche quelconque puis sur - Vous vous trouvez quelque part dans le menu : appuyez sur

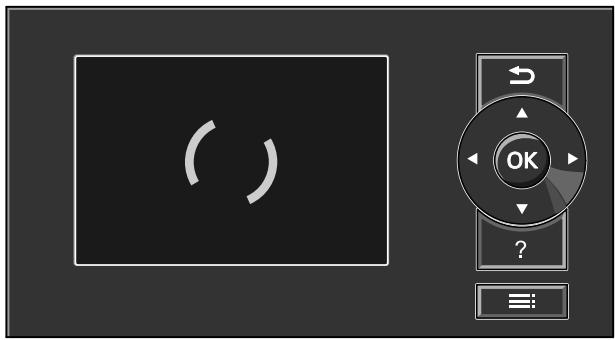

Si vous n'avez pas effectué d'action depuis plusieurs minutes, l'afficheur ne passe en mode "économiseur d'écran".
Appuyez sur la touche OK. Vous accédez au menu de base (voir page 11).
La ligne du menu sélectionnée est affichée sur fond blanc.

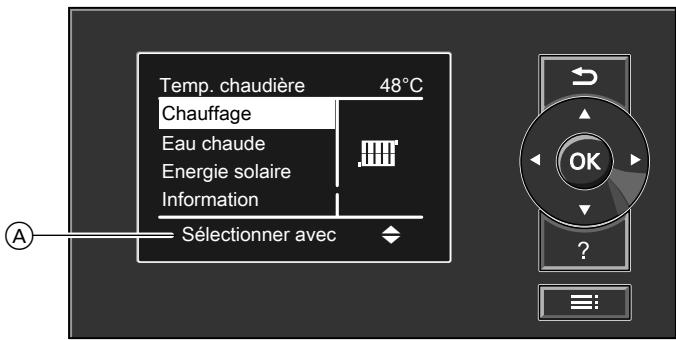

Les instructions nécessaires figurent dans la ligne de dialogue A.

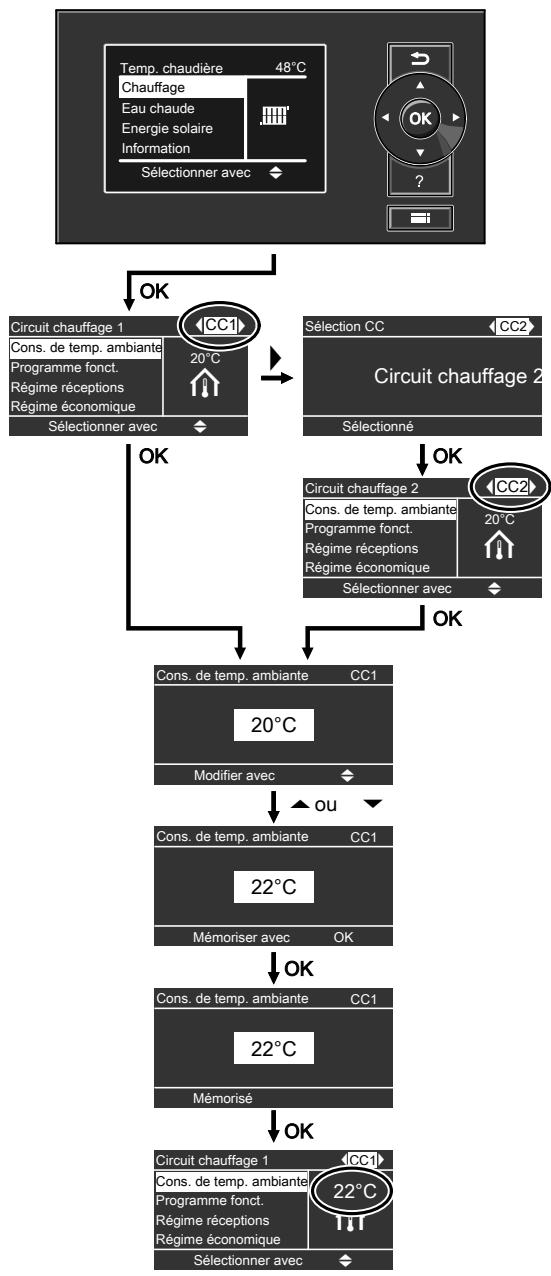

L'exemple suivant montre la façon de procéder pour les réglages de même que les différentes lignes de dialogue.
Enclencher l'installation de chauffage

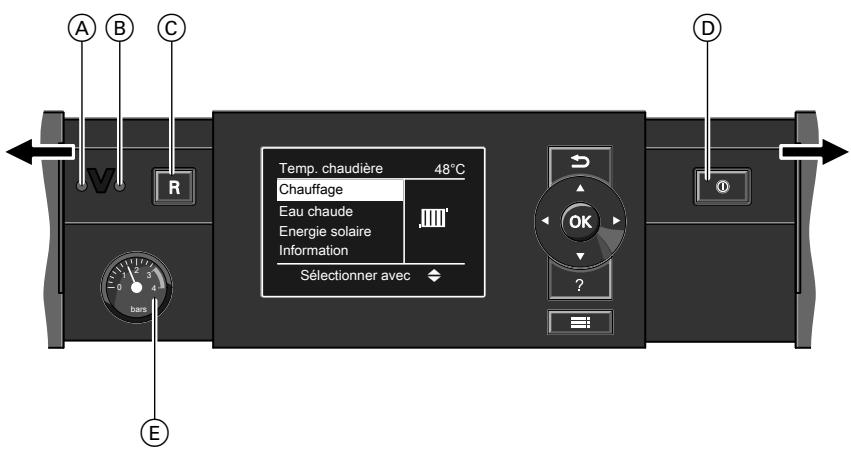

Voyant de dérangement (rouge) ⑧ Voyant de fonctionnement (vert) Touche de réarmement D Interrupteur d'alimentation électrique
- Contrôlez la pression de l'installation de chauffage sur le manomètre. Si l'aiguille indique moins de 1,0 bar, la pression de l'installation de chauffage est trop basse. Dans ce cas, rajoutez de l'eau ou contactez votre chauffagiste.
- En cas de fonctionnement avec une cheminée :
Vérifiez si les ouvertures d'admission et d'évacuation d'air dans le local d'installation sont ouvertes et si elles ne sont pas obstruées.
Remarque
Dans le cas du fonctionnement avec une cheminée, l'air de combustion est prélevé dans le local d'installation.
Manomètre (indicateur de pression)
3. Pour Vitodens et Vitopend : ouvre la vanne d'alimentation gaz. Pour Vitoladens :
ouvre les vannes d'arrêt des conduits de fioul (sur la cuve et le contrôle).
Remarque
Demandez à votre chauffagiste de vous expliquer l'emplacement et l'utilisation de ces éléments.
- Enclenchez la tension d'alimentation secteur, par exemple au niveau du fusible dédié ou de l'interrupteur principal.
Enclencher l'installation de chauffage (suite)
- Enclenchez l'interrupteur d'alimentation électrique "①".

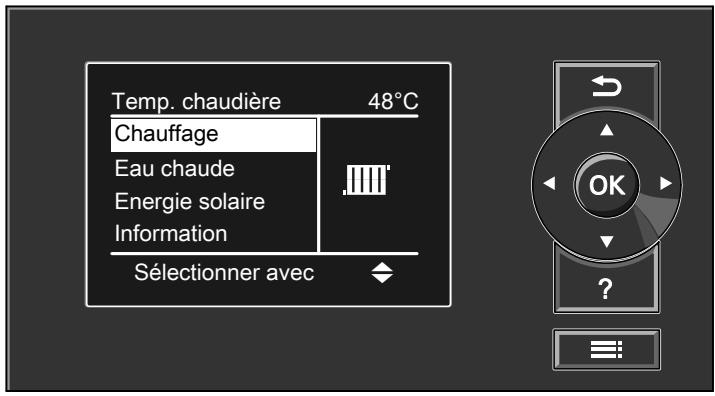

Peu de temps après, le menu de base s'affiche (voir page 11) et le voyant de fonctionnement vert est allumé. Notre installation de chauffage et, si
Les commandes à distance sont désormais opérationnelles.
Avec surveillance de protection contre le gel
Sélectionnez pour chaque circuit de chauffage le programme de fonctionnement "Mode veille".
Menu de base
- "Chauffage"
- Si nécessaire, sélectionnez le circuit de chauffage (voir page 18).
- Programme de fonctionnement
- "Mode veille"
Pas de chauffage des pièces. Pas de production d'eau chaude sanitaire. La protection contre le gel de la chaudière et du ballon d'eau chaude est active.
Remarque
Les circulateurs sont enclenchés brièvement toutes les 24 heures pour éviter leur grippage.
Mettre fin au programme de fonctionnement "mode veille
Sélectionnez un autre programme de fonctionnement.
Menu de base
- "Chauffage"
- Si nécessaire, sélectionnez le circuit de chauffage (voir page 18).
- "Programme de fonctionnement."
- "Eau chaude seulement" (régime d'été, pas de chauffage des pièces)
"Chauffage et eau chaude" (chauffage des pièces et production d'eau chaude sanitaire)
Sans surveillance de protection contre le gel (mise hors service)
- Coupe l'interrupteur d'alimentation électrique "①".
- Pour Vitodens et Vitopend : fermez la vanne d'alimentation gaz. Pour Vitoladens :
Arrêter l'installation de chauffage (suite)
Fermez les vannes d’arrêt des conduites de fioul (sur la cuve et le filtre).
Remarque
Demandez à votre chauffagiste de vous expliquer l'emplacement et l'utilisation de ces éléments.
- Coupez la tension d'alimentation secteur de l'installation de chauffage, par ex. au niveau du fusible dédié ou de l'interrupteur principal.
- Si des températures extérieures inférieures à 3°C sont à prévoir, prenez des mesures appropriées pour protégerez l'installation de chauffage contre le gel. Le cas échéant, contactez votre chauffagiste.
Remarque
Après une mise hors service prolongée, il peut être nécessaire de régler la date et l'heure (voir page 30).
Réglages nécessaires (chauffage des pièces)
Si vous souhaitez chauffer les pièces, vérifiez les points suivants :
Avez-vous sélectionné le circuit de chauffage ?
Réglage, voir chapitre suivant.
Avez-vous réglé la température ambiantes souhaitée ?
Réglage, voir page 19.
Avez-vous réglé le bon programme de fonctionnement?
Réglage, voir page 19.
Avez-vous réglé la bonne programmation horaire?
Réglage, voir page 20.

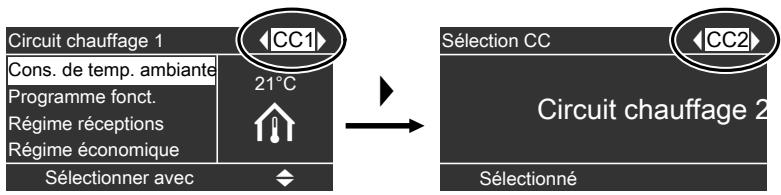

Sélectionner le circuit de chauffage
Si nécessaire, le chauffage de l'ensemble des pièces peut être réparti sur plusieurs circuits de chauffage.
Dans le cas des installations comportant plusieurs circuits de chauffage, sélectionnez pour tous les réglages de chauffage des pièces d'abord le circuit de chauffage pour lequel vous souhaitez effectuer des modifications. - Cette possibilité n'existe pas dans le cas des installations de chauffage ne comptant qu'un seul circuit de chauffage.
"Circuit chauffage 1" : il s'agit du circuit de chauffage des pièces que vous habitez. "Circuit chauffage 2" : il s'agit du circuit de chauffage d'un appartement sous-loué.
Les circuits de chauffage ont été désignés en usine par "Circuit chauffage 1" (CC1), "Circuit chauffage 2" (CC2) et "Circuit chauffage 3" (CC3).

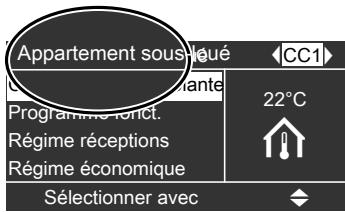

Si les circuits de chauffage ont été renommés par vous-même ou par votre chauffagiste (par ex. en "appartement sous-loué", etc.), l'écran indiquera non pas "Circuit chauffage 1" mais ce nom (voir page 29).
Régler la température ambiantepour le mode chauffage normal
Menu de base
- "Chauffage"
- Si nécessaire, sélectionnez le circuit de chauffage (voir page 18).
- Cons. de temp. ambi.
- Réglez la valeur souhaitée.
Régler la température ambiantepour le mode chauffage réduit (abaissement nocturne)
Réglage usine : 3°C
Menu elargi
- "Chauffage"
- Si nécessaire, sélectionnez le circuit de chauffage (voir page 18).
- Cons. temp. réduite.
- Réglez la valeur souhaitée.
Les pièces sont chauffées à cette température :
entre les plages horaires de chauffage normal (voir page 20) ■ dans le cadre du programme vacances (voir page 24)
Réglage usine : "chauffage et eau chaude
Menu de base
- "Chauffage"
- Si nécessaire, sélectionnez le circuit de chauffage (voir page 18).
- Programme fonctionnel
- Chauffage et eau chaude
- ante spécifique et la programmation horaire. L'eau chaude est réchauffée d'après la température d'eau chaude spécifiée et la programmation horaire.
Régler la programmation horaire pour le chauffage des pièces
La programmation horaire pour le chauffage des pièces se compose de plages horaires. Une plage horaire de 6 à 22 heures a été réglée en usine pour tous les jours de la semaine. - Vous pouvez définir jusqu'à 4 plages horaires par jour pour le mode chauffage normal. Pour chaque plage horaire, réglez l'heure de début et l'heure de fin. Entre ces plages horaires, les pièces sont chauffées à la température ambiante réduite (voir page 19). - Vous pouvez régler de manière spécifique la programmation horaire. Lors du réglage, tenez compte du fait que votre installation de chauffage a besoin d'un certain temps pour chauffer les pièces à la température souhaitée. Dans le "Menu élargi", vous pouvez visualiser la programmation horaire actuelle sous "Information" (page 32).
Réglage dans le menu élargi :
- "Chauffage"
- Si nécessaire, sélectionnez le circuit de chauffage.
- Programmation chauffage
- Sélectionnez la partie de la semaine ou le jour.
- Sélectionnez la plage horaire 1, 2, 3 ou 4.
- Réglez l'heure de début et l'heure de fin de chaque plage horaire.

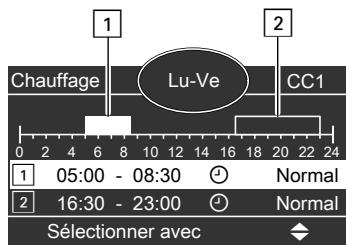

Exemple représenté :
■ Programmation horaire du lundi au vendredi ("Lu-Ve")
Plage horaire 1: de 5 heures à 8 heures 30
Plage horaire 2: de 16 heures 30 à 23 heures
Vous souhaitez régler la même programmation horsaire pour tous les jours de la semaine horsis le lundi : sélectionnez la période "Lundi-Dimanche" et réglez la programmation horsaire. Sélectionnez ensuite "Lundi" et réglez la programmation horsaire correspondante.
Remarque
Si vous souhaitez abandonner le réglage, appuyez sur jusqu'à l'apparition de l'affichage souhaité.

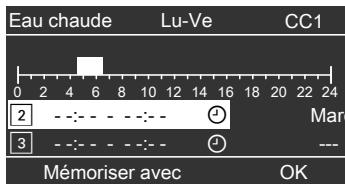

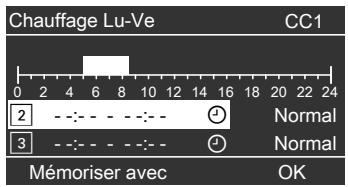

Effacer une plage horaire
Réglez une heure de fin identique à l'heure de début. Pour la plage horaire sélectionnée, l'écran affiche "- - : - -".
Modifier la courbe de chauffe
Le comportement de la chaudière de votre installation est fonction de la pente et de la parallèle de la courbe de chauffe sélectionnée. Vous trouvez davantage d'informations sous "Définitions" page 47.
Réglage usine :
Pente: 1,4 - Parallèle de la courbe de chauffe : 0 - Température ambiante normale (consigne) : 20 °C - Température ambiante réduite (consigne) : 3 °C
Réglage dans le menu élargi :
- "Chauffage"
- Si nécessaire, sélectionnez le circuit de chauffage.
- Courbe de chauffe
Appuyez sur la touche ? pour obtenir des conseils sur quand et comment modifier la pente et la parallèle de la courbe de chauffe.
- Réglez la valeur souhaitée.
Modifier la pente de la courbe de chauffe sur 1,5.

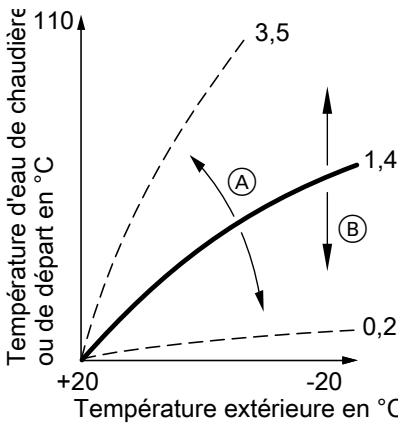

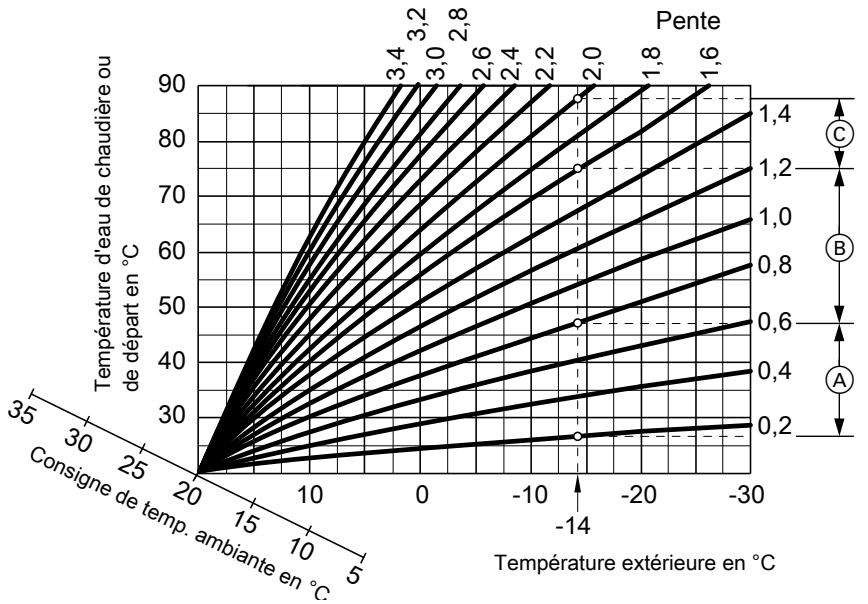

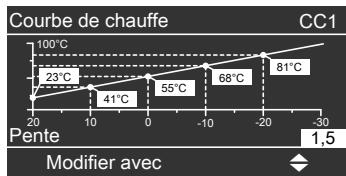

Un graphique vous montre la modification de la courbe de chauffe lorsque vous modifiez la pente ou la parallèle.
Modifier la courbe de chauffe (suite)
Les consignes de température de départ sont indiquées sur fond blanc pour le circuit de chauffage en fonction des différentes températures extérieures (représentées sur l'axe horizontal).
Remarque
Un réglage de la pente ou de la parallèle sur une valeur trop élevée ou trop BASSE n'occasionne pas de dommages à l'installation de chauffage.
Couper le chauffage des pièces
Menu de base 1. "Chauffage" 2. Si nécessaire, sélectionnez le circuit de chauffage. 3. "Programme fonct." 4. "Eau chaude seulement" (régime d'été, pas de chauffage des pièces) ou
"Mode veille" (surveillance de protection contre le gel)
Sélectionner la fonction de comportement
Cette fonction vous permet de modifier la température ambiantependant quelques heures, par exemple si des invités restent plus longtemps un soir. Il n'est alors pas nécessaire de modifier les réglages de base effectués. Avec cette fonction, l'eau chaude est réchauffée à la température de consigne régée.
- "Chauffage"
- Si nécessaire, sélectionnez le circuit de chauffage.

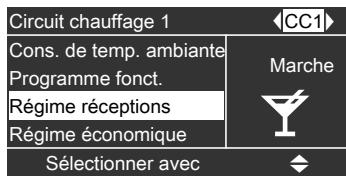

- Régime réceptions
- Les pièces sont chauffées à la température souhaitée. L'eau chaude est réchauffée à la consigne de température réglée.
Mettre fin à la fonction de comport
Fin automatique au bout de 8 heures ou Fin automatique lors de l'inversion sur le mode chauffage normal en fonction de la programmation horaire ou Dans le menu de base, mettez le "Régime réceptions" sur "Arrêt".
- Réglez la température souhaitée pendant le régime réceptions.
Sélectionner la fonction d'économie d'énergie "régime économique
Pour économiser l'énergie, vous pouvez abaisser la température ambiantependant le mode chauffage normal, par exemple lorsque vous quittez l'appartementpendant quelques heures.
- "Chauffage"
- Si nécessaire, sélectionnez le circuit de chauffage.

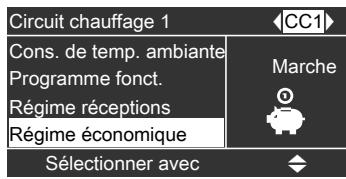

- Régime économique
Mettre fin au régime économique
Fin automatique lors de l'inversion sur le mode chauffage réduit en fonction de la programmation horaire. - Par le réglage dans le menu de base.
Sélectionner la fonction d'économie d'énergie "programme vacance
Pour économiser l'énergie, par exemple en cas d'absence prolongée durant les vacances, vous pouvez activer le "Programme vacance".
La régulation est réglée de manière à ce que le programme vacance agisse sur tous les circuits de chauffage. Si vous souhaitez modifier ce réglage, veuillez vous adresser à votre chauffagiste.
Le programme vacance peut avoir différentes répercussions en fonction du programme de fonctionnement réglé (voir page 19):
■ Programme de fonctionnement "Chauffage et eau chaude" : les pièces sont chauffées à la température ambiante réduite réglée (voir page 19). La production d'eau chaude sanitaire est à l'arrêt. Programme de fonctionnement "Eau chaude seulement" : seule la surveillance de protection contre le gel de la chaudière et du ballon d'eau chaude est active pour tous les circuits de chauffage.
Réglage dans le menu élargi :
1. 2. "Chauffage"
3. "Programme vacance

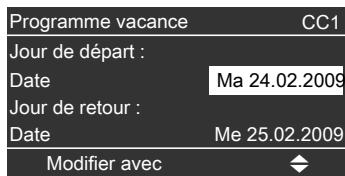

- Réglez le jour de départ et le jour de retour.
Arrêter ou effacer le programme vacances
Menu elargi
- "Chauffage"
- Programme vacances
- Effacer le programme
Réglages nécessaires (production d'eau chaude sanitaire)
Si vous souhaitez produire de l'eau chaude sanitaire, vérifiez les points suivants : Avez-vous réglé la température d'eau chaude souhaitée?
Réglage, voir page 25.
Avez-vous réglé le bon programme de fonctionnement?
Réglage, voir page 25.
Avez-vous réglé la bonne programme horaire?
Réglage, voir page 26.
Régler la température d'eau chaude
Menu de base
- "Eau chaude"
- Régler la valeur souhaitée.
Régler le programme de fonctionnement pour la production d'eau chaude sanitaire
Menu de base
- "Chauffage"
- Si nécessaire, sélectionnez le circuit de chauffage.
- Programme fonctionnel
- "Chauffage et eau chaude" (avec chauffage des pièces)
"Eau chaude seulement" (régime d'été, sans chauffage des pièces)
Remarque
La régulation est réglée de manière à ce que la production d'eau chaude sanitaire agisse sur tous les circuits de chauffage. Si vous souhaitez modifier ce réglage, veuillez vous adresser à votre chauffagiste.
Régler la programmation horaire pour la production d'eau chaude sanitaire
La programmation horaire pour la production d'eau chaude sanitaire se compose de plages horaires. Une plage horaire de 5 heures 30 à 22 heures a été réglée en usine pour tous les jours de la semaine. Le mode automatique a été réglé en usine pour la production d'eau chaude sanitaire. Autrement dit, pendant le mode chauffage normal (voir page 20), l'eau chaude est réchauffée à la consigne de température. Afin que vous disposiez d'une quantité suffisante d'eau chaude lors du début du mode chauffage normal, la plage horaire de production d'eau chaude sanitaire débute une demi-heure avant la plage horaire du mode chauffage normal. Si vous ne souhaitez pas de mode automatique, vous pouvez sélectionner de manière spécifique jusqu'à 4 plages horaires pour la production d'eau chaude sanitaire par jour. Pour chaque plage horaire, régalez l'heure de début et l'heure de fin. Lors du réglage, tenez compte du fait que votre installation de chauffage a besoin d'un certain temps pour chauffer l'eau chaude à la température souhaitée. Dans le "Menu élargi", vous pouvez visualiser la programmation horaire actuelle sous "Information" (voir page 32).
Réglage dans le menu élargi :
- "Eau chaude"
- Programmation ECS
- "Spécifique"
- Sélectionnez la partie de la semaine ou le jour.
- Sélectionnez la plage horsaire 1, 2, 3 ou 4.
- Réglez l'heure de début et l'heure de fin de chaque plage horaire.

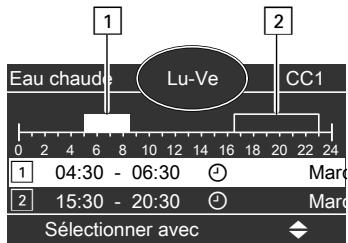

Exemple représenté :
■ Programmation horaire du lundi au vendredi ("Lu-Ve")
Plage horaire 1: de 4 heures 30 à 6 heures 30
Plage horaire 2: de 15 heures 30 à 20 heures 30
vous souhaitez régler la même programmation horaire pour tous les jours de la semaine horsis le lundi :
sélectionnez la période "Lundi-Dimanche" et réglez la programmation horsaire.
Sélectionnez ensuite "Lundi" et réglez la programmation horsaire correspondante.
Remarque
Si vous souhaitez abandonner le réglage, appuyez sur jusqu'à l'apparition de l'affichage souhaité.
Effacer une plage horaire
Réglez une heure de fin identique à l'heure de début. Pour la plage horaire sélectionnée, l'écran affiche "- - : - -".
Production d'eau chaude sanitaire unique en dehors de la programmation horaire
Remarque
Au moins un circuit de chauffage de votre installation ne doit pas être en mode veille.
3. "Régime réceptions
- Si nécessaire, sélectionnez le circuit de chauffage.
- Désactivez à nouveau le "Régime réceptions" avec "Arrêt" afin d’éviter le chauffage involontaire des pièces à la température ambient normale.
Installation de chauffage avec pompe de bouclage ECS
Vous trouvez davantage d'informations sur la pompe de bouclage ECS sous "Définitions" page 51.
Le mode automatique a été réglé en usine pour la pompe de bouclage ECS. Autrement dit, la pompe de bouclage ECS est enclenchée parallèlement à la programmation horaire pour la production d'eau chaude sanitaire (voir page 26). Si vous ne souhaitez pas de mode automatique, vous pouvez sélectionner de manière spécifique jusqu'à 4 plages horaires pour la pompe de bouclage ECS par jour. Pour chaque plage horaire, régalez l'heure de début et l'heure de fin. Dans le menu "Information", vous pouvez visualiser la programmation horaire actuelle (voir page 32).
Remarque
L'activation de la pompe de bouclage ECS n'est judicieuse que pendant les périodes de soutirage d'eau chaude.
Réglage dans le menu élargi :
- "Eau chaude"
- Programme bouclage ECS.
- "Sécique"
- Sélectionnez la partie de la semaine ou le jour.
- Sélectionnez la plage horaire 1, 2, 3 ou 4.
- Réglez l'heure de début et l'heure de fin de chaque plage horaire.
Remarque
Si vous souhaitez abandonner le réglage, appuyez sur jusqu'à l'apparition de l'affichage souhaité.
Effacer une plage horaire pour la pompe de bouclage ECS

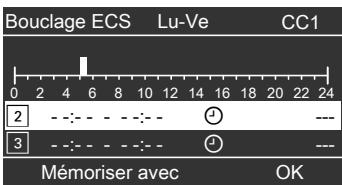

Réglez une heure de fin identique à l'heure de début. Pour la plage horaire sélectionnée, l'écran affiche "- - : - -".
Couper la production d'eau chaude sanitaire
Vous ne souhaitez ni produire de l'eau chaude sanitaire, ni chauffer les pièces.
- Consigne de température ECS
- Reglez 10°C
Menu de base
- "Chauffage"
- Si nécessaire, sélectionnez le circuit de chauffage.
- Programme fonctionnel
- Mode veille (surveillance de protection contre le gel)
Vous ne souhaitez pas produire d'eau chaude sanitaire mais chauffer les pièces.
Menu de base
- "Chauffage"
- Si nécessaire, sélectionnez le circuit de chauffage.
- Programme fonctionnel
- Chauffage et eau chaude
- Jusqu'au menu de base.
- "Eau chaude"
Régler le contraste de l'écran
Menu elargi
- "Réglages"
- "Contraste"
- Réglez le contraste souhaité.
Régler la luminosité de l'éclairage de l'écran
Vous souhaitez améliorer la lisibilité des textes affichés. Modifiez la luminosité pour la rubrique "Fonction".
Vous pouvez également modifier la luminosité pour l'économiseur d'écran.
- "Luminosite"
- Fonction ou Economiseur d'écran.
- Réglez la luminosité souhaitée.
Menu elargi
- "Réglages"
Entrer un nom pour les circuits de chauffage
Vous pouvez donner un nom de votre choix aux circuits de chauffage 1, 2 et 3 ("CC1", "CC2" et "CC3"). Les abréviations "CC1", "CC2" et "CC3" sont conservées.
Menu elargi
- "Réglages"
- Label d'affection
- "Circuit chauffage 1", "Circuit chauffage 2" ou "Circuit chauffage 3"
- "Modifier"
- Sélectionnez le caractère souhaité avec "Modifier avec".
- Passez au caractère suivant avec "Sélectionner avec".
- Avec OK, vous validez en une fois tous les caractères sélectionnés et quittez le menu.
Remarque
Avec "Remettre à zéro ?", le nom saisi est de nouveau effacé et circuit de chauffage 1, 2 ou 3 réapparaît.
Nom pour le circuit de chauffage 1: appartement sous-loué
Entrer un nom pour les circuits de chauffage (suite)
Dans le menu, le circuit de chauffage 1 est appelé "Appartement sous-loué".
Régler l'heure et la date
L'heure et la date ont été réglées en usine. Si votre installation de chauffage est restée hors service pendant une durée prolongée, il peut être nécessaire de régler l'heure et la date.
Menu elargi
- "Réglages"
- "Date/Heure"
- Sélectionnez l'heure et la date.
Sélectionner la langue
Menu elargi
- "Réglages"
- "Langue"
- Sélectionnez la langue souhaitée.
Sélectionner l'unité de température (°c/°f)
Réglage usine : °C
Menu elargi
- "Réglages"
- Unité de température
- Réglez l'unité de température "°C" ou "°F".
Rétablir le réglage usine
Vous avez la possibilité de revenir aux réglages usine séparément pour toutes les valeurs modifiées pour chaque circuit de chauffage.
- "Réglages"
- Réglage de base
- "Circuit chauffage 1", "Circuit chauffage 2" ou "Circuit chauffage 3"
Les réglages et valeurs suivants sont réinitialisés :
Consigne de température ambiant.e Consigne de température ECS ■ Programmation horai.re pour le chauffage des pièc.es ■ Programmation horai.re pour la production d'eau chaude sanitaire ■ Programmation horai.re pour la pompe de bouclage ECS Effacement du régime réceptions Effacement du régime économique Effacement du programme vacance Pente et parallèle de la courbe de chauffe
Suivant les composants raccordés et les réglages effectués, vous pouvez interroger les températures et les états de fonctionnement actuels.
Vous pouvez interroger les informations dans le "Menu de base" et dans le "Menu élargi".
- "Information"
- Sélectionnez l'option souhaitée.
Remarque
L'écran affiche des informations sur le programme de fonctionnement actuel et l'état de fonctionnement en fonction de la programmation horaire régée pour les différents circuits de chauffage.
Si vous avez attribué un nom aux circuits de chauffage (voir page 29), ce nom apparaît.
Toutes les informations sont indiquées dans la vue d'ensemble du menu (voir page 43).
Dans ce menu, les informations sont organisées par groupes :
Des informations supplémentaires sur les différents circuits de chauffage vous sont fournies, par ex. le programme de fonctionnement et la programmation horaire actuelles.
Si vous avez attribué un nom aux circuits de chauffage (voir page 29), ce nom apparaît.
Menu elargi
- "Information"
- Sélectionnez le groupe.
- Sélectionnez l'interrogation souhaitée.
Interrogations en relation avec des installations solaires
Menu de base
Énergie solaire
La production d'énergie solaire des 7 derniers jours est indiquée sur un graphique.
La ligne qui clignote sur le graphique indique que le jour en cours n'est pas encore terminé.
Remarque
Vous trouvez d'autres interrogations possibles, par ex. sur le nombre d'heures de fonctionnement de la pompe du circuit solaire dans le "Menu élargi", groupe "Solaire".
Remettre des données à zéro
Vous pouvez remettre à zéro (effacer) les données suivantes :
- Nombre d'heures de fonctionnement du brûleur Consommation de combustible si paramétrée par votre chauffagiste
- Nombre de démarrages du brûleur En association avec une installation solaire : production d'énergie solaire et nombre d'heures de fonctionnement de la pompe du circuit solaire
Menu elargi
- "Information"
- Effacer données
Interroger le message d'entretien
Si votre installation de chauffage nécessite un entretien, le symbole "f" clignote sur l'écran et "Entretien" s'affiche.
- Avec la touche OK, vous pouvez afficher le motif de l'entretien.
- Avec la touche OK, vous pouvez afficher des informations sur l'entretien nécessaire.
- Pour acquitter le message d'entretien, suivez les instructions dans le menu. Le message d'entretien est mémorisé dans le menu.
Interroger le message d'entretien (suite)
Informe-toi chez le chauffagiste.
Remarque
Si l'entretien ne peut être effectué qu'ultérieurement, le message d'entretien réapparaît le lundi suivant.
Interroger le message d'entretien acquitté
- Ouvrez le menu de base.
- Sélectionnez "Entretien".
Interroger le message de défaut
Si des défauts surviennent dans votre installation de chauffage, le symbole "△" clignote sur l'écran et "Défaut" s'affiche. De plus, le voyant de dérangement rouge clignote (voir page 15).
- Avec la touche OK, vous pouvez afficher l'origine du default.
- Avec la touche ?, vous pouvez afficher des informations sur le compositement de l'installation de chauffage. Vous obtenez également des conseils sur les mesures à prendre avant d'informer le chauffagiste.
- Notez l'origine du defaulted et le code de defaulted figurant à droite. Dans l'exemple : "Sonde extérieure 18" et"Defaut A2".
Le chauffagiste pourrait ainsi s'y préparer et vous éviterez éventuellement des frais de déplacement supplémentaires.
- Pour acquitter le message de défaut, suivez les instructions dans le menu. Le message de défaut est mémorisé dans le menu.
Remarque
Si vous avez raccordé un dispositif de signalisation (par ex. une sirène) pour les messages de défaut, l'acquittement du message de défaut arrête celui-ci. Si le défaut ne peut être éliminé qu'ultérieurement, le message de défaut réapparaît le lendemain et le dispositif de signalement se remet en marche.
Interroger le message de défaut acquitté
- Ouvrez le menu de base.
- Sélectionnez "Défaut".
Marche provisoire
La marche provisoire ne doit être activée que par votre installateur à l'occasion de l'entretien annuel.
Ouvrez "Mode test" dans le menu de base.
Remarque
La marche provisoire prend fin automatiquement au bout de 30 mn. Vous pouvez également mettre fin à la marche provisoire avec OK.
Les pièces sont trop froides
| Cause | Elimination |
| L'installation de chauffage ne fonctionne pas. | ■ Enclenchez l'interrupteur d'alimentation électrique "①" (voir figure page 15).■ Enclenchez l'interrupteur principal, si existant (place à l'extérieur du local).■ Enclenchez le fusible du tableau de distribution électrique (fusion de l'installation domestique). |
| La régulation ou la commande à distance est mal réglée. | Contrôlez et rectifiez si nécessaire les réglages :■ "Chauffage et eau chaude" doit être réglé (voir page 19)■ Température ambiente (voir page 19)■ Heure (voir page 30)■ Programmation hora (voir page 20) |
| Uniquement en cas de fonctionnement avec production d'eau chaude sanitaire : la priorité à la production d'eau chaude sanitaire est active. | Attendez que le gallon d'eau chaude soit à température.En cas de production d'eau chaude sanitaire instantanée, arrêtez le soutirage. |
| Manque de combustible. | Avec du fioul ou du propane : contrôlez la réserve de combustible et passez commande si nécessaire.Avec du gaz naturel : ouvre la vanne d'alimentation gaz. Ren-seignez-vous auprès de votre fournisseur de gaz. |
| "Boît. contrôle brûleur" s'affiche. | Appuyez sur la touche R (voir figure page 15).Acquittez le défaut (voir page 34).Si ce défaut se produit, informez votre chauffagiste.Le message de défaut est affchéé jusqu'à ce que son origine ait été éliminée. |
| "Défaut" s'affiche et levoyant de déran-gement rouge clignote. | Interrogez la nature du défaut et acquit-ze-le (voir page 34). Si nécessaire, infor-mez le chauffagiste. |
Les pièces sont trop chaudes
| Cause | Elimination |
| La régulation ou la commande à distance est mal réglée. | Contrôlez et rectifiez si nécessaire les régliages :
■ Température ambiente (voir page 19)
■ Heure (voir page 30)
■ Programmation hora (voir page 20) |
| "Défaut" s'affiche et levoyant de déran-gement rouge clignote. | Interrogez la nature du défaut et acquit-tez-le (voir page 34). Si nécessaire, infor-mez le chauffagiste. |
Il n'y a pas d'eau chaude
| Cause | Elimination |
| L'installation de chauffage ne fonctionne pas. | ■ Enclenchez l'interrupteur d'alimentation électrique "①" (voir page 15).■ Enclenchez l'interrupteur principal, si existant (place à l'extérieur du local).■ Enclenchez le fusible du tableau de distribution électrique (fusion de l'installation domestique). |
| La régulation ou la commande à distance est mal réglée. | Contrôlez et rectifiez si nécessaire les réglages :■ La production d'eau chaude sanitaire doit être activée (voir page 25)■ Température d'eau chaude (voir page 25)■ Programmation hora (voir page 26)■ Heure (voir page 30) |
| Manque de combustible. | Avec du fioul ou du propane : contrôlez la réserve de combustible et passez commande si nécessaire. Avec du gaz naturel : ouvrez la vanne d'alimentation gaz. Ren-seignez-vous auprès de votre fournisseur de gaz. |
| "Défaut" s'affiche et le voyageant de déran-gement rouge clignote. | Interrogez la nature du début et acquit-tez-le (voir page 34). Si nécessaire, infor-mez le chauffagiste. |
Eau chaude est à une température excessive
| Cause | Elimination |
| La régulation est mal réglée. | Contrôlez et rectifiez si nécessaire la température d'eau chaude (voir page 25). |
À" clignote et "défaut" est affiché
| Cause | Elimination |
| Défaut de l'installation de chauffage. | Procedez de la manière décrite page 34. |
Clignote et « entretien » est affiché
| Cause | Elimination |
| Une échéance d'entretien programmee par votre chauffagiste est atteinte. | Procedez de la manière décrite page 33. |
Fonction verrouillée
| Cause | Elimination |
| L'utilisation de cette fonction est verrouil-lee. | Votre chauffagiste peut supprimer le ver-rouillage. |
| Cause | Elimination |
| Le programme de fonctionnement régèle sur la régulation a été inversé par un organe de commande externe (par ex. par une extension de raccordement). | Une élimination est inutile. L'inversion du programme de fonctionnement a été prescrite par un réglage manuel. |
"Programme externe" est affiché
| Cause | Elimination |
| Le programme de fonctionnement régèle sur la régulation a été inversé par l'interface de communication Vitocom 100. | You pouvez modifier le programme de fonctionnement. Suivez les instructions données dans le menu. |
Nettoyage
Les appareils pourront être nettoyés avec un produit ménager du commerce (ne pas employer de poudre à récurer).
Contrôle et entretien
Un entretien régulier est nécessaire pour garantir un fonctionnement fiable, économe en énergie, respectueux de l'environnement et sûr. La meilleure solution consiste à conclure un contrat de contrôle et d'entretien avec votre chauffagiste.
Chaudière
Plus la chaudière est encrassée, plus la température des fumées augmente et donc les déperditions énergétiques. La chaudière fait l'objet d'un entretien annuel obligatoire selon la législation en vigueur.
Ballon d'eau chaude sanitaire (si présent)
Il est recommandé d'effectuer des travaux d'entretien et de nettoyage au plus tard deux ans après la mise en service puis à intervalles réguliers.
Le nettoyage de l'intérieur du ballon d'eau chaude sanitaire, y compris des raccords eau froide et eau chaude, ne devra être effectué que par un chauffagiste qualifié.
Si un organe de traitement de l'eau (comme un adoucisseur) est implanté dans l'arrivée d'eau froide du ballon, refaire le plein en temps utile. Veuillez respecter la notice du fabricant.
Remarques supplémentaires pour le Vitocell 100 :
Nous conseillons de faire contrôler l'aptitude à la fonction de l'anode au magnésium tous les ans par le chauffagiste.
Ce contrôle peut être réalisé sans interruption du fonctionnement de l'installation. Le chauffagiste mesure le courant de protection à l'aide d'un contrôleur d'anode.
Soupape de sécurité (ballon d'eau chaude sanitaire)
La réaction de la soupape de sécurité devra être contrôlée par l'utilisateur ou le chauffagiste tous les six mois en manœuvrant légèrement cet organe. Il y a risque d'encrassement du siège de la soupape (voir notice d'utilisation du fabricant de la soupape de sécurité).
Filtre d'eau potable (si l'installation en est équipée)
Pour des raisons d'hygiène :
La cartouche filtrante sera remplacée tous les 6 mois (contrôle visuel tous les 2 mois) sur les filtres sans rincage à contre-courant. Les filtres à rincage à contre-courant seront rincés tous les deux mois.
Qualité du fioul
La Vitoladens 300-W et la Vitola-dens 333-F sont prévues pour la combustion de fioul à faible teneur en soufre (maxi. 50 ppm).
Si ce combustible à faible teneur en soufre est utilisé, une neutralisation des condensats est inutile.
Additifs pour fioul
Les additifs pour fioul peuvent être utilisés s'ils présentent les caractéristiques suivantes :
Amélioration de la stabilité au stockage du combustible. Accroissement de la stabilité thermique du combustible. Réduction des émanations des cuves.
Attention
Les additifs pour fioul peuvent former des résidus et nuire à la fiabilité de fonctionnement. L'utilisation d'additifs pour fioul laissant des résidus est interdite.
Les améliorants de combustion sont inutiles dans le cas des brûleurs fioul Viessmann car ceux-ci sont efficaces et peu polluants.
Attention
Les améliorants de combustion peuvent former des résidus et nuire à la fiabilité de fonctionnement.
L'utilisation d'améliorants de combustion laissant des résidus est interdite.
Biocombustibles
Les biocombustibles sont produits à partir d'huiles végétales telles l'huile de tournesol ou l'huile de colza.
Attention
Les biocombustibles peuvent endommager les brûleurs fioul Viessmann.
Leur utilisation est interdite.
Améliorants de combustion
Les améliorants de combustion sont des additifs qui optimisent la combustion du fioul.
Veuillez vous adresser à votre chauffagiste pour toute question.
5586 643-F
Menu élargi (voir page 12)
Remarque
Suivant l'équipement de votre installation de chauffage, toutes les interrogations indiquées ne sont pas possibles.
Général
| "Température ext." |
| "Temp. chaudière" |
| "Temp. dép. primaire" (température de départ commune) |
| "Brûleur" |
| "Heures fonct." |
| "Brûleur allure 1" |
| "Heures fonct." |
| "Brûleur allure 2" |
| "Heures fonct." |
| "Consommation" (consommation de combustible, ne concernne que les chaudières fonctionnant au fioul) |
| "Pompe interne" |
| "Sortie interne" |
| "Pompe alimentation" |
| "Verr. apparéil ext." |
| "Signalisation d'alarme centralisé" |
| "N° de participant" |
| "Entrées ext. H1" |
| "Heure" |
| "Date" |
| "Signal radio" |
Circuit chauffage 1 CC 1
| "Programme fonct." |
| "Etat de fonctionnement" |
| "Programmation hora" |
| "Cons. de temp. amb." |
| "Temp. amb. effect." |
| "Cons. temp. réduite" |
| "Cons. T. amb. ext." |
| "Cons. temp. récep." |
| "Pente" |
| "Parallele" |
| "PompeCHAuffage" |
| "Programme vacance" |
Circuit chauffage 2, 3 CC 2, 3
| "Programme fonct." |
| "Etat de fonctionnement" |
| "Programmation hora" |
| "Cons. de temp. amb." |
| "Temp. amb. effect." |
| "Cons. temp. réd." |
| "Cons. T. amb. ext." |
| "Cons. temp. récep." |
| "Pente" |
| "Parallèle" |
| "Pompe chauffage" |
| "Vanne mélangeuse" |
| "Température de départ" |
| "Programme vacance" |
Eau chaude
| "Programmation ECS CC 1" |
| "Programmation ECS CC 2" |
| "Programmation ECS CC 3" |
| "Progr. bouclage ECS CC 1" |
| "Progr. bouclage ECS CC 2" |
| "Progr. bouclage ECS CC 3" |
| "Temp. ECS effect." |
| "Pompe charge ECS" |
| "Pompe boulc. ECS" |
| "Selecteur de début" |
Solaire
| "Temp. capteurs" |
| "Eau chaude solaire" |
| "Pompe solaire h" |
| "Bargraph énergie solaire" |
| "Energie solaire" |
| "Pompe solaire Marche/Arrêt" |
| "Vitesse pompe solaire" |
| "Bloage prod. ECS" |
| "Sortie 2 Marche/Arrêt" |
| "Sortie 2 h" |
| "Sonde 3" |
| "Sonde 4" |
| "Blocage de l'appointCHAUFFAGE" |
Définitions
Mode d'abaissement (mode chauffage réduit)
Voir "Mode chauffage réduit".
Programme de fonctionnement
Le programme de fonctionnement vous permet de choisir de chauffer les pièces et de produire de l'eau chaude sanitaire ou de produire uniquement de l'eau chaude sanitaire. Il permet également d'arrêter tout chauffage avec une surveillance de protection contre le gel.
Vous avez le choix entre les programmes de fonctionnement suivants :
Chauffage et eau chaude
Les pièces sont chauffées, de l'eau chaude sanitaire est produite (égime d'hiver).
Eau chaude seulement
De l'eau chaude sanitaire est produite, les pièces ne sont pas chauffées (régime d'été).
Mode veille
La protection contre le gel de la chaudière et du ballon d'eau chaude est active, les pièces ne sont pas chauffées, il n'y a pas de production d'eau chaude sanitaire.
Remarque
Il n'existe pas de programme de fonctionnement pour le chauffage des pièces sans production d'eau chaude sanitaire. Lorsque le chauffage des pièces est nécessaire, on a généralement également besoin d'eau chaude (régime d'hiver).
Si vous souhaitez malgré tout ne disposer que du chauffage, sélectionnez le programme de fonctionnement "Chauffage et eau chaude" et régalez la température d'eau chaude sur 10°C (page 28). Vous évitez ainsi de chauffer inutilement de l'eau sanitaire mais le ballon d'eau chaude est protégé contre le gel.
Etat de fonctionnement
Dans le programme de fonctionnement "Chauffage et eau chaude", l'état de fonctionnement "mode chauffage normal" (voir page 49) change en "mode chauffage réduit" (voir page 50) et inversement. Les heures d'inversion de l'état de fonctionnement sont définies lors du réglage de la programmation horsaire.
Équipement de motorisation pour circuit de chauffage avec vanne mélangeuse
Composant (accessoire) de régulation d'un circuit de chauffage avec vanne mélangeuse.
Voir "Vanne mélangeuse".
Courbe de chauffe
Les courbes de chauffe définissent la relation existant entre la température extérieure, la température ambience (consigne) et la température de départ de l'eau de chaudière (ou du circuit de chauffage). Plus la température extérieure est BASSE, plus la température de départ de l'eau de chaudière (ou du circuit de chauffage) est élevée.
Pour disposer d'une chaleur suffisante avec une consommation minime de combustible quel que soit la température extérieure, il est nécessaire de tenir compte des particularités de votre bâtiment et de votre installation de chauffage. C'est pourquoi votre chauffagiste règle la courbe de chauffe.
Remarque
Si votre installation de chauffage compte des circuits de chauffage avec une vanne mélangeuse, la température de départ pour le circuit de chauffage sans vanne mélangeuse est supérieure à la température de départ pour les circuits de chauffage avec vanne mélangeuse (différentiel calculable).
Les courbes de chauffe représentées sont valables pour les réglages suivants :
- Parallèle de la courbe de chauffe = 0
- Température ambiante normale (consigne) = 20 °C
Définitions (suite)
Pour une température extérieure de
-14°C:
Au plancher chauffant, pente de 0,2 à 0,8
Au chauffage basse température, pente de 0,8 à 1,6
À l'installation de chauffage avec une température d'eau de chaudière supérieure à 75°C, pente de 1,6 à 2,0
Définitions (suite)
Les réglages usine sont : pente = 1,4 et parallèle = 0.
Modifier la pente : la pente de la courbe de chauffe change
Modifier la parallèle : les courbes de chauffe sont décalées parallèlement en sens vertical
Circuit de chauffage
Un circuit de chauffage est un circuit fermé reliant la chaudière et les radiateurs. L'eau de chauffage y circule. Une installation peut composer plusieurs circuits de chauffage, par ex. un circuit de chauffage pour les pièces que vous habitez et un circuit de chauffage pour les pièces d'un appartement sous-loué.
Pompe du circuit de chauffage
Pompe assurant la circulation de l'eau de chauffage dans le circuit de chauffage.
Température effective
Température actuelle lors de l'interrogation, par exemple température d'eau chaude effective.
Vanne mélangeuse
Une vanne mélangeuse mélange l'eau chauffée dans la chaudière et l'eau refroidie qui revient du circuit de chauffage. L'eau ainsi tempérée en fonction du besoin alimente le circuit de chauffage par l'intermédiaire de la pompe de circuit de chauffage. Au travers de la vanne mélangeuse, la régulation adapte la température de départ du circuit de chauffage aux différentes conditions, par ex. en cas de changement de la température extérieure.
Abaissement nocturne
Voir "Mode chauffage réduit".
Mode de chauffage normal
Pendant les périodes au cours desquelles vous êtes à la maison la journée, chauffez les pièces dans le mode normal. Définissez les périodes à l'aide de la programmation horaire pour le chauffage des pièces. Au cours de ces périodes, les pièces sont chauffées à la température ambiente normale.
Pour les périodes aux cours desquelles vous êtes à la maison la journée, régalez la température ambiance normale (voir page 19).
Fonctionnement avec une cheminée
L'air de combustion est prélevé dans le local dans lequel se trouve la chaudière.
Fonctionnement avec une ventouse
L'air de combustion est aspiré à l'extérieur du bathtub.
Mode de chauffage réduit
Durant les périodes d'absence ou la nuit, chauffez les pièces en mode chauffage réduit (mode d'abaissement). Définissez les périodes à l'aide de la programmation horaire pour le chauffage des pièces. Au cours de ces périodes, les pièces sont chauffées à la température ambiente réduite.
Températureambiante réduite
Pour les périodes d'absence ou la nuit, réglez la température ambiantere réduite (voir page 19). Voir également "Mode chauffage réduit".
Soupape de sécurité
Dispositif de sécurité qui doit être monté par le chauffagiste sur la conduite d'eau froide. La soupape de sécurité s'ouvre automatiquement pour éviter un excès de pression dans le ballon d'eau chaude.
Pompe du circuit solaire
En association avec une installation solaire.
La pompe du circuit solaire fait circuler le fluide caloporteur refroidi de l'échangeur de chaleur du ballon d'eau chaude dans les capteurs.
Consigne de température
Température prescrite qui doit être atteinte, par ex. consigne de température d'eau chaude.
Régime d'été
Programme de fonctionnement "Eau chaude seulement".
Pendant la saison chaude, au cours de laquelle le chauffage des pièces est inutile, vous pouvez arrêter le chauffage. La chaudière reste en service pour la production d'eau chaude sanitaire.
Pompe de charge ECS
Pompe de charge pour le chauffage de l'eau sanitaire dans le ballon d'eau chaude.
Filtre d'eau potable
Appareil qui retient les matières solides présentes dans l'eau potable. Le filtre d'eau potable est monté sur la conduite d'eau froide avant l'entrée dans le ballon d'eau chaude ou le réchauffeur.
Marche en fonction de la température extérieure
Dans le cas de la marche en fonction de la température extérieure, la température de départ eau primaire est régulée en fonction de la température extérieure. Ainsi, l'installation ne produit pas plus de chaleur que nécessaire pour chauffer les pièces à la consigne de température ambience réglée.
La température extérieure est mesurée par une sonde située à l'extérieur du bâtiment et transmise à la régulation.
Pompe de bouclage ECS
La pompe de bouclage ECS fait circuler l'eau chaude dans une conduite en boucle entre le ballon d'eau chaude et les points de soutirage (par ex. un robinet). Vous disposez ainsi très rapidement d'eau chaude au point de soutirage.
Abaisement nocturne. 49
Additifs pour fioul. 42
Aide. 10
Améliorants de combustion. 42
Arrêt
Installation de chauffage sans surveillance de protection contre le gel. 16
Arrêter
fonction de comportement 23 installation de chauffage avec surveillance de protection contre le gel. 16 programme vacance. 24 régime économique. 24
Arrête l'installation de chauffage......16
Autres réglages 30
Basculement des heures d’être. 7
Basculement heure d'hiver. 7
Basculement heure d'heure/Heure d'été7
Biocombustibles. 42
Chauffage
■ sans production d'eau chaude sanitaire. 28 Chauffage des pièces couper. 22 Effacer une plage horaire. 21 ■ Enclencher. 18 Programmation horaire. 20 Programme de fonctionnement.....19 Réglages nécessaires. 18 Réglage usine. 7 ■ Sélectionner le circuit de chauffage 18 Température ambiante. 19
Chauffage et eau chaude. 7
Chauffage seul 28
Circuit de chauffage. 49
Circuit de chauffage avec vanne
mélangeuse. 47
Commande à distance. 10, 39
Commander du fioul. 42
Comment utiliser la régulation. 12
Conseils de nettoyage. 41
Consigne de température. 50
Contrat d'entretien. 41
Contrôle. 41
Couper
Chauffage des pièces. 22 Production d'eau chaude sanitaire..28 Coupure de courant 7 Courbe de chauffe ■ Explication. 47 ■ Régler. 21
Date : 7,17,30 Déclaration d'achèvement des travaux 7 Défaut 39 A 39 boîtier de contrôle du brûleur. 37 Défauts supprimer. 37 Définitions 46 Demande externe 39 Durées de montée en température... 20
Eau trop chaude. 39 Eclairage de l'écran. 29 Economiser l'énergie • conseils. 8 programme vacance. 23 • régime économique. 23 Economiseur d'écran. 12
Enclencher
Chauffage des pièces. 18
■ fonction d'économie d'énergie......23
fonction de comportement 23
Installation de chauffage. 15
Mode veille. 16, 22
production d'eau chaude sanitaire...25
régime d'été 22
Surveillance de protection contre le gel. 16
Enclencher l'appareil. 15
Entretien 39,41
Équipement de motorisation. 47
État de fonctionnement. 47
Filtre. 50
Filtre d'eau potable. 50
Fioul
■additifs. 42
commander. 42
■ qualité 42
Fonction d'économie d'énergie
Mettre fin au programme vacances...24
mettre fin au régime économique...24
régime économique. 23
■ Sélectionner. 23
Fonction de comportement
mettre fin. 23
■ Sélectionner. 23
Fonctionnement avec une cheminée. 50
Fonctionnement avec une ventouse. 50
Glossaire. 46
Heure. 7,17,30
durées de montée en température : 20
pompe de bouclage ECS : 27
production d'eau chaude sanitaire : 26
Il n'y a pas d'eau chaude. 38
Indicateur de pression. 15
■ Installation solaire. 32 Interroger. 32
Installation de chauffage
arrêt 16 ■ enclencher. 15
Installation solaire
Interroger les informations. 32
Interrogation
États de fonctionnement. 32 informations. 32 Installation solaire. 32 Message d'entretien. 33 Message de défaut. 34 Températures. 32
Interrogier la température effective....32
Interroger les états de fonctionnement32
Interrupteur d'alimentation
électrique. 15, 16
L'eau est trop chaude. 39 L'eau est trop froide. 38 Label d'affection 29 Les pièces sont trop chaudes. 38 Les pièces sont trop froides 37 Ligne de dialogue. 13
Maintenance. 41
manometre. 15
Marche en fonction de la température extérieure. 51
Marche provisoire. 36
Aide. 10 • menu de base. 11 • menu élargi. 12 ou. 11 Structure. 43
Index (suite)
Menu de base 13
Instructions. 13 interrogations informations. 32 ■ Structure du menu. 43 ■ Utilisation. 11
Menu elargi
interroger les informations. 32
■ structure du menu. 44
■ utilisation. 12
Message d'entretien
acquitter. 33 interrogerr. 33 interroger (acquitté). 34
Message de défaut
acquitter. 34 interroger. 34 interroger (acquitté). 35
Mettre fin
fonction de comportement. 23 production d'eau chaude sanitaire..28 programme vacance. 24 régime économique. 24
Mise en service. 7, 16
normal. 19, 49 réduit. 19, 50
régler. 19
Mode de chauffage normal. 19
Modechauffagnormal. 7,49 Mode chauffage réduit. 7, 50 Mode d'abaissement. 46, 50 Mode veille. 16,22,28,46 Modifier le comportement de la chaudière. 21 Module de commande. 10
Nettoyage. 41
Nom pour les circuits de chauffage....29
Organes de commande. 10 Ou. 10
Parallèle. 21,47 Pente. 21,47 Pièces chaudes 38 Pièces froides. 37
Plage hora
chauffage des pièces, effacer......21 chauffage des pièces, régler. 20 pompe de bouclage ECS, effacer...28 production d'eau chaude sanitaire, effacer. 27 production d'eau chaude sanitaire, régler. 26 production d'eau chaude sanitaire pompe de bouclage ECS, régler....27
Pompe
■ bouclage ECS 51 charge ECS 50 ■ circuit solaire 50 du circuit de chauffage 49
Pompe de bouclage ECS 51
Effacer une plage horaire. 28
Programmation horaire. 27
Pompe de charge ECS. 50 Pompe du circuit de chauffage...49 Pompe du circuit solaire. 50 Première mise en service. 7 Préréglage usine. 7 Procédure. 12
Production d'eau chaude sanitaire
couper. 28 ■ enclencher. 25 programmation horaire. 26 programmation horaire. 27 pompe de bouclage ECS. 27 programme de fonctionnement.....25 réglages nécessaires. 25 réglage usine. 7 température d'eau chaude. 25
Index (suite)
Production d'eau chaude sanitaire en dehors de la programmation horaire...27
Production d'eau chaude sanitaire.....7
Programmation horaire
chauffage des pièces, régler.........20 ■ pour la pompe de bouclage ECS....7 ■ pour la production d'eau chaude sanitaire. 7 ■ pour le chauffage des pièces. 7 production d'eau chaude sanitaire, régler. 26 ■ production d'eau chaude sanitaire pompe de bouclage ECS, régler....27
Programme de fonctionnement 46
Eau chaude seulement. 50 • pour le chauffage des pièces. 19 production d'eau chaude sanitaire.. 25
Programme externe. 40 Programme vacance. 24 arrêt. 24 effacer. 24 Protection contre le gel. 7 réglage usine. 7
Régime d'été: 22, 46, 50 Régime d'hiver: 46 Régime de jour: 49 Régime économique: 23 mettre fin: 24 Régime réceptions: 23 Réglage de base: 31 Réglages pour la production d'eau chaude sanitaire: 25 pour le chauffage des pièces: 18 Réglage usine: 7 Régler la luminosité: 29 Régler contraste: 29
Régler les programmes
■ pour la pompe de bouclage ECS....27
■ pour la production d'eau chaude sanitaire. 26
■ pour le chauffage des pièces. 20
Réinitialiser la consommation de combustible. 33
Réinitialiser les démarrages du brûleur. 33
Réinitialiser les heures de fonctionnement. 33
Réinitialiser des données à zéro. 33
Reset 31
Rétablir le réglage usine. 31
Sélectionner la langue. 30
Sélectionner le circuit de chauffage...18
Soupape de sécurité. 50
Structure du menu
■ Menu de base. 43
■ Menu élargi. 44
Surveillance de protection contre le gel. 16, 22, 28
Température
consigne de température. 50 eau chaude. 25 interroger. 32 température ambiance. 19 température ambiance normale.....19 température ambiance réduite......19 température effective. 49
Température ambiante
normale : 19 ■ pour l'abaissement nocturne......19 ■ pour le mode chauffage normal....19 ■ pour le mode chauffage réduit......19 réduite : 50 ■ régler : 19 ■ régler pour le régime de jour....19
Température ambience normale......19
Index (suite)
Température ambiante normale (température de jour). 7
Température ambiance réduite....19, 50
Température ambianté réduite (abaissement nocturne). 7
Température d'eau chaude
■ régler. 25
Température de jour (température ambience normale). 7
Température de nuit (température ambianté réduite) 7
Température effective. 49
Touches. 10
Unité de température. 30
Utilisation. 10, 12
■ Menu. 11 - Organes de commande......10 Procédure. 12
V Vacances. 24
Vanne mélangeuse. 49
Voyant de dérangement. 15
Voyant de fonctionnement 15
RoHS
compliant
2002/95/EC
Votre interlocuteur
Veuillez vous adresser à votre installateur pour tout ce qui concerne les travaux d'entretien et de réparation de votre installation. Pour toute information : site Internet www.viessmann.fr.
