VITOSOLIC 200 - Régulation pour installation solaire VIESSMANN - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Régulateur solaire
Fonction principale	Régulation pour installations solaires
Sécurité	Respecter les consignes pour éviter risques et dommages
Intervention électrique	Couper alimentation au porte-fusible ou interrupteur général
Extincteur recommandé	Oui, adapté en cas d'incendie
Installation	Doit être réalisée par un professionnel qualifié
Première mise en service	Adaptation aux conditions locales par chauffagiste
Maintenance	Entretien et réparations par personnel qualifié
Travail sur capteurs	Ne pas intervenir en cas de rayonnement solaire direct
Température de travail	Non précisé
Alimentation électrique	Non précisé
Compatibilité	Installations solaires thermiques
Dimensions	Non précisé
Poids	Non précisé
Matériaux	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - VITOSOLIC 200 VIESSMANN

Quel est le rôle principal du VIESSMANN VITOSOLIC 200 ?

Le VIESSMANN VITOSOLIC 200 est un régulateur de chauffage conçu pour optimiser le fonctionnement des systèmes de chauffage et de production d'eau chaude.

Comment réinitialiser le VIESSMANN VITOSOLIC 200 ?

Pour réinitialiser le VITOSOLIC 200, appuyez sur le bouton de réinitialisation situé sur le panneau de contrôle pendant environ 5 secondes.

Que faire si l'affichage du régulateur est éteint ?

Vérifiez l'alimentation électrique du dispositif. Assurez-vous qu'il est bien branché et que le disjoncteur n'a pas sauté.

Comment régler la température souhaitée sur le VITOSOLIC 200 ?

Accédez au menu de réglage de température via le panneau de contrôle et utilisez les boutons pour augmenter ou diminuer la température souhaitée.

Que signifie un code d'erreur sur l'affichage ?

Un code d'erreur indique un problème spécifique avec le système. Consultez le manuel d'utilisation pour interpréter le code et suivre les recommandations de dépannage.

Comment effectuer un entretien régulier du VITOSOLIC 200 ?

Vérifiez régulièrement les connexions électriques, nettoyez les capteurs et assurez-vous que le logiciel est à jour.

Le VITOSOLIC 200 peut-il être utilisé avec des systèmes de chauffage existants ?

Oui, le VITOSOLIC 200 est compatible avec de nombreux systèmes de chauffage, mais il est recommandé de vérifier la compatibilité avec un professionnel.

Que faire si le système ne se met pas en marche ?

Vérifiez les paramètres de programmation, assurez-vous que les capteurs fonctionnent correctement et consultez le manuel pour des instructions de dépannage.

Où trouver le manuel d'utilisation du VITOSOLIC 200 ?

Le manuel d'utilisation peut être trouvé sur le site officiel de VIESSMANN ou dans l'emballage du produit.

Comment contacter le service client de VIESSMANN ?

Vous pouvez contacter le service client de VIESSMANN via leur site web, où vous trouverez les coordonnées spécifiques à votre région.

MODE D'EMPLOI VITOSOLIC 200 VIESSMANN

régulation pour installations solaires

Pour votre sécurité

Respecter soigneusement ces conseils de sécurité afin d'éviter tout risque et tout dommage pour les personnes et les biens.

En cas de danger

• Mettre immédiatement l'installation hors tension, au disjoncteur du tableau électrique ou à l'interrupteur général, par exemple. Employer un extincteur adapté en cas d'incendie.

Travaux sur l'appareil/isolation solaire

Le montage, la première mise en service, l'entretien et les réparations devront être impérativement effectués par du personnel qualifié.

Couper l'alimentation électrique (au portefusible du tableau électrique ou à l'interrupteur principal, par exemple) avant de commencer l'intervention sur l'appareil/l'installation solaire et empêcher son rétablissement.

Ne pas travailler sur les capteurs solaires en cas de rayonnement solaire direct (températures élevées).

Première mise en service

La première mise en service et l'adaptation de la régulation aux conditions locales et au BATIMENT devront être effectuées par votre chauffagiste.

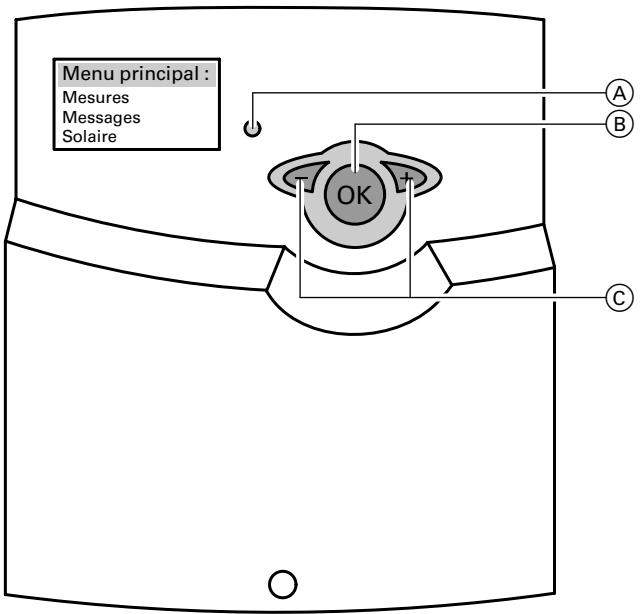

Organes de commande et d'affichage

Voyant de fonctionnement (vert) Voyant de dérangement (rouge, clignote)

Confirmation Avance/retour ou réglage de la valeur

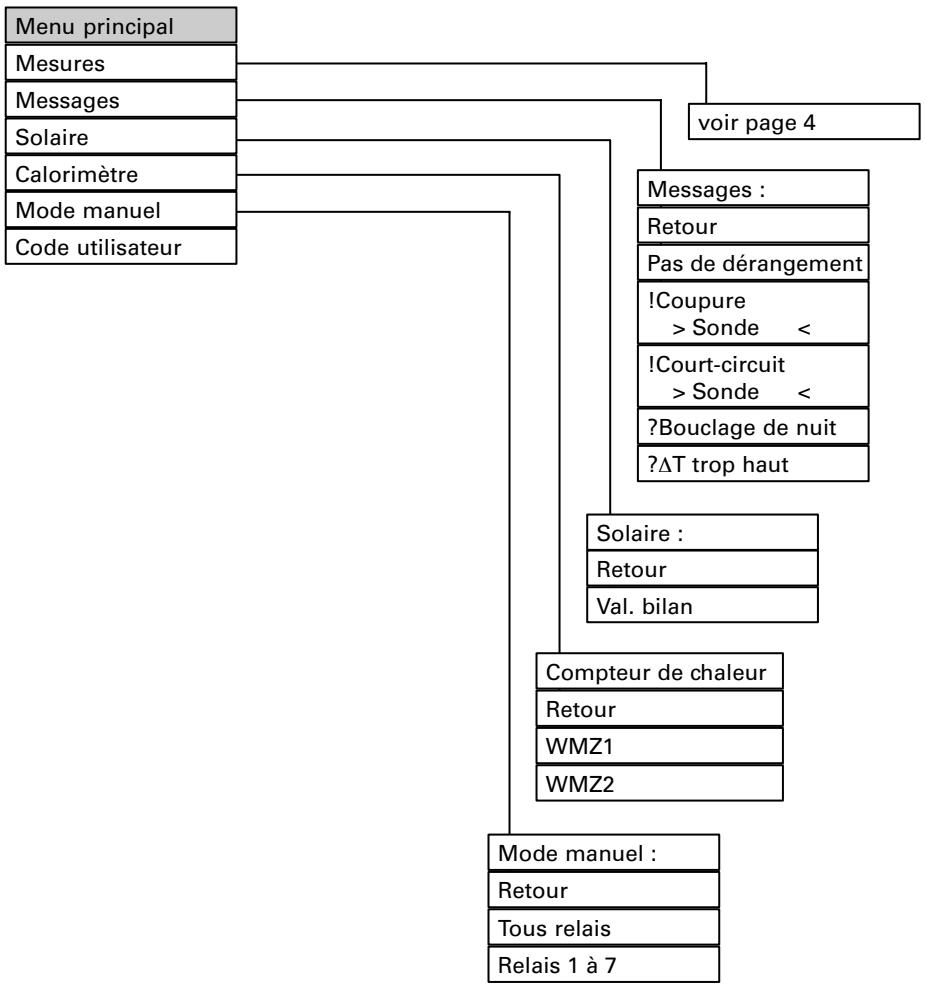

L'écran affiche chaque fois 4 lignes du menu sélectionné. Le curseur clignotant indique la position actuelle. " +" ou "- " permettent de déplacer le curseur dans le menu. "OK" sélectionne l'option du menu.

Enclencher et arrêter l'installation

Enclencher ou couper l'interrupteur d'alimentation électrique.

Menu principal > valeurs mesurées

Tcapt	Température capteurs
Tcapt2	Température capteurs d'une autre batterie
Tres	Température stockage ECS
Tres 2 à 4	Température stockage dans d'autres réservoirs
Tby	Température bipasse
T-EC	Température échangeur de chaleur externe
Fonct Sup	Fonction supplémentaire pour la production d'eau chaude sanitaire
Heure*1
Relais 1 à 7	Etat des relais
Sonde 1 à 12	Température sondes
Intens.	Intensité du rayonnement solaire en liaison avec une somnde solaire

Retour au menu principal par "OK".

Menu principal > solaire > bilan solaire :

Max cap

Température maximale capteurs

Max cap 2

Température maximale capteurs d'une autre batterie (si existante)

Max res

Température maximale ECS

Sp2max à Sp4max

Température maximale ECS d'une autre ballon ou de l'eau d'une piscine (si existante)

Heur. Rel.

Heures de fonctionnement des composants raccordés aux relais (relais 1 : circulateur du circuit solaire)

Journ. ser.

Jours de fonctionnement de la Vitosolic 200

Il est possible de remettre à zéro ces valeurs sauf les jours de fonctionnement ; pour ce faire, appuyer sur "OK" à l'affichage de la valeur concernée et confirmer par "OK" à l'interrogation de sécurité (Interr. sec.).

Interrogation de la quantité de chaleur

En liaison avec un compteur de chaleur ou

si un début a été réglé par votre installateur

Menu principal > compteur de chaleur > compteur de chaleur 1 ou compteur de chaleur 2

Tavance

Température de départ en °C*1

Tretour

Température de retard en °C*1

Chaleur

Quantité de chaleur en Wh

Chaleur

Quantité de chaleur en kWh

Chaleur

Quantité de chaleur en MWh

Les quantités de chaleur affichées sont à additionner et peuvent être remises à 0. Pour ce faire, appuyer sur "OK" à l'affichage de la valeur concernée et confirmer par "OK" à l'interrogation de sécurité (Interr. sec.).

L'installation solaire ne démarre pas

Cause	Remède
Interrupteur d'alimentation électrique coupé	Enclencher l'interrupteur d'alimentation électrique
Le fusible de la régulation a réagi	Prévenir le chauffagiste

Cause	Remède
Coupure de courant	La régulation redémarrera automatiquement à la fin de la coupure de courant
Le fusible du tableau électrique (bâtiment) a réagi	Contrôler le fusible et prévenir le chauffagiste

Le voyant de dérangement rouge clignote

Cause	Remède
Une panne est survenue sur la régulation	Interroger la panne (voir page 7) et prévenir le chauffagiste

Cause	Remède
Rayonnement solaire insuffisant
Température capteurs excessive, il y a arrêt de sécurité par la régulation	Attendre que les capteurs aient refroidi
Consigne de température eau chaude sanitaire réglée à une valeur trop BASSE	Prévenir le chauffagiste
Circulateur du circuit solaire défectueux
Régulation en défaut
Programmation de la régulation de chaudière incorrecte	La production d'eau chaude sanitaire doit être autorisée.

Interroger la panne

Si une panne est présente sur l'installation, elle est signalée par le clignotement du voyant de dérangement (page 2).

Remarque importante!

Si la Vitosolic est reliée à une régulation Vitotronic au travers du BUS KM, la panne est également affichée sur la Vitotronic.

Notice d'utilisation concernée.

L'interrogation à l'écran vous permet de dire vous-même la panne (voir page 3) et de la communiquer à votre chauffagiste. Ce dernier pourrait

mieux préparer son intervention, ce qui évitera, le cas échéant, des déplacements inutiles.

Votre interlocuteur

Adressez-vous à votre chauffagiste pour tout renseignement complémentaire ou pour les travaux d'entretien et de réparation.

Vous trouverez une liste des chauffagistes de votre région sur www.viessmann.fr, par exemple.
