| Type de produit | Moniteur LCD |
| Taille de l'écran | 27 pouces |
| Résolution | 2560 x 1440 (QHD) |
| Technologie d'affichage | IPS |
| Temps de réponse | 4 ms (gris à gris) |
| Fréquence de rafraîchissement | 60 Hz |
| Luminosité | 350 cd/m² |
| Contraste | 1000:1 |
| Angles de vision | 178° horizontal / 178° vertical |
| Connectivité | HDMI, DisplayPort, DVI-D, VGA |
| Alimentation électrique | 100-240V, 50/60Hz |
| Dimensions (sans pied) | 611 x 362 x 50 mm |
| Dimensions (avec pied) | 611 x 470 x 220 mm |
| Poids | 6.5 kg (sans pied), 8.2 kg (avec pied) |
| Compatibilité VESA | 100 x 100 mm |
| Fonctions principales | Mode de lecture, réduction de la lumière bleue, réglage de la hauteur, pivot, inclinaison |
| Entretien et nettoyage | Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs |
| Pièces détachées et réparabilité | Disponibilité variable, consulter le fabricant pour les pièces spécifiques |
| Normes de sécurité | CE, RoHS |
| Garantie | 3 ans |
FOIRE AUX QUESTIONS - PROLITE XB2779QS-S1 IIYAMA
Questions des utilisateurs sur PROLITE XB2779QS-S1 IIYAMA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Écran au format PDF gratuitement ! Retrouvez votre notice PROLITE XB2779QS-S1 - IIYAMA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PROLITE XB2779QS-S1 de la marque IIYAMA.
MODE D'EMPLOI PROLITE XB2779QS-S1 IIYAMA
Merci d'avoir besoin le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l'utilisation du moniteur. Prière de le lire attentivement avant d'allumer le moniteur. Conserver ce manuel pour toute référence ultérieure.
Ce moniteur LCD est conforme aux spécifications des directives CE/UE 2004/108/CE, aux directives EMC, aux basses tensions 2006/95/CE, aux directives ErP 2009/125/CE et aux directives RoHS 2011/65/UE.
La sensibilité électromagnétique a été décision à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur aussi bien qu'à l'extérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électrique à tension.
Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclage sont disponibles sur le site Internet : http://www.iiyama.com.
Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis. Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs. En tant que partenaire du programme ENERGY STAR, iiyama a déterminé que ce produit répondait aux directives pour l'économie d'énergie édictées par ENERGY STAR.
TABLE des matières
POUR VOTRE SÉCURITÉ 1
CONSIGNES DE SÉCURITÉ 1
REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD).. 3
SERVICECLIENT 3
ENTRETIEN 3
AVANT D'UTILISER LE MONITEUR 4
FONCTIOS 4
VERIFICATION DU CONTENU DE L'EMBALLAGE 4
MONTAGE MURAL 5
ASSEMBLAGE ET DÉMONTAGE DE LA BASE DU PIED......6
COMMANDES ET CONNECTEURS 7
CONNEXION DE VOTRE MONITEUR 8
MISE EN ROUTE DE L'ORDINATEUR 9
AJUSTEMENT DE LA HAUTEUR ET L'ANGLE DE VISION.......9
CONNEXION DE VOTRE MONITEUR 9
UTILISATION DU MONITEUR 10
Menu des paramètres de réglage 11
AJUSTEMENTS DE L'ECRAN 17

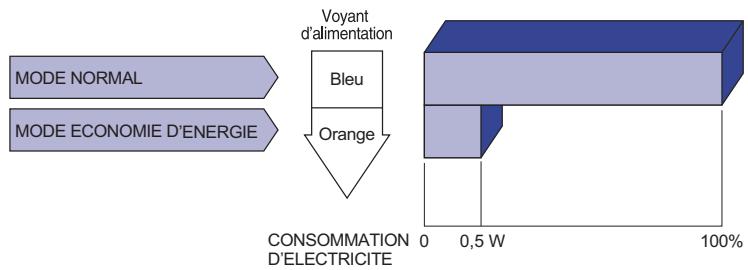

SYSTÉME D'ÉCONOMIE D'ENERGIE 20
DEPANNAGE 21
INFORMATIONS DE RECYCLAGE 22
ANNEXE 23
CARACTERISTIQUES TECHNIQUES 23
DIMENSIONS 24
FREQUENCES DE SYNCHRONISATION 24

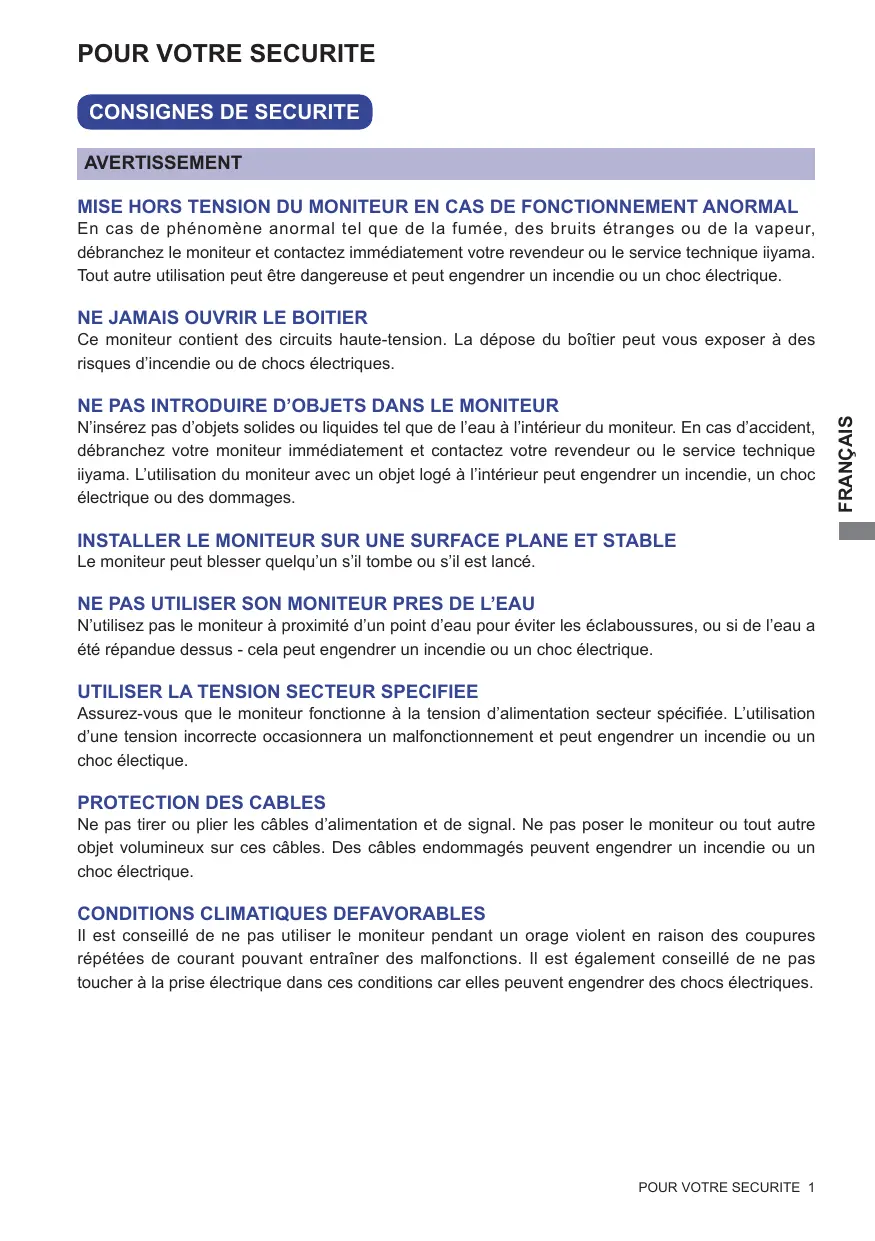

Mise hors tension du moniteur en cas de fonctionnement anormal
En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.
NE JAMAIS OUVRIR le boitier
Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.
NE PAS Introduire d'objects dans le moniteur
N'insérez pas d'objets solides ou liquides tels que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.
Installer le moniteur sur une surface PLANE et STABLE
Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.
NE PAS Utiliser son moniteur pres de l'eau
N'utilise pas le moniteur à proximité d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus - cela peut engendrer un incendie ou un choc électrique.
Utiliser la tension secteur specifiee
Assurez-vous que le moniter fonctionne à la tension d'alimentation secteur spécifique. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électrique.
Protection des CABLES
Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.
Conditions climatiques defavorables
Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.
Installation
Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brutes de températures et évitez les endroits humides, poussièreux ou enfumés. Vous devrez également éviter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.
NE PAS PLACER le moniteur dans une position dangereuse
Le moniteur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous nevez également vous assurer de ne pas placer d'objets lourds sur le moniteur, et qu'aucun cable ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.
Maintenir une BONNE ventilation
Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10 cm environ du mur. Les fentes d'aération sur l'arrière du châssis sont ont obstruées et il y aura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d'incendie et de dommages. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou retourné ou bien sur un tapis ou un matériel mou peut également entraîner des dommages.
Deconnectez les CABLES lorsque vous deplacez le moniteur
Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le cable vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.
Debranchez le moniteur
Afin d'éviter les accidents, nous vous recommandons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.
Toujours debrancher le moniteur en TIRANT sur la prise
Débrancher le câble d'alimentation ou le câble de signal en tirant sur la prise. Ne jamais tirer le câble par le cordon car cela peut engendrer un incendie ou un choc électrique.
NE touchez PAS la prise avec des MAINS humides
Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.
LORS de l'installation du moniteur sur votre ordinateur
Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.
NE PAS utiliser le moniteur pendant 24 HEURES de suite
Le moniteur n'est pas conçu pour fonctionner pendant 24 heures de suite, n'utilisez pas le moniteur pendant 24 heures de suite.
Recommandations d'usage
Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimaux, positionnez l'écran juste au-dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l'écran peut entraîner une fatigue de l'œil.
Remarques sur les ECRANS a cristaux liquides (LCD)
Les symptômes suivants n'indiquent pas qu'il y a un problème, c'est normal:
- Quand vous allumez le LCD pour la première fois, l'image peut être mal cadrée à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas, ajuster l'image correctement.
- De part de la nature fluorescente de la lumière émise, l'écran peut clignoter à l'allumage. Mettre l'interrupteur d'alimentation sur OFF, puis à nouveau sur ON pour faire disparafirre le clignotement. La luminosité peut être légément inégale selon la configuration de bureau utilisé. En raison de la nature de I'ecran LCD, une image remanente de la precedente vue peut subsister après un nouvel affichage, si la meme image a ete affichee pendant des heures. Dans ce cas, I'affichage est retabli lentement en changeant d'image ou en eignant I'ecran pendant des heures. Veuillez prendre contact avec IYAMA France pour le remplacement de la lampe fluorescente de retro éclairage quand l'écran estASF, scintille ou ne s'éclaire pas. Ne jamais essayez de le replacer vous même.
Si vous neavez de retourner votre matériel et que vous ne possedez plus votre emballage d'origine, merci de contacter votre revendeur ou le service après vente d'iyma pour conseil ou pour replacer l'emballage.
Avertissement
Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le câble d'alimentation et contactez votre revendeur ou le service technique iiyama.
Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le nettoyer.
- Ne pas gratter ou frotter l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD. L'utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier et l'écran LCD:
Diluant Nettoyants en atomiseur
Essence Cire
Nettoyants abrasifs Solvants acides ou alcalins
Le contact du boitier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.
Boitier
Éliminer les tâches à l'aide d'un chiffon légèrement humide et d'un détergent doux, puis essuyer le boîtier à l'aide d'un chiffon sec et propre.
Ecran LCD
Un nettoyage périodique est recommandé avec un chiffon sec et doux. N'utilise pas de papier tissé car cela endommagera l'écran LCD.
Avant d'utiliser le moniteur
Résolutions prises en charge jusqu'à 2560 × 1440 Contraste élevé 1000:1 (Typique), Fonction Contr. avancé disponible / Luminosité 440cd / m² (Typique) Lissage numérique des caractères Configuration automatique Haut-parleurs stéréo 2 haut-parleurs stéréo 2 W Conforme au Plug & Play VESA DDC2B Conforme à Windows XP/Vista/7/8 Économie d'énergie (conforme à ENERGY STAR et VESA DPMS) Conforme au standard de montage VESA (100 mm x 100 mm) Trou clé pour verrouillage de sécurité
Vérification du contenu de l'emballage
Les accessoires suivants sont livrés avec le LCD. Vérifiez que tous sont inclus avec le moniteur. Si l'un ou l'autre manque ou est défectueux, veuillez contacter votre revendeur iiyama local ou adressez-vous au bureau iiyama régional.
Cable d'alimentation* Cable DVI-D Cable DisplayPort Cable audio Socle du pied Guide de sécurité Vis pour la fixation de socle du pied (3pcs) Guide de démarrage rapide
Attention
- La valeur nominale du câble d'alimentation fourni dans les régions à 120 V est de 10 A/125 V. Si vous utilisez une alimentation plus élevée que cette valeur nominale, un câble d'alimentation avec une valeur nominale de 10 A/250 V doit être utilisé. Cependant, toutes garanties sont exclues pour tout problème ou dommage causé par un câble d'alimentation non fourni par iiyama.
Avertissement
■ Quand vous faites du montage mural, tenez compte de l'épaisseur de la base de montage, serrez la vis M4 avec un tournevis équipé d’une longueur de 7 mm pour serrer le moniteur. Si vous utilisez une vis de taille supérieure, un choc ou un dommage électrique peut se produire car il peut toucher certaines pièces électriques à l’intérieur du moniteur. ■ Merci de bien vérifier, s.v.p., que le mur ou la cloison peut bien supporter le poids du moniteur, avant de l’installer.
Attention
Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dégâts matériels en cas de chute. Ne heurtez pas le moniteur, ILA peut le rait endommager. Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des dommages.

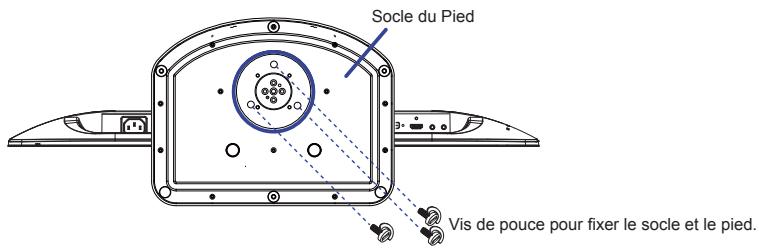

① Placez d'abord un morceau de tissu Installez le socle sur le pied du moniteur. ③ Utilisez le vis de pouce fourni avec le moniteur pour fixer le socle au pied du moniteur.
① Placez d'abord un morceau de tissu Enlevez le vis de pouce pour détacher le socle du pied du moniteur.

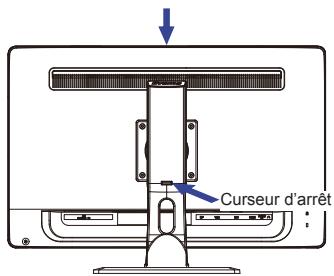

Posez le moniteur dans la position verticale, puis appuyez sur le bouton à l'arrière du pied, tout en maintenant fermement la face supérieure de l'écran. Faites particulièrement attention car le moniteur pourrait se redresser rapidement lorsque vous le retirez.

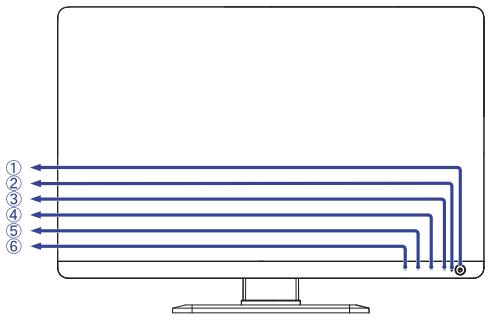

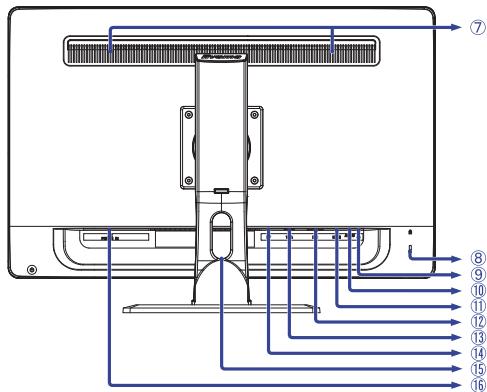

Commandes et connecteurs
① Commutateur d'alimentation ( Ⓞ ) ② Voyant d'alimentation
Bleu: Fonctionnement normal
Orange: Économie d'énergie
③ Touche Choisi / Entrée (2) ④ Touche Défilement vers le haut / Volume (▲) ⑤ Touche Défilement vers le bas / i-Style Color (▼) ⑥ Touche Menu (1) ⑦ Haut-parleurs ⑧ Troussle pour verrouillage de sécurité
Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.
⑨ Prise Casque (O) Connecteur audio (AUDIO IN) ① Connecteur de HDMI (HDMI) 12 Connecteur de DVI-D 24 broches (DVI) 13 Connecteur de VGA (D-sub) mini 15 broches (VGA) 14 Connecteur de DisplayPort (DP) 15 Passages des câbles 16 Connecteur d'alimentation secteur (AC POWER IN)

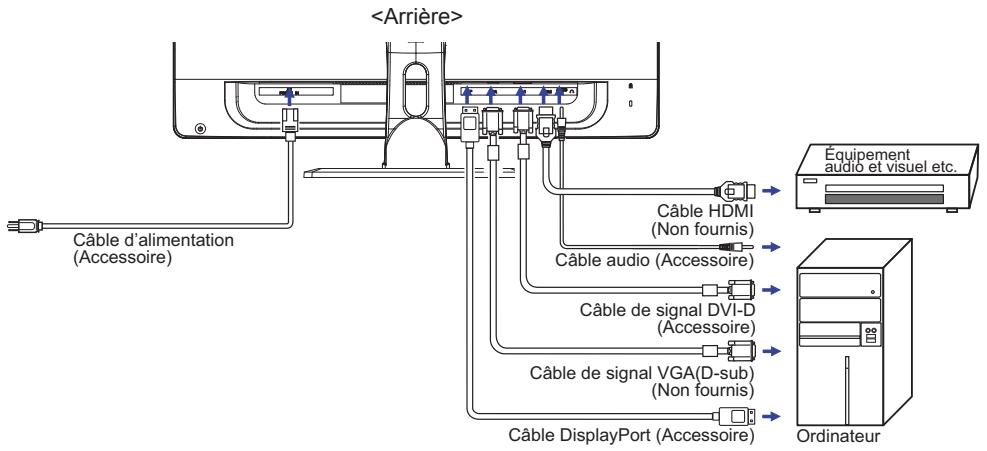

Connexion de votre moniteur
① Assurez-vous que l'ordinateur et le moniteur sont éteints. ② Connectez l'ordinateur au moniteur avec le cable de signal. ③ Connectez le moniteur à l'équipement audio avec le cable audio pour ordinateur lors de l'utilisation des fonctions audio. ④ Connectez d'abord le cable d'alimentation au moniteur puis sur la prise électrique. ⑤ Allumez votre écran et votre ordinateur.
Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama. Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l'adaptateur requis. Assurez-vous de bien serrer les vis manuelles à chaque extrémité du câble de signal.
[Exemple de connexion]

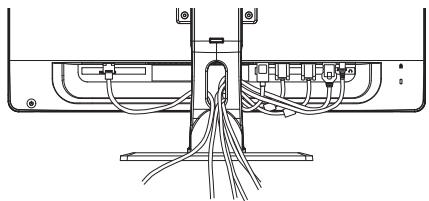

Rassemblez les câbles
Enroulez les câbles et faites-les passer au travers des trous spécifiques découpés. Rassemblez les câbles au fond du support.
Mise en ROUTE de l'ordinateur
Fréquences du signal
Passez aux fréquences souhaitées détaillées à la page 24 “FRÉQUENCES DE SYNCHRONISATION”.

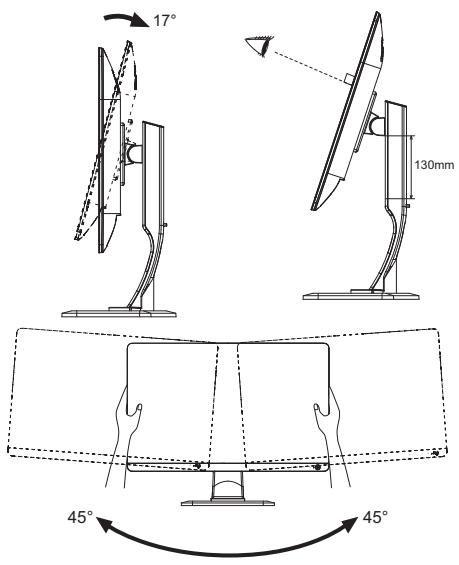

Ajustement de la hauteur et l'angle de VISION
Pour une vision optimale, il est recommandé de regarder de face l'écran du moniteur, puis ajuster la hauteur et l'angle de vision à votre convenance. - Maintenir la matrice afin que le moniteur ne bascule pas quand vous ajustez la hauteur et l'angle. - Vous pouvez ajuster la hauteur du moniteur jusqu'à 130 mm et l'angle de vision, jusqu'à 45 degrés à gauche et à droite, 17 degrés vers le haut.
Ne pas toucher l'écran LCD quand vous ajustez la hauteur ou l'angle de vision. Cela pourrait engendrer des dommages ou des fêtres de l'écran LCD. Attention : la prudence est recommandée quand vous ajustez la hauteur ou l'angle de vision, à ne pas vous coincer les doigts. Attention : manipulez avec précaution lorsque vous ajustez la hauteur de base pour ne pas vous coincer les doigts.
Utilisation du moniteur
Le LCD iiyama est réglé à l'usine avec une fréquence de synchronisation figurant à la page 24 afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode d'opération ci-dessous. Pour plus de détails voir page 17, AJUSTEMENTS DE L'ÉCRAN.

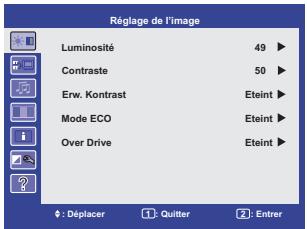

① Appuyez la touche ① pour afficher les réglages à l'écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les touches ▲/▼.
② Sélectionnez la page de menu où se trouve l'icone de l'ajustement désiré. Appuyez la touche ②. Utilisez ensuite les touches ▲/▼ pour mettre en surbrillance l'icone du réglage souhaité. ③ Appuyez la touche ② à nouveau. Utilisez ensuite les touches ▲ / ▼ pour effectuer les ajustements ou réglages appropriés. ④ Appuyez la touche ① pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.
Par exemple, pour corriger la position verticale, sélectionnez l'objet Configuration d'image du Menu, puis appuyez la touche ②. Puis, sélectionnez "Position H./V." en utilisant les touches ▲ /
Une page d'ajustement apparait après l'appui sur la touche ②. Puis, Sélectionnez Position V. en utilisant les touches ▲ / ▼. Appuyez la touche ② à nouveau. Utilisez ensuite les touches ▲ / ▼ pour corriger la position verticale. La position verticale de l'image entière doit changer pendant
que vous effectuez l'opération.
Appuyez sur la touche ① pour finir et les modifications sont enregistrées en mémoire.
Lorsque l'utilisation des touches est abandonnée pendant l'ajustement, la fenêtre OSD disparaît après le début défini pour l'Interruption OSD. La touche ① peut également être utilisée pour fermer rapidement la fenêtre OSD. - Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d'embrasser le moniteur pendant l'utilisation du Menu. ■ Les ajustements pour Position H./V., Horloge et Phase sont enregistrés pour chaque fréquence de signal. À l'exception de ces ajustements, tous les autres ajustements n'ont qu'un seul réglage qui s'applique sur toutes les fréquences de signal.
| Réglage de l'image Picture Adjust | ||
| Ajustement | Problème / Option | Touché correspondante |
| Luminosite *1,2,3 Brightness | Trop nombre Trop clair | ▲ ▼ |
| Contraste *3 Contrast | Trop terne Trop intense | ▲ ▼ |
| Contr. avancé *2,3 Adv. Contrast | Eteint | Ratio de Contraste Typique. |
| Allumé | Augmentation du Réglage de Ratio de Contraste. | |
| Mode ECO *3 ECO Mode | Eteint | Normal |
| 1 | La luminosité du back-light (Retro éclairage) est réduite. | |
| 2 | La luminosité du back-light (Retro éclairage) est réduite plus qu'en 1. | |
| 3 | La luminosité du back-light (Retro éclairage) est réduite plus qu'en 2. | |
| Over Drive Over Drive | Arrêt / -2 / -1 / 0 / +1 / +2 Il améliorer la temps de réponse de niveau gris du panneau d'affichage à cristaux liquides. Un niveau plus élevé a comme conséquence un plus rapide le temps de réponse. | ▲ ▲ ▲ ▼ |
1 Ajustez la luminosité quand vous utilisez le moniteur dans une pièce que vous sentez que l'écran est trop lumineux. Impossible à sélectionner quand Contr. avancé est activé. 2 La Luminosité et Contr. avancé ne peuvent s'activer simultanément avec Mode ECO activé. *3 Le Contraste, la Luminosité, Contr. avancé et le réglage de Mode ECO sont désactivés lorsque i-Style Color a été sélectionné.
| Entrée Input Select | Direct | |
| Ajustement | Problème / Option Touche correspondante | |
| Entrée Input Select | VGA | Sélectionnez l'entrée VGA. |
| DVI | Sélectionnez l'entrée DVI. | |
| HDMI | Sélectionnez l'entrée HDMI. | |
| DisplayPort | Sélectionnez l'entrée DisplayPort. | |
| Auto | Rechercher une source d'entrée disponible et sélectionner automatiquement. | |
| NOTEZ La source d'entrée est fixe, non可以选择 automatiquement si VGA, DVI, HDMI et DisplayPort qui sont choisis. | ||
Loussez évitez la page de Menu et affichez directement l'échelle d'ajustement en suivant la manipulation suivante.
- Entrée: Appuyez la touche ② lorsque le Menu n'est pas affiché.
| Réglage audio Audio Adjust | Direct | |
| Ajustement | Problème / Option | Touché correspondante |
| Volume Volume | Trop faible Trop fort | ▲ ▲ ▼ |
| Muet Mute | Eteint | Renvoyaz le volume sain au niveau précédent. |
| Allumé | Arrêtez le bruit temporairement. | |
| Entrée audio * Audio Input | Line-In | Choisissez la LIGNE DANS l'entrée. |
| HDMI | Choisissez la HDMI l'entrée. | |
| DisplayPort | Choisissez la DisplayPort l'entrée. | |
- Accessible seulement si l'entrée HDMI/DisplayPort a été sélectionné.
Les pouzz éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.
- Réglage audio : Appuyez sur la touche pendant environ 2 secondes successivement lorsque le Menu n'est pas affiché.
| Réglage de la couleur Color Adjust | ||
| Ajustement | Problème / Option Touche correspondante | |
| Chand Warm | Blanc verdâtre | |
| Normal Normal | Blanc rougeâtre | |
| Froid Cool | Blanc bleuâtre | |
| Couleur d'utilisateur User Color | Rouge | Trop faible |
| Vert | Trop fort | |
| Bleu | ||
| i-Style Color i-Style Color | Eteint | Revenir aux réglages de base en ajustant les couleurs, hormis la couleur i-Style. |
| Standard | Pour l'environnement de fenêtre général et le réglage par défaut du moniteur. | |
| Paysage | Pour l'affichage d'images de paysage en extérieur. | |
| Cinéma | Pour l'environnement de film et de video. | |
| Jeux | Pour l'environnement de jeu de PC. | |
| Texte | Pour l'édition de texte et l'affichage en environnement de traitement de texte. | |
Loussez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.
- i-Style Color: Appuyez la touche lorsque le Menu n'est pas affiché.
| Informations Fréquence H. 67KHz Fréquence V. 60Hz Résolution 1920x1080 Horologe de pixels 148.5MHz Numéro de modulo XB2779QS Φ: Déplacer Quilter Entrer | Année les informations sur le signal d'entrée actuel de la carte graphique dans votre ordinateur. NOTEZ Consultez le guide d'utilisation de votre carte graphique pour plus d'informations sur le changement de la résolution et de la vitesse de rafraîchissement. |

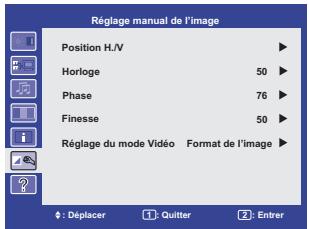

| Réglage manual de l'image Manual Image Adjust | ||
| Ajustement | Problème / Option Touche correspondante | |
| Position H./V. *1,2 H./V. Position | Position H. | Trop à gauche Trop à droité |
| Position V. | Tropitesse Trop haute | |

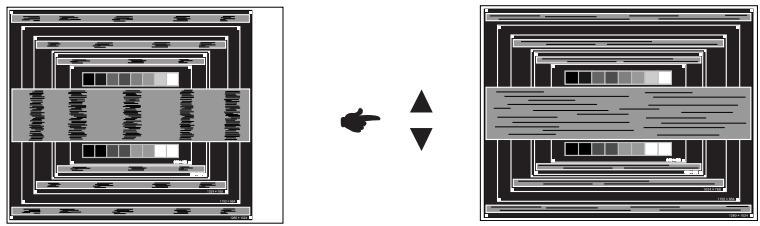

| Horloge *1 Clock | Trop étroite Trop large | |

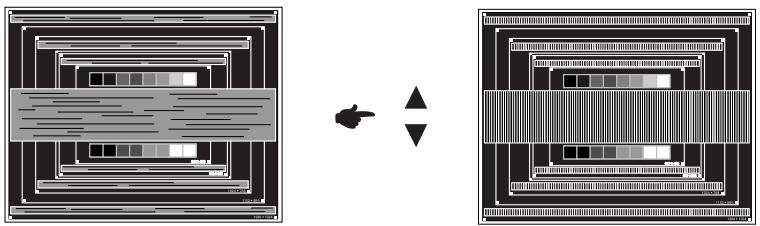

| Phase *1 Phase | Pour corriger le scintillagement des caractères ou des lignes | |
| Finesse Sharpness | Vouss pouvez changer la qualité de l'image de 0 à 100 (Lisse à Nette). Appuyez la touche ▲ pour changer la qualité de l'image dans l'ordre croissant. Appuyez la touche ▼ pour changer la qualité de l'image dans l'ordre décroissant. | |
| Réglage du mode Video Video Mode Adjust | Plein écran | Affichage plein écran |
| Format de l'image *3 | Extension de proportion d'affichage | |
| Point par point | Affichage de l'écran point par point. | |
1 Entrée Analogue Seulement. 2 Se reporter à la section AJUSTEMENTS DE L'ECRAN page 17. *3 Une image peut apparaitre au centre de l'écran avec un format de 4:3, 5:4 ou 16:10 Lorsque la résolution video d'entrée est 4:3, 5:4 ou 16:10.
| Configuration Setup Menu | |||||
| Ajustement | Problème / Option | Touché correspondante | |||
| Configuration OSD OSD Setup Menu | Position H. | OSD trop à gauche | ←▲ ↓▼ | ||
| Position V. | OSD trop BASSE | ←▲ ↓▼ | |||
| Délambda affichage OSD OSD Time Out | OSD trop haute | ←▲ ↓▼ | |||
| Arrière plan OSD OSD Background | Vous pouvez ajuster la durée d'affichage du menu OSD. 10 - 120 secondes | ←▲ ↓▼ | |||
| English | Anglais | Russe | |||
| Langue Language Select | français | François | 日本語 | Japonais | |
| Deutsch | Allemand | 简体中文 | Chinois simplifié | ||
| Nederlands | Néerlandais | 繁體中文 | Chinois traditionnel | ||
| Polski | Polonais | ||||
| Logo d'ouverture Opening Logo | Eteint | Le logo IYAMA n'apparaît plus lorsque le moniteur est allumé. | |||
| Allumé | Le logo IYAMA est affché lorsque le monitor est allumé. | ||||
| LED LED | Eteint | La Voyant d'alimentation est éteinte. | |||
| Allumé | La Voyant d'alimentation est allumée. | ||||
| NOTEZ Eteignez le Voyant d'alimentation si la lumière vous dérange. | |||||
| Réglage automatique * Auto Image Adjust Direct | Ajustement de Position H./V., Horloge et Phase automatiquement. | ||||
| Rappel de mémoire Memory Recall | Les données prérégliées à l'usine sont restaurées. | ||||
- Entrée Analogue Seulement. Pour les membres résultats, utilisez Réglage automatique avec la mire d'ajustement. Voir la section AJUSTEMENTS DE L'ÉCRAN page 17.
Lorssez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.
- Réglage automatique : Appuyez sur la touche pendant environ 2 secondes successivement lorsque le Menu n'est pas affiché.
- Le verrouillage de l'OSD sera activé, lorsque vous appuyez sur les touches ① et ▲ pendant environ 10 secondes. Si vous tentez d'accéder à l'OSD en appuyant sur l'une des touches ①, ▼, ▲ ou ②, le message « OSD verrouillé » apparaitra sur l'écran.
- Le verrouillage de l'OSD sera désactivé, lorsque vous appuyez sur les boutons ① et ▲ à nouveau pendant 10 secondes.
- Le verrouillage d'interrupteur d'alimentation sera activé, lorsque vous appuyez sur les boutons ① et ② pendant 10 secondes. Le verrouillage de l'interrupteur d'alimentation signifie qu'il sera impossible d'éteindre le moniteur lorsque l'interrupteur est verrouillé. Si vous appuyez sur l'interrupteur, le massage « l'interrupteur verrouillé » apparaitra sur l'écran.
- Le verrouillage de l'interrupteur d'alimentation sera désactivé, lorsque vous appuyez sur les boutons ① et ② de nouveau pendant environ 10 secondes.
Ajustements de l'écran
Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée quand l'entrée analogique est sélectionnée.
Dans le manuel sont décrites le réglage de la position de l'image, la réduction du scintillement et l'ajustement de la netteté pour le type d'ordinateur que vous utilisez. Le moniteur a été conçu pour donner la meilleure performance à une résolution de 2560 x 1440, mais ne peut pas fournir les meilleures résolutions à moins de 2560 x 1440, car l'image est automatiquement étirée pour remplir l'écran. Cette résolution est recommandée en utilisation normale. L'affichage de texte ou des lignes sera flou ou irrégulier en épaisseur quand l'image est étirée du au processus d'élargissement de l'écran. Il est préférable d'ajuster la position et la fréquence de l'image avec les commandes du moniteur, qu'avec les logiciels ou les utilisateurs de l'ordinateur. Procédez aux ajustements après une période d'échauffement de trente minutes au moins. - Des ajustements supplémentaires peuvent être nécessaires après la Réglage automatique selon la résolution ou la fréquence du signal. La Réglage automatique peut ne pas fonctionner correctement quand l'image affichée est autre que la mire d'ajustement de l'écran. Dans ce cas, des ajustements manuels sont nécessaires.
L'écran peut être ajusté de deux manières. Une manière est l'ajustement automatique pour la position, l'horloge et la phase. L'autre est de faire chacun des ajustements manuellement.
Effectuez le réglage automatique pour la première fois lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution est changée. Si l'écran est flou ou scintille ou si l'image n'est pas cadre correctement à l'écran après avoir effectué le réglage automatique, les ajustements manuels sont nécessaires. Les deux ajustements devraient être faits en utilisant la mire de réglage de l'écran (Test. bmp) obtenue sur le site Web de IIYAMA (http://www.iiyama.com).
Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée.
Ce manuel explique les ajustements sous Windows OS.

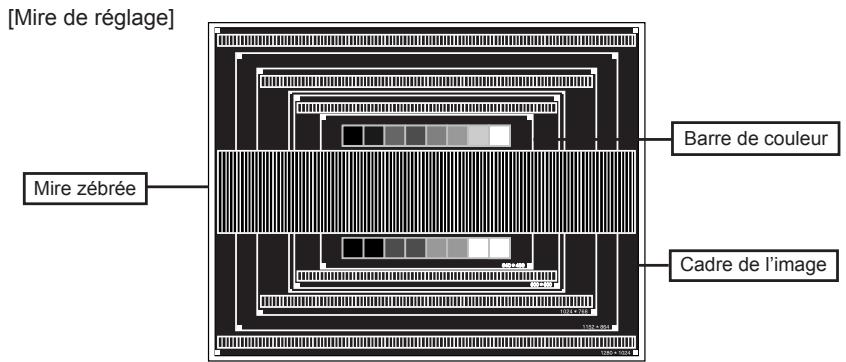

Affichez l'image à la résolution optimale. Ouvrez Test.bmp (mire d'ajustement de l'écran) comme papier peint.
■ Consultez la documentation appropriée pour le faire. ■ Test. bmp est conçu pour une résolution 1280 x 1024. Positionnez bien la mire au centre dans la boîte de dialogue du paramètre du papier peint.
③ Appuyez sur la touche pendant environ 2 secondes successivement. (Réglage automatique) ④ Ajustez l'image manuellement en procédant comme suit lorsque l'écran est flou ou scintille ou l'image n'est pas cadre correctement à l'écran après avoir effectué la Réglage automatique. ⑤ Ajustez la Position V. de sorte que le haut et le bas de l'image soit bien cadres à l'écran.

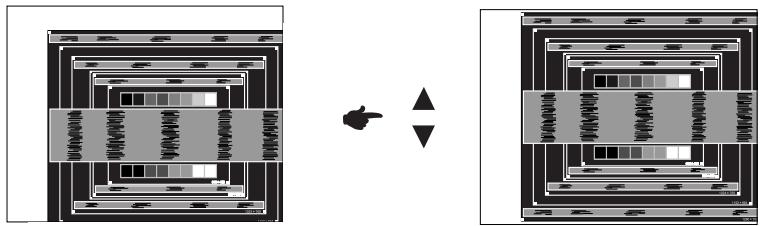

(6) 1) Ajustez la Position H. afin que le côté gauche de l'image soit sur le bord gauche de l'écran.

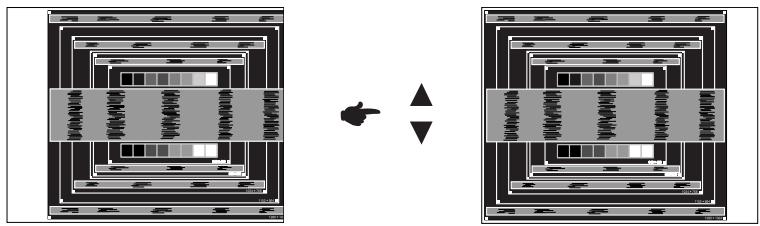

2) Étirez le côté droit du cadre de l'image vers le bord droit de l'écran en réglant l'Horloge.
■ Quand la partie gauche de l'image s'éloigne du côté gauche de l'écran pendant le réglage de l'Horloge, réglez les étapes 1) et 2). - Une autre manière de faire le réglage de l'Horloge est de faire l'ajustement sur les motifs zébrés verticaux de la mire. L'image peut scintiller pendant le réglage d'Horloge, Position H. et Position V. Dans le cas où l'image est plus grande ou plus petite que la zone d'affichage après le réglage de l'Horloge, répétez les étapes à partir de ③.
⑦ Réglez la Phase pour corriger les perturbations horizontales, le scintillement ou la netteté en présence de la mire d'ajustement.
En cas d'un fort scintillement ou d'un manque de netteté sur une partie de l'écran, repérez les étapes ⑥ et ⑦, car l'ajustement de l'Horloge peut ne pas avoir été effectué correctement. Si le scintillement ou le manque de netteté persiste, paramétrez le taux de rafraîchissement de l'ordinateur sur une fréquence BASSE (60Hz) et reprenez les réglages à partir de l'étape ③. - Réglez la Position-H si la position horizontale s'est déplacée pendant le réglage de la Phase.
⑧ Réglez la Luminosité et la Couleur pour obtenir l'image souhaitée après les réglages de l'Horloge et de la Phase.
Et remettez votre papier peint favori.
Systéme d'économie d'energie
Le système d'économie d'énergie de ce produit est conforme aux normes ENERGY STAR et VESA DPMS. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active.
Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d'économie d'énergie disponible comme décrit ci-dessous. La fonction d'économie d'énergie, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.
Mode d'économie d'énergie
Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l'ordinateur sont inactifs, le moniteur entre en mode d'économie d'énergie, ce qui réduit la consommation électrique à moins de 0,5W. L'écran devient noir, et le d'alimentation devient orange. À partir du mode économique d'énergie, l'image réapparait après quelques secondes soit en touchant de nouveau le clavier ou la souris.
Le moniteur continu à consommer de l'électricité même en mode d'économie d'énergie. Il est recommendé d'éteindre le moniteur lorsque celui-ci n'est pas utilisé, pendant la nuit et les week-ends afin d'éviter toute consommation inutile d'électricité. Il est possible que le signal video provenant de l'ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absente. Dans ce cas, la fonction d'économie d'énergie peut ne pas fonctionner normalement.
Depannage
En cas de dysfonctionnement du moniteur, procéder dans l'ordre aux contrôles suivants.
- Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n'affiche pas d'image, allez à l'étape 2.
- Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste.
- Si vous rencontrez un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.
Contrôle
L'image n'apparait pas.
(Le voyant d'alimentation ne s'allume pas)
Le câble d'alimentation est-il correctement branché? □ L'interrupteur marche-arrêt est-il sur ON ? □ L'interrupteur principal d'alimentation est activé. Vérifier à l'aide d'un autre appareil que la prise secteur fonctionne.
Le voyant d'alimentation est bleu
Si l'économiseur d'écran est activé, toucher la souris ou l'écran. Augmenter le Contraste et/ou la Luminosité. L'ordinateur est-il allumé? Le cable de signal est-il correctement branché? □ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
(Le voyant d'alimentation est orange)
Si le moniteur est en mode Economie d'énergie, toucher la souris ou l'écran. □ L'ordinateur est-il allumé ? Le cable de signal est-il correctement branché ? □ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
② L'écran n'est pas synchronisé.
Le cable de signal est-il correctement branché? □ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ? □ Le niveau de sortie video de l'ordinateur est-il dans la plage de valeurs du moniteur?
③ L'écran n'est pas centré.
Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
L'écran est trop lumineux ou trop nombre.
Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur ?
L'écran tremble.
La tension d'alimentation est-elle dans la plage de valeurs du moniteur? □ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
Contrôle
⑥ Pas de son.
L'équipement audio (ordinateur etc.) est en marche. Le câble audio est connecté correctement. Augmentez le volume. Le Muet est OFF. Le niveau de sortie de l'équipement audio est dans les specifications du moniteur.
Le son est trop fort ou trop faible.
Le niveau de sortie de l'équipement audio est dans les specifications du moniteur.
L'audition d'un bruit parasite.
Le câble audio est connecté correctement.
Informations de recyclage
Pour une meilleure protection de l'environnement, svp ne disposez pas votre moniteur.
Veuillez visiter notre site Web : www.iiyama.com/recycle pour la réutilisation de moniteur.
ANNEXE
Design et spécifications techniques peuvent être sujets à modifications, sans préavis.
CHARACTERISTIQUES TECHNIQUES
| Catégorie de taillie | 27" | |
| Panneau LCD | La technologie des panneaux | IPS |
| Taille | Diagonale: 27" (68,5cm) | |
| Taille du point | 0,233 mm H × 0,233 mm V | |
| Luminosité | 440cd/m² (Typique) (Les paramètres d'usine par défaut: 350cd/m² Typique) | |
| Rapport de contraste | 1000 : 1 (Typique), Fonction Contr. avancé disponible | |
| Angle de vue | Droite / Gauche : 89 degrés chaque, Haut / Bas : 89 degrés chaque (Typique) | |
| Temps de réponse | 5ms (Gris au Gris) | |
| Couleurs affichées | 16,777,216 | |
| Fréquence de synchronisation | Analogue : Horizontale : 30,0-80,0 kHz, Verticale : 55-75 Hz Digital(DVI(DisplayPort) : Horizontale : 30,0-90,0 kHz, Verticale : 55-75 Hz Digital(HDMI) : Horizontale : 30,0-80,0 kHz, Verticale : 55-75 Hz | |
| Résolution maximale | 2560 × 1440, 3,7 Mégapixel | |
| Connecteur d'entrée | Mini D-Sub 15 broches, DVI-D 24 broches, HDMI, DisplayPort | |
| Plug & Play | VESA DDC2BTM | |
| Signal de synchronisation en entrée | Sync. séparée : TTL, positif ou négatif | |
| Signal matériel en entrée | Analogue : 0,7 Vp-p (standard), 75Ω, positif Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0) Digital: HDMI Digital: DisplayPort | |
| Connecteur d'entrée audio | Prise mini 3,5 mm (stéréo) | |
| Signal d'entrée audio | 1,0 Vrms maximum | |
| Prise Casque | Prise mini 3,5 mm (stéréo) | |
| Haut-parleurs | 2W x 2 (haut-parleurs stéréo) | |
| Taille d'écran maximale | 596,7 mm L × 335,7 mm H / 23,5" L × 13,2" H | |
| Alimentation | 100-240 VAC, 50/60 Hz, 1,0 A | |
| Puisance absorbée* | 68W typique (Les paramètres d'usine par défaut: 55W typique), Mode d'économie d'énergie : 0,5W maximum | |
| Dimensions / Poids net | 650,0 × 434,5 - 564,5 × 230,0mm / 25,6 × 17,1 - 22,2 × 9,1" (L×H×P) 8,2kg / 18,1lbs | |
| Angle d'inclinaison | Haut: 17 degrés, Droite / Gauche : 45 degrés chaque | |
| Conditions de fonctionnement | Utilisation : Température 5 à 35°C / 41 à 95°F Humidité 10 à 80% (sans condensation) Stockage : Température -20 à 60°C / -4 à 140°F Humidité 5 à 85% (sans condensation) | |
| Homologation | CE, TÜV-Bauart, GOST-R, VCCI-B, PSE, ENERGY STAR® | |
NOTEZ
- L'équipement audio n'est pas connecté.
FREQUENCES DE SYNCHRONISATION
| Mode video | Fréquence horizontal | Fréquence vertical | Horloge à points | |
| VESA | VGA 640 × 480 | 31,469kHz | 59,940Hz | 25,175MHz |
| 37,500kHz | 75,000Hz | 31,500MHz | ||
| SVGA 800 × 600 | 37,879kHz | 60,317Hz | 40,000MHz | |
| 46,875kHz | 75,000Hz | 49,500MHz | ||
| XGA 1024 × 768 | 48,363kHz | 60,004Hz | 65,000MHz | |
| 60,023kHz | 75,029Hz | 78,750MHz | ||
| SXGA 1280 × 1024 | 63,981kHz | 60,020Hz | 108,000MHz | |
| 79,976kHz | 75,025Hz | 135,000MHz | ||
| Full HD 1920 × 1080 | 67,500kHz | 60,000Hz | 148,500MHz | |
| QWXGA 2048 × 1152 | 71,584kHz | 60,000Hz | 197,000MHz | |
| WQHD 2560 × 1440 | 88,787kHz | 59,951Hz | 241,500MHz | |
1 Entrée analogue, DVI et DisplayPort seulement. 2 Entrée vidéo DVI et DisplayPort seulement. DVI: Utilisez le câble DVI-D Dual-link.
