Type de produit	Moniteur LCD
Taille de l'écran	23 pouces
Résolution	1920 x 1080 pixels (Full HD)
Technologie d'affichage	IPS
Temps de réponse	5 ms
Luminosité	250 cd/m²
Contraste	1000:1
Angles de vision	178° horizontal / 178° vertical
Connectivité	HDMI, DVI, VGA
Alimentation électrique	100-240V, 50/60Hz
Dimensions approximatives (L x H x P)	540 x 400 x 200 mm
Poids	5.5 kg
Compatibilités	PC, consoles de jeux, appareils multimédias
Fonctions principales	Mode de lecture, réglage de la luminosité, réglage de la couleur
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée, consulter le fabricant pour les réparations
Sécurité	Conforme aux normes de sécurité CE, RoHS
Informations générales	Garantie de 3 ans, support technique disponible

FOIRE AUX QUESTIONS - PROLITE X2377HS-GB1 IIYAMA

Comment régler la luminosité de mon IIYAMA PROLITE X2377HS-GB1 ?

Pour régler la luminosité, utilisez le menu OSD (On-Screen Display) en appuyant sur le bouton Menu situé sur le moniteur. Naviguez jusqu'à 'Luminosité' et ajustez-le selon vos préférences.

Mon moniteur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise de courant fonctionne. Essayez également de débrancher le câble, d'attendre quelques secondes, puis de le rebrancher.

Comment changer la résolution d'affichage sur le IIYAMA PROLITE X2377HS-GB1 ?

Cliquez avec le bouton droit sur le bureau, sélectionnez 'Paramètres d'affichage' et sous 'Résolution', choisissez la résolution recommandée de 1920 x 1080 pixels.

Les couleurs de l'écran semblent déformées, que faire ?

Accédez au menu OSD, sélectionnez 'Couleur', puis réinitialisez les paramètres ou ajustez les niveaux de rouge, vert et bleu pour obtenir une meilleure précision des couleurs.

Comment connecter mon IIYAMA PROLITE X2377HS-GB1 à un ordinateur portable ?

Utilisez un câble VGA ou HDMI pour connecter le moniteur à votre ordinateur portable. Assurez-vous que le moniteur est allumé et sélectionnez la bonne source via le menu OSD.

Mon écran clignote, comment résoudre ce problème ?

Vérifiez le câble de connexion pour vous assurer qu'il est bien branché. Essayez de changer de câble ou de port. Si le problème persiste, ajustez la fréquence de rafraîchissement dans les paramètres d'affichage de votre ordinateur.

Comment activer le mode Eco sur le IIYAMA PROLITE X2377HS-GB1 ?

Accédez au menu OSD, sélectionnez 'Paramètres', puis 'Mode Eco'. Activez cette fonction pour réduire la consommation d'énergie du moniteur.

Puis-je monter mon IIYAMA PROLITE X2377HS-GB1 sur un support VESA ?

Oui, le IIYAMA PROLITE X2377HS-GB1 est compatible avec le montage VESA 100 x 100 mm. Assurez-vous d'utiliser des vis adaptées pour le montage.

MODE D'EMPLOI PROLITE X2377HS-GB1 IIYAMA

Merci d'avoir besoin le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l'utilisation du moniteur. Prière de le lire attentivement avant d'allumer le moniteur. Conserver ce manuel pour toute référence ultérieure.

Ce moniteur LCD est conforme aux spécifications des directives CE/UE 2004/108/CE, aux directives EMC, aux basses tensions 2006/95/CE, aux directives ErP 2009/125/CE et aux directives RoHS 2011/65/UE.

La sensibilité électromagnétique a été décision à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur comme à l'extérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électrique à tension.

■ Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis. Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs. En tant que partenaire du programme ENERGY STAR, iiyama a déterminé que ce produit répondait aux directives pour l'économie d'énergie édictées par ENERGY STAR.

TABLE des matières

POUR VOTRE SÉCURITÉ 1

CONSIGNES DE SÉCURITÉ 1

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)..3

SERVICECLIENT 4

ENTRETIEN 4

AVANT D'UTILISER LE MONITEUR 5

FONCTIOS 5

VÉRIFICATION DU CONTENU DE L'EMBALLAGE 5

ASSEMBLAGE ET DÉMONTAGE DE LA BASE DU PIED......6

COMMANDES ET CONNECTEURS 7

CONNEXION DE VOTRE MONITEUR 8

MISE EN ROUTE DE L'ORDINATEUR 9

Réglage de l'angle de vision 9

UTILISATION DU MONITEUR 10

Menu des paramètres de réglage 11

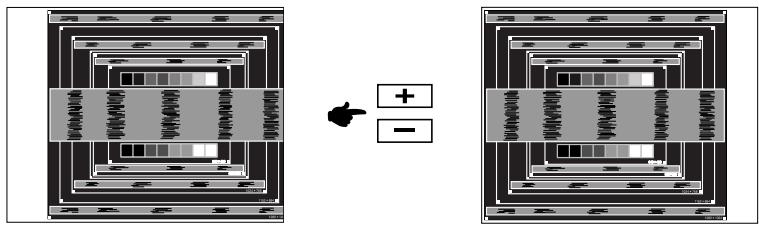

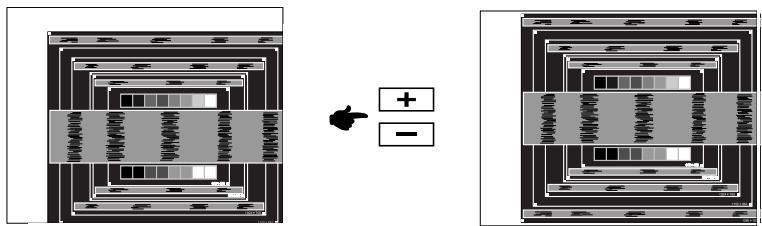

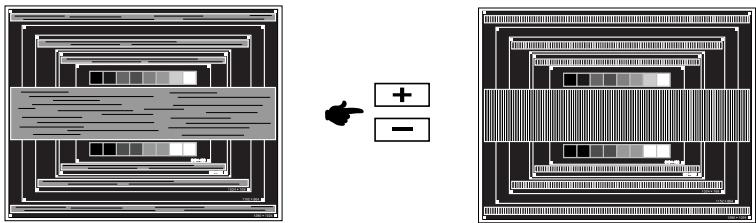

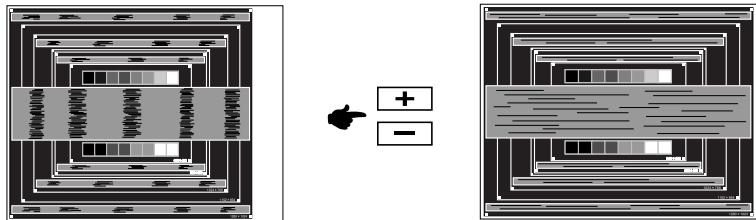

AJUSTEMENTS DE L'ECRAN 19

SYSTème D'éCONOMIE D'ENERGIE 22

DEPANNAGE 23

INFORMATIONS DE RECYCLAGE 24

ANNEXE 24

CARACTERISTIQUES TECHNIQUES 24

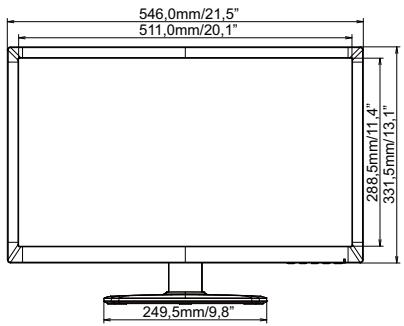

DIMENSIONS 25

FREQUENCES DE SYNCHRONISATION 25

Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclage sont disponibles sur le site Internet : http://www.iiyama.com.

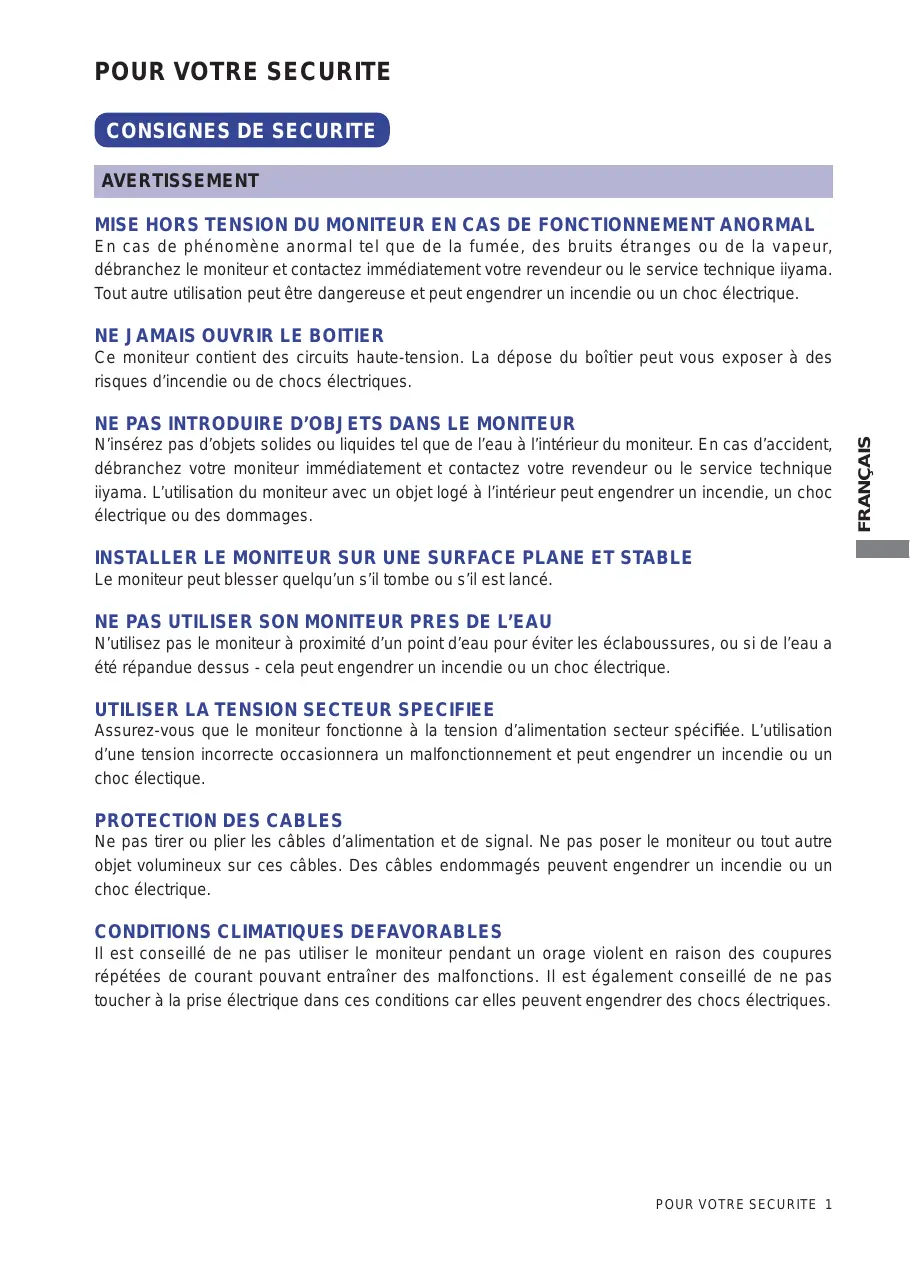

Mise hors tension du moniteur en cas de fonctionnement anormal

En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR le boitier

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.

NE PAS Introduire d'objects dans le moniteur

N'insérez pas d'objets solides ou liquides tels que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.

Installer le moniteur sur une surface PLANE et STABLE

Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.

NE PAS Utiliser son moniteur pres de l'eau

N'utilise pas le moniteur à proximité d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus - cela peut engendrer un incendie ou un choc électrique.

Utiliser la tension secteur specifiee

Assurez-vous que le moniter fonctionne à la tension d'alimentation secteur spécifique. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électrique.

Protection des CABLES

Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.

Conditions climatiques defavorables

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

Installation

Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brutes de températures et évitez les endroits humides, poussièreux ou enfumés. Vous devrez également éviter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER le moniteur dans une position dangereuse

Le moniteur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous nevez également vous assurer de ne pas placer d'objets lourds sur le moniteur, et qu'aucun cable ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.

Maintenir une BONNE ventilation

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10 cm environ du mur. Les fentes d'aération sur l'arrière du châssis seront obstruées et il y aura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d'incendie et de dommages. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrêté ou retourné ou bien sur un tapis ou un matériel peut également entraîner des dommages.

Deconnectez les CABLES lorsque vous deplacez le moniteur

Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le cable vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

Debranchez le moniteur

Afin d'éviter les accidents, nous vous recommandons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.

Toujours debrancher le moniteur en TIRANT sur la PRESE

Débrancher le câble d'alimentation ou le câble de signal en tirant sur la prise. Ne jamais tirer le câble par le cordon car cela peut engendrer un incendie ou un choc électrique.

NE touchez PAS la prise avec des MAINS humides

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

LORS de l'installation du moniteur sur votre ordinateur

Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

NE PAS utiliser le moniteur pendant 24 HEURES de suite

Le moniteur n'est pas conçu pour fonctionner pendant 24 heures de suite, n'utilisez pas le moniteur pendant 24 heures de suite.

Recommandations d'usage

Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimaux, positionnez l'écran juste au-dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l'écran peut entraîner une fatigue de l'oeil.

Remarques sur les ECRANS a cristaux liquides (LCD)

Les symptômes suivants n'indiquent pas qu'il y a un problème, c'est normal:

• Quand vous allumez le LCD pour la première fois, l'image peut être mal cadrée à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas ajuster l'image correctement.
• De part la nature fluorescente de la lumière émise, l'écran peut clignoter à l'allumage. Mettre l'interrupteur d'alimentation sur OFF, puis à nouveau sur ON pour faire disparaitre le clignotement. La luminosité peut être légèrement inégale selon la configuration de bureau utilisé. Notice pour un écran LCD

Lorsque l'image statique est affichée pendant de longues périodes de temps, l'image peut provoquer une empreinte sur l'écran LCD.

C'est ce qu'on appelle l'image rémanente ou le burn-in.

Pour éviter l'effet de rémanence, effectuez l'une des options suivantes :

• Utilisez un économiseur d'écran avec les éléments graphiques qui se déplacent ou une image blanche vide.
• Changez le fond d’écran régulièrement.
• Ajustez un faible niveau de luminosité de l'écran LCD.
• Eteignez l'écran LCD lorsque le système n'est pas en usage.

Choses à faire lorsque l'écran LCD affiche une image rémanente :

• Eteignez le moniteur pour une longue période de temps. Cela peut durer plusieurs heures ou plusieurs jours.
• Utilisez un économiseur d'écran pendant une longue période de temps.
• Utiliser une image en noir ou blanc pendant une longue période de temps.

Veuillez prendre contact avec IIYAMA France pour le remplacement de la lampe fluorescente de rétroéclairage quand l'écran est ASF, scintille ou ne s'éclaire pas. Ne jamais essayez de le remplacer vous-même.

Si vous nevez returner votre matériel et que vous ne possedez plus votre emballage d'origine, merci de contacter votre revendeur ou le service après vente d'iyama pour conseil ou pour remplacer l'emballage.

Avertissement

Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le câble d'alimentation et contactez votre revendeur ou le service technique iiyama.

Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le nettoyer. - Ne pas gratter ou frotter l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD. ■L'utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier et l'écran LCD: Diluant Nottavont en stamicours

Diluant

Nettoyants en atomiseur

Essence

Cire

Nettoyants abrasifs

Solvants acides ou alcalins

■Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.

BOITIER Eliminer les tâches à l'aide d'un chiffon légèrement humide et d'un détergent doux, puis essuyer le boîtier à l'aide d'un chiffon sec et propre. ECRAN Un nettoyage periodique est recommendé avec un chiffon sec et doux. LCD N'utilisez pas de papier tissé car cela endommagera l'écran LCD.

Avant d'utiliser le moniteur

Résolutions prises en charge jusqu'à 1920 × 1080 Contraste élevé 1000:1 (Typique), Fonction d'Contraste avancé disponible / Luminosité 250cd / m² (Typique) / Temps de réponse rapide 5ms (Gris au Gris, OverDrive:+2) Technologie X-Res Lissage numérique des caractères Configuration automatique Haut-parleurs stéréo 2 haut-parleurs stéréo 1,5 W Conforme au Plug & Play VESA DDC2B Conforme à WindowsXP/Vista/7/8 Économie d'énergie (conforme à ENERGY STAR et VESA DPMS) Conforme au standard de montage VESA (100 mm x 100 mm) Trou clé pour verrouillage de sécurité

Vérification du contenu de l'emballage

Les accessoires suivants sont inclus dans votre emballage. Vérifiez qu'ils sont inclus avec le moniteur. En cas d'élément absent ou endommagé, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.

Cable d'alimentation*

Cable de signal D-Sub

Cable DVI-D

Cable audio

Socle du Pied

Pied

Guide de sécurité

Guide de démarrage rapide

Attention

La valeur nominale du câble d'alimentation fourni dans les régions à 120 V est de 10 A/125 V. Si vous utilisez une alimentation plus élevée que cette valeur nominale, un câble d'alimentation avec une valeur nominale de 10 A/250 V doit être utilisé. Cependant, toutes garanties sont exclues pour tout problème ou dommage causé par un câble d'alimentation non fourni par iiyama.

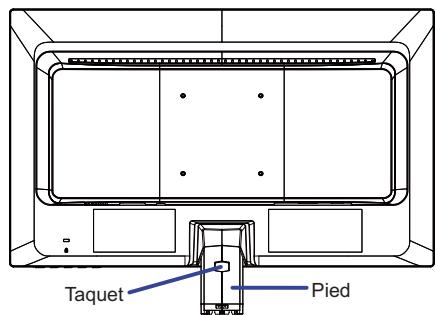

Attention

Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dégâts matériels en cas de chute. Ne heurtez pas le moniteur, cela pourrait l'endommager. - Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des dommages.

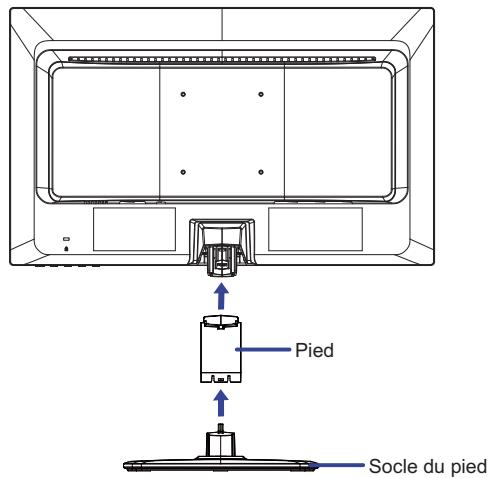

① Placez d'abord un morceau de tissu doux sur la table pour éviter que le moniteur ne soit rayé. Placez le moniteur à plat sur la table, face vers le bas. ② En tenant le moniteur, enfoncez le pied jusqu'à ce que vous entendiez un clic. ③ En tenant le moniteur, enfoncez le socle du pied jusqu'à ce que vous entendiez un clic.

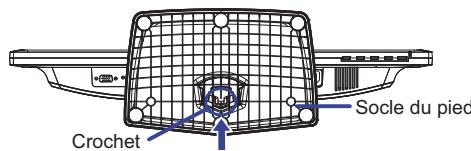

① Placez d'abord un morceau de tissu Appuyez sur le crochet au fond du pied et enlevez le socle du pied. ③ Appuyez sur le taquet au fond du pied et enlevez le socle du moniteur.

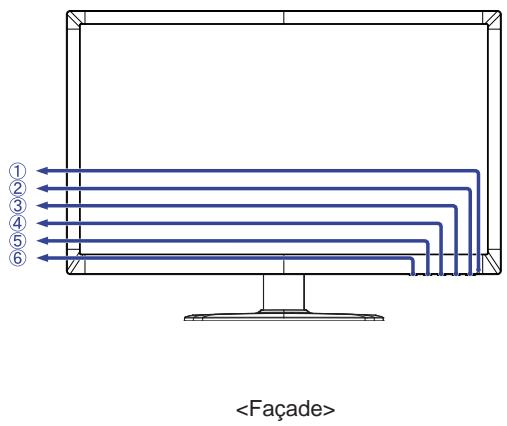

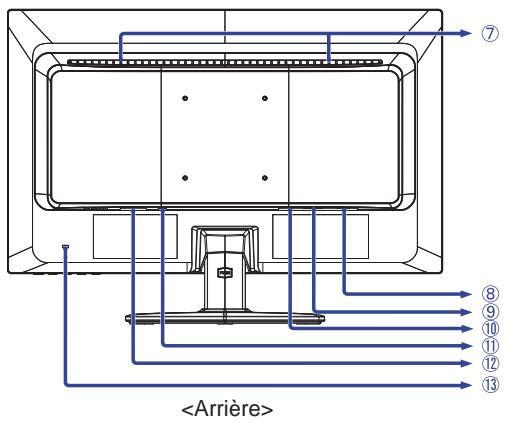

Commandes et connecteurs

① Voyant d'alimentation NOTEZ Bleu: Fonctionnement normal Orange: Economie d'énergie ② Commutateur d'alimentation ( Ⓞ ) ③ Touche Menu / Sélection (MENU) ④ Touche Défilament haut / Volume (▶/ ☑) ⑤ Touche Défilament bas / ECO Mode (▲/Ø) ⑥ Touche Input / Exit (INPUT / EXIT) Haut-parleurs ⑧ Connecteur de D-Sub mini 15 broches (VGA) ⑨ Connecteur de DVI-D 24 broches (DVI) 10 Connecteur de HDMI (HDMI) ⑪ Connecteur audio (AUDIO IN) ⑫ Connecteur d'alimentation secteur (AC IN) ⑬ Trou de verrouillage de sécurité

NOTEZ Vous pouvez CABLER un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.

• Vous pouvez éviter la page de Menu et afficher directement l'échelle d'ajustement.

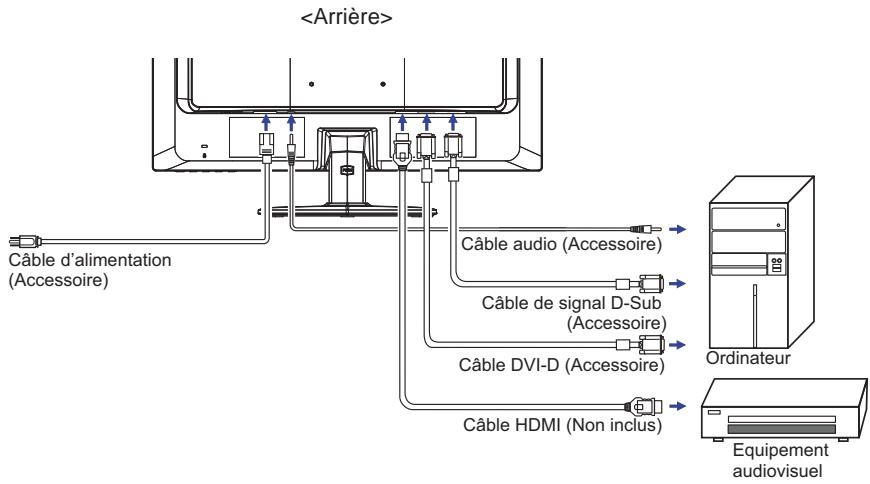

Connexion de votre moniteur

①Assurez-vous que l'ordinateur et le moniteur sont éteints. ② Connectez l'ordinateur au moniteur avec le câble de signal. ③ Connectez le moniteur à l'équipement audio avec le câble audio pour ordinateur lors de l'utilisation des fonctions audio. ④ Connectez d'abord le câble d'alimentation au moniteur puis sur la prise électrique. ⑤Allumez votre écran et leur ordinateur.

Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veillez contacter votre revendeur local iiyama ou le bureau régional iiyama. Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l'adaptateur requis. Assurez-vous de bien serrer les vis manuelles à chaque extrémité du câble de signal.

Exemple de connexion

Mise en ROUTE de l'ordinateur

Fréquences du signal

Passez aux fréquences souhaitées détaillées à la page 25 “FRÉQUENCES DE SYNCHRONISATION”.

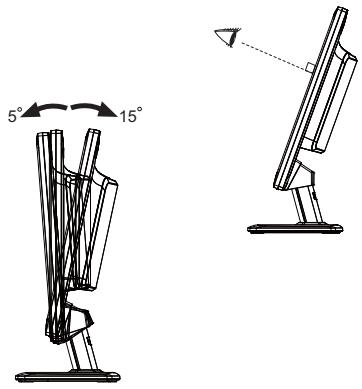

Réglage de l'angle de VISION

Pour une vision optimale, il est recommandé de regarder le moniteur bien en face. Tenez le pied pour ne pas renverser le moniteur lorsque vous modifiez son orientation. Vous pouvez régler l'angle du moniteur jusqu'à vers le haut et vers le bas. Afin de vous assurer une position du corps saine et relaxée quand vous regardez l'image du moniteur dans votre espace de travail, il est recommandé que le réglage de l'angle d'inclinaison n'excède pas 10 degrés. Réglez ensuite l'angle du moniteur comme vous le désirez.

• Ne pas toucher l'écran LCD quand vous ajustez la hauteur ou l'angle de vision. Cela pourrait engendrer des dommages ou félures de l'écran LCD. ATTENTION, la prudence est recommandée quand vous ajustez la hauteur ou l'angle de vision, à ne pas vous coincer les doigts.

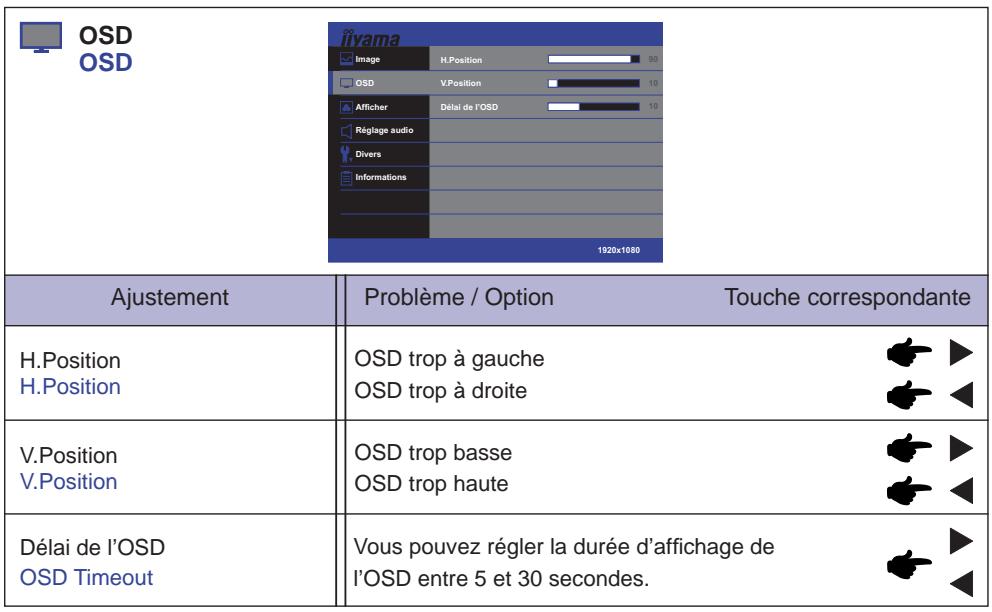

Utilisation du moniteur

Le LCD iiyama est réglé à l'usine avec une fréquence de synchronisation figurant à la page 25 afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode d'opération ci-dessous. Pour plus de détails voir page 19, AJUSTEMENTS DE L'ÉCRAN.

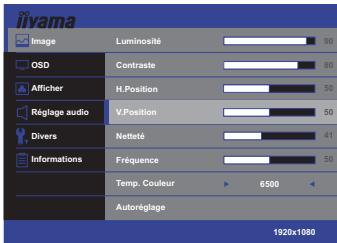

① Appuyez la touche MENU pour afficher les réglages à l'écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les touches /.

② Sélectionnez la page de menu où se trouve l'icone de l'ajustement désiré. Appuyez mettre en surbrillance l'icone du réglage souhaité. ③ Appuyez la touche MENU à nouveau. Utilisez ensuite les touches / pour effectuer les ajustements ou réglages appropriés. ④ Appuyez la touche INPUT / EXIT pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

Par exemple, pour corriger la position verticale, sélectionnez l'objet Configuration d'image du Menu, puis appuyez la touche MENU. Puis, sélectionnez V. Position en utilisant les touches /. Une page d'ajustement apparait après l'appui sur la touche MENU. Utilisez ensuite les touches / pour corriger la position verticale. La position verticale de l'objet entière doit changer pendant que vous effectuez l'opération.

Appuyez sur la touche INPUT / EXIT pour finir et les modifications sont enregistrées en mémoire.

Lorsque l'utilisation des touches est abandonnée pendant l'ajustement, la fenêtre OSD disparaît après le délai défini pour la Délai de l'OSD. La touche INPUT/EXIT peut également être utilisée pour fermer rapidement la fenêtre OSD. ■ Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d'éteindre le moniteur pendant l'utilisation du Menu. ■ Les ajustements pour H. / V. Position, Netteté et Fréquence sont enregistrés pour chaque fréquence de signal. À l'exception de ces ajustements, tous les autres ajustements n'ont qu'un seul réglage qui s'applique sur toutes les fréquences de signal.

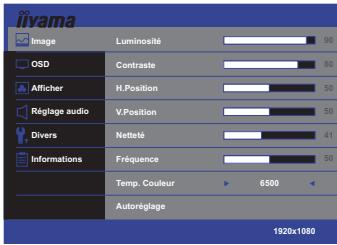

Image Picture	iivama
	Image	Luminositi	90
	OSD	Contraste	80
	Afficher	H. Position	50
	Réglage audio	V. Position	50
	Divers	Nottété	41
	Informations	Fréquence	50
		Temp. Couleur	6500
		Autoréglage
Ajustement	Problème / Option		Touchche correspondante
Luminosite *1,5,6 Brightness	Trop nombre
	Trop clair
Contraste *5 Contrast	Trop terme
	Trop intense
H. Position *2,3 H. Position	Trop à gauche
	Trop à droite
V. Position *2,3 V. Position	Tropasse
	Trop haute
Netteté *2,3 Phase	Pour corriger le scintillage des caractères ou des lignes
Fréquence *2,3 Clock	Trop étroite
	Trop large
Temp. Couleur Color Temp.	9300	Blanc bleuâtre
	7500	Blanc jaunâtre
	6500	Blanc verdâtre
	Utilisateur	Rouge	Trop faible
		Vert	Trop fort
		Bleu
Autoréglage *3,4 Auto Adjust	Direct	Ajustement de H. / V. Position, Nettété et Fréquence automatiquement.

1 Ajustez la luminosité quand vous utilisez le moniteur dans une pieceASF que que vous sentez que l'écran est trop lumineux. 2 Se reporter à la section AJUSTEMENTS DE L'ECRAN page 19. ^ 3 Entrée analogue seulement. 4 Pour les membres résultats, utilisez Autoréglage avec la mire d'ajustement. Voir la section AJUSTEMENTS DE L'ÉCRAN page 19. 5 Le réglage de Contraste et de la Luminosité sont désactivés quand le i-Style Color est réglé sur Jeux, Cinéma, Texte ou Paysage. 6 Le réglage de la Luminosité sont désactivés quand la Contr. avancé ou le ECO Mode est actif.

Les pouces éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• Autoréglage: Appuyez la touche INPUT / EXIT pendant 2 secondes successivement lorsque le Menu n'est pas affiché.

Ajustement	Problème / Option Touche correspondante
Mode d'affichage Display Mode	Aspect	Étre l'image tout en gratant les proportions à l'écran.
	Plein écran	L'image se dimensionne pleine écran.
i-Style Color *1,2 i-Style Color	Standard	Pour l'environnement de fenêtre général et le réglage par défaut du moniteur.
	Jeux	Pour l'environnement de jeu de PC.
	Cinéma	Pour l'environnement de film et de video.
	Texte	Pour l'édition de texte et l'sffichage en environnement de traitement de texte.
	Paysage	Pour l'affichage d/images de paysage en extérieur.
Contr. avancé *2 Adv. Contrast	Eteint	Ratio de Contraste Typique.
	Sur	Augmentation du Réglage de Ratio de Contraste.
Mode ECO *1 ECO Mode Direct	Eteint	Normal
	Mode1	La luminosité du back-light (Retro éclairage) est réduite.
	Mode2	La luminosité du back-light (Retro éclairage) est réduite plus qu'en Mode1.
	Mode3	La luminosité du back-light (Retro éclairage) est réduite plus qu'en Mode2.
Finesse Sharpness	Trop doux Trop agressif
Over Drive Over Drive	-2 / -1 / 0 / +1 / +2 Il améliorer a le temps de réponse de niveau gris du panneau d'affichage à cristaux liquides. Un niveau plus élevé a comme conséquence un plus rapide le temps de réponse.
Technologie X-Res Direct X-Res Technology	Eteint	Normal
	Léger	Rehausser les contours de l'image.
	Poussé	Rehausser les contours de l'image au-delà de la qualité 'Léger'.

1 Le i-Style Color et le Mode ECO ne peuvent pas être ajustés et sélectionnés lorsque la fonction Contr. avancé est activée. 2 Le i-Style Color et la Contr. avancé ne peuvent pas être ajustés et sélectionnés lorsque le fonction Mode ECO est activée.

Lorssez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• Mode ECO: Appuyez la touche ↓ lorsque le Menu n'est pas affiché. Eteint, Mode1, Mode2 et Mode3 s'enclenchent en appuyant successivement sur le bouton ↓.
• Technologie X-Res : Appuyez la touche pendant 2 secondes successivement lorsque le Menu n'est pas affiché. Eteint, Léger et Pousse s'enclenchent en appuyant successivement sur le bouton.

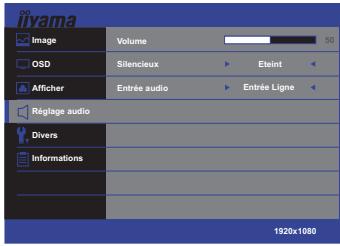

Ajustement	Problème / Option Touche correspondante
Volume Volume Direct	Trop faible Trop fort
Silencieu Mute	Sur	Désactive le son temporairement.
	Eteint	Retourne le volume sonore au niveau précédent.
Entrée audio* Audio Input	Entrée ligne	Choisissez la LIGNE DANS l'entrée.
	HDMI	Choisissez la HDMI l'entrée.

• Accessible seulement si l'entrée HDMI a été sélectionné.

Pour éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

Volume: Appuyez la touche lorsque le Menu n'est pas affiché. - Silencieux: Appuyez la touche ▶ pendant 2 secondes successivement lorsque le Menu n'est pas affiché. Sur et Eteint s'enclenchent en appuyant successivement sur le bouton ▶.

Divers Miscellaneous	Iiyama
	Image	Langue	François
	OSD	Entrée	Autoréglage
	Afficher	Logo d'ouverture	Etint
	Réglage audio	Restaurer
	Divers
	Informations
1920x1080
Ajustement	Problème / Option Touche correspondante
Langue Language	English	Anglais	Nederlands	Néerlandais
	PRusskii	Russe	繁體中文	Chinois Traditionnel
	Deutsch	Allemand	简体中文	Chinois simplifié
	Français	Français	日本語	Japonais
	Español	Espagnol	Polski	Polonais
	Italiano	Italien
Entrée Input Select	Direct	Autoréglage	Choisir l'Entree du Signal automatiquement.
		VGA	Sélectionnez l'entrée D-SUB.
		DVI	Sélectionnez l'entrée DVI.
		HDMI	Sélectionnez l'entrée HDMI.
NOTEZ Toutefois il sera automatiquement choisi quand juste une source employe. La source d'entrée est fixe, non可以选择 automatiquement si D-sub, DVI et HDMI qui sont choisis.
Logo d'ouverture Opening Logo	Activé	Le logo IYAMA est affiché lorsque le monitor est allumé.
	Eteint	Le logo IYAMA n'apparaît plus lorsque le monitour est allumé.
Restaurer Reset	Les données prérégées à l'usine sont restaurées.

Les pouzz éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• Appuyez sur la touche INPUT / EXIT lorsque le Menu n'est pas affiché.

Ajustement

Problème / Option

Touche correspondante

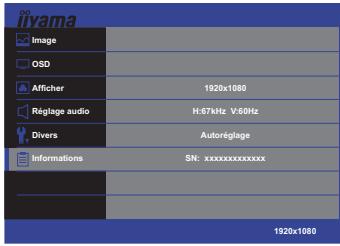

Informations

Information

Affiche les informations sur le signal d'entrée actuel de la carte graphique dans votre ordinateur.

NOTEZ

Consultez le guide d'utilisation de votre carte graphique pour plus d'informations sur le changement de la résolution et de la vitesse de rafraîchissement.

Ajustements de l'écran

Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée quand l'entrée analogue est sélectionnée.

• Les différents calibrages de l'écran sont décrits dans ce manuel pour permettre de régler la position de l'image, minimiser le scintillement et ajuster la netteté afin d'adapter l'affichage au type d'ordinateur que vous utilisez.
• Ce moniteur a été créé pour assurer la qualité performance à la résolution 1920 x 1080, mais ne peut pas afficher les membres résultats à moins de 1920 x 1080 car l'image est automatiquement étirée pour remplir l'écran. Cette résolution est alors recommandée en utilisation normale. L'affichage de texte ou des lignes sera flou ou irrégulier en épaisseur quand l'image est étirée, ce qui est du au processus de l'élargissement de l'écran. Il est préférible d'ajuster la position et la fréquence de l'image avec les commandes du moniteur plutôt qu'avec les logiciels ou les outils de l'ordinateur. ■ Procédez aux ajustements après au moins 30 minutes de travail du moniteur.
• Des réglages supplémentaires peuvent être nécessaires après l'ajustement automatique selon la résolution ou la fréquence de signal utilisée. L'ajustement automatique peut ne pas fonctionner correctement quand l'image affichée est autre que la mire d'ajustement de l'écran. Dans ce cas, un réglage manuel est nécessaire.

L'écran peut être ajusté de deux manières : soit par ajustement automatique de la Position, de la Fréquence et de la Netteté, soit par ajustement manuel de chaque de ces fonctions.

Effectuez l'ajustement automatique en premier lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution a été changée. Si l'écran est flou ou scintille, ou l'image n'est pas cadre correctement à l'écran après l'ajustement automatique – un cadrage manuel est nécessaire. Les deux réglages devraient être faits à l'aide de la mire d'ajustement de l'écran (Test bmp) que l'on peut télécharger depuis le site Web iiyama (http://www.iiyama.com).

Ajustez l'affichage en suivant la procédure ci-dessous pour obtenir l'image désirée. Ce manuel explique comment effectuer les réglages sous Windows® OS.

① Affichez l'image à la résolution optimale. ② Ouvrez le Test.bmp (mire d'ajustement de l'écran) comme papier peint.

■ Consultez la documentation appropriée pour le faire. ■ Test.bmp est donc pour une résolution 1280 x 1024. Positionnez bien la mire au centre dans la boîte de dialogue des paramètres du papier peint.

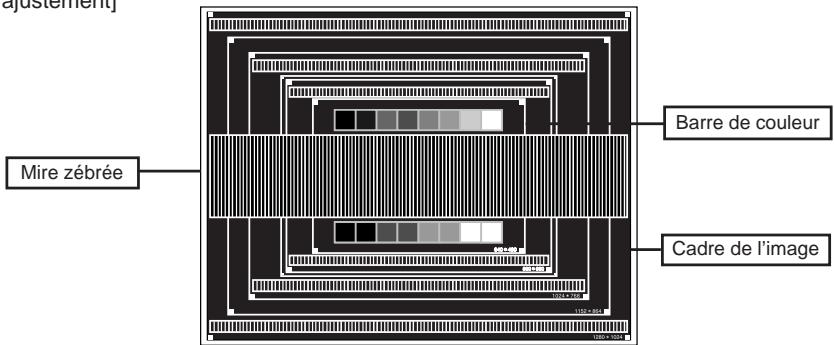

Mire d'ajustement

③ Appuyez sur la touche Auto. (Autoréglage) ④ Ajustez l'image manuellement en suivant les instructions ci-dessous lorsqu'écran est flou ou scintille, ou bien l'image n'est pas cadree correctement après un ajustement automatique. ⑤ Ajustez la V. Position de sorte que le haut et le bas de l'image soient bien cadrés à l'écran.

(6) 1) Ajustez la H. Position de sorte que le côté gauche de l'écran soit sur le bord gauche de l'écran.

2) Etirez le côté droit de l'écran vers le bord droit de l'écran en réglant la Fréquence.

■ Quand la partie gauche de la Fréquence s'éloigne du côté gauche de l'écran pendant l'ajustement de l'Horloge, revenez aux étapes 1) et 2). - Une autre manière de faire le réglage de la Fréquence est d'ajuster les motifs zébrés verticaux de la mire. L'image peut scintiller pendant l'ajustement de la Fréquence, la H. Position et la V. Position. Dans le cas où l'image serait plus grande ou plus petite que la zone d'affichage après le réglage de la Fréquence, répétez les étapes à partir de l'étape ③.

⑦ Ajustez la Netteté pour corriger les perturbations horizontales, le scintillement ou la netteté en utilisant la mire d'ajustement.

En cas d'un fort scintillagement ou d'un manque de netteté sur une partie de l'écran, repérez les étapes ⑥ et ⑦ car l'ajustement de la Fréquence peut ne pas avoir été effectué correctement. Si le scintillagement ou le manque de netteté persiste, réglez le taux de rafraîchissement de l'ordinateur sur une fréquence basse (60 Hz) et reprenez les réglages à partir de l'étape ③. Réglez la Position H. si la position horizontale s'est déplacée pendant le réglage de la Nettété.

⑧ Réglez la luminosité et la couleur pour obtenir l'image souhaitée après avoir complété le calibrage de la Fréquence et de la Nettété.

Une fois les réglages terminés, remettez votre papier peint favori.

Systéme d'économie d'energie

Le système d'économie d'énergie de ce produit est conforme aux normes ENERGY STAR® et VESA DPMS. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active.

Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d'économie d'énergie disponible comme décrit ci-dessous. La fonction d'économie d'énergie, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.

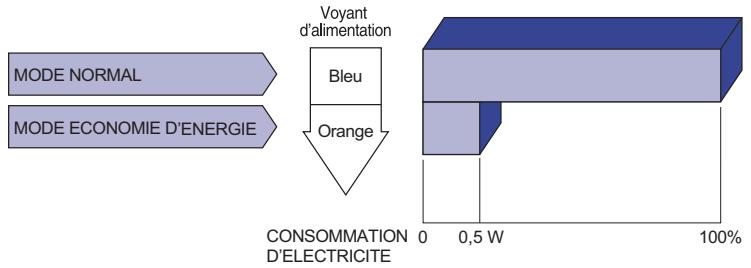

Mode d'économie d'énergie

Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l'ordinateur sont inactifs, le moniteur entre en mode d'économie d'énergie, ce qui réduit la consommation électrique à moins de 0,5W. L'écran devient noir, et le voyant d'alimentation devient orange. À partir du mode économique d'énergie, l'image réapparait après quelques secondes soit en touchant de nouveau le clavier ou la souris.

Le moniteur continue à consommer de l'électricité même en mode d'économie d'énergie. Il est recommandé d'éteindre le moniteur lorsque celui-ci n'est pas utilisé, pendant la nuit et les week-ends afin d'éviter toute consommation inutile d'électricité. Il est possible que le signal vidéo provenant de l'ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absente. Dans ce cas, la fonction d'ECONOMIE D'ENERGIE peut ne pas fonctionner normalement.

Depannage

En cas de dysfonctionnement du moniteur, procéder dans l'ordre aux contrôles suivants.

1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontrés. Si le moniteur n'affiche pas d'image, allez à l'objet 2.
2. Se reporter aux tableaux suivants si on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste.
3. Si vous rencontrez un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.

Contrôle

① L'image n'apparait pas. (Le voyant d'alimentation ne s'allume pas) (Le voyant d'alimentation est bleu) (Le voyant d'alimentation est orange)

② L'écran n'est pas synchronisé. ③ L'écran n'est pas centré. L'écran est trop lumineux ou trop sombre. ⑤ L'écran tremble. ⑥ Pas de son. ⑦ Le son est trop fort ou trop faible. L'audition d'un bruit parasite.

Le câble d'alimentation est-il correctement branché? L'interrupteur marche-arrêt est-il sur ON ? Vérifier à l'aide d'un autre appareil que la prise secteur fonctionne. Si l'économiseur d'écran est activé, toucher la souris ou l'écran. Augmenter le Contraste et/ou la Luminosité. □ L'ordinateur est-il allumé ? Le câble de signal est-il correctement branché?

Si le moniteur est en mode Economie d'énergie, toucher la souris ou l'écran. □ L'ordinateur est-il allumé ? Le cable de signal est-il correctement branché? □

Le câ Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur?

□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ? □ Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur? La tension d'alimentation est-elle dans la plage de valeurs du moniteur

L'équipement audio (ordinateur etc.) est en marche. Le câble audio est connecté correctement. Augmentez le volume. □ Le Muet est OFF. Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur.

Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur. Le cable audio est connecté correctement.

Informations de recyclage

Pour une meilleure protection de l'environnement, svp ne disposez pas votre moniteur.

Veuillez visiter notre site Web : www.iiyama.com/recycle pour la réutilisation de moniteur.

ANNEXE

Design et spécifications techniques peuvent être sujets à modifications, sans préavis.

CHARACTERISTIQUES TECHNIQUES

Catégorie de taill		23"
Panneau LCD	La technologie des panneaux	IPS
	Taille	Diagonale: 23" (58,4cm)
	Taille du point	0,265 mm H × 0,265 mm V
	Luminosité	250cd/m² (Typique)
	Rapport de contraste	1000 : 1 (Typique), Fonction d'Contr. avancé disponible
	Angle de vue	Droite / Gauche : 89 degrés chaque, Haut / Bas : 89 degrés chaque (Typique)
	Temps de réponse	5ms (Gris au Gris, OverDrive:+2)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Horizontale : 30,0-80,0 kHz, Verticale : 55-75 Hz
Résolution maximale		1920 × 1080, 2,1 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches, HDMI
Plug & Play		VESA DDC2B™
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal matériel en entrée		Analogue : 0,7 Vp-p (standard), 75Ω, positif Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0) Digital: HDMI
Connecteur d'entrée audio		Prise mini 3,5 mm (stéroyo)
Signal d'entrée audio		0,5 Vrms maximum
Haut-parleurs		1,5W x 2 (haut-parleurs stéroyo)
Taille d'écran maximale		509,2 mm L × 286,4 mm H / 20,0" L × 11,3" H
Alimentation		100-240 VAC, 50/60 Hz, 1,0 A
Puisance absorbée*		24W typique, Mode d'économie d'énergie : 0,5 W maximum
Dimensions / Poids net		546,0 x 394,5 x 164,0mm / 21,5 x 15,5 x 6,5 " (LxHxP) 4,1kg / 9,0lbs
Angle d'inclinaison		Haut: 15 degrès, Bas: 5 degrés
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°F Humidité 10 à 80% (sans condensation) Stockage : Température -20 à 60°C / -4 à 140°F Humidité 5 à 85% (sans condensation)
Homologation		CE, PSE, TÜV-Bauart, VCCI-B, CU, Energy Star®

NOTEZ

• L'équipement audio n'est pas connecté.

FREQUENCES DE SYNCHRONISATION

Mode video		Fréquence horizontalie	Fréquence verticale	Horloge à points
VESA	VGA 640 × 480	31,469kHz	59,940Hz	25,175MHz
		37,500kHz	75,000Hz	31,500MHz
		37,861kHz	72,809Hz	31,500MHz
	SVGA 800 × 600	35,156kHz	56,250Hz	36,000MHz
		37,879kHz	60,317Hz	40,000MHz
		46,875kHz	75,000Hz	49,500MHz
		48,077kHz	72,188Hz	50,000MHz
	XGA 1024 × 768	48,363kHz	60,004Hz	65,000MHz
		56,476kHz	70,069Hz	75,000MHz
		60,023kHz	75,029Hz	78,750MHz
	SXGA 1280 × 1024	63,981kHz	60,020Hz	108,000MHz
		79,976kHz	75,025Hz	135,000MHz
	WXGA+ 1440 × 900	55,935kHz	59,887Hz	106,500MHz
	WSXGA+ 1680 × 1050	65,290kHz	59,954Hz	146,250MHz
	Full HD 1920 × 1080	67,500kHz	60,000Hz	148,500MHz
