WKR 4211 VINOTHEK & WKR 4211 - Vinothek LIEBHERR - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil WKR 4211 VINOTHEK & WKR 4211 LIEBHERR au format PDF.
| Type de produit | Vinothek (armoire à vin) |
| Marque | LIEBHERR |
| Modèle | WKR 4211 / WKR 4211 VINOTHEK |
| Capacité | 66 bouteilles (configuration standard) |
| Dimensions (H x L x P) | 1650 x 739 x 1298 mm |
| Charge maximale par clayette | 60 kg |
| Classe climatique | SN, N, ST, T, SN-ST, SN-T (selon plaquette signalétique) |
| Plage de température ambiante | +10 °C à +43 °C (selon classe) |
| Température de conservation recommandée | +10 °C à +14 °C |
| Raccordement électrique | Courant alternatif, 10-16 A, prise mise à la terre |
| Affichage de température | Oui, numérique |
| Réglage de température | Oui, touches + et - |
| Alarme porte ouverte | Oui, après 60 secondes |
| Alarme température | Oui, en cas d'écart |
| Ventilation intérieure | Oui, activable/désactivable, augmente l'hygrométrie |
| Filtre à charbon actif | Oui, renouvelable annuellement |
| Sécurité enfants | Oui, protège contre l'arrêt involontaire |
| Intensité lumineuse de l'affichage | Réglable (h1 à h5) |
| Mode présentation | Oui, pour expositions |
| Inversion du sens d'ouverture de la porte | Possible, nécessite deux personnes |
| Nettoyage | Eau tiède et produit vaisselle doux |
| Réfrigérant | Type R 600a (voir plaquette signalétique) |
| Plaquette signalétique | À l'intérieur de l'appareil |
FOIRE AUX QUESTIONS - WKR 4211 VINOTHEK & WKR 4211 LIEBHERR
Questions des utilisateurs sur WKR 4211 VINOTHEK & WKR 4211 LIEBHERR
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Vinothek au format PDF gratuitement ! Retrouvez votre notice WKR 4211 VINOTHEK & WKR 4211 - LIEBHERR et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WKR 4211 VINOTHEK & WKR 4211 de la marque LIEBHERR.
MODE D'EMPLOI WKR 4211 VINOTHEK & WKR 4211 LIEBHERR
Protection de l'environnement
L'appareil contient des matériaux de valeur et est à amener à un lieu de recyclage spécial. L'élimination d'anciens appareils est à réaliser correctement en respectant les prescriptions et lois locales en vigueur.
Veiller à ne pas endommager le circuit frigorifique de l'appareil lors du transport pour empêcher au réfrigérant y contenu (indications sur la plaquette signalétique) et à l'huile de s'échapper accidentellement.
- Rendre l'appareil inopérant.
- Débrancher l'appareil.
- DÉBRANCHEZ L'APPAREIL.
Avertissement
Risque d'étouffement avec les films et matériaux d'emballage! Ne pas laisser les enfants jouer avec les matériaux d'emballage. Déposer les matériaux d'emballage à une déchetterie officielle.
Classe climatique
La classe climatique indique la température ambience à laquelle l'appareil doit être utilisé pour atteindre la performance frigorifique maximale.
La classe climatique est indiquée sur la plaquette signalétique.
L'emplacement de la plaquette signalétique figure dans le chapitre Description de l'appareil.
Classe climatique Température ambiantе
| SN | +10 °C à +32 °C |
| N | +16 °C à +32 °C |
| ST | +16 °C à +38 °C |
| T | +16 °C à +43 °C |
| SN-ST | +10 °C à +38 °C |
| SN-T | +10 °C à +43 °C |
Ne pas utiliser l'appareil en dehors de la plage de température indiquée.
Description de l'appareil
Recommandations et consignes de sécurité
- Afin d'éviter tout accident matériel ou corporel, nous vous recommandons de faire appel à une deuxième personne pour déballer et mettre en place l'appareil.
- Si l'appareil est endommagé avant l'installation, prendre immédiatement contact avec le fournisseur.
- Pour garantir la sécurité de fonctionnement de l'appareil, respecter scrupuleusement les instructions de la notice concernant la mise en place et le raccordement électrique.
- En cas de panne, débrancher l'appareil ou ôter le fusible.
- Pour débrancher l'appareil, saisir directement la prise, ne pas tirer sur le câble.
- Afin d'éviter tout risque pour les utilisateurs de l'appareil, les réparations et interventions ne doivent être effectuées que par un ServiceAprès Vente agréé. Cette consigne s'applique également au remplacement du câble d'alimentation.
- Ne pas manipuler de flammes vives ou d'appareils pouvant provoquer un incendie. Lors du transport et du nettoyage de l'appareil, il convient de veiller à ne pas endommager le circuit frigorifique. En cas de dommages, tenir l'appareil éloigné de toute source de chaleur et bien aérer la pièce.
- Ne pas utiliser le socle, les tiroirs, les portes, etc. comme marchepied ou comme support.
- Cet appareil peut être utilisé par des enfants de 8 ans et plus, ainsi que des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier d'une surveillance ou d'instructions préalables concernant l'utilisation en toute sécurité de l'appareil et comprenant les dangers en résultant. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage ou la maintenance par l'utilisateur ne doit pas être réalisé par des enfants sans surveillance.
- Éviter le contact permanent de la peau avec des surfaces froides ou des produits réfrigérés / surgelés. Cela est susceptible de provoquer des douleurs, une sensation d'engourdissement et des gelures. En cas de contact prolongé de la peau, prévoir les mesures de protection nécessaires, comme par ex. l'utilisation de gants.
- Pour éviter tout risque d'intoxication alimentaire, ne pas consommer d'aliments stockés au-delà de leur date limite de conservation.
- eil. En cas de fuite événuelle, ces gaz risquent en effet de s'enflammer au contact d'éléments électriques de votre appareil. Les produits en bombe concernés sont identifiés par l'étiquette indiquant leur composition ou un symbole représentant une flamme.
- Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil.
- Pour les appareils équipés de fermeture à cef, ne pas laisser la cef à proximité de l'appareil et la ranger hors de portée des enfants.
- L'appareil a été conçu pour être placé dans des locaux fermés. Ne pas exploiter l'appareil dehors ou dans des endroits humides non à l'abri de projections d'eau.
Domaine d'utilisation de l'appareil
L'appareil est exclusivement adapté au stockage de vins dans un environnement domestique ou un environnement semblable. Est prise en compte, par exemple, l'utilisation
- dans les cuisines du personnel, les pensions de famille,
- par les clients de maisons de campagne, hôtels, motels et autres hébergements,
- par les traiteurs et services similaires dans le commerce de gros.
N'utiliser l'appareil que dans un cadre domestique. Tout autre type d'utilisation est interdite. L'appareil n'est pas conçu pour le stockage et la réfrigération de médicaments, de plasma sanguin, de préparations de laboratoire ou autres produits ou substances similaires concernés par la directive 2007/47/CE relative aux dispositifs médicaux. Une utilisation abusive de l'appareil peut entraîner l'endommagement des produits stockés ou leur altération. De plus, l'appareil n'est pas adapté pour le fonctionnement dans les zones à risque d'explosion.
Mise en place
- Eviter d'installer l'appareil à un endroit directement exposé à une source de chaleur (rayons de soleil, cuisinière, chauffage ou autre).
- Le sol doit être horizontal et plan. Pour compenser les irrégularités du sol, ajuster les pieds réglables en hauteur.
- Ne pas recouvrir ou obstruer les orifices et les grilles de ventilation.
- Le site d'installation de votre appareil doit impérativement être conforme à la norme EN 378, à savoir un volume de 1m³ pour 8g de fluide réfrigérant type R 600a, pour interdire toute formation de mélange gaz-air inflammable en cas de fuite dans le circuit frigorifique. Les données relatives à la masse de réfrigérant sont indiquées sur la plaquette signalétique à l'intérieur de l'appareil.
- Toujours placer l'appareil directement contre le mur.

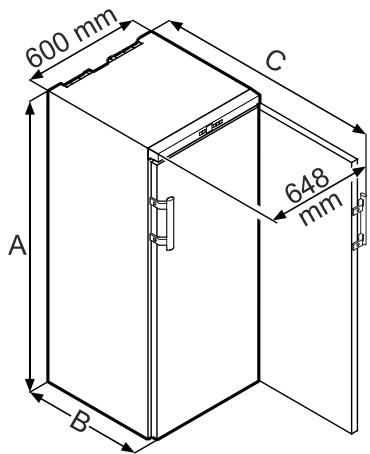

Dimensions
WKr 1811 A = 890mm B = 613mm C = 1172mm
WKr 3211 A = 1350mm B = 739mm C = 1298mm
WKr 4211 A = 1650mm B = 739mm C = 1298mm
Raccordement électrique
Seul courant alternatif doit être utilisé pour alimenter l'appareil.
La tension et la fréquence admissibles sont indiquées sur la plaquette signalétique. L'emplacement de la plaquette signalétique figure dans le chapitre Description de l'appareil.
La prise doit être mise à la terre conformément aux normes électriques et protégée par un fusible.
Le courant de déclenchement du fusible doit être situé entre 10 A et 16 A.
La prise ne doit pas se trouver derrière l'appareil et doit être facilement accessible.
Ne pas brancher l'appareil à une rallonge ou à une multiprise.
Ne pas utiliser d'onduleurs (conversion du courant continu en courant alternatif ou triphase) ou de fiches économie d'énergie. Risque d'endommagement du système électronique!

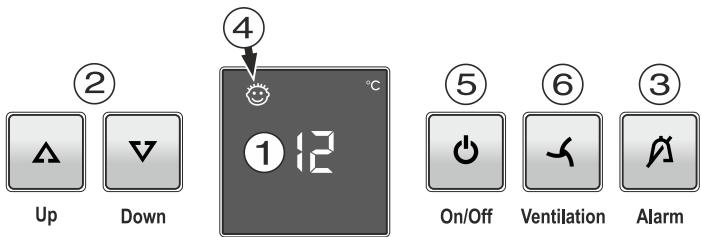

Éléments de commande et de contrôle
① Affichage de température ② Touches de réglage température ③ Touche d'arrêt alarme sonore ④ Symbole Sécurité enfants activée ⑤ Touche Marche-Arret ⑥ Touche ventilation
Mise en marche
Appuyer sur la touche On/Off pour que l'affichage de température s'allume.
On/Off
Arrêt
Maintenir la touche On/Off enfoncée pendant 3 secondes pour accéder à l'affichage de température.
Élever la température
Appuyer sur la touche de réglage Up.
Abaisser la température
Appuyer sur la touche de réglage Down.
- L'affichage se met à clignoter lorsque la touche est pressée pour la première fois.
- Modifier le réglage de la température par des pressions répétées sur la touche.
- Environ 5 secondes après toute dernière pression sur une touche, l'électronique de l'appareil passe automatiquement à l'affichage de la température instantanée.
Conservation des vins
Pour les conserver à long terme, il est recommandé de stocker les vins à une température comprise entre 10°C et 14°C.
Cette température, équivalente à celle d'une cave à vins, réunit les conditions optimales nécessaires à la maturation du vin.
Les températures de dégustation recommandées pour les différents vins sont les suivantes :
Vin rouge +14°C à +18°C
Rosé +10°C à +12°C
Vin blanc +8°C à +12°C
Clairette, prosecco de +7°C à +9°C
Champagne +5°C à +7°C
Alarme porte ouverte
Lorsque la porte reste ouverte pendant plus de 60 s, l'alarme sonore retentit.
Si la porte doit rester ouverte plus longtemps lors du rangement des produits, appuyer sur la touche Alarm pour éteindre l'alarme sonore.
En refermant la porte, vous reactivez la fonction d'alarme.
Alarm
Alarme température
En cas de températures non autorisées à l'intérieur de l'appareil, l'alarme sonore retentit et l'affichage de la température clignote.
Après une longue coupure de courant, la température à l'intérieur de l'appareil peut être trop élevée. Lorsque la coupure de courant est terminée, la diminution de la température est visible sur l'affichage.
- Appuyer sur la touche Alarm pour éteindre l'alarme sonore.
L'affichage de la température arrête de clignoter lorsque la température interieure atteint la valeur réglée.
Alarme température sur un appareil défectueux
En cas de défaut de l'appareil, la température intérieure peut être trop élevée ou trop BASSE. L'alarme sonore se déclenche et l'affichage de la température clignote.
Si une température trop élevée (chaude) s'affiche, d'abord vérifier que la porte est bien fermée.
Si la valeur de la température affichée est toujours trop haute ou trop BASSE au bout d'une heure, contacter le S. A. V.
- Appuyer sur la touche Alarme pour éteindre l'alarme sonore.
Si F1 apparait dans l'affichage, cela signifie qu'un défaut s'est produit dans l'appareil. Dans ce cas, contacter le S. A. V.
Ventilateur
Le ventilateur à l'intérieur de l'appareil garantit une température intérieure constante et homogène ainsi qu'un climat favorable à la conservation du vin.
En activant la touche Ventilation, le degré hygrométrique à l'intérieur de l'appareil augmente encore, ce qui a un effet positif sur la conservation de longue durée.
Une hygrométrie plus élevée empêche à long terme les bouchons de se dessécher.
Remarque
En cas de faible température ambiantе аl еmplacement de l'appareil, le ventilateur peut également fonctionner lorsqu'il est désactivé.
Fonctions supplémentaires
Le mode de réglage vous permet d'utiliser la sécurité enfants et de modifier l'intensité lumineuse de l'affichage. La sécurité enfants vous permet de protéger l'appareil contre tout arrêt involontaire.
Réglage de l'intensité lumineuse de l'affichage
Sélectionner le réglage souhaité à l'aide des touches ou V.
h1 = intensité lumineuse minimale
h5 = intensité lumineuse maximale
Le réglage de l'intensité lumineuse s'active au bout d'une minute.
Remarque
Lorsqu'une touche est pressée, l'affichage s'allume à l'intensité lumineuse maximale pendant 1 minute.
À la mise en service de l'appareil, l'intensité lumineuse régée ne s'applique que si la température intérieure régée pour l'appareil est atteinte.
Mode de présentation
Le mode de présentation peut être activé pour partager l'appareil à des expositions ou dans des espaces de vente comme en situation réelle.
Si mode activé par erreur, il peut être désactivé comme suit.
Le groupe compresseur démarre.
L'affichage de la température clignote.
L'appareil se trouve alors en mode de fonctionnement normal.

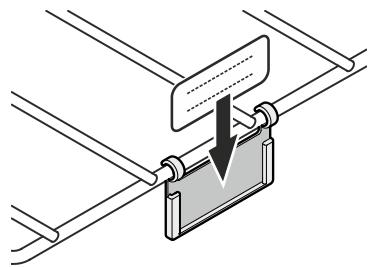

Étiquettes d'identification
L'appareil est livré avec un porte-étiquette et une étiquette d'identification pour chaque surface de rangement. Vous pouvez ainsi indiquer quelle est la ASF du vin conservé à chaque niveau.
Des étiquettes d'identification peuvent être obtenues auprès du revendeur spécialisé.
Encliqueter le porte-étiquette et insérer l'étiquette par le haut.

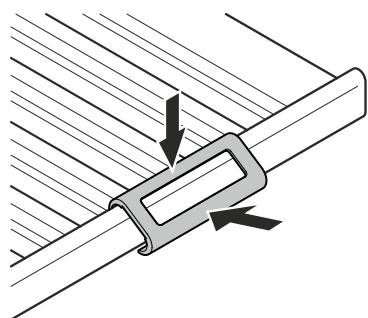

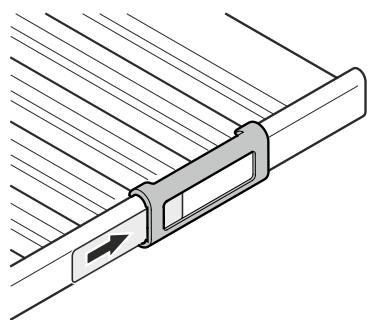

Variante 2
Encliqueter le porte-étiquette et insérer l'étiquette sur le côté.
Filtre à carbon actif : renouvellement de l'air assure
Selon les conditions d'environnement, les vins continuent d'évoluer en permanence : la qualité de l'air est donc un facteur déterminant de sa conservation.
Nous commandons l'échange annuel du filtre représenté, que vous pouvez commander auprès de votre revendeur spécialisé.
Remplacement du filtre: saisissez le filtre par sa poignée. Tournez vers la droite ou vers la gauche. Vous pouvez ensuite extraire le filtre.
Mise en place du filtre: placez le filtre et sa poignée en position verticale. Tournez vers la droite ou vers la gauche jusqu'à ce qu'il s'enclenche.
Au total 66 bouteilles Attention La charge maximale par clayette est de 45kg
Attention La charge maximale par clayette est de 60 kg
Seule cette disposition des clayettes permet de stocker le nombre de bouteilles indiqué.
Attention. La charge maximale par clayette est de 60 kg.
Nettoyage
Avant de procéder au nettoyage, arrêter impérativement l'appareil. Débrancher la prise de l'appareil ou ôter (ou dévisser) le fusible.
- Nettoyer l'intérieur ainsi que les parois extérieures de l'appareil avec de l'eau tiède mélangée à de faibles quantités de produit à vaisselle. N'utiliser ni détergents sableux ou acides, ni solvants chimiques.
- Utiliser un produit nettoyant pour vitres pour nettoyer les surfaces vitrées et un produit nettoyant pour acier inox vendu habituellement dans le commerce pour les surfaces en acier.
Ne pas employer d'appareils de nettoyage à vapeur : risque de dommages matériels et de blessures !
- Eviter que l'eau de nettoyage ne s'infiltrte dans les parties électriques et par la grille de ventilation. Eviter que l'eau de nettoyage ne s'infiltre dans les parties électriques et par la grille de ventilation.
- Ne pas déteriorer ou enlever la plaquette signalétique située à l'intérieur de l'appareil - elle est importante pour le service après-vente.
F1 s'affiche.
- Il s'agit d'un début de l'appareil. Contacter le SAV.
Vous pouvez remédier vous-même aux pannes suivantes en contrôlant les causes possibles.
L'appareil ne fonctionne pas
L'appareil est-il en position marche? La prise de courant est-elle bien enfoncée? Le fusible de la prise est-il en bon état?
- Le groupe compresseur ne démarre pas mais une valeur est indiquée sur l'affichage de température lors du branchement de la prise.
- Le mode de présentation est activé. Désactiver le mode de présentation selon les instructions du chapitre Fonctions supplémentaires - Mode de présentation.
L'appareil est trop bruyant
-L'appareil est peut-être mal calé. - Les meubles ou les objets se trouvant à proximité sont peut-être soumis aux vibrations du groupe compresseur. Sachez que les bruits dus à l'arrivée du réfrigérant dans le circuit frigorifique ne peuvent être évités.
La température n'est pas assez BASSE
- Le réglage de la température est-il correct? (voir chapitre "Réglage de la température")
- Le thermomètre supplémentaire placé dans l'appareil indique-t-il la bonne température ?
- La ventilation est-elle correctement assurée ?
- L'appareil a-t-il été installé trop près d'une source de chaleur ?

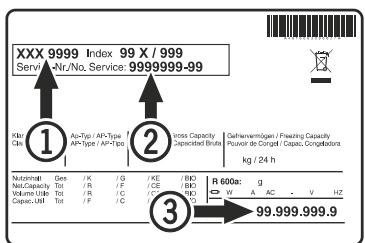

Si aucune des raisons mentionnées ci-dessus n'aide à résoudre le problème et que vous ne pouvez remédier vous-même à la panne, veuillez alors consulter toute S. A. V. le plus proche en lui indiquant la désignation ①, le numéro S. A. V. ② et le numéro de l'appareil ③ figurant sur la plaquette signalétique.
L'emplacement de la plaquette signalétique figure dans le chapitre Description de l'appareil.
Inversion du sens d'ouverture de la porte
L'inversion du sens d'ouverture de la porte ne peut être effectuée que par un personnel spécialisé.
Pour procéder à l'inversion, l'intervention de deux personnes est nécessaire.

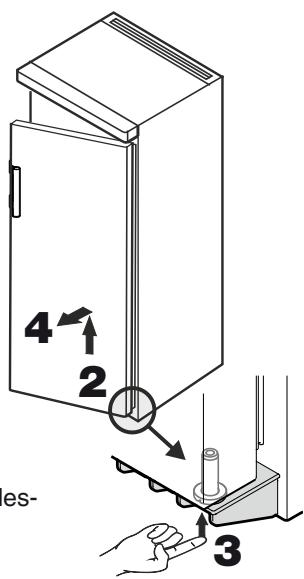

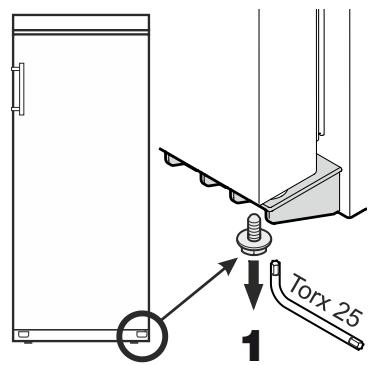

1. Sortir la vis du support inférieur
- Ouvrir la porte sur environ puis la soulever.
Remarque importante
Les portes des modèles WKr 3212 et WKr 4212 étant particulièrement lourdes, elles doivent être soulevées et retirées par une personne tandis que la seconde personne exécute les tâches intermédiaires.
- Soulever le pivot du bout du doigt.
- Tirer la porte vers l'avant, la faire descendre et la retirer.

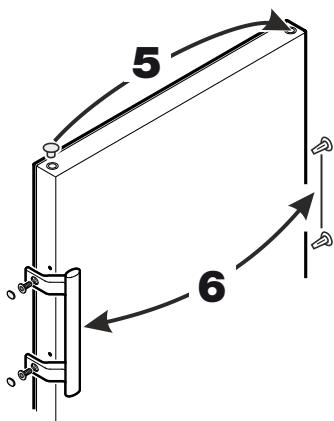

- Inverser le bouchon.
- Poser la poignée et les caches sur le côté opposé.

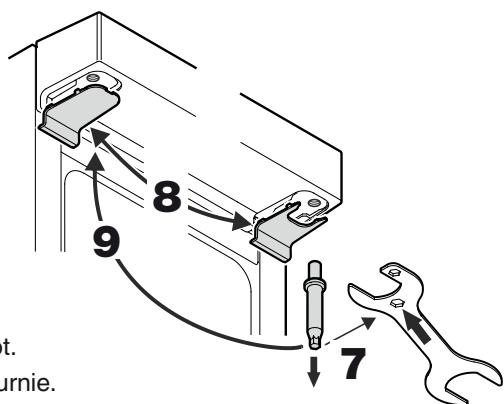

- Dévisser le pivot.
Utiliser la clé fournie.
- Poser les caches respectivement sur le côté opposé.
- Visser le pivot sur le côté opposé.

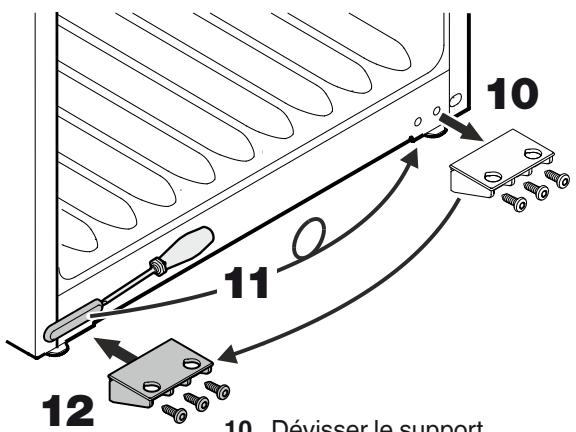

- Dévisser le support.
- Retirer et tourner le cache pour le positionner sur le côté opposé.
- Visser le support.
13. Introduire le pivot dans le palier gauche de la porte. Maintenir le pivot enfoncé avec l'index pendant le montage de la porte.
- Faire glisser la porte sur le pivot supérieur et l'amener vers le support inférieur de la porte comme indiqué sur le schéma.

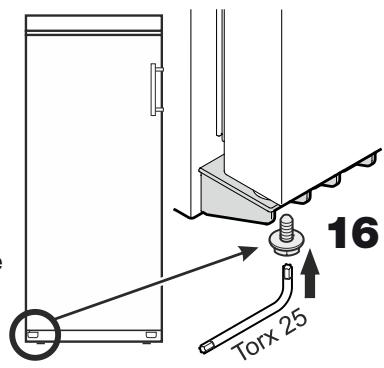

Remarque importante
Les portes des modèles WKR 3212 et WKR 4212 étant particulièrement lourdes, elles doivent être tenues par une personne.
- Soulever la porte et tourner le pivot jusqu'à ce que celui-ci s'insère dans le trou du support.
Faire glisser la porte lentement vers le bas. La partie inférieure du pivot doit être entièrement intégrée dans le trou du support.
16. Réintroduire la vis dans le pivot et la desserrer.

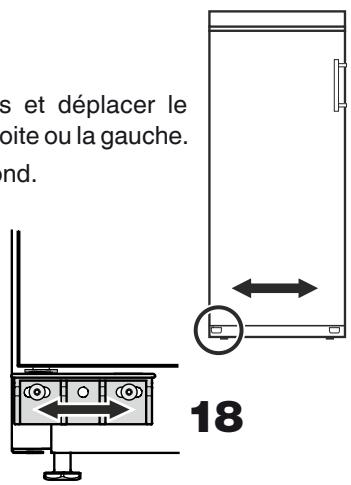

Régler l'inclinaison latérale de la porte
Si la porte est penchée, régler l'inclinaison.
17. Desserer la vis centrale du support. Cette vis n'est plus nécessaire.
- Desserer les vis et déplacer le support vers la droite ou la gauche. Serrer les vis à fond.
Arrêt prolongé
Lorsque votre appareil doit rester longtemps sans fonctionner, débrancher la prise ou retirer/dévisser les fusibles situés en amont.
Nettoyer l'appareil et laisser la porte ouverte afin d'éviter la formation d'odeurs.
Cet appareil est conforme aux prescriptions de sécurité applicables et satisfait ainsi aux prescriptions définies par les directives CE 2004/108/CE et 2006/95/CE.
