Type de produit	Antenne directionnelle extérieure
Marque	TP-Link
Modèle	TL-ANT2415D
Gamme de fréquences	2,4 à 2,5 GHz
Gain	15 dBi
Impédance	50 ohms
Polarisation	Verticale / Horizontale
Connecteur	N-type femelle
Dimensions (L x l x H)	260 x 60 x 30 mm
Poids	200 g
Matériau	Aluminium et plastique ABS
Indice de protection	IP65 (résistant aux intempéries)
Température de fonctionnement	-40 °C à +60 °C
Angle d'ouverture	30° horizontal / 25° vertical
Montage	Support mural ou sur poteau
Câble inclus	Non (connecteur direct)
Compatibilité	Points d'accès et routeurs TP-Link avec connecteur RP-SMA (adaptateur nécessaire)
Fonctions principales	Extension de portée WiFi, amélioration du signal, utilisation extérieure
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Installer hors de portée des enfants, déconnecter avant manipulation.
Pièces détachées et réparabilité	Aucune pièce détachable. En cas de panne, remplacer l'antenne.
Informations générales	Garantie 1 an. Fabricant : TP-Link Technologies Co., Ltd.

FOIRE AUX QUESTIONS - TL-ANT2415D TP-LINK

Comment installer l'antenne TL-ANT2415D ?

Fixez l'antenne sur un support mural ou un poteau à l'aide du collier de montage fourni. Orientez-la vers la zone à couvrir. Connectez le câble au point d'accès via un adaptateur si nécessaire.

Quelle est la portée de cette antenne ?

Avec un gain de 15 dBi, la portée peut atteindre plusieurs kilomètres en conditions dégagées. La portée réelle dépend de l'environnement et de l'équipement associé.

Cette antenne est-elle compatible avec mon routeur TP-Link ?

Elle est compatible avec les points d'accès et routeurs TP-Link dotés d'un connecteur RP-SMA. Un câble adaptateur peut être requis si votre appareil utilise un connecteur différent.

Comment orienter l'antenne pour une meilleure réception ?

L'antenne est directionnelle : pointez-la directement vers la source ou la zone cible. Utilisez un outil de mesure de signal pour ajuster l'orientation et optimiser la réception.

L'antenne est-elle étanche ?

Oui, l'indice IP65 garantit une protection contre les projections d'eau et la poussière, permettant une utilisation en extérieur.

Quel type de câble utiliser ?

Utilisez un câble coaxial de type LMR400 ou équivalent avec connecteur N mâle. La longueur doit être minimale pour limiter les pertes de signal.

Puis-je utiliser cette antenne en intérieur ?

Oui, mais elle est conçue pour l'extérieur. En intérieur, son gain élevé peut provoquer un faisceau trop étroit ; une antenne omnidirectionnelle est souvent préférable.

Comment nettoyer l'antenne ?

Nettoyez l'extérieur avec un chiffon doux et sec. N'utilisez pas de solvants ou de nettoyants abrasifs qui pourraient endommager le revêtement.

Que faire si l'antenne ne fonctionne pas ?

Vérifiez les connexions, l'orientation et l'intégrité du câble. Testez avec un autre appareil. Si le problème persiste, contactez le support TP-Link.

Y a-t-il une garantie ?

Oui, une garantie d'un an est incluse. Conservez la preuve d'achat pour toute réclamation.

MODE D'EMPLOI TL-ANT2415D TP-LINK

Antenne omnidirectionnelle extérieure 15dBi 2,4 GHz

MODÈLE : TL-ANT2415D

Caractéristiques

- Fonctionnement omnidirectionnel de 15dBi qui augmente considérablement la couverture sans fil - Connecteur N femelle, compatible avec la plupart des équipements sans fil - Conception résistante aux intempéries, adaptée à toutes les conditions météorologiques - Kits de montage fournis pour une installation facile dans divers environnements

Description

La TL-ANT2415D fonctionne dans la bande de 2,4 à 2,5 GHz et offre un gain de 15dBi

Son fonctionnement omnidirectionnel étend largement la portée sans fil et offre de bien meilleures performances sans fil. L'antenne est dotée d'un connecteur N femelle garantissant une compatibilité élargie avec la plupart des équipements sans fil. De plus, sa conception résistante aux intempéries assure un fonctionnement normal dans diverses solutions extérieures exigeantes.

Diagramme de rayonnement

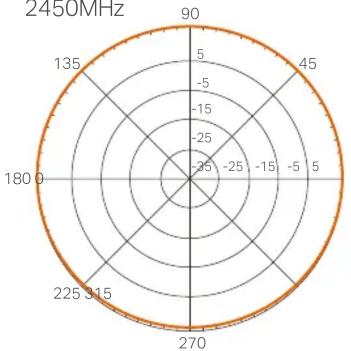

Diagramme de copolarisation dans le plan H à 2450 MHz, 90°

Diagramme de copolarisation dans le plan V à 2450 MHz, 90°

Spécifications

Frequency 2.4 ~ 2.5 GHz
S.W.R. <= 2.0
Antenna Gain 15 dBi
Polarization Linear
Impedance 50 Ohms
HBBW @ H-Plane 360 Degree Omni-Directional
HPBW @ E-Plane <= 9 Degree
Handle Power 20 Watt
Material of Radiator Cu & Zn-Alloy
Material of Plastic Body Glass Fiber
Cable Type RG 316D
Connector Type N Jack
Connector Pull Test	>= 8 Kg
Operation Temperature	- 40 °C ~ + 65 °C
Standards	RoHS, WEEE

Schéma

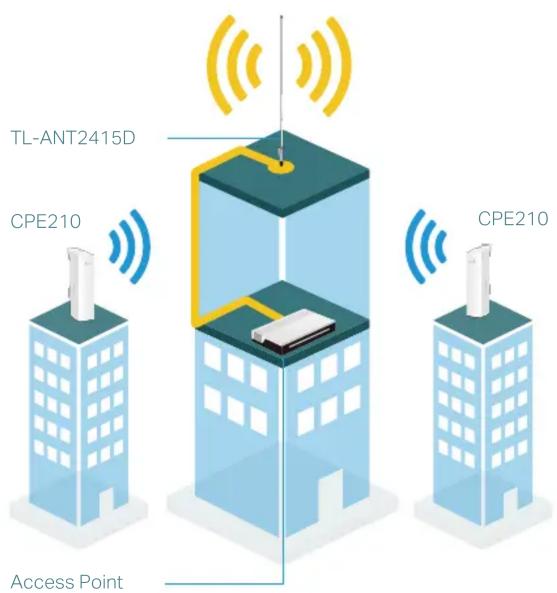

Application point à multipoint (PTMP)

Contenu de l'emballage

• Antenne omnidirectionnelle extérieure 15dBi
• Supports de montage pour installation
• Guide de l'utilisateur

Application de couverture Wi-Fi

Produits associés

• Point d'accès sans fil extérieur 2,4 GHz 150 Mbit/s TL-WA7210N
• Point d'accès sans fil N 150 Mbit/s TL-WA701ND
