PROLITE E2282HS-GB1 - Écran informatique IIYAMA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD
Taille de l'écran	21,5 pouces
Résolution	1920 x 1080 pixels (Full HD)
Technologie d'affichage	TN (Twisted Nematic)
Temps de réponse	5 ms
Luminosité	250 cd/m²
Contraste	1000:1 (statique)
Angles de vision	170° horizontal, 160° vertical
Connectivité	1 x VGA, 1 x DVI-D, 1 x HDMI
Alimentation électrique	100-240V, 50/60Hz
Dimensions (avec pied)	487 x 392 x 200 mm
Poids	3,5 kg
Compatibilités	Compatible avec Windows, Mac, Linux
Fonctions principales	Mode éco, réglage de la luminosité, ajustement de l'angle de vue
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service après-vente
Sécurité	Conforme aux normes CE, RoHS
Informations générales	Idéal pour un usage bureautique et multimédia, design sobre et moderne

FOIRE AUX QUESTIONS - PROLITE E2282HS-GB1 IIYAMA

Comment connecter le moniteur IIYAMA PROLITE E2282HS-GB1 à mon ordinateur ?

Utilisez un câble VGA ou DVI pour connecter le moniteur à votre ordinateur. Assurez-vous que le moniteur est allumé et sélectionnez la bonne source d'entrée à l'aide des boutons de contrôle.

Que faire si le moniteur ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché et que le moniteur est sous tension. Essayez également de brancher le moniteur sur une autre prise électrique.

Comment ajuster la luminosité et le contraste du moniteur ?

Utilisez les boutons de contrôle situés sur le moniteur pour accéder au menu OSD. Vous pouvez y ajuster la luminosité et le contraste selon vos préférences.

Le moniteur affiche des couleurs incorrectes, que faire ?

Vérifiez les connexions du câble vidéo. Vous pouvez également réinitialiser les paramètres d'affichage dans le menu OSD ou ajuster les paramètres de couleur.

Est-ce que le IIYAMA PROLITE E2282HS-GB1 prend en charge les résolutions élevées ?

Oui, ce moniteur prend en charge une résolution maximale de 1920 x 1080 (Full HD). Assurez-vous que votre carte graphique est configurée pour utiliser cette résolution.

Comment nettoyer l'écran du moniteur ?

Utilisez un chiffon doux et non pelucheux avec de l'eau ou un nettoyant pour écran approprié. Évitez d'utiliser des produits chimiques agressifs.

Que faire si l'image clignote ou est instable ?

Vérifiez le câble vidéo pour des dommages ou une connexion lâche. Essayez un autre câble ou un autre port sur votre ordinateur.

Le moniteur affiche un message 'Pas de signal', que faire ?

Assurez-vous que le moniteur est correctement connecté à l'ordinateur et que l'ordinateur est allumé. Vérifiez également la source d'entrée sélectionnée sur le moniteur.

Comment mettre à jour le firmware du moniteur ?

Vérifiez le site Web de IIYAMA pour les mises à jour de firmware et suivez les instructions fournies pour effectuer la mise à jour.

Le moniteur produit un bruit étrange, que faire ?

Si le bruit provient de l'alimentation, cela peut être normal. Si le bruit persiste et semble anormal, contactez le support technique de IIYAMA.

Où puis-je trouver le manuel d'utilisation du IIYAMA PROLITE E2282HS-GB1 ?

Le manuel d'utilisation peut être téléchargé sur le site Web de IIYAMA dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI PROLITE E2282HS-GB1 IIYAMA

Merci d'avoir besoin du moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l'utilisation du moniteur. Prière de le lire attentivement avant d'allumer le moniteur. Conserver ce manuel pour toute référence ultérieure.

Ce moniteur LCD est conforme aux spécifications des directives CE/UE 2004/108/CE, aux directives EMC, aux basses tensions 2006/95/CE, aux directives ErP 2009/125/CE et aux directives RoHS 2011/65/UE.

La sensibilité électromagnétique a été décision à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur aussi bien qu'à l'extérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électrique à tension.

Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclage sont disponibles sur le site Internet : http://www.iiyama.com.

Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis. Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs. En tant que partenaire du programme ENERGY STAR, iiyama a déterminé que ce produit répond aux directives pour l'économie d'énergie édictées par ENERGY STAR.

TABLE des matières

POUR VOTRE SÉCURITÉ 1

CONSIGNES DE SÉCURITÉ 1

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)...3

SERVICECLIENT 3

ENTRETIEN 3

AVANT D'UTILISER LE MONITEUR 4

FONCTIOS 4

VERIFICATION DU CONTENU DE L'EMBALLAGE 4

MONTAGE MURAL 5

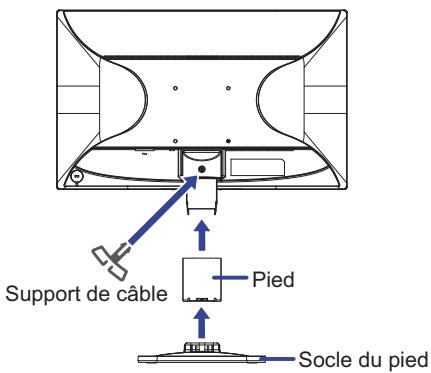

ASSEMBLAGE ET DÉMONTAGE DE LA BASE DU PIED :

ProLite B2280HS. 6

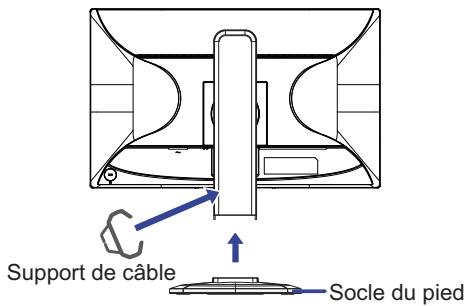

Assemblage et démontage du socle de pied :

ProLite E2280HS / ProLite E2282HS

COMMANDES ET CONNECTEURS : ProLite B2280HS............8

COMMANDES ET CONNECTEURS :

ProLite E2280HS / ProLite E2282HS. 9

CONNEXION DE VOTRE MONITEUR : ProLite B2280HS......10

CONNEXION DE VOTRE MONITEUR :

ProLite E2280HS / ProLite E2282HS 11

MISE EN ROUTE DE L'ORDINATEUR 12

AJUSTEMENT DE LA HAUTEUR ET L'ANGLE DE VISION :

ProLite E2280HS / ProLite E2282HS 12

AJUSTEMENT DE LA HAUTEUR ET L'ANGLE DE VISION :

ProLite B2280HS. 13

CONNEXION DE VOTRE MONITEUR : ProLite B2280HS...13

UTILISATION DU MONITEUR 14

MENUDESPARAMETRESDE RÉGLAGE. 15

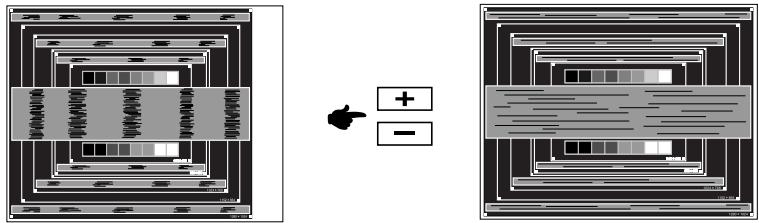

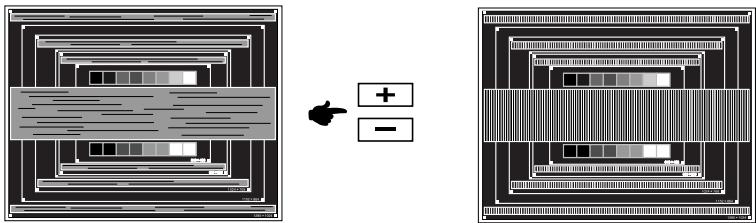

AJUSTEMENTS DE L'ECRAN 21

SYSTème D'éCONOMIE D'ENERGIE 24

DEPANNAGE 25

INFORMATIONS DE RECYCLAGE 26

ANNEXE 27

CARACTERISTIQUES TECHNIQUES : ProLite B2280HS...27

CARACTERISTIQUES TECHNIQUES : ProLite E2280HS. 28

CARACTERISTIQUES TECHNIQUES : ProLite E2282HS. 29

DIMENSIONS: ProLite B2280HS 30

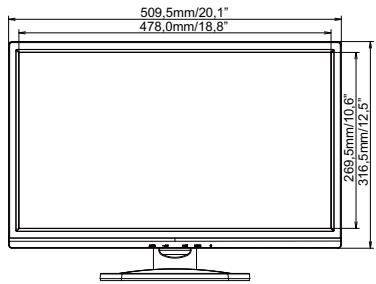

DIMENSIONS: ProLite E2280HS/ProLite E2282HS. 30

FREQUENCES DE SYNCHRONISATION 31

Mise hors tension du moniteur en cas de fonctionnement anormal

En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR le boitier

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.

NE PAS Introduire d'objects dans le moniteur

N'insérez pas d'objets solides ou liquides tels que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.

Installer le moniteur sur une surface PLANE et STABLE

Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.

NE PAS Utiliser son moniteur pres de l'eau

N'utilise pas le moniteur à proximité d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus - cela peut engendrer un incendie ou un choc électrique.

Utiliser la tension secteur specifiee

Assurez-vous que le moniter fonctionne à la tension d'alimentation secteur spécifique. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électrique.

Protection des CABLES

Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.

Conditions climatiques defavorables

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

Installation

Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brutes de températures et évitez les endroits humides, poussièreux ou enfumés. Vous devrez également éviter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER le moniteur dans une position dangereuse

Le moniteur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous nevez également vous assurer de ne pas placer d'objets lourds sur le moniteur, et qu'aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.

Maintenir une BONNE ventilation

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10 cm environ du mur. Les fentes d'aération sur l'arrière du châssis sont abstraites et il y aura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d'incendie et de dommages. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrêté ou retourné ou bien sur un tapis ou un matériel mou peut également entraîner des dommages.

Deconnectez les CABLES lorsque vous deplacez le moniteur

Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le cable vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

Debranchez le moniteur

Afin d'éviter les accidents, nous vous recommandons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.

Toujours debrancher le moniteur en TIRANT sur la prise

Pour déconnecter l'adaptateur secteur, le câble secteur ou le câble vidéo, tirez toujours par la prise. Ne jamais tirer par le câble, lui-même, car cela peut entraîner un incendie ou un choc électrique.

NE touchez PAS la prise avec des MAINS humides

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

LORS de l'installation du moniteur sur votre ordinateur

Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

FAITES Attention à vos MAINS et vos DOIGS!

Attention, la prudence est recommandée quand vous ajustez la hauteur ou l'angle de vision. À ne pas vous coincer les doigts. Attention : manipulez avec précaution lorsque vous ajustez la hauteur de base pour ne pas vous coincer les doigts. (Concerne le modèle avec la régulation de la hauteur.)

NE PAS utiliser le moniteur pendant 24 HEURES de suite

Le moniteur n'est pas conçu pour fonctionner pendant 24 heures de suite, n'utilisez pas le moniteur pendant 24 heures de suite.

Recommandations d'usage

Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimales, positionnez l'écran juste au-dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l'écran peut entraîner une fatigue de l'oeil.

2 POUR VOTRE SÉCURITÉ

Remarques sur les ECRANS a cristaux liquides (LCD)

Les symptômes suivants n'indiquent pas qu'il y a un problème, c'est normal:

• Quand vous allumez le LCD pour la première fois, l'image peut être mal cadrée à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas, ajuster l'image correctement.
• De part la nature fluorescente de la lumière émise, l'écran peut clignoter à l'allumage. Mettre l'interrupteur d'alimentation sur OFF, puis à nouveau sur ON pour faire disparaitre le clignotement. La luminosité peut être légèrement inégale selon la configuration de bureau utilisé. En raison de la nature de l'écran LCD, une image rémanente de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant l'écran pendant des heures. Veuillez prendre contact avec IYAMA France pour le remplacement de la lampe fluorescente decretro éclairage quand l'écran est sombre, scintille ou ne s'éclaire pas. Ne jamais essayez de le replacer vous même.

Si vous devez retourner tout matériel et que vous ne possédez plus votre emballage d'origine, merci de contacter ce revendeur ou le service après-vente d'iYama pour conseil ou pour remplacer l'emballage.

Avertissement

Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le câble d'alimentation et contactez votre revendeur ou le service technique iiyama.

Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le nettoyer.

• Ne pas gratter ou frotter l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD. L'utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier et l'écran LCD:

Diluant Nettoyants en aérosol

Essence Cire

Nettoyants abrasifs Solvants acides ou alcalins

Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.

Boitier

Éliminer les tâches à l'aide d'un chiffon légèrement humide et d'un détergent doux, puis essuyer le boîtier à l'aide d'un chiffon sec et propre.

Ecran LCD

Un nettoyage périodique est recommandé avec un chiffon sec et doux. N'utilise pas de papier tissé car cela endommagera l'écran LCD.

Résolutions prises en charge jusqu'à 1920 × 1080 Contraste élevé 1000:1 (Typique), Fonction d'Contraste avancé disponible / Luminosité 250cd/m² (Typique) / Temps de réponse rapide 5ms (Typique): ProLite B2280HS / ProLite E2280HS Contraste élevé 1000:1 (Typique), Fonction d'Contraste avancé disponible / Luminosité 250cd/m² (Typique) / Temps de réponse rapide 5ms (Typique), 2ms (Gris au gris): ProLite E2282HS Lissage numérique des caractères Configuration automatique Haut-parleurs stéreo 2 haut-parleurs stéreo 1 W Conformé au Plug & Play VESA DDC2B Conformé à Windows XP/Vista/7/8 Économie d'énergie (conformé à ENERGY STAR et VESA DPMS) Conception ergonomique : Apprové TCO Certified Conforme au standard de montage VESA (100 mm x 100 mm) Trou clé pour verrouillage de sécurité

Vérification du contenu de l'emballage

Les accessoires suivants sont livrés avec le LCD. Vérifiez que tous sont inclus avec le moniteur. Si l'un ou l'autre manque ou est détérioré, veuillez contacter votre revendeur iiyama local ou adressez-vous au bureau iiyama régional.

Câble d'alimentation*1

Cable de signal D-Sub

Cable DVI-D

Cable audio

Socle du pied

Pied*2

Vis pour la fixation du socle du pied*3

Support de câble

Guide de sécurité

Guide de démarrage rapide

Attention

*1 La valeur nominale du câble d'alimentation fourni dans les régions à 120 V est de 10 A/125 V. Si vous utilisez une alimentation plus élevée que cette valeur nominale, un câble d'alimentation avec une valeur nominale de 10 A/250 V doit être utilisé. Cependant, toutes garanties sont exclues pour tout problème ou dommage causé par un câble d'alimentation non fourni par iiyama.

2 Accessoire pour ProLite E2280HS / ProLite E2282HS. 3 Accessoire pour ProLite B2280HS.

Avertissement

■ Quand vous faites du montage mural, tenant compte de l'épaisseur de la base de montage, serrer la vis M4 avec un tournevis équipé d’une longueur de 7 mm pour serrer le moniteur. Si vous utilisez une vis de taille supérieure, un choc ou un dommage électrique peut se produire car il peut toucher certaines pièces électriques à l’intérieur du moniteur. ■ Merci de bien vérifier, s.v.p., que le mur ou la cloison peut bien supporter le poids du moniteur, avant de l’installer.

Attention

Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dégâts matériels en cas de chute. Ne heurtez pas le moniteur, ILA peut l'endommager. - Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des dommages.

① Placez d'abord un morceau de tissu ② Installez le socle du pied sur le moniteur. Fixez fermement le moniteur au socle avec une vis fournie, ensuite abaissez le bouton de la vis. ④ Replacez le support de cable.

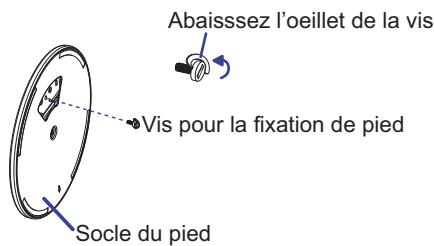

Faites tourner le plateau du pied jusqu'à faire apparaitre les deux vis de fixation. Relevez les deux oeillets et dévissez. Retirez la base du pied.

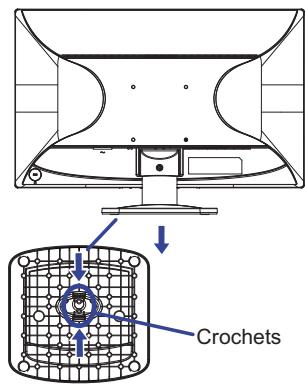

Attention

Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dégâts matériels en cas de chute. Ne heurtez pas le moniteur, ILA peut l'endommager. - Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des dommages.

① Placez d'abord un morceau de tissu doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas. ② En tenant le moniteur, enfoncez le pied jusqu'à ce que vous entendiez un clic. ③ En tenant le moniteur, enfoncez le socle du pied jusqu'à ce que vous entendiez un clic. ④ Insérez le support de câbles dans l'orifice.

① Placez d'abord un morceau de tissu doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas. ② Maintenez les crochets appuyés vers l'extérieur et retirez la base du pied. ③ Il y a deux verrous à l'intérieur du pied que vous pourrez décrocher avec un stylet fin ; ensuite, enlevez le pied.

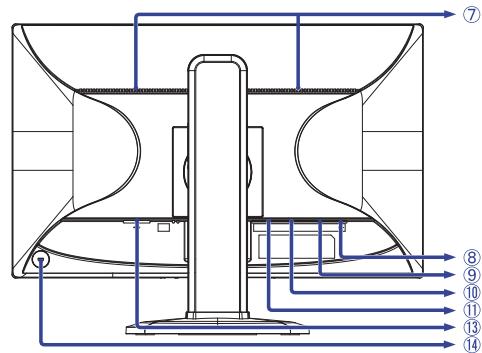

① Commutateur d'alimentation ( Ⓞ) ② Touche Menu (MENU) ③ Touche + / Volume (+/) ④ Voyant d'alimentation

Bleu : Fonctionnement normal

Orange: Économie d'énergie

⑤ Touche - / ECO (-/ ∅) ⑥ Touche Auto (AUTO) ⑦ Haut-parleurs ⑧ Connecteur audio ( ((()) ⑨ Connecteur de D-Sub mini 15 broches (D-SUB) 10 Connecteur de DVI-D 24 broches (DVI) ⑪ Connecteur de HDMI (HDMI) ⑬ Connecteur d'alimentation secteur (AC IN) 14 Trou de verrouillage de sécurité

Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.

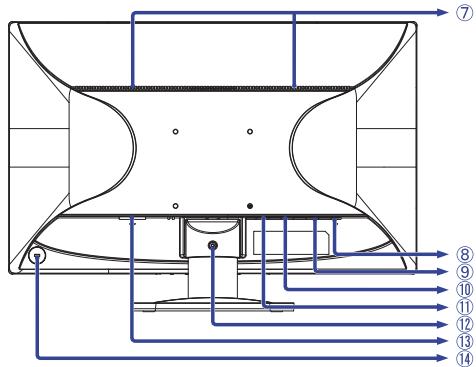

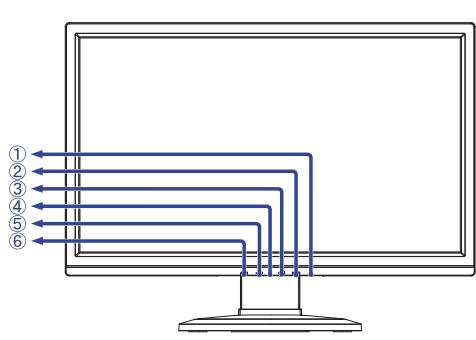

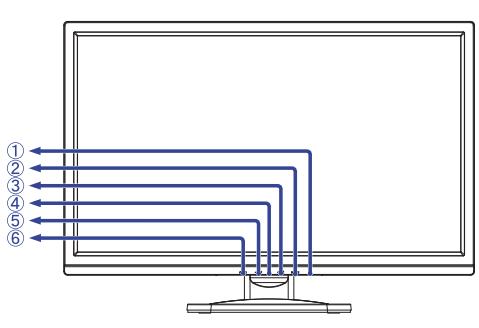

① Commutateur d'alimentation ( Ⓞ ) ② Touche Menu (MENU) ③ Touche + / Volume (+/□) ④ Voyant d'alimentation

NOTEZ Bleu : Fonctionnement normal

Orange: Économie d'énergie

⑤ Touche - / ECO (-/ ∅) ⑥ Touche Auto (AUTO) ⑦ Haut-parleurs ⑧ Connecteur audio ( ((()) ⑨ Connecteur de D-Sub mini 15 broches (D-SUB) 10 Connecteur de DVI-D 24 broches (DVI) ⑪ Connecteur de HDMI (HDMI) ⑫ Orifice d'installation pour le support de cables ⑬ Connecteur d'alimentation secteur (AC IN) ⑮ Trou clé pour verrouillage de sécurité

NOTEZ Vous pouvez cabler un ve

sansVotrepermission.

Connexion de votre moniteur : ProLite B2280HS

① Assurez-vous que l'ordinateur et le moniteur sont éteints. ② Connectez l'ordinateur au moniteur avec le câble de signal. ③ Connectez le moniteur à l'équipement audio avec le câble audio pour ordinateur lors de l'utilisation des fonctions audio. ④ Connectez d'abord le câble d'alimentation au moniteur puis sur la prise électrique. ⑤ Allumez votre écran et votre ordinateur.

Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama. Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l'adaptateur requis. Assurez-vous de bien serrer les vis manuelles à chaque extrémité du câble de signal.

[Exemple de connexion]

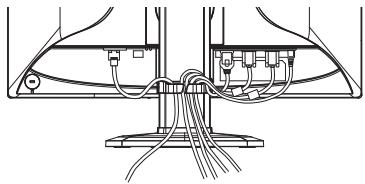

Rassemblez les câbles

Enroulez les câbles par le support de câble. Rassemblez les câbles au fond du stand.

Connexion de votre moniteur : ProLite E2280HS / ProLite E2282HS

① Assurez-vous que l'ordinateur et le moniteur sont éteints. ② Connectez l'ordinateur au moniteur avec le câble de signal. ③ Connectez le moniteur à l'équipement audio avec le câble audio pour ordinateur lors de l'utilisation des fonctions audio. ④ Connectez d'abord le câble d'alimentation au moniteur puis sur la prise électrique. ⑤ Allumez votre écran et votre ordinateur.

Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama. Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l'adaptateur requis. Assurez-vous de bien serrer les vis manuelles à chaque extrémité du câble de signal.

[Exemple de connexion]

Rassemblez les câbles

Enroulez les câbles par le support de câble. Rassemblez les câbles au fond du stand.

Mise en ROUTE de l'ordinateur

Fréquences du signal

Passez aux fréquences souhaitées détaillées à la page 31 “Fréquences de Synchronisation”.

Ajustement de la hauteur et l'angle de VISION : ProLite E2280HS / ProLite E2282HS

Pour une vision optimale, il est recommandé de regarder le moniteur bien en face. Tenez le pied pour ne pas renverser le moniteur lorsque vous modifiez son orientation. Vous pouvez régler l'angle du moniteur jusqu'à vers le haut et vers le bas. Afin de vous assurer une position du corps saine et relaxée quand vous regardez l'image du moniteur dans votre espace de travail, il est recommandé que le réglage de l'angle d'inclinaison n'excède pas 10 degrès. Réglez ensuite l'angle du moniteur comme vous le désirez.

• Ne pas toucher l'écran LCD quand vous ajustez la hauteur ou l'angle de vision. Cela pourrait engendrer des dommages ou fêlures de l'écran LCD. ATTENTION : la prudence est recommandée quand vous ajustez la hauteur ou l'angle de vision, à ne pas vous coincer les doigts.

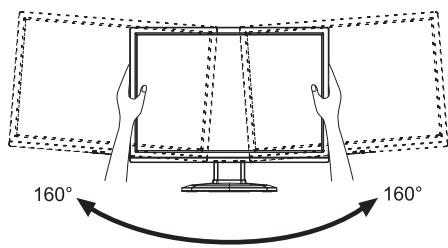

Ajustement de la hauteur et l'angle de VISION : ProLite B2280HS

Pour une vision optimale, il est recommandé de regarder de face l'écran du moniteur, puis ajuster la hauteur et l'angle de vision à votre convenance. - Maintenir la matrice afin que le moniteur ne bascule pas quand vous ajustez la hauteur et l'angle. - Vous pouvez ajuster la hauteur du moniteur jusqu'à 130 mm et l'angle de vision, jusqu'à 160 degrés à gauche et à droite, 22 degrés vers le haut et 5 degrés vers le bas.

Ne pas toucher l'écran LCD quand vous ajustez la hauteur ou l'angle de vision. Cela pourrait engendrer des dommages ou fêlures de l'écran LCD. Attention : la prudence est recommandée quand vous ajustez la hauteur ou l'angle de vision, à ne pas vous coincer les doigts. Attention : manipulatez avec précaution lorsque vous ajustez la hauteur de base pour ne pas vous coincer les doigts.

Pied

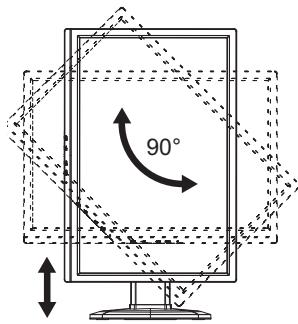

Connexion de votre moniteur : ProLite B2280HS

Ajustez la hauteur du moniteur au maximum. Tournez l'écran de 90 degrés.

Portrait: tourner dans le sens des aiguilles d'une montre.

Paysage: tourner dans le sens inverse des aiguilles d'une montre.

N'essayez pas de tourner l'écran sans atteindre cette position haute car vous risquez d'endommager le pied. Pour utiliser le mode "Portrait", vous aurez besoin d'une carte vidéo adaptée.

Ajustez l'angle de l'écran à votre convenance.

Utilisation du moniteur

Le LCD iiyama est réglé à l'usine avec une fréquence de synchronisation figurant à la page 31 afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode opérationnel ci-dessous. Pour plus de détails voir page 21, AJUSTEMENTS DE L'ÉCRAN.

① Appuyez la touche MENU pour afficher les réglages à l'écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les touches + / -.

② Sélectionnez la page de menu où se trouve l'icone de l'ajustement désiré. Appuyez la touche MENU. Utilisez ensuite les touches +/ - pour mettre en surbrillance l'icone du réglage souhaité. ③ Appuyez la touche MENU à nouveau. Utilisez ensuite les touches +/ - pour effectuer les ajustements ou réglages appropriés. ④ Appuyez la touche AUTO pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

Par exemple, pour corriger la position verticale, sélectionnez l'objet Configuration d'image du Menu, puis appuyez la touche MENU. Puis, sélectionnez Position-V en utilisant les touches +/-. Une page d'ajustement apparait après l'appui sur la touche MENU. Utilisez ensuite les touches +/ - pour corriger la position verticale. La position verticale de l'objet entière doit changer pendant que vous effectuez l'opération.

Appuyez sur la touche AUTO pour finir et les modifications sont enregistrées en mémoire.

Lorsque l'utilisation des touches est abandonnée pendant l'ajustement, la fenêtre OSD disparaît après le délai défini pour la Durée OSD. La touche AUTO peut également être utilisée pour fermer rapidement la fenêtre OSD. - Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d'entourer le moniteur pendant l'utilisation du Menu. - Les ajustements pour Position-H / -V, Horloge et Phase sont enregistrés pour chaque fréquence de signal. À l'exception de ces ajustements, tous les autres ajustements n'ont qu'un seul réglage qui s'applique sur toutes les fréquences de signal.

Luminosité Luminance
Ajustement	Problème / Option
Contraste Contrast	Trop terme Trop intense
Luminosite* Brightness	Trop nombre Trop clair
Eco Eco Direct	Arrêt Off	Normal
	Mode1	La luminosité du back-light (Retro éclairage) est réduite.
	Mode2	La luminosité du back-light (Retro éclairage) est réduite plus qu'en Mode1.
	Mode3	La luminosité du back-light (Retro éclairage) est réduite plus qu'en Mode2.
i-Style Color i-Style Color	Standard Standard	Pour l'environnement de fenêtre général et le réglage par défaut du moniteur.
	Texte Text	Pour l'édition de texte et l'sffichage en environnement de traitement de texte.
	Internet Internet	Pour l'environnement d'Internet.
	Jeu Game	Pour l'environnement de jeu de PC.
	Film Movie	Pour l'environnement de film et de video.
	Sport Sports	Pour l'environnement de sport.
Contr. avancé Adv. Contrast	Marche On	Augmentation du Réglage de Ratio de Contraste.
	Arrêt Off	Ratio de Contraste Typique.
NOTEZ La fonction Contr. avancé ajusté la luminosité de l'image et augmente la ratio de contraste durant les phases d'images animées. La Contraste, le luminosité, le sRGB, le Eco et le i-Style Color ne peuvent pas être ajustés et sélectionnés lorsque la fonction Contr. avancé est activée.

• Ajustez la luminosité quand vous utilisez le moniteur dans une pièce où vous sentez que l'écran est trop lumineux.

Les pouzz éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• Eco: Appuyez la touche - lorsque le Menu n'est pas affiché.

Configuration d'image

Ajustement	Problème / Option		Touché correspondante
Horloge*1,2Clock	Trop étroite		+
	Trop large		-
Phase*1,2Phase	Pour corriger le scintillagement des caractères ou des lignes		+
			-
Position-H*2H. Position	Trop à gauche		+
	Trop à droite		-
Position-V*2V. Position	Trop basse		+
	Trop haute		-
AspectAspect	Etiré Full	L'image se dimensionne pleine écran.
	Aspect	Etire l'image tout en gratant les proportions à l'écran.

1 Se reporter à la section AJUSTEMENTS DE L'ECRAN page 21. 2 Entrée analogique seulement.

Couleur Color Temp.	Couleur
	Gamma	Mode1	R Chaud
	Couleur	Chaud	50
	R Personnalisé	50
	V Personnalisé	50
	B Personnalisé	50
Ajustement	Problème / Option Touche correspondante
Gamma Gamma	Mode1	Normal
	Mode2	Fort contraste
	Mode3	Sombre
Couleur Color Temp.	Utilisateur User	R Personnalisé	Trop faible Trop fort
		G Personnalisé
		B Personnalisé
	Chaud Warm	Blanc verdâtre
	Normal Normal	Blanc jaunâtre
	Froid Cool	Blanc bleuâtre
	sRGB sRGB	sRGB
NOTEZ■sRGB est un standard international qui définitie et unifie l'apparace des écarts de couleur entre équipement. ■Vou ne pouvez pas ajuster le Luminosité, Contraste, Gamma et le Eco sous le mode sRGB parce que ces paramètres sont verrouillés.

Réglage OSD OSD Setup	Réglage OSD Position-H 50 Position-V 50 Durée OSD 50 Langue < English >
Ajustement	Problème / Option Touche correspondante
Position-H H.Position	OSD trop à gauche OSD trop à droite			+ -
Position-V V.Position	OSD trop BASSE OSD trop haute			+ -
Durée OSD Timeout	You pouvez régler la durée d'affichage de l'OSD entre 5 et 60 secondes.			+ -
Langue Language	English	Anglais	Portuguese	Portugais
	Deutsch	Allemand	简体中文	Chinois simplifié
	Français	François	РRusskii	Russe
	Español	Espagnol	日本語	Japonais
	Italieno	Italien

Extra Extra	Extra
	Réalinitialier	Oui
	Entrée de Signal	Auto
	HDMI audio	LINE IN
	Over Drive	Arr.
	Informations
	Entrée:	D-SUB
	Résolution:	1920(H) * 1080(V)
	Fréquence H:	68KHz
	Fréquence V:	60Hz
Ajustement	Problème / Option Touche correspondante
Réinitialiser Reset	Oui Yes	Les données prérégliées à l'usine sont restaurées.
	Non No	Retourne au Menu.
Entrée de Signal Signal Select	Direct	Auto
		D-SUB
		Sélectionnez l'entrée du Signal automatiquement.
		DVI
		Sélectionnez l'entrée Digital (DVI).
		HDMI
		Sélectionnez l'entrée Digital (HDMI).
NOTEZ Lorsque vous sélectionnez le mode AUTO, une seule source disponible sera validé automatiquement. Lorsque d'autres sources video sont disponibles et vous choisissez l'une d'elles, la fonction AUTO n'est pas disponible. Si plusieurs entrées sont connectées, l'écran peut ne pas retrouver la的最后一 entrée utilisée après qu'il a été étient et rallumé. Seulument possible lorsque vous définisse une source spécifique.
HDMI audio*1 HDMI audio		HDMI
		LINE IN
Over Drive*2 Over Drive		Arr. / -2 / -1 / 0 / +1 / +2 Il améliorer le temps de réponse de nivean gris du panneau d'affichage à cristaux liquides. Un niveau plus élevé a comme conséquence un plus rapide le temps de réponse.
Information Information		Affiche les informations sur le signal d'entrée actuel de la carte graphique dans votre ordinateur. NOTEZ Consultez le guide d'utilisation de votre carte graphique pour plus d'informations sur le changement de la résolution et de la vitesse de rafraîchissement.

1 Accessible si l'entrée HDMI a été sélectionné. 2 Disponible pour ProLite E2282HS seulement.

Quand l'Over Drive est activé, un certain niveau de conservation d'image sera causé.

Les pouvez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• Entrée de Signal : Appuyez sur le bouton « AUTO » lorsque le menu n'apparaît pas à l'écran, il va alors s'afficher. Vous pouvez alors désirer l'entrée video de votre choix via appuyez le bouton AUTO puis appuyez le bouton MENU.

Loussez pouvez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

Volume : Appuyez la touche + lorsque le Menu n'est pas affiché.

Ajustement	Problème / Option Touche correspondante
Volume Volume	Trop faible Trop fort

• Mise Au Point : Appuyez et maintenez le bouton “AUTO” durant 3 à 4 secondes lorsque le menu n'est pas affiché.

Entrée analogique seulement

Ajustement	Problème / Option Touche correspondante
Mise Au Point * Auto Adjust	Ajustement de Position-H / -V, Horloge et Phase automatiquement.

• Pour les menus résultats, utilisez Mise Au Point avec la mire d'ajustement. Voir la section AJUSTEMENTS DE L'ÉCRAN page 21.

Mode Verrouillage:

Restez appuyé sur le bouton "MENU" et allumez votre moniteur lorsque celui-ci est éteint. Cela vous permettra de verrouiller / déverrouiller la fonction de blocage de l'OSD.

Appuyez et maintenez le bouton "MENU" durant 10 secondes lorsque le menu n'est pas affiché pour verrouiller/déverrouiller la fonction de blocage « POWER/OSD ».

Ajustements de l'écran

Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée quand l'entrée analogique est sélectionnée.

Dans le manuel sont décrites le réglage de la position de l'image, la réduction du scintillement et l'ajustement de la netteté pour le type d'ordinateur que vous utilisez. Le moniteur a été conçu pour donner la meilleure performance à une résolution de 1920 x 1080, mais ne peut pas fournir les meilleures résolutions à moins de 1920 x 1080, car l'image est automatiquement étirée pour remplir l'écran. Cette résolution est recommandée en utilisation normale. L'affichage de texte ou des lignes sera flou ou irrégulier en épaisseur quand l'image est étirée du au processus d'élargissement de l'écran. Il est préférable d'ajuster la position et la fréquence de l'image avec les commandes du moniteur, qu'avec les logiciels ou les utilisateurs de l'ordinateur. ■ Procédez aux ajustements après une période d'échauffement de trente minutes au moins. - Des ajustements supplémentaires peuvent être nécessaires après la Réglage automatique selon la résolution ou la fréquence du signal. La Réglage automatique peut ne pas fonctionner correctement quand l'image affichée est autre que la mire d'ajustement de l'écran. Dans ce cas, des ajustements manuels sont nécessaires.

L'écran peut être ajusté de deux manières. Une manière est l'ajustement automatique pour la position, l'horloge et la phase. L'autre est de faire chacun des ajustements manuellement.

Effectuez le réglage automatique pour la première fois lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution est changée. Si l'écran est flou ou scintille ou si l'image n'est pas cadre correctement à l'écran après avoir effectué le réglage automatique, les ajustements manuels sont nécessaires. Les deux ajustements devraient être faits en utilisant la mire de réglage de l'écran (Test. bmp) obtenue sur le site Web de IIYAMA (http://www.iiyama.com).

Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée.

Ce manuel explique les ajustements sous Windows® OS.

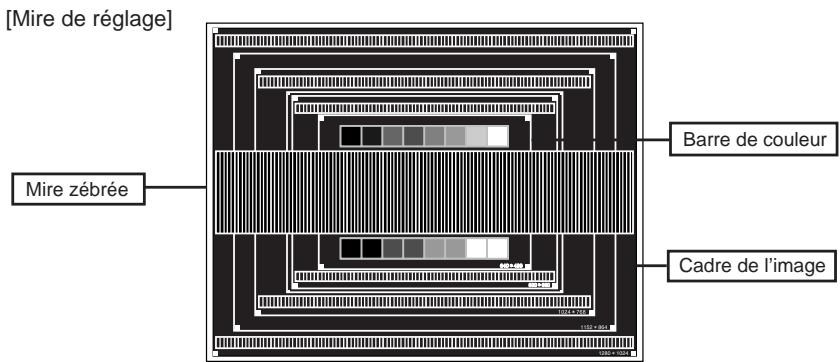

Affichez l'image à la résolution optimale. Ouvrez Test.bmp (mire d'ajustement de l'écran) comme papier peint.

• Consultez la documentation appropriée pour le faire. ■ Test. bmp est conçu à une résolution 1280 × 1024. Positionnez bien la mire au centre dans la boîte de dialogue du paramètre du papier peint.

③ Appuyez sur la touche AUTO pendant environ 3-4 secondes successivement. (Mise Au Point) ④ Ajustez l'image manuellement en procédant comme suit lorsque l'écran est flou ou scintille ou l'image n'est pas cadreée correctement à l'écran après avoir effectué la Réglage automatique. ⑤ Ajustez la Position V. de sorte que le haut et le bas de l'image soient bien cadrés à l'écran.

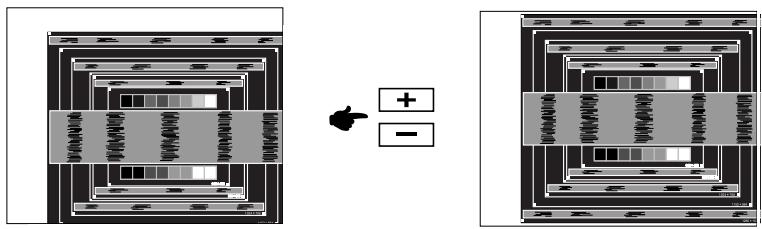

1) Ajustez la Position H. afin que le côté gauche de l'image soit sur le bord gauche de l'écran.

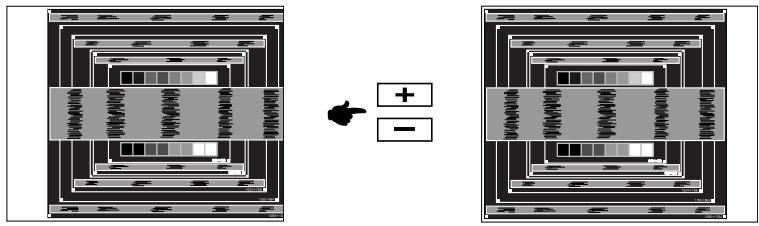

2) Étirez le côté droit du cadre de l'image vers le bord droit de l'écran en réglant l'Horloge.

Quand la partie gauche de l'image s'éloigne du côté gauche de l'écran pendant le réglage de l'Horloge, réglez les étapes 1) et 2). - Une autre manière de faire le réglage de l'Horloge est de faire l'ajustement sur les motifs zébrés verticaux de la mire. L'image peut scintiller pendant le réglage d'Horloge, Position H. et Position V. Dans le cas où l'image est plus grande ou plus petite que la zone d'affichage après le réglage de l'Horloge, répétez les étapes à partir de ③.

⑦ Réglez la Phase pour corriger les perturbations horizontales, le scintillement ou la netteté en présence de la mire d'ajustement.

En cas d'un fort scintillement ou d'un manque de netteté sur une partie de l'écran, repérez les étapes ⑥ et ⑦, car l'ajustement de l'Horloge peut ne pas avoir été effectué correctement. Si le scintillement ou le manque de netteté persiste, paramétrez le taux de rafraîchissement de l'ordinateur sur une fréquence BASSE (60Hz) et reprenez les réglages à partir de l'étape ③. Réglez la Position-H si la position horizontale s'est déplacée pendant le réglage de la Phase.

⑧ Réglez la Luminosité et la Couleur pour obtenir l'image souhaitée après les réglages de l'Horloge et de la Phase.

Et remettez votre papier peint favori.

Système d'économie d'énergie

Le système d'économie d'énergie de ce produit est conforme aux normes ENERGY STAR® et VESA DPMS. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active.

Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d'économie d'énergie disponible comme décrit ci-dessous. La fonction d'économie d'énergie, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.

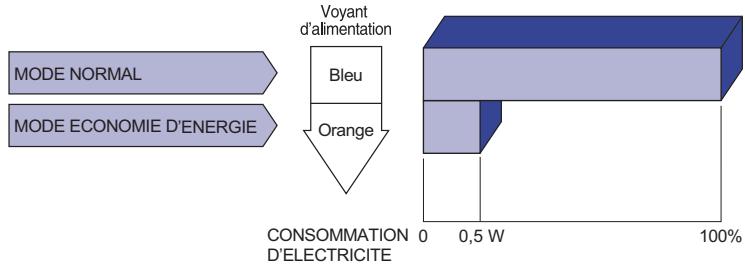

Mode d'économie d'énergie

Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l'ordinateur sont inactifs, le moniteur entre en mode d'économie d'énergie, ce qui réduit la consommation électrique à moins de 0,5W. L'écran devient noir, et le voyant d'alimentation devient orange. À partir du mode économique d'énergie, l'image réapparait après quelques secondes soit en touchant de nouveau le clavier ou la souris.

Le moniteur continue à consommer de l'électricité même en mode d'économie d'énergie. Il est recommandé d'éteindre le moniteur lorsque celui-ci n'est pas utilisé, pendant la nuit et les week-ends afin d'éviter toute consommation inutile d'électricité. ■ Il est possible que le signal vidéo provenant de l'ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absente. Dans ce cas, la fonction d'économie d'énergie peut ne pas fonctionner normalement.

Depannage

En cas de dysfonctionnement du moniteur, procéder dans l'ordre aux contrôles suivants.

1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontrés. Si le moniteur n'affiche pas d'image, allez à l'objet 2.
2. Se reporter aux tableaux suivants si on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste.
3. Si vous rencontrez un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.

Contrôle

L'image n'apparait pas.

(Levoyer Le câble d'alimentation est-il correctement branché? d'alimentation ne L'interrupteur marche-arrêt est-il sur ON ? s allume pas) Vérifier à l'aide d'un autre appareil que la prise secteur fonctionne.

(Si l'économiseur d'écran est activé, toucher la souris ou l'écran.)

d'alimentation □Augmenter le Contraste et/ou la Luminosité. est bleu) L'ordinateur est-il allumé? Le cable de signal est-il correctement branché? Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

(Le voyant Si le moniteur est en mode Economie d'énergie, toucher la souris ou d'alimentation l'écran.

est orange) L'ordinateur est-il allumé? Le câble de signal est-il correctement branché? teur ?

② L'écran n'est pas synchronisé. Le niveau de sortie video de l'ordinateur est-il dans la plage de valeurs du moniteur?

③ L'écran n'est pas centr teur? L'écran est trop lumineux ou trop sombre. Le niveau de sortie video de l'ordinateur est-il dans la plage de valeurs du moniteur? ⑤ L'écran tremble. La tension d'alimentation est-elle dans la plage de valeurs du moniteur? Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

Contrôle

(6) Pas de son.

□ L'équipement audio (ordinateur etc.) est en marche. Le câble audio est connecté correctement. Augmentez le volume. □ Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur.

Le son est trop fort ou trop faible.

Le niveau de sortie de l'équipement audio est dans les specifications du moniteur.

L'audition d'un bruit parasite.

Le câble audio est connecté correctement.

Informations de recyclage

Pour une meilleure protection de l'environnement, svp ne disposez pas votre moniteur.

Veuillez visiter notre site Web : www.iiyama.com/recycle pour la réutilisation de moniteur.

ANNEXE

Design et spécifications techniques peuvent être sujets à modifications, sans préavis.

Characteristiques techniques : prolite B2280HS

Catégorie de taillie		21,5"
Panneau LCD	La technologie des panneaux	TN
	Taille	Diagonale: 21,5" (54,7cm)
	Taille du point	0,2482 mm H × 0,2482 mm V
	Luminosité	250cd/m² (Typique)
	Rapport de contraste	1000 : 1 (Typique), Fonction d'Contr. avancé disponible
	Angle de vue	Droite / Gauche / Haut / Bas : 80 degrés chaque (Typique)
	Temps de réponse	5ms (Noir, blanc, noir, Typique)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Analogue : Horizontale : 24,0-80,0 kHz, Verticale : 56-75 Hz Digital : Horizontale : 30,0-80,0 kHz, Verticale : 56-75 Hz
Résolution maximale		1920 × 1080, 2,1 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches, HDMI
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal matériel en entrée		Analogue : 0,7 Vp-p (standard), 75Ω, positif Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0) Digital: HDMI
Connecteur d'entrée audio		Prise mini 3,5 mm (stéréo)
Signal d'entrée audio		1,0 Vrms maximum
Haut-parleurs		1W x 2 (haut-parleurs stéréo)
Taille d'écran maximale		476,64 mm L × 268,11 mm H / 18,8" L × 10,6" H
Alimentation		100-240 VAC, 50/60 Hz, 1,5 A
Puisance absorbée*		21W typique, Mode d'économie d'énergie : 0,5 W maximum

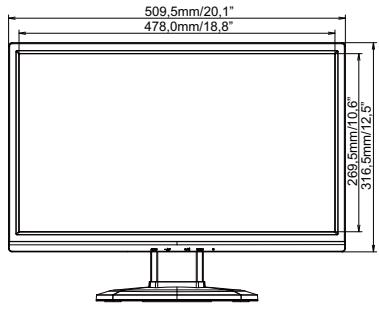

Dimensions / Poids net		509,0 × 393,0 - 523,0 × 244,5mm / 20,1 × 15,5 - 20,6 × 9,6" (LxHxP) 5,2kg / 11,4lbs
Angle d'inclinaison		Haut: 22 degrès, Bas: 5 degrès, Gauche / Droite: 160 degrès
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°F Humidité 10 à 80% (sans condensation) Stockage : Température -20 à 60°C / -4 à 140°F Humidité 5 à 85% (sans condensation)
Homologation		TCO Certified, CE, TÜV-GS, CU, ENERGY STAR®

• L'équipement audio n'est pas connecté.

Catégorie de taillie		21,5"
Panneau LCD	La technologie des panneaux	TN
	Taille	Diagonale: 21,5" (54,7cm)
	Taille du point	0,2482 mm H × 0,2482 mm V
	Luminosité	250cd/m² (Typique)
	Rapport de contraste	1000 : 1 (Typique), Fonction d'Contr. avancé disponible
	Angle de vue	Droite / Gauche / Haut / Bas : 80 degrès chaque (Typique)
	Temps de réponse	5ms (Noir, blanc, noir, Typique)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Analogue : Horizontale : 24,0-80,0 kHz, Verticale : 56-75 Hz Digital : Horizontale : 30,0-80,0 kHz, Verticale : 56-75 Hz
Résolution maximale		1920 × 1080, 2,1 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches, HDMI
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal matériel en entrée		Analogue : 0,7 Vp-p (standard), 75Ω, positif Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0) Digital: HDMI
Connecteur d'entrée audio		Prise mini 3,5 mm (stéréo)
Signal d'entrée audio		1,0 Vrms maximum
Haut-parleurs		1W x 2 (haut-parleurs stéréo)
Taille d'écran maximale		476,64 mm L × 268,11 mm H / 18,8" L × 10,6" H
Alimentation		100-240 VAC, 50/60 Hz, 1,5 A
Puisance absorbée*		21W typique, Mode d'économie d'énergie : 0,5 W maximum
Dimensions / Poids net		509,5 × 365,5 × 189,5mm / 20,1 × 14,4 × 7,5" (LxHxP) 3,5kg / 7,7lbs
Angle d'inclinaison		Haut: 21 degrès, Bas: 4 degrès
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°F Humidité 10 à 80% (sans condensation) Stockage : Température -20 à 60°C / -4 à 140°F Humidité 5 à 85% (sans condensation)
Homologation		TCO Certified, CE, TÜV-GS, CU, ENERGY STAR®

NOTEZ

• L'équipement audio n'est pas connecté.

Catégorie de taillie		21,5"
Panneau LCD	La technologie des panneaux	TN
	Taille	Diagonale: 21,5" (54,7cm)
	Taille du point	0,2482 mm H × 0,2482 mm V
	Luminosité	250cd/m² (Typique)
	Rapport de contraste	1000 : 1 (Typique), Fonction d'Contr. avancé disponible
	Angle de vue	Droite / Gauche: 85 degrès chaque Haut / Bas: 80 degrès chaque (Typique)
	Temps de réponse	5ms (Noir, blanc, noir, Typique), 2ms (Gris au gris)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Analogue : Horizontale : 24,0-80,0 kHz, Verticale : 56-75 Hz Digital : Horizontale : 30,0-80,0 kHz, Verticale : 56-75 Hz
Résolution maximale		1920 × 1080, 2,1 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches, HDMI
Plug & Play		VESA DDC2B™
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal matériel en entrée		Analogue : 0,7 Vp-p (standard), 75Ω, positif Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0) Digital: HDMI
Connecteur d'entrée audio		Prise mini 3,5 mm (stéréo)
Signal d'entrée audio		1,0 Vrms maximum
Haut-parleurs		1W x 2 (haut-parleurs stéréo)
Taille d'écran maximale		476,64 mm L × 268,11 mm H / 18,8" L × 10,6" H
Alimentation		100-240 VAC, 50/60 Hz, 1,5 A
Puisance absorbée*		21W typique, Mode d'économie d'énergie : 0,5 W maximum
Dimensions / Poids net		509,5 × 365,5 × 189,5mm / 20,1 × 14,4 × 7,5" (LxHxP) 3,5kg / 7,7lbs
Angle d'inclinaison		Haut: 21 degrès, Bas: 4 degrès
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°F Humidité 10 à 80% (sans condensation) Stockage : Température -20 à 60°C / -4 à 140°F Humidité 5 à 85% (sans condensation)
Homologation		TCO Certified, CE, TÜV-Bauart, CU, ENERGY STAR®

NOTEZ

• L'équipement audio n'est pas connecté.

( ) : Plage d'ajustement maximale

Frequences de synchronisation

Mode video		Fréquence horizontalie	Fréquence verticalie	Horloge à points
VESA	VGA 640 × 480	31,469kHz	59,940Hz	25,175MHz
		37,500kHz	75,000Hz	31,500MHz
		37,861kHz	72,809Hz	31,500MHz
	SVGA 800 × 600	35,156kHz	56,250Hz	36,000MHz
		37,879kHz	60,317Hz	40,000MHz
		46,875kHz	75,000Hz	49,500MHz
	XGA 1024 × 768	48,363kHz	60,004Hz	65,000MHz
		56,476kHz	70,069Hz	75,000MHz
		60,023kHz	75,029Hz	78,750MHz
	SXGA 1280 × 1024	63,981kHz	60,020Hz	108,000MHz
		79,976kHz	75,025Hz	135,000MHz
	WXGA+ 1440 × 900	55,935kHz	59,887Hz	106,500MHz
	WSXGA+1680 × 1050	65,290kHz	60,000Hz	146,250MHz
	Full HD 1920 × 1080	66,590kHz	59,930Hz	138,500MHz
Macintosh	640 × 480	35,000kHz	66,667Hz	30,240MHz
	1024 × 768	60,150kHz	74,720Hz	80,000MHz
PC9801	640 × 400	24,827kHz	56,424Hz	21,053MHz

NOTEZ

• Entrée Digital n'est pas compatible.
