PROLITE E2273HDS-B1 - Écran LCD IIYAMA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD
Taille de l'écran	21,5 pouces
Résolution	1920 x 1080 pixels (Full HD)
Type de panneau	TN (Twisted Nematic)
Temps de réponse	5 ms
Luminosité	250 cd/m²
Contraste	1000:1 (statique)
Angles de vision	170° horizontal, 160° vertical
Connectivité	VGA, DVI-D, HDMI
Alimentation électrique	100-240V, 50/60Hz
Dimensions (avec support)	509 x 390 x 200 mm
Poids	3,5 kg
Consommation électrique	25 W (max)
Fonctions principales	Mode Eco, réglage de la luminosité, rotation de l'écran
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Garantie	3 ans
Certifications	CE, RoHS

FOIRE AUX QUESTIONS - PROLITE E2273HDS-B1 IIYAMA

Comment ajuster la luminosité de mon IIYAMA PROLITE E2273HDS-B1 ?

Utilisez le menu OSD (On-Screen Display) en appuyant sur le bouton 'Menu' sur le moniteur, puis naviguez jusqu'à 'Luminosité' pour effectuer les ajustements.

Que faire si mon écran reste noir ?

Vérifiez que le moniteur est bien alimenté et que le câble vidéo est correctement connecté à votre ordinateur. Essayez également de brancher le moniteur sur un autre port ou un autre ordinateur.

Comment réinitialiser les paramètres d'usine de mon moniteur ?

Accédez au menu OSD, sélectionnez 'Réglages', puis choisissez 'Réinitialiser' pour restaurer les paramètres d'usine.

Pourquoi l'image de mon moniteur est-elle floue ?

Vérifiez la résolution de votre ordinateur et assurez-vous qu'elle correspond à la résolution native du moniteur, qui est de 1920x1080 pixels.

Mon moniteur clignote, que faire ?

Cela peut être dû à un câble défectueux. Vérifiez et remplacez le câble vidéo si nécessaire. Assurez-vous également que les pilotes de votre carte graphique sont à jour.

Comment connecter mon IIYAMA PROLITE E2273HDS-B1 à un ordinateur portable ?

Utilisez un câble HDMI ou DVI selon les ports disponibles sur votre ordinateur portable. Connectez le câble entre le moniteur et l'ordinateur, puis sélectionnez la source appropriée sur le moniteur.

Mon moniteur émet un bruit étrange, est-ce normal ?

Un léger bruit de fond est normal, mais si le bruit est fort ou inquiétant, débranchez le moniteur et contactez le support technique.

Comment changer l'orientation de l'écran ?

Utilisez le menu OSD pour naviguer vers 'Orientation' et sélectionnez l'orientation souhaitée. Notez que votre système d'exploitation doit également prendre en charge le changement d'orientation.

MODE D'EMPLOI PROLITE E2273HDS-B1 IIYAMA

Merci d'avoir besoin le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l'utilisation du moniteur. Prière de le lire attentivement avant d'allumer le moniteur. Conserver ce manuel pour toute référence ultérieure.

Ce moniteur LCD est conforme aux spécifications des directives EC 2004/108/EC, aux directives EMC sur les basses tensions 2006/95/EC et directives ErP 2009/125/EC.

La sensibilité électromagnétique a été décision à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur comme à l'extérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électrique basse tension.

IIYAMA CORPORATION: Breguetlaan 8, 1438BC Oude Meer The Netherlands

Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclage sont disponibles sur le site Internet : http://www.iiyama.com.

Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis. Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs. En tant que partenaire du programme ENERGY STAR®, iiyama a déterminé que ce produit répondait aux directives pour l'économie d'énergie édictées par ENERGY STAR®.

TABLE des matières

POUR VOTRE SÉCURITÉ. 1

CONSIGNES DE SÉCURITÉ 1

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)...3

SERVICECLIENT 3

ENTRETIEN 3

AVANT D'UTILISER LE MONITEUR 4

FONCTIOS 4

VERIFICATION DU CONTENU DE L'EMBALLAGE 4

ASSEMBLAGE ET DEMONTAGE DU SOCLE DE PIED. 5

COMMANDES ET CONNECTEURS 6

CONNEXION DE VOTRE MONITEUR 7

MISE EN ROUTE DE L'ORDINATEUR 8

Réglage de l'angle de vision 9

UTILISATION DU MONITEUR 10

Menu des paramètres de réglage 11

AJUSTEMENTS DE L'ECRAN 17

SYSTÉME D'ÉCONOMIE D'ENERGIE 20

DEPANNAGE 21

INFORMATIONS DE RECYCLAGE 22

ANNEXE 23

CARACTERISTIQUES TECHNIQUES 23

DIMENSIONS 24

FREQUENCES DE SYNCHRONISATION 24

Mise hors tension du moniteur en cas de fonctionnement anormal

En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR le boitier

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.

NE PAS Introduire d'objects dans le moniteur

N'insérez pas d'objets solides ou liquides tels que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.

Installer le moniteur sur une surface PLANE et STABLE

Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.

NE PAS Utiliser son moniteur pres de l'eau

N'utilisez pas le moniteur à proximité d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus - cela peut engendrer un incendie ou un choc électrique.

Utiliser la tension secteur specifiee

Assurez-vous que le moniteur fonctionne à la tension d'alimentation secteur spécifique. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électrique.

Protection des CABLES

Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.

Conditions climatiques defavorables

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

Installation

Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brutes de températures et évitez les endroits humides, poussièreux ou enfumés. Vous devrez également éviter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER le moniteur dans une position dangereuse

Le moniteur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous devez également vous assurer de ne pas placer d'objets lourds sur le moniteur, et qu'aucun cable ne soit accessibles à des enfants qui pourraient les tirer et se blesser avec.

Maintenir une BONNE ventilation

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10 cm environ du mur. Les fentes d'aération sur l'arrière du châssis sont abstraites et il y aura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d'incendie et de dommages. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou retourné ou bien sur un tapis ou un matériel mou peut également entraîner des dommages.

Deconnectez les CABLES lorsque vous deplacez le moniteur

Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le cable vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

Debranchez le moniteur

Afin d'éviter les accidents, nous vous recommandons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.

Toujours debrancher le moniteur en TIRANT sur la prise

Débrancher le câble d'alimentation ou le câble de signal en tirant sur la prise. Ne jamais tirer le câble par le cordon car cela peut engendrer un incendie ou un choc électrique.

NE touchez PAS la prise avec des MAINS humides

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

LORS de l'installation du moniteur sur votre ordinateur

Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

NE PAS utiliser le moniteur pendant 24 HEURES de suite

Le moniteur n'est pas conçu pour fonctionner pendant 24 heures de suite, n'utilisez pas le moniteur pendant 24 heures de suite.

Recommandations d'usage

Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimaux, positionnez l'écran juste au-dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l'écran peut entraîner une fatigue de l'oeil.

Remarques sur les ECRANS a cristaux liquides (LCD)

Les symptômes suivants n'indiquent pas qu'il y a un problème, c'est normal:

• Quand vous allumez le LCD pour la première fois, l'image peut être mal cadrée à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas ajuster l'image correctement.
• De part la nature fluorescente de la lumière émise, l'écran peut clignoter à l'allumage. Mettre l'interrupteur d'alimentation sur OFF, puis à nouveau sur ON pour faire disparaître le clignotement. La luminosité peut être légèrement inégale selon la configuration de bureau utilisé. En raison de la nature de l'écran LCD, une image rémanente de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant l'écran pendant des heures. Veuillez prendre contact avec IYAMA France pour le remplacement de la lampe fluorescente de rétro éclairage quand l'écran est ASF, scintille ou ne s'éclaire pas. Ne jamais essayez de le replacer vous même.

Si vous neavez de retourner tout matériel et que vous ne possédez plus votre emballage d'origine, merci de contacter ce revendeur ou le service après-vente d'iYAMA pour conseil ou pour remplacer l'emballage.

Avertissement

Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le câble d'alimentation et contactez votre revendeur ou le service technique iiyama.

Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le nettoyer.

• Ne pas gratter ou frotter l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD. L'utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier et l'écran LCD:

Diluant Nettoyants en atomiseur

Essence Cire

Nettoyants abrasifs Solvants acides ou alcalins

Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.

Boitier

Éliminer les tâches à l'aide d'un chiffon légèrement humide et d'un détergent doux, puis essuyer le boîtier à l'aide d'un chiffon sec et propre.

Ecran LCD

Un nettoyage périodique est recommandé avec un chiffon sec et doux. N'utilise pas de papier tissé car cela endommagera l'écran LCD.

Résolutions prises en charge jusqu'à 1920 × 1080 • Contraste élevé 1000:1 (Typique), Fonction d'ACR disponible / Luminosité 250cd/m² (Typique) / Temps de réponse rapide 2ms (Gris au gris) Lissage numérique des caractères • Configuration automatique • Haut-parleurs stéréo 2 haut-parleurs stéréo 1,0 W • Conforme au Plug & Play VESA DDC2B Conforme à Windows® 95/98/2000/Me/XP/Vista/7 ♠ Économie d'énergie (conforme à ENERGY STAR et VESA DPMS) • Conception ergonomique: Approvée TCO5,2 ⇔ Conforme au standard de montage VESA (100 mm x 100 mm) ♠ Trou de verrouillage de sécurité

Vérification du contenu de l'emballage

Les accessoires suivants sont livrés avec le LCD. Vérifiez que tous sont inclus avec le moniteur. Si l'un ou l'autre manque ou est déterioré, veuillez contacter votre revendeur iiyama local ou adressez-vous au bureau iiyama régional.

Cable d'alimentation*1

Cable de signal D-Sub

Cable DVI-D

Cable audio

Socle du pied

Guide-cable

Guide de sécurité

Guide de démarrage rapide

Attention

• La valeur nominale du câble d'alimentation fourni dans les régions à 120 V est de 10 A/125 V. Si vous utilisez une alimentation plus élevée que cette valeur nominale, un câble d'alimentation avec une valeur nominale de 10 A/250 V doit être utilisé. Cependant, toutes garanties sont exclues pour tout problème ou dommage causé par un câble d'alimentation non fourni par iyama.

Attention

Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dégâts matériels en cas de chute. Ne heurtez pas le moniteur, cela pourrait l'endommager. Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des dommages.

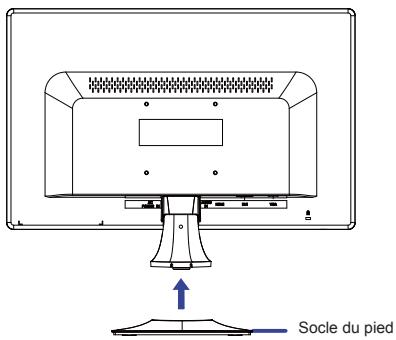

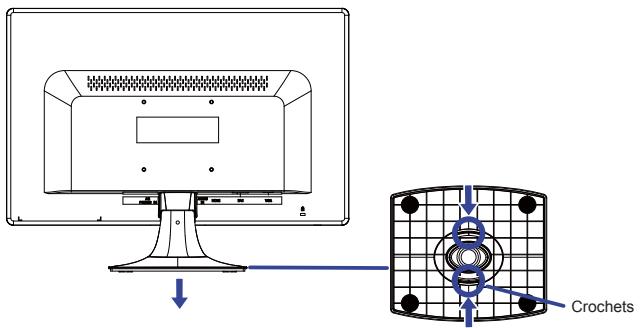

En tenant le moniteur, poussez le socle du pied jusqu'à ce que vous entendiez un click.

① Placez d'abord un morceau de tissu doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas. ② Maintenez les crochets appuyés vers l'extérieur et retirez la base du pied.

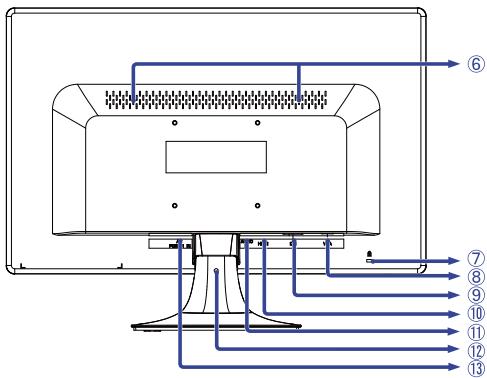

Commandes et connecteurs

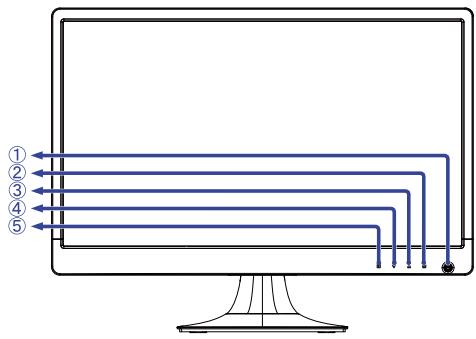

① Commutateur d'alimentation ( Ⓞ ) / Voyant d'alimentation

NOTEZ

Bleu: Fonctionnement normal

Orange: Économie d'énergie

② Touche Choisi / Entrée ( 2 ) ③ Touche Défilement vers le haut / Réglage audio (▲) ④ Touche Défilement vers le bas / i-Style Color (▼) ⑤ Touche Menu (1) ⑥ Haut-parleurs ⑦ Troussé pour verrouillage de sécurité

NOTEZ

Vous pouvez CABler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.

⑧ Connecteur de D-Sub mini 15 broches (VGA) ⑨ Connecteur de DVI-D 24 broches (DVI) Connecteur de HDMI (HDMI) ⑪ Connecteur audio (AUDIO IN) ⑫ Orifice d'installation pour le support de câbles ⑬ Connecteur d'alimentation secteur (AC POWER IN)

Connexion de votre moniteur

① Assurez-vous que l'ordinateur et le moniteur sont éteints. ② Connectez l'ordinateur au moniteur avec le cable de signal. ③ Connectez le moniteur à l'équipement audio avec le cable audio pour ordinateur lors de l'utilisation des fonctions audio. ④ Connectez d'abord le cable d'alimentation au moniteur puis sur la prise électrique. ⑤ Allumez votre écran et votre ordinateur.

Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur 15 broches au standard D-Sub. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama. Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l'adaptateur requis. Assurez-vous de bien serrer les vis manuelles à chaque extrémité du câble de signal.

[Exemple de connexion]

Rassemblez les câbles

① Insérez le support de câbles dans l'orifice.

② Enroulez les câbles par le support de câbles. ③ Rassemblez les câbles au fond du support.

Mise en ROUTE de l'ordinateur

Fréquences du signal

Passez aux fréquences souhaitées détaillées à la page 24 “FRÉQUENCES DE SYNCHRONISATION”.

Plug & Play Windows 95/98/2000/Me/XP/Vista/7

Le LCD iiyama répond au standard VESA DDC2B. En connectant l'écran au DDC2B de votre ordinateur avec le câble qui vous a été fourni, le moniteur sera reconnu conforme au Plug and Play sous Windows 95/98/2000/Me/XP/Vista/7. Le fichier d'information pour les moniteurs iiyama sous Windows 95/98/2000/Me/XP peut être nécessaire pour votre ordinateur et obtenu via le site internet: http://www.iiyama.com

Pour plus d'informations sur le téléchargement du pilote pour votre moniteur d'écran tactile, veuillez vous connecter au site Web indiqué ci-dessus. - Les pilotes de moniteur ne sont pas nécessaires dans la plupart des cas sous les systèmes d'exploitation Macintosh ou Unix. Pour plus d'informations et conseils, veuillez contacter votre revendeur.

Réglage de l'angle de VISION

Pour une vision optimale, il est recommandé de regarder le moniteur bien en face. Tenez le pied pour ne pas renverser le moniteur lorsque vous modifiez son orientation. - Vous pouvez régler l'angle du moniteur jusqu'à vers le haut et vers le bas. Afin de vous assurer une position du corps saine et relaxée quand vous regardez l'image du moniteur dans votre espace de travail, il est recommandé que le réglage de l'angle d'inclinaison n'excède pas 10 degrès. Réglez ensuite l'angle du moniteur comme vous le désirez.

• Ne touchez pas l'écran LCD lorsque vous régalez l'angle. Cela pourrait endommager ou casser l'écran LCD. Faites très attention à ne pas vous pincer les doigts ou les mains lors du réglage de l'angle. N'inclinez pas le poste au-delà de 20 degrés, exceptez quand vous remballez le moniteur dans sa boîte. Si vous dépassez cet angle, le moniteur risquè de basculer et de se casser.

Utilisation du moniteur

Le LCD iiyama est reglé à l'usine avec une fréquence de synchronisation figurant à la page 24afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode opération ci-dessous. Pour plus de détails voir page 17, AJUSTEMENTS DE L'ÉCRAN.

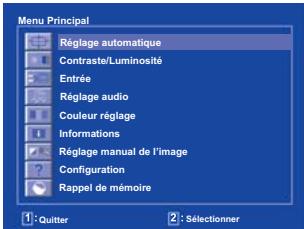

① Appuyez la touche ① pour afficher les réglages à l'écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les touches ▲/▼.

② Sélectionnez la page de menu où se trouve l'icone de l'ajustement désiré. Appuyez la touche ②. Utilisez ensuite les touches ▲/▼ pour mettre en surbrillance l'icone du réglage souhaité. ③ Appuyez la touche ② à nouveau. Utilisez ensuite les touches ▲ / ▼ pour effectuer les ajustements ou réglages appropriés. ④ Appuyez la touche ① pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

Par exemple, pour corriger la position verticale, sélectionnez l'élément Configuration d'image du Menu, puis appuyez la touche ②. Puis, sélectionnez ← (Position H. N.) en utilisant les touches

Une page d'ajustement apparait après l'appui sur la touche ②. Puis, Sélectionnez Position V. en utilisant les touches ▲ / ▼. Appuyez la touche ② à nouveau. Utilisez ensuite les touches ▲ / ▼ pour corriger la position verticale. La position verticale de l'image entière doit changer pendant que

vous effectuez l'opération.

Appuyez sur la touche ① pour finir et les modifications sont enregistrées en mémoire.

Lorsque l'utilisation des touches est abandonnée pendant l'ajustement, la fenêtre OSD disparaît après le début défini pour la Interruption OSD. La touche ① peut également être utilisée pour fermer rapidement la fenêtre OSD. - Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d'éteindre le moniteur pendant l'utilisation du Menu. ■ Les ajustements pour Position H./V., Horloge et Phase sont enregistrés pour chaque fréquence de signal. À l'exception de ces ajustements, tous les autres ajustements n'ont qu'un seul réglage qui s'applique sur toutes les fréquences de signal.

Réglage automatique Auto Image Adjust Entrée Analogique Seulement	Réglage automatique
Ajustement	Problème / Option Touche correspondante
Réglage automatique* Auto Image Adjust | Direct	Ajustement de Position H./V., Horloge et Phase automatiquement.

• Pour les membres résultats, utilisez Réglage automatique avec la mire d'ajustement. Voir la section Ajustements de l'écran page 17.

Loussez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• Réglage automatique : Appuyez sur la touche pendant environ 2 secondes successivement lorsque le Menu n'est pas affiché.

Contraste/Luminosité Contrast/Brightness	Contraste/Luminosité
Ajustement	Problème / Option	Touché correspondante
Contraste *3 Contrast	Trop terne	▲ ▲
	Trop intense	▼
Luminosite *1,2,3 Brightness	Trop nombre	▲ ▲
	Trop clair	▼
ACR *2,3 ACR	Eteint	Ratio de Contraste Typique.
	Allumé	Augmentation du Réglage de Ratio de Contraste.
ECO Mode *3 ECO Mode	Eteint	Normal
	1	La luminosite du back-light (Retro éclairage) est réduite.
	2	La luminosite du back-light (Retro éclairage) est réduite plus qu'en 1.
	3	La luminosite du back-light (Retro éclairage) est réduite plus qu'en 2.
OD OD	Arrêt/1/2/3/4/5 Il améliorer la temps de réponse de niveau gris du panneau d'affichage à cristaux liquides. Un niveau plus élevé a comme conséquence un plus rapide le temps de réponse.

1 Ajustez la luminosité quand vous utilisez le moniteur dans une pièce que vous sentez que l'écran est trop lumineux. Impossible à sélectionner quand ACR est activé. 2 La Luminosité et ACR ne peuvent s'activer simultanément avec ECO Mode activé. ^*3 Le Contraste, la Luminosité, ACR et le réglage de ECO Mode sont désactivés lorsque i-Style Color a été sélectionné.

Entrée Input Select	Direct	Entrée
Ajustement	Problème / Option Touche correspondante
Entrée Input Select	VGA	Sélectionnez l'entrée VGA.
	DVI	Sélectionnez l'entrée DVI.
	HDMI	Sélectionnez l'entrée HDMI.
	Auto	Rechercher une source d'entrée disponible et sélectionner automatiquement.
NOTEZ La source d'entrée est fixe, non可以选择 automatiquement si VGA, DVI, et HDMI qui sont choisis.

Lorssez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• Entrée: Appuyez la touche (2) lorsque le Menu n'est pas affiché.

Réglage audio Audio Adjust	Direct	Réglage audio
Ajustement	Problème / Option Touche correspondante
Volume Volume	Trop faible Trop fort
Muet Mute	□□	Renvoyaz le volume sain au niveau précédent.
	□□	Arrêtez le bruit temporairement.
HDMI Audio * HDMI Audio	Line-In	Choisissez la LIGNE DANS l'entrée.
	HDMI	Choisissez la HDMI l'entrée.

• Accessible si l'entrée HDMI a été sélectionnée.

Loussez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• Réglage audio: Appuyez la touche lorsque le Menu n'est pas affiché.
• Muet: Appuyez la touche pendant environ 2 secondes successivement lorsque le Menu n'est pas affiché.

et s'enclenchent en appuyant successivement sur le bouton

Couleur réglage Color Adjust	Couleur réglage
Ajustement	Problème / Option Touche correspondante
Froid Cool	Blanc bleuâtre
Normal Normal	Blanc rougeâtre
Chand Warm	Blanc verdâtre
Couleur utilisateur User Color	Rouge	Trop faible
	Vert	Trop fort
	Bleu
i-Style Color i-Style Color	Standard	Pour l'environnement de fenêtre général et le réglage par défaut du moniteur.
	Seux	Pour l'environnement de jeu de PC.
	Cinéma	Pour l'environnement de film et de video.
	Paysage	Pour l'affichage d/images de paysage en extérieur.
	Texte	Pour l'édition de texte et l'affichage en environnement de traitement de texte.

Loussez éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• i-Style Color: Appuyez la touche lorsque le Menu n'est pas affiché.

Informations

Fréquence H.:

Frquence V:

Requies

Resolution:

Horloge de pixels:

Numéro de module:

67.56KHz

60.0Hz

1020×1080

1920×1080

148.5MHz

PLE2273HDS

Informations

Affiche les informations sur le signal d'entrée actuel de la carte graphique dans votre ordinateur.

Consultez le guide d'utilisation de votre carte graphique pour plus d'informations sur le changement de la résolution et de la vitesse de rafraîchissement.

Quitter

Réglage manual de l'image Manual Image Adjust	Réglage manual de l'image
Ajustement	Problème / Option		Touchche correspondante
Horloge *1 Clock	Trop étroite Trop large		▲ ▼
Position H./V. *1,2 H./V. Position	Position H.	Trop à gauche Trop à droite	▲ ▼
	Position V.	Trop basse Trop haute	▲ ▼
Phase *1 Phase	Pour corriger le scintillagement des caractères ou des lignes		▲ ▼
Finesse Sharpness	Ajustement de la qualité de l'image à desrésolutions inférieur à 1920 x 1080. Vous pouvez modifier la qualité de l'image (3 schritte).		▲ ▼
Réglage du mode Video Video Mode Adjust	Plein écran		Affichage plein écran
	Sur écran		Extension d'affichage
	Format de l'image *3		Extension de proportion d'affichage

1 Entrée Analogue Seulement. 2 Se reporter à la section AJUSTEMENTS DE L'ECRAN page 17. *3 Une image peut apparaître au centre de l'écran avec un format de 4:3, 5:4 ou 16:10 Lorsque la résolution video d'entrée est 4:3, 5:4 ou 16:10.

Configuration Setup Menu	Configuration
Ajustement	Problème / Option Touche correspondante
Langue Language Select	English	Anglais	Suomi	Finlandais
	Français	François	日本語	Japonais
	Deutsch	Allemand	简体中文	Chinois simplifié
	Español	Espagnol	繁體中文	Chinois traditionnel
	Italiano	Italien
Position OSD OSD Position	Position H.	OSD trop à gauche OSD trop à droite
	Position V.	OSD trop BASSE OSD trop haute
Interruption OSD OSD Time Out	You pouvez régler la durée d'affichage de l'OSD entre 5 et 60 secondes.
Arrière plan OSD OSD Background	Allumé	Renvoyez le fond d'OSD.
	Eteint	Le fond d'OSD est rendu transparent.
LED LED	Allumé	La Voyant d'alimentation est allumée.
	Eteint	La Voyant d'alimentation est éteinte.
NOTEZ Eteignez le Voyant d'alimentation si la lumière vous dérange.

Rappel de mémoire Memory Recall	Rappel de mémoire
Ajustement	Problème / Option Touche correspondante
Rappel de mémoire Memory Recall	Les données préréglées à l'usine sont restaurées.

1. Le verrouillage de l'OSD sera activé, lorsque vous appuyez sur les touches ① et ▲ pendant environ 10 secondes. Si vous tentez d'accéder à l'OSD en appuyant sur l'une des touches ①, ▼, ▲ ou ②, le message « OSD verrouillé » apparaftra sur l'écran.
2. Le verrouillage de l'OSD sera désactivé, lorsque vous appuyez sur les boutons ① et ▲ à nouveau pendant 10 secondes.

1. Le verrouillage d'interrupteur d'alimentation sera activé, lorsque vous appuyez sur les boutons ① et pendant 10 secondes. Le verrouillage de l'interrupteur d'alimentation signifie qu'il sera impossible d'éteindre le moniteur lorsque l'interrupteur est verrouillé. Si vous appuyez sur l'interrupteur, le massage « l'interrupteur verrouillé » apparaftra sur l'écran.
2. Le verrouillage de l'interrupteur d'alimentation sera désactivé, lorsque vous appuyez sur les boutons et de nouveau pendant environ 10 secondes.

Ajustements de l'écran

Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée quand l'entrée analogique est sélectionnée.

Dans le manuel sont décrites le réglage de la position de l'image, la réduction du scintillement et l'ajustement de la netteté pour le type d'ordinateur que vous utilisez. Le moniteur a été conçu pour donner la meilleure performance à une résolution de 1920 x 1080, mais ne peut pas fournir les meilleures résolutions à moins de 1920 x 1080, car l'image est automatiquement étirée pour remplir l'écran. Cette résolution est recommandée en utilisation normale. L'affichage de texte ou des lignes sera flou ou irrégulier en épaisseur quand l'image est étirée du au processus d'élargissement de l'écran. Il est préférable d'ajuster la position et la fréquence de l'image avec les commandes du moniteur, qu'avec les logiciels ou les utilisateurs de l'ordinateur. Procédez aux ajustements après une période d'échauffement de trente minutes au moins. - Des ajustements supplémentaires peuvent être nécessaires après la Réglage automatique selon la résolution ou la fréquence du signal. La Réglage automatique peut ne pas fonctionner correctement quand l'image affichée est autre que la mire d'ajustement de l'écran. Dans ce cas, des ajustements manuels sont nécessaires.

L'écran peut être ajusté de deux manières. Une manière est l'ajustement automatique pour la position, l'horloge et la phase. L'autre est de faire chacun des ajustements manuellement.

Effectuez le Réglage automatique pour la première fois lorsque le moniteur est connecté à un nouvel ordinateur ou lorsque la résolution est changée. Si l'écran est flou ou scintille ou si l'image n'est pas cadrée correctement à l'écran après avoir effectué le Réglage automatique, les ajustements manuels sont nécessaires. Les deux ajustements devraient être faits en utilisant la mire de réglage de l'écran (Test. bmp) obtenue sur le site Web de IYAMA (http://www. iiyama. com).

Ajustez l'image en suivant la procédure ci-dessous pour obtenir l'image désirée.

Ce manuel explique les ajustements sous Windows 95/98/2000/Me/XP/Vista/7.

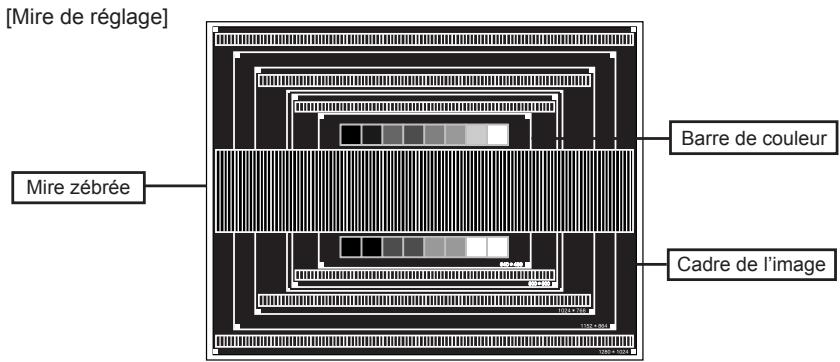

Affichez l'image à la résolution optimale. Ouvrez Test.bmp (mire d'ajustement de l'écran) comme papier peint.

■ Consultez la documentation appropriée pour le faire. ■ Test. bmp est conçu pour une résolution 1280 x 1024. Positionnez bien la mire au centre dans la boîte de dialogue du paramètre du papier peint. Si vous utilisez Microsoft® PLUS! 95/98, annulez le paramètre de « Étirer le papier peint du bureau à la taille de l'écran »

③ Appuyez sur la touche pendant environ 2 secondes successivement. (Réglage automatique) ④ Ajustez l'image manuellement en procédant comme suit lorsque l'écran est flou ou scintille ou l'image n'est pas cadre correctement à l'écran après avoir effectué la Réglage automatique. ⑤ Ajustez la Position V. de sorte que le haut et le bas de l'image soit bien cadres à l'écran.

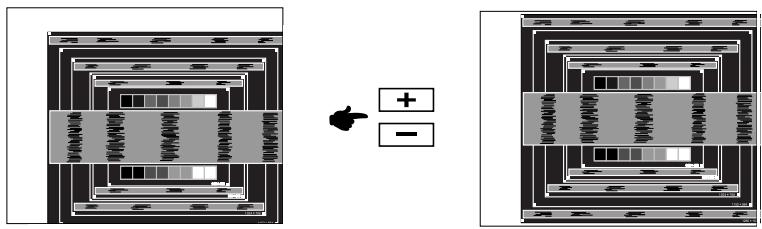

1) Ajustez la Position H. afin que le côté gauche de l'image soit sur le bord gauche de l'écran.

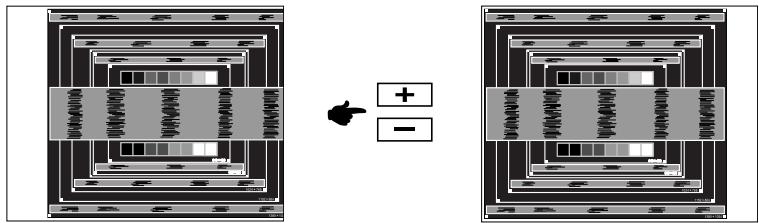

2) Étirez le côté droit du cadre de l'image vers le bord droit de l'écran en réglant l'Horloge.

■ Quand la partie gauche de l'image s’éloigne du côté gauche de l’écran pendant le réglage de l’Horloge, réglez les étapes 1) et 2). - Une autre manière de faire le réglage de l’Horloge est de faire l’ajustement sur les motifs zébrés verticaux de la mire. L’image peut scintiller pendant le réglage d’Horloge, Position H. et Position V. Dans le cas où l’image est plus grande ou plus petite que la zone d’affichage après le réglage de l’Horloge, répétez les étapes à partir de ③.

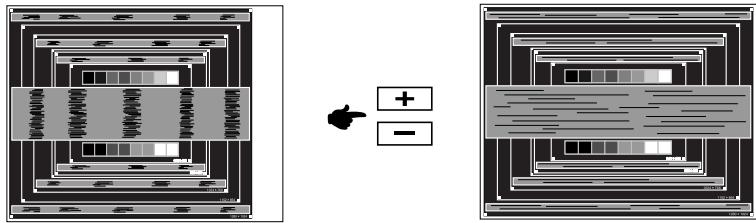

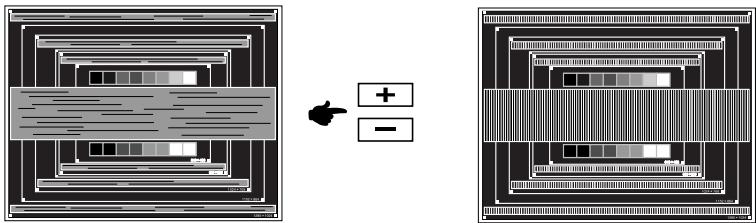

⑦ Réglez la Phase pour corriger les perturbations horizontales, le scintillement ou la netteté en présence de la mire d'ajustement.

En cas d'un fort scintillement ou d'un manque de netteté sur une partie de l'écran, repérez les étapes ⑥ et ⑦, car l'ajustement de l'Horloge peut ne pas avoir été effectué correctement. Si le scintillement ou le manque de netteté persiste, paramétrez le taux de rafraîchissement de l'ordinateur sur une fréquence BASSE (60Hz) et reprenez les réglages à partir de l'étape ③. Régliez la Position-H si la position horizontale s'est déplacée pendant le réglage de la Phase.

⑧ Réglez la Luminosité et la Couleur pour obtenir l'image souhaitée après les réglages de l'Horloge et de la Phase.

Et remettez votre papier peint favori.

Systéme d'économie d'energie

Le système d'économie d'énergie de ce produit est conforme aux normes ENERGY STAR® et VESA DPMS. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active.

Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d'économie d'énergie disponible comme décrit ci-dessous. La fonction d'économie d'énergie, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.

Mode d'économie d'énergie

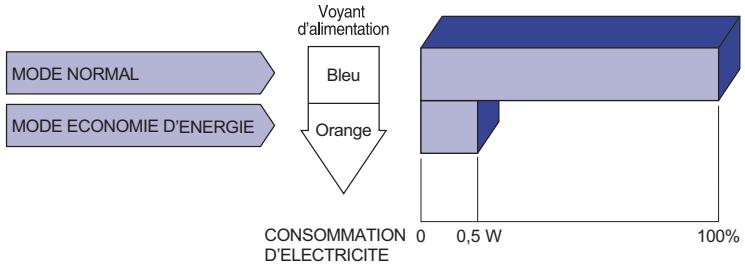

Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l'ordinateur sont inactifs, le moniteur entre en mode d'économie d'énergie, ce qui réduit la consommation électrique à moins de 0,5W. L'écran devient noir, et le voyant d'alimentation devient orange. À partir du mode économique d'énergie, l'image réapparait après quelques secondes soit en touchant de nouveau le clavier ou la souris.

Le moniteur continue à consommer de l'électricité même en mode d'économie d'énergie. Il est recommendé d'etreindre le monitér lorsque celui-ci n'est pas utilisé, pendant la nuit et les week-ends afin d'éviter toute consommation inutile d'électricité. ■ Il est possible que le signal video provenant de l'ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absence. Dans ce cas, la fonction d'économie D'ENERGIE peut ne pas fonctionner normalement.

Depannage

En cas de dysfonctionnement du moniteur, procéder dans l'ordre aux contrôles suivants.

1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n'affiche pas d'image, allez à l'étape 2.
2. Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste.
3. Si vous rencontrez un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.

Contrôle

① L'image

n'apparaît pas.

(Le voyant d'alimentation ne s'allume pas)

Le câble d'alimentation est-il correctement branché? □ L'interrupteur marche-arrêt est-il sur ON ? Vérifier à l'aide d'un autre appareil que la prise secteur fonctionne.

Le voyant d'alimentation est bleu

Si l'économiseur d'écran est activé, toucher la souris ou l'écran. Augmenter le Contraste et/ou la Luminosité. L'ordinateur est-il allumé? Le cable de signal est-il correctement branché? □ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

(Le voyant d'alimentation est orange)

Si le moniteur est en mode Economie d'énergie, toucher la souris ou l'écran. □ L'ordinateur est-il allumé ? Le cable de signal est-il correctement branché ? □ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

② L'écran n'est pas synchronisé.

Le câble de signal est-il correctement branché? □ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ? □ Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur?

③ L'écran n'est pas centré.

Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

L'écran est trop lumineux ou trop nombre.

Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur?

⑤ L'écran tremble.

La tension d'alimentation est-elle dans la plage de valeurs du moniteur? □ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

Contrôle

⑥ Pas de son.

L'équipement audio (ordinateur etc.) est en marche. Le câble audio est connecté correctement. Augmentez le volume. Le Muet est OFF. Le niveau de sortie de l'équipement audio est dans les specifications du moniteur.

Le son est trop fort ou trop faible.

Le niveau de sortie de l'équipement audio est dans les specifications du moniteur.

L'audition d'un bruit parasite.

Le câble audio est connecté correctement.

Informations de recyclage

Pour une meilleure protection de l'environnement, svp ne disposez pas votre moniteur. Veuillez visiter notre site Web : www.iiyama.com/recycle pour la réutilisation de moniteur.

Caractéristiques techniques

Catégorie de taill		22"
Panneau LCD	Système d'affichage	a-Si TFT matrice active
	Taille	Diagonale: 21,5" (55cm)
	Taille du point	0,248 mm H × 0,248 mm V
	Luminosité	250cd/m² (Typique)
	Rapport de contraste	1000 : 1 (Typique), Fonction d'ACR disponible
	Angle de vue	Droite / Gauche : 85 degrès chaque, Haut / Bas : 80 degrès chaque (Typique)
	Temps de réponse	5ms (Noir, blanc, noir), 2ms (Gris au gris)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Analogue : Horizontale : 24,0-80,0 kHz, Verticale : 55-75 HzDigital : Horizontale : 30,0-80,0 kHz, Verticale : 55-75 Hz
Résolution maximale		1920 × 1080, 2,1 Mégapixel
Connecteur d'entrée		Mini D-Sub 15 broches, DVI-D 24 broches, HDMI
Plug & Play		VESA DDC2BTM
Signal de synchronisation en entrée		Sync. séparée : TTL, positif ou négatif
Signal matériel en entrée		Analogue : 0,7 Vp-p (standard), 75Ω, positifDigital: Conforme au DVI (Digital Visual Interface standard Rev.1,0)Digital: HDMI (1,3)
Connecteur d'entrée audio		Prise mini 3,5 mm (stéroyo)
Signal d'entrée audio		1,0 Vrms maximum
Haut-parleurs		1,0W x 2 (haut-parleurs stéroyo)
Taille d'écran maximaile		476,64 mm L × 268,11 mm H / 18,8" L × 10,6" H
Alimentation		100-240 VAC, 50/60 Hz, 0,7 A
Puisance absorbée*		24W typique, Mode d'économie d'énergie : 0,5 W maximum

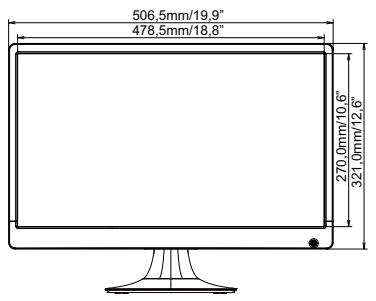

Dimensions / Poids net		506,5 × 390,0 × 178,0mm / 19,9 × 15,4 × 7,0" (L×H×P)3,3kg / 7,3lbs
Angle d'inclinaison		Haut: 20 degrés, Bas: 5 degrés
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°FHumidité 10 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 5 à 85% (sans condensation)
Homologation		TCO5,2, CB, CE, TÜV-Bauart, FCC-B, VCCI-B, PSE, CU, ENERGY STAR®

• L'équipement audio n'est pas connecté.

FREQUENCES DE SYNCHRONISATION Entree PC

Mode video		Fréquence horizontal	Fréquence verticale	Horloge à points
VESA	VGA 640 × 480	31,469kHz	59,940Hz	25,175MHz
		37,500kHz	75,000Hz	31,500MHz
		37,861kHz	72,809Hz	31,500MHz
	SVGA 800 × 600	35,156kHz	56,250Hz	36,000MHz
		37,879kHz	60,317Hz	40,000MHz
		46,875kHz	75,000Hz	49,500MHz
	XGA 1024 × 768	48,363kHz	60,004Hz	65,000MHz
		56,476kHz	70,069Hz	75,000MHz
		60,023kHz	75,029Hz	78,750MHz
	SXGA 1280 × 1024	63,981kHz	60,020Hz	108,000MHz
		79,976kHz	75,025Hz	135,000MHz
	WXGA+ 1440 × 900	55,935kHz	59,887Hz	106,500MHz
		70,635kHz	74,984Hz	136,750MHz
	WSXGA+ 1680 × 1050	65,290kHz	60,000Hz	146,250MHz
	Full HD 1920 × 1080	66,590kHz	59,930Hz	138,500MHz
PC9801	640 × 400	24,827kHz	56,424Hz	21,053MHz

NOTEZ * Entrée Digital n'est pas compatible.
