KB 3610 COMFORT BIOFRESH - Réfrigérateur avec compartiment BioFresh LIEBHERR - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Valeur / Description
Type de produit	Réfrigérateur combiné avec compartiment BioFresh
Caractéristiques techniques principales	Technologie NoFrost, classe énergétique A++
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	Hauteur : 186 cm, Largeur : 60 cm, Profondeur : 65 cm
Poids	Environ 70 kg
Capacité totale	Réfrigérateur : 228 L, Congélateur : 72 L
Fonctions principales	BioFresh, SuperCool, SuperFrost
Entretien et nettoyage	Nettoyage intérieur avec un chiffon humide, pas de produits abrasifs
Pièces détachées et réparabilité	Disponibilité des pièces détachées via le service après-vente Liebherr
Sécurité	Système de verrouillage de porte, alarme de température
Informations générales utiles	Garantie de 2 ans, service client disponible

FOIRE AUX QUESTIONS - KB 3610 COMFORT BIOFRESH LIEBHERR

Comment régler la température du LIEBHERR KB 3610 COMFORT BIOFRESH ?

Pour régler la température, utilisez le panneau de contrôle situé à l'intérieur du réfrigérateur. Appuyez sur le bouton de réglage de température jusqu'à ce que la température souhaitée s'affiche.

Que faire si le réfrigérateur ne refroidit pas correctement ?

Vérifiez que la porte est bien fermée, que le condenseur n'est pas obstrué par la poussière et que le thermostat est réglé correctement. Si le problème persiste, contactez le service client.

Comment nettoyer l'intérieur du LIEBHERR KB 3610 COMFORT BIOFRESH ?

Débranchez l'appareil et utilisez un mélange d'eau tiède et de savon doux. Évitez les produits abrasifs qui pourraient rayer les surfaces. Essuyez avec un chiffon doux.

Pourquoi y a-t-il de la condensation à l'intérieur du réfrigérateur ?

La condensation peut être causée par une porte mal fermée ou par une humidité excessive dans l'air. Assurez-vous que la porte est bien fermée et vérifiez l'humidité ambiante.

Comment activer le mode BioFresh ?

Le mode BioFresh est activé automatiquement lorsque la température est réglée en dessous de 0 °C dans le compartiment BioFresh. Vérifiez les réglages de température pour vous assurer qu'ils sont corrects.

Que faire si le réfrigérateur fait du bruit ?

Un léger bruit peut être normal en raison du fonctionnement du compresseur. Si le bruit est fort ou inhabituel, vérifiez que l'appareil est de niveau et qu'il n'y a pas d'objets en contact avec les parois.

Comment dégivrer le LIEBHERR KB 3610 COMFORT BIOFRESH ?

Pour dégivrer, débranchez l'appareil et laissez la glace fondre naturellement. Vous pouvez placer des serviettes pour absorber l'eau. Ne jamais utiliser d'objets pointus pour retirer la glace.

Quelle est la durée de garantie du produit ?

La durée de garantie est généralement de 2 ans à partir de la date d'achat. Vérifiez votre manuel pour les détails spécifiques.

MODE D'EMPLOI KB 3610 COMFORT BIOFRESH LIEBHERR

1 Vue d'ensemble de l'appareil. 2
1.1 Description de l'appareil et de son équipement.... 2
1.2 Domaine d'utilisation de I'appareil 2
1.3 Conformité 3
1.4 Dimensions hors tout de I'appareil 3
1.5 Economiser l'energie 3
2 Consignes de sécurité generales 3
3 Eléments de commande et d'affichage 4
3.1 Éléments de commande et de contrôle 4
3.2 Affichage de la température 4
4 Mise en service. 4
4.1 Transport de l'appareil 4
4.2 Mise en place de l'appareil 4
4.3 Inverser les sens de butée de porte 5

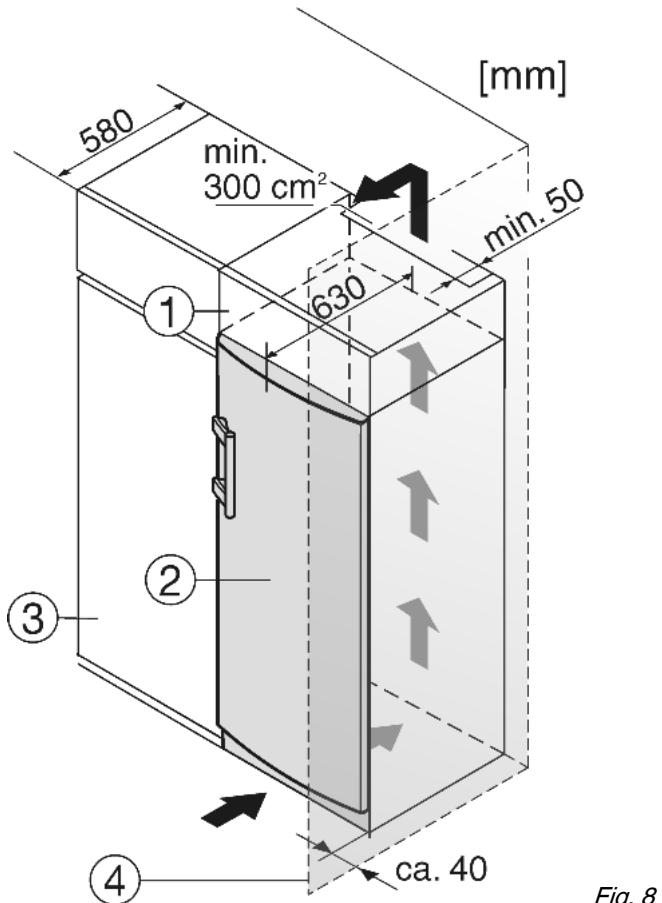

4.4 Insertion entre deux éléments de cuisine 6
4.5 Eliminer l'emballage 7
4.6 Brancher l'appareil 7
4.7 Enclencher l'appareil 7
5 Commande. 7
5.1 Alarme porte ouverte 7
5.2 Refrigerateur 7
5.3 Compartment BioFresh 8
6 Entretien. 10
6.1 Nettoyage de l'appareil 10

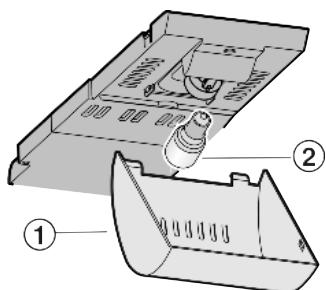

6.2 Remplacer l'ampoule de I'éclairage interieur * 11
6.3 S.A.V. 11
7 Dysfonctionnements 11
8 Mise hors service. 12
8.1 Couper l'appareil 12
8.2 Mise hors service 12
9 Eliminer l'appareil. 12

Le fabricant travaille constamment au développement de tous les types et modèles d'appareils. C'est pourquoit nous nous réservons le droit de modifier la forme, l'équipement et la technique de nos apparêls. Nous vous remercions de votre comprhension.

Afin de découvert tous les avantages de votre nouvel apparéil, nous vous prions de dire attentivement ces instructions de montage.

Ces instructions de montage sont valables pour plusieurs modèles, des différences sont donc possibles.Les paragraphs ne concernant que certains appareils sont indiqués par un astérisque (*)

Les instructions de manipulation sont indiqués par un les résultats de manipulation par un

1 Vue d'ensemble de l'appareil

1.1 Description de l'appareil et de son équipement

Remarque

Ranger les denrées comme indiqué sur la figure. L'appareil consommera ainsi peu d'énergie.
A la livraison, les tablettes de rangement, les bacs et les balconnets sont disposés de sorte à assurer une efficacité énergétique maximale.

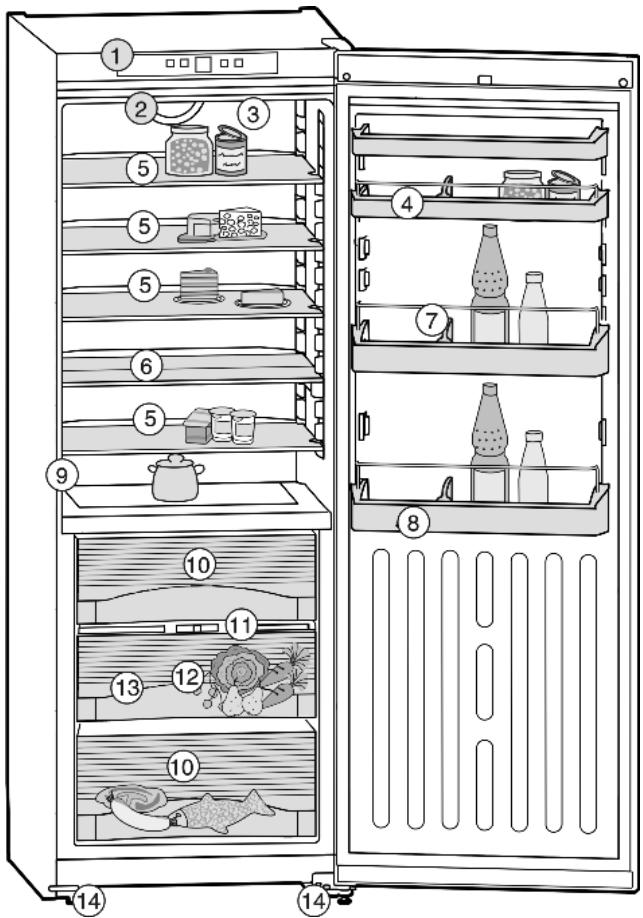

Fig. 1

(1) Éléments de commande et de contrôle
(2) Ventilateur
(3) Eclairage interieur

(4) Balconnet à conserves, amovible
(5) Plaques de verre, mobiles
(6) Plaque de verre, séparée, régable
(7) Range-bouteilles

(8) Range-bouteilles
(9) Plaquette signalétique
(10) Compartment BioFresh, Drysafe
(11) Regulation HydroSafe
(12) Compartment BioFresh, Hydrosafe
(13) Orifice d'écoulement
(14) Pied de réglage, réglablen hauteur

1.2 Domaine d'utilisation de l'appareil

L'appareil est exclusivement adapté à la réfrigération d'aliments dans un environnement domestique ou un environnement semblable. Est prise en compte, par exemple, l'utilisation

• les cuisines du personnel, les pensions de famille,
• les clients de maisons de campagne, hotels, motels et autres hébergements,
• les traiteurs et servicessemblables dans le commerce de gros

N'utilisez l'appareil que dans un cadre domestique. Toute autre sorte d'utilisation est interdite. L'appareil n'est pas conçu pour le stockage et la réfrigeration de médicaments, de plasma sanguin, de préparations de laboratoire ou autres produits ou substancessemblablesconcernés par la directive des produits Médicaux 2007/47/EG. Uneutilisation abusive de l'appareil peut entrainer l'endommagement des produits stockés ou leur alteration.De plus,l'appareil n'est pas adapte pour le fonctionnement dans lesdomaines à risque d'explosions.

En fonction de la classe climatique, l'appareil a ete concu pour l'exploitation a des températures environnantes limites. La classe climatique de votre apparéil est indiquée sur la plaquette signalétique.

Remarque

Respectez les températures environnantes indiquées, sinon la puissance réfrigérante diminue.

Classe clima-tique	pour températures ambantes de
SN	10 °C à 32 °C
N	16 °C à 32 °C
ST	16 °C à 38 °C
T	16 °C à 43 °C

1.3 Conformité

L'étanchéité du circuit réfrigerant est contrôle. L'appareil est conforme aux normes de sécurité en vigueur ainsi qu'aux directives CE 2006/95/CE, 2004/108/CE, 2009/125/CE et 2010/30/UE.

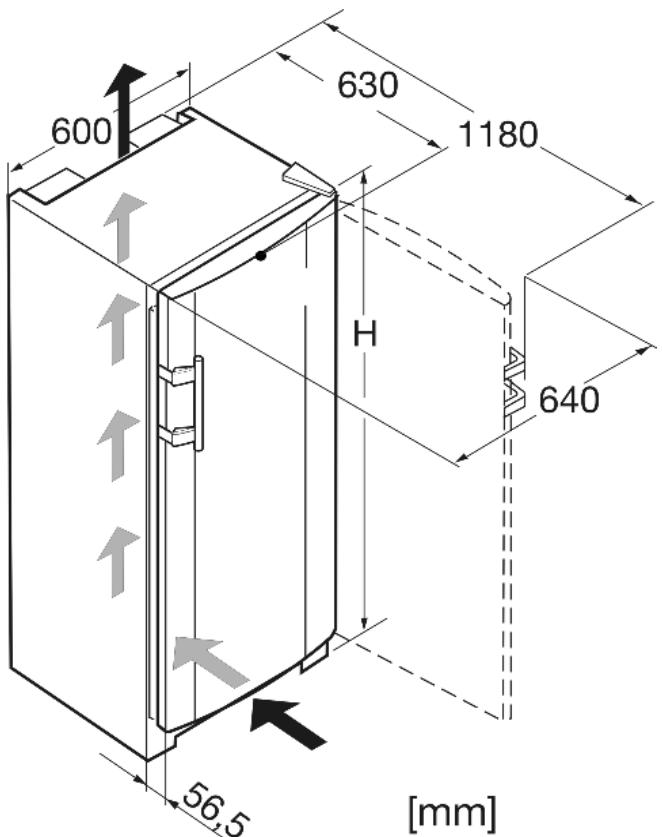

1.4 Dimensions hors tout de l'appareil

Fig. 2

Désignation	H (mm)
KB(esf) 42	1852
KB 36	1655

1.5 Economiser l'énergie

• Toujours veiller à une bonne ventilation de l'appareil. Ne pas recouvrir ou obstruer les orifices et les grilles de ventilation.
• Dégager les fentes de ventilation.
• Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisine, d'un chiffage ou équivalents.
• La consommation en énergie dépend des conditions d'installation comme la température ambiente. (voir 1.2).

• Ouvrir l'appareil aussi brievement que possible.

• Plus la température est régée basse, plus la consommation en énergie est élevée.

• Trier les aliments pour les ranger (voir Vue d'ensemble de l'appareil).
• Conserver toutes les denrées dans leur emballage ou avec une protection. Toute génération de givre est ainsi empêchee.
• Ne sortir les alimentés que le temps dont vous en avez besoin pour qu'ils ne se rechauffent pas.
• Entreposer des alimentés chauds : les laisser refroidir d'abord à température ambiente.

Des dépôts de poussière augmentent la consommation d'énergie:

• Dépoussière le compresseur avec la grille métallique de l'échangeur de chaleur sur la paroi arrêté de l'appareil une fois par an.

2 Consignes de sécurité générales

Dangers pour l'utilisateur :

• Cet apparéil n'est pas destiné aux personnes souffrant de troubles mentaux, physiques ou sensoriels ou aux personnes n'ayant pas suffisamment d'expérience et de connaissances (les enfants aussi), sauf si une personne responsable de la sécurité leur explique l'utilisation de l'appareil et les surveille au début. Surveiller les enfants afin qu'ils ne jouent pas avec l'appareil.
• En cas de dysfonctionnement, tirer la fiche du réseau (ne pas tirer sur le cable de raccord) ou couper le fusible.
• Faire effectuer les réparations, les interventions sur l'appareil et le remplacement du cable de raccord au réseau uniquement par le S.A.V ou tout autre technician qualifié.
• Toujours débrancher l'appareil du réseau en tenant la fiche. Ne pas tirer sur le cable.
• Monter et raccorder l'appareil uniquement selon les indications mentionnées dans les instructions.
• Conservez précieusement ce mode d'emploi et remettez-le éventuellesment au nouveau propriétaire de l'appareil.
• Les lampes à usage spécial (ampoules, LED, tubes luminescents) dans l'appareil servent à éclairer l'espace interieur et ne sont pas adaptées à l'éclairage de la piece.

Risque d'incendie :

• Le fluide réfrigérant R 600a contenu dans l'appareil ne présente aucun danger pour l'environnement mais est inflammable. En cas de fuite, le fluide réfrigérant risque de s'enflammer.
• Ne pas endommager les tubes du circuit frigorifique.
• Ne pas manier de feu ouvert ou de sources inflammables à l'intérieur de l'appareil.
• Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil (par ex. nettoyeurs à vapeur, apparéils de chauffage, sorbetières, etc.).
• En cas de fuite du réfrigerant : supprimer tout feu ouvert ou sources inflammables à proximé de la fuite. Débrancher la prise. Bien aérer la pièce. Informer le S.A.V.
• Ne pas entreposer de matières explosives ou de bombes aérosols contenant des gaz propulseurs inflammables (butane, propane, pentane, etc.) dans l'appareil. Les bombes aérosols de ce type sont reconnaissables aux indicateurs de contenu imprimées ou au symbole de la flamme. Une éventuelle fuite de gaz risque de mettre feu aux composants électriques.
• Tenir les bougies, lampes et autres objets à flammes ouvertes éloignés de l'appareil pour ne pas y mettre le feu.
• N'entreposer de l'alcool très concentré que dans un réci pient fermé hermétiquement et en position verticale. Une fuite d'alcool eventuelle risque demettre feu aux composants électriques.

Risque de chute et de basculement :

• Ne pas utiliser les socles, tiroirs, portes, etc. comme marchepied ou appui. Ceci s'applique avant tout aux enfants.

Danger d'intoxication alimentaire :

• Ne pas consommer d'aliments périmés.

Risque de gelures, d'engourdissement et de douleurs :

• Eviter le contact permanent de la peau avec les surfaces froides ou les produits réfrigerés/congelés. Prendre des mesures de protection, par ex. en portant des gants. Ne pas consommer immédiatement les glaces trop froides (surtout les sorbets et les glaçons).

Respecter les indications spécifiques des autres sections :

!	DANGER	indique une situation dangereuse imminente entrainant la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	AVERTIS-SEMENT	indique une situation dangereuse susceptible d'entrâtiner la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	PRUDENCE	indique une situation dangereuse susceptible d'entrâtiner des blessures corporelles moyennes ou légères si elle n'est pas évitée.
	ATTENTION	indique une situation dangereuse susceptible d'entrâtiner des dommages matériels si elle n'est pas évitée.
	Remarque	indique les remarques et conseils utiles.

3 Éléments de commande et d'affichage

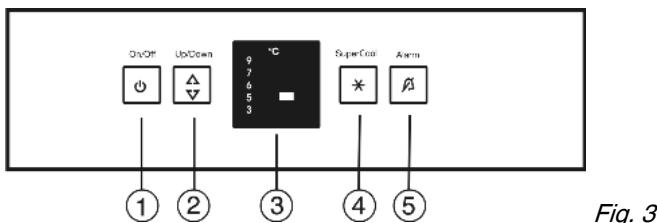

3.1 Éléments de commande et de contrôle

(1) Touche On/Off
(2) Touche de réglage
(3) Affichage de la tempé-rature

3.2 Affichage de la température

Sont affichés en service normal :

• la température paramétrée de congélation
• la température paramétrée de réfrigération

4 Mise en service

4.1 Transport de l'appareil

PRUDENCE

Risque de blessure et d'endommagement du à un transport incorrect!

Transporter l'appareil emballe.
Transporter l'appareilABOUT.
Ne pas transporter I'appareil seul.

4.2 Mise en place de l'appareil

AVERTISSEMENT

Risque d'incendie du à l'humidité !

Lorsque des pièces sous tension ou le cable de raccordement au secteur deviennent humides, un court-circuit peut se produit.

L'appareil a eté concu pour être place dans des locaux fermés. Ne pas exploiter l'appareil dehors ou dans des endroits humides non à l'abri de projections d'eau.

AVERTISSEMENT

Danger de brûlures par court-circuit!

Lorsque les câbles de raccord / fiches de l'appareil se trouvent en contact avec la partie arrêté d'un autre appareil, ils peuvent être endommages à cause des vibrations de l'appareil et par la suite causer un court-circuit.

Placer l'appareil de façon à ce qu'il n'y ait pas de contact avec la fiche ou le cable d'alimentation.
Ne pas brancher d'appareils ni autres disposits sur les prises de courant situées sur la partie arrière de l'appareil.

AVERTISSEMENT

Risque d'incendie du au fluide réfrigerant!

Le fluide réfrigérant R 600a contenu dans l'appareil ne présenteaucun danger pour l'environnement mais est inflammable.En cas de fuite,le fluide réfrigérant risque de s'enflammer.

Veiller à ne pas endommager les tubes du circuit frigorifique.

AVERTISSEMENT

Risque d'endommagement et d'incendie!

Ne pas placer un apparéil diffusant de la chaleur (p.ex. four à micro-ondes, grille-pain, etc.) sur l' apparéil!

AVERTISSEMENT

Risque d'incendie et d'endommagement du au blocage des ouvertures d'aération!
Toujours laisser les ouvertures d'aération libres. Toujours veiller à une bonne ventilation de l'appareil!

ATTENTION

Risque d'endommagement du à l'eau de condensation!
Ne pas placer l'appareil directement a cote d'un autre réfrigerateur/congélateur.
En cas de dégats à l'appareil, contactez immédiatement le fournisseur avant de brancher l'appareil.

Le sol au lieu d'emplacement doit etre horizontal et plan.
Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisine, d'un chiffage ou équivalents.
Toujours placer l'appareil avec la face arrière et avec les pieces d'écartement mural (voir ci-dessous), si celles-ci sont utilisées, directement contre le mur.
Ne déplacer l'appareil qu'a vide.
Ne pasmettre en place l'appareil sans avoir recours a une aide.
Le local d'emplacement de votre apparéil doit, selon la norme NE 378, avoir un volume de 1m^3 pour 8g de fluide réfrigerant R 600a. Si le local est trop petit, un mélange inflatable gaz-air peut se former suite à une fuite dans le circuit réfrigerant. L'indication du dosage de fluide réfrigerant est indiqué sur la plaque signalétique à l'intérieur de l'appareil.
Enlever le cable de raccord de la paroi arrriere de l'appareil. Enlever le porte-cable, sinon des bruits dus aux vibrations surgissant!
Retirer les films de protection des parois extérieures de l'applareil.*

ATTENTION*

Les portes en acier inox sont traitées avec un revêtement de surface spécial et ne doivent pas être nettoyées avec le dédTangent livre avec l'appareil.

Cela risquérait d'attaquer le revêtement de surface.

Nettoyer uniquement les surfaces enduites des portes avec un chiffon propre et doux.
Appliquer un produit d'entretien inox, de manière régulière dans le sens du polissage, uniquement sur les parois latérales en acier inox. Ceci facilititera le nettoyage ultérieur.
Nettoyer les parois latérales vernies uniquement avec un chiffon doux et propre.

Retirer les films de protection des cordures.*
Enlever tous les auxiliaires de transport.
Eliminer l'emballage (voir 4.5).

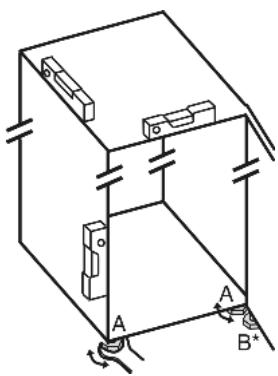

Aligner l'appareil avec la clé à fourche jointe aux pieds de réglage (A) et à l'aide d'un niveau à bulle d'eau.
Ensuite,étanconner la portec devisser le pied de réglage à la charnière (B) jusqu'à ce qu'il soit en contact avec le sol;ensuite tourner de 90^

Remarque

Nettoyer l'appareil (voir 6.1).

Lorsque l'appareil est placé dans un environnement très humide, du condensat peut se former sur la paroi extérieure de l'appareil.
Toujours veiller à une bonne ventilation de l'appareil au lieu d'emplacement.

4.3 Inverser le sens de butée de porte

Si vous le désirez, vous pouvez inverser le sens d'ouverture de la porte :

ATTENTION

Risque de dépréciation des apparèils Side-by-Side par l'eau de condensation!

Lorsqu'un appeareil Side-by-Side (S...) est installé avec un deuxième appeareil (en combiné SBS), il faut conserver l'ouverture de porte telle qu'elle est livrée.

Ne pas changer l'ouverture de porte.

Assurez-vous d'avoir l'outillage suivant à portée de main :

Torx® 25
Torx ⑧ 15
Tournevis
Évent. visseuse sans fil
Si nécessaire, demander de l'aide à un tiers pour le montage

4.3.1 Enlever la porte

Remarque

Pour empêcher qu'elles ne tombent,sterol les denrées des balconnets de contre-porte avant d'enlever la porte.

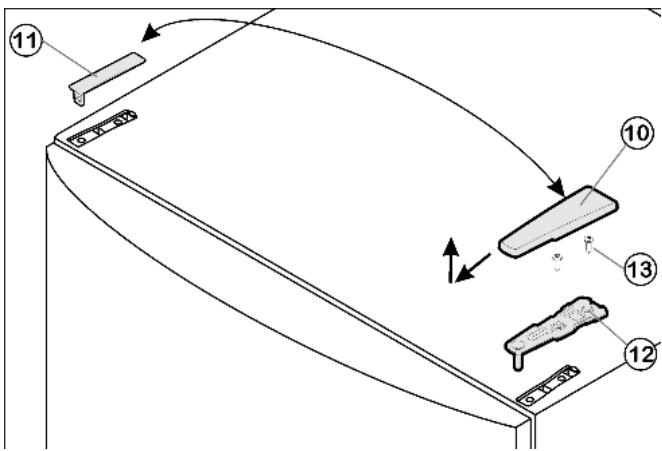

Fig. 4

Fermer la porte.
Enlever le cache Fig. 4 (10) vers l'avant et le haut.
Retirer le cache Fig. 4 (11).

PRUDENCE

Risque de blessures lorsque la porte culbute!

Bien tener la porte.
Déposer la porte prudèment.

Dévisser le support d'appui supérieur Fig. 4 (12)(2 Torx® 25) Fig. 4 (13) etzheimer vers le haut.
Soulever la porte vers le haut et la mesure de côté.

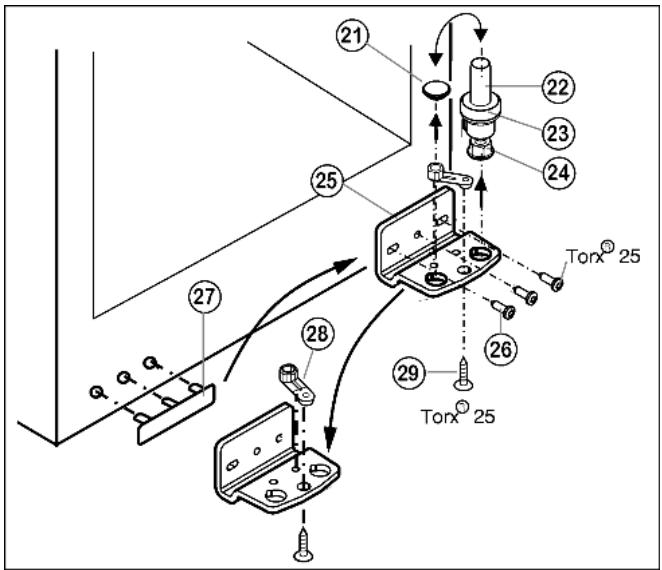

4.3.2 Mettre les éléments pivotants de l'autre (:oté

Fig. 5

Retirer le pivot Fig. 5 (22) complètement avec le disque Fig. 5 (23) et le pied régliable Fig. 5 (24) par le haut.
Enlever le bouchon Fig. 5 (21).
Devisser Fig. 5 (25) le support d'appui Fig. 5 (26).
Devisser l'Fig. 5 (29) element pivotant Fig. 5 (28) et le permuter dans le trou opposé du support d'appui.
Soulever le cache côté poignée Fig. 5 (27) avec précaution et le positionner sur le côté opposé.
Revisser à fond le support d'appui Fig. 5 (25) sur le nouveau côté charnière en utilisant une visseuse sans fil si nécessaire, avec un couple de serrage de 4 Nm.
Replacer le bouchon Fig. 5 (21) dans l'autre trou.
Replacer complètement le pivot Fig. 5 (22) avec le disque et le pied régable. Faire attention à ce que les ergots d'encliquetage soient tournés vers l'arrière.

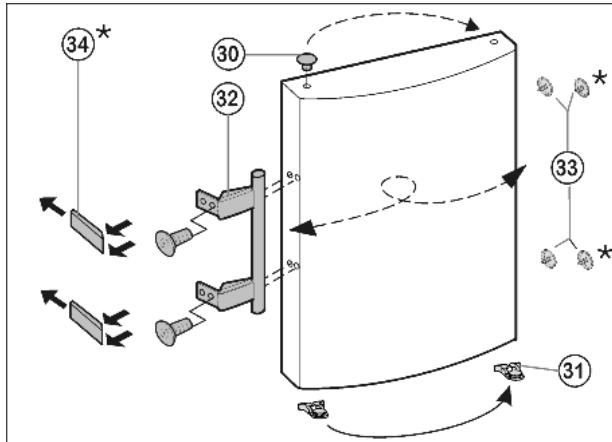

4.3.3 Permuter la poignée

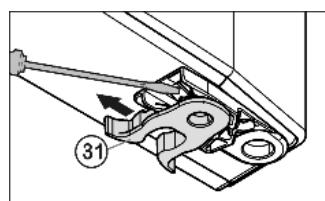

Permuter la pince elastique Fig. 6 (31): appuyer sur l'ergot puis retirer la pince elastique.
Insérer la pince elastique sur le nouveau cote charnière jusqu'à l'enclique-tage.

Fig. 6

Fig. 7

Enlever le bouchon Fig. 7 (33) du coussinet de la porte et leMETTERE du l'autre cote.

Demonter la poignée de porte Fig. 7 (32), le bouchon Fig. 7 (33) et les plaques d'appui Fig. 7 (34) puis les repositionner sur le cotoe opposé.
Lors du montage des plaques d'appui, veillez à un enclique-tage correct de l'autre (:é.

4.3.4 Assembler la porte

Placer la porte par le haut sur le pivot inférieur Fig. 5 (22).
Fermer la porte.
Placer le support d'appui supérieur Fig. 4 (12) sur le nouveau côte charnière de porte.
Visser le support d'appui supérieur Fig. 4 (12) à fond (avec 4 Nm) (2 Torx® 25) Fig. 4 (13). Pointer les trous de vissage ou utiliser une visseuse sans fil.
Faire encliqueter le cache Fig. 4 (10) et le cache Fig. 4 (11) du côté opposé.

4.3.5 Mettre la porte à niveau

Aligner éventuelles le porte par rapport aux deux trouss oblongs du support d'appui inférieur Fig. 5 (25) pour qu'elle affleure avec l'habillage de l'appareil. Pour cela, dévisser la vis centrale.

AVERTISSEMENT

Risque de blessures lorsque la porte culbute!

Si les éléments du support d'appui et de charnière ne sont pas serrées avec le bon couple de serrage, la porte de culbuter.

Visser les supports d'appui avec un couple de serrage de 4 Nm.
Vérifier la bonne fixation de chaque vis, si nécessaire desserrer les vis.

4.4 Insertion entre deux éléments de cuisine

(1) Element haut
(2) Appareil

(3) Placard de cuisine

(4) Mur

L'appareil peut être entouré de meubles de cuisine. Pour adapter l'appareil Fig. 8 (2) à la hauteur des placards de la cuisine intégrée, on peut placer un élément haut Fig. 8 (1) audressus de l'appareil.

Lors de la transformation avec des placards de cuisine (profond. max. 580 mm) l'appareil peut etre place directement a coté du placard Fig. 8 (3). La porte de l'appareil saillit lateralement de 34~mm et au milieu de l'appareil de 50~mm par rapport à la face avant du placard de cuisine. Ainsi, elle se laissse ouvrir et fermer sans problèmes.

Important pour la ventilation :

• Sur la paroi arrêté de l'armoire haute, il doit y avoir une buse pour l'air sortant de min. 50 mm de profondeur sur toute la largeur de l'armoire haute.
• La fente d'aération sous le plafond doit être de 300 cm² minimum.
• Plus la section de ventilation est grande, plus l'appareil marche de manière économique.

Si l'appareil est installé avec les charnières à côté d'un mur Fig. 8 (4), la distance entre l'appareil et le mur doit être de 40mm min. Ceci correspond à la saillie de la poignée lorsque la porte est ouverte.

4.5 Eliminer l'emballage

AVERTISSEMENT

Risque d'etouffement avec les films et materiaux d'emballage!
Ne pas laisser les enfants jouer avec les matériaux d'emballage.

L'emballage est fabriqué en matérielles recyclables :

• carton ondulé / carton
• pièces en polystyène expansé
• films et sachets en polyéthylène
• colliers de serrage en polypropylène
• cadres en bois cloués avec plaque de polyéthylène*
  Déposer les matériaux d'emballage à un centre officiel de collecte des déchets.

4.6 Brancher l'appareil

ATTENTION

Risque d'endommagement du système électronique!
Ne pas utiliser d'ondulesurs (conversion du courant continu en courant alternatively resp. triphasé) ou de fiches économistes d'énergie.

AVERTISSEMENT

Risque d'incendie et de surchauffe!
Ne pas utiliser de rallonge ou de bloc multiprises.

Le type de courant (courant alternatively) et la tension au lieu d'emplacement doit coïncider avec les indications sur la plaque signalétique (voir Vue d'ensemble de l'appareil).

L'appareil peut uniquement etre branché a une prise de courant de sécurité installee selon les prescriptions. La prise de courant doit etre protégée par fusibles de 10 A ou supérieur.

La prise doit être bien accessible afin de pouvoir débrancherrapidement l'appareil en cas d'ur-gence.Elledoit se situer en dehors de la partie arrriere de I'appareil.

Vérifier l'alimentation électric.
Enficher la prise de courant.

4.7 Enclencher l'appareil

Appuyer sur la touche On/Off Fig. 3 (1).
L'appareil est enclenché. L'affichage de température affiche la température régée.

5 Commande

5.1 Alarme porte ouverte

L'avertisseur sonore retentit lorsque la porte reste ouverte plus de 60 s.

L'avertisseur sonore s'arrête automatiquement lorsque la port est fermée.

5.1.1 Arrêter l'alarme de porte

L'avertisseur sonore peut etre arrete lorsque la portee est ouverte.Le signal restera eteint aussi longtemps que la porte est ouverte.

Appuyer sur la touche Alarme Fig. 3 (5).
L'alarme de porte s'arrête.

5.2 Refrigerateur

La circulation naturelle de l'air dans le réfrigérateur permet de creer différentes zones de température. La zone la plus froide se trouve directement au-dessus de la cloison de séparation avec la zone BioFresh et sur la paroi arrêté. La zone la plus chaude se trouve dans la partie avant du dessus et dans la porte.

5.2.1 Refroidir des alimentés

Remarque

Si la ventilation est insuffisante, la consommation électrique augmente et les performances de froid diminuent.

Toujours maintainir les fentes d'aération du ventilateur déga- gées.

Dans la zone supérieure et dans la porte, ranger le beurre et les conserves. (voir Vue d'ensemble de l'appareil)
Pour le conditionnement, utiliser des recipients réutilisables en plastique, métal, aluminium ou verre et du film transparent.
Utiliser la surface avant du fond du réfrigerateur uniquement pour entreprises temporairement des alimentés réfrigerés (p. ex. pour les trier ou les ranger différément). Ne pas y laisser les denrées réfrigerées car elles peuvent être poussees ou basculées vers l'arrière en fermant la porte.
Ne pas entreprises les alimentes trop pres les uns des autres afin que l'air puisse circuler.
Pour éviter que les bouteilles ne se renversent, déplacer le porte-bouteille.

5.2.2 Stockage d'aliments dans le réfrigérateur et règles relatives à l'hygiène des aliments

La consommation croissant de plats cuinés à l'avance et d'autres alimentents facilement péissables, qui réagissant de manière sensible en cas d'interruption de la chaîne du froid, requiérènt une maîtrise exacte de la température lors du transport et du stockage. Dans les foyer, l'utilisation correcte du réfrigerateur et le respect précis de règles d'hygiène strictes contribuent sensiblement à l'amélioration de la durée de conservation des alimentents.

Respect de la température

Entreposer les alimentents les plus sensibles dans la zone la plus froide de l'appareil comme indiqué sur l'illustration.
Attendre le refroidissement complet des aliments (ex. soupe) avant de les stocker dans l'appareil.

Eviter d'ouvrir la port trop fréquemment.
Respecter les regles relatives à l'hygiène des alimentés

Règles relatives à l'hygiène des alimentés

Sortir les alimentés de leur emballage extérieur avant de les entreprises dans le réfrigérateur (exemple : emballage des packs de yaours).
Toujours emballer les aliments séparément pour éviter toute "contamination" entre les aliments.
Ranger les alimentés de sorte à ce que l'air puisse circuler librement entre ces derniers.
Avoir recours aux instructions de service, surtout pour les questions d'entretien.
Nettoyer régulierement l'intérieur de l'appareil avec un dédTangent (les pièces métalliques avec un produit non-oxydant).

5.2.3 Régler la températe

La température dépend des facteurs suivants :

• la fréquence d'ouverture de la porte
• la température ambiente au lieu d'emplacement
• le type, la température et la quantité des alimentés congelés

Réglage de température recommandié : 5 °C

La température peut être modifiée en continu. Une fois le réglage 3^ atteint, on recommence à 9^ .

Appeler le réglage de la température: appuyer une fois sur la touche de réglage Fig. 3 (2).
La LED de la température actuelle clignote dans l'affichage de la température.
Appuyer autant de fois sur la touche de réglage Fig. 3 (2) jusqu'à ce que la DEL de la température désirée soit allumée.

Remarque

Vous pouze appuyer de manière prolongée sur la touche de réglage pour régler une valeur un peu plus froide dans une petite plage de température (par ex.: entre 5^ et 6^ ). La LED de la plage de températureasse suivant est allumée dans l'affichage de la température.

5.2.4 SuperCool

Avec SuperCool, passes à la vitesse supérieure en matière de refroidissement. Vous obtenez ainsi des températures de réfrigération plus basses. Utilisez SuperCool pour refroidir rapidement de grandes quantités d'aliments.

SuperCool entraine une consommation d'énergie un peu plus élevé.

Rafraîchir des alimentés avec la fonction SuperCool

La température de réfrigération descend à sa valeur la plus bajo. La fonction SuperCool est activée.
La fonction SuperCool se désactive automatiquement après 6 à 12 heures. L'appareil continue de fonctionner en mode normal d'économie d'énergie.

Désactiver prématurément la fonction SuperCool

La fonction SuperCool est désactivée.

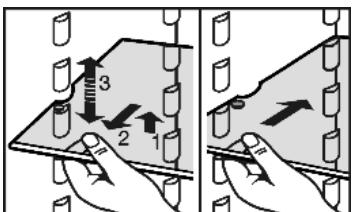

5.2.5 Decaler les tablettes de rangement

Les tablettes de rangement sont sécurisées au moyen de stoppeurs pour empêcher de les retirer complètement.

Soulever la tablette de rangement et la retirer par devant.
Réinsérer la tablette de rangement à la hauteur désirée. Les stoppeurs doivent montrer vers le bas et être situés à l'arrière de la surface d'appui avant.

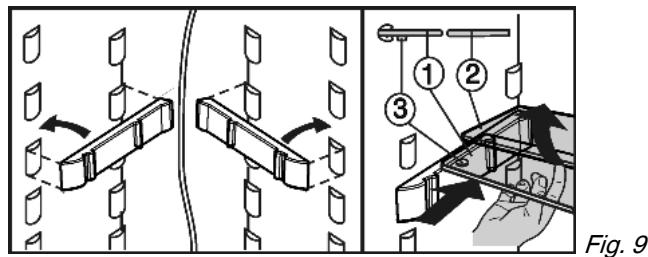

5.2.6 Utiliser la tablette de rangement composée de deux parties

La tablette de verre (1) avec les stoppeurs de coulissement doit être posée vers l'avant de telle sorte que les stoppeurs (3) pointent vers le bas.

5.2.7 Déplacer les balconnets de contre-porte

Enlever les balconnets comme indiqué sur l'illustration.

5.2.8 Retirer le range-bouteilles

Retirer le range-bouteilles suivant l'illustration.

Comparé aux réfrigerateurs traditionnels, le compartment BioFresh permet de stocker certains alimentés frais jusqu'à trois fois plus longtemps tout en conservant la qualité.

Pour les alimentés avec indication de la date de péremption, c'est always the date apposée sur l'emballage qui est applicable.

5.3.1 HydroSafe

Le HydroSafe convient pour le réglage de l'humidité pour la conservation de salades, légumes et fruits non emballés à force teneur en humidité propre. Lorsque le tiroir est bien rempli, il y règnera ainsi un climat frais de rosée avec une humidité de l'air allant jusqu'à 90 % max. L'humidité de l'air dans le département dépend de la teneur en humidité de l'aliment à réfrigerer y placé et de la fréquence de l'ouverture du réfrigerateur. Vous pouvez régler l'humidité vous-même.

5.3.2 DrySafe

Le DrySafe convient pour la conservation d'aliments secs ou emballés (par ex. produits laitiers, viande, poisson, charcuterie). Ici règne un climat de conservation relativement sec.

5.3.3 Conservation des aliments

Remarque

A ne pas entreprises dans le compartment BioFresh : les légumes sensibles au froid comme les aubergines, les tomates à moitié mûres, les courgettes ainsi que les agrumes sensibles au froid.

Afin que les alimentés ne périssent pas en raison de germes transmis : conserver les alimentés animaux et végétaux non emballés séparément dans les tiroirs. Ceci vaut également pour les différentes sortes de viandes.
Si pour des raisons de manque de place, il faut entreposer les alimentents ensemble :
les emballer.

5.3.4 Durées de conservation

Valeur indicatives pour la durée de conservation à une faible humidité de l'air
Beurre	jusqu'à	90	jours
Fromage à pâté dure	jusqu'à	110	jours
Lait	jusqu'à	12	jours
Saucissons, charcuterie	jusqu'à	9	jours
Volaille	jusqu'à	6	jours
Viande de porc	jusqu'à	7	jours
Viande de boeuf	jusqu'à	7	jours
Gibier	jusqu'à	7	jours

Remarque

Veuillez noter que les alimentes riches en proteines perrissent plus rapidement. c-à-d. que les coquillages et les crustacés se gâtent plus rapidement que le poisson, et le poisson se gâte plus rapidement que la viande.

Valeur indicatives pour la durée de conservation à une humidité de l'air élevé
Légumes, salades
Artichauts	jusqu'à	14	jours
Céleri	jusqu'à	28	jours
Chou-fleur	jusqu'à	21	jours
Brocoli	jusqu'à	13	jours
Chicorée	jusqu'à	27	jours
Mâche	jusqu'à	19	jours
Pois	jusqu'à	14	jours
Chou vert	jusqu'à	14	jours
Carottes	jusqu'à	80	jours
Ail	jusqu'à	160	jours
Chou-rave	jusqu'à	55	jours
Laitue	jusqu'à	13	jours
Fines herbes	jusqu'à	13	jours
Poireaux	jusqu'à	29	jours
Champignons	jusqu'à	7	jours
Radis	jusqu'à	10	jours
Choux de Bruxelles	jusqu'à	20	jours
Asperges	jusqu'à	18	jours
Epinards	jusqu'à	13	jours
Chou frisé	jusqu'à	20	jours
Fruits
Abricots	jusqu'à	13	jours
Pommes	jusqu'à	80	jours

Valeur indicatives pour la durée de conservation à une humidité de l'air élevé
Pôires	jusqu'à	55	jours
Mûres	jusqu'à	3	jours
Dattes	jusqu'à	180	jours
Fraises	jusqu'à	7	jours
Figues	jusqu'à	7	jours
Myrtilles	jusqu'à	9	jours
Framboises	jusqu'à	3	jours
Groseilles rouges	jusqu'à	7	jours
Cerises	jusqu'à	14	jours
Kiwis	jusqu'à	80	jours
Pêches	jusqu'à	13	jours
Prunes	jusqu'à	20	jours
Airelles	jusqu'à	60	jours
Rhubarbe	jusqu'à	13	jours
Groseilles à maquereau	jusqu'à	13	jours
Raisins	jusqu'à	29	jours

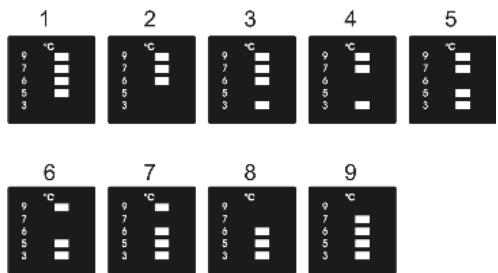

5.3.5 Régler la température dans le组成部分 BioFresh

La température est régée automatiquement. Pour une température de réfrigerateur de 5^ , la température du compartment BioFresh se situe entre 0^ et 3^ .

Vous pouvez régler la température légèrement plus froide ou plus chaude. La température peut être régée de I (température la plus froide) à 9 (température la plus chaude). La valeur prédéfinie est 5. Avec les valeurs I à 4, la température peut descendre en dessous de 0^ et les alimentents peuvent être légèrement congelés.

La température peut être modifiée en continu. Lorsque la valeur 9 est atteinte, tout recommence depuis le début. Selon la valeur, une combinaison spécifique de LED est allumée dans l'affichage de la température.

Fig. 10

Activer le mode de réglage: appuyer au moins 5 secondes sur la touche SuperCool Fig. 3 (4).
La touche SuperCool Fig. 3 (4) clignote. Les LED de la valeur paramétrée sont allumées dans l'affichage de la température.
Appuyer sur la touche de réglage Fig. 3 (2) jusqu'à ce que les LED de la valeur souhaïée soient allumées.
Confirmer: appuyer sur la touche SuperCool Fig. 3 (4).
L'affichage de température affiche de nouveau la températe.
Désactiver le mode de réglage : appuyer sur latouche On/Off Fig. 3 (1).
-ou- Attendre 5 min.

5.3.6 Réglage de l'humidité dans le HydroSafe

Humidité de l'air faible : glisser le
lateur vers la gauche.

Humidité de l'air élevé : glisser auteur vers la droite.

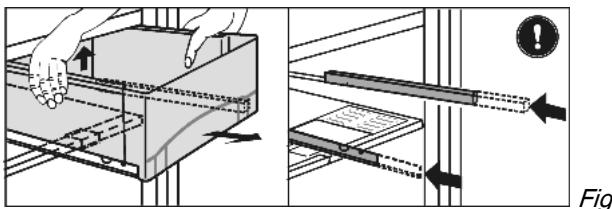

5.3.7 Tiroirs

Sortir le tiroir, soulever à l'arrière et enlever vers l'avant.
Repousser les rails à l'intérieur!

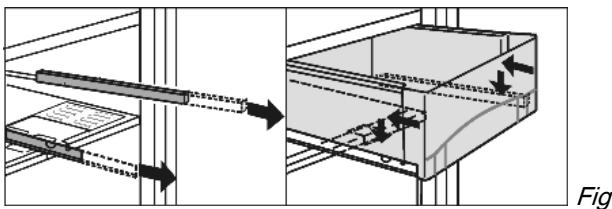

Sortir les rails.
Placer le tiroir sur les rails et pousser jusqu'à entendre l'en-cliquetage.

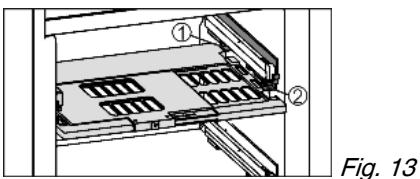

5.3.8 Plaque de régulation de l'humidité

Fig. 13

Sortir la plaque de régulation de l'humidité. Tirer la plaque vers l'avant avec précaution lorsque les tiroirs sont enlevés et enlever vers le bas.
Introduire la plaque de régulation de l'humidité : insérer les travers du couvercle de la plaque par le bas dans le support arrêté Fig. 13 (1) et encliqueter devant dans le support Fig. 13 (2).

6 Entretien

6.1 Nettoyage de l'appareil

PRUDENCE

Risque de blessures et d'endommagement émanant de la vapeur très chaude!

La vapeur très chaude peut endommager les surfaces et entraîner des brûlures.

Ne pas utiliser d'appareils de nettoyage à la vapeur!

ATTENTION

Un nettoyage incorrect endommage l'appareil !

Ne jamais utiliser de produits de nettoyage concentrés.
Ne pas utiliser d'éponges à récurer ou abrasives ni de laine d'acier.
Ne pas utiliser des produits de nettoyage concentrés et agressifs contenant du chlorure, du sable, des produits chimiques ou des chiffons réches.
Ne pas utiliser de solvants chimiques.
Ne pas detériorer ou enlever la plaquette signalétique située sur la paroi interieure de l'appareil. Ceci est important pour le S.A.V.
Ne pas arracher, plier ou endommager de cables ou d'autres composants.
Ne pas faire pénétrer d'eau dans le canal d'évacuation, la grille d'aération et les composants électriques lors du nettoyage.
Utiliser des chiffons doux et un détergent courant d'une valeur pH neutre.
Pour l'intérieur de l'appareil, utiliser uniquement des détergents et des produits d'entretien non nocifs pour les aliments.
Vider l'appareil.
Debrancher la prise.

Nettoyez à la main les surfaces interieures et extérieures en matière synthétique avec de l'eau tiède et un peu de détergent.

Ne pas appliquer de nettoyant inox sur les surfaces en verre ou en plastique afin de ne pas les rayer. Des points plus foncés et une couleur plus intense de la surface en inox sont normaux au début.*

ATTENTION*

Les portes en acier inox sont traitées avec un revêtement de surface spécial et ne doivent pas être nettoyées avec le dédTangent livre avec l'appareil.

Cela risquérait d'attaquer le revêtement de surface.

Nettoyer uniquement les surfaces enduites des portes avec un chiffon propre et doux. En cas de salissures importantes, utiliser un peu d'eau ou un détergent neutre. Il est également possible d'utiliser une lavette en microfibres.
Si les parois laterales en acier inox sont sales, les nettoyer avec un nettoyant inox courant. Appliquer ensuite le produit d'entretien inox fourni, de manière régulière, dans le sens du polissage.
Nettoyer les parois laterales vernies uniquement avec un chiffon doux et propre. En cas de salissures prononcées, utiliser un peu d'eau ou un détergent neutre. Il est également possible d'utiliser une lavette en microfibres.

Nettoyer l'orifice d'ecoulement : à l'aide d'un fin ustensile, par ex. un coton-tige, supprimer les dépôts.

Éléments d'équipement : nettoyer à la main les surfaces avec de l'eau tiède et un peu de détergent
Pour nettoyer les glissières de support retarder les demi-tablettes en verre.
Demonter les tablettes; oter les baguettes et les éléments lateraux.

Demonter les balconnets contre-porte selon le schéma.

de

Après le nettoyage :

Frotter l'appareil et les éléments d'équipement pour les sécher.
Rebrancher l'appareil et l'enclencher de nouveau.
Y replacer de nouveau les aliments.

6.2 Remplacer l'ampoule de l'éclairage interieur *

Données de l'ampoule

max. 25 W

Socle : E14

Le type de courant et la tension doit coïncider avec les indications figurant sur la plaque signalétique.

Couper l'appareil.
Debrancher l'appareil du reseau ou couper le fusible.
Saisir le recouvrement Fig. 14 (1) devant et le faire décliqueter derrière.
Remplacer l'ampoule Fig.14 (2).
Remetre en place le recouvrement Fig. 14 (1).

Fig. 14

6.3 S.A.V.

Vérifier d'abord si vous pouvez résoudre vous-même la panne (voir Dysfonctionnements). Si ce n'est pas le cas, adressez-vous au S.A.V. Vous trouverez l'adresse du S.A.V. dans le repertoire S.A.V. fourni avec votre apparéil.

AVERTISSEMENT

Risque de blessures dû à une réparation incorrecte!
Ne faire effectuer les réparations et interventions sur l'appareil et la ligne de réseau qui ne sont pas explicitement nommés (voir Entretien)que par le S.A.V.

Relever la désignation de l'appareil Fig. 15 (1), le n° de service Fig. 15 (2) et le n° de série Fig. 15 (3) sur la plaquette signalétique. Cette plaquette se trouve sur la paroi interieure gauche de l'appareil.

Fig. 15

Informer le S.A.V. et lui communiquer la panne, la désignation de l'appareil Fig. 15 (1), le n^ de service Fig. 15 (2) et le n^ de série Fig. 15 (3).
Ces informations vous permettront d'obtenir un service ciblé et rapide.
Laisser l'appareil fermé jusqu'à l'arrivée du S.A.V.
Les alimentes resteront plus longtemps frais.

Debrancher la fiche du secteur (ne pas tirer sur le cable de l'appareil) ou couper le fusible.

7 Dysfunctionnements

Votre apparéil est construit et produit de façon à assurer sa sécurité de fonctionnement et une longue durée de vie. Si une panne devant cependant se produit en cours de fonctionnement, veuillez vérifier si elle est due à une erreur de manipulation. Dans ce cas, les coûts en résultat vous seront facturés même pendant la période de garantie. Vous pouvez résoudre vous-même les pannes suivantes :

L'appareil ne fonctionne pas.

L'appareil n'est pas enclenché.
Enclencher l'appareil.
La fiche secteur n'est pas correctement enforcée dans la prise.
Contrôler la fiche secteur.
Le fusible de la prise n'est pas correct.
Vérifier le fusible.

Le compresseur fonctionne lentement.

Le compresseur tourne à vitesse réduite si l'on a besoin de moins de froid. Meme s'il fonctionne plus longtemps, il économique de l'énergie.
Ceci est normal pour les modeles avec economie d'énergie.
La fonction SuperCool est activée.
Pour refroidir rapidement les alimentes, le compresseur fonctionne plus longtemps. Ceci est normal.

Une LED clignote régulierement toutes les 15 secondes* en bas à l'arrête de l'appareil (vers le compresseur).

L'inverseur est équipé d'un diagnostic d'erreurs à LED.

Il est normal qu'il clignote.

Les bruits sont trop forts.

Les compresseurs à vitesse variable* peuvent occasionner des bruits de fonctionnement divers en raison des diffé-rents niveaux de vitesse.
Ce bruit est normal.

Un gargouillagement et un clapotis.

Ce bruit provient du fluide réfrigérant qui circule dans le circuit frigorifique.
Ce bruit est normal.

Un léger cliC.

Le bruit se produit toujours lorsque le groupe frigorifique (le moteur) se met en marche ou s'arrête automatiquement.
Ce bruit est normal.

Un bourdonnement. Le bruit est brièvement plus fort lorsque le groupe frigorifique (le moteur) se met en marche.

L'activation de la fonction SuperCool, l'introduction d'aliments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance frigorifique.
Ce bruit est normal.
La température ambiente est trop élevé.
Solution: (voir 1.2)

Un grondement sourd.

Le bruit est dû à la circulation de l'air du ventilateur.
Ce bruit est normal.

Bruits de vibrations.

L'appareil n'est pas fixe au sol. De ce fait, le fonctionnement du groupe frigorifique fait vigorer les meubles ou objets contigus.
Essayer de déplacer un peu l'appareil, leMETRE à niveau à l'aide des pieds régiables.
Espacer les bouteilles et les recipients.

Les parois extérieures de l'appareil sont chaudes.

La chaleur du circuit frigorifique est utilisé pour éviter la condensation d'eau.
Ceci est normal.

La température n'est pas assez froide.

La porte de l'appareil n'est pas fermée correctement.
Fermer la porte de l'appareil.
L'aération et la ventilation sont insuffisantes.
Dégager la grille d'aération.
La température ambiente est trop élevé.
Solution : (voir 1.2) .
l'appareil a eté ouvert trop pouvant ou trop longtemps.
Attendre que la température nécessaire se rétablies d'ellemme. Sinon, adressé-vous au S.A.V. (voir Entretien).
L'appareil est placé trop près d'une source de chaleur.
Solution: (voir Mise en service).

L'éclairage interieur ne fonctionne pas.

L'appareil n'est pas mis en marche.
Mettre l'appareil en marche.
La porte est restée ouverte plus de 15 min.
L'éclairage interieur s'eteint automatiquement après 15 min. lorsquela porté est ouverte.
Si l'éclairage interieur ne s'allume pas mais que l'affichage de température est actif, l'ampoule est défectuese.
Remplacer l'ampoule. (voir Entretien).
L'éclairage LED est défectueux ou le cache est endomagé.*

AVERTISSEMENT*

Risque de blessure d' à un chic électrique!

Des pieces sous tension se trouvent sous le cache.

Faire replacer ou réparer l'éclairage interieur LED uniquement par le S.A.V. ou par un technicien qualifié spécialement formé.

AVERTISSEMENT*

Risque de blessure du au faisceau laser de classe 1M.
Lorsque le cache est ouvert, ne pas regarder à l'intérieur.

8 Mise hors service

8.1 Couper l'appareil

Appuyer sur la touche On/Off Fig. 3 (1) pendant env. 2 s.
L'affichage de températe est foncé.

8.2 Mise hors service

Vider l'appareil.
Debrancher la prise.
Nettoyer l'appareil (voir 6.1).

Laisser la porte ouverte afin d'eviter toute formation de mauvaises odeurs.

9 Eliminer l'appareil

L'appareil contient encore des matériaux précieux et est à amener à un lieu de recyclage spécial. L'élimination d'anciens apparéils est à réaliser correctement en respectant les prescriptions et lois en vigueur.

Veiller à ne pas endommager le circuit frigorifique de l'appareil pour empêcher au réfrigérant y contenu (indications sur la plaque signalétique) et à l'huile de s'échapper accidentellement.

Rendre l'appareil inopérant.
Débrancher l'appareil.
Sectionner le cable de raccord.
