X1626H - Vidéoprojecteur ACER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur DLP
Technologie d'affichage	DLP
Résolution native	SVGA (800 x 600)
Luminosité	3000 ANSI lumens
Contraste	20000:1
Durée de vie de la lampe	Jusqu'à 5000 heures (mode normal), 10000 heures (mode économique)
Alimentation	100 - 240 V, 50/60 Hz, consommation 240 W
Poids	2,4 kg
Dimensions (L x P x H)	32,4 x 23,4 x 11,2 cm
Connectivité	1 entrée VGA, 1 entrée HDMI, 1 port USB, 1 sortie audio 3,5 mm, 1 entrée composite, 1 entrée S-Vidéo
Fonctions principales	Projection d'images et vidéos, correction trapézoïdale verticale, zoom manuel, modes d'image prédéfinis, haut-parleur intégré 2 W
Entretien et nettoyage	Nettoyer le filtre à air régulièrement ; utiliser un chiffon doux et sec pour l'objectif ; remplacer la lampe après 5000 heures
Sécurité	Verrou Kensington, mot de passe de sécurité, arrêt automatique après inactivité
Pièces détachées et réparabilité	Lampe de rechange disponible ; filtre à air ; pièces non réparables par l'utilisateur
Informations générales	Marque Acer, modèle X1626H, fabriqué en Chine, garantie constructeur 2 ans

FOIRE AUX QUESTIONS - X1626H ACER

Comment installer le projecteur Acer X1626H ?

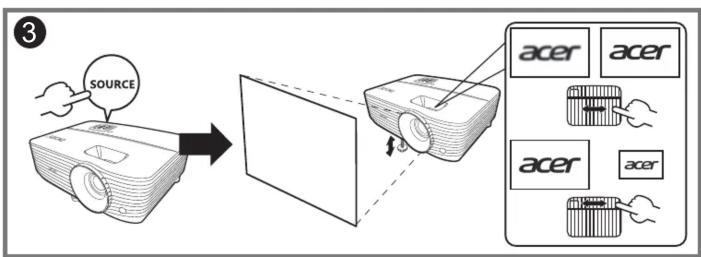

Placez le projecteur sur une surface stable, branchez le câble d'alimentation et allumez-le. Utilisez les molettes de mise au point et de zoom pour ajuster l'image. Connectez vos appareils via HDMI ou VGA.

Quelle est la résolution native du X1626H ?

La résolution native est SVGA (800 x 600). Il peut accepter des signaux jusqu'à 1080p via mise à l'échelle.

Comment nettoyer le filtre à air du projecteur ?

Éteignez le projecteur, débranchez-le, puis retirez le couvercle du filtre. Aspirez délicatement la poussière du filtre ou remplacez-le si nécessaire. Remettez le couvercle avant d'utiliser le projecteur.

Que faire si l'image est floue ?

Tournez la bague de mise au point située sur l'objectif jusqu'à obtenir une image nette. Vérifiez également la distance de projection : elle doit être comprise entre 1 et 10 mètres.

Comment remplacer la lampe du projecteur ?

Éteignez le projecteur, attendez qu'il refroidisse, débranchez-le. Ouvrez le compartiment de la lampe, dévissez l'ancienne lampe et insérez la nouvelle. Refermez le compartiment et réinitialisez le compteur de lampe dans le menu.

Puis-je utiliser le projecteur avec un ordinateur portable ?

Oui, connectez votre ordinateur portable via un câble HDMI ou VGA. Sélectionnez la source d'entrée appropriée dans le menu du projecteur.

Quelle est la durée de vie de la lampe ?

La lampe dure jusqu'à 5000 heures en mode normal et jusqu'à 10000 heures en mode économique. Pensez à la remplacer après cette durée.

Comment activer le mode économique pour économiser de l'énergie ?

Appuyez sur la touche 'ECO' de la télécommande ou allez dans le menu 'Réglages' > 'Lampe' > 'Mode économique' pour réduire la luminosité et prolonger la durée de vie de la lampe.

Que faire si le projecteur ne s'allume pas ?

Vérifiez que le câble d'alimentation est bien branché et que l'interrupteur est allumé. Assurez-vous que le voyant d'alimentation est vert. Si le voyant clignote en rouge, attendez que le projecteur refroidisse.

Comment utiliser la correction trapézoïdale ?

Appuyez sur la touche 'Keystone' de la télécommande ou du panneau de commande, puis utilisez les flèches haut/bas pour ajuster la distorsion verticale de l'image.

MODE D'EMPLOI X1626H ACER

P/N: 4J.3TU01.001

SPÉCIFICATIONS

Projection system	DLP TM
Resolution • H6530BD/E352D/HE-823J/GM522/VH-422:
	Native: 1080p (1920 x 1080)Maximum: WUXGA (1920 x 1200) (supports reduce blanking only)
	• P1650/M366/PE-WU46/PR620/MF-520/X1626H/D566D/EV-WU57H/P1625/M446/DX625/BS-525:
	Native: WUXGA (1920 x 1200)Maximum: WUXGA (1920 x 1200) (supports reduce blanking only)
Computer compatibility IBM PC and compatibles, Apple Macintosh, iMac and VESA standards: VGA, SVGA, XGA, SXGA, SXGA+, WXGA, WXGA+, WSXGA+, HD720, HD1080, WUXGA (VGA source)IBM PC and compatibles, Apple Macintosh, iMac and VESA standards: VGA, SVGA, XGA, SXGA, SXGA+, WXGA, WXGA+, HD720, HD1080, WUXGA (HDMI source)
Video compatibility NTSC (3.58/4.43), PAL (M/N), PAL 60, SECAM, HDTV (720p, 1080i, 1080p), EDTV (480p, 576p), SDTV (480i, 576i)
Aspect ratio Auto, 4:3, 16:9, Full, L.Box
Displayable colors 1.07 billion colors
Projection lens • H6530BD/E352D/HE-823J/GM522/VH-422:
	F = 2 - 2.05, f = 15.85 mm - 17.44 mm,1:1.1 Manual Zoom and Manual Focus
	• P1650/M366/PE-WU46/PR620/MF-520/X1626H/D566D/EV-WU57H/P1625/M446/DX625/BS-525:F = 1.94 - 2.06, f = 15.57 mm - 18.67 mm,1:1.2 Manual Zoom and Manual Focus
Projection screen size (diagonal)	• H6530BD/E352D/HE-823J/GM522/VH-422:27" - 301" (68.6 cm - 764.5 cm)
	• P1650/M366/PE-WU46/PR620/MF-520/X1626H/D566D/EV-WU57H/P1625/M446/DX625/BS-525:26" - 290" (66 cm - 736.6 cm)
Projection distance with clear focus	1 m - 11 m
Throw ratio • H6530BD/E352D/HE-823J/GM522/VH-422:
	1.50 - 1.65 (100" ± 3% @ 3.23 m)
	• P1650/M366/PE-WU46/PR620/MF-520/X1626H/D566D/EV-WU57H/P1625/M446/DX625/BS-525:1.47 - 1.76 (63" ± 3% @ 2 m)
Horizontal scan rate 31 - 135 KHz
Vertical refresh scan rate 48 - 120 Hz
Keystone correction +/-40 Degrees (Vertical), Manual & Auto
Digital zoom 0.8 - 2 X

Audio • X1626H/D566D/EV-WU57H/P1625/M446/DX625/BS-525/H6530BD/

E352D/HE-823J/GM522/VH-422 :

Haut-parleur 3 W x 1

• P1650/M366/PE-WU46/PR620/MF-520 :

Haut-parleur 10 W x 1

Weight	Approximate 3.5 kg (7.72 lbs.)
Dimensions(W x D x H)	343 x 258 x 112 mm (11.8" x 8.7"x 3.6")343 x 258 x 124.6 mm (11.8" x 8.7"x 4.1") (with tilt adjusting wheels)
Power supply	Universal AC input 100 - 240 V, input frequency 50/60 Hz

Consommation électrique • H6530BD/E352D/HE-823J/GM522/VH-422/P1650/M366/PE-WU46/

PR620/MF-520 :

Mode standard : 260 W @ 100 VAC

Mode ECO : 220 W @ 100 VAC

Mode veille : < 0,5 W

• X1626H/D566D/EV-WU57H/P1625/M446/DX625/BS-525 :

Mode standard : 310 W @ 100 VAC

Mode ECO : 240 W @ 100 VAC

Mode veille : < 0,5 W

Operating temperature	0°C to 40°C / 32°F to 104°F

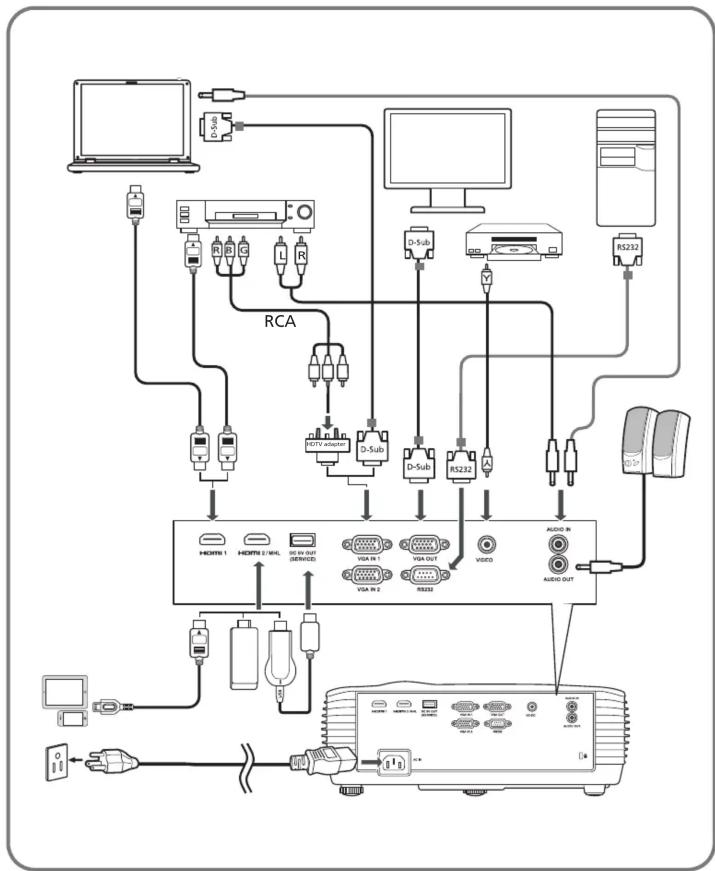

I/O connectors	H6530BD/E352D/HE-823J/GM522/VH-422:Power socket x 1USB Type A (DC 5V OUT) x 1VGA input x 1VGA output x 1RS232 x 13.5 mm audio jack input x 13.5 mm audio jack output x 1Composite video x 1HDMI x 1	P1650/M366/PE-WU46/PR620/MF-520/X1626H/D566D/EV-WU57H/P1625/M446/DX625/BS-525:Power socket x 1USB Type A (DC 5V OUT) x 1VGA input x 2VGA output x 1RS232 x 13.5 mm audio jack input x 13.5 mm audio jack output x 1Composite video x 1HDMI/MHL x 1HDMI x 1

Remarque : - Les spécifications ci-dessus sont sujettes à modification sans préavis. - Pour les spécifications finales, veuillez vous référer aux spécifications marketing publiées par Acer. - Retrouvez les manuels et autres documents pour votre produit Acer sur le site officiel d'assistance Acer.

Scannez pour obtenir le manuel de l'utilisateur.
