Type de produit	Support d'enceintes tripode
Marque	Ultimate
Modèle	TS-110B
Matériau	Acier robuste
Couleur	Noir
Hauteur réglable	Oui, de 1,2 m à 1,8 m
Diamètre du tube	35 mm
Capacité de charge maximale	50 kg
Poids du support	6 kg
Dimensions plié	110 cm (L) x 25 cm (l) x 15 cm (P)
Type de base	Tripode avec pieds rétractables
Réglage d'inclinaison	Oui, avec molette de blocage
Usage	Professionnel et domestique
Garantie	2 ans
Entretien	Nettoyer avec un chiffon sec et non abrasif
Consignes de sécurité	Vérifier la stabilité avant chaque utilisation ; ne pas dépasser la charge maximale
Pièces détachées disponibles	Embouts en caoutchouc, vis de réglage, colliers de serrage
Réparabilité	Pièces disponibles sur demande auprès du fabricant
Accessoires inclus	Notice d'utilisation, vis de montage
Origine	Conçu et distribué par Ultimate

FOIRE AUX QUESTIONS - TS -110B Ultimate

Comment assembler le support d'enceintes Ultimate TS-110B ?

Pour assembler le support, dépliez les trois pieds jusqu'à ce qu'ils s'enclenchent. Insérez le tube télescopique dans la base et serrez le collier de verrouillage. Placez l'enceinte sur la platine et fixez-la avec les vis fournies. Consultez la notice pour plus de détails.

Quelle est la hauteur maximale du support TS-110B ?

La hauteur maximale est de 1,8 mètre. Le support peut être réglé en continu de 1,2 m à 1,8 m grâce au tube télescopique.

Puis-je utiliser ce support avec des enceintes de 15 pouces ?

Oui, le support peut accueillir des enceintes jusqu'à 50 kg. La plupart des enceintes de 15 pouces pèsent moins de 50 kg, donc c'est compatible. Assurez-vous que le diamètre de l'embase de l'enceinte est adapté à la platine.

Comment régler l'inclinaison du support ?

L'inclinaison se règle en desserrant la molette de blocage sous la platine. Inclinez l'enceinte à l'angle souhaité puis resserrez la molette fermement.

Le support est-il stable sur des surfaces inégales ?

Les pieds du support sont équipés d'embouts antidérapants et peuvent être ajustés individuellement pour compenser les légères irrégularités du sol. Évitez toutefois les surfaces très inclinées.

Puis-je verrouiller la hauteur du support ?

Oui, la hauteur se verrouille à l'aide d'un collier de serrage à vis. Tournez la molette dans le sens horaire pour bloquer le tube télescopique en position.

Comment nettoyer le support TS-110B ?

Nettoyez le support avec un chiffon sec et non abrasif. En cas de saleté tenace, utilisez un chiffon légèrement humide, puis séchez immédiatement. N'utilisez pas de produits chimiques agressifs.

Que faire si une vis ou une pièce est perdue ?

Contactez le service client d'Ultimate ou consultez le site web pour commander des pièces détachées. Les pièces comme les embouts en caoutchouc et les vis de réglage sont disponibles séparément.

Le support est-il compatible avec toutes les enceintes ?

Le support convient à la plupart des enceintes de sonorisation professionnelles et domestiques. Vérifiez que l'enceinte dispose d'un embase de montage sur pied (tube femelle de 35 mm) et que son poids ne dépasse pas 50 kg.

Quelle est la charge maximale recommandée ?

La charge maximale est de 50 kg. Ne dépassez jamais cette limite pour éviter tout risque de basculement ou de casse du support.

MODE D'EMPLOI TS -110B Ultimate

SPECIAL INSTRUCTIONS

1. Occasionally clean the stand with a damp cloth or non-abrasive cleaner.
2. When loading the stand, ONLY add the speaker when the stand is in a fully upright position (all legs on the floor).
3. Do not drag the stand while it is loaded; this could break the fittings and result in damage to the stand which will not be covered under warranty.
4. Check that the leg collar is securely locked when supporting equipment.
5. Always release the collar with caution and stand clear of the load.
6. The stand is equipped with a tube lock which prevents accidentally pulling out the center tube.

PLEASE NOTE

Air-powered height adjustment mechanism under pressure. Do not disassemble or puncture assembly. Air shipping not recommended.

WARRANTY REGISTRATION

Visit www.ultimatesupport.com for a quick and convenient process for registering your new Ultimate Support product. Warranty Registration and Proof of Purchase are required for warranty fulfilment. Full Limited Lifetime Warranty and Ultimate Protection Plus Premium Service and Support Plan details are available online under Music Gear & Instrument Stands / Customer Support.

ULTIMATE SUPPORT™

LIMITED LIFETIME WARRANTY

Ultimate Support products are constructed of the finest materials and designed and tested to stand up to the demanding lifestyle of the touring musician, gigging DJ, and working sound engineer. In the unlikely event that a product should fail due to manufacturing defect, Ultimate Support is pleased to repair or replace that product.

Please see www.ultimatesupport.com for more information.

This warranty applies to the original purchaser only and does not include damage to the product resulting from normal wear and tear, accident, misuse, improper installation or operation, or unauthorized repair or alterations.

800.525.5628 . www.ultimatesupport.com . Copyright 2009, Ultimate Support Systems . All Rights Reserved

ULTIMATE SUPPORT™

THE STRENGTH OF INNOVATION

Product Manual for Ultimate Support

AIR - POWERED SPEAKER STANDS

TS-100B ITEM #16759

TS-110B ITEM #17356

TS-110BL ITEM #17357

ULTIMATE SUPPORT™

LIMITED LIFETIME WARRANTY

Revision 2, 03.21.09 . Product Manual Item #TS100-M

SET-UP

STEP 1
Loosen leg fitting hand knob.

STEP 2
Turn stand upside down and pivot legs so Ultimate Support label faces you.

STEP 3
Turn stand upright and slide leg fitting to adjust diameter of leg spread. Leg braces should be parallel to floor for maximum stability. Tighten hand knob.

STEP 4
The built-in adapter fits both 1-1/2" or 1-3/8" internal diameter speaker sockets. Use the lower position for 1-1/2". For 1-3/8" sockets, depress push buttons and raise adapter until it locks in raised position.

Simple line drawing of a mechanical device with a lever and handle (no text or symbols)

STEP 5

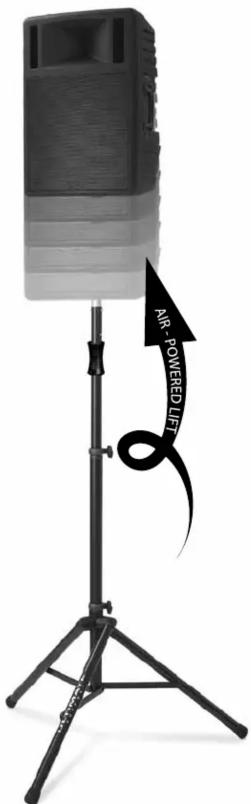

Put speaker on stand. Firmly grip large ergonomic handle, loosen hand knob and guide telescoping tube to desired height. The gas shock is under a 50 lb. preload allowing you to raise speakers weighing less than 50 lbs. with zero effort; for speakers over 50 lbs., exert very little effort to raise the speaker. Tighten hand knob. CAUTION: For light speakers, keep a tight hold on grip while loosening hand knob.
To lower speaker, firmly grip large ergonomic handle, loosen hand knob and guide telescoping tube down. Lighter speakers will take more effort to lower. Tighten hand knob.

Three identical stand-mounted devices with curved arrows indicating air power release (no text or symbols on devices)

TS-100B

• Item #16759—black
• Height 3'8" - 6'7"

(1118 mm - 2007 mm)

• Weight 12.1 lbs. (5.5 kg)
- Base diameter 47" (1194 mm)
- Telescoping tube diameter 1.5 (38 mm)
- Adapter diameter
1.375 (35 mm)
- Load capacity of 150 lbs. (68.2 kg)
- Folded 43.5" x 5.5"

(1105 mm x 140 mm)

TS-110B

• Item #17356—black
  • Height 5.2" - 9.2" (1575 mm - 2794 mm)
  • Weight 17.2 lbs. (7.8 kg)
• Base diameter 62" (1575 mm)
• Telescoping tube diameter 1.5 (38 mm)
• Adapter diameter 1.375 (35 mm)
• Load capacity of 150 lbs. (68.2 kg)
• Folded 57.5" x 5.5" (1463 mm x 140 mm)

TS-100BL

• Item #17357—black
  • Height 5.2" - 9.2" (1575 mm - 2794 mm)
  • Weight 17.6 lbs. (8 kg)
• Base diameter 62" (1575 mm)
• Telescoping tube diameter 1.5 (38 mm)
• Adapter diameter 1.375 (35 mm)
• Load capacity of 150 lbs. (68.2 kg)
• Folded 57.5" x 5.5" (1463 mm x 140 mm)
