ELVS 472IS - Lave-vaisselle ESSENTIELB - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle posable
Marque	ESSENTIELB
Modèle	ELVS 472IS
Capacité nominale	14 couverts
Nombre de programmes	7 (dont Eco, Intensif, Normal, Court, Fragile, Express, 3 en 1)
Classe d'efficacité énergétique	A+
Consommation d'énergie annuelle	309 kWh/an (sur 280 cycles standard)
Consommation d'eau annuelle	3528 L/an
Durée du programme standard (Eco)	170 minutes
Niveau sonore	45 dB(A)
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids	52,5 kg
Tension / Fréquence	220-240 V ~ 50 Hz
Puissance	1760-2100 W
Pression d'eau	0,4 à 10 bars
Option départ différé	Oui, jusqu'à 24 heures
Option 1/2 charge	Oui
Adoucisseur d'eau réglable	Oui (selon dureté de l'eau)
Type de chargement	Panier supérieur réglable en hauteur, panier inférieur avec supports repliables, panier à couverts
Matières compatibles	Vaisselle résistante à la chaleur (pas de bois, cuivre, étain, etc.)
Sécurité enfants	Prévention : consignes de sécurité, pas de verrouillage spécifique mentionné
Entretien des filtres	Filtre principal, filtre à déchets, micro-filtre (nettoyables après chaque utilisation)
Bras d'aspersion	Amovibles pour nettoyage
Raccordement arrivée d'eau	Eau froide uniquement, tuyau neuf recommandé
Raccordement évacuation	Tuyau de vidange, hauteur 400-1000 mm
Garantie	Valable à partir de la date d'achat, ne couvre pas les défauts d'installation ou d'utilisation

FOIRE AUX QUESTIONS - ELVS 472IS ESSENTIELB

Quelle est la première chose à faire avant d'utiliser le lave-vaisselle ?

Avant la première utilisation, vous devez régler l'adoucisseur d'eau en fonction de la dureté de votre eau, remplir le réservoir de sel régénérant, régler et remplir le distributeur de liquide de rinçage, puis charger le produit de lavage et la vaisselle.

Comment régler l'adoucisseur d'eau ?

Dévissez le bouchon du réservoir de sel et tournez la languette sur la position correspondant à la dureté de votre eau (repérée en °fH ou mmol/l). Consultez le tableau dans la notice pour choisir la position « - », médiane ou « + ».

Pourquoi mon lave-vaisselle ne démarre-t-il pas ?

Vérifiez que l'appareil est branché, qu'il n'y a pas de coupure de courant, que le robinet d'arrivée d'eau est ouvert, que la porte est bien fermée et que vous avez appuyé sur la touche Marche/Arrêt. Assurez-vous également qu'aucun départ différé n'est programmé.

Comment charger correctement la vaisselle ?

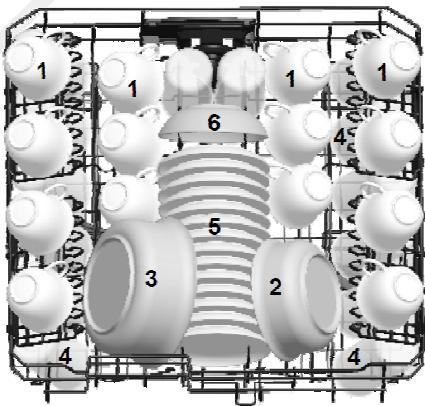

Placez les verres, tasses et petits bols dans le panier supérieur, les assiettes, casseroles et plats dans le panier inférieur. Les couteaux pointus doivent être positionnés horizontalement dans le panier supérieur ou pointe vers le bas. Ne surchargez pas les paniers et évitez que les ustensiles ne gênent la rotation des bras d'aspersion.

Que signifie le code erreur E1 ?

Le code E1 indique un problème de prise en eau. Vérifiez que le robinet d'arrivée d'eau est ouvert, que le tuyau n'est pas plié ou obstrué, et que la pression d'eau est suffisante (au moins 0,4 bar).

Comment entretenir les filtres ?

Les filtres (principal, à déchets et micro-filtre) doivent être nettoyés après chaque utilisation. Dévissez le filtre à déchets, retirez le filtre principal et le micro-filtre, nettoyez-les sous l'eau avec une brosse souple, puis remontez le tout correctement.

Puis-je utiliser des tablettes 3 en 1 ?

Oui, le programme « 3 en 1 » est spécialement adapté. Si vous utilisez ces tablettes, il n'est pas nécessaire d'ajouter du sel ou du liquide de rinçage, mais veillez à respecter les indications du fabricant de la tablette.

Comment réduire la consommation d'énergie du lave-vaisselle ?

Utilisez de préférence le programme Eco (cycle standard) qui est le plus efficace en énergie. Ne faites fonctionner l'appareil qu'à pleine charge, et utilisez l'option 1/2 charge si nécessaire. N'ouvrez pas la porte en cours de cycle pour éviter les pertes de chaleur.

Pourquoi la vaisselle n'est-elle pas sèche en fin de cycle ?

Vérifiez le niveau de liquide de rinçage dans le distributeur et que le dosage est correct (position 2 par défaut). Utilisez un produit de rinçage de bonne qualité. Le séchage peut être amélioré en ouvrant la porte en fin de cycle pour laisser la vapeur s'échapper.

Que faire en cas de débordement (code E4) ?

Coupez immédiatement l'arrivée d'eau et débranchez l'appareil. Retirez l'eau présente dans le fond de la cuve avant de redémarrer. Le code E4 indique une fuite ; contactez le service après-vente.

MODE D'EMPLOI ELVS 472IS ESSENTIELB

Notice d'utilisation

Pour vous aider à bien vivre votre achat

CONSIGNES DE SÉCURITÉ 2

DESCRIPTION DE L'APPAREL 4

FICHE PRODUIT 5

RACCORDEMENTS 7

1) RACCORDEMENT ELECTRIQUE 7 2) RACCORDEMENT A L'ARRIVEE D'EAU 7 3) RACCORDEMENT A L'EVACUATION D'EAU (VIDANGE) 7

AVANT LA PREMIÈRE UTILISATION 9

A. Réglement de l'adoucisseur d'eau 9 B. Remplissage du réservoir de sel régénérant 10 C. Régler le dosage du liquide de rinceage 11 D. Remplissage du distributeur de liquide de rincage 12 D. Remplissage du distributeur de produit de lavage 13 F. Chargement du lave-vaisselle 14

UTILISATION 18

• Préparation 18
• Départ du programme 18
• Modifier un programme en cours de lavage 18 Fonction Pause 19 La touche 1 / 2 charge 19 Comment programmer un départ différé 19
• Fin du programme / déshabillage 20 Tableau des programmes de lavage 21

NETTOYAGE ET ENTRETIEN 22

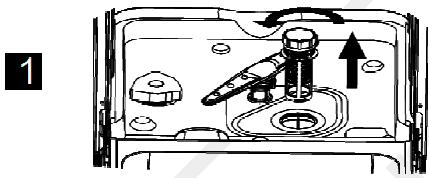

-Nettoyage et entretien des filtres 22 -Nettoyage des bras d'aspersion 23 -Nettoyage du lave-vaiselle 23

GUIDE DE DEPANNAGE 24 - Codes erreur 25

Vous venez d'acquérir un produit de la marque Essentiel b et nous vous en remercions. Nous apportons un soin particulier au design, à l'ergonomie et à la simplicité d'utilisation de nos produits. Nous espérons que ce lave-vaisselle vous donnera entière satisfaction.

Consignes de sécurité

LISEZ ATTENTIVEMENT CES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL ET CONSERVEZ-LES POUR POUVOIR LES CONSULTER LORSQUE VOUS EN AUREZ BESOIN.

Installation et réparation

L'INSTALLATION DU LAVE-VAISSELLE (branchement électric et raccordement à l'arrivée d'eau) DOIT ETRE EFFECTUEE PAR UN PERSONNEL QUALIFIE CONFORMEMENT AUX NORMES EN VIGUEUR.

EN CAS DE PANNE, N'ESSAYEZ PAS DE REPARER L'APPAREIL VOUS-MEME. CONFIEZ LES REPARATIONS EXCLUSIVEMENT A UN PERSONNEL QUALIFIE.

Les réparations effectuées par une personne non qualifiée peuvent constituer un danger pour l'utilisateur et entraînent l'annulation de la garantie.

Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil.

Consignes générales

• Cet appareil est destiné à un usage domestique uniquement. Il n'est pas destiné à être utilisé dans des environnements professionnels, dans des environnements à caractère résidentiel et environnements de type, chambre d'hôte, restauration et autres applications similaires.
• Contrôlez que le lave-vaisselle n'a subi un choc durant le transport. N'utilisez pas l'appareil :
• s'il a été endommagé de quelque façon que ce soit,
• si la prise ou le câble d'alimentation est endommagé(e),
• en cas de mauvais fonctionnement.

Présentez-le à un centre de service après-vente où il sera inspecté et réparé. Aucune réparation ne peut être effectuée par l'utilisateur.

• Si le câble d'alimentation est endommagé, il doit être remplacé par votre revendeur, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.

Utilisation du lave-vaiselle

• Après le chargement ou le déchargement de la vaisselle, ne pas laisser la porte du lave-vaiselle ouverte car quelqu'un pourrait la heurter et trébucher. Ne pas s'appuyer et ne pas s'asseoir sur la porte ouverte du lave-vaiselle.
• Ne buvez pas l'eau résiduelle éventuellement présente dans la vaselle ou dans le lave-vaisselle en fin de cycle : des résidus de produits de lavage peuvent subsister.
• N'utilisez que des produits (produit de lavage, liquide de rincage et Sel régissant) spécifiques pour lave-vaisse.
• ATTENTION! Les couteaux et autres ustensiles de cuisine ayant des pointes tranchantes doivent être placés dans le panier avec les pointes tournées vers le bas ou en position horizontale dans le panier supérieur.
• Faites attention de ne pas vous blesser avec les pointes des couteaux et veillez à ce qu'elles ne dépassent pas du panier.
• Ne pas introduire de solvants comme l'alcool ou la térébenthine car ils pourraient provoquer une explosion.
• Ne pas introduire de vaisselle tachée de cendres, de cire, de peinture ou de vernis.
• Évitez d'ouvrir la porte du lave-vaisselle lors de son fonctionnement car des vapeurs brûlantes peuvent s'en échapper ou de l'eau chaude pourrait vous éclabousser.
• Veillez à ce que la porte du lave-vaisselle soit toujours fermée. Vous évitez ainsi que quelqu'un ne trébuche sur la porte ouverte et ne se blesse. Une porte ouverte représente toujours un danger (risque de basculement).

Branchement électrique

• Avant de brancher votre appareil, assurez-vous que la tension électrique de votre domicile corresponde à celle indiquée sur la plaque signalétique de l'appareil.
• Cet appareil est muni d'une prise de terre. Il doit être branché sur une prise murale équipée d'une prise de terre, correctement installée et reliée au réseau électrique conformément aux normes en vigueur.
• En cas d'anomalie de fonctionnement, débranchez le lave-vaisselle de la prise de courant et fermez le robinet d'arrivée d'eau.

Sécurité des enfants

• Tenez les matériaux d'emballage hors de portée des enfants (risques d'asphyxie).
• Cet appareil n'est pas destiné à être utilisé par des personnes (notamment des enfants) dont les capacités physiques, sensorielles ou intellectuelles sont réduites, ou par des personnes manquant d'expérience ou de connaissances, à moins que celles-ci ne soient sous surveillance ou qu'elles aient reçu des instructions quant à l'utilisation de l'appareil par une personne responsable de leur sécurité.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Ne pas laisser les produits de lavage à la portée des enfants. Ils peuvent occasionner des brûlures chimiques graves au niveau des yeux, de la bouche et de la gorge. Respectez strictement les instructions des fabricants de ces produits.

Mise au rebut

• Mettez hors d'usage les appareils inutilisables en les débranchant de la prise de courant et en sectionnant le cordon d'alimentation.
• Condamnez les parties pouvant être dangereuses pour les enfants (portes, serrure, etc.).

Description de l'appareil

Vue avant

Vue arrière

1. Panier supérieur
2. Bras d'aspersion
3. Panier inférieur
4. Remplissage de sel adoucisseur
5. Filtre principal

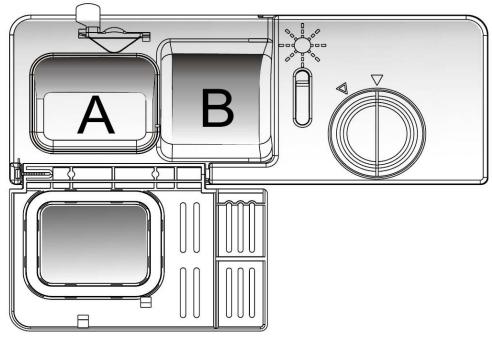

6. Distributeur de produit de lavage
7. Panier à verres
8. Panier à couverts
9. Filtre à déchets
10. Distributeur de produit de rincage
11. Raccord du tuyau d'évacuation
12. Raccord du tuyau d'arrivée d'eau

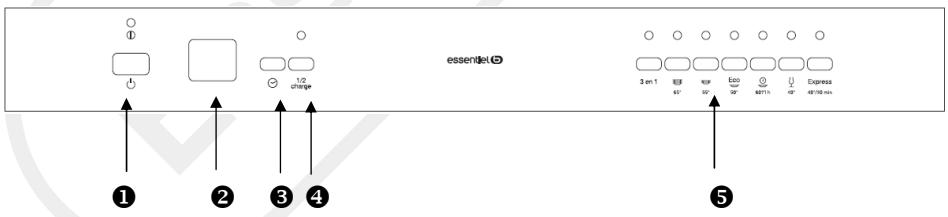

Description du panneau de commandes

1. Touche marche/arrêt (avec témoin lumineux au-dessus)
2. Ecran d'affichage
3. Touche départ différé
4. Touche 1/2 charge (avec témoin lumineux au-dessus)
5. Touches des programmes avec témoins lumineux correspondants

Désignation	Valeur	Unité
Marque	ESSENTIEL B
Référence du modele	ELVP 455b ou ELVP 455is
Capacité nominale	14	Couverts
Nombre de programmes de lavage	7
Départ différé	Oui
Durée maximum du départ différé	24	h
Dimensions (L x P x H)	60 x 60 x 85	cm
Poids	52,5	kg
Classe d'efficacité énergétique	A+
Consommation d'énergie de 309 kWh par an, sur la base de 280 cycles de lavage standard avec alimentation en eau froide et de la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.
Consommation d'énergie du cycle de lavage standard	1,084	kWh
Tension et fréquence	220 - 240 V~ 50 Hz
Puisance	1760 - 2100	W
Consommation d'électricité en mode arrêt	0	W
Consommation d'électricité en mode « laissé sur marche »	1,26	W
Pression d'eau maximum	10 bars / 1 MPa
Pression d'eau minimum	0,4 bar / 0,04 MPa
Consommation d'eau de 3528 litres par an, sur la base de 280 cycles de lavage standard. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil.
Classe d'efficacité de séchage A sur une échelle allant de G (appareils les moins efficaces) à A (appareils les plus efficaces).
Le « programme standard » est le cycle de lavage standard auquel se rapportent les informations qui figurent sur l'étiquette énergétique et sur la fiche produit. Ce programme convient au lavage d'une vaisse normalement sale et constitue le programme le plus efficace en termes de consommation combinée d'énergie et d'eau.
Durée du programme standard	170	minutes
Durée du mode « laissé sur marche »		minutes
Emissions acoustiques dans l'air	45	dB
Option « 1/2 charge »	Oui
Integrable	Non

[Dimensions en mm]

Mise à niveau

Une bonne mise à niveau est indispensable pour une parfaite fermeture et étanchéité de la porte. Pour cela, réglez les pieds en les vissant ou les dévissant. Contrôlez la bonne mise à niveau de l'appareil à l'aide d'un niveau à bulle.

Les pieds ne doivent jamais être retirés. Veillez à ne pas limiter la circulation de l'air au sol par des tapis.

1) Raccordement electrique

Votre appareil ne peut être branché que sur une prise murale alimentée en 220-240 V~ monophasé.

Avant de brancher votre lave-vaisselle, assurez-vous que la tension électrique de votre domicile corresponde à celle indiquée sur la plaque signalétique de l'appareil et que la fiche du câble est adaptée à la prise de courant.

Mise à la terre

• Cet appareil est équipé d'une prise électrique de terre.
• Il doit être branché sur une prise murale correctement installée selon les normes en vigueur et équipée d'une prise de terre.
• Cette prise doit impérativement rester accessible après l'installation.
• ATTENTION : Une mauvaise utilisation de la prise de terre peut entraîner le risque de choc électrique.

En cas de court-circuit, la mise à la terre réduit le risque de choc électrique en permettant au courant d'être évacué par le fil de terre.

En cas de questions concernant la prise de terre ou le branchement électrique, veuillez consulter un personnel qualifié.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

• Si le câble d'alimentation est endommagé, il doit être remplacé par votre revendeur, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
• N'utilisez pas de rallonge ou de multiprise pour raccorder l'appareil.

2] Raccordement a l'arrivee d'eau

Ce lave-vaisselle est prévu pour être alimenté en eau froide.

Pour le raccordement du lave-vaisselle à l'arrivée d'eau, utilisez exclusivement des tuyaux neufs; des tuyaux usés ne doivent pas être réutilisés.

La pression d'eau doit être comprise entre 0,04 MPa (0,4 bar) et 1,0 MPa (10 bars).

Si la pression est plus basse que le minimum, demandez conseil à un technicien qualifié. Si la pression est trop élevée, veuillez installer un réducteur de pression.

Raccordez le tuyau d'alimentation d'eau froide sur un raccord filet et vérifiez qu'il est correctement serré.

Si l'appareil est branché à des conduites neuves ou n'a pas été utilisées depuis un certain temps, laissez couler l'eau pendant quelques minutes avant de brancher le tuyau d'arrivée d'eau.

Vous éviterez ainsi que des dépôts de sable ou de rouille puissent obstruer le filtre placé à l'entrée du tuyau d'arrivée d'eau.

3) Raccordement a l'evacuation d'eau (vidange)

Insérez le tuyau de vidange dans un tube de vidange d'un diamètre minimum de 40 mm (C) ou laissez que couler l'eau dans l'évier (B), en vous assurant que le tuyau ne soit pas piqué ou coincé. Utilisez le coude pour le tuyau de vidange fourni avec l'appareil. L'extrémité libre du tuyau doit être placée à une hauteur comprise entre 400 et 1000 mm et ne doit pas être immergée dans l'eau.

Fixez le tuyau de vidange au point A, B ou C :

ATTENTION! Le coude du tuyau de vidange doit être attaché correctement pour éviter toute inondation.

Note: Assurez-vous que les tuyaux d'arrivée d'eau et de vidange ne soient pas écrasés ou pliés.

Avant d'utiliser votre lave-vaisselle pour la première fois :

A. Réglez l'adoucisseur d'eau. B. Remplissez le réservoir de sel regénérant. C. Réglez le dosage de liquide de rincage. D. Remplissez le distributeur de liquide de rincage. E. Remplissez le distributeur de produit de lavage. F. Chargement du lave-vaisselle.

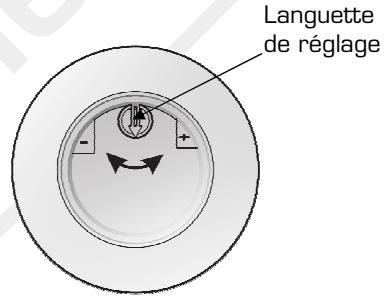

A. Réglage de l'adoucisseur d'eau

Afin d'éviter les dépôts de calcaire sur la vaisselle et dans le lave-vaisselle, la vaisselle doit être lavée avec une eau adoucie, dépourvue de calcaire.

L'eau de distribution dont la dureté dépasse 14 °fH doit être adoucie pour pouvoir convenir au lavage en lave-vaisse grâce à un sel spécial régénérant.

Pour connaître la dureté de l'eau de votre ville, renseignez-vous auprès de votre compagnie locale des eaux ou déterminez-la à l'aide d'une bande test de mesure de la dureté de l'eau.

1. Dévissez le bouchon du réservoir de sel.
2. Réglez l'adoucisseur suivant le tableau ci-dessous en fonction de la dureté de l'eau de votre région. Tournez la languette vers le signe « - » ou vers le signe « + »

DURETE DE L'EAU		Position de la languette	Consummation de sel (gramme/cycle)	Autonomie (cycles/1 kg)
°fH	mmol/l
0 - 14	0 - 1.4	/	0	/
14 - 39	1.4 - 3.9	-	20	50
39 - 90	3.9 - 8	Médiane	40	25
> 80	> 8	+	60	16

°dH : degré français

mmol/l : millimol par litre, unité internationale pour la mesure de la dureté de l'eau.

B. Remplissage du réservoir de sel régénérant

Le réservoir de sel régénérant se trouve sous le panier inférieur.

Attention! Utilisez exclusivement du sel spécial régénérant conçu pour lave-vaisse. Tout autre type de sel non spécifiquement conçu pour une utilisation en lave-vaisse, comme le sel de table, endommagera l'adoucisseur. L'utilisation d'un sel non ajusté annule la garantie.

Vous devez réimplir le réservoir de sel lorsque le symbole « manque de sel » s'affiche à l'écran.

1. Retirez le panier inférieur, puis dévissez le bouchon du réservoir de sel (figure 1).
2. Si vous remplissez le réservoir pour la première fois, remplitz 2/3 du volume avec de l'eau.
3. Placez l'extrémité de l'entonnoir (fourni) dans le trou et versez environ 1,5 kg de sel (figure 2). Il est normal qu'un peu d'eau déborde du réservoir de sel.
4. Revissez soigneusement le bouchon.

Note : Il se peut que le symbole « manque de sel » reste allumé quelques jours après que le réservoir ait été rempli. Ceci est normal.

Versez uniquement le sel avant de démarrer un programme complet de lavage. Cela évitera que des grains de sel ou de l'eau salée ne restent dans le fond de l'appareil durant une longue période, ce qui pourrait causer de la corrosion.

Note: Si vous renversez du sel dans le fond du lave-vaisselle, effectuez un programme rapide pour rincer la cuve et éviter que de la corrosion ne se forme.

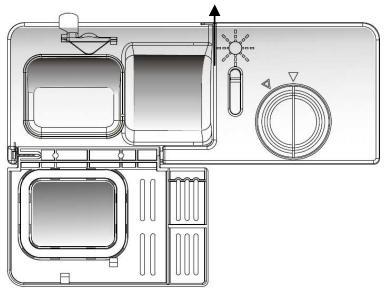

C. régler le dosage du liquide de rincage

Le distributeur de liquide de rincage se trouve sur la face intérieure de la porte, à côté du distributeur de produit de lavage.

Le liquide de rincage évite que l'eau ne reste sur la vaisselle sous forme de gouttelettes faisant des taches blanches après séchage.

Le liquide de rincage est ajouté automatiquement au moment du dernier rinçage.

Attention! Utilisez exclusivement du liquide de rincage spécifique pour lave-vaiselle. Ne remplissez jamais le distributeur de liquide de rincage avec un autre produit (comme un agent nettoyant ou du détergent liquide) car cela pourrait endommager l'appareil.

Le distributeur de produit de rinçage dispose de 6 niveaux de réglage. (Position 1 = dose minimum, position 6 = dose maximum).

Ajustez la quantité de liquide de rincage en fonction de la dureté de l'eau. Effectuez un premier cycle de lavage avec le distributeur en position 2. Vous adaptez ensuite le dosage correct pour votre habitation.

• Augmentez graduellement la dose de liquide de rincage s'il y a des gouttes d'eau ou des traces de calcaire sur la vaisselle après le lavage.
• Réduisez la quantité s'il y a des trainées blanchâtres et collantes sur la vaisselle ou sur les verres ou les lames de couteaux.

NOTE : Si votre eau est douce, vous n'aurez peut-être pas besoin de produit de rincege car il pourrait former un voile blanc sur votre vaisselle.

REMARQUE: Si vous utilisez des détergents/tablettes "2 en 1" ou "3 en 1", vous n'avez pas besoin d'un produit de rincege supplémentaire. Reportez-vous aux indications spécifiées sur l'emballage du produit lessiviel.

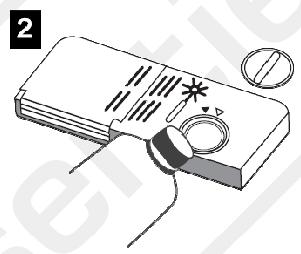

• Quand remplir le distributeur de liquide de rincage

Si le voyant manque de liquide de rincage n'est pas allumé, vous pouvez évaluer la quantité de produit de rincage selon les indications suivantes:

Indicateur de liquide de rincage.

• Réservoir plein 3/4 plein ½ plein 1/4 plein (remplissage nécessaire pour éviter les taches) Réservoir vide

Le point noir sur le distributeur de produit de rinceage indique la quantité de produit de rinceage disponible dans le distributeur. Plus la quantité de produit de rinceage diminue, plus la taille du point noir se réduit. Le niveau de liquide de rinceage ne doit jamais se situer au-dessous de 1/4.

D. Remplissage du distributeur de liquide de rincage

• Pour ouvrir le distributeur, tournez le bouchon vers la gauche dans le sens indiqué par la flèche et soulevez-le (figure 1).
• Versez le produit de rincage dans le distributeur (figure 2) jusqu'à ce que l'indicateur de niveau noircisse complètement. Attention de ne pas trop remplir le distributeur pour ne pas causer un surplus de mousse. Essuyez tout débordement avec un chiffon humide. Le distributeur peut contenir environ 100 ml de liquide de rincage.
• Remplacez le bouchon et tournez-le vers la droite dans le sens indiqué par la flèche (figure 3).

E. Remplissage du distributeur de produit de lavage

Le distributeur de produit de lavage se trouve sur la face intérieure de la porte, à côté du distributeur de liquide de rincage.

Attention! Utilisez exclusivement du produit de lavage spécifique pour lave-vaisselle.

Le distributeur de produit de lavage doit être rempli avant chaque programme de lavage.

Le produit de lavage est libéré automatiquement au cours du programme de lavage.

NOTE : Ajoutez toujours le produit de lavage juste avant de démarrer le lave-vaisselle.

1. Appuyez sur le bouton de déverrouillage pour ouvrir le compartiment du produit de lavage.
2. Insérez le produit de lavage.

• Insérez du produit de lavage en poudre ou liquide dans le compartment A (voir figure ci-contre). Le repère « MIN » correspond à environ 20 g de produit de lavage.

• Insérez une tablette de lavage ou une dose supplémentaire de produit de lavage qui servira au prélavage si la vaisselle est très sale.

[Capacité de ce compartiment : environ 5 g].

Veuillez respecter les recommandations de dosage conseillées par le fabricant et conservez les recommandations mentionnées sur les emballages des produits de lavage.

1. Refermez le couvercle du compartiment du produit de lavage.

Remarque :

Les doses seront différentes selon le niveau de saleté de la vaisselle et le degré de dureté de l'eau utilisée.

Mise en GARDE!

Les produits de lavage pour lave-vaisselle sont corrosifs! Veillez à les conserver hors de portée des enfants.

F. chargement du lave-vaiselle

Pour obtenir les meilleures performances de votre lave-vaisselle, veuillez suivre les indications de chargement indiquées ci-après.

- Recommandations importantes

Concernant la disposition des éléments dans les paniers :

Veillez toujours à ce que les couverts ou d'autres objets ne passent pas au travers du panier à couverts et ne gênent pas la rotation des bras d'aspersion.

Attention! Les longs couteaux de cuisine placés verticalement ne peuvent être dangereux! Les longs éléments tranchants comme les couteaux à viande doivent être positionnés horizontalement dans le panier supérieur.

• Ne surchargez pas votre lave-vaisselle.
• Ne placez pas de plats dont la taille ne convient pas au lave-vaisseau.
• Les petits éléments ne doivent pas être lavés dans le lave-vaisselle car ils pourraient facilement tomber des paniers.
• Chargez les éléments creux comme les tasses, les verres, les casseroles etc. avec l'ouverture vers le bas afin que l'eau puisse s'écouler dans le lave-vaisselle lors du séchage.
• Évitez le contact entre les pièces de vaisselle, pour obtenir de bons résultats de lavage. Ceci est particulièrement important concernant le panier à couverts : les cuillères empilées les unes dans les autres, etc. ne peuvent tout simplement pas être lavées correctement. L'eau doit pouvoir atteindre toutes les surfaces sales.
• Pour la vaisselle fragile, utilisez un programme spécial adapté (température de lavage plus BASSE) ainsi qu'un détergent doux adapté.

Assurez-vous toujours que la vaisselle que vous insérez dans l'appareil est appropriée à un lavage au lave-vaisse.

Certains matériaux ne sont pas compatibles avec le lave-vaisse. Dans ce cas, lavez les ustensiles à la main avec un détergent doux.

Matériaux non compatibles au lave-vaisselle	Éléments partiellement adaptés
Les ustensiles en bois, La porcelaine, Le cristal, Le plastique non résistant à la chaleur, Le cuivre, L'étain, Les objetsartisanaux, Les ancients couverts dont la lame et le manche sont assemblés par collage, Les articles composés de fibres synthétiques.	Certains types de verres peuvent ternir après plusieurs lavages. Les parties en argent et en aluminium ont tendance à se décolorer lors du lavage. Les articles émailées peuvent se ternir s'ils sont lavés fréquement au lave-vaisselle.

• Les couverts en argent ont tendance à noircir s'ils sont mélangés à des couverts en inox. Disposez-les dans le panier à couverts, séparés des autres.
• Les substances fortement colorées comme le ketchup, par exemple, peuvent laisser temporairement des traces au fond de la cuve. Celles-ci disparaisent au lavage suivant.

Chargement du panier supérieur

Le panier supérieur est destiné à recevoir la vaisselle plus délicate et plus légère telle que les verres, les tasses, les sous-tasses, les assiettes à dessert et les plats de service s'ils ne sont pas trop sales.

1. Tasses
2. Petit bol
3. Saladier
4. Verres
5. Sous-tasses
6. Assiettes creuses

Vers l'intérieur

Ajuster le panier supérieur

Le panier supérieur dispose de deux positions de réglage en hauteur (une position haute et une position basse). Vous pouvez ainsi créer plus d'espace dans le panier supérieur ou inférieur pour les ustensiles plus larges.

Appuyez sur les poignées situées de part et d'autre du panier pour le placer en position basse. Relevez le panier en veillant à ce qu'il soit bien enclenché dans les encoches pour le placer en position haute.

Les étagères à tasses peuvent être pliées ou retirées si nécessaire. Les encoches situées à l'extrémité des étagères à tasses permettent de maintenir le pied des verres (voir figure ci-contre).

Chargement du panier inférieur

Le panier inférieur est destiné à recevoir la vaisselle la plus difficile à nettoyer telle que les poèles, les couvercles, les plats de service, les assiettes, les casseroles, etc. ainsi que le panier à couverts, comme illustré ci-dessous.

Il est préférible de placer les plats de service et les couvercles sur les côtés du panier pour éviter de bloquer la rotation des bras d'aspersion supérieur.

1. Assiettes à dessert
2. Plat ovale
3. Assiettes creuses
4. Grandes assiettes
5. Panier à couverts

Vers l'intérieur

Replier les supports d'assiettes

Pour les plats de service et les cassetoles, les supports d'assiettes peuvent être repliés.

Panier à couverts

Les couverts doivent être placés dans le panier à couverts en bas. Les ustensiles longs doivent être placés en position horizontale à l'avant du panier supérieur.

1. Fourchettes
2. Cuillères à soupe
3. Cuillères à dessert
4. Cuillères à café
5. Couteau
6. Cuillère de service
7. Louche
8. Fourchette de service

Vers l'intérieur

Attention! Ne laissez pas les couverts dépasser par le dessous, ceci afin de ne pas gérer la rotation du bras d'aspersion inférieur.

Préparation

• Frottez les résidus alimentaires solides éventuels restés dans les plats.
• Chargez le lave-vaiselle.
• Ajoutez le produit de lavage dans le distributeur de produit de lavage, puis fermez le couvercle. Fermez la porte.

Départ du programme

• Pour permettre le démarrage de l'appareil, appuyez sur la touche marche/arrêt. Un signal sonore retentit et le témoin lumineux de fonctionnement correspondant s'allume.
• Appuyez sur la touche du programme souhaité (voir tableau des programmes). Le programme de lavage démarre après quelques secondes.

Affichage à l'écran

L'écran affiche les informations suivantes (à différents moments) :

• le temps du programme sélectionné,
• le temps restant du programme en cours,
• le départ différé programme, les codes erreur,
• le voyant manque de sel
• Le voyant manque de liquide de rinçage

Si l'écran affiche « - : - - », cela signifie que l'appareil est en attente; Si l'écran affiche « H : MM » en fixe : l'appareil est en pause; Si l'écran affiche « H : MM » clignotant : l'appareil est en fonctionnement.

Si un code erreur s'affiche à l'écran (voir en dernière page de la notice), cela signifie que l'appareil présente un dysfonctionnement. Eteignez-le et contactez le service après-vente de votre magasin revendeur.

Modifier un programme en cours de lavage

Vous ne pouvez modifier un programme en cours que si le programme vient à peine de démarrer. Si le produit de lavage a déjà été inséré et que le lave-vaisselle a déjà vidangé l'eau de lavage, vous devrez replir à nouveau le distributeur de produit de lavage (reportez-vous au paragraphe « Remplissage du distributeur de produit de lavage »).

Pour sélectionner un autre programme :

• Appuyez sur la touche du nouveau programme souhaité pendant plus de 3 secondes jusqu'à ce que le témoin lumineux de ce programme s'allume.
• Le lave-vaisselle se remet en route après 10 secondes.
• Fonction Pause (pour ajouter de la vaisselle en cours de lavage par ex.)

Si vous ouvrez la porte du lave-vaisselle en cours de lavage, il se mettra en pause. Après avoir refermé la porte, le lave-vaisselle se remet en route après 10 secondes.

AVERTISSEMENT! Faites très attention lorsque vous ouvrez la porte du lave-vaisselle en cours de lavage car de la vapeur chaude ou de l'eau chaude pourrait vous brûler!

La touche « demi-charge »

Utilisez la fonction « demi-charge » lorsque votre lave-vaisselle est chargé à moitié. Répartissez la vaisselle dans le panier du haut et celui du bas. Les 2 bras d'aspersion fonctionnent.

1. Appuyez sur la touche « ½ charge ». Le voyant correspondant à la touche « ½ charge » s'allume.
2. Sélectionnez un programme de lavage.

Comment programmer un départ différé

Vous pouvez programmer un départ différé de 24 heures maximum.

1. Appuyez sur la touche marche/arrêt
2. Appuyez une ou plusieurs fois sur la touche (départ différé) pour sélectionner un départ différé. Chaque pression sur la touche augmente le temps d'une heure. L'écran affiche « H :01 », puis « H :02 », etc.
3. Appuyez sur la touche du programme souhaite.
4. Le programme de lavage démarrera après le temps différé que vous avez programmé.

Pour modifier un départ différé :

Si le programme n'a pas encore commencé, vous pouvez modifier le départ différé à l'aide de la touche (départ différé).

Pour annuler un départ différé :

Si le programme n'a pas encore commencé, vous pouvez annuler le départ différé.

Appuyez plusieurs fois sur la touche (départ différé) jusqu'à ce que l'écran affiche « H : 00 ».

Autre possibilité : éteignez puis rallumez l'appareil.

- Fin du programme / déchéancement

1. Lorsque le cycle de lavage est terminé (démarrage lumineux du programme allumé), l'appareil émet un signal sonore.
2. Eteignez l'appareil à l'aide de la touche marche/arrêt
3. Entrouvre la porte du lave-vaisselle.

Attention car de la vapeur chaude s'échappe!

1. Patientez quelques minutes avant de décharger le lave-vaisselle : vous évitez de vous brûler et vous obtiendrez plusieurs résultats de séchage.

Note : La vaisselle chaude est sensible aux chocs. Laissez-la toujours refroidir avant de vider le lave-vaisselle.

Nous vous conseillons tout d'abord de vider le panier inférieur puis le panier supérieur afin d'éviter des écoulements d'eau du panier supérieur sur les plats du panier inférieur.

1. Après chaque lavage, contrôle si les filtres doivent être nettoyés.
2. Tableau des programmes de lavage

Programmes	Informations sur le programme	Description du programme	Produit de lavage Préavage/Lavage principal	Temps de fonctionnement (en minutes)	Energie (Kwh)	Consommation d'eau (l)	Liquide de rincavage
3 en 1	VaisseNormalementsaleParticulièrementadapté àl'utilisation destablettes delavage《3 en 1》.	- Préavage(50°C)- Lavage (55°C)- Rincage-Rincage (65°C)- Sèchage	3 en 1	160	1,35	16
Intensif	Vaisse trèssale	- Préavage(50°C)- Lavage (65°C)- Rincage-Rincage - Rincage (65°C)- Sèchage	5/25 g	125	1,36	19,5	oui
Normal	VaisseNormalementsale	- Préavage(50°C)- Lavage (55°C)- Rincage-Rincage (65°C)- Sèchage	5/25 g	160	1,30	16	oui
Eco	Vaisse létigementsale(programme économique)(EN 50242)	- Préavage-Lavage (50°C)- Rincage (65°C)- Sèchage	5/30 g	170	1,08	12,5	oui
Court	Vaisse létigementsaleProgrammecourt	- Lavage (60°C)- Rincage-Rincage (50°C)- Sèchage	30 g	60	0,95	12	oui
Fragile	Vaisse létigementsaleParticul+%erementadapté pour lesverres	- Préavage-Lavage (40°C)- Rincage-Rincage (60°C)- Sèchage	20 g	95	0,9	16
Express	Cycle de lavageplus court pourune vaissellelétigement salequi ne nécessitepas d'etre séchée	- Lavage (40°C)- Rincage-Rincage (40°C)	20 g	30	0,5	11

Nettoyage et entretien des filtres

Le système de filtrage de votre lave-vaiselle se compose de 3 éléments : le filtre principal, le filtre à déchets et le micro-filtre.

1. Le filtre principal (ou filtre fin) : S'il est sale ou obstrué, les résultats obtenus avec le lave-vaisselle seront moins satisfaisants.
2. Le filtre à déchet (ou filtre grossier) : il retient les particules solides les plus volumineuses qui pourraient boucher le tuyau d'évacuation.
3. Le micro-filtre : Ce filtre retient les résidus alimentaires et les salissures dans la zone d'aspiration et évite qu'ils ne se redéposent sur la vaisselle pendant un cycle.

Etape 1: Dévissez le filtre à déchets, soulevez-le et retirez-le.

Etape 2: Soulevez le contrôle principal et retirez-le.

Etape 3: Soulevez le micro-filtre et retirez-le.

• Pour nettoyer le gros filtre et le filtre fin, vous pouvez utiliser une brosse de nettoyage souple.
• Veillez à ne pas plier le contrôle fin.
• Veillez toujours à ce que les filtres soient propres. Contrôlez les filtres après chaque utilisation pour éviter toute obstruction.
• Veillez à bien repositionner les filtres après le nettoyage pour obtenir des résultats de lavage satisfaisants.

Nettoyage des bras d'aspersion

Il est important que les orifices des bras d'aspersion ne soient pas obstrués, ici afin de conserver une bonne qualité de lavage.

Pour retarder le bras d'aspersion supérieur:

Maintenez le bras supérieur et tournez l'écrou cranté dans le sens des aiguilles d'une montre. Puis, dégagez le bras en le tirant vers le bas.

Pour retarder le bras d'aspersion inférieur:

Soulevez le bras d'aspersion inférieur pour le déboîter.

• Lavez les bras dans de l'eau savonneuse et tiède et utilisez une brosse douce pour nettoyer les orifices. Replacez les bras de la manière inverse de celle décrite précédemment après les avoir rincés soigneusement.

Surfaces extérieures :

• Pour nettoyer les surfaces extérieures de l'appareil, utilisez un chiffon doux légèrement humide et imbibé d'un produit nettoyant doux (non abrasif), puis séchez soigneusement.
• N'utilisez jamais de produits nettoyants abrasifs ou de solvants pour le nettoyage.

Surfaces intérieures :

Nettoyez régulièrement les joints (afin d'éviter la formation d'odeurs à l'intérieur du lave-vaisse) et l'intérieur de la porte avec un chiffon humide pour ôter tout résidu d'aliment éventuel.

Un mauvais fonctionnement peut être dû à un problème mineur que vous pouvez résoudre vous-même à l'aide des instructions figurant dans le tableau suivant. Avant d'appeler un technicien, procédez aux vérifications suivantes :

Problèmes	Causes possibles
Le programme ne démarre pas.	Vérifiez que : - Le lave-vaisselle est branché au réseau électrique. - Il n'y a pas de coupure de courant. - Le robinet d'arrivée d'eau est ouvert. - La porte du lave-vaisselle est correctement fermée. - Vous avez appuyé sur la touche marche/arrêt - Vous n'avez pasprogrammé de départ différé.
Le lave-vaisselle ne se remplit pas d'eau.	Vérifiez que : - Le robinet d'arrivée d'eau est ouvert. - Le tuyau d'arrivée d'eau n'est pas pié ou obstrué. - Le filtre à l'intérieur du tuyau d'arrivée d'eau n'est pas bouché. - La pression d'arrivée d'eau n'est pas trop faible.
L'eau n'est pas vidangée à la fin du cycle.	Avez-vous ouvert la porte avant que le cycle de programme ne soit fini ? Les filtres sont-ils bouchés ?
La vaisselle n'est pas propre.	Vérifiez que : - Le détergent a été introduit en quantité suffisante. - Il y a du sel régénérant dans le réservoir de sel. - Il y a du liquide de rincage dans le distributeur de liquide de rincage. - Les paniers ne sont pas trop charges / la vaisselle est disposée correctement. - Une ou plusieurs pieces n'a/ont pas bloqué les bras de lavage de tourner. - Le programme sélectionné au type et au degré de saleté de la vaisselle. - Les orifices des bras de lavage ne sont pas obstrués. - Tous les filtres sont propres et correctement insérés dans leur logement.
Le lave-vaisselle est bruyant.	Vérifiez que les bras de lavage ne touchent pas la vaisselle.
Sifflement pendant le lavage.	Ceci n'est pas un dysfonctionnement.
La vaisselle n'est pas tout à fait sèche et ne brille pas.	Vérifiez : - qu'il y a du produit de rincage dans le distributeur de produit de rincage. - Le détergent utilisé est de bonne qualité et qu'il n'a pas perdu de son efficacité.
La porte est difficile à fermer.	Vérifiez que le lave-vaisselle est correctement mis à niveau.

Si les informations de ce tableau ne vous ont pas aidé à résoudre votre problème spécifique, n'effectuez aucune réparation vous-même sur l'appareil. Veuillez contacter le service après-vente de votre magasin revendeur.

Codes erreur

Lorsqu'un dysfonctionnement se produit, l'écran affiche un code erreur pour vous avertir. Contactez un technicien qualifié du service après-vente de votre magasin.

Codes	Signification	Causes possibles
E1	Problème de prise en eau.	Le robinet d'alimentation en eau n'est pas ouvert. Débit d'alimentation en eau trop faible. Pression d'eau trop BASSE.
E4	Débordement.	Fuite d'un composant (raccord tuyau d'alimentation, durite, pompé de vidange).

En cas de débordement, coupez l'arrivée d'eau. S'il y a de l'eau dans le fond de l'appareil à cause d'un débordement ou d'une fuite, retirez l'eau avant de redémarrer l'appareil.

ELVP 455B et is

Protection de l'environnement Ce logo apposé sur le produit signifie qu'il s'agit d'un appareil dont le traitement en tant que déchet dans le cadre de la directive 2002/96/CE du 27 janvier 2003, relative aux déchets d'équipements électriques et électroniques (DEEE). La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit. Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés. En tant que consommateur final, votre rôle est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs. Vous avez l'obligation d'utiliser les systèmes de collecte sélective mis à votre disposition.

Testé dans nos laboratoires

Garantie valide à partir de la date d'achat (ticket de caisse faisant foi). Cette garantie ne couvre pas les vices ou les dommages resulting d'une mauvaise installation, d'une utilisation incorrecte, ou de l'usure normale du produit.

essential

Art. 258909, 258910

Service Clientèle

CRT Lesquin

Rue de la Haie Plouvier

F-59273-FRETIN

FABRIQUE EN R. P. C.

SOURCING & CREATION

CRT LESQUIN

F-59273 FRETIN
