Type de produit	Hotte aspirante (climatiseur)
Marque	ROSIERES
Modèle	RHDC918
Alimentation électrique	230 V / 50 Hz (standard européen)
Diamètre conduit d'évacuation	150 mm
Version d'installation	Aspirante ou filtrante (recyclage)
Filtres à graisse	Lavables au lave-vaisselle, nettoyage tous les 2 mois
Filtre à charbon (version filtrante)	Remplacement tous les 6 mois
Éclairage	Ampoules halogènes (remplacement par type identique)
Commandes	Pavé tactile avec 5 touches (P1 à P5) et voyants LED
Vitesses moteur	4 vitesses (signalées par 4 voyants verts)
Mode automatique / manuel	Sélectionnable via touche P5, capteur de sensibilité réglable
Réinitialisation des filtres	Signalée par voyant rouge fixe (30h) ou clignotant (120h), réinitialisation par P3
Installation	Par un professionnel, respect des normes d'évacuation
Sécurité	Couper l'alimentation avant entretien, ne pas toucher les ampoules à mains nues
Nettoyage externe	Chiffon humide et détergent neutre, produits spécifiques pour acier/cuivre/laiton
Nettoyage interne	Alcool éthylique dénaturé
Pression négative maximale	0,04 mbar, nécessite prises d'air dans la pièce
Dépannage de base	Vérifier alimentation, vitesse sélectionnée, filtres, aération

FOIRE AUX QUESTIONS - RHDC918 ROSIERES

Comment installer la hotte en version aspirante ou filtrante ?

Le choix doit être fait dès l'installation. En version aspirante, l'air est évacué à l'extérieur via un conduit de 150 mm. En version filtrante, il faut ajouter un déflecteur d'air, une réduction et un filtre à charbon, et l'air est recyclé dans la pièce.

Quel entretien régulier est nécessaire ?

Nettoyer les filtres à graisse tous les 2 mois (au lave-vaisselle ou à la main). Remplacer le filtre à charbon tous les 6 mois si utilisé en mode filtrant. Nettoyer l'extérieur avec un chiffon humide et détergent neutre.

Comment réinitialiser le voyant de filtre ?

Lorsque le voyant L2 devient rouge (fixe à 30h, clignotant à 120h), appuyez sur la touche P3 pendant 2 secondes pour remettre le compteur à zéro.

Que faire si la hotte ne fonctionne pas ?

Vérifiez qu'il n'y a pas de coupure de courant et qu'une vitesse a bien été sélectionnée. Si le problème persiste, contactez le service après-vente.

Comment régler la sensibilité du capteur ?

En mode manuel, appuyez simultanément sur P5 et P4 pour entrer en mode sensibilité. Utilisez P3 (-) et P4 (+) pour ajuster, puis appuyez sur P5 pour mémoriser.

Quel type d'ampoules utiliser ?

Remplacez les ampoules halogènes défectueuses par des ampoules du même type. Ne touchez pas les ampoules neuves à mains nues.

Pourquoi la hotte a-t-elle un faible rendement ?

Vérifiez que la vitesse est adaptée à la quantité de fumée, que la pièce est bien aérée, que le filtre à charbon n'est pas usé (en version filtrante) et que le conduit d'évacuation n'est pas obstrué.

Peut-on installer la hotte sans conduit d'évacuation ?

Oui, en choisissant la version filtrante (recyclage). Dans ce cas, l'air est filtré puis renvoyé dans la pièce. Le kit filtrant (filtre à charbon, déflecteur) est nécessaire.

Comment nettoyer les filtres à graisse au lave-vaisselle ?

Démontez les filtres en poussant le loquet vers l'intérieur et en tirant vers le bas. Lavez-les au lave-vaisselle avec un détergent neutre. Une éventuelle décoloration n'affecte pas leur efficacité.

Que faire si la hotte s'éteint en cours de fonctionnement ?

Vérifiez qu'il n'y a pas de coupure de courant et que le disjoncteur omnipolaire ne s'est pas déclenché. Si le problème persiste, contactez l'assistance technique.

MODE D'EMPLOI RHDC918 ROSIERES

L'installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant.

Faire usage de gants lors des opérations d'installation et d'entretien.

Évacuation de l'air

(pour les versions aspirantes)

Réalisé le trou et installer la conduite d'évacuation de l'air (diamètre 150 mm). Utiliser un tuyau de la longueur strictement nécessaire. Les coudes du tuyau doivent être en nombre minime (angle maxi du coude: ). Éviter les variations excessives de section du tuyau. Utiliser un tuyau le plusisse possible sur sa partie interne. Le matériel du tuyau doit être aux normes. Ne pas relier la hotte à des conduites d'évacuation de fumées de combustion (chaudières, cheminées, poêles, etc). Pour l'évacuation de l'air, respecter les consignes des autorisés compétentes en la matière. Par ailleurs, l'air à évacuer doit être éliminé par une cavité dans le mur, sauf si cette dernière n'est pas prévue à cet effet. Équiper la pièce de prises d'air pour éviter que la hotte ne crée une pression négative à l'intérieur de la pièce (elle ne doit pas dépasser 0,04 mbar); en effet, si la hotte est utilisée conjointement à des appareillages autres qu'électriques (poêles à gaz, à huile, à charbon, etc.), les gaz d'évacuation de la source de chaleur peuvent être réaspirés.

Filtrante ou aspirante?

La hotte peut être installée en version aspirante ou en version filtrante.

Le type d'installation doit être choisi d'emblée.

Pour une plus grande efficacité, il est recommandé, dans la mesure du possible, d'installer la hotte en version aspirante.

Version aspirante

La hotte filtre l'air et l'expulse à l'extérieur à travers le tuyau d'évacuation (diamètre 150 mm).

Version filtrante

La hotte filtre l'air et l'expulse à l'intérieur de la pièce. Pour cette version, sont nécessaires : 1 déflecteur d'air, 1 réduction, 1 filtre à charbon. Les ouvertures d'évacuation d'air du tuyau supérieur doivent se couvrir sur la partie haute.

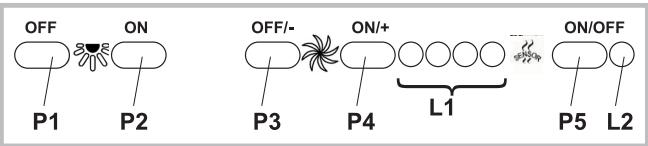

P1) OFF Eclairages: Si pressé, il arrête les éclairages. P2) ON Eclairages: Si pressé, il allume les éclairages. P3) OFF/- Moteur: Diminue la vitesse pour arriver à la vitesse minimum. Si pressé pendant 2^nd le moteur est arrêté. Si pressé pendant 2^nd lorsque la REINITIALISATION DES FILTRES est activée il remet à zéro le comptage des HEURES. P4) ON/+ Moteur: Actionne le moteur et augmente la vitesse de ce dernier pour arriver à la vitesse maximum. P5) ON/OFF: Active et déACTIVE le Capteur (en AUTOMATIQUE ou en MANUEL). En Automatique le voyant L2 est allumé et L1 signale la vitesse en cours. En Manuel le voyant L2 est éteint L1) 4 Voyants: 4 voyants VERTS. Ils signalaient la vitesse paramétrée L2) 4 Voyants: VERT indique le Mode AUTOMATIQUE. ETEINT indique le Mode MANUEL. ROUGE indique la Réinitialisation des FILTRES.

REINITIALISATION DES FILtres: elle est signalée avec le Moteur Arrêté pendant 30":

Après 30h l'voyant L2 devient ROUGE fixement.

Après 120h de voyant L2 devient ROUGE et clignote. Il est réinitialisé par P3

SENSIBILITE: En manuel, en appuyant en même temps sur P5 et P4 on entre dans le mode sensibilité. La sensibilité paramétrée sera signalée par les 4 voyants vert. A l'aide des touches P3(-) et P4(+) on paramètre la sensibilité désirée (Fig.21/A).

En appuyant sur P5 on mémorise la sensibilité et l'on revient en manuel.

Entretien

Avant de procéder au nettoyage ou à une opération d'entretien, couper l'alimentation électrique.

Nettoyage de la hotte

QUAND NETTOYER LA HOTTE? La nettoyer au moins une fois tous les 2 mois pour prévenir le risque d'incendie.

NETTOYAGE EXTERNE: utiliser un chiffon humidifié à l'eau tiède et un détergent neutre (pour les hottes peintes); utiliser un produit spécial pour hottes en acier, cuivre ou laiton.

NETTOYAGE INTERNE: utiliser un chiffon (ou un pinceau) imbibé d'alcool éthylique dénaturé.

À ÉVITER: ne pas utiliser de produits abrasifs ou corrosifs (par exemple éponges métalliques, brosses tropures, détergents très agressifs, etc.).

Nettoyage des filtres à graisse

QUAND NETTOYER LA HOTTE ? La nettoyer au moins une fois tous les 2 mois pour prévenir le risque d'incendie.

DÉMONTAGE DES FILTRES: Pousser le blocage à hauteur de la poignée, vers l'intérieur et tirer le filtre vers le bas.

NETTOYAGE DES FILTRES: laver les filtres avec un détergent neutre à la main ou au lave-vaiselle. En cas de lavage au lave-vaiselle, une éventuelle décoration ne compromet en aucun cas l'efficacité des filtres.

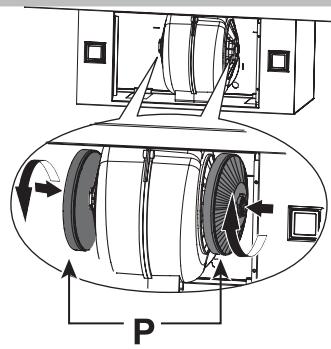

Remplacement du filtre à charbon

(uniquement pour la hotte filtrante)

QUAND CHANGER LE FILTRÉ? Le changer au moins tous les 6 mois. DÉMONTAGE DU FILTRÉ: Si l'on utilise l'appareil en version recyclage, il faut replacer le filtre à charbons. Pour les sortir, pousser le loquet de blocage vers l'intérieur et tourner le filtre vers le bas de manière à retirer les 2 languettes de leur logement.

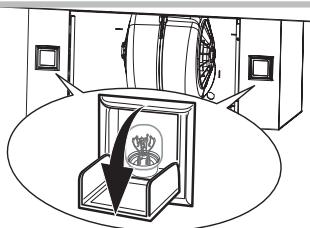

Changement des ampoules

Ouvrir le portillon des lampes halogènes en appuyant sur un côté (en face de l'inscription "PUSH"), puis relâcher.

• Les remplacer par des lampes du même type.

ATTENTION: ne pas toucher les ampoules neuves à mains nues.

Anomalies de fonctionnement

En cas d'anomalie de fonctionnement, avant de faire appel au service d'assistance, effectuer les contrôles suivants:

• Si la hotte ne fonctionne pas:

S'assurer:

• de l'absence de coupure de courant. qu'une vitesse a été sélectionnée.
• Si la hotte a un faible rendement :

S'assurer:

que la vitesse du moteur sélectionnée est suffisante pour la quantité de fumée et de vapeurs libérées. - que la cuisine est insuffisamment aérée pour assurer une prise d'air. - que le filtre à charbon n'est pas usé (hotte en version filtrante). - Si la hotte s'éteint durant son fonctionnement normal:

S'assurer:

• de l'absence de coupure de courant.
• que le dispositif d'interruption omnipolaire ne s'est pas déclenché.
