Marque	Honeywell Home (Resideo)
Référence contrôleur	ATC928G3026
Catégorie	Système de gestion de chauffage multizone
Nombre de zones max	12 zones indépendantes
Programmation	7 jours, horaire par zone
Interface	Ecran tactile couleur
Connectivité	Wi-Fi intégré
Application mobile	Total Connect Comfort (Android / iOS)
Assistants vocaux	Amazon Alexa, Google Assistant
Protocole domotique	IFTTT
Plage de température	5 a 40°C (zones chauffage)
Précision de mesure	0,5°C
Portée RF têtes thermostatiques	30 metres
Alimentation têtes thermostatiques	2 piles AA 1,5 V
Dimensions contrôleur	139 x 101 x 21 mm
Poids contrôleur	380 g
Compatibilité systèmes	Radiateurs hydrauliques, plancher chauffant, pompe a chaleur
Adaptateurs vannes compatibles	M28x1,5 - M30x1,5 - Danfoss RA - Comap - Giacomini - Herz
Gestion eau chaude sanitaire	Oui (module optionnel 30-85°C)
Détection fenêtre ouverte	Oui (analyse baisse de température)
Mode vacances	Oui

FOIRE AUX QUESTIONS - EVOHOME HONEYWELL

Combien de zones de chauffage le Honeywell evohome peut-il gérer simultanément ?

Le système evohome prend en charge jusqu'à 12 zones de chauffage indépendantes. Chaque zone dispose de sa propre programmation horaire sur 7 jours, ce qui permet de chauffer uniquement les pièces occupées au bon moment.

Avec quelle application mobile puis-je piloter l'evohome à distance ?

L'evohome se pilote via l'application Total Connect Comfort, disponible sur Android et iOS. Elle permet de modifier les consignes, consulter les plannings et activer le mode vacances depuis n'importe où, à condition que le contrôleur soit connecté au Wi-Fi.

L'evohome est-il compatible avec Amazon Alexa ou Google Assistant ?

Oui, le système evohome est compatible avec Amazon Alexa et Google Assistant. Vous pouvez utiliser des commandes vocales pour ajuster la température d'une zone ou activer le mode hors-gel.

L'evohome peut-il gérer l'eau chaude sanitaire ?

Oui, en ajoutant le module eau chaude sanitaire Honeywell (référence 602012504), l'evohome peut programmer et contrôler la production d'eau chaude. La plage de réglage de ce module va de 30 à 85°C, avec une communication RF jusqu'à 30 metres.

Comment l'evohome détecte-t-il qu'une fenêtre est ouverte ?

L'evohome analyse en continu la vitesse de chute de température dans chaque zone. Si une baisse rapide et anormale est détectée (typique d'une fenêtre ouverte), le système coupe automatiquement l'alimentation des radiateurs de cette zone pour éviter de gaspiller de l'énergie.

Quels systèmes de chauffage sont compatibles avec l'evohome ?

L'evohome est compatible avec les radiateurs hydrauliques (avec têtes thermostatiques sans fil), le plancher chauffant et les pompes à chaleur. Il s'intègre également avec la plupart des chaudières via un kit thermostat chaudière Honeywell.

Quels adaptateurs de vannes sont compatibles avec les têtes thermostatiques evohome ?

Les têtes thermostatiques evohome (modele THR0924HRT) sont compatibles avec les raccords M28x1,5, M30x1,5, ainsi que les standards Danfoss RA, Comap, Giacomini et Herz. Des adaptateurs sont généralement fournis dans la boite.

Comment activer le mode vacances sur l'evohome ?

Depuis l'écran tactile du contrôleur ou via l'application Total Connect Comfort, accédez au menu Vacances et renseignez la date de départ et de retour. Le système passera automatiquement en mode hors-gel ou à température réduite pendant votre absence, puis reprendra le planning normal a votre retour.

Quelle économie d'énergie peut-on espérer avec l'evohome ?

Honeywell indique des économies pouvant atteindre 40 % sur la facture de chauffage grâce au chauffage pièce par pièce et à la programmation précise. Les économies réelles dépendent de l'isolation du logement et des habitudes d'occupation.

Que faire si une tête thermostatique evohome ne répond plus au contrôleur ?

Vérifiez d'abord l'état des piles de la tête thermostatique (alimentation par 2 piles AA 1,5 V). Si les piles sont bonnes, effectuez un appairage manuel depuis le menu Appareils du contrôleur evohome. Assurez-vous que la tête est a moins de 30 metres du contrôleur sans obstacle metallique majeur.

Peut-on connecter l'evohome à des automatisations IFTTT ?

Oui, l'evohome supporte le protocole IFTTT, ce qui permet de créer des automatisations avec d'autres objets connectés (capteurs de présence, volets, etc.). La configuration se fait via l'application Total Connect Comfort liée au compte IFTTT.

Quelles sont les dimensions et le poids du contrôleur evohome ?

Le contrôleur central evohome (ref. ATC928G3026) mesure 139 x 101 x 21 mm pour un poids de 380 g. Il dispose d'un écran tactile couleur et peut être posé sur son socle de bureau ou fixé au mur.

MODE D'EMPLOI EVOHOME HONEYWELL

Guide d'installation

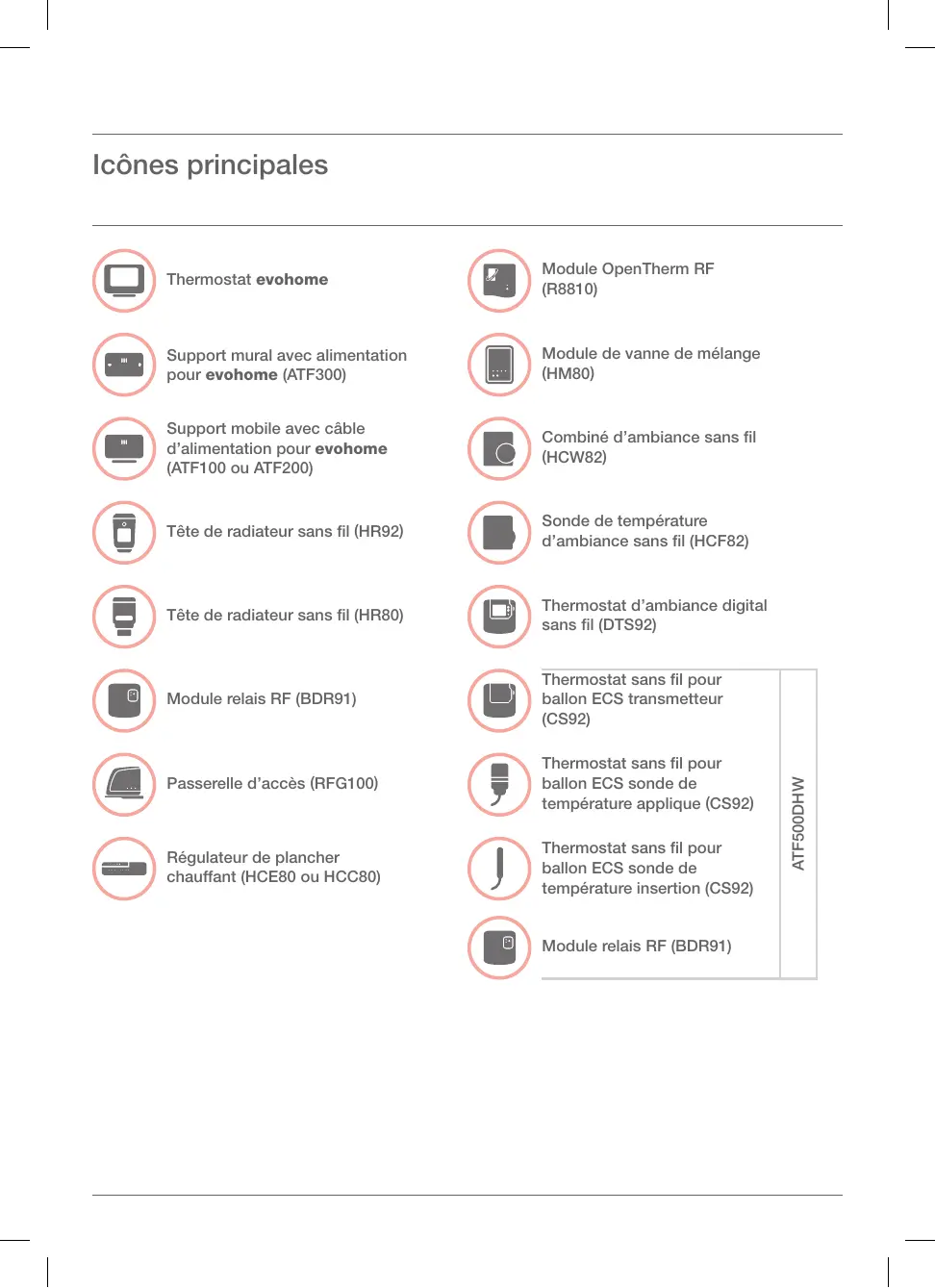

Icônes principales

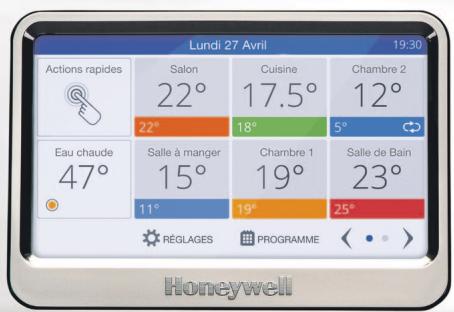

Thermostat evohome

Support mural avec alimentation pour evohome (ATF300)

Support mobile avec cable d'alimentation pour evohome (ATF100 ou ATF200)

Tête de radiateur sans fil (HR92)

Tête deradiateur sans fil (HR80)

Module relais RF (BDR91)

Passerelle d'accès (RFG100)

Régulateur de plancher chauffant (HCE80 ou HCC80)

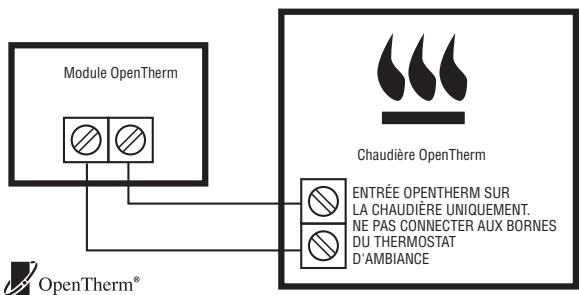

Module OpenTherm RF (R8810)

Module de vanne de mélange (HM80)

Sonde de température d'ambiance sans fil (HCF82)

Thermostat d'ambiance digital sans fil (DTS92)

Thermostat sans fil pour balloon ECS transmetteur (CS92)

Thermostat sans fil pour
ballon ECS sonde de
température applique (CS92)

Thermostat sans fil pour
ballon ECS sonde de
température insertion (CS92)

Module relais RF (BDR91)

Merci d'avoir besoine evohome,

evohome vous fait bénéficier d'avantage de comport et vous procure un plus grand contrôle sur votre système de chauffage. Il est simple à installer et facile à utiliser.

Veuillez suivre ces instructions pour régler le système evohome. Tout apparéil nécessitant un raccordement à l'alimentation électrique doivent être installés par une personne habilitée à le faire.

Avant de commencer

Assurez-vous que vous disposez de tous les appareils pour installer votre système. Si vous avez utilisé notre guide 'Créer votre système evohome', faites correspondre chaque apparéil à lapiece ou aux zones de votre installation. Il est conseilé de que l'installation électrique et le câblage soient achèvés.

Dans ce guide

Étape 1 : connexion du système de chauffage 3

Étape 2: réglage de votre thermostat evohome 9

Étape 3 : mise sous tension et liaison des apparèils 13

Etape 4: essai du système 29

Configuration et modification 37

Annexe 40

Vous avez... un kit de base ou un kit de connexion + des apparciels sans aucune liaison	Vous avez... un thermostat evohome sans aucune liaison + des apparciels sans aucune liaison	Vous avez... un kit de base ou un kit de connexion + aucun apparéil supplémentaire
Étape 1: connexion de votre système de chauffage Connectez tous les apparciels électriques au système de chauffage
Étape 2: réglage de votre thermostat evohome Mettez sous tension le thermostat evohome et suivez les instructions à l'écran correspondant à votre système
Allez dans le Menu de l'installateur	Allez dans Configuration guidée	Allez à l'écran d'Accueil
Étape 3: mise sous tension et liaison des apparciels Mettez sous tension tous les apparciels, y compris les apparciels sur piles, et reliiez-les au thermostat evohome
Étape 4: test du système Vérifiez que tous les apparciels fonctionnent correctement

Étape 1 : connexion du système de chauffage

Le système evohome établit une communication sans fil par le biais d'un puissant signal de 868Mhz qui n'est pas perturbé par les télécommandes ou réseaux sans fil usuels.

Certain appareils doivent être branchés sur l'alimentation électrique ou sur un équipement extérieur. Il est fortement conseilé de commencer par connecter ces éléments afin de faciliter le processus de liaison qui devra être effectué au cours de l'étape de réglage de l'appareil. Le régulateur evohome vous indiquera sur l'écran le moment auquel ces éléments doivent être mis sous tension.

Avant demettre sous tensionYOUR thermostat evohome et d'installer les têtes de radiateur, il est fortement conseilé de proceder à l'installation de tous les apparils électriques ou des apparils nécessitant une installation spéciale.

Dans ce paragraphe

Module relais RF (BDR91) 4

Thermostat sans fil pour gallon ECS (CS92) 5

Passerelle d'accès (RFG100) 7

Module de vanne de mélange (HM80), Régulateur de plancher chauffant (HCE80/HCC80), Module OpenTherm RF (R8810) 8

Module relais RF (BDR91)

Veuillez couper le courant et débrancher l'appareil avant de commencer toute opération

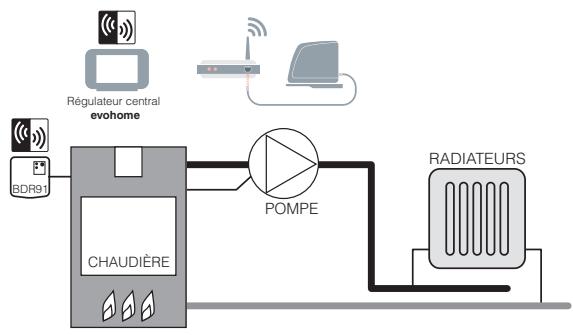

Si vous installez un module relais RF (BDR91) sur votre chaudière, vanne de zone ou vanne d'eau chaude sanitaire

1 Installé le module relais RF sur une surface non métallique à une distance minimale de 30cm de votre chaudière, d'autres apparèils sans fil ou objets métalliques
2 Pressez le clips de verrouillage afin d'ouvrir le capot avant

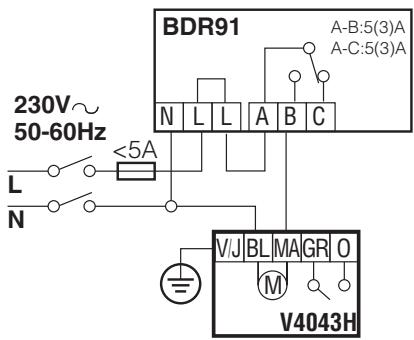

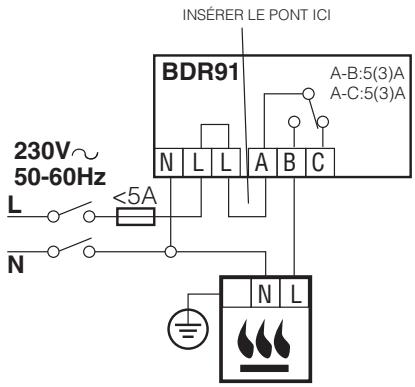

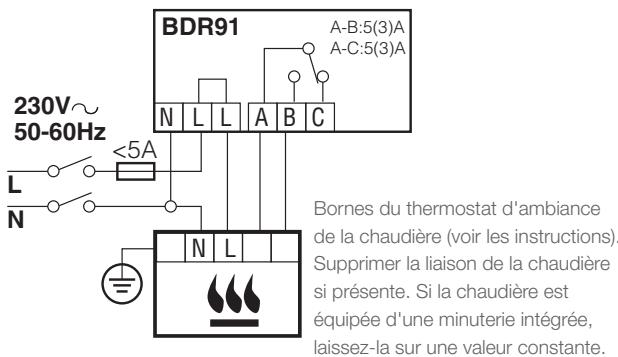

3 Conformez-vous au schéma de câblage (voir l'Annexe : figures 2-5) pour connecter le module relais RF aux bornes du thermostat de votre chaudière, à la vanne de zone ou à la vanne d'eau chaude sanitaire et à l'alimentation électrique
4 Remettez en place le capot.

Reportez-vous au manuel de votre chaudière pour savoir où se trouvent les bornes du thermostat d'ambiance et déterminer si la chaudière nécessite une alimentation électrique permanente.

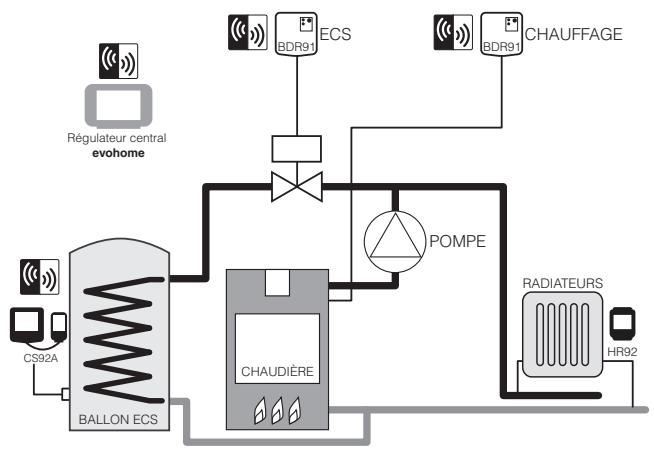

Thermostat sans fil pour ballon ECS (CS92)

Si vous installez un thermostat sans fil pour ballon ECS (CS92)

Vouss allez devoir installer l'émetteur-recepteur CS92 et l'une des deux sondes (soit la sonde de température applique CS92, soit la sonde de température insertion CS92).

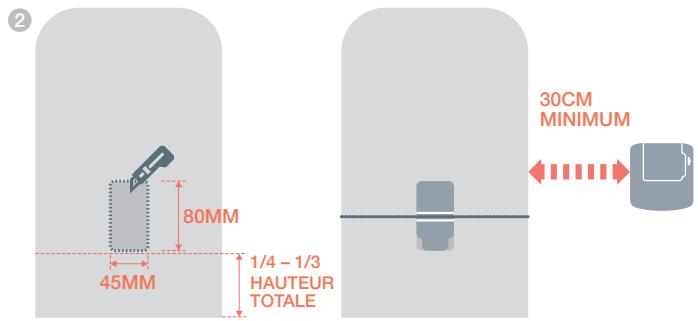

Pour installer la sonde de température applique CS92

Découpez une partie de l'isolement du chauffe-eau légèrement plus grande que la taille de la sonde
2 Nettoyez la surface du chauffe-eau exposée
3 Insérez la sonde sur la surface du chauffe-eau et immobilisez-la à l'aide de la bride de fixation. Coupe la bride si celle-ci est trop longue
4 Installez l'émetteur-recepteur CS92 dans un emplacement approprié et assez près pour que le cable de la sonde puisse l'atteindre
5 Connectez le cable de la sonde à l'émetteur récepteur CS92

Placez la sonde à un quart ou à un tiers de la hauteur du chauffe-eau.

Câble vers l'émetteur-récepteur CS92

Thermostat sans fil pour gallon ECS (CS92) ...suite

Pour installer la sonde de température insertion CS92

1 Installé le doigt de gant du chauffe-eau en utilisant l'outillage ajustat fin de réduire toute traction mécanique et d'éviter tout déplacement accidentel
Si la sonde n'est pas bien ajustée dans le doigt de gant, replisssez l'espace avec de la pâte thermique afin de garantir une conductivité thermique maximale entre les surfaces
3 Installez l'émetteur-recepteur CS92 dans un emplacement approprié et assez pres pour que le cable de la sonde puisse l'atteindre
4 Connectez le cable de la sonde à l'émetteur récepteur CS92

Câble vers l'émetteur-recepteur CS92

Passerelle d'accès (RFG100)

Si vous installez une passerelle d'accès (RFG100)

Connectez la passerelle d'accès au routeur Internet de votre domicile à l'aide du cable Ethernet fourni

Module de vanne de mélange (HM80), Régulateur de plancher chauffant (HCE80/HCC80), module OpenTherm RF (R8810)

Si vous installez un module de vanne de mélange (HM80), un régulateur de plancher chauffant (HCE80/HCC80) et un module OpenTherm RF (R8810)

Reportez-vous aux instructions d'installation fournies avec chaque apparéil

Étape 2 : réglage de votre thermostat evohome

Le thermostat evohome propose une procédure de configuration guidée qui vous aide à définir les zones pour un seul type de système. Pour les systèmes mixtes (c'est-à-dire les zones de plancher chauffant plus les zones de radiateurs), veillez utiliser la Configuration guidée et “Ajouter une zone” dans le menu de l'installateur.

Pour ajouter un système d'eau chaude sanitaire, veuillez utiliser l'option Eau chaude sanitaire de la Configuration guidée sur le menu de l'installateur.

Les instructions suivantes englobent tout le processus de configuration d'une zone. Si vous utilisez la Configuration guidee, votre thermostat evohome affichera des instructions à l'écran vous indiquant comment lien d'autres composants au thermostat evohome. Veuillez suivre les instructions du present manuel pour lien chaque apparéil.

Dans cette section

Mise sous tension de votre thermostat evohome

Mise sous tension de votre thermostat evohome

Votre thermostat
evohome est livre avec des piles *rechargeables opérationnelles afin de vous permettre de configurer le système sans avoir à recourir au support de table ou mural.

Placez le thermostat evohome sur le support de table ou sur le support mural dans le cadre d'une utilisation normale.

*Utilisez uniquement les piles rechargeables AA fournies

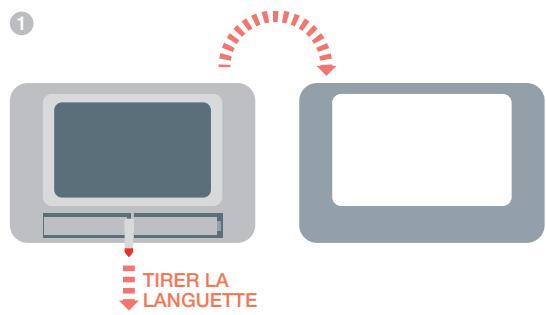

Commencez parmettre sous tension lethermostat evohome

Otez le couvercle, retirez la languette des piles et remettez le couvercle en place
2 Placez-le sur le support de table ou mural
3 Dès que les piles sont entièrement chargées, le thermostat evohome peut être retire du support de table ou mural pour faciliter la programmation. Au bout de 30 minutes, le thermostat evohome émet un signal sonore indiquant qu'il doit être remis sur le support de table ou mural

Pour régler le thermostat evohome

1 Suivez les instructions à l'écran pour définir la langue et régler la date et l'heure
2 Choisissez à partir l'option ajustée pour le système que vous allez installer :

Pour un Kit de base ou un Kit de connexion et sans AUCUN apparéil supplémentaire, nous vous conseillons d'appuyer sur 'Accueil' puis de passer à l' 'Étape 4 : essai du système" page 29.

Pour un Kit de base ou un Kit de connexion, et des appareils sans aucune liaison, nous conseillons d'appuyer sur 'Menu installation' pour ajouter les appareils sans aucune liaison conformément aux instructions de la section "Étape 3 : mise sous tension et liaison des appareils" page 13.

Pour un thermostat evohome sans aucune liaison et des
appareils sans aucune liaison, nous conseillons d'appuyer sur
"Configuration guidée' pour ajouter des appeareils sans aucune
liaison conformement aux instructions de la section "Etape
3: mise sous tension et liaison des appeareils à la page 13.

Étape 3 : mise sous tension et liaison des appareils

Si vous avez uniquement acheté un Kit de base ou un Kit de connexion, vos apparèils sont déjà liés. Passez à l'Étape 4.

Si vous avez achetié un thermostat evohome sans aucune liaison et d'autres apparèils et que vous utilise la 'Configuration guidée', suivez les instructions affichées à l'écran de votre thermostat evohome et utilisez cette section pourmettre les apparèils en mode Liaison RF des modules.

Si vous avez achetié un Kit de base ou un Kit de connexion mobile et d'autres
appareils, veuillezmettre sous tension tous les apparciels et les lien au thermostat
evohome à l'aide du Menu installation'. Il est conseilé de metre sous tension
et de lien certains apparciels se trouvant a proximite du thermostat evohome.
Vous pourrez les installer dans leurs zones d'afctation ulterieurement.

Suivez les instructions du ou des apparciels que vous allez lier. Lorsque vous liez un apparéil au thermostat evohome, les apparciels enregistrrent définitivement la connexion et il ne devrait plus être nécessaire de les lien de nouveau même en cas de coupure de courant.

Dans cette section

Tetes de radiateur (HR92) 14

Thermostat sans fil pour gallon ECS (CS92) 16

Passerelle d'accès (RFG100) 18

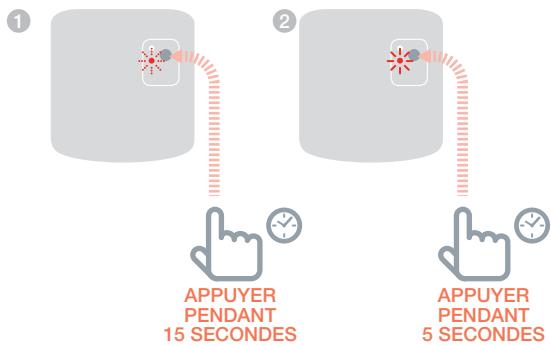

Module relais RF (BDR91) 19

Tete de radiateur (HR80) 22

Régulateur de plancher chauffant (HCE80 ou HCC80) 24

Module de vanne de mélange (HM80) 27

Têtes de radiateur (HR92)

Thermostat evohome

Si vous ne suivez PAS la CONFIGURATION GUIDEE, veillez d'abord suivre les etapes affichées sur l'écran du thermostat evohome :

1. Appuyez sur 'Réglages' pendant 3 secondes
2. Valdez à l'aide de la touche verte
   3.Appuyez sur AJOUTER UNE ZONE
3. Appuyez sur la zone pour laquelle vous souhaitez ajouter le thermostat evohome
4. Renommez la zone si necessaire et/ou validez à l'aide de la touche verte
5. Appuyez sur VANNE DE RADIATEUR
6. Si vous souhaitez contrôler la température de la zone à l'aide du thermostat evohome (qui doit se trouver dans cette zone), veillez appuyer sur OUI. Autrement, appuyez sur NON.

Veuiliez effecteur les mêmes étapes pour chaque tentative de radiateur.

Mise sous tension et liaison des têtes de radiateur (HR92) : votre kit de la zone evohome

Liaison des têtes de radiateur (HR92)

Otez le couvercle supérieur circulaire
2 Ouvrez le logement des piles et insérez les piles AA fournies
3 Fermez le logement des piles et remettez en place le couvercle
4 Appuyez une fois sur le bouton [3]. Le message AUCUNE LIAISON doit s'afficher
5 Appuyez sur le bouton pendant 5 autres secondes jusqu'à ce que le message LIER apparaisse
6 Appuyez une fois sur le bouton. Le message LIAISON doit s'afficher
7 Le thermostat evohome doit afficher le message AVEC SUCCES (en cas contraire, recommencez l'opération de liaison)
8 Le nom de la zone assignée soit apparaitre sur l'écran du HR92 lorsque vous appuyez sur le bouton
9 Validate à l'aide de la touche verte✔ pour ajouter un autre radiateur à la zone. Ou, appuyez sur la croix rouge X si vous n'avez pas besoin d'ajouter un autre radiateur à la zone

1

2

4
5

6
APPUYER UNE FOIS
APPUYER PENDANT 5 SEC
APPUYER UNE FOIS

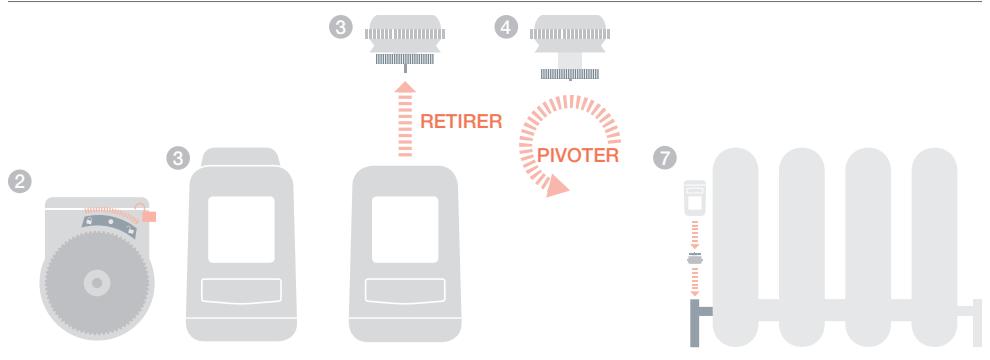

Installation des têtes de radiateur (HR92)

1 Recherchez la piece (zone) ou se trouve la tete de radiateur
2 Faites glisser le mecanisme de verrouillage sur la position déverrouillée
3 Retirez l'adaptateur de la base du régulateur
4 Dévissez la roulette noire dans le sens inverse des aiguilles d'une montre
^ 念 Retirez toutes les commandes connectees à la vanne de radiateur
6 Vissez l'extrémité blanche de l'adaptateur sur la vanne de radiateur
Enforcez le régulateur dans l'adaptateur avec l'écran orienté vers vous
Faites glisser le mécanisme de verrouillage sur la position verrouillée

Thermostat sans fil pour gallon ECS (CS92)

Thermostat evohome

Si vous ne suivez PAS la CONFIGURATION GUIDEE, veuilles d'abord suivre les étapes affchéées sur l'écran du thermostat evohome :

1.Appuyez sur "Réglages" pendant 3 secondes
2.Valdez a l'aide de la touche verte
3. Sélectionnez CONFIGURATION GUIDEE
4.Appuyez sur CONFIGURATION EAU CHAUBE SANITAIRE
5.Appuyez sur I'encoche verte

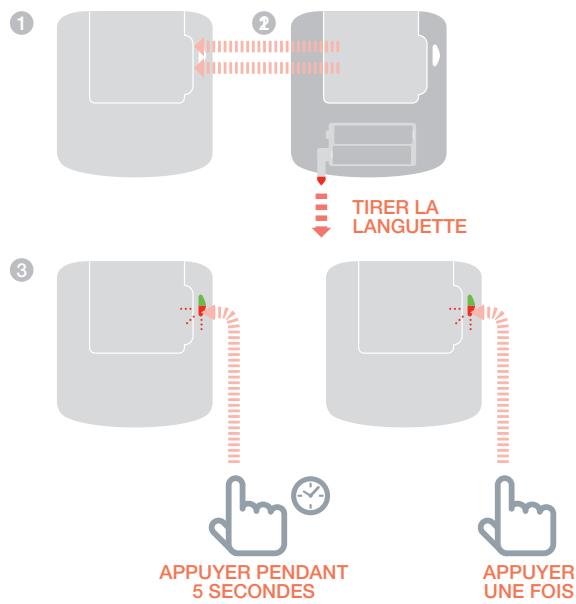

Mise sous tension et liaison d'un émetteur-recepteur du thermostat sans fil pourallon ECS (CS92)

Sur l'émetteur-recepteur CS92

Otez le couvercle de I'émetteur-recepteur CS92
2 Retirez la languette des piles et remettez le couvercle en place
3 Sur l'émetteur-recepteur CS92, appuyez sur le bouton pendant 5 secondes. Le témoin vert doit s'allumer tandis que le témoin rouge doit clignoter
4 Appuyez de nouveau sur le bouton
Le thermostat evohome doit afficher le message AVEC SUCCES (en cas contraire, recommencez l'opération de liaison)
Sélectionnez le type de vanne d'eau chaude correspondant au système que vous installez et suivez les instructions à l'écran

Veuillez-vous reporter aux schémas de cablage de l'Annexe

Pour lier le module relais RF (BDR91)

1 Sur le module relais RF, appuyez sur le bouton pendant 15 secondes (jusqu'à ce que le témoin rouge clignote rapidement) pour effacer toutes les anciennes données de liaison
2 Appuyez de nouveau sur le bouton pendant 5 secondes (jusqu'à ce que le témoin rouge clignote lentement)
3 Sur le thermostat evohome, appuyez sur le bouton vert ( ) pour Lier
4 Le thermostat evohome doit afficher le message AVEC SUCCES (en cas contraire, recommencez l'opération de liaison)

Passerelle d'accès (RFG100)

Si la passerelle était dans le Kit de connexion livré avec evohome, elle est déjà liée et il n'est pas nécessaire de suivre ces instructions de liaisons.

Thermostat evohome

Si vous ne suivez PAS la CONFIGURATION GUIDEE, veuillez d'abord suivre les etapes affichées sur l'écran du thermostat evohome :

1.Appuyez sur

"Réglages"

pendant

3 seconds

1. Valdez à l'aide de la touche verte
2. Sélectionnez

AJOUTER UNE

PASSERELLE

Mise sous tension et liaison d'une passerelle d'accès (RFG100)

Branchez la passerelle sur l'alimentation électrique et mettez-la sous tension.

Pour lier la passerelle d'accès (RFG100)

1 Appuyez sur le bouton sur la base de la passerelle jusqu'à ce qu'un témoin clignote à côté de · 111
Sur le thermostat evohome, appuyez sur le bouton vert ( ) pour Lier
3 Le thermostat evohome doit afficher le message AVEC SUCCES (en cas contraire, recommencez l'opération de liaison)

Vou desvez àpresent creer un compte d'utilisateur ettelecharger I'app pour smartphones.

Rendez-vous sur www.mytotalconnectcomfort.com et suive les instructions.

Module relais RF (BDR91)

Thermostat evohome

Si vous ne suivez PAS la CONFIGURATION GUIDEE, veillez d'abord suivre les étapes affichées sur l'écran du thermostat evohome :

1. Appuyez sur "Réglages" pendant 3 secondes
2. Valdez à l'aide de la touche verte
3. Appuyez sur MODULES SYSTÉME
4. Appuyez sur le bouton de la section 'Générateur'
5. Appuyez sur MODULE RELAIS ou sur module OpenTherm RF

Mise sous tension et liaison d'un module relais RF (BDR91) ou d'un module OpenTherm RF pour contrôler une chaudière

Assurez-vous que le module relais RF (BDR91) ou le module OpenTherm RF est connecté à la chaudière et sous tension.

Pour lier un coffret relais ou un module OpenTherm RF

1 Appuyez sur le bouton pendant 15 secondes (jusqu'à ce que le témoin rouge clignote rapidement) pour effacer toutes les anciennes données de liaison
2 Appuyez de nouveau sur le bouton pendant 5 secondes (jusqu'à ce que le témoin rouge clignote lentement)
3 Sur le thermostat evohome, appuyez sur le bouton vert («) pour Lier
4 Le thermostat evohome doit afficher le message AVEC SUCCES (en cas contraire, recommencez l'opération de liaison)

Si vous ne suivez PAS la CONFIGURATION GUIDEE, veuilles d'abord suivre les étapes affichées sur l'écran du thermostat evohome :

1. Appuyez sur "Réglages" pendant 3 secondes
2. Valdez à l'aide de la touche verte
   3.Appuyez sur AJOUTER UNE ZONE
3. Appuyez sur la zone pour laquelle vous souhaitez ajouter le régulateur
4. Renommez la zone si nécessaire et/ou appuyez sur l'encoché verte
5. Appuyez sur CONVECTEUR POMPE VANNE DE ZONE

Mise sous tension et liaison d'un module relais RF (BDR91) pour contrôle une vanne de zone

Assurez-vous que le module relais RF (BDR91) est connecté à la vanne de zone et sous tension.

Si vous souhaitez contrôler la température de la zone à l'aide du thermostat evohome (qui doit se couver dans cette zone), veuillez appuyer sur OUI. Autrement, appuyez sur NON et liez une sonde. Il peut soit s'agir d'un thermostat d'ambiance digital (DTS92) soit d'une sonde de température d'ambiance (HCW82/HCF82).

Pour lier le thermostat d'ambiance digital (DTS92)

1 Appuyez sur le bouton de mise en marche pendant 2 secondes afin demettre l'appareil en veille
2 Appuyez simultanément sur les flèches de direction (haut et bas) pendant 3 secondes. INst doit s'afficher
3 Appuyez sur la flèche de direction vers le bas. COnt doit s'afficher
4 Appuyez trois fois sur la flèche de direction vers le haut. CLr doit s'afficher
5 Appuyez une fois sur le bouton de mise en marche pour effacer toutes les anciennes données de liaison
6 Appuyez sur la flèche de direction vers le haut. COnt doit s'afficher
7 Appuyez une fois sur le bouton de mise en marche pour envoyer le signal de liaison au thermostat evohome
3 Le thermostat evohome doit afficher le message AVEC SUCCES (en cas contraire, recommencez l'opération de liaison)

Pourlier une sonde de température d'ambiance (HCW82 ou HCF82)

1 Appuyez une fois sur le bouton Lier dans le coin inférieur droit de l'appareil. Le tímoin rouge va clignoter
Le thermostat evohome doit afficher le message AVEC SUCESS (en cas contraire, recommencez l'opération de liaison)

1

Puis, sur le Module relais RF (BDR91)

1 Appuyez sur le bouton pendant 15 secondes (jusqu'à ce que le témoin rouge clignote rapidement) pour effacer toutes les anciennes données de liaison
2 Appuyez de nouveau sur le bouton pendant 5 secondes (jusqu'à ce que le témoin rouge clignote lentement)
3 Sur le thermostat evohome, appuyez sur le bouton vert ( ) pour Lier
4 Le thermostat evohome doit afficher le message AVEC SUCCES (en cas contraire, recommencez l'opération de liaison)

1

2

APPUYER PENDANT

15 SECONDES

APPUYER PENDANT

5 SECONDES

Tête de radiateur (HR80)

Thermostat evohome

Si vous ne suivez PAS la CONFIGURATION GUIDEE, veillez d'abord suivre les etapes affichees sur l'écran du thermostat evohome :

1.Appuyez sur
"Réglages" pendant
3 seconds
2.Validez à l'aide de la touche verte
3. Appuyez sur AJOURNAL UNE ZONE
4. Appuyez sur la zone pour laquelle vous souhaite ajouter le régulateur
5. Renommez la zone si nécessaire et/ou Valdez à l'aide de la touche verte
6. Appuyez sur VANDE DE RADIATEUR

Mise sous tension et liaison d'une tête de radiateur (HR80)

Si vous souhaitez contrôler la température de la zone à l'aide du thermostat evohome (qui doit se couver dans cette zone), veuillez appuyer sur OUI. Autrement, appuyez sur NON et liez la sonde.

Sur la tête de radiateur HR80, vous deveztier la sonde et l'actionneur séparément

Mettez sous tension la tete de radiateur (voir les instructions sur HR80)

Pour lier la sonde

2 Tournez les agrafes de maintien sur chaque cote du thermostat afin de pouvoir-retirer la plaque inférieure
3 Appuyez sur le bouton de liaison situé dans un renforcement en dessous de la tête de radiateur
L'écran de la tête de radiateur devrait brievement afficher une icône RF clignotante puis indiquer SYNC en cas de succès. Le thermostat evohome indiquera également si la liaison s'est déroulée avec succès (en cas contraire, recommencez l'opération de liaison)

2
VUE LATERALE

3
VUE DU DESSOUS

Pour lier l'actionneur

5 Appuyez sur le bouton Lier de la tete de radiateur (si il y a plusieurs têtes de radiateur HR80 dans la zone, repêtez cette opération sur chacune d'entre elles). L'écran devrait afficher une icône RF clignotante
Sur le thermostat evohome, appuyez sur le bouton vert (p) pour Lier
Assurez-vous que (toutes) les têtes de radiateur affichent SYNC. Si une tête de radiateur n'affiche pas SYNC et que l'icone RF continue à clignoter, appuyez de nouveau sur le thermostat evohome pour renvoyer le signal de liaison
8 Appuyez sur la flèche Suivant du thermostat evohome

Régulateur de plancher chauffant (HCE80 ou HCC80)

Thermostat evohome

Si vous ne suivez PASla CONFIGURATIONGUIDEE, veillez suffreles étapes affichées surl'écran du thermostatevohome une fois quele régulateur de plancherchauffant et que lessondes ont été installés :

1. Appuyez sur "Réglages" pendant 3 secondes
2. Valdez à l'aide de la touche verte
3. Appuyez sur AJOURNAL UNE ZONE
   4.Appuyez sur la zone à laquelle vous etes en train d'ajour le regulateur puis selectionnez PLANCHER CHAUFFANT
4. Vous allez doivent installer une sonde (HCW82, HCF82, DTS92) sur chaque zone contrôle par le régulateur de plancherchauffant et la lier authermostat evohome.

Veuillez repeter cette
procedure pour chaque
zone utilisant un
plancher chauffant.

Assurez-vous que la zone à laquelle vous ajoutez un thermostat evohome correspond à la bonne zone de plancher chauffant.

Mise sous tension et liaison d'un régulateur de plancher chauffant (HCE80 ou HCC80)

Si vous souhaitez contrôler la température de la zone à l'aide de votre thermostat evohome (qui doit se couver dans cette zone), veuillez appuyer sur OUI. Autrement, appuyez sur NON et liez une sonde. Il peut soit s'agir d'un thermostat evohome d'ambiance digital (DTS92) soit d'une sonde de température d'ambiance (HCW82/HCF82).

Pour lier le thermostat d'ambiance digital (DTS92)

1 Appuyez sur le bouton de mise en marche pendant 2 secondes afin demettre l'appareil en veille
2 Appuyez simultanément sur les flèches de direction (haut et bas) pendant 3 secondes. INst doit s'afficher
3 Appuyez sur la flèche de direction vers le bas. COnt doit s'afficher
4 Appuyez trois fois sur la flèche de direction vers le haut. CLr doit s'afficher
5 Appuyez une fois sur le bouton de mise en marche pour effacer toutes les anciennes données de liaison
6 Appuyez sur la flèche de direction vers le haut. COnt doit s'afficher
7 Appuyez une fois sur le bouton de mise en marche pour envoyer le signal de liaison au thermostat evohome
8 Le thermostat evohome doit afficher le message AVEC SUCCES (en cas contraire, recommencez l'opération de liaison)

Pourlier une sonde de température d'ambiance (HCW82 ou HCF82)

1 Appuyez une fois sur le bouton Lier dans le coin inférieur droit de l'appareil. Le tímein rouge va clignoter
Le thermostat evohome doit afficher le message AVEC SUCCES (en cas contraire, recommencez l'opération de liaison)

SUITE SUR LA PAGESUVANTE

Régulateur de plancher chauffant (HCE80 ou HCC80) ...suite

Il existe deux versions du HCE80 / HCC80 :

Dans la nouvelle, la procédure de liaison ne requiert qu'une étape, alors que l'ancienne en impose deux.

Notez la couleur des
témoinés (Vert ou Rouge)
et suivez la procédure
relative à la version

Puis sur le régulateur de plancher chauffant :

1 Pressez le bouton de liaison (jusqu' a ce que le témoin de liaison s'allume et que le témoin de la zone clignote.

Si le témoin de la zone clignote VERT, vous disposez de la nouvelle version et devrez suivre la procédure ne compteant qu'une étape.

Si le témoin de la zone clignote ROUGE, vous devrez effectuer les deux étapes décrites ci-après pour lier les apparèils.

Procedure de liaison à une étape. (Le témoin clignote VERT)

2 Au thermostat evohome, pressez la touche verte de liaison
3 Lorsque le témoin de la zone se fixe au JAUNE, la liaison est effective

Répêtez cette procédure de 2 à 3 pour lier chacune des zones en pressant le bouton de liaison (♀) deux fois. Le tímein de la zone suivante clignote.

Procedure de liaison à deux étapes. (Le témoin clignote ROUGE)

4 Au thermostat evohome, presse la touche verte de liaison
Lorsque le message est reçu le témoin de zone se fixera au ROUGE
6 Au régulateur evohome, pressez la flèche «回头 »
Presse le bouton de liaison du régulateur HCE80/HCC80. Le témoin de la zone clignotera VERT
8 Au thermostat evohome, pressez la touche verte de liaison
9 Le témoin vert de la zone du régulateur de plancher chauffant doit maintainer s'afficher fixement
Le thermostat evohome doit afficher le message AVEC SUCCES (en cas contraire, recommencez l'opération de liaison)

Répêtez cette procédure de 4 à 7 pour lier chacune des zones suivantes en pressant à l'evohome la touche verte de liaison (↑

Module de vanne de mélange (HM80)

Thermostat evohome

Si vous ne suivez PAS la CONFIGURATION GUIDEE, veillez suffre les étapes affichées sur l'écran du thermostat evohome une fois que le module de vanne de mélange et que la sonde a été installée :

1. Appuyez sur "Réglages" pendant 3 secondes
2. Valdez à l'aide de la touche verte
3. Sélectionnez AJOUTER UNE ZONE
4. Sélectionnez la zone à laquelle vous étés en train d'ajouter le régulateur puis sélectionnez VANNE DE MÉLANGE
5. Si vous souhaitez contrôler la température de la zone à l'aide du thermostat evohome (qui doit se trouver dans cette zone), veuillez appuyer sur OUI. Autrement, appuyez sur NON et liez la sonde.

Mise sous tension et liaison d'un module de vanne de mélange (HM80)

Un module de vanne de mélange doit impérativement être monté par un installerur habilité. Vousdezestinstaller une sonde (HCW82, HCF82 ou DTS92) avant de lier le régulator au thermostat evohome, sauf si vous utilisez le thermostat evohome en tant que sonde.

Pour lier le thermostat d'ambiance digital (DTS92)

1 Appuyez sur le bouton de mise en marche pendant 2 secondes afin demettre l'appareil en veille
2 Appuyez simultanément sur les flèches de direction (haut et bas) pendant 3 secondes. INst doit s'afficher
3 Appuyez sur la flèche de direction vers le bas. COnt doit s'afficher
4 Appuyez trois fois sur la flèche de direction vers le haut. CLr doit s'afficher
5 Appuyez une fois sur le bouton de mise en marche pour effacer toutes les anciennes données de liaison
6 Appuyez sur la flèche de direction vers le haut. COnt doit s'afficher
7 Appuyez une fois sur le bouton de mise en marche pour envoyer le signal de liaison au thermostat evohome
8 Le thermostat evohome doit afficher le message AVEC SUCCES (en cas contraire, recommencez l'opération de liaison)

SUITE SUR LA PAGE

SUVANTE

Module de vanne de mélange (HM80) ...suite

Pour lier une sonde de température d'ambiance (HCW82 ou HCF82)

1 Appuyez une fois sur le bouton Lier dans le coin inférieur droit de l'appareil. Le tímein rouge va clignoter
Le thermostat evohome doit afficher le message AVEC SUCCES (en cas contraire, recommencez l'opération de liaison)

1

Puis, sur le module de vanne de mélange

1 Appuyez pendant 4 secondes sur les deux boutons du module de vanne de mélange jusqu'à ce que le témoin rouge clignote
Sur le thermostat evohome, appuyez sur le bouton vert ( ) pour Lier
3 Appuyez sur la flèche Suivant du thermostat evohome

APPUYER PENDANT 4 SECONDS

Étape 4 : essai du système

À présent que tous les apparciels sont liés à votre thermostat evohome evohome et installés à leurs emplacements définitifs, assurez-vous que le système fonctionne correctement et que tous les apparciels répondent aux commandes envoyées par le thermostat evohome.

Vouss pouvez effectuer une simple vérification de fonctionnement du système de chauffage en réglant la température de chaque zone au minimum et au maximum et en observant la réponse des têtes de radiateur, des contrôleurs de zone et de la chaudière. Pour économique de l'énergie, les apparciels sur piles communiquent uniquement avec le thermostat evohome toutes les quatre minutes. Par conséquent, il se peut que le système ne réponde pas immédiatement à un changement manuel de température.

Dans cette section

Vérification avancée de la communication RF

Appareils électriques sans fil

Appareils sur piles sans fil

30

30

31

Vérification avancée de la communication RF

Pour economiser de l'énergie, les apparèels sur piles communiquent uniquement avec le thermostat
evohome toutes les quatre minutes.
Par conséquent, il se peut que le système ne réponde pas immidiatement à un changement manuel.

Pour vérifier la puissance du signal RF entre les apparèils sans fil et le thermostat evohome, allez dans VÉRIFIÉ COM RF du menu de l'installateur du thermostat evohome et testez chaque apparéil sans fil.

Sur le thermostat evohome, appuyez sur "Réglages" pendant 3 secondes
2 Appuyez sur l'encoche verte
3 Appuyez sur VÉRIFIÉ COM RF
4 Sélectionnez les apparèils que vous voulez tester

Appareils électriques sans fil

Il n'est pas nécessaire de mettre les apparciels électriques en mode test. Ils répondront automatiquement au message de test envoyé à partir du thermostat evohome :

Module relais RF (BDR91)

• Le témoin vert du coffret relais va clignoter de manière différente pour indiquer la puissance du signal. Un signal de mauvaise qualité sera indiqué par 1 clignotement tandis qu'un signal d'excellente qualité sera indiqué par 5 clignotements. L'absence de clignotement signifie que le coffret relais n'a pas reçu de signal de test de la part du thermostat evohome

Passerelle d'accès (RFG100)

• Le témoin vert de la passerelle va clignoter de manière différente pour indiquer la puissance du signal. Un signal de mauvaise qualité sera indiqué par 1 clignotement tandis qu'un signal d'excellente qualité sera indiqué par 5 clignotements. L'absence de clignotement signifie que la passerelle n'a pas reçu de signal de test de la part du thermostat evohome

Régulateur de plancher chauffant (HCE80/HCC80)

• Le témoin vert de la zone testée du régulateur de plancher chauffant va clignoter de manière différente pour indiquer la puissance du signal. Un signal de mauvaise qualité sera indiqué par 1 clignotement tandis qu'un signal d'excellente qualité sera indiqué par 5 clignotements. L'absence de clignotement signifie que le régulateur de plancher chauffant n'a pas reçu de signal de test de la part du thermostat evohome

Appareils sur piles sans fil

Les apparèils sur piles sans fil doivent être mis en modetest pour pouvoir envoyer et receivevoir un signal de test :

Tête de radiateur (HR92)

1 Appuyez sur le bouton pour afficher le nom de la zone.
2 Appuyez de nouveau sur le bouton pendant 5 secondes
3 Tournez le cadran jusqu'à ce que TEST s'affiche
4 Appuyez sur le bouton

Le thermostat evohome va afficher la puissance du signal (mauvaise à excellente) et la tête de radiateur va afficher une barre de puissance du signal avec un indice de classement partant de 1 (mauvaise) à 5 (excellente). O signifie que la tête de radiateur n'a pas reçu de signal de test de la part du thermostat evohome.

Pourvoir du mode test,tournezlecadran jusqu'ac que Sortir s'affiche et appuyez sur le bouton 日 .La sortie s'effectuera automatiquement au bout de 10 minutes.

Vérification avancée de la communication RF...suite

Tête radiateur (HR80)

1 Déconnectez la tête de radiateur de l'adaptateur sur le radiateur
2 Tournez le cadran de réglage dans le sens des aiguilles d'une montre (environ deux rotations complètes) jusqu'à ce que TEST s'affiche

Le thermostat evohome affiche la puissance du signal (mauvaise à excellente). L'absence de tout affichage à l'écran du thermostat evohome signifie que la tête de radiateur n'a pas reçu de signal de test de la part du thermostat evohome.

Pour sortir du mode test, retirez les piles du régulateur et réinsérez-les. La sortie s'effectuera automatiquement au bout de 5 minutes.

2

Thermostat d'ambiance digital (DTS92)

1 Mettre le thermostat d'ambiance en mode veille (afficher I'icone)
2 Appuyez simultanément sur les flèches de direction (haut et bas) pendant 3 secondes
3 Appuyez une fois sur la flèche de direction vers le bas. CONT doit s'afficher
4 Appuyez pendant 3 secondes sur la flèche de direction vers le bas. TEST doit s'afficher
5 Appuyez pendant 3 secondes sur la flèche de direction vers le bas. SS doit s'afficher

Le thermostat evohome va afficher la puissance du signal (mauvaise à excellente) et le thermostat d'ambiance va afficher un indice de classement de puissance du signal partant de 1 (mauvaise) à 5 (excellente). 0 signifie que le thermostat d'ambiance n'a pas reçu de signal de test de la part du thermostat evohome.

Pour sortir du mode test, appuyez sur le bouton Marche/ Arrêt du thermostat d'ambiance pendant 5 secondes. La sortie s'effectuera automatiquement au bout de 10 minutes.

Vérification avancée de la communication RF...suite

Sonde de température d'ambiance (HCF82 ou HCW82)

Otez le couvercle de la sonde
2 Appuyez sur le bouton Lier jusqu'à ce que le témoin rouge s'éteigne (environ 30 secondes)
3 Le témoin rouge clignote à chaque fois qu'un message de test est envoyé

Le thermostat evohome affiche la puissance du signal (mauvaise à excellente). L'absence de tout affichage signifie que la sonde de température n'a pas reçu de signal de test de la part du thermostat evohome.

Pour sortir du mode test, appuyez sur le bouton Lier de la sonde de température. La sortie s'effectuera automatiquement au bout de 5 minutes.

1

2
APPUYER
PENDANT
30 SECONDES

Thermostat sans fil pour gallon ECS (CS92A)

1 Appuyez sur le bouton de l'émetteur récepteur du thermostat de chauffe-eau
Le témoin vert s'allume. En cas contraire, veuillez réinsérer les piles et réessayer

Le thermostat evohome va afficher la puissance du signal (mauvaise à excellente) et le témoin rouge de l'émetteur récepteur va clignoter de manière différente pour indiquer la puissance du signal. Un signal de mauvaise qualité sera indiqué par 1 clignotement tandis qu'un signal d'excellente qualité sera indiqué par 5 clignotements. L'absence de clignotement signifie que l'émetteur récepteur n'a pas reçu de signal de test de la part du thermostat evohome.

Pour sortir du mode test, appuyez sur le bouton de l'émetteur récepteur.

Configuration et modification

Une fois que vous avez effectué ces étapes, vous étés prét à utiliser evohome. Vous avez également la possibilité d'ajuster les paramètres du thermostat evohome afin qu'ils correspondent exactement aux conditions requises par le système de chauffage. Le fonctionnement et les options de chaque zone peuvent également être ajustés. Ils sont disponibles à partir du menu de l'installateur.

Des composants peuvent être ajoutés ou replacés en modifient les zones ou le système à partir du menu de l'installateur.

Dans cette section

Paramètres et options de contrôle 38

Ajout et remplacement de composants d'un système existant 39

Paramètres et options de contrôle

Une fois que vous avez effectué ces étapes, vous étes prét à utiliser evohome. Le guide d'utilisation contient toutes les instructions vous permettant de personnelier les réglages du thermostat evohome.

Vouavesegalementla possibilied'ajusterles parametres devoretthermostatevohomeafinquilscorrespondent exactementauxconditionsrequiseparlesystemedechauffage. Ils sontdisponiblesa partir du menu deIinstallateur.

Sur le thermostat evohome, appuyez sur "Réglages" pendant 3 secondes
2 Appuyez sur l'encoche verte
3 Appuyez sur RÉGLAGES DES PARAMÉTRES et Sélectionné le paramètre que vous souhaitez régler :

• Étalonnage sonde interne
• Cycles/heure
  Temps marche mini
• Mise en sécurité
• Optimisation
  Parametre eau chaude

Retrouvez plus de renseignements à propos de ces paramètres sur www.evohome.honeywell.com

Ajout et remplacement de composants d'un système existant

Ajout et remplacement de composants d'un système existant

Sur le thermostat evohome, appuyez sur "Réglages" pendant 3 secondes
2 Valdez a l'aide de la touche verte
Pour changer un apparéil dans une zone, appuyez sur RÉGLAGES DE LA ZONE et SéLECTIONNZ le nom de la zone pour ajouter ou changer d'actionneur
4 Appuyez sur le bouton de l'application, puis sur Suivant et suivez les instructions de liaison d'un nouvel actionneur
Pour changer la sonde, appuyez sur le bouton de la sonde, selectionnez le type de sonde ou appuyez sur Suivant et suivez les instructions de liaison d'une sonde. Si I'ancien produit n'est pas nécessaire dans le système, pensez à retarder les piles car il se peut qu'il essaye tout de même de communiquer avec le système.

Pour changer un module relais de chaudière, une vanne du système, un composant d'eau chaude ou une passerelle à distance

1 Appuyez sur MODULES SYSTÉME
2 Sélectionnez le type d'appareil et suivez les instructions de liaison. Si l'ancien produit n'est pas nécessaire dans le système, pensez à le débrancher car il se peut qu'il essaye tout de même de communiquer avec le système.

Annexe

Schemas de cablage et du systeme de chauffage

Dans cette section

Exemple de systèmes evohome 41

Schemas de cablage 43

Informations relatives à la sécurité 44

45

Exemple de systèmes evohome

Contrôle de la chaudière

Le thermostat evohome est utilisé en tant que sonde dans tout le domicile qui est contrôle à la même heures et applique la même programmation horsaire de température.

Ce système inclut également la connexion sans fil qui est disponible qu'elle que soit la configuration.

Figure 1: système à zone simple

Figure 2: stockage d'eau chaude sanitaire et système de chauffage multizone. Ce système nécessite l'utilisation de plusieurs HR92 ou autres solutions multizone pour les radiateurs.

Connexion d'un module relat de chaudière sans fil

Chaudière standard

Figure 3:cablage d'une chaudiere standard (pas de fonctionnement prolongé de la pompe). Le relais alimentete I'entreee electrique de la chaudiere.

Chaudiere nécessitant une alimentation électrique permanente

Pour une utilisation avec une chaudière nécessitant une alimentation électricque permanente (il s'agit généralement du câblage d'une chaudière Combi). Veuillez consulter les instructions du fabricant. Cette utilisation est adaptée aux chaudières à basse tension ou aux entrées de thermostat d'ambiance à 230V (courant alternatif).

Figure 4:chaudiere necessitant une alimentation electrique permanente

Schémas de câblage

Connexion d'une vanne de zone 2 voies

Figure 5: connexion d'une vanne de zone 2 voies

V/J: cable de terre Vert/Jaune

BL:neutre bleu (moteur)

M : phase marron (moteur)

GR : gris pour contact de fin de course (s'il est utilisé) alimentation électricque permanente

O: orange pour contact de fin de course (s'il est utilisé). Dans un système cable classique, cette disposition alimentée la chaudière. Lorsqu'un module relais de chaudière sans fil est installé, l'interrupteur d'extremité n'est pas nécessaire

Figure 6

Module OpenTherm RF

Informations relatives à la sécurité

Certifications

Conforme aux exigences en matière de protection des directives suivantes :

CEM:2004/108/EC

LVD:2006/95/EC

R&TTE:1999/05/EC

Par la presente, Honeywell déclare que ce Thermostat evohome est conforme aux exigences essentielles et aux autres dispositions de la directive 1999/5/CE qui lui sont applicables.

Considérations générales de conformité à CEM

Veuillez consulter la norme NF EN 61000-5-1 et -2 pour obtenir plus de renseignements.

Avertissement : veuillez couper l'alimentation électricne principale et sécuriser le lieu de travail avant de commercer les opérations de câblage de l'appareil afin d'éviter les chocs électriques ou l'endommagement de cet équipement. L'installation doit être confiée à une personne habilitée.

Emplacement de I'appareil

Pour obtenir les mêilles performances, il convient d'installer evotouch dans un lieu dégagé étant donné qu'il s'agit d'un apparéil à radiofréquence. Maintenez une distance d'au moins 30 cm avec tout autre object métallique, y compris des boîtiers muraux et d'au moins 1 mètre de tout autre apparéil électrique (exemples : poste radio, téléviseur, ordinateur personnel, etc.). Ne le placez pas sur des boîtiers muraux métalliques.

Pour obtenir des performances optimales de contrôle de la température, n'installez pas evotouch à proximé d'une source de chaleur ou de froid (exemples : cuisineire, lampe, radiateur, entrées de porte, fenêtres).

Avis de non responsabilité

Ce produit, sa documentation et son conditionnement, sont protégés par divers droits de propriété intellectuelle appartenant à Honeywell Inc. et à ses filiales en vertu des lois

du Royaume-Uni et d'autres pays. Ces droits de propriété intellectuelle et de propriété peuvent inclure des demandes de brevets, des dessins ou modèles enregistrés, des dessins ou modèles non enregistrés, des marques déposées, des marques non déposées et des droits d'auteur.

Honeywell se reserve le droit de modifier sans préavis leprésent document, le produit et ses fonctionnalités. Le présence document remplace toutes les instructions des précédentes versions et s'applique uniquement au(x) produit(s) décrit(s).

Ce produit a été concu pour être utilisé avec les applications mentionnées en détails dans leprésent document. Pour toute utilisation sortant du cadre des instructions décrites dans leprésent document, veuillez contacter Honeywell pour obtenir plus de renseignements. La société Honeywell ne peut être tenue responsable d'une'utilisation incorrecte du ou des produits décrites dans leprésent document.

VEUILLEZ RESPECTER VOTRE ENVIRONNEMENT!

Veiliez à éliminer ce produit et tout emballage ou documentation de manière ajustée.

Directive DEEE 2012/19/EC

Directive relative aux déchets
d'équipements électriques et électroniques

• À la fin du cycle de vie du produit, éliminer l'emballage et le produit par le biais d'un centre de recyclage ajust.
• Ne pas jeter l'appareil avec les déchets menagers.
• Ne pas brûler le produit.
• Retirer les piles.
• Éliminer les piles conformément aux exigences légales de votre pays et ne pas les jeter avec les déchets menagers.

Caracteristiques techniques du thermostat evohome

Électrique

Module d'alimentation	Tension alternative d'entrée : 230V *10 %Tension continue de sortie :4V *0,2V, max 26W
Tension continu d'entrée de la sonde de température	4V ±0,2V, max. 2,6W
Longueur (max) du cable deasse tension	10m, 1,0mm2; 5m, 0,5mm2
Type de pile(rechargeable)	Type AA 1,2V NiMH 2000-2400mAh

Communication RF

Bande RF	ISM (868.0–870.0) MHz, RX Classe 2
Portée de communication RF	30m dans un environnement d'habitations résidentielles

Normes environnementales et d'utilisation

Température de fonctionnement	0 à 40°C
Température de stockage	-20 à +50°C
Humidité	10 à 90 % d'humidité relative sans condensation
Indice de protection IP	IP30

Mécanique

Fabriqué pour et pour le compte de la division Environmental and Combustion Controls de Honeywell Technologies Sàrl, ACS-ECC EMEA, Z.A. La Pièce 16, 1180 Rolle, Suisse par son représentant/agree Honeywell Inc.

FR

Honeywell SA

72, chemin de la Noue

74380 Cranves Sales

Tél. [phone]
