Type de produit	Microphone
Marque	TOA
Modèle	TS-904
Type de microphone	Dynamique
Directivité	Cardioïde
Réponse en fréquence	50 Hz - 15 kHz
Impédance	600 Ω symétrique
Sensibilité	-75 dB (1V/Pa à 1 kHz)
Connecteur	XLR 3 broches
Dimensions (L x Ø)	180 x 50 mm
Poids	300 g
Alimentation	Passif (sans alimentation)
Utilisation recommandée	Parole, chant, conférence
Accessoires inclus	Clip de micro, adaptateur fileté
Matériau du boîtier	Métal
Finition	Noire mate
Entretien	Nettoyer avec un chiffon sec et doux ; ne pas utiliser de solvants
Sécurité	Éviter les chocs et l'humidité ; ne pas exposer à des températures extrêmes
Réparabilité	Pièces détachées disponibles auprès du service après-vente TOA

FOIRE AUX QUESTIONS - TS-904 TOA

Comment brancher le microphone TOA TS-904 ?

Le microphone utilise un connecteur XLR 3 broches. Branchez-le directement sur l'entrée micro de votre table de mixage ou amplificateur. Assurez-vous que le câble XLR est de bonne qualité et bien verrouillé.

Le microphone ne produit aucun son, que faire ?

Vérifiez d'abord que le câble est correctement connecté aux deux extrémités. Testez le microphone sur une autre entrée. Si le problème persiste, inspectez le câble pour d'éventuelles coupures. Le microphone TOA TS-904 est un modèle dynamique passif, il ne nécessite pas d'alimentation fantôme.

Quelle est la directivité du TS-904 ?

Le TOA TS-904 possède une directivité cardioïde, ce qui signifie qu'il capte principalement le son provenant de l'avant et réduit les bruits latéraux et arrière. Idéal pour la prise de son en environnement bruyant.

Puis-je utiliser le TS-904 avec un ordinateur ?

Oui, mais vous aurez besoin d'une interface audio ou d'un adaptateur prenant en charge l'entrée XLR. La plupart des cartes son intégrées aux ordinateurs n'acceptent que du jack 3,5 mm. Une interface USB avec entrée XLR est recommandée.

Comment nettoyer le microphone ?

Utilisez un chiffon doux et sec pour essuyer le boîtier. Pour la grille, vous pouvez la dévisser et la laver à l'eau tiède savonneuse, puis la sécher complètement avant de la remonter. Évitez tout solvant ou produit abrasif.

Le micro émet un ronflement, comment résoudre ?

Un ronflement est souvent dû à une masse défectueuse ou à des interférences électromagnétiques. Vérifiez les connexions et éloignez le câble des sources d'alimentation. Utilisez un câble XLR symétrique de bonne qualité.

Quelle est la garantie du TOA TS-904 ?

La garantie standard est généralement de 2 ans pour les produits TOA. Conservez votre facture d'achat. Pour les conditions exactes, contactez votre revendeur ou le service après-vente TOA.

Où trouver le manuel d'utilisation ?

Le manuel est disponible en téléchargement gratuit sur le site notice-facile.com. Vous pouvez également le demander directement à TOA via leur service client.

Puis-je remplacer la grille du micro ?

Oui, la grille est généralement dévissable. Vous pouvez commander une grille de rechange auprès de TOA ou d'un revendeur agréé. Assurez-vous que la nouvelle grille est compatible avec le modèle TS-904.

Est-il compatible avec les pieds de micro standards ?

Oui, le TOA TS-904 est équipé d'un filetage standard (5/8 pouces avec adaptateur inclus). Il peut être monté sur la plupart des pieds de micro ou perches.

MODE D'EMPLOI TS-904 TOA

Thank you for purchasing TOA's Microphones.

Please carefully follow the instructions in this manual to ensure long, trouble-free use of your equipment.

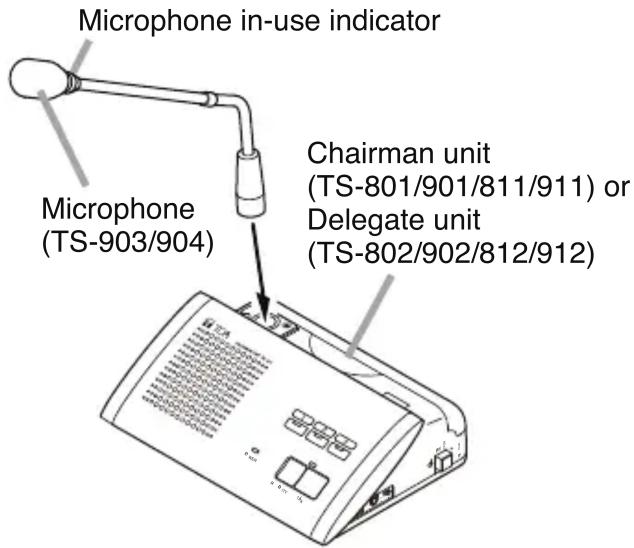

1. GENERAL DESCRIPTION 2. INSTALLATION

The TS-903 and TS-904 Microphones are designed for exclusive use with the Chairman units (TS-801, TS-901, TS-811, and TS-911) and the Delegate units (TS-802, TS-902, TS-812 and TS-912) of the TOA Infrared Conference Systems.

The TS-903 is of standard type, and the TS-904 is of long type.

1. SPECIFICATIONS

Model No.	TS-903 TS-904
Type	Electret condenser microphone
Directivity	Unidirectional
Rated Impedance	1.8 kΩ
Rated Sensitivity	-37 dB (1 kHz, 0 dB = 1 V/Pa)
LED Indicator	Speech indicator (ring type)
Frequency Response	100 Hz – 13 kHz
Output Connector	Combined type of XLR-4-32
Operating Temperature	0 to 40 °C (32 to 104 °F)
Operating Humidity	90 %RH or less (no condensation)
Finish	Gooseneck: Stainless steel, blackOther: ABS resin, black
Length	368 mm (14.49") 518 mm (20.39")
Weight	90 g (0.21 lb) 105 g (0.23 lb)
Applicable Unit (Option)	Chairman unit: TS-801, TS-901, TS-811, TS-911Delegate unit: TS-802, TS-902, TS-812, TS-912

Note: The design and specifications are subject to change without notice for improvement.
