813 - Chauffage ROSIERES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poêle à bois et charbon (chauffage)
Marque	ROSIERES
Modèle	813 (avec hublot)
Dimensions (H x L x P)	550 x 350 x 500 mm
Poids	65 kg
Diamètre de la buse	110 mm
Hauteur à l'axe de la buse	260 mm
Dimensions du foyer	L 350 x L 190 x H 200 mm
Combustibles recommandés	Anthracite 20×30, bois dur (chêne, hêtre) en bûches de 33 cm
Puissance calorifique (bois/charbon)	4,2 kW (3600 mth)
Volume chauffé (corrigé)	120 m³
Durée de fonctionnement en allure normale	8 heures
Consommation en allure normale	0,660 kg/h
Consommation en allure ralentie	0,100 kg/h
Durée de fonctionnement en allure ralentie	15,30 heures
Réglage de l'allure	Par volet d'air sur la porte du cendrier ; positions 0 à 4
Entretien courant	Décendrage matin, midi et soir ; nettoyage du hublot et de l'émail à froid avec un chiffon humide
Sécurité	Portes toujours fermées ; ne pas obstruer la cheminée ; ramonage annuel obligatoire
Installation	Placer près d'un conduit de cheminée indépendant ; pente ascendante de 5 cm/m pour les tuyaux ; distance >16 cm des matériaux combustibles
Pièces de rechange	Commandes chez le revendeur ; indiquer le numéro d'appareil et de série (sur la plaque signalétique)
Garantie	Faire dater et signer le certificat de garantie par l'installateur

FOIRE AUX QUESTIONS - 813 ROSIERES

Quels combustibles puis-je utiliser dans le poêle ROSIERES 813 ?

Vous pouvez utiliser de l'anthracite 20×30 (recommandé), des boulets maigres, du bois dur (chêne, hêtre) en bûches de 33 cm, ou du flambant sec 20×30 et des boulets BB9. Les performances diffèrent selon le combustible.

Comment régler l'allure de combustion ?

Le réglage s'effectue avec le volet d'air situé sur la porte du cendrier. La position 2 correspond à l'allure normale, la position 4 est réservée aux reprises (utilisation brève), et les positions 0-1 pour le ralenti de nuit.

Comment effectuer le premier allumage ?

Le premier allumage doit être conduit à feu très doux pendant plusieurs heures pour sécher le réfractaire. Si la cheminée est froide, brûlez d'abord du bois pour réchauffer le conduit et amorcer le tirage.

Quels sont les gestes d'entretien quotidiens ?

Effectuez un décendrage matin, midi et soir en actionnant le levier à l'arrière gauche. Nettoyez le hublot et l'émail lorsque l'appareil est froid avec un chiffon humide.

Pourquoi la porte du foyer doit-elle toujours rester fermée ?

Laisser la porte ouverte peut provoquer une combustion anormale et endommager gravement l'appareil. Seules les portes correctement fermées garantissent un fonctionnement sûr et efficace.

Comment nettoyer le verre du hublot ?

Déposez la grille de hublot, faites tomber les cendres avec un pinceau ou un chiffon, puis nettoyez le verre avec un chiffon humide lorsque l'appareil est froid. Un blanchissement léger est normal avec le temps.

Quelles sont les précautions d'installation essentielles ?

Placez l'appareil près de la cheminée avec une pente ascendante de 5 cm/m pour les tuyaux. Assurez l'étanchéité des raccords, ne réduisez pas le diamètre des tuyaux (≥110 mm), et éloignez-les de plus de 16 cm de tout matériau combustible.

Comment entretenir la cheminée ?

Faites ramoner la cheminée au moins une fois par an. Vérifiez l'étanchéité du conduit (essai au feu de paille humide) et assurez-vous que le tampon de ramonage est bien en place. Ne branchez qu'un seul appareil par conduit.

Que faire si le tirage est insuffisant ?

Vérifiez que la cheminée n'est pas obstruée, qu'elle dépasse d'au moins 1 m au-dessus du faîte du toit, et qu'il n'y a pas de coudes ou de rétrécissements. Si le problème persiste, faites installer un aspirateur statique par un professionnel.

Comment commander des pièces de rechange ?

Adressez-vous à votre revendeur en indiquant le numéro d'appareil et le numéro de série (sur la plaque signalétique au dos) ainsi que la désignation de la pièce.

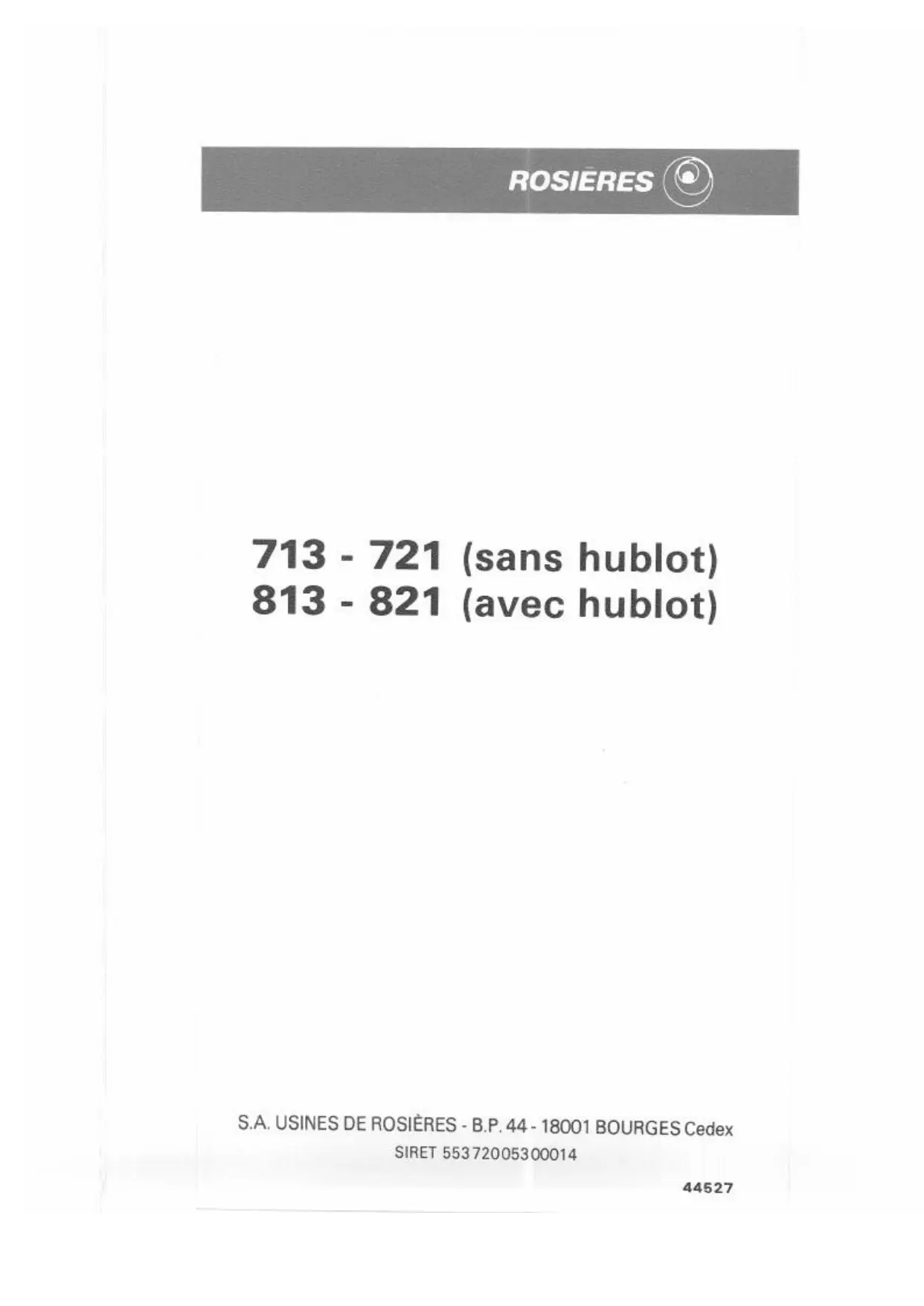

MODE D'EMPLOI 813 ROSIERES

713 - 721 (sans hublot)

813 - 821 (avec hublot)

S. A. USINES DE ROSIÈRES-B. P. 44-18001 BOURGES Cedex

SIRET 55372005300014

Garantie

ATTENTION:

Pour bénéficier de la garantie ROSIÉRES, n'omettez pas de faire dater et signer par votre installateur le certificat de garantie.

Pièces de rechange

En cas de réclamation ou pour commander une pièce de rechange, indiquez :

1° Le numéro de l'appareil et le numéro de série qui figurent sur la plaque signalétique au dos de l'appareil; 2° La désignation de la pièce.

Ou vous adresser :

Commande de pièces de rechange : A VOTRE REVENDEUR

En cas de réclamation :

S. a. USINES de rosières

Télex ROSIÈRES Usine 760.014 f

Sommaire

Présentation 2 Combustibles recommandés 2 Combustibles utilisables 2 Premier allumage 3 Chargement et réglage de l'allure 3 Déclenchement 4 Entretien 4 Installation 5

Toutes ces caractéristiques sont données à titre indicatif. Soucieux de toujours améliorer la qualité de sa production, ROSIÈRES pourra apporter à ses appareils des modifications liées à l'évolution technique, en respectant les conditions fixées à l'article 3 du décret n° 78-464 du 24 mars 1978.

Poies 713-813

H:550-P:500-L:350

Poids:65kg

Diamètre de la buse:110

Hauteur à l'axe de la buse par rapport au sol : 260

Dimension au foyer : L350 × L190 × H200

Différence entre les 2 appareils : un hublot sur le 813.

Poiles 721-821

H:780-P:500-L:400

Poids:87kg

de la buse:125

Hauteur à l'axe de la buse par rapport au sol : 450

Dimension au foyer : L 350 × 1.190 × H 270

Différence entre les 2 appareils : un hublot sur le 821.

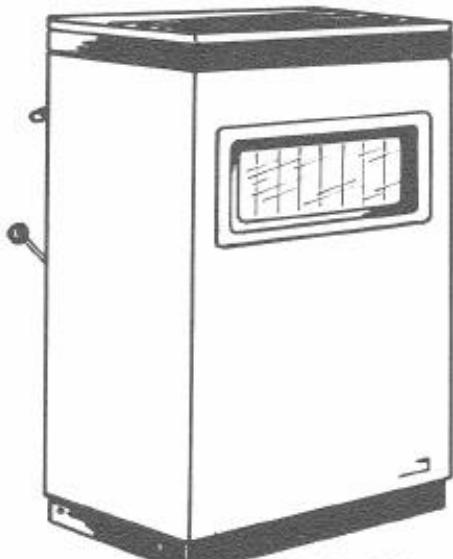

Poèle 821

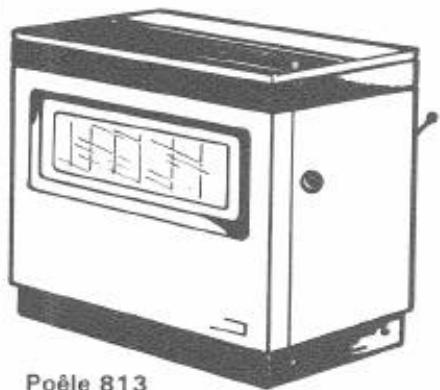

Poêle 813 (Les poêles 713 - 721 n'ont pas de hublot).

CHARACTERISTIQUES:

Nature du combustible	Puissance calorifique (kW)	Volume corrigé chauffé (m3)	Durée de fonct. en allure normale (en heures)	Consommation horsere correspondante approxi.		Durée de fonct. en allure ralentie (en heures)
				Allure normale (en kg/h)	Allure ralentie (en kg/h)
Poées 713 et 813BoisAnthracite du Nord20 × 30	4,2(3600 mth)	120	8,00	0,660	0,100	15,30
Poées 721 et 821BoisAnthracite du Nord20 × 30	6,0(5200 mth)	200	8,00	0,950	0,150	15,30

Combustibles recommandés

1) Le charbon :

Employer de préférence de l'anthracite 20 × 30.

Vous aurez également satisfaction avec des boulets maigres de bonne qualité.

2) Le bois :

Utiliser des bûches de 33cm, de préférence, bois dur et bien sec (chêne, châne, etc.).

Vous pouvez aussi utiliser :

• du flambant sec 20 × 30;

des boulets BB9.

Dans ce cas, les puissances calorifiques ainsi que les durées de fonctionnement sont différentes de celles indiquées sur le tableau ci-dessus.

Premier allumage

Ce premier allumage doit être conduit à feu très doux pendant plusieurs heures, pour assurer le séchage progressif du garnissage refractaire qui contient une certaine quantité d'humidité.

D'autre part, si la cheminée, n'ayant pas servi pendant un certain temps, est froide et humide, vous pouvez avoir des difficultés de tirage. Il est alors recommandé de brûler du bois dans l'appareil pour réchauffer et sécher la cheminée et amorcer le tirage.

Si après quelques jours et malgré ces précautions, l'appareil ne fonctionnait pas normalement avec le combustible convenable, faites appel à un spécialiste pour vérifier l'installation.

Chargement:

Le chargement doit être opéré en fonction de l'allure et de la durée du chauffage à obtenir.

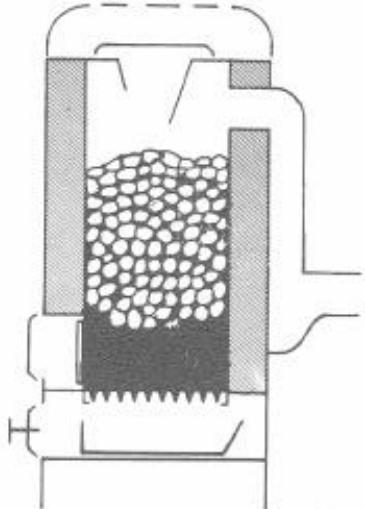

Pour obtenir le meilleur rendement avec votre poèle, il est préférable d'effectuer des chargements partiels (voir schéma ci-contre).

Chargement correct d'un poêlé à combustion à travers la masse

Lorsque le décrassage et le chargement ont été effectués, les portes et tampons de chargement doivent toujours rester bien fermés. Si vous laissiez la porte du foyer ou du cendrier ouverte, vous risqueriez de donner à la combustion une allure anormale, pouvant entraîner de graves déteriorations.

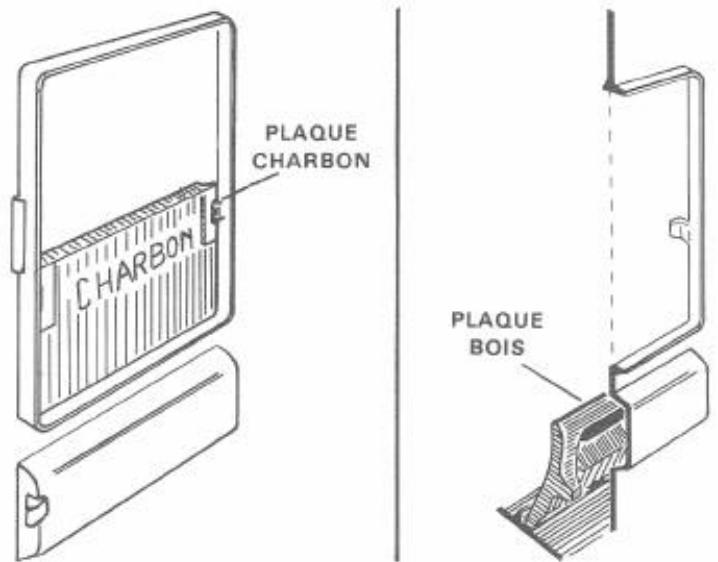

L'appareil est livré d'usine pour fonctionner au charbon (721 et 821). Pour l'utilisation au bois, il vous suffit:

-d'enlever le gueulard de chargement, et la plaque charbon;

-mettre en place la plaque foyer bois.

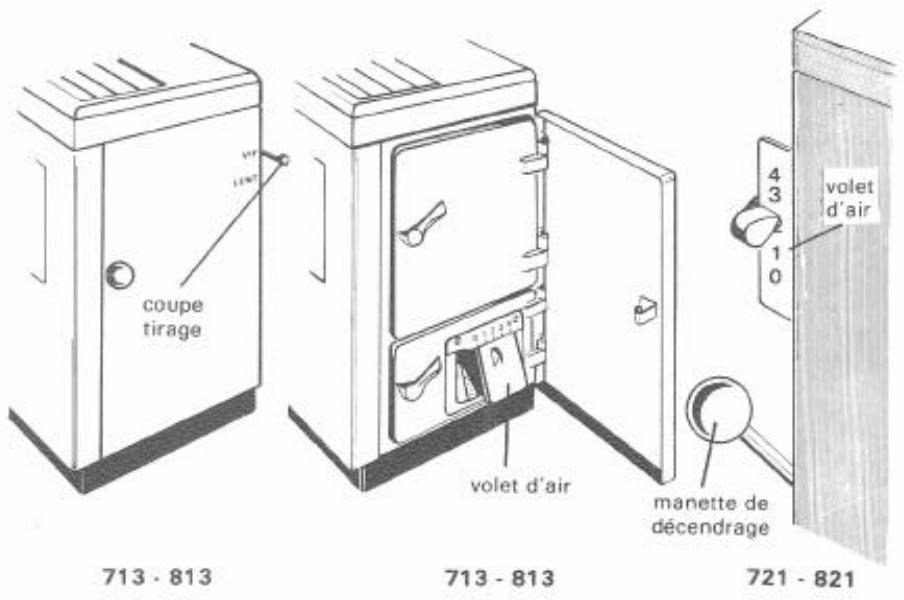

Réglage de l'allure:

Le réglage de l'allure s'effectue à l'aide du volet d'air dont la commande se trouve à l'arrête de la partie gauche sur l'appareil 721 - 821 et sur la porte de cendrier sur l'appareil 713 - 813.

L'allure normale est donnée par la position 2 sur le volet d'air.

RAPPEL : Les portes de foyers et de cendriers doivent être toujours fermées.

L'allure donnée par le volet sur le n° 4 ne doit être utilisée que peu de temps et seulement pour les reprises.

Pendant la nuit, vous aurez un bon ralenti en fermant l'admission d'air (volet entre 0 et 1 suivant le tirage de votre cheminée).

La reprise de nuit :

• dégriller;

ouvrir le volet d'air (position 4) ; - laisser reprendre ; recharger.

Lorsque la combustion est bien reprise, baisser le volet d'air.

Decendrage

Matin, midi et soir, un décendrage, obtenu en faisant pivoter alternativement le levier situé à l'arrière gauche de l'appareil, vous assurera une marche sans à-coup.

L'email :

L'entretien de l'émail demande quelques précautions.

Essuyez-le quand l'appareil est froid (après un ralenti de longue durée par exemple) et avec un chiffon humide.

Le verre de hublot :

Il est normal que le verre de hublot se salisse pendant l'utilisation du poêle. Il faut alors :

• Déposer la grille de hublot;
• Faire tomber les cendres (avec un pinceau ou un chiffon);
• Nettoyer le verre avec un chiffon humide. Cette opération doit se faire lorsque l'appareil est froid.

Vous pouvez constater au bout d'une certaine durée de fonctionnement, un léger blanchissement du hublot. Ce phénomène est normal et est du à la température élevée atteinte par le hublot, en cours de fonctionnement.

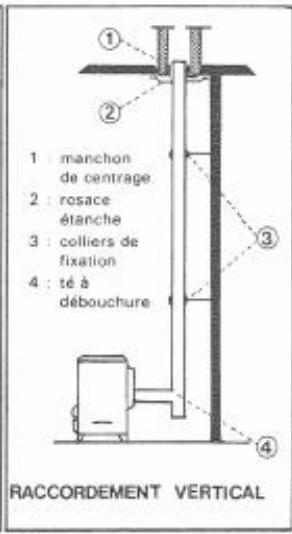

Installation - raccordement

• Placer votre appareil le plus près possible de la cheminée :

Tout tuyau de récapération est inutile et même nuisible. Si vous êtes obligés de prévoir un grand parcours horizontal, ménager une pente ascendante d'au moins 5 cm par mètre. Éviter les parcours sinueux et les coudes d'équerre.

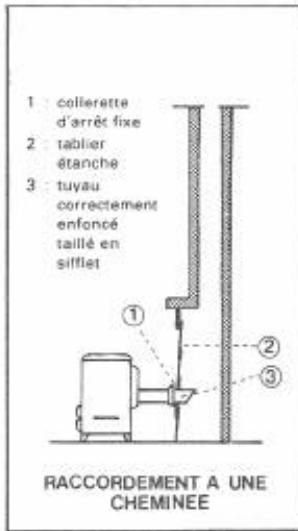

• Veiller à la bonne étanchéité du raccordement :

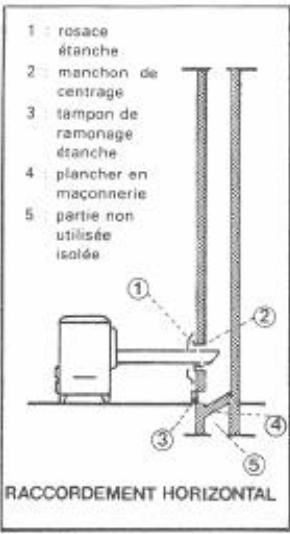

Emboiter à fond les tuyaux, le grand bout tourné vers le haut. Munir le percement dans le conduit de fumée d'une rosace étanche et d'un manchon de centrage.

• Veiller à ne pas contrarier le tirage :

Le diamètre des tuyaux ne doit jamais être inférieur à celui de la buse de l'appareil. Au cas où le tuyau déboucherait horizontalement dans le conduit, le couper en sifflet, tourné vers le bas. Ne placer jamais de clé de tirage sur le tuyau d'évacuation.

• Isoler convenablement l'appareil et les tuyaux de tout matériel combustible :

Placer sous votre appareil une tôle ou un socle. Éloigner les tuyaux d'au moins 16 cm de toute matière combustible.

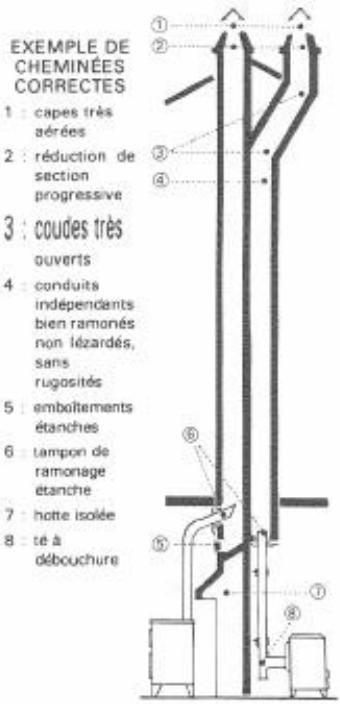

LA CHEMINEE

• La cheminée ne doit jamais être obstruée : Avant de brancher votre appareil, assurez-vous que la cheminée est bien ramonnée. Par la suite, faites-la ramoner au moins une fois par an.
• La cheminée doit être bien étanche : Assurez-vous d'une part que le tampon de ramonage et le raccordement à la cheminée sont bien étanches, et d'autre part, que le conduit ne compte pas de lézardes (essay au feu de paille humide). Renouveler ce contrôle chaque année à l'occasion d'un ramonage.
• La cheminée doit être indépendante : Ne pas brancher plusieurs appareils sur la même cheminée. Faites isoler la partie inférieure inutilisée du conduit. La cheminée doit déboucher convenablement à l'air libre : La cheminée doit, dans la mesure du possible, déboucher à un mètre au-dessus du faîte des toits voisins. Éviter toutes une surélevation en tôle représentant un étranglement brusque. En cas de tirage difficile, faites poser un aspirateur statique.
