Type de produit	Hotte aspirante décorative
Marque	ROSIERES
Modèle	GRA 2
Puissance totale absorbée	220 W
Puissance de la turbine	130 W
Puissance de l'ampoule	40 W
Alimentation électrique	220 V monophasé, prise de terre obligatoire
Distance minimale entre plaque et hotte	70 cm
Type de filtre	Filtre métallique antigraisse (lavable) + Filtre à charbon actif (recyclage)
Entretien du filtre métallique	Laver à l'eau chaude avec détergent ou au lave-vaisselle, 1 à 2 fois par mois
Remplacement du filtre à charbon	1 à 2 fois par an selon utilisation
Modes d'évacuation	Direct (conduit extérieur) ou Recyclage (avec filtre charbon)
Utilisation recommandée	Faire fonctionner quelques minutes avant et après la cuisson
Sécurité	Ne pas flamber sous la hotte ; ne pas évacuer dans une cheminée en fonctionnement
Raccordement électrique	Prise de courant ou boîtier de connexion avec interrupteur omnipôle (ouverture 3 mm)
Pièces détachées disponibles	Filtres métalliques et filtres à charbon actif
Informations générales	Appareil conforme à l'arrêté du 19 août 1985 (limitation perturbations radioélectriques)

FOIRE AUX QUESTIONS - GRA 2 ROSIERES

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance entre le dessus de la cuisinière et le dessous du groupe ne doit pas être inférieure à 70 cm.

Comment entretenir le filtre métallique de la hotte ROSIERES GRA 2 ?

Le filtre métallique antigraisse est lavable à l'eau chaude additionnée d'un détergent, ou au lave-vaisselle. Cette opération doit être réalisée une ou deux fois par mois.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre acti-carbone doit être remplacé une à deux fois par an en fonction de l'utilisation.

Puis-je utiliser la hotte en mode recyclage sans filtre à charbon ?

Non, en mode recyclage, il est obligatoire d'ajouter un filtre acti-carbone. De plus, la hotte décorative doit posséder une ouverture en partie supérieure pour permettre un bon recyclage de l'air.

Quel type d'alimentation électrique est nécessaire ?

Le groupe fonctionne exclusivement sur 220 volts monophasé et doit être raccordé à une prise de terre. Un interrupteur à coupure omnipôle (distance d'ouverture d'au moins 3 mm) est requis si raccordé via un boîtier de connexion.

Que faire si la hotte n'aspire plus correctement ?

Vérifiez que le local n'est pas étanche : une dépression empêche l'aspiration. Assurez-vous aussi que les filtres sont propres et que le conduit d'évacuation n'est pas obstrué.

Est-il dangereux de flamber des aliments sous la hotte ?

Oui, il est recommandé de ne pas flamber de mets sous la hotte, car le filtre métallique se charge de graisse inflammable.

Comment installer le groupe d'aspiration ?

Ouvrez la grille, montez la buse de sortie d'air, encastrez le groupe dans sa découpe (rampe lumineuse côté utilisateur), raccordez le conduit d'évacuation, puis faites pivoter les brides de serrage jusqu'au placage correct.

Puis-je évacuer l'air dans une cheminée ?

Non, n'évacuez jamais dans une cheminée en fonctionnement. Utilisez une gaine courte, lisse et rectiligne pour une puissance d'aspiration maximale.

Quelle est la puissance totale de la hotte ?

La puissance totale absorbée est de 220 W, dont 130 W pour la turbine et 40 W pour l'ampoule.

MODE D'EMPLOI GRA 2 ROSIERES

GRA 2

S. A. USINES DE ROSIERES. B. P.44.18001 BOURGES CEDEX N SIRET 55372005300014

52837

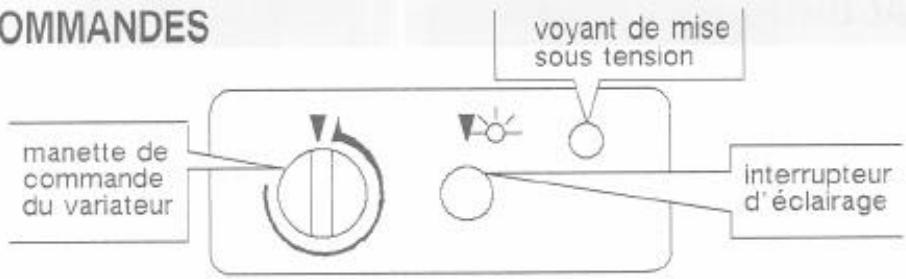

Utilisation

Pour obtenir une absorption maximum des buées et graisses, faire fonctionner le groupe d'aspiration quelques minutes avant et après les cuissons.

Il est recommandé de ne pas flamber de mets sous la hotte, car après l'utilisation, le filtre métallique se charge de graisse inflammable.

Le filtre antigraissé métallique

Il est lavable à l'eau chaude additionnée d'un détergent, ou en lave-vaiselle. Cette opération doit être réalisée une ou deux fois par mois.

Le filtre acti-carbone (uniquement en recyclage) :

Il est nécessaire de le remplacer une à deux fois par an en fonction de l'utilisation.

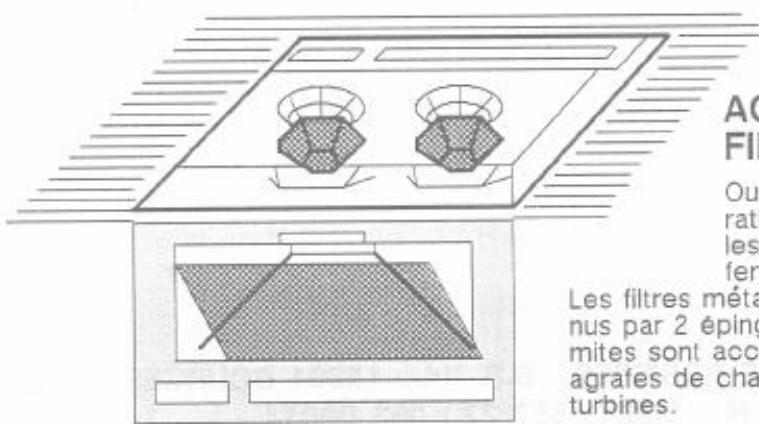

ACCES Aux filtres

Ouvrir la grille d'aspiration en faisant pivoter les 2 loquets de déverrouillage.

Les filtres métalliques sont maintenus par 2 épingles dont les 4 extrémités sont accrochées dans les agrafes de chaque côté des turbines.

1) Directte (dans un conduit extérieur)

• ne jamais évacuer dans une cheminée en fonctionnement.
• utiliser une gaine courte, lisse, la plus rectiligne possible et d'une section suffisante pour obtenir une puissance d'aspiration maximum et un minimum de bruit.

2) Recyclage

• ajouter obligatoirement un filtre acti-carbone.
• Il est indispensable qu'à sa partie supérieure, la hotte décorative possède une ouverture pour permettre un recyclage de l'air.

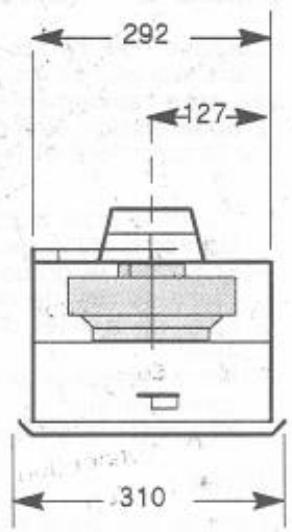

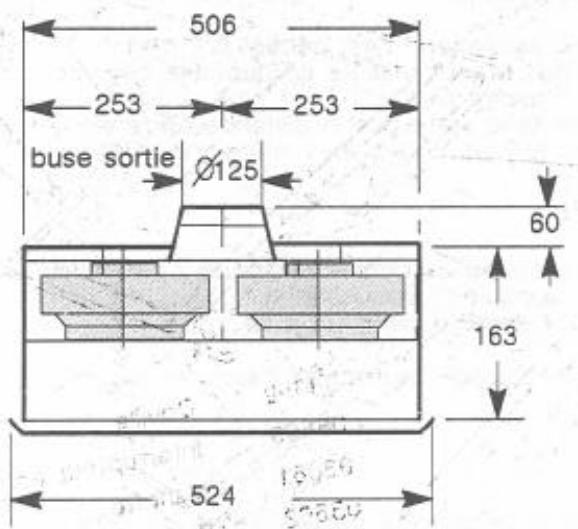

Mise en PLACE du GROUPE

Lorsque on installe un groupe d'aspiration, il est nécessaire que le local dans lequel il se trouve ne soit pas étanche. Faute de quoi une dépression se crée rapidement, le groupe n'aspire plus.

L'appareil doit être positionné de telle sorte que la distance entre le dessus de la cuisine et le dessous du groupe ne soit pas inférieure à 70cm.

Ouvrir la grille d'aspiration - Monter la buse de sortie d'air. - Encastrer le groupe dans sa découpe, la rampe lumineuse côté utilisée. (sans oublier de raccorder le conduit d'évacuation) - Faire pivoter les deux brides de serrage (le groupe se trouve ainsi maintenu). - Serrer les deux brides jusqu'au placage correct de l'appareil sur le plancher porteur. - Remonter la grille d'aspiration.

Dans le cas où la partie supérieure de la hotte décorative ne possède pas d'ouverture. Il est nécessaire d'en prévoir une pour permettre d'assurer un recyclage de l'air dans de bonnes conditions.

Raccordement electrique

Le groupe fonctionne exclusivement sur 220 volts monophasé. Il doit obligatoirement être raccordé à une prise de terre.

Vous pouvez raccorder l'alimentation au moyen d'une prise de courant ou d'un boîtier de connexion. Dans ce cas, un interrupteur à coupure omnipôle, ayant une distance d'ouverture de contacts d'au moins 3mm, doit être installé dans le circuit.

Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte.

Caractéristiques techniques

Puissance totale absorbée 220 W

Puissance de la turbine 130 W

Puissance de l'ampoule 40W

Appareils conformes à l'arrêté du 19 août 1985 ("JO." du 1er septembre 1985) relatif à la limitation des perturbations radioélectriques.

Toutes ces caractéristiques sont données à titre indicatif. Soucieux de tous les jours améliorer la qualité de sa production, ROSIERES pourra apporter à ses appareils des modifications liées à l'évolution technique, en respectant les conditions fixées à l'article 3 du décret n° 78-464 du 24 mars 1978.
