Type de produit	Hotte aspirante décorative
Marque	ROSIERES
Modèle	GRA
Puissance totale absorbée	170 W
Puissance de la turbine	130 W
Puissance de l'ampoule	40 W
Alimentation électrique	220 V monophasé, avec mise à la terre obligatoire
Mode d'évacuation	Direct (conduit extérieur) ou recyclage avec filtre acti-carbone
Filtre anti-graisse métallique	Lavable à l'eau chaude ou au lave-vaisselle (1 à 2 fois par mois)
Filtre acti-carbone (recyclage)	Remplacement 1 à 2 fois par an selon utilisation
Accès aux filtres	Par ouverture de la grille d'aspiration (2 loquets)
Installation	Encastré dans découpe, fixation par brides de serrage
Section minimale de gaine	À choisir suffisante pour une aspiration optimale
Sécurité	Interrupteur omnipolaire avec ouverture de contacts ≥ 3 mm requis
Utilisation recommandée	Faire fonctionner quelques minutes avant et après cuisson
Interdiction	Ne pas flamber sous la hotte ; ne pas évacuer dans une cheminée en fonctionnement

FOIRE AUX QUESTIONS - GRA ROSIERES

Quel est le type de cet appareil ROSIERES GRA ?

Il s'agit d'une hotte aspirante décorative destinée à l'aspiration des buées et graisses de cuisson.

Quelle puissance électrique totale consomme la hotte GRA ?

La puissance totale absorbée est de 170 W, dont 130 W pour la turbine et 40 W pour l'ampoule.

Quelle tension d'alimentation est requise ?

L'appareil fonctionne sur 220 V monophasé avec une mise à la terre obligatoire pour des raisons de sécurité.

Comment nettoyer le filtre métallique anti-graisse ?

Le filtre métallique est lavable à l'eau chaude additionnée d'un détergent ou au lave-vaisselle. Cette opération est à réaliser une à deux fois par mois.

À quelle fréquence faut-il remplacer le filtre à charbon actif ?

En mode recyclage, le filtre acti-carbone doit être remplacé une à deux fois par an, en fonction de l'utilisation de la hotte.

Comment accéder aux filtres de la hotte GRA ?

Pour accéder aux filtres, il faut ouvrir la grille d'aspiration en faisant pivoter les deux loquets de fermeture.

Quels sont les modes d'évacuation possibles ?

Deux modes : évacuation directe vers l'extérieur via un conduit, ou recyclage avec un filtre à charbon actif. En recyclage, la hotte doit avoir une ouverture en partie supérieure.

Y a-t-il des précautions de sécurité lors de l'installation ?

Oui, un interrupteur omnipolaire avec une distance d'ouverture des contacts d'au moins 3 mm doit être installé. La mise à la terre est impérative.

Peut-on flamber des aliments sous la hotte ?

Non, il est interdit de flamber des mets sous la hotte car le filtre métallique se charge de graisse inflammable et pourrait prendre feu.

Quelle est la procédure d'installation de la hotte ?

Ouvrir la grille d'aspiration, monter la buse de sortie d'air, encastrer le groupe dans la découpe en raccordant le conduit d'évacuation, puis serrer les brides de serrage et remonter la grille.

MODE D'EMPLOI GRA ROSIERES

Le groupe fonctionne exclusivement sur 220 volts monophasé. Il doit obligatoirement être raccordé à une prise de terre.

Vous pouvez raccorder l'alimentation au moyen d’une prise de courant ou d’un boîtier de connexion. Dans ce cas, un interrupteur à coupure omnipolaire, ayant une distance d’ouverture de contacts d’au moins 3 mm, doit être installé dans le circuit.

Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte.

Caracteristique techniques

Puissance totale absorbée 170 W

Puissance de la turbine 130 W

Puissance de l'ampoule 40 W

Appareils conformes à l'arrêté du 14 janvier 1980 (J. O. du 17 janvier 1980) relatif à la limitation des perturbations radio-électriques.

Toutes ces caractéristiques sont données à titre indicatif. Soucieux d'améliorer la qualité de sa production, ROSIÈRES pourra apporter à ses appareils des modifications liées à l'évolution technique, en respectant les conditions fixées à l'article 3 du décret n° 78-464 du 24 mars 1978.

Notice d'emploi du groupe d'aspiration

S. A. USINES DE ROSIÈRES • B. P. 44 - 18001 BOURGES CEDEX N° SIRET 55372005300014

Pour obtenir une absorption maximum des buées et graisses, faire fonctionner le groupe d'aspiration quelques minutes avant et après les cuissons.

Il est recommandé de ne pas flamber de mets sous la hotte, car après utilisation le filtre métallique se charge de graisse inflammable.

Entretien

Le filtre anti-graisse métallique :

Il est lavable à l'eau chaude additionnée d'un détergent, ou en lave-vaisselle. Cette opération doit être réalisée une ou deux fois par mois.

Le filtre acti-carbone (uniquement en recyclage):

Il est nécessaire de le remplacer une à deux fois par an en fonction de l'utilisation.

Accès aux filtres

Ouvrir la grille d'aspiration en faisant pivoter les 2 loquets de fermeture.

Le filtre métallique est maintenu par une épingle dont les 4 extrémités sont accrochées dans les agrafes de chaque côté de la turbine.

1) Directte (dans un conduit extérieur)

• Ne jamais évacuer dans une cheminée en fonctionnement.
• Utiliser une gaine courte, lisse, la plus rectiligne possible et d'une section suffisante pour obtenir une puissance d'aspiration maximum et un minimum de bruit.

2) Recyclage

— Ajouter obligatoirement un contrôle acti-carbonne. - Il est indispensable qu'à sa partie supérieure, la hotte décorative possède une ouverture pour permettre un recyclage de l'air.

Mise en PLACE du GROUPE

Ouvrir la grille d'aspiration. - Monter la buse de sortie d'air. - Encastrer le groupe dans la découpe (sans oublier de raccorder le conduit d'évacuation). - Faire pivoter les deux brides de serrage (le groupe se trouve ainsi maintenu). - Serrer les deux brides. - Remonter la grille d'aspiration.

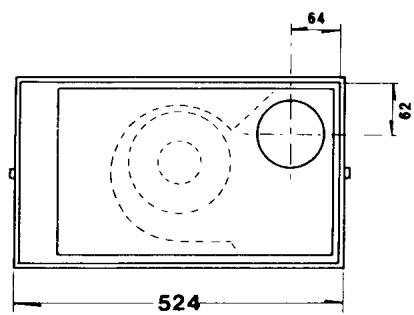

Découpe

Bride de serrage
